Schleif- und Honwerkzeuge

Anwendungen

EHWA Schleif- und Honwerkzeuge werden für ein breites Feld an Bearbeitungsaufgaben ausgelegt – von der Kurbel- und Nockenwelle über Lager- und Getriebeschleifen bis zum Honen von Zylinderblöcken und Bremsscheiben.

KI-generierte Illustration einer CBN-Schleifscheibe — Illustration – keine Produktabbildung

KI-generierte Illustration eines Lagerrings — Illustration – keine Produktabbildung

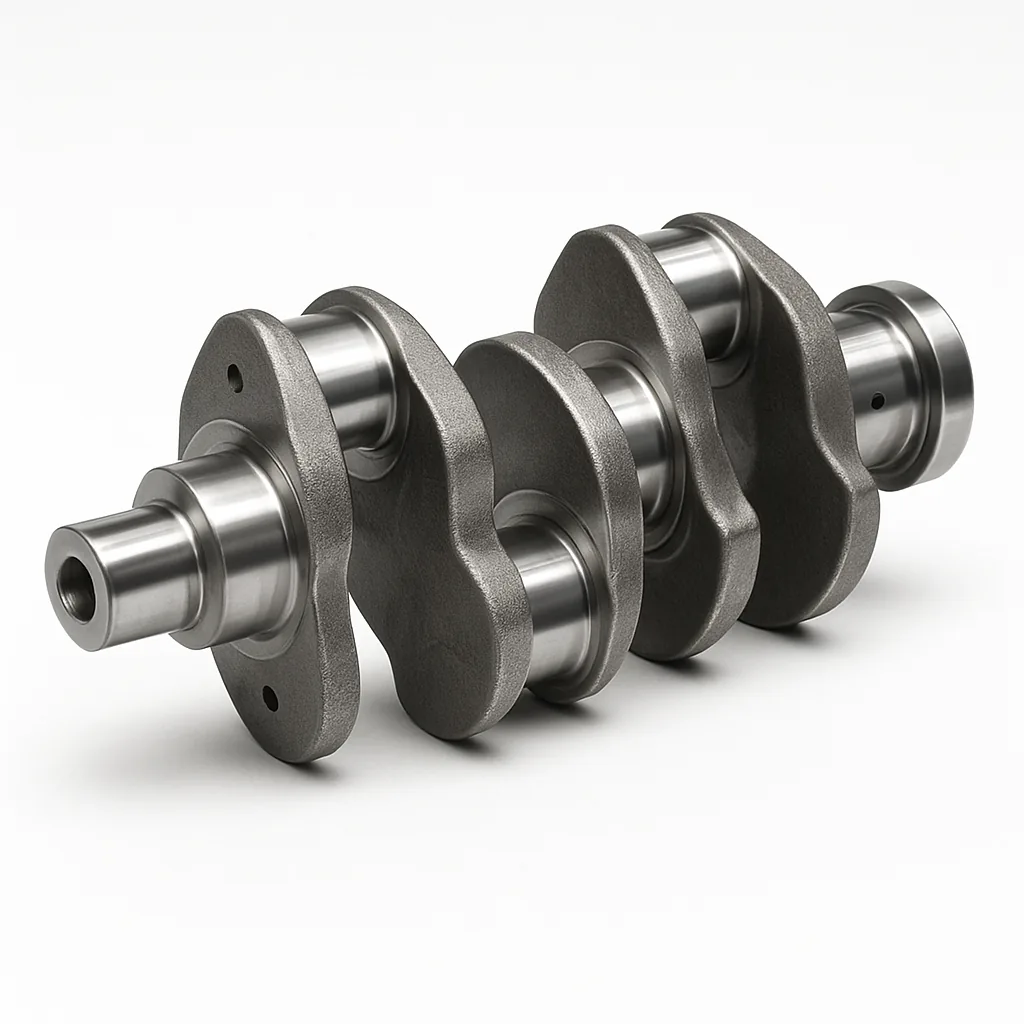

Kurbelwelle

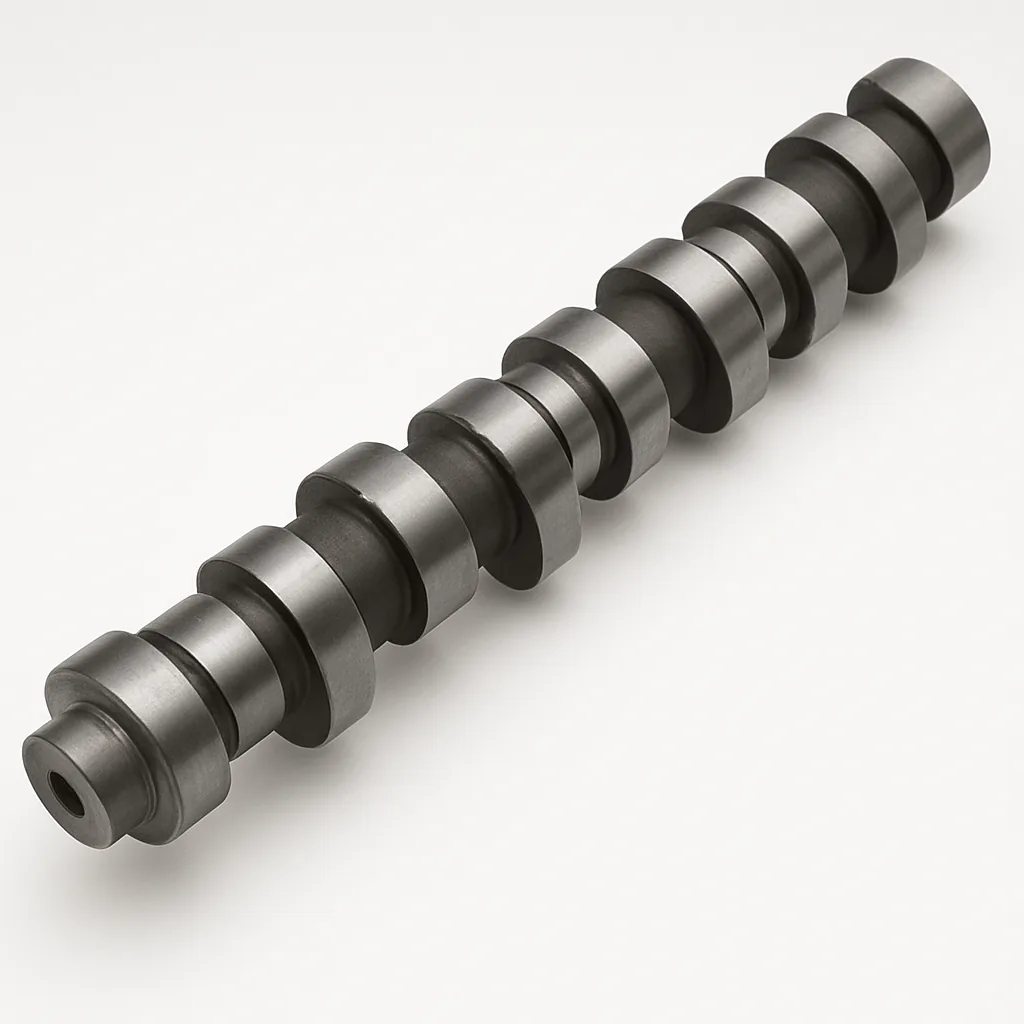

Nockenwelle

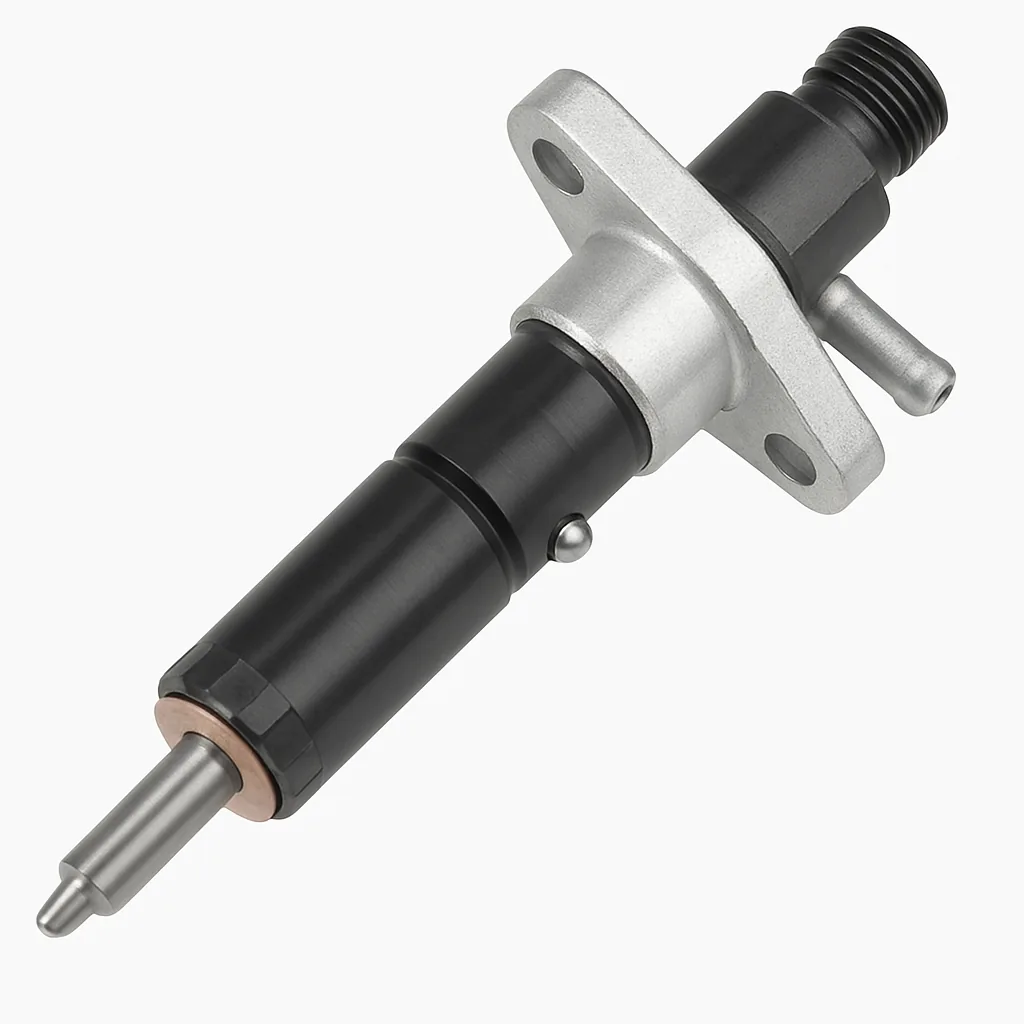

Einspritzventil

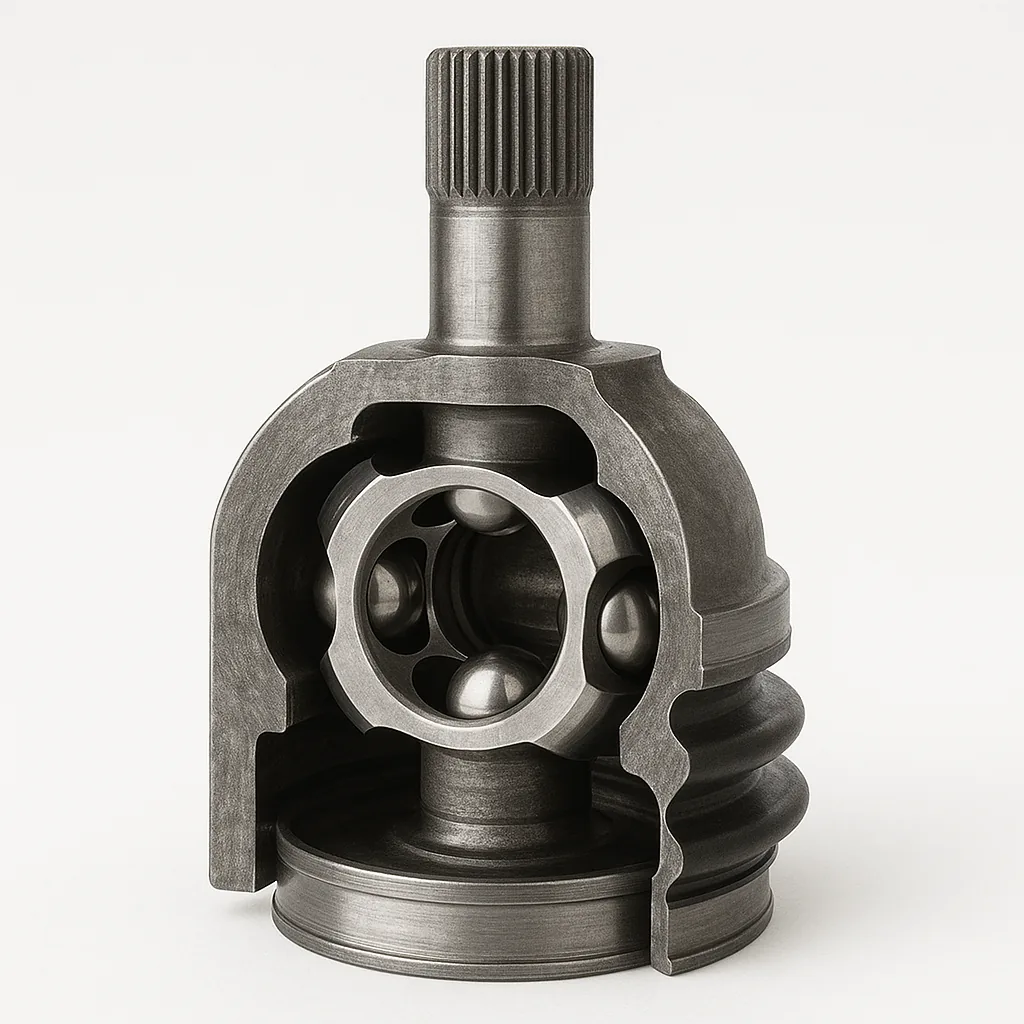

CV-Gelenk

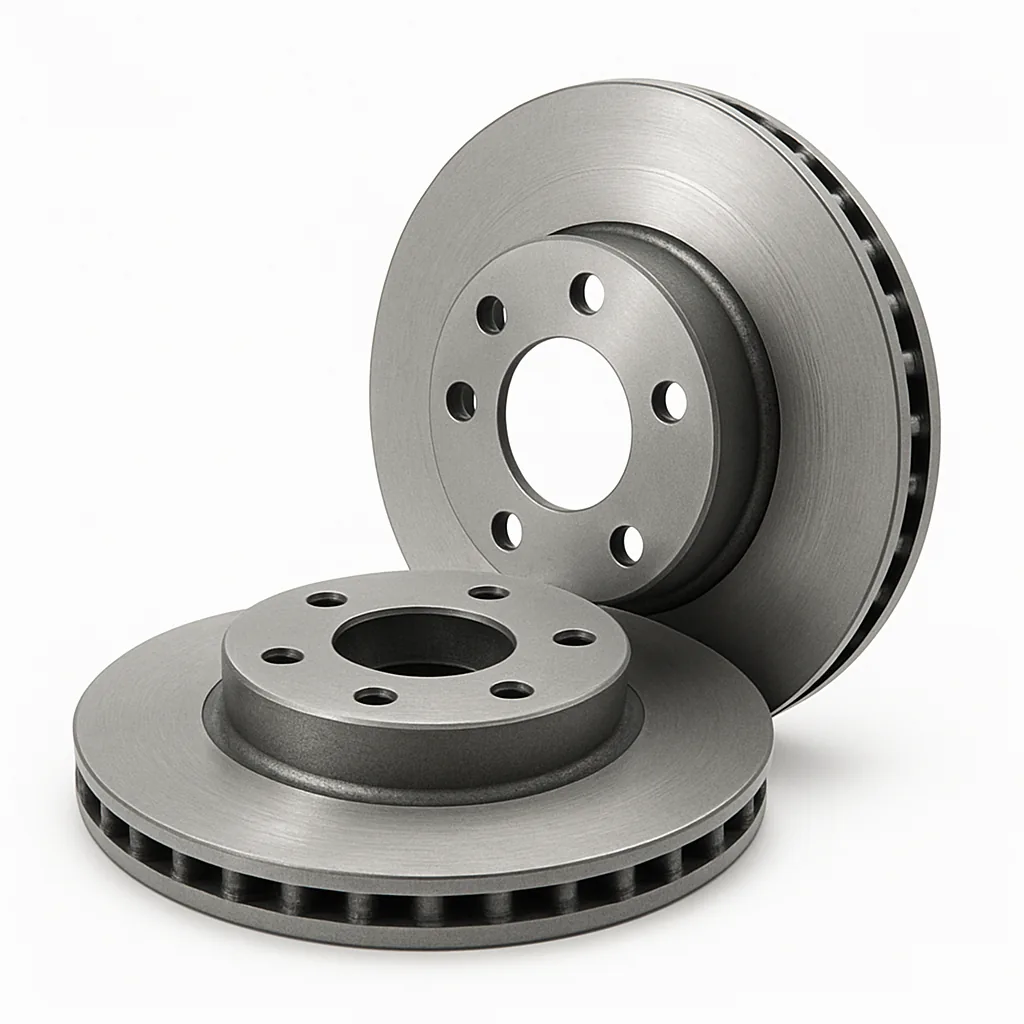

Bremsscheibe

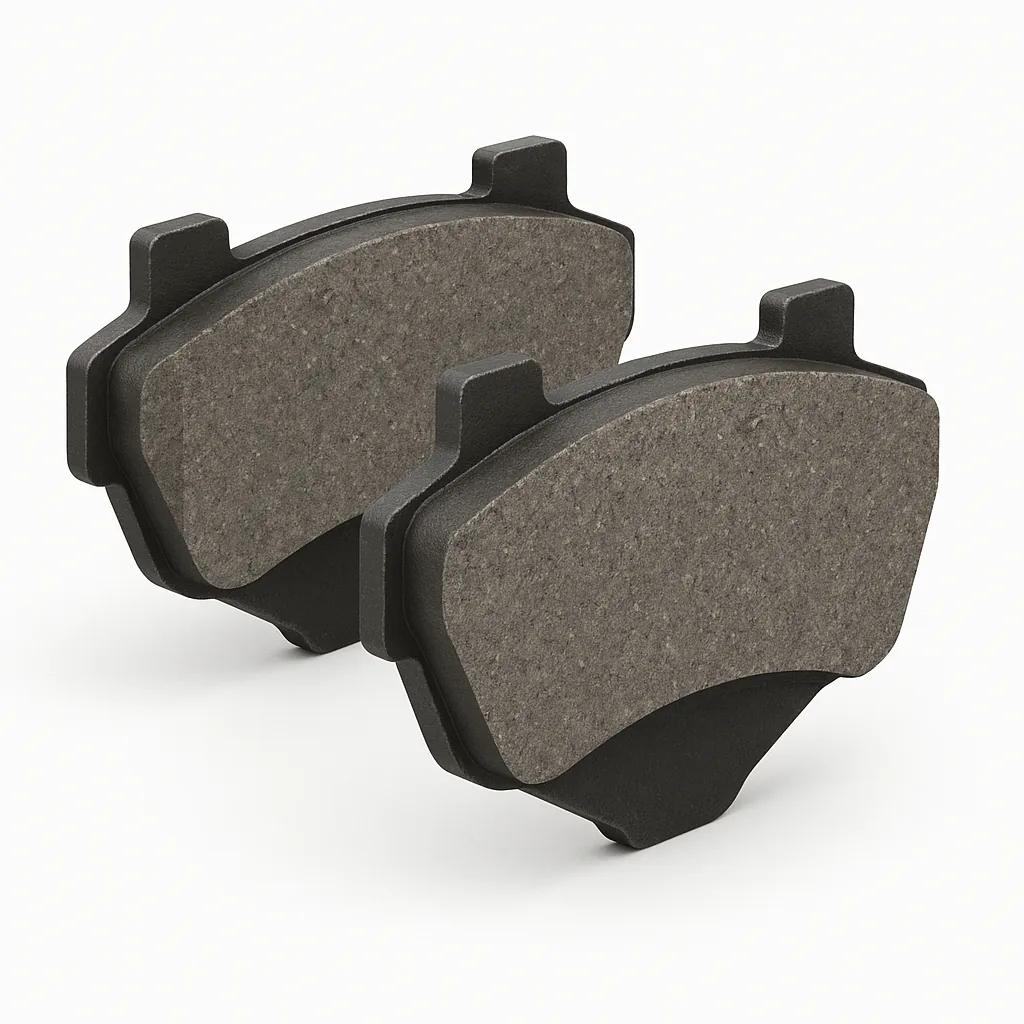

Bremsbelag

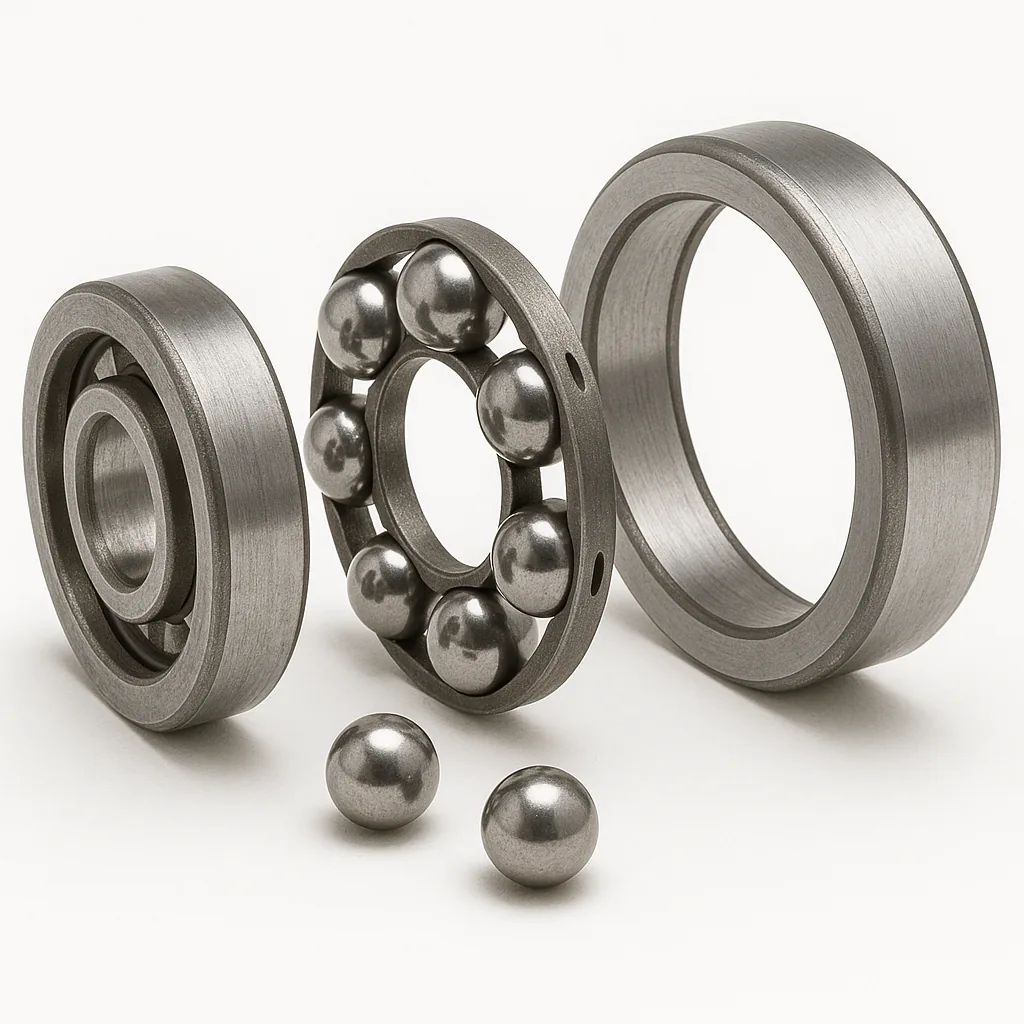

Kugellager

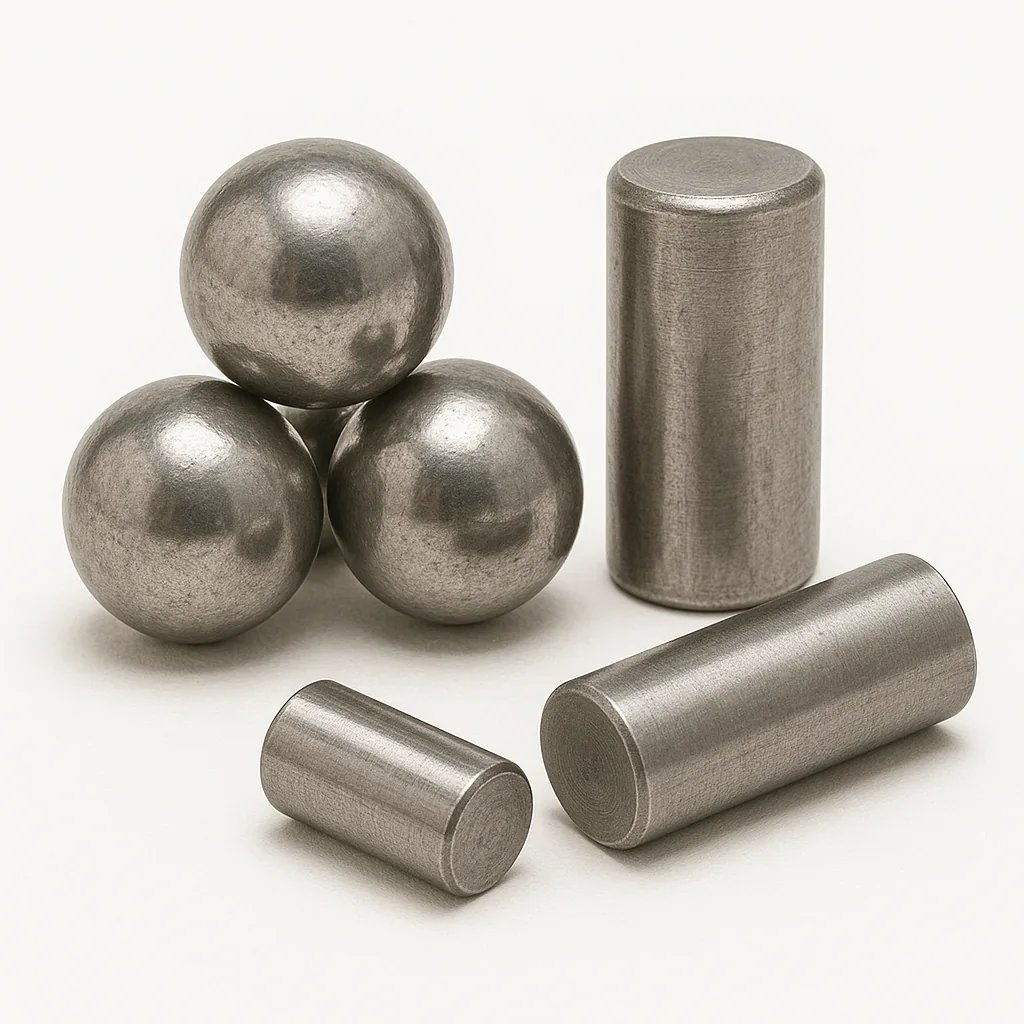

Wälzkörper

Schneidplatte

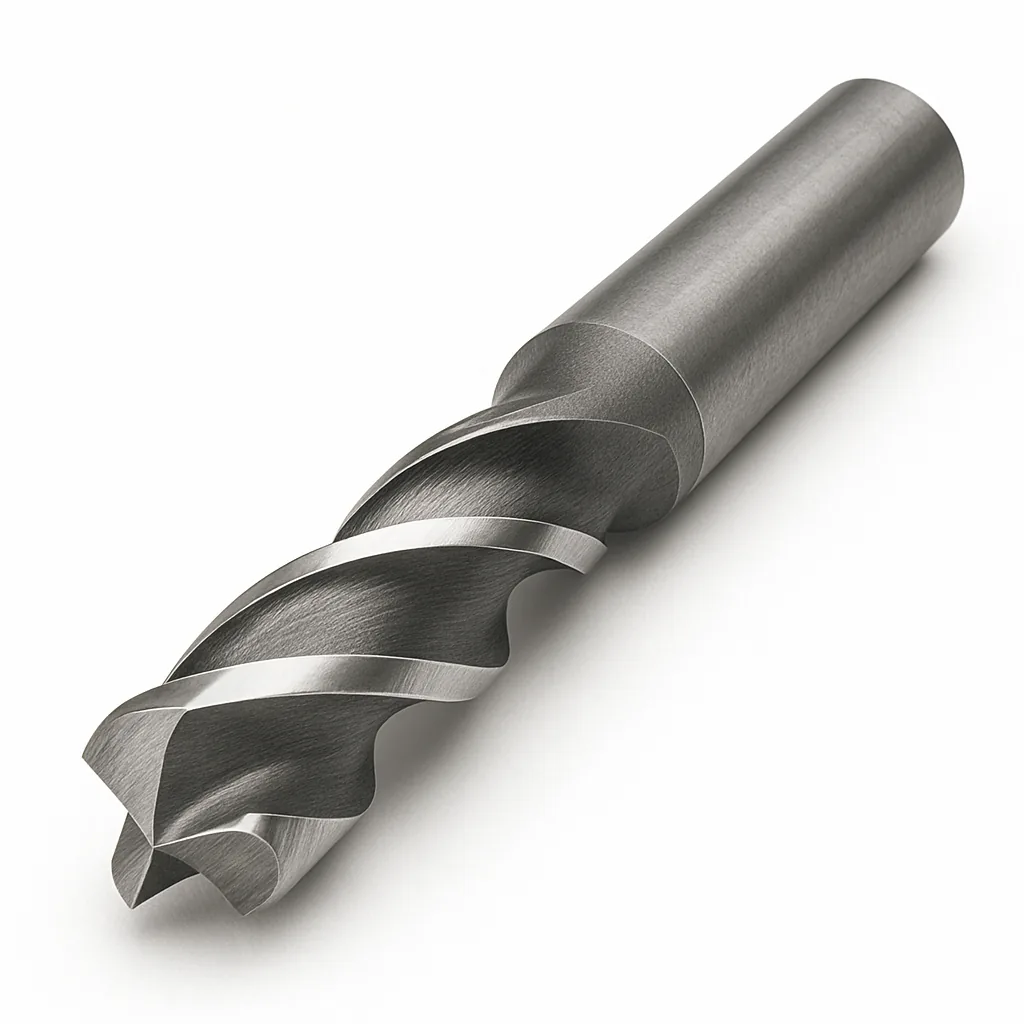

Bohrer

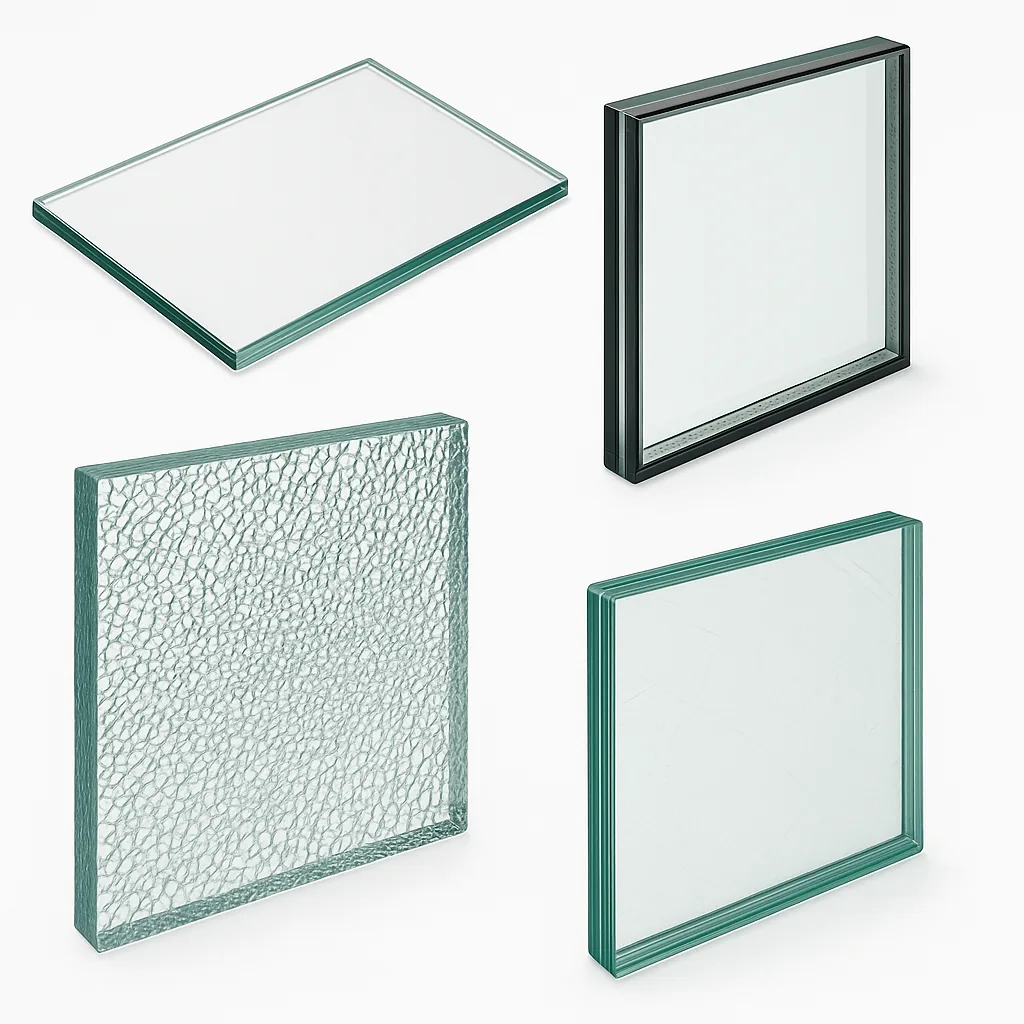

Glas

Knieprothese

Alle Anwendungen ansehen

Weitere Einsatzgebiete

CBN-Schleifstifte – Einspritzkomponenten

Sitz- und Bohrungsschleifen von Injektorkomponenten mit CBN-Schleifstiften.

Honsteine – Zylinderblock / Pleuelstangenbearbeitung

Metallgebundene Honsteine für das Grob-, Schlicht- und Feinschlichthonen von Zylinderlaufbahnen und Pleuelstangenbohrungen.

CBN-Segmente – Bremsscheibenbearbeitung

Segmentierte CBN-Schleif- und Honsteine für die EURO-7-gerechte Reibringbearbeitung von Bremsscheiben.

BSL- und Galvanikscheiben – Bremsbelagschleifen

Geschlitzte BSL- und galvanisch gebundene Schleifscheiben für das wirtschaftliche Schleifen von Reibflächen, Fasen und Nuten an Bremsbelägen.

CBN-Doppelplanschleifscheibe – Lagerschleifen

Segmentierte Doppelplanschleifscheiben für das simultane, beidseitige Schleifen von Lagerkomponenten.

Metallgebundene Schleifringe – Lagerschleifen

Das „Horseshoe“-Verfahren: metallgebundene Schleifscheibe zum effektiven Planschleifen mehrerer Zylinderrollen-Stirnseiten.

Nuten- und Gewindeschleifen

CBN- und Diamantschleifscheiben mit Polyimid- und Hybridbindungen für das Nuten- und Gewindeschleifen von Bohrern und Schaftfräsern.

Kantenschleifscheiben für Glas

Metallgebundene Diamantschleifscheiben der M-Serie für das Kanten- und Fasenschleifen von Automobil-, Haushaltsgeräte- und Optikglas.

CBN-Schleifscheiben – Künstliche Hüft- und Kniegelenke

Keramisch gebundene CBN-Schleifscheiben für die thermisch sichere Bearbeitung von Endoprothesen aus CoCr- und Titanlegierungen.

Verwendete Kornsorten

Diamant

Ni-Diamant

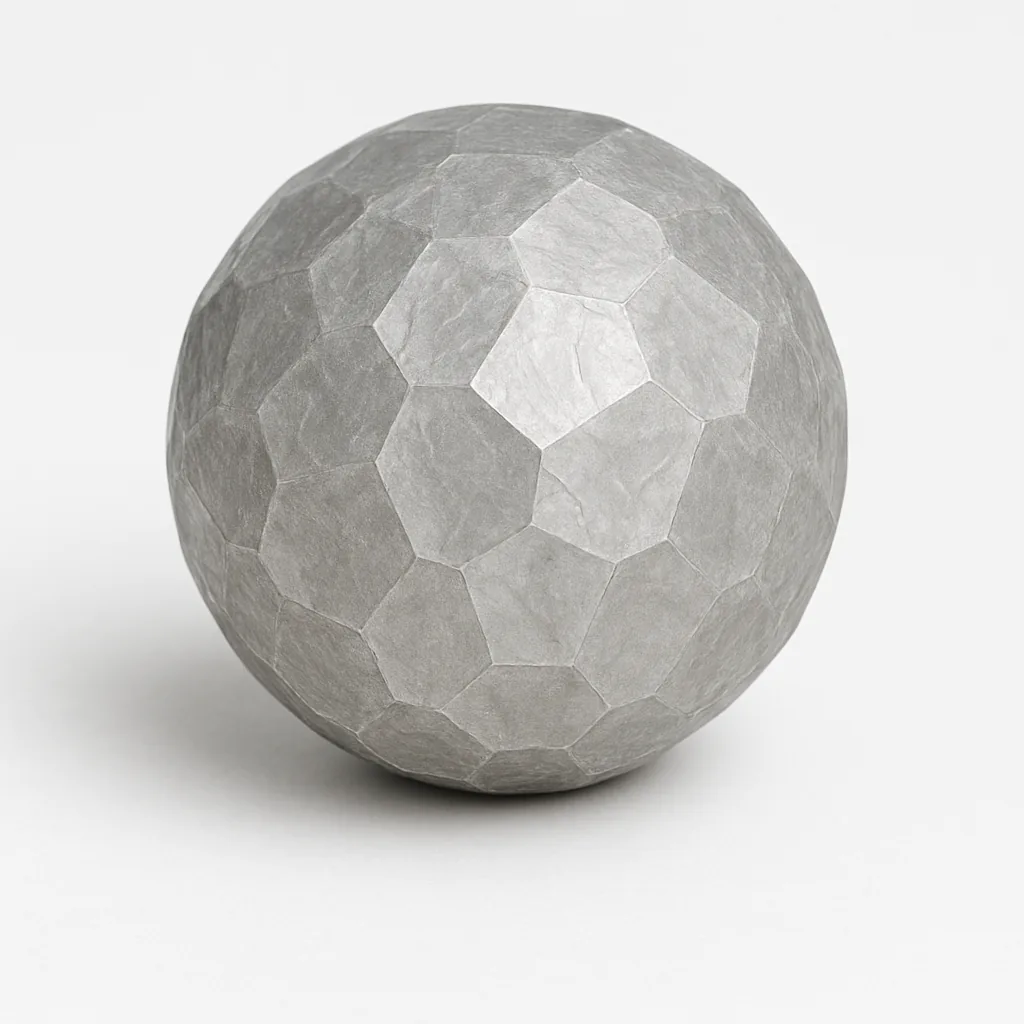

Synth. Diamant

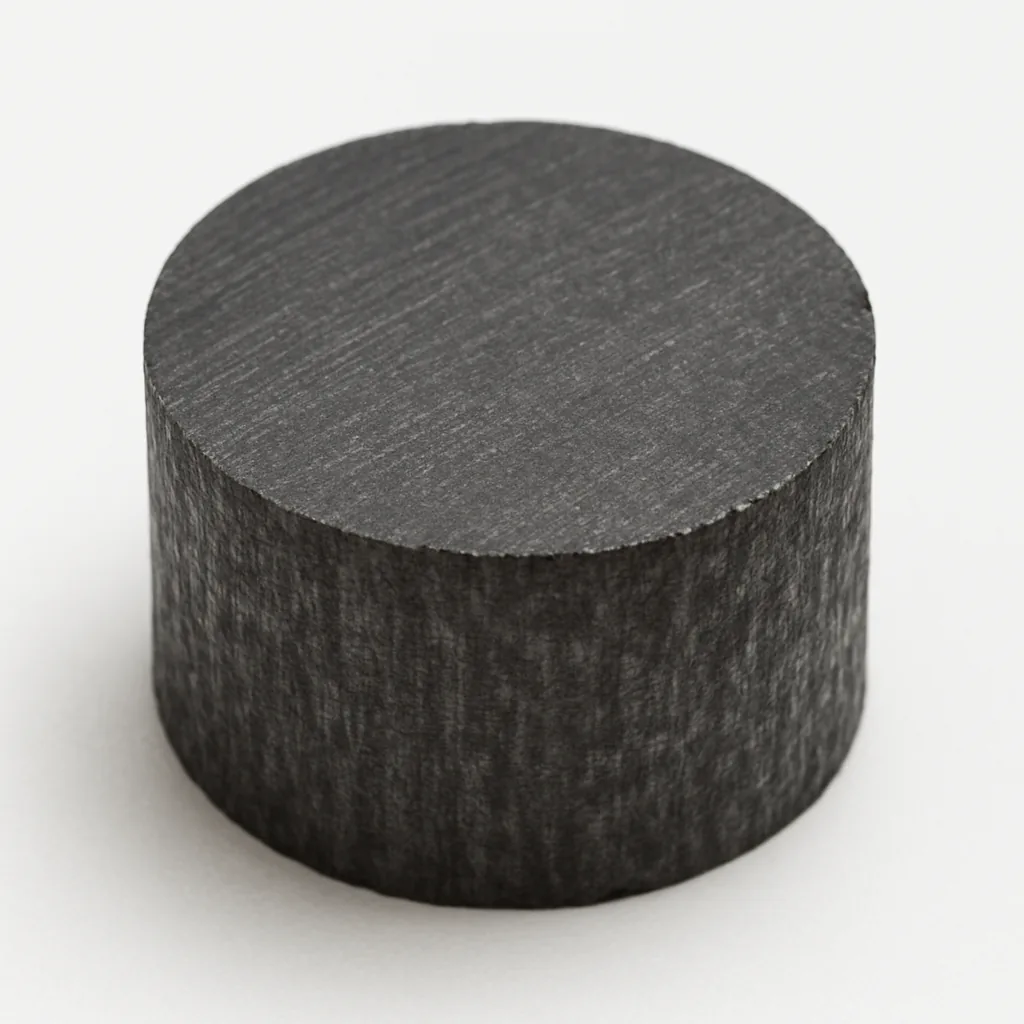

CBN

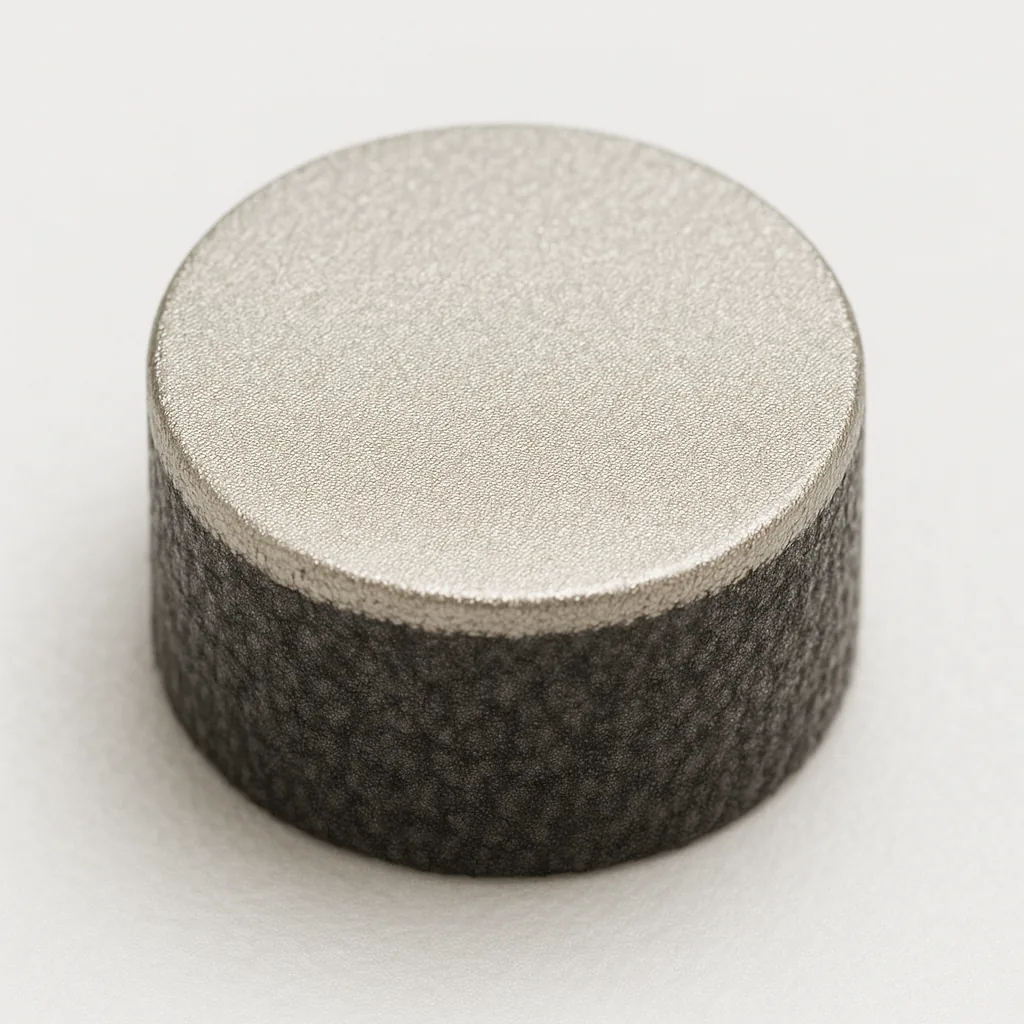

Mikro-CBN

Kornsorten für Schleif- und Honwerkzeuge
Anwendung	Eigenschaften	Korngröße

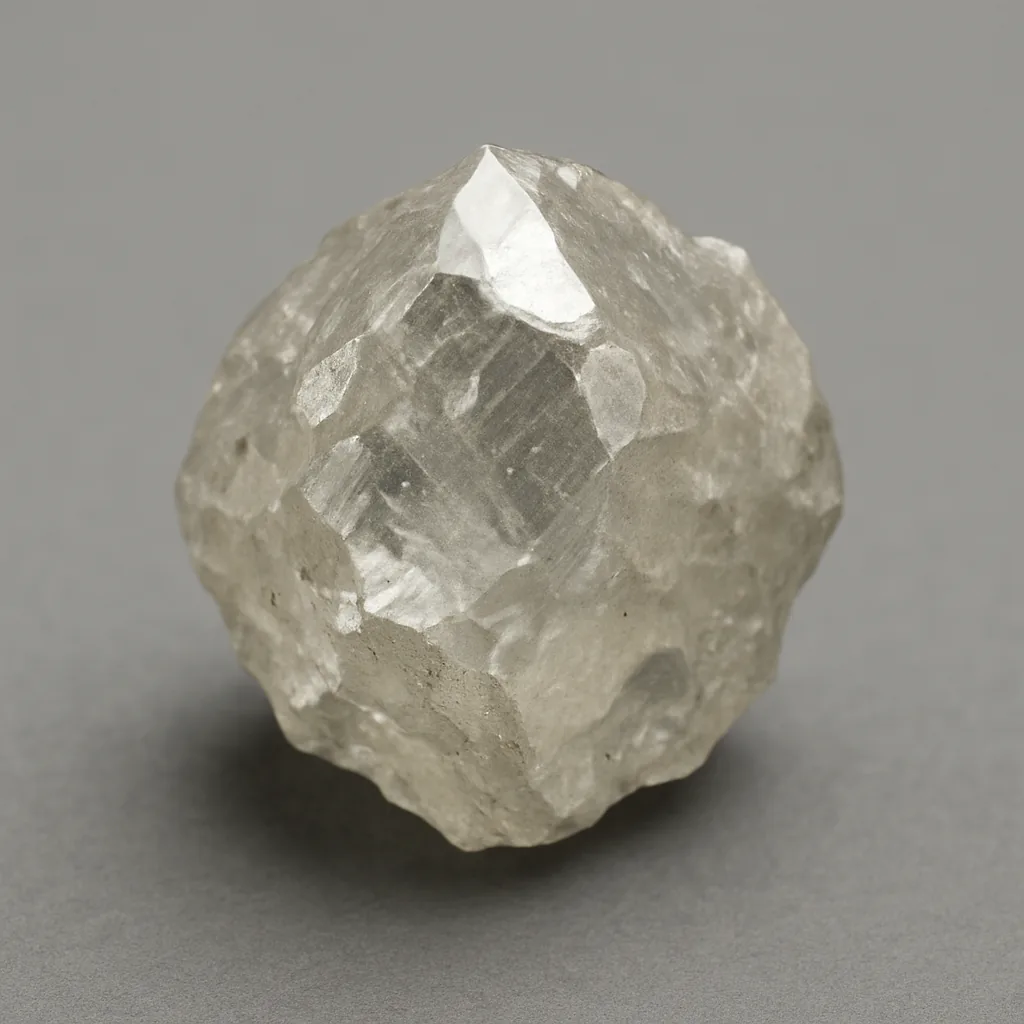

Schleifen von Hartmetallen und sprödharten Materialien, z. B. Stirnflächenbearbeitung	Unbeschichteter Diamant, eckige, splittrige Kornform, hohe Wärmeleitfähigkeit, chemisch inert gegenüber Nicht-Eisenmetallen	D1 – D252

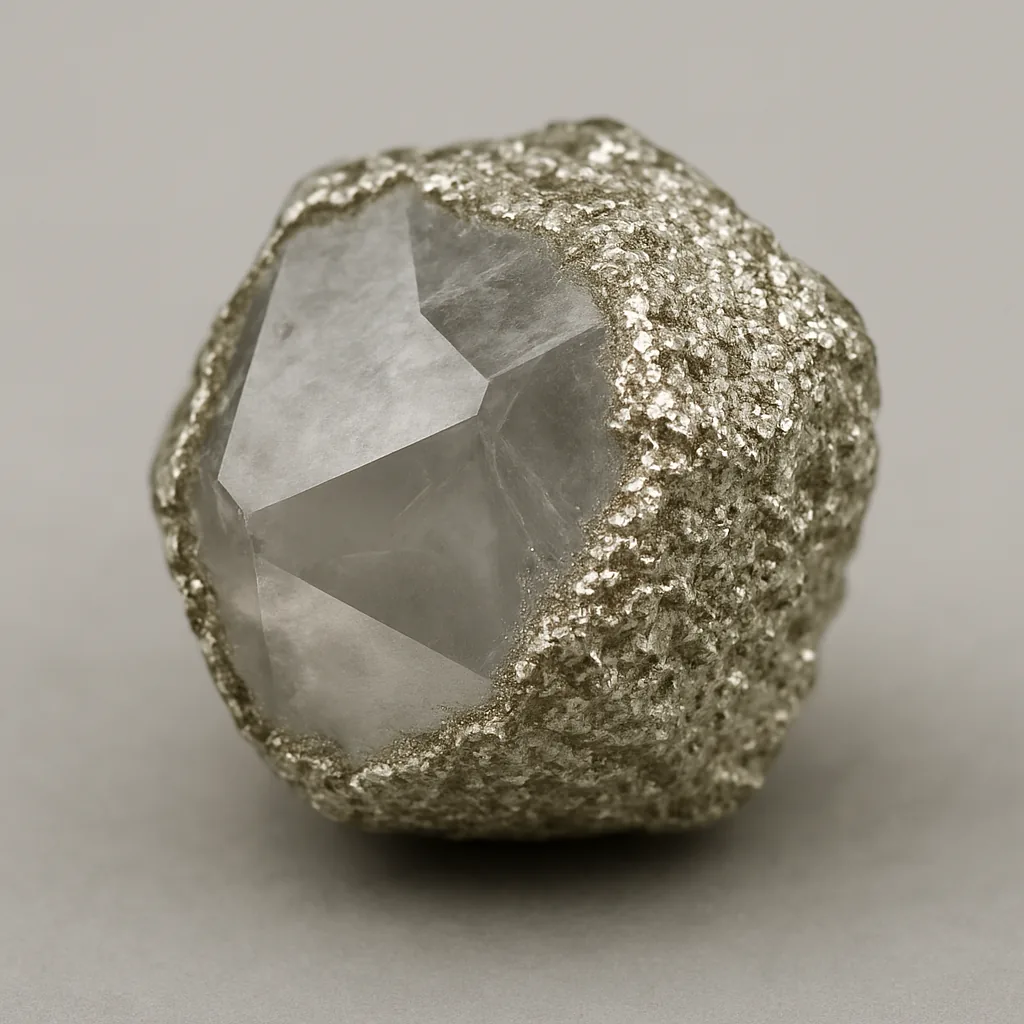

Schleifen von HM-Werkstoffen, Keramik, Cermet, Glas und Ferrite	Nickelbeschichteter Diamant, sehr gute Bindungsanbindung, vielseitig einsetzbar	D46 – D252
Anwendungen mit konstantem Leistungsbedarf	Globulare Form, gleichmäßige Qualität, hohe Festigkeit	D46 – D252
Schleifen hochlegierter und gehärteter Stähle	Globulare Kornform, hohe Festigkeit, ideal für Nassschliff	B54 – B252
Schleifen von gehärtetem Stahl unter hoher Belastung	Globular oder eckig, für Nass- und Trockenschliff geeignet	B46 – B252
Läppen und Polieren von harten Werkstoffen	Feine Korngrößen, globular oder eckig, ideal für Präzisions-Nassschliff	G45, G30, G15

EHWA Schleifscheiben-Bindungen

Kunstharzbindung

EHWA Sortiment: BA, BB, BC, BCT, BD, BE, BG, BH, BP, BQ, PAE, PA8

Aufbau: Phenolharze oder Polyimidbindungen + Schleifkorn

Nutzen und Eigenschaften: Sehr hohe Schnittleistung, geringe Schleifkräfte, flexible Bindung nimmt Schwingungen gut auf, sehr preisgünstig, Abrichten nur in Ausnahmefällen möglich

Anwendungsgebiete: Werkzeugschleifen – Schnellarbeitsstahl, Hartmetall

Keramikbindung

EHWA Sortiment: VB, VBT, VBTM, VE, VA, VD, VCL, VH

Aufbau: Sinterprozess

Nutzen und Eigenschaften: Exzellente Abrichtbarkeit (spröde Bindung, möglichst rotierende Abrichtrollen verwenden), hohe Formbeständigkeit, hohe Verschleißbeständigkeit, offene und geschlossene Belagstruktur möglich

Anwendungsgebiete: Werkzeugschleifen – HM, PKD, PKBN · Lagerschleifen – hochlegierte Stahlsorten · Kurbelwellenschleifen – hochlegierte Stahlsorten

Metallbindung

EHWA Sortiment: MB, MC, MA, MF, MFS, MP, ME, MG, MX

Aufbau: Sinterprozess (Metallpulver, meist Bronzebasis, + Schleifkorn)

Nutzen und Eigenschaften: Hohe Formbeständigkeit, sehr hohe Wärmeleitfähigkeit, sehr hohe Verschleißbeständigkeit, Abrichten über Erodierverfahren

Anwendungsgebiete: Kantenschleifen – Glassorten · Profilschleifen – Glas und Quarz · Trennen – Glas, Keramik und Stein · Planschleifen – optische Linsen

Hybridbindung

EHWA Sortiment: BX, BXT, BXC, BMX

Aufbau: Metall + Kunstharz

Nutzen und Eigenschaften: Leichte Abrichtbarkeit im Vergleich zu Kunstharz- oder Metallbindung, hohe Abtragsleistung, hohe Kantenstabilität, Selbstschärfeeffekt möglich

Anwendungsgebiete: Werkzeugschleifen – Schnellarbeitsstahl, HM-Sorten
