PKD- und PCBN-Werkzeuge zum Drehen, Bohren, Fräsen und Reiben.
EHWA fertigt PKD- und PCBN-Schneidwerkzeuge für die Zerspanung von Getriebegehäusen, Lagern, Bremsscheiben, Kolben und optischen Linsen – zum Drehen, Fräsen, Bohren und Reiben sowie als Sonderanfertigung.
Getriebegehäuse
Lager
Bremsscheibe
Kolben
Optische Linsen
EHWA bietet eine große Auswahl an PKD- und CBN-Wendeplatten zum Drehen an. Kunden, die eine hohe Produktivität benötigen, können sich auf die EHWA-Drehwerkzeuge verlassen – eine wirtschaftliche Lösung mit verbesserter Verschleißfestigkeit, hervorragenden Oberflächen und maximalem Zerspanungsvolumen.
Wir sind spezialisiert auf die Entwicklung und Konstruktion spezieller Fräs- und Wendeschneidplatten. Die Bearbeitungsanforderungen reichen von einfachen bis zu schwer zu bearbeitenden Werkstücken – mit Nachschleif- und Wiederbelegungsservice, PKD/PKBN in vielen Sorten, hoher Werkzeuglebensdauer und präziser Maßkontrolle.
PKD- und PCBN-Werkzeuge für Bohr- und Reibprozesse, ausgelegt auf Werkstoff und Zerspanungsaufgabe.

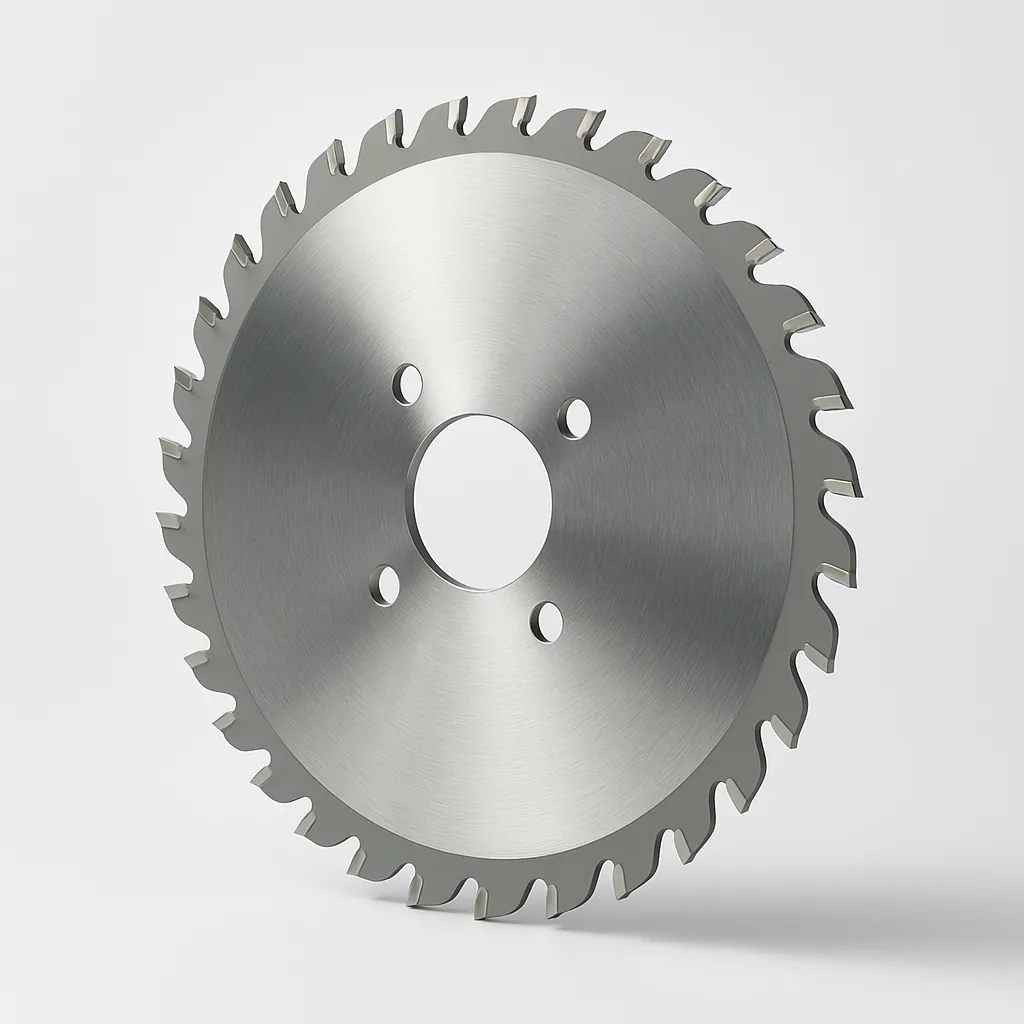

Neben Standardwerkzeugen fertigt EHWA Sonderanfertigungen wie OKD-Kreissägen, Auflagelineale und Diamant-Messtaster nach kundenspezifischer Vorgabe.
Herstellung: Diamantpartikel und Metallpulver werden unter hohem Druck und hoher Temperatur gesintert. PKD ist stoßfester als Naturdiamant, extrem hart und weist eine sehr hohe Abtragsleistung auf. Härte 50 – 70 HV.
Einsatzgebiete: Nicht-Eisenmetalle, Aluminium- und Kupferlegierungen, Composite-Materialien, Holz u. a.
Herstellung: CBN-Körner und Metallpulver werden unter hohem Druck und hoher Temperatur gesintert. CBN-Korn ist ein künstlich hergestelltes synthetisches Material, extrem hart – nur Diamant ist härter – und weist eine höhere Wärmestabilität im Vergleich zu Diamant auf (bis zu 1000 °C). Ermöglicht deutlich höhere Aufmaße und Schnittgeschwindigkeiten als konventionelle Zerspanungswerkzeuge. Härte 30 – 40 HV.
Einsatzgebiete: Eisenwerkstoffe, diverse Gusslegierungen, gehärteter Stahl, hochlegierte Stahlsorten.
Natur-Diamant: Exzellente Oberflächengüte, farblos, höchster Verschleißwiderstand, längste Standzeit, größte Wärmeleitfähigkeit.
Mono-Diamant: Alternative zu Naturdiamant, gelb gefärbt, Hochdruck-Hochtemperatur-Synthese, wiederholgenauere und konstantere Leistung.
CVD-Diamant: Vergleichbar mit Naturdiamant, farblos, ausgezeichnete Schneidkantenqualität für hochpräzise Anwendungen, höchst konstante Materialeigenschaften.
| Beschichtung (EHWA-Code) | Farbe | Härte (Hv) | Anwendungen | Charakteristik |
|---|---|---|---|---|
| TIN | Gold | 2300 | Gusseisen | Einfach beschichtet, traditionell für Verschleißteile, leichte Identifizierung gebrauchter Werkzeuge |
| TA | Lila, Grau | 3400 | Gusseisen, gehärteter Stahl | Guter Wärme- und Verschleißwiderstand, traditionell für Schneidwerkzeuge |
| AC | Silber, Grau | 3200 | Gehärteter Stahl, Sinterstahl | Beste Wärmeresistenz, länger temperaturstabil, chemische Beständigkeit |
| EL | Dunkelgrau | 3500 | Lagerschalen und diverse Stahlsorten | Besseres Verschleißverhalten, gute chemische Beständigkeit, geeignet für gehärteten Stahl und Lagerstahl |
| TNP (neu) | Anthrazit | 3500 | Gehärteter Stahl, Sinterstahl, Lagerschalen | Hervorragender Verschleißschutz und Temperaturbeständigkeit, sehr gute Oberflächen möglich, beste Beschichtung für gehärteten und Lagerstahl |
Ergänzend fertigt EHWA Schneidstoffe auf Keramikbasis – hergestellt in einem speziellen Sinterprozess mit höherer Verschleißfestigkeit und Zähigkeit als herkömmliche Keramik, geeignet zum Schruppen und Schlichten von Gusseisen – sowie eine beschichtete CBN-Sorte mit hoher Zähigkeit und Verschleißfestigkeit für Lagerstahl und gehärtete Stahlsorten im kontinuierlichen und unterbrochenen Schnitt.

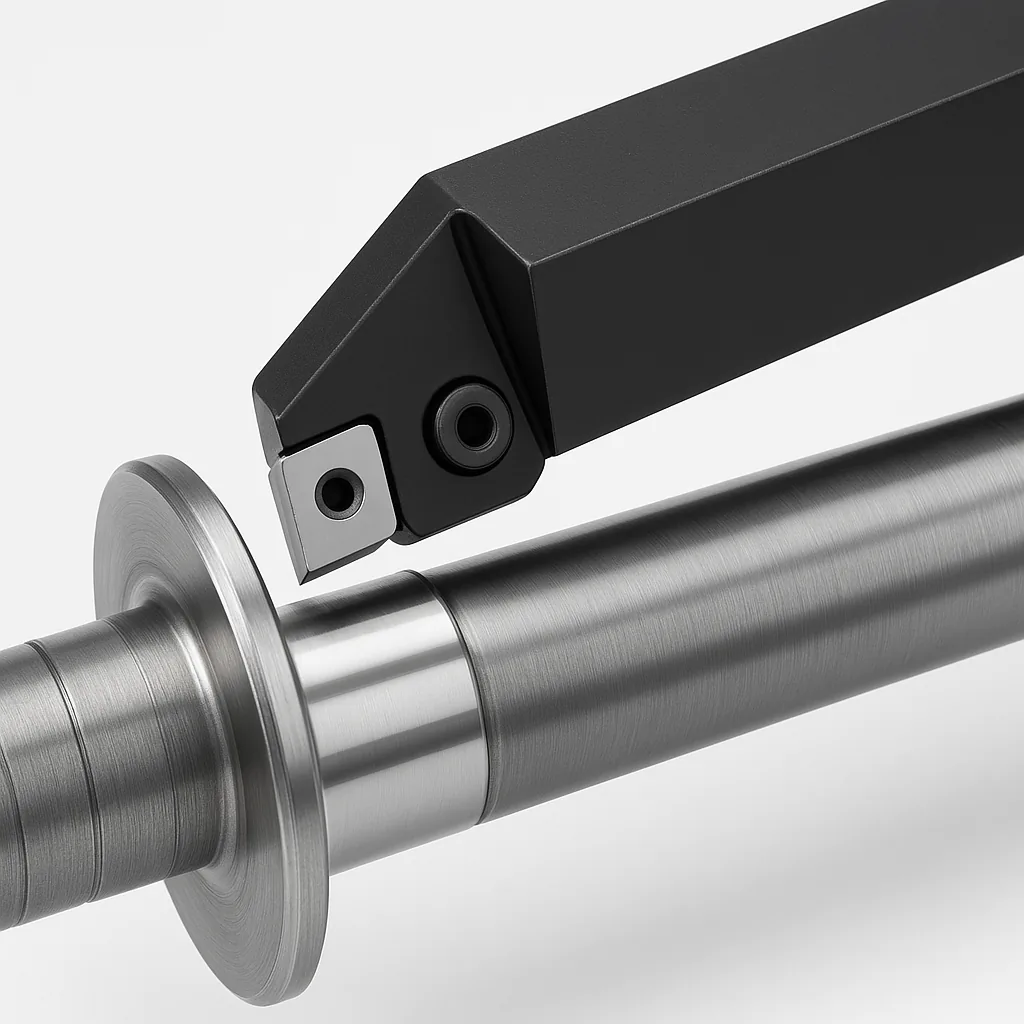

PKD-/CVD- und CBN-Wendeschneidplatten für das Außenrund-Drehen sowie die zugehörigen Klemmsysteme und Halter.
Kassettenfräser mit austauschbarer PKD- oder PKBN-Schneide, kundenspezifisch ausgelegt.
EHWA Stech- und Konturwerkzeuge in den Ausführungen ES, ED, ET und EM sowie kundenspezifisch in PKD/CBN.
EHWA Innen-Bearbeitungswerkzeuge mit Stahl- oder Hartmetall-Grundkörper für Präzisions-Mikro-Ausspindeln.

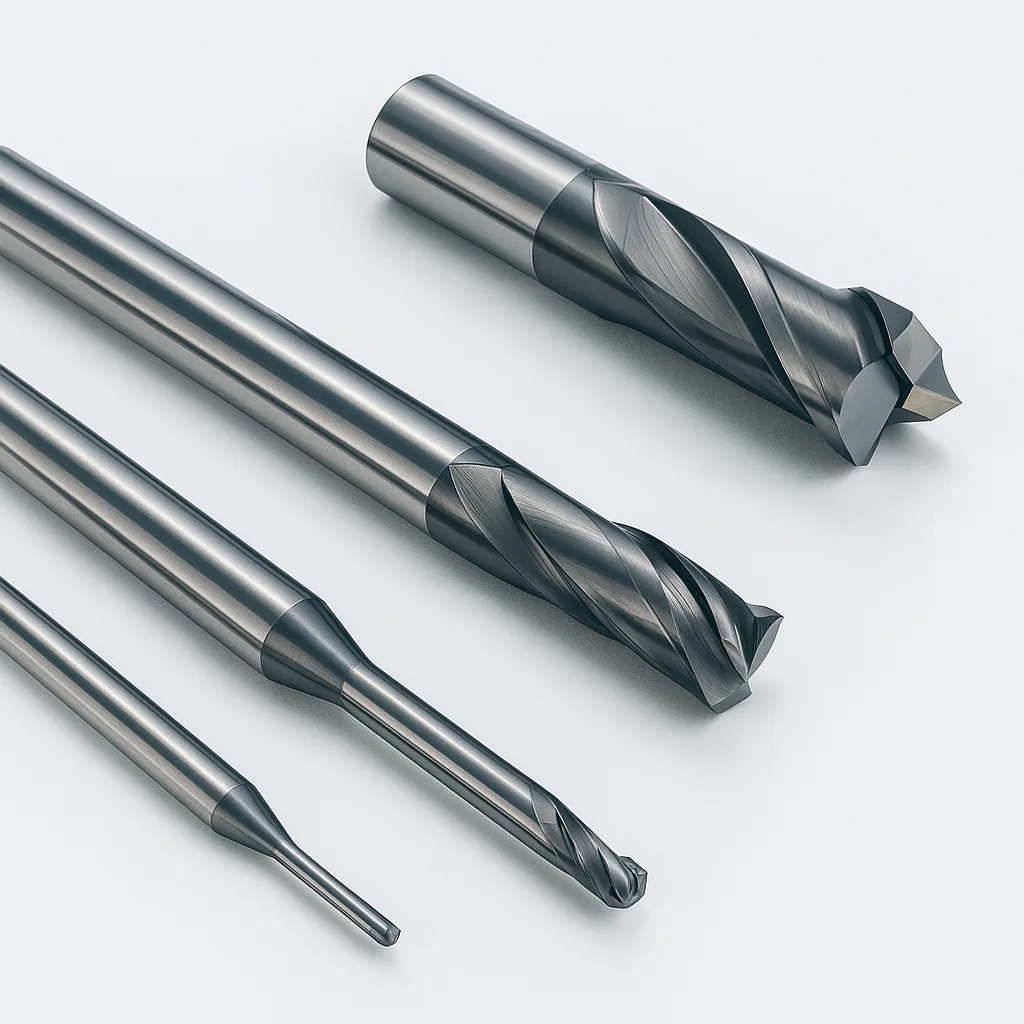

PKD- und PKBN-bestückte Schaftfräser mit anwendungsspezifischer Schneidengeometrie.
EHWA Bohr- und Gewindewerkzeuge für hohe Bearbeitungsgeschwindigkeit bei verbesserter Standzeit.
EHWA Reibwerkzeuge für hohe Bearbeitungsgeschwindigkeit bei verbesserter Standzeit, wahlweise mit Spanbrecher.
PKD- und CBN-Werkzeugkonzepte für die Komplettbearbeitung von Zylinderköpfen und -blöcken.

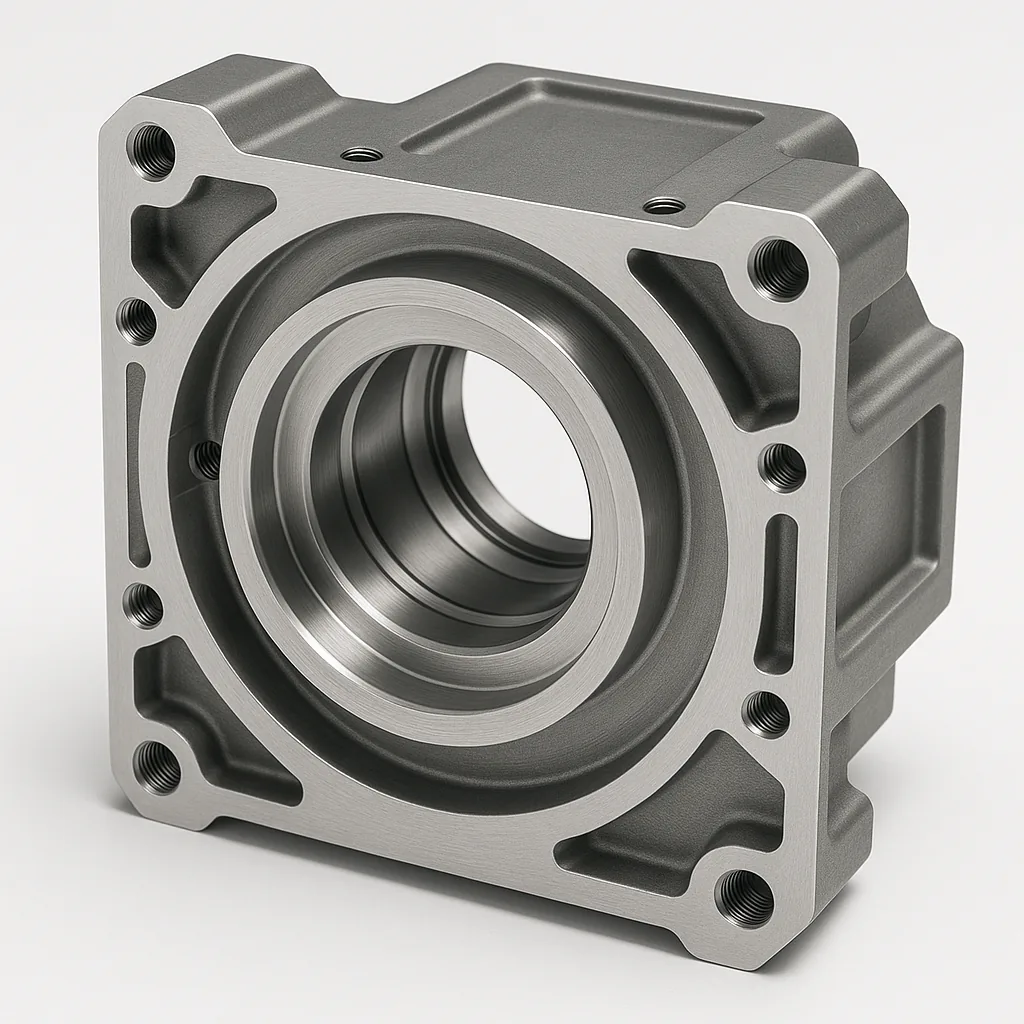

PKD-Werkzeuge für die Komplettbearbeitung von Getriebegehäusen aus Aluminium.
CBN-Schneidplatten für die präzise Bearbeitung von Getriebebauteilen, Innenverzahnungen und Antriebswellen.

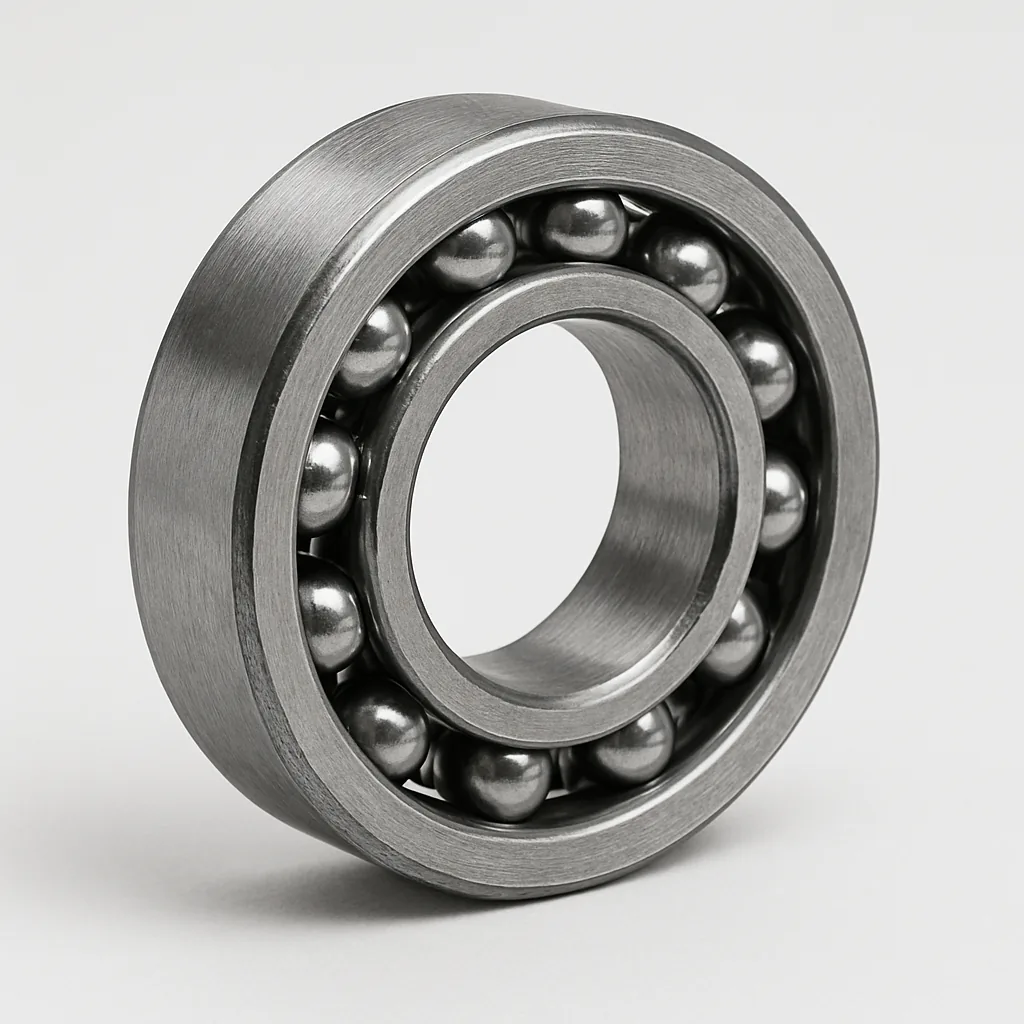

CBN-Schneidplatten für Lagersitze sowie PKD-Montageplatten und PKD-Messfinger für Innen- und Außenring.
CBN-Wendeschneidplatten für die Drehbearbeitung von Bremsscheiben – von der Fase bis zur fertigen Scheibe.

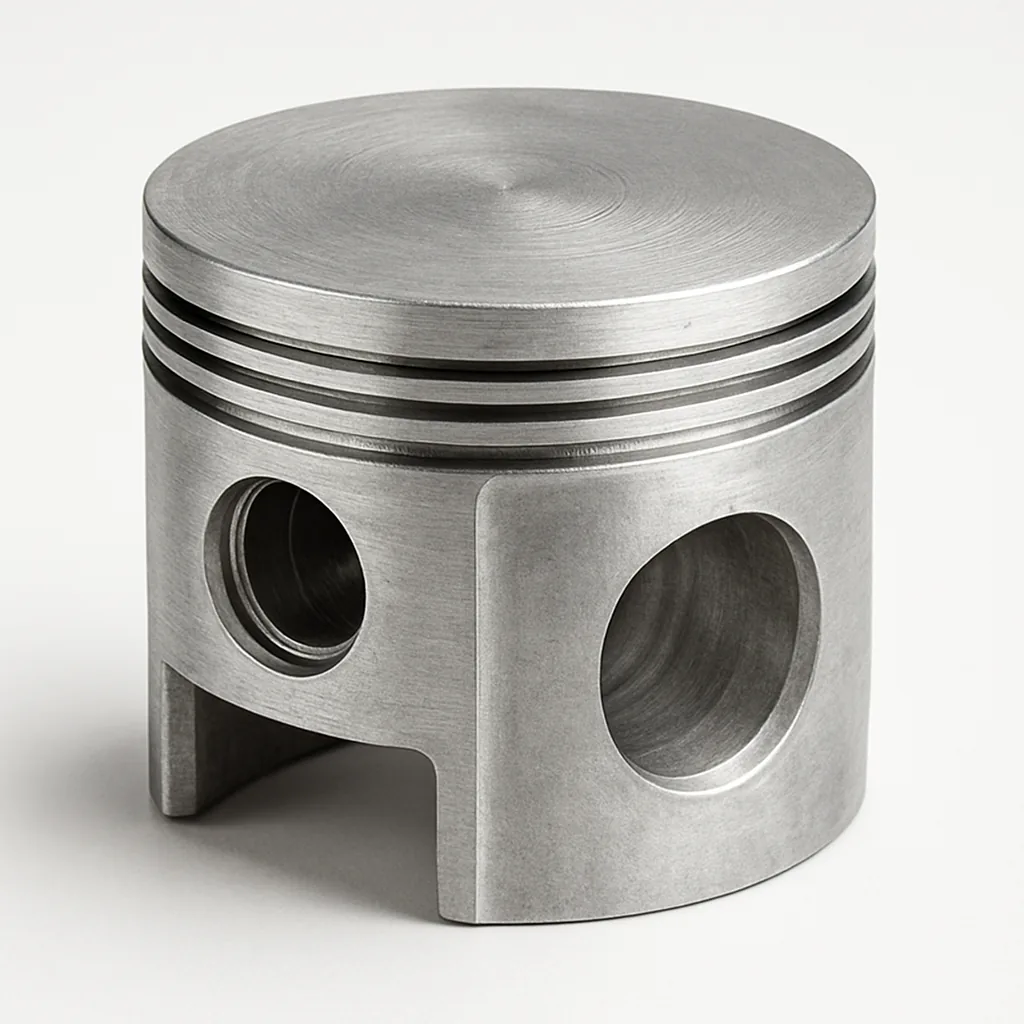

PKD- und Mono-Diamant-Werkzeuge für das Drehen und Stechen von Aluminium-Kolben.

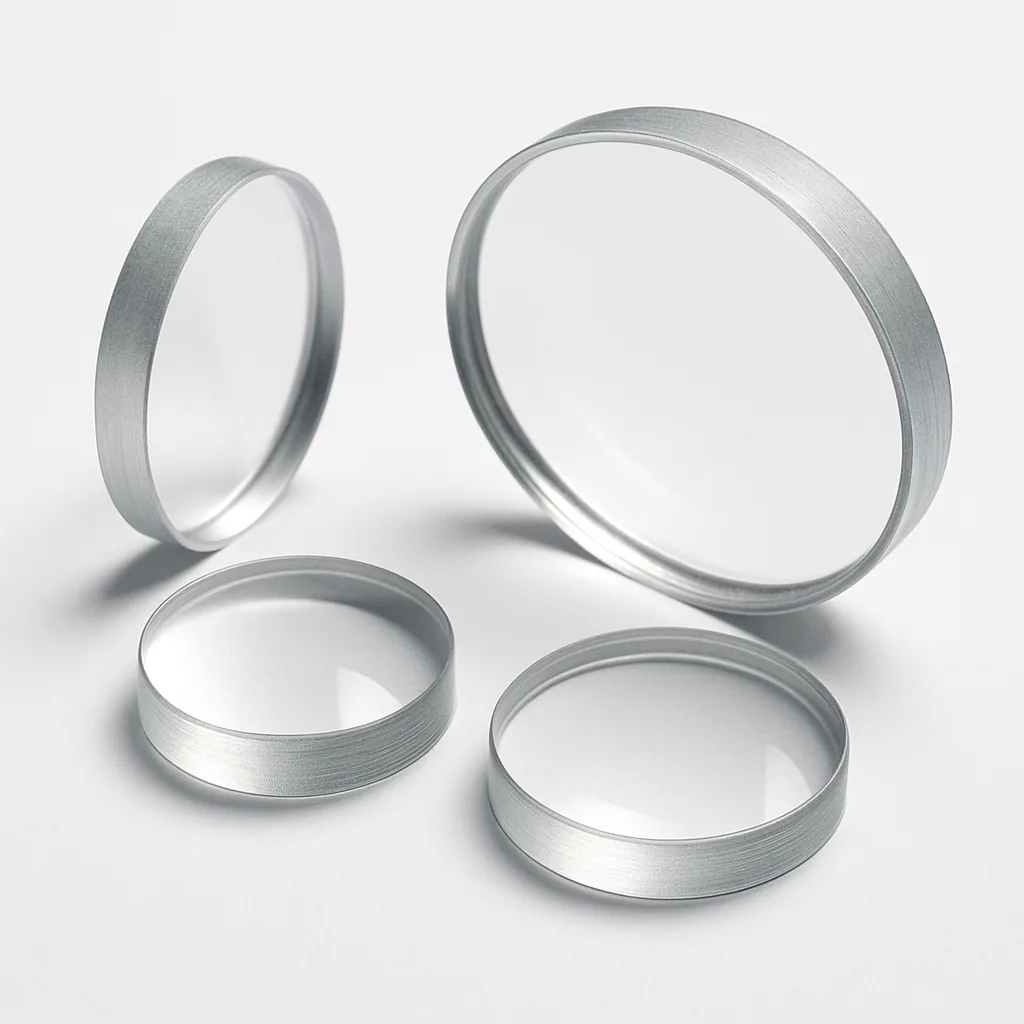

PKD- und Monokristall-Diamant-Werkzeuge für die Plan- und Außenrundbearbeitung optischer Linsen.
Schneidstoff, Beschichtung und Geometrie werden auf Werkstoff und Prozess abgestimmt.
