Einkornabrichter
Anwendung: Konventionelle Schleifscheiben
Karatgröße: 1/7 kt – 1 kt
Diamantierung: Naturdiamant, Monokristall, CVD
Abrichtwerkzeuge
Diamantabrichtrollen, Topfabrichter und statische Abrichter.
EHWA Abrichtwerkzeuge halten Profil, Rundlauf und Schneidfähigkeit von Schleifscheiben über die gesamte Standzeit. Das Programm reicht von Diamantabrichtrollen in unterschiedlichen Herstellungsverfahren bis zu statischen Ein- und Mehrkornabrichtern.
Abrichtrollen – Typen
RR
RP
IP1
IP2| Typ | Herstellungsverfahren | Diamantierung | Profilgenauigkeit | Standzeit |
|---|---|---|---|---|
| RR | Galvanisch, Negativverfahren | Gestreut – Naturdiamant | Sehr hoch | Hoch |
| RP | Galvanisch, Negativverfahren | Gesetzt (Muster) – Naturdiamant | Hoch | Hoch |
| IP1 | Gesintert, handgesetzt | Gesetzt (Muster) – Naturdiamant | Hoch | Sehr hoch |
| IP2 | Gesintert, handgesetzt | Gesetzt (Muster) – CVD | Sehr hoch | Hoch |
| NP | Galvanisch, Positivverfahren | Gestreut – Naturdiamant | Mittel | Hoch |
Statische Abrichter – Typen

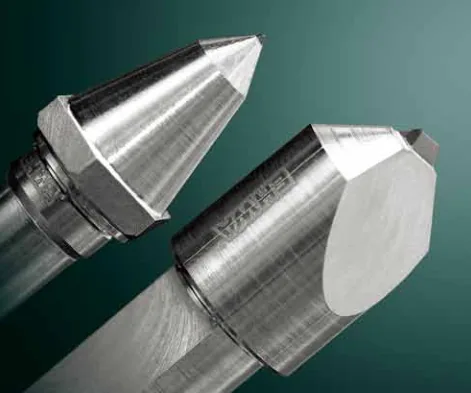

Formabrichter
Anwendung: Konventionelle Schleifscheiben
Abrichtbarkeit: Einfache und komplexe Scheibenprofile, Gewinde- und Verzahnungsprofile
Karatgröße: Karatgröße und Diamantform – Auslegung nach Anwendung
Diamantierung: Naturdiamant, Monokristall, CVD, PKD

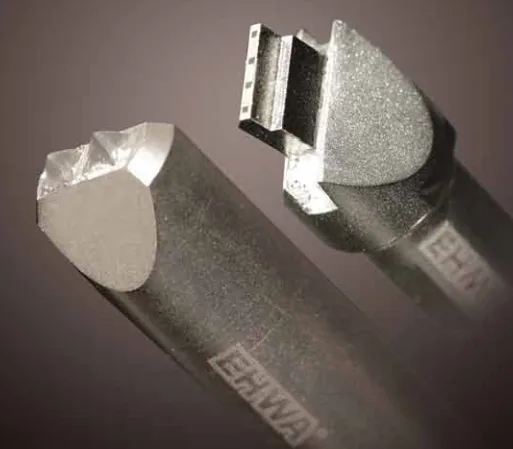

Mehrkornabrichter
Anwendung: Konventionelle Schleifscheiben
Abrichtbarkeit: Schleifscheiben in gerader Form, ideal für präzise Winkelkonturen und Winkelprofile
Karatgröße: Karatgröße und Diamantform – Auslegung nach Anwendung
Diamantierung: Naturdiamant, CVD
Weitere Einsatzgebiete

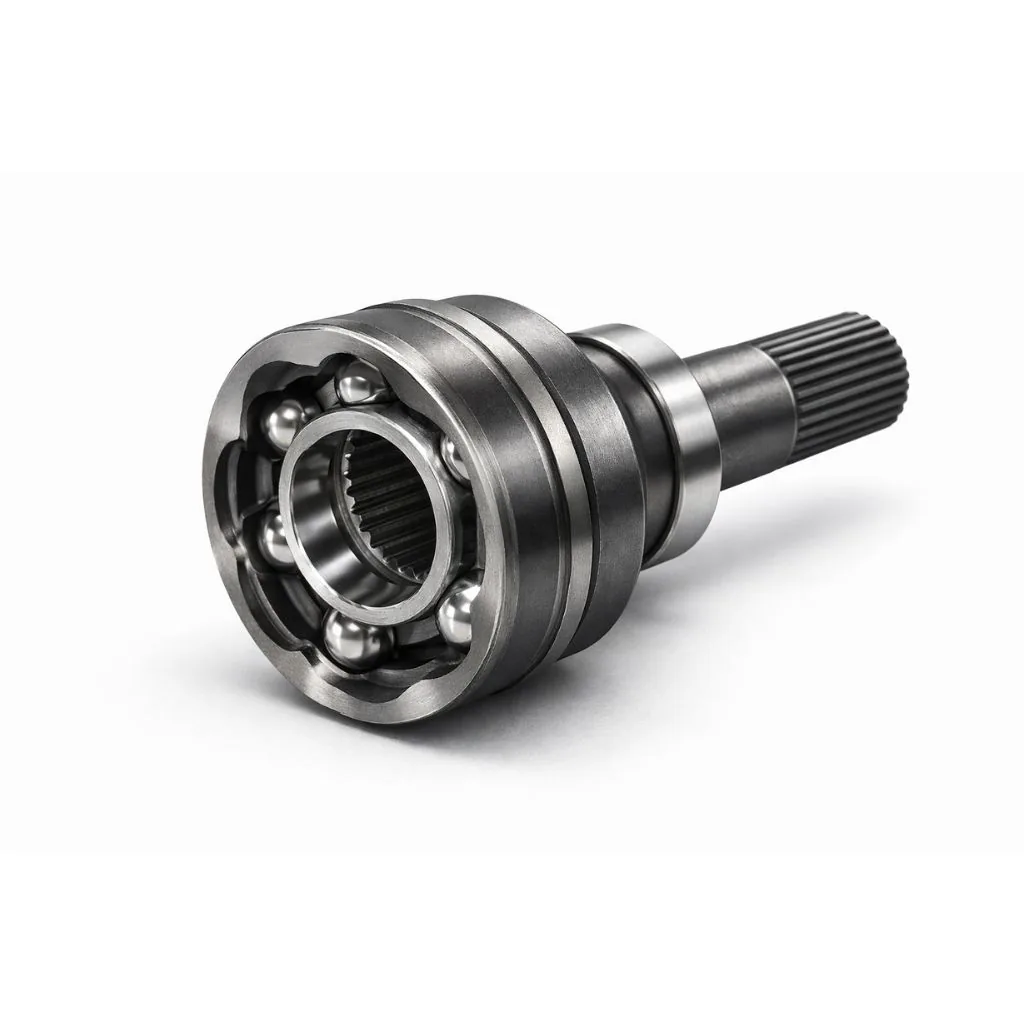

Diamantabrichtrolle – CV-Gelenke
Profilabrichten beim Schleifen von CV-Gelenkkomponenten mit kundenspezifisch ausgelegten Diamant-Abrichtrollen.

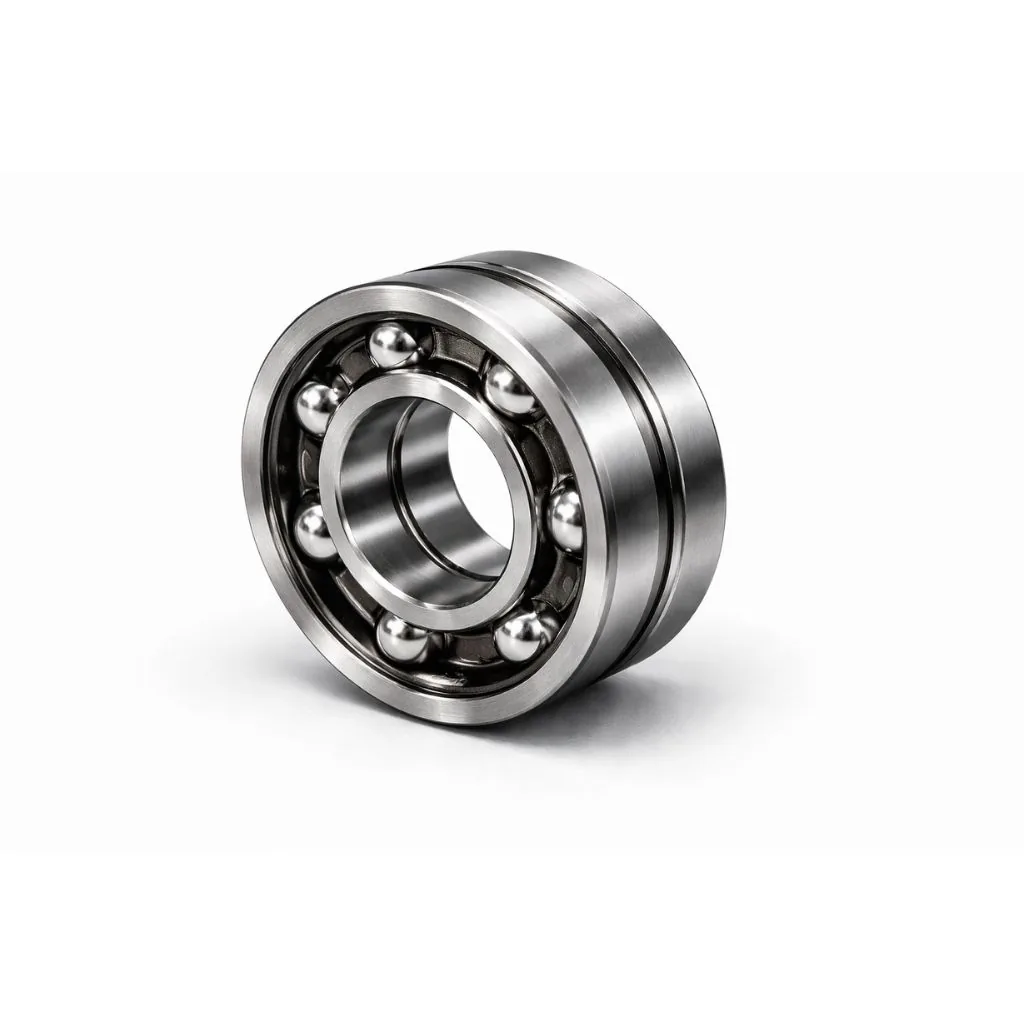

Diamantabrichtrolle – Lagerschleifen
Handgesetzte oder galvanisch negativ gefertigte Diamantabrichtrollen für die Laufbahnbearbeitung von Wälzlagern.

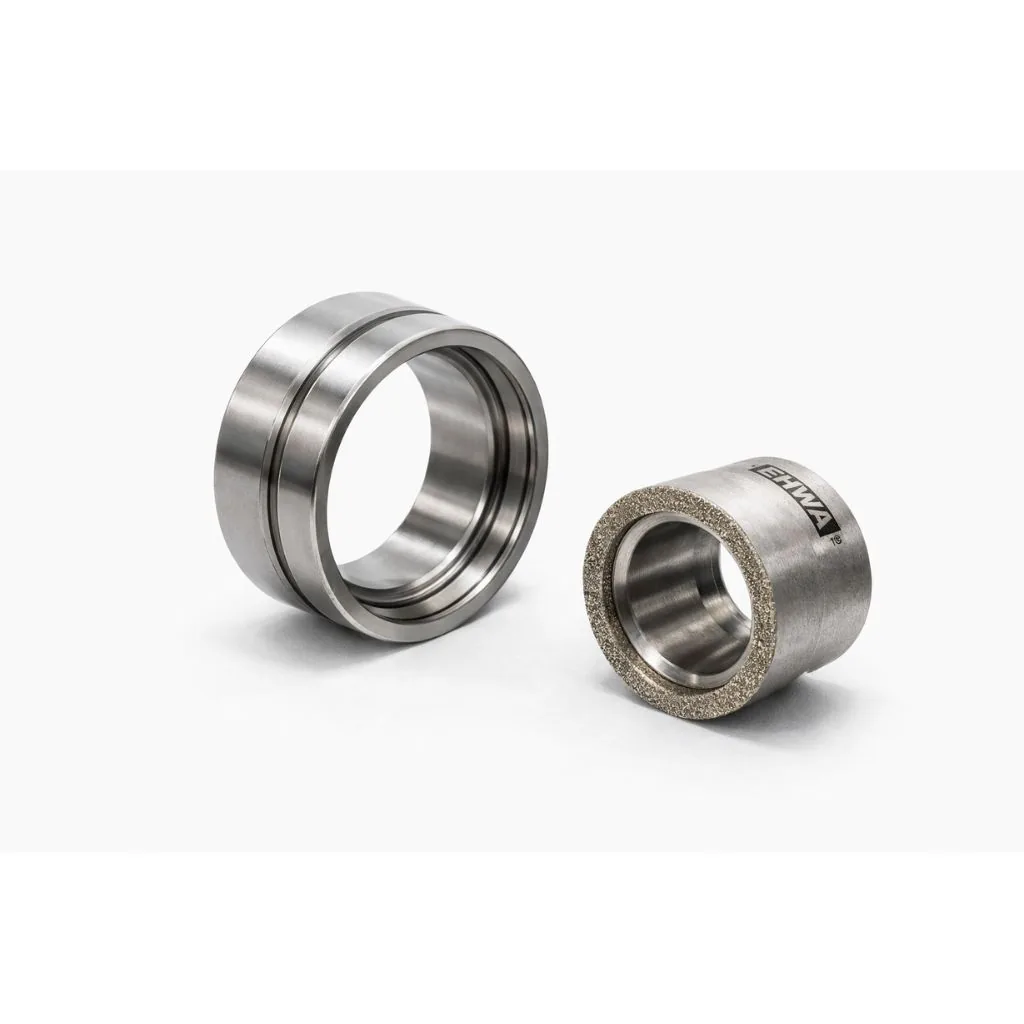

Metallgebundene Topfabrichter – Lagerschleifen
EHWA Topfabrichter in Metallbindung für das hocheffiziente Abrichten hochharter Keramikbindungen.

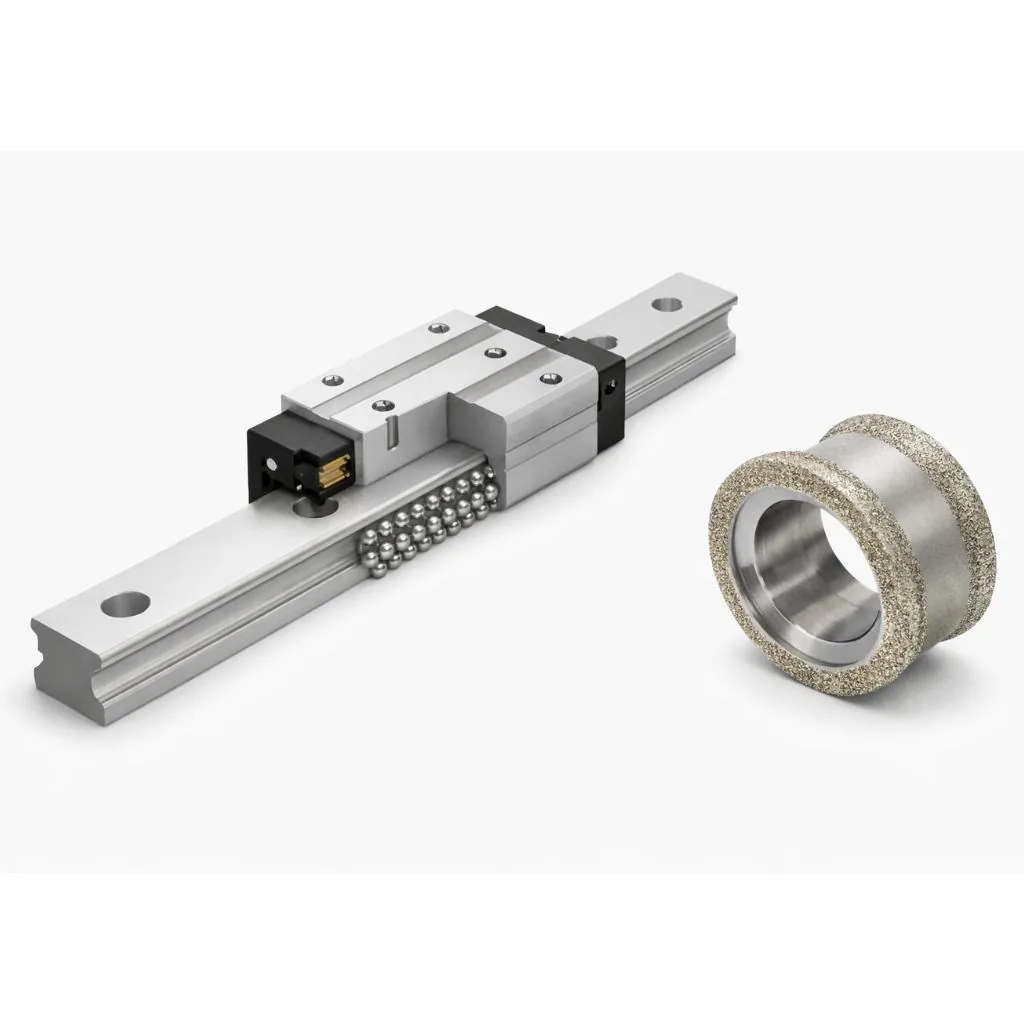

Diamantabrichtrolle – Linearlagerschleifen
Galvanisch negativ gefertigte Diamantabrichtrollen für Profilschienen und Schlitten von Linearführungen.

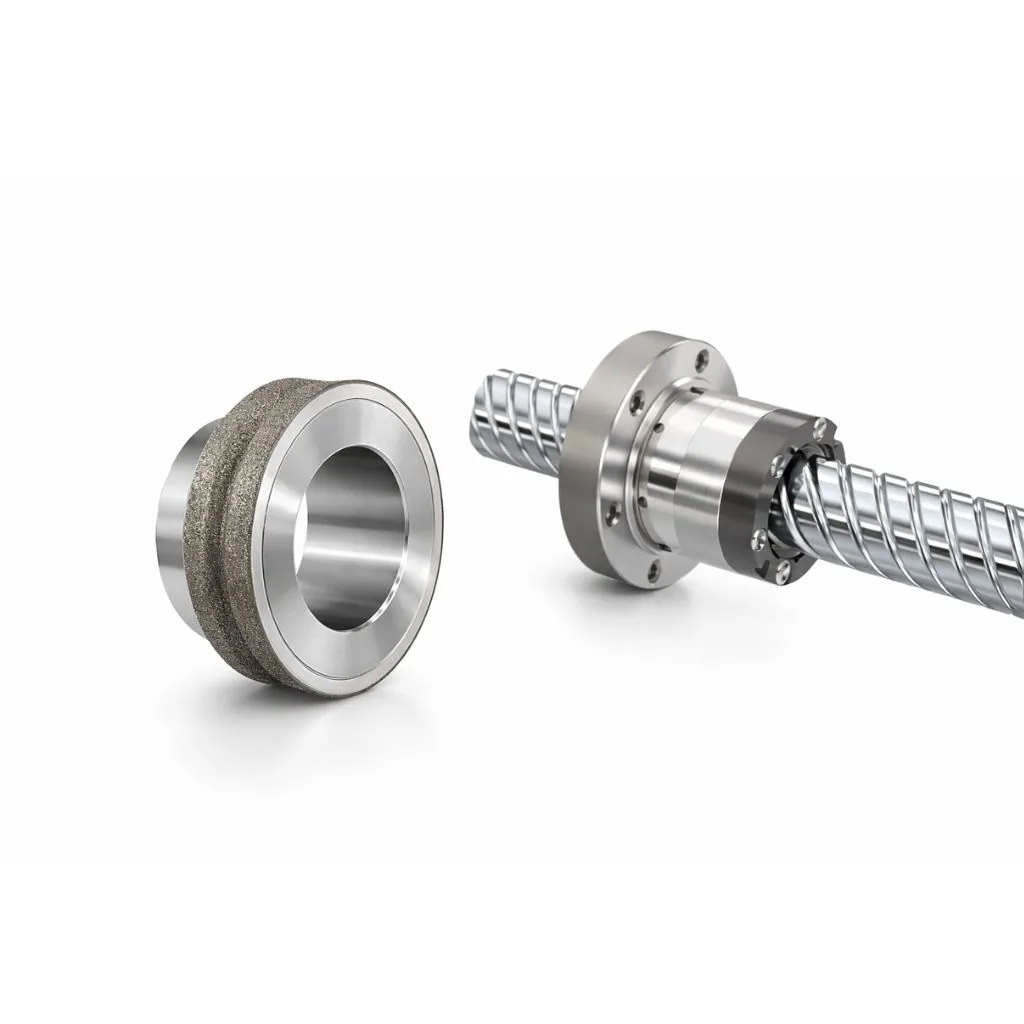

Diamantabrichtrolle – Kugelgewindespindeln
Galvanisch negativ gefertigte Abrichtrollen für das hochgenaue Schleifen von Kugelgewindespindeln.

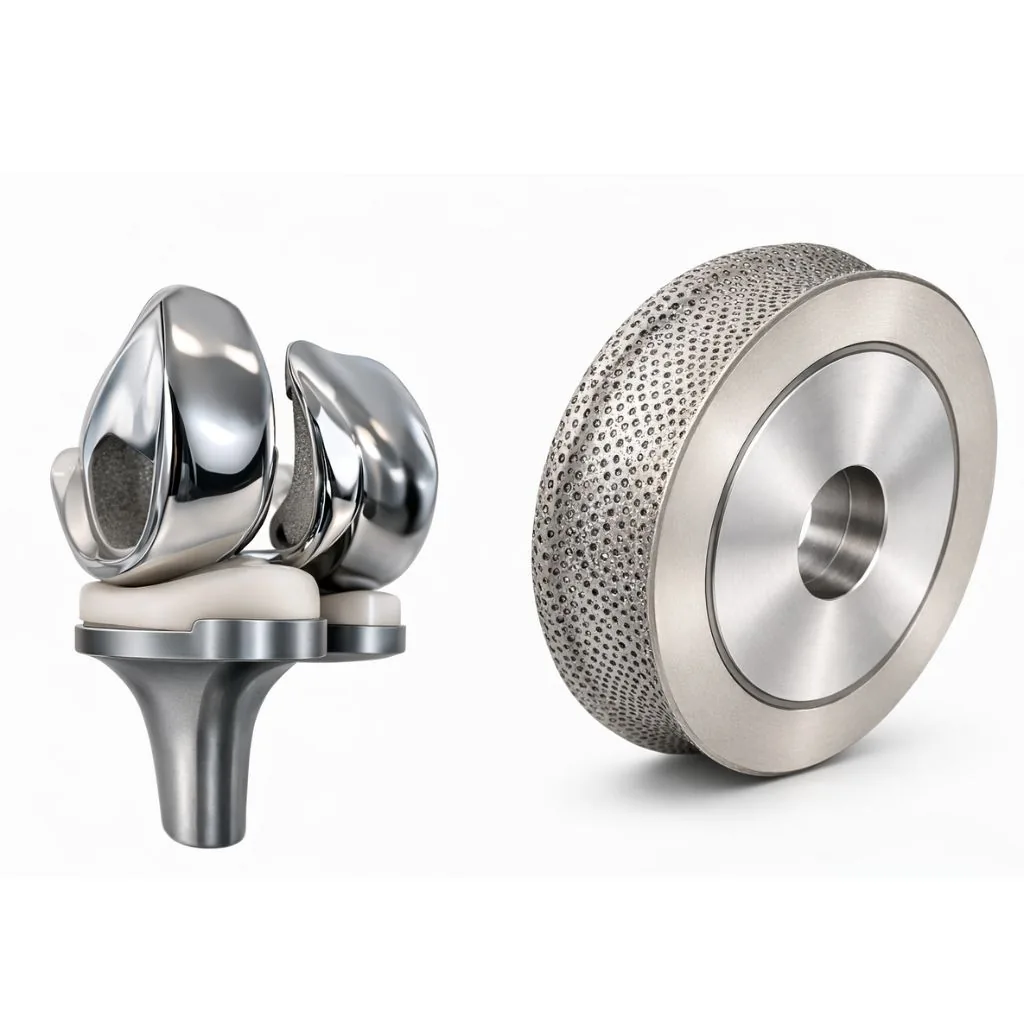

Handgesetzte Profilrolle – Künstliche Kniegelenke
Handgesetzte Diamantabrichtrollen mit CVD-Diamanten für die Bearbeitung von Knieprothesen aus Cobalt-Chrom-Legierungen.

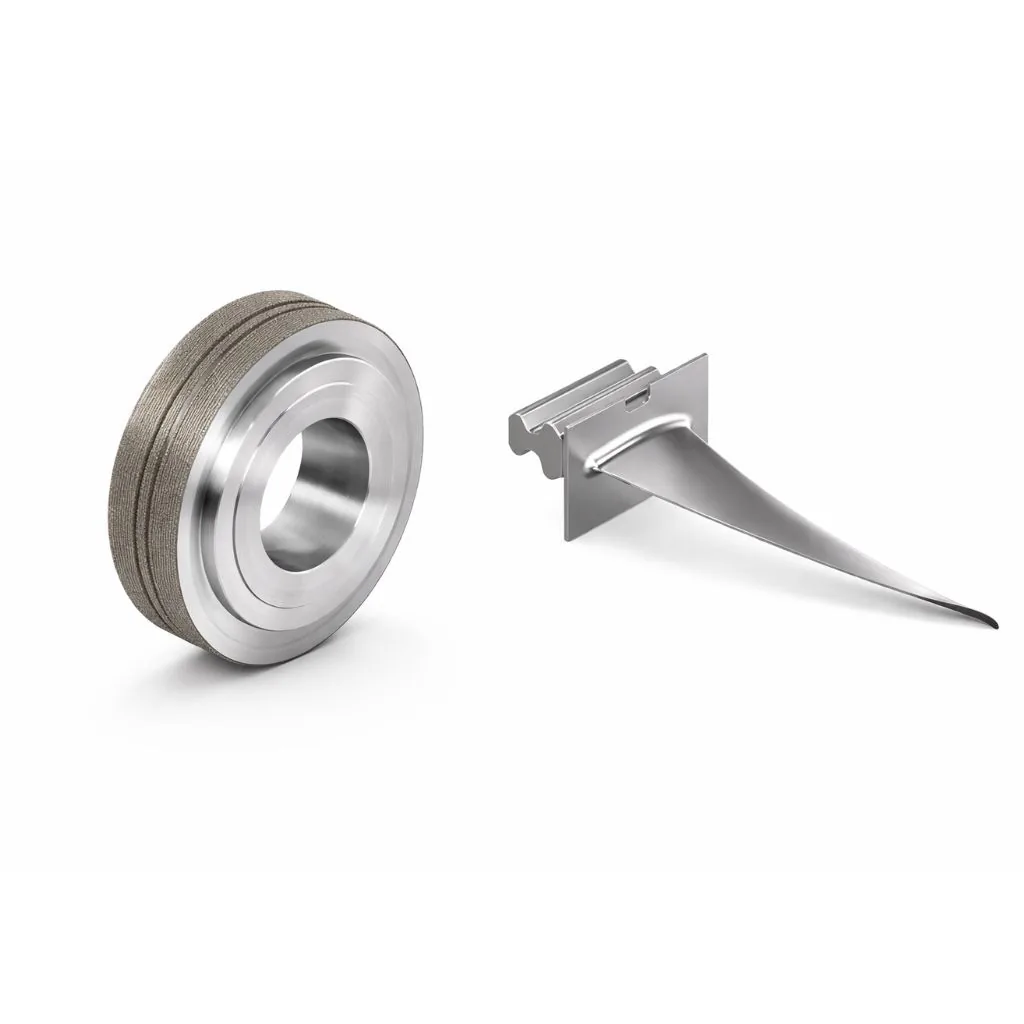

Diamantabrichtrolle – Turbinenschaufel
Galvanisch negativ gefertigte Abrichtrollen für das Profilschleifen von Turbinenschaufeln aus Nickelbasislegierungen.

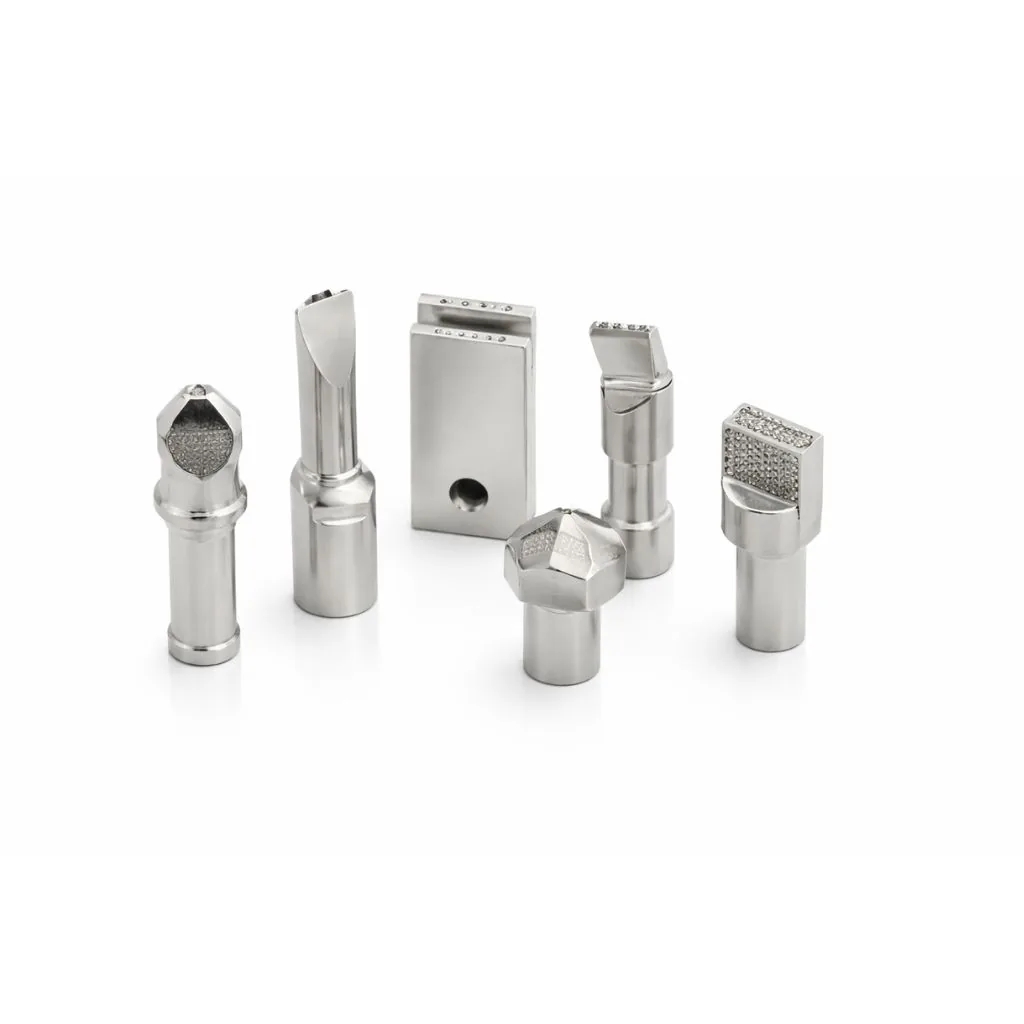

Statische Abrichter im Detail
Einkorn-, Form-, Mehrkorn- und imprägnierte Abrichter im Vergleich – Anwendung und verfügbare Diamantsorten.
Passendes Abrichtwerkzeug gesucht?
Typ, Diamantierung und Karatgröße werden auf Ihre Schleifscheibe und Ihren Prozess abgestimmt.
