Werkzeuge für Medizintechnik, Luftfahrt und Optik
EHWA verbindet Diamant- und CBN-Schleifwerkzeuge mit Abrichtrollen und rotierenden Werkzeugen für die Fertigung anspruchsvoller Bauteile. Das Programm deckt künstliche Kniegelenke, medizinische Drähte und Nadeln, Kontakt- und Intraokularlinsen, Brillengläser sowie Turbinen- und Leichtbauteile ab. Ergänzend sind Metallbindungen für Fahrzeugglaskanten enthalten. Die Werkzeugauswahl orientiert sich an Werkstoff, Bauteilgeometrie, Maschine und gewünschter Oberfläche.

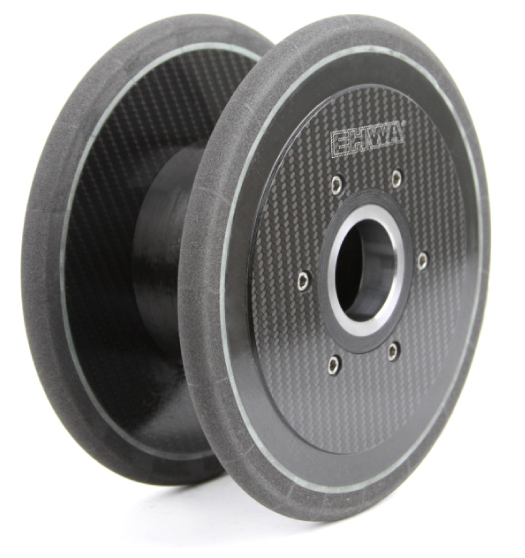

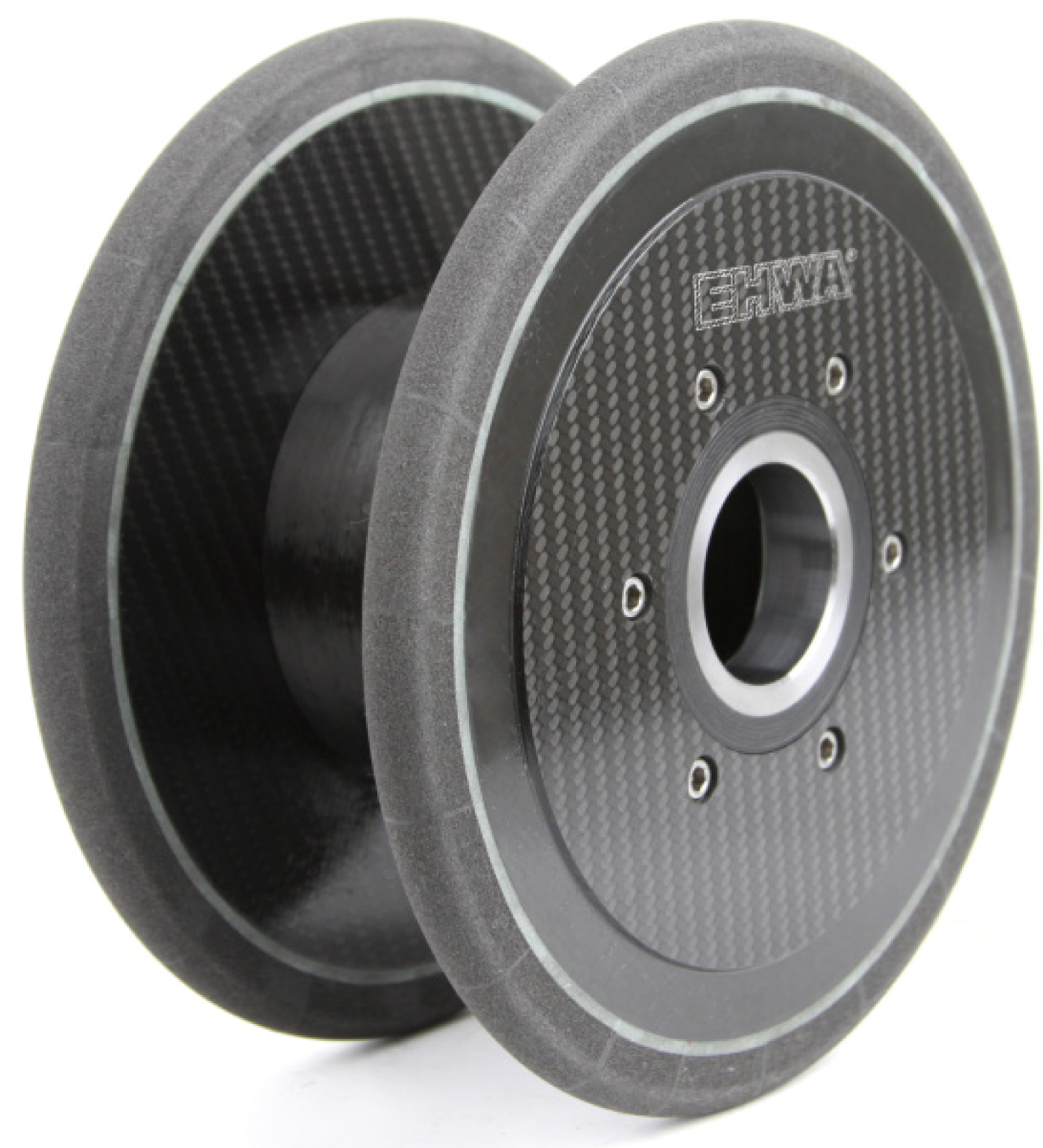

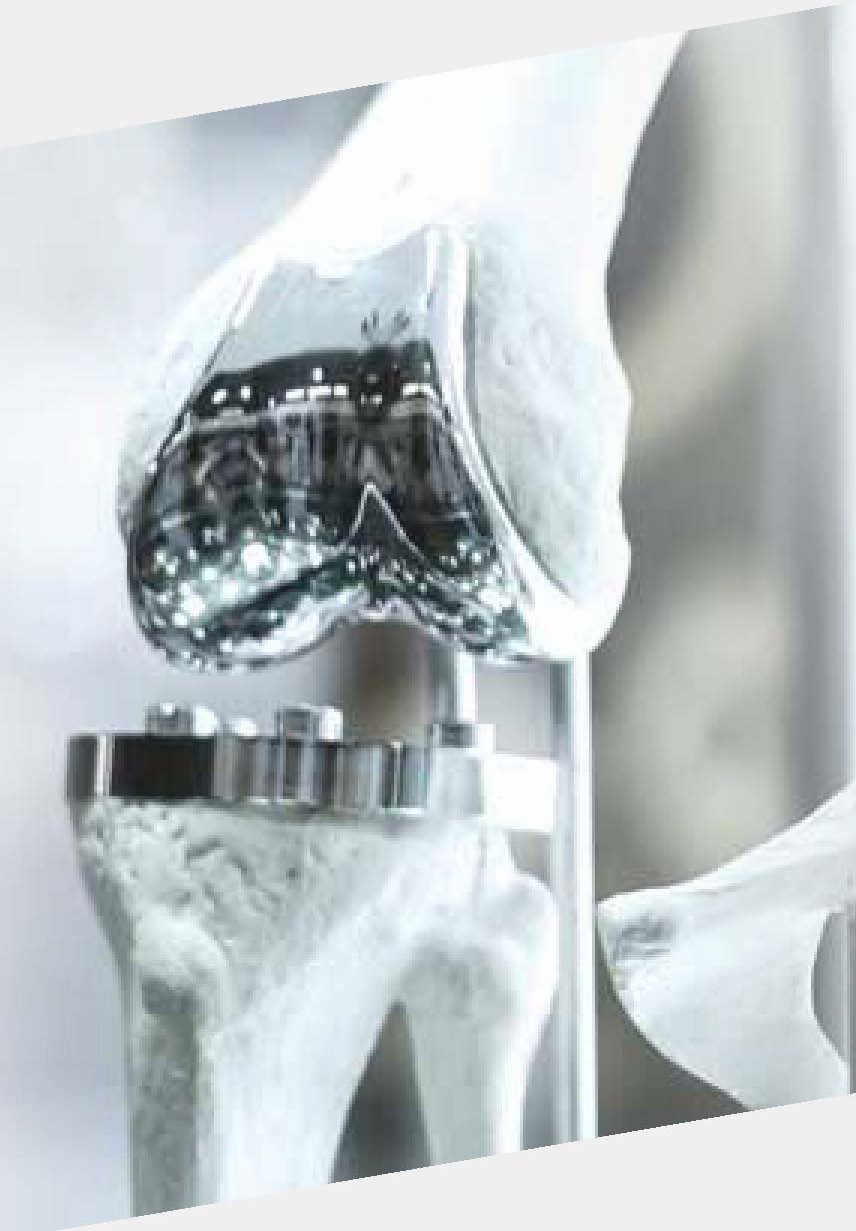

Kniegelenk-Schleifen: vier Trägervarianten

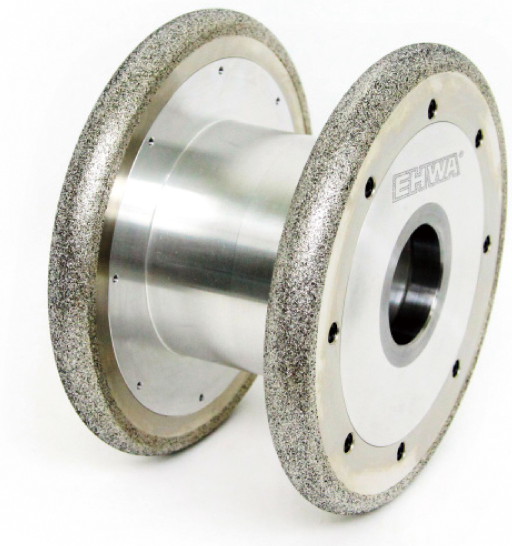

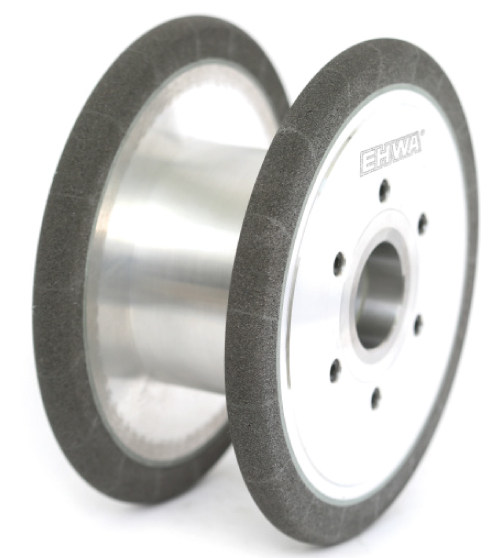

Für das Schleifen künstlicher Kniegelenkkomponenten werden keramisch gebundene Werkzeuge mit CFRP-, Aluminiumlegierungs- oder Stahl-/Aluminium-Trägern sowie galvanisch belegte Werkzeuge mit Stahl-/Aluminium-Träger gezeigt. Die Varianten unterstützen eine an die Bauteilkontur und Maschinenaufnahme angepasste Werkzeugauslegung. CFRP bezeichnet hier den Scheibenträger; die Bindungsart bleibt separat ausgewiesen.
| Bindung | Träger |
|---|---|
| Keramisch | CFRP |
| Keramisch | Aluminiumlegierung |
| Keramisch | Stahl + Aluminium |
| Galvanisch | Stahl + Aluminium |

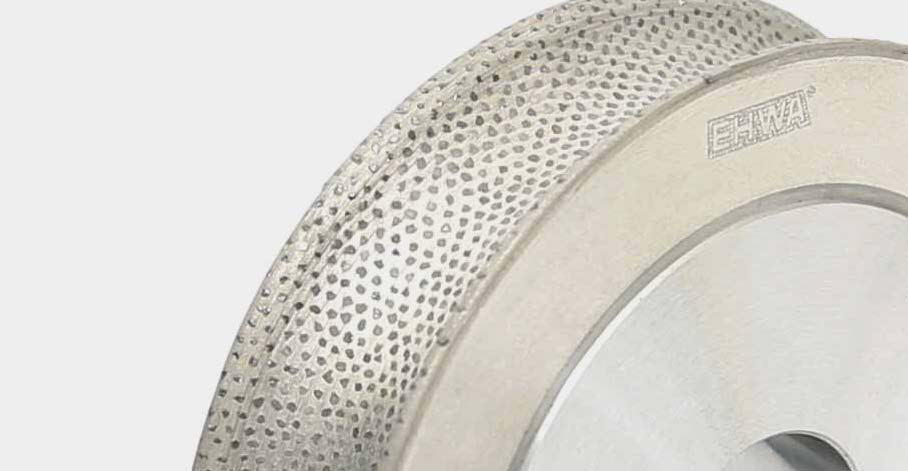

Schleifscheiben und Diamant-Abrichtrollen für Kniekomponenten
Die Kniegelenk-Anwendung ist auf hohe Abtragsleistung, gut ausgewuchtete Werkzeuge für hohe Drehzahlen, längere Abrichtintervalle und Scheibenstandzeit sowie gute Schleifleistung und Oberflächenqualität ausgerichtet. Die Diamant-Abrichtrollen sind auf die Profilierung dieser Schleifwerkzeuge abgestimmt. Die folgenden Standardkennungen werden in der älteren medizinischen Unterlage und in der neueren Anwendungssammlung übereinstimmend angegeben. Ein Strich bedeutet, dass in der Quelle keine Spezifikation eingetragen ist.
| Werkzeug | Werkzeugabmessung / Kennung | Spezifikation |
|---|---|---|
| Keramisch gebundenes CBN | VB-14F1, 250D-120T-20X-16U-8R-51H | B252L150VBW |
| Keramisch gebundenes CBN | VB-14F1, 240D-120T-20X-18U-10R-51H | B252L150VBW |
| Diamant-Abrichtrolle | ROTARY-RP 98D-25T-10R-25H | — |
| Diamant-Abrichtrolle | ROTARY-IP1, 175D-2R-22T-52H | — |
| Galvanisches CBN | EB-1FF1, 200D-120T-20U-12R-51H | B427 |
| Galvanisches CBN | EB-1FF1, 200D-120T-12U-6R-51H | B252,B301 |
| Galvanisches CBN | EB-1FF1, 160.45D-16T-8R-20H B427 | B427 |

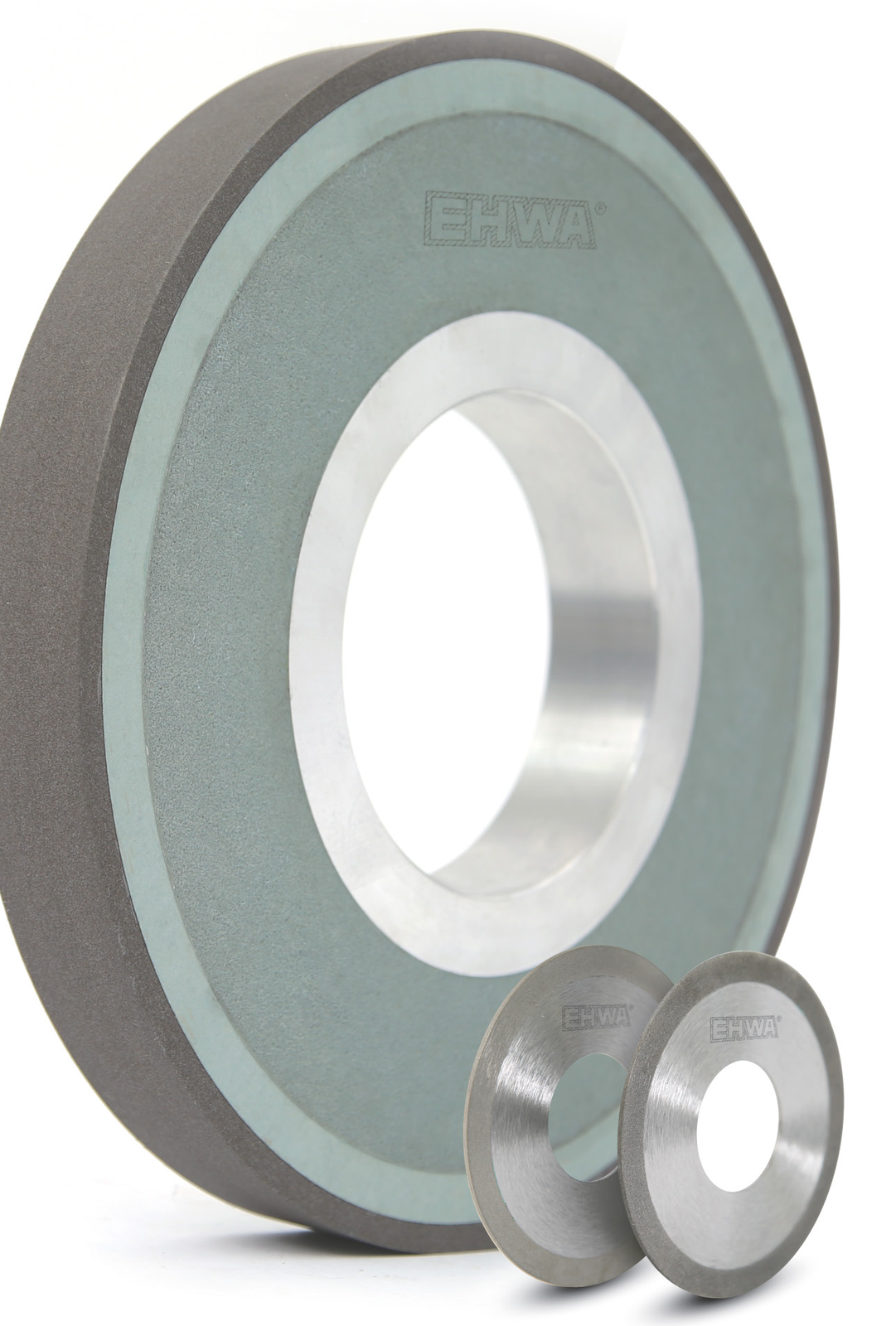

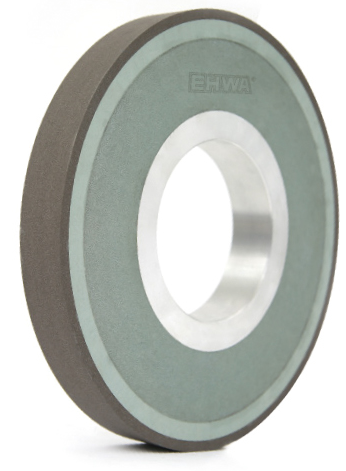

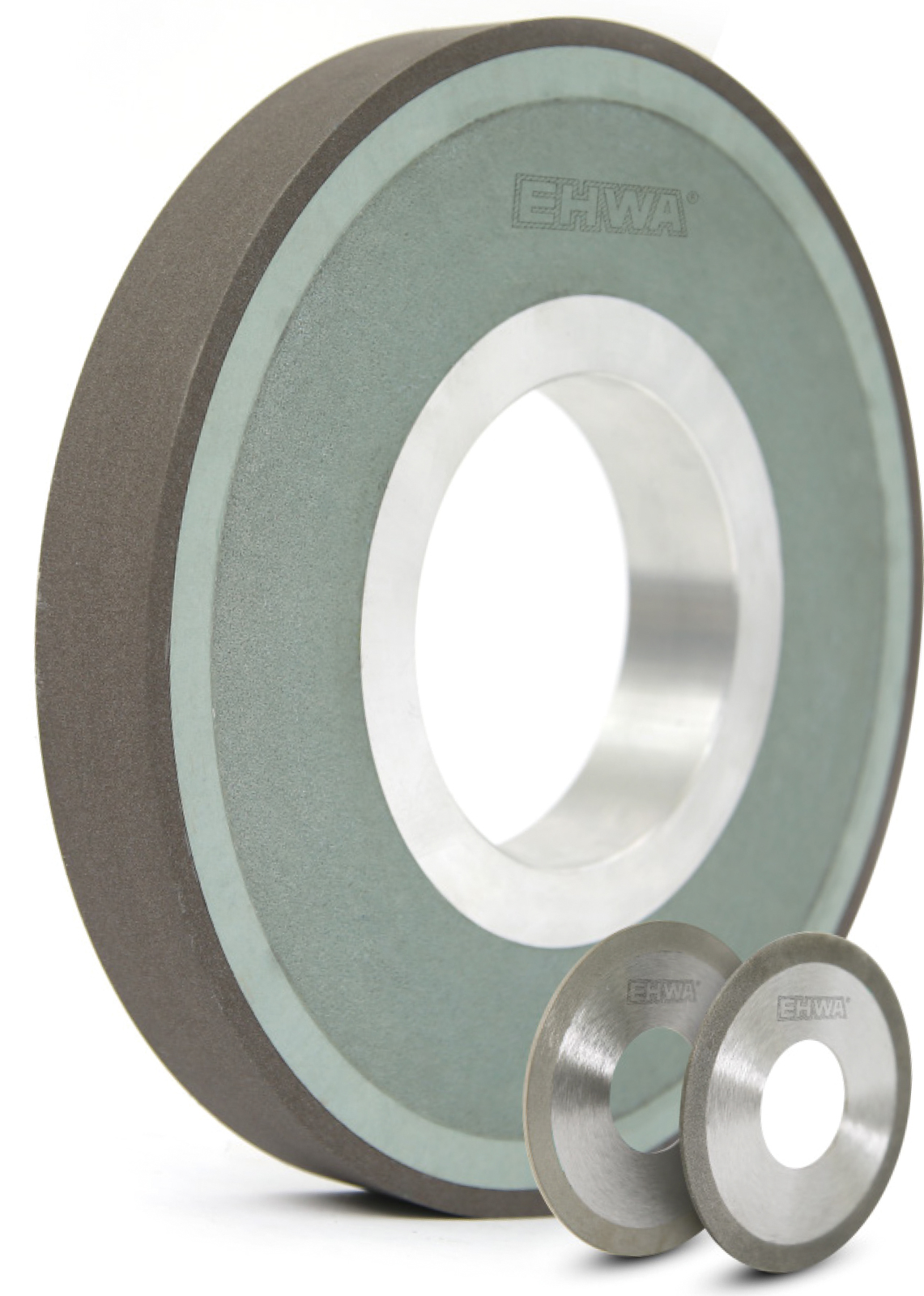

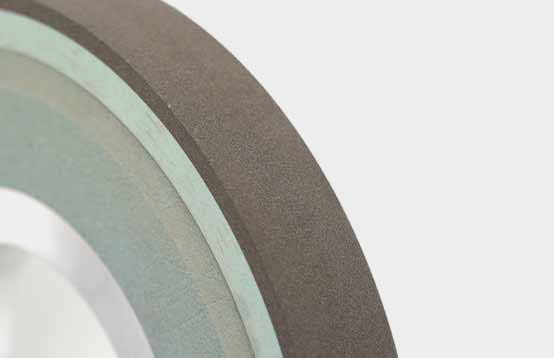

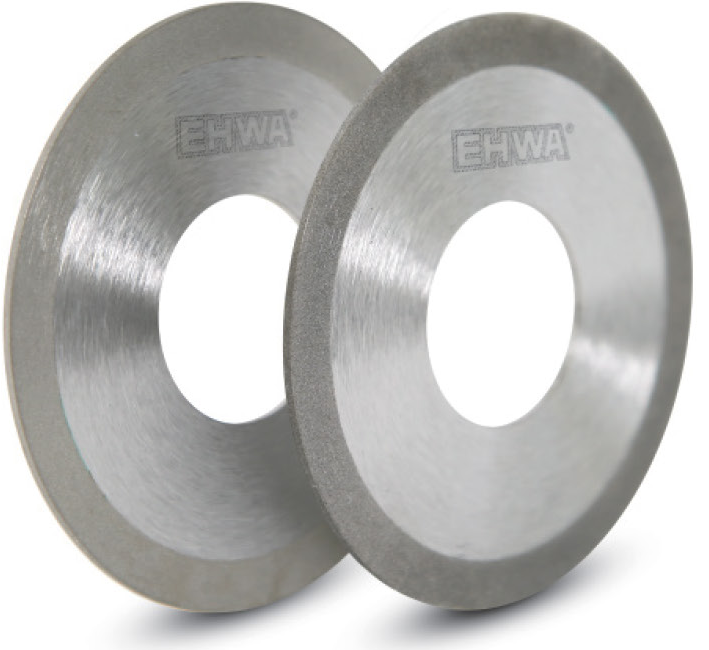

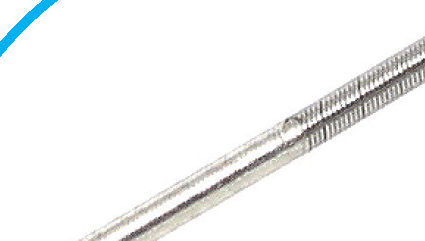

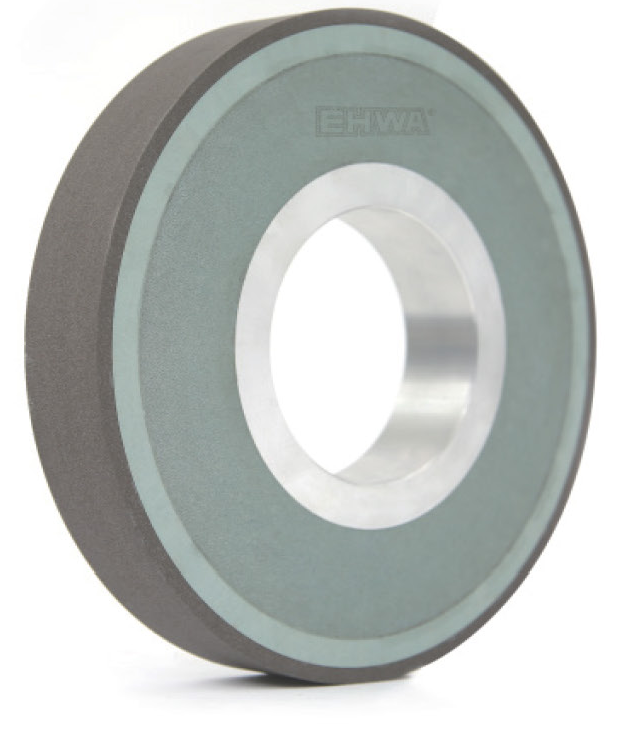

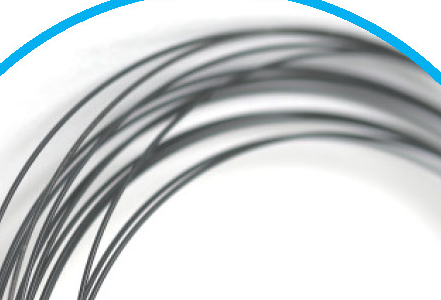

Drahtschleifen: zwei Anwendungsprogramme

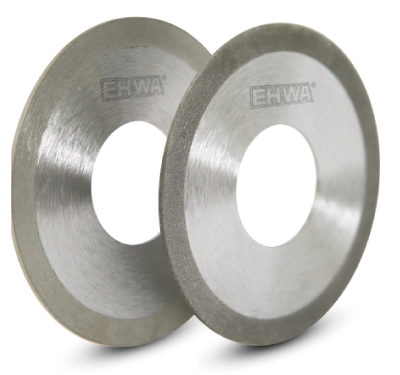

Das erste Programm verbindet geringen Schleifdruck und freischneidendes Verhalten mit hoher Drahtoberflächenqualität, langer Scheibenstandzeit, günstigen Bearbeitungskosten und guter Auswuchtung. Das zweite Programm hebt eine gerade Stirnfläche mit scharfer Kante, geringe Schnittkräfte, freischneidende Scheiben und gute Drahtoberflächen hervor. Die Bilder zeigen beide Programme mit gebogenen beziehungsweise geraden Draht-Werkstücken. Werkzeuggeometrie und Prozess werden zum jeweiligen Draht abgestimmt.

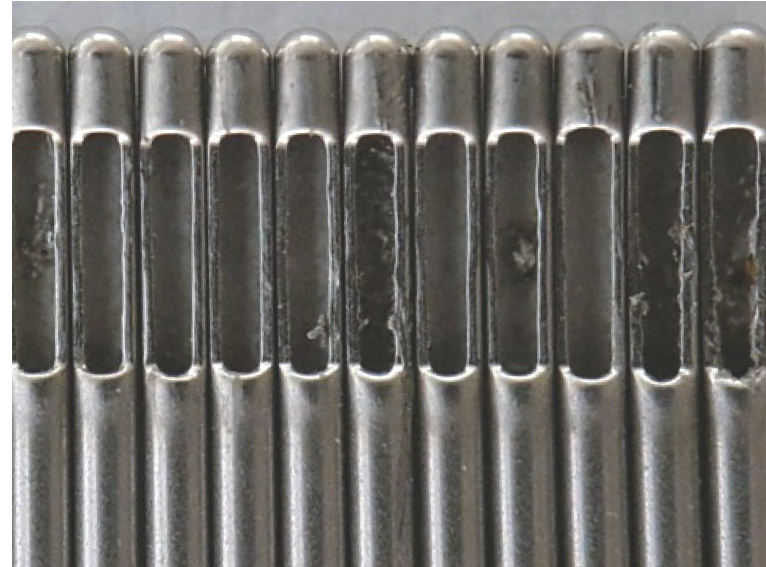

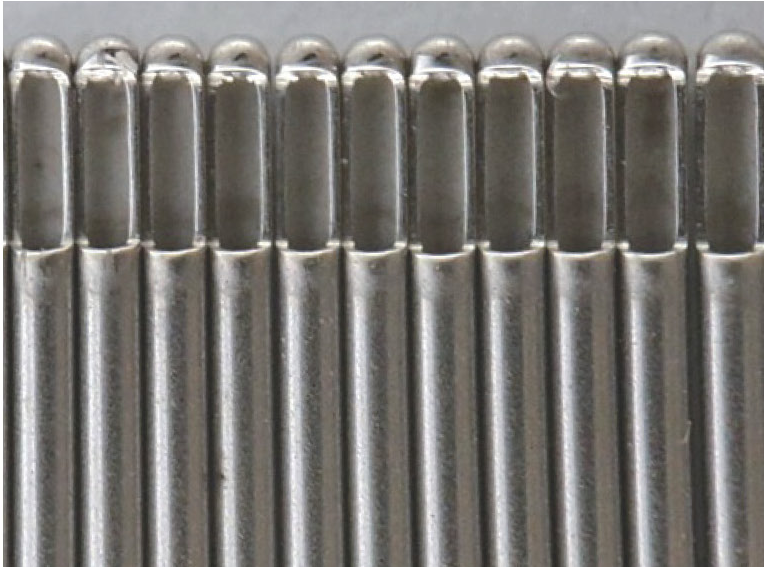

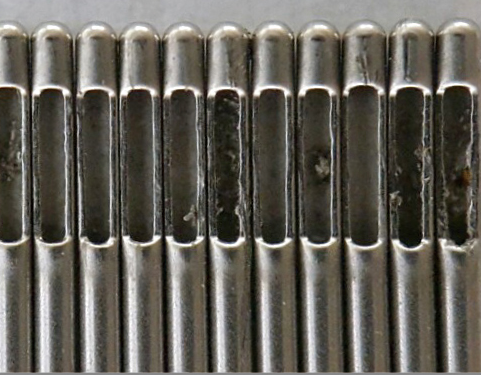

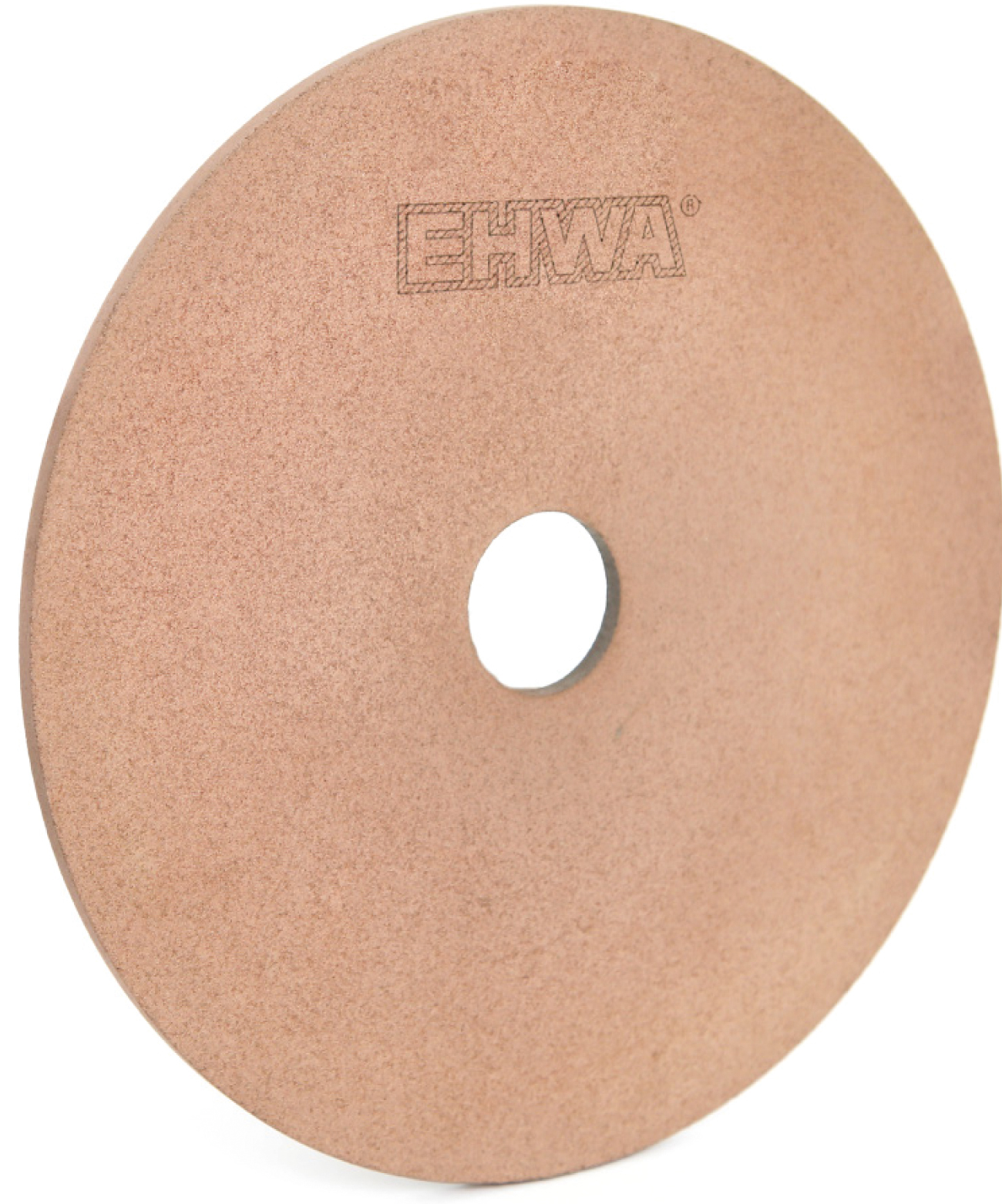

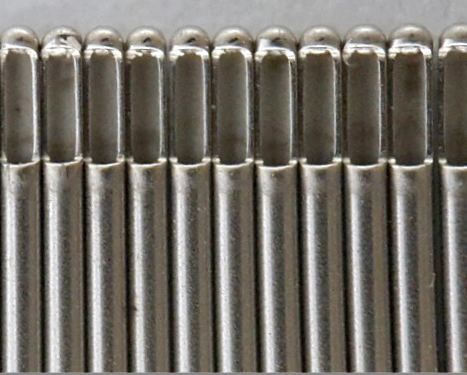

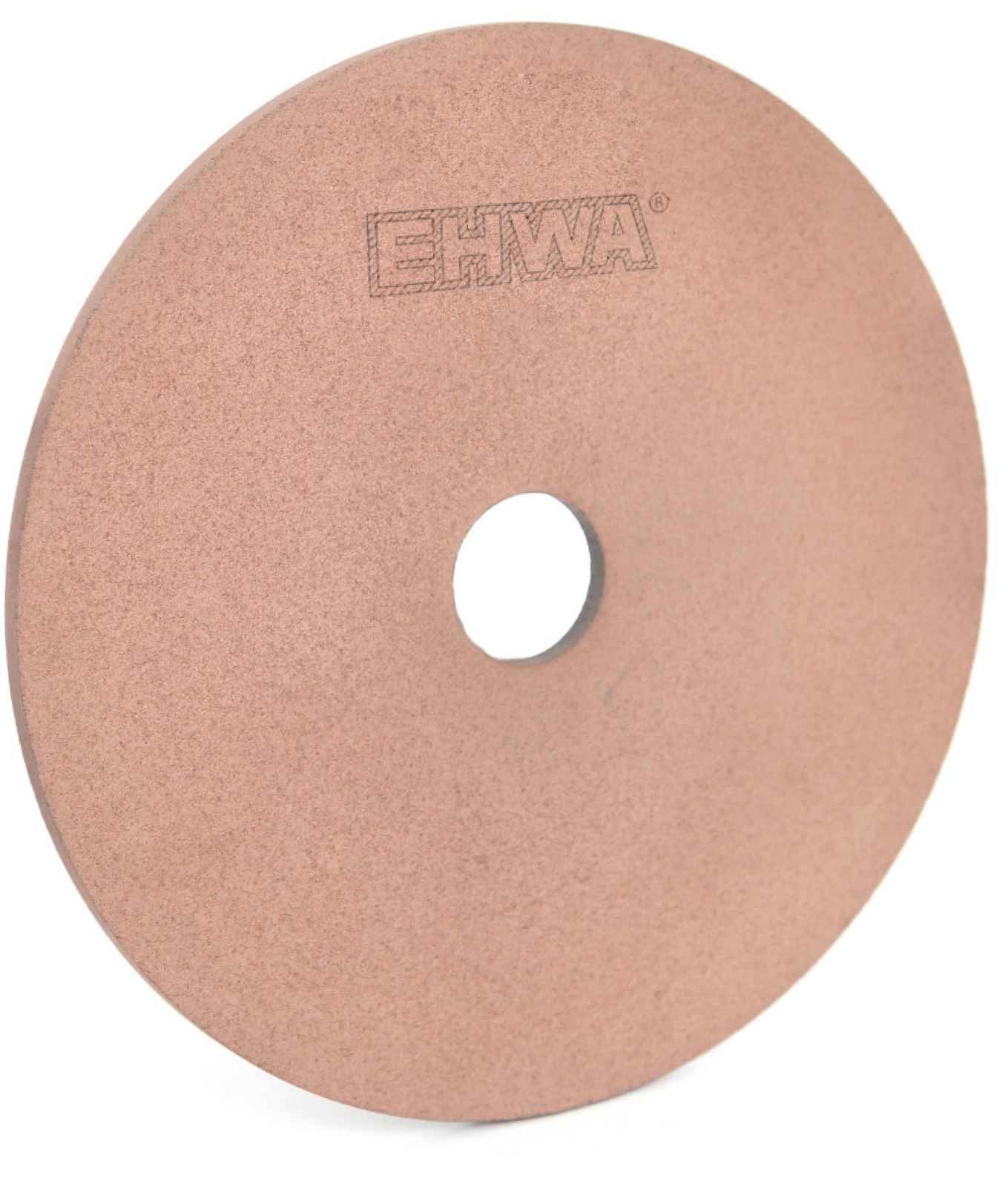

Elektrochemisches Nadelschleifen (ECG)

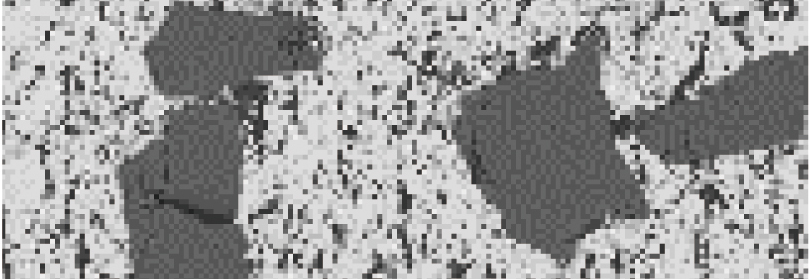

ECG kombiniert abrasives Schleifen mit elektrochemischem Materialabtrag. EHWA zeigt dafür Werkzeuge für medizinische Nadeln aus SUS beziehungsweise SUS304. Das Programm zielt auf niedrige Werkzeug- beziehungsweise Teilekosten, hohe Abtragsleistung, gute Oberflächenqualität mit gratfreien Nadelspitzen und gleichmäßige Schleifleistung. Die Vergleichsaufnahmen zeigen Grate nach konventionellem Schleifen und gratfreie Spitzen im dargestellten ECG-Beispiel; das Ergebnis wird mit Werkstoff und Prozessbedingungen abgestimmt. Das Gefügebild zeigt die Bindungsstruktur der Schleifscheibe.
| Typ | Spezifikation |
|---|---|
| MB-1A1 | 204D-3T ~ 15T |
| MB-3A1 | 204D-1U~2.9U |

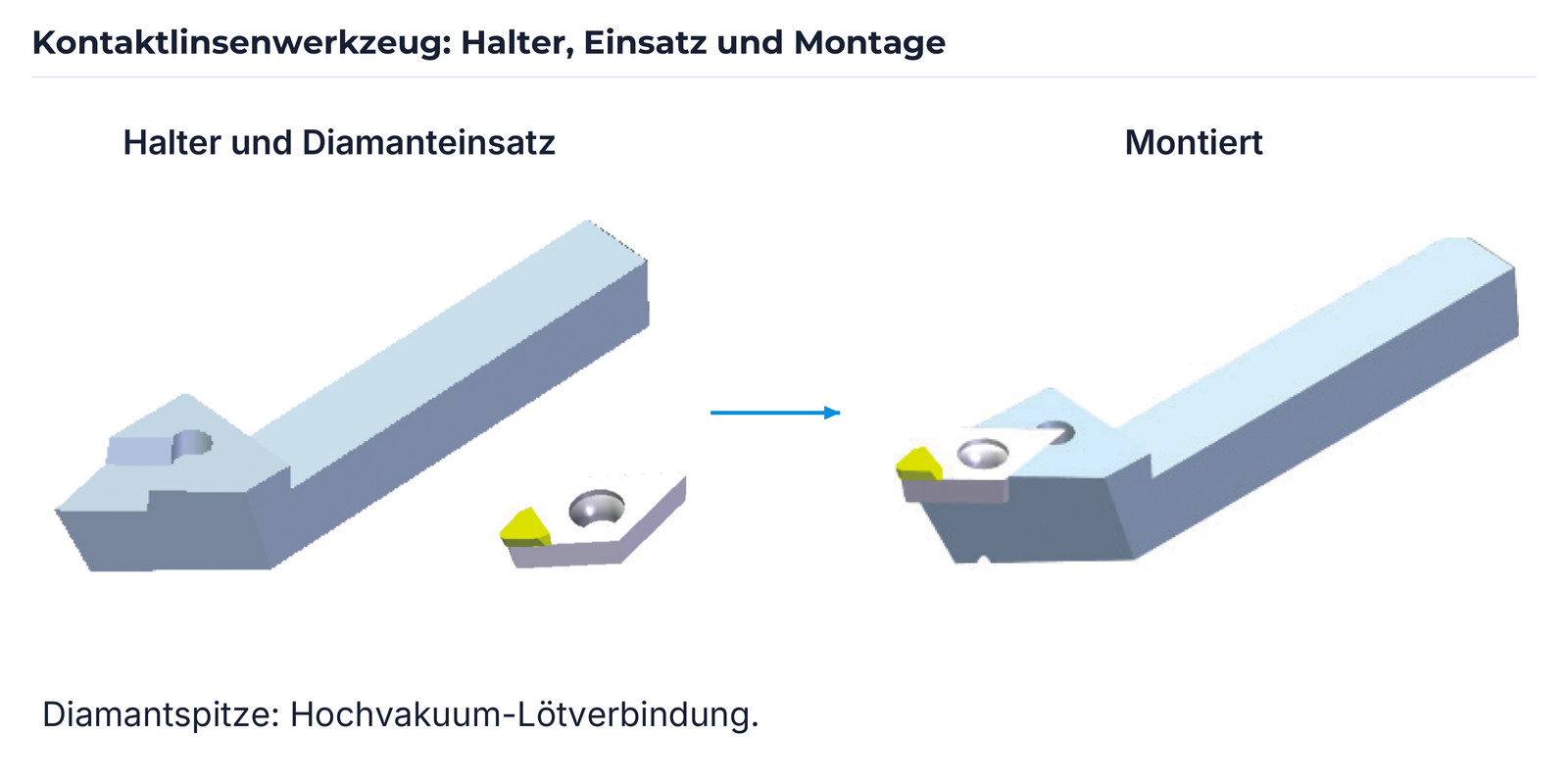

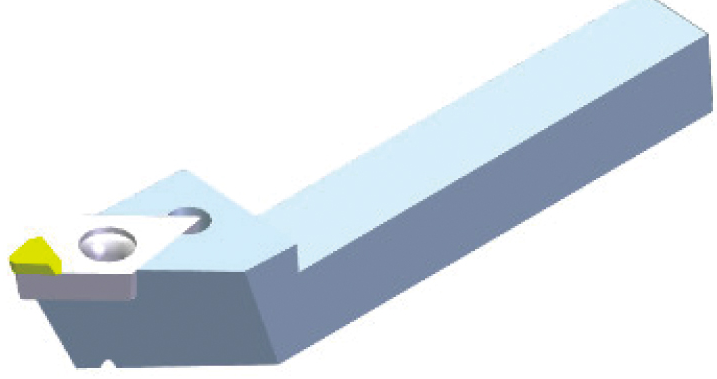

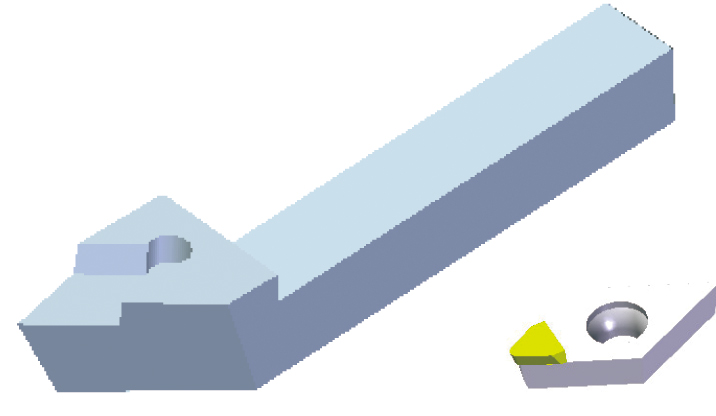

Diamantwerkzeuge für Kontaktlinsen
Kontaktlinsenwerkzeuge mit hochvakuumgelöteter Diamantspitze verbinden gleichmäßige Bearbeitungsqualität mit langer Werkzeugstandzeit. EHWA beschreibt die Schneidkante als ausbruchfrei bei einer mikroskopischen Betrachtung mit 1000-facher Vergrößerung. Die Darstellung zeigt Halter und Einsatz vor der Montage sowie das montierte Werkzeug. Die konkrete Schneidkantenqualität wird am jeweiligen Werkzeug geprüft.

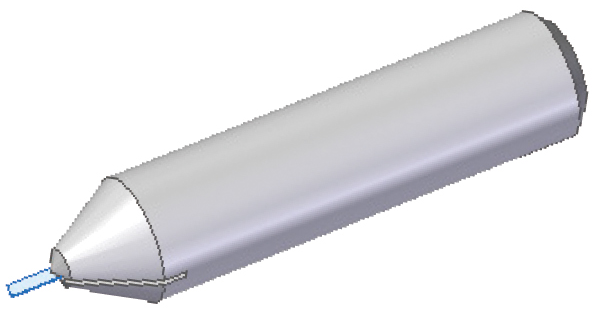

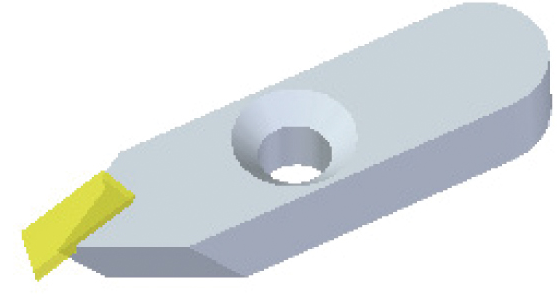

Werkzeuge für Intraokularlinsen (IOL)
Das IOL-Programm zeigt eine flache und eine zylindrische Werkzeugausführung. Beide gehören zu den hochvakuumgelöteten Diamantspitzen-Werkzeugen. EHWA nennt gleichmäßige Bearbeitungsqualität, hohe Maßgenauigkeit und eine bei 1000-facher mikroskopischer Betrachtung ausbruchfreie Schneidkante als Merkmale. Diese Angaben beziehen sich auf die Werkzeug- und Fertigungsqualität.

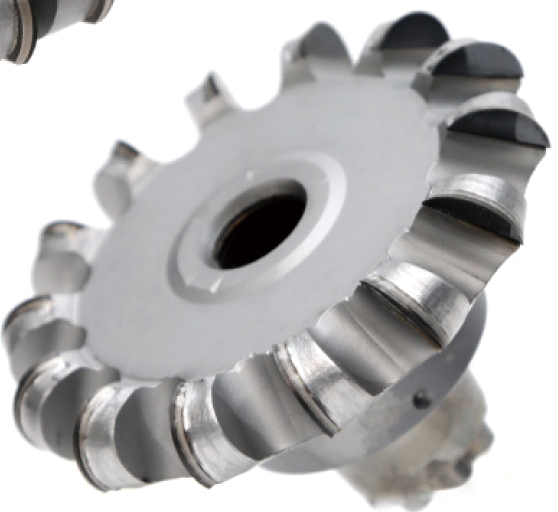

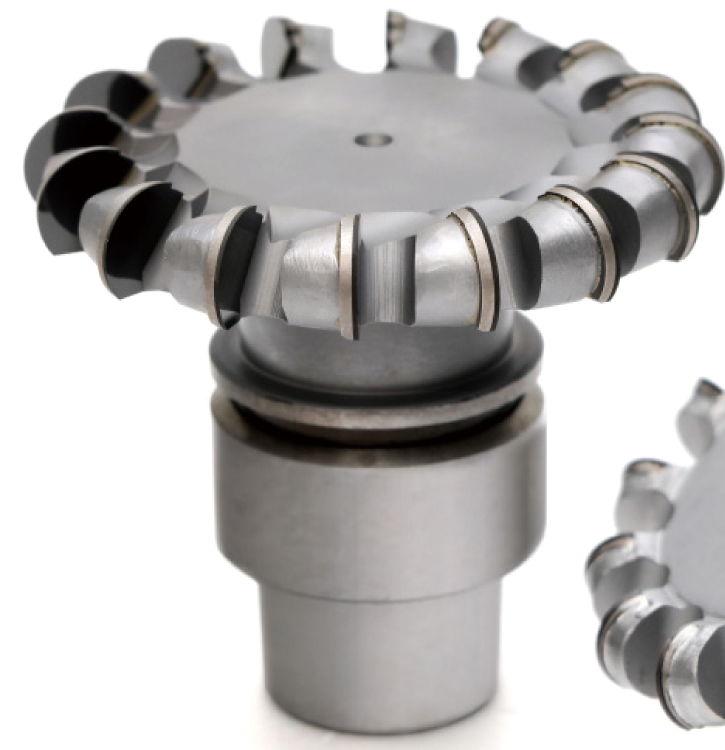

Fräswerkzeuge für Brillengläser
EHWA bietet Fräswerkzeuge für Linsenwerkstoffe wie Polycarbonat, CR-39 und hochbrechende Materialien. Das Programm verbindet gute Zerspanungsleistung mit langer Werkzeugstandzeit und guter Oberflächengüte. Die Bauformen unterscheiden sich in Schneidenzahl und Aufnahme. Die 16Z- und 15Z-Ausführungen sind für höheren Vorschub beschrieben. CW/CCW bezeichnet die angegebenen Rechts-/Linkslaufausführungen; für 14Z ist keine Laufrichtung angegeben.
| Kennung | Schneiden | Ausführung / Merkmal |
|---|---|---|

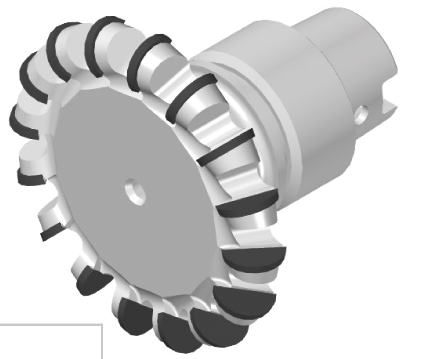

| 66D-16Z-HSK32E (C) | 16Z | Höherer Vorschub; CW/CCW |

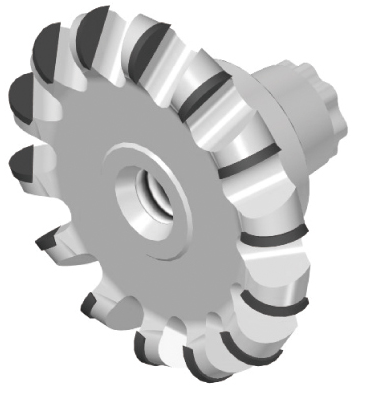

| 66D-14Z-flw | 14Z | 14 Schneiden |
| 66D-15Z-HSK32E(C) | 15Z | Höherer Vorschub; CW/CCW |

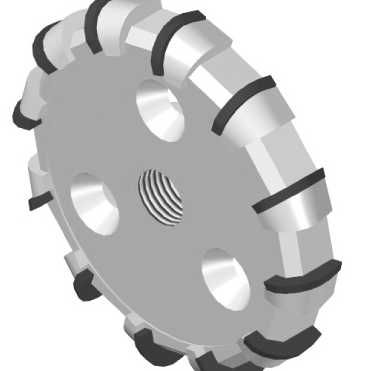

| 67.5D-12Z-disc | 12Z | CW/CCW |

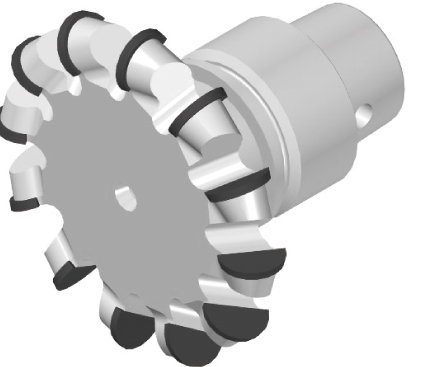

| 66D-12Z-HSK32E(C) | 12Z | CW/CCW |

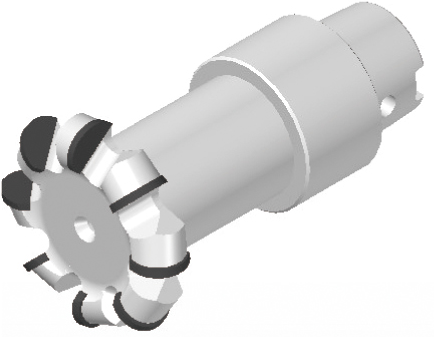

| 45D-8Z-HSK32C | 8Z | CW/CCW |

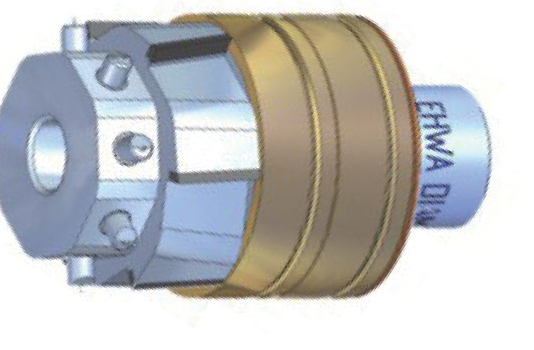

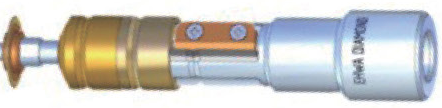

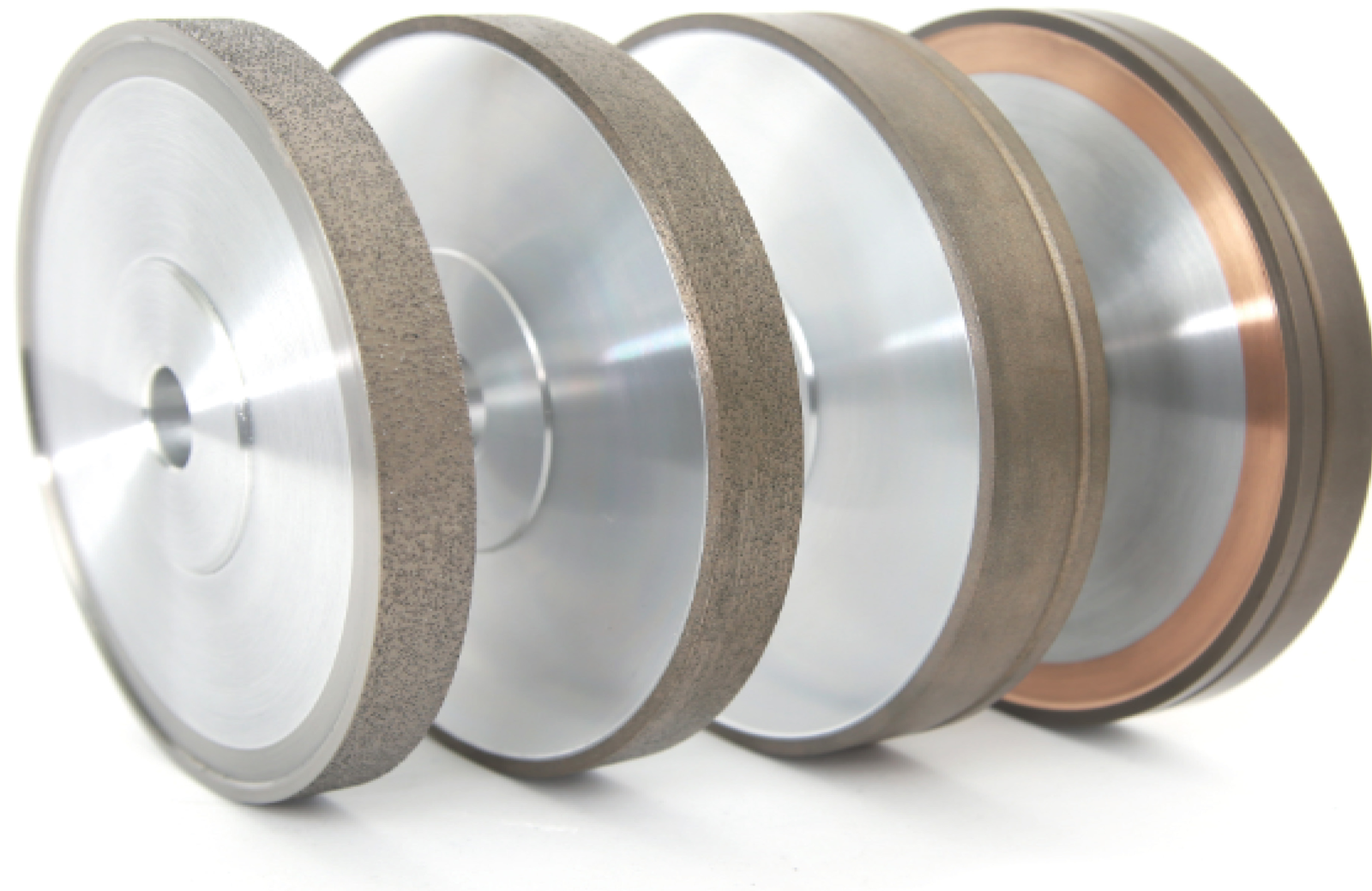

Schleifscheiben für optische Linsen

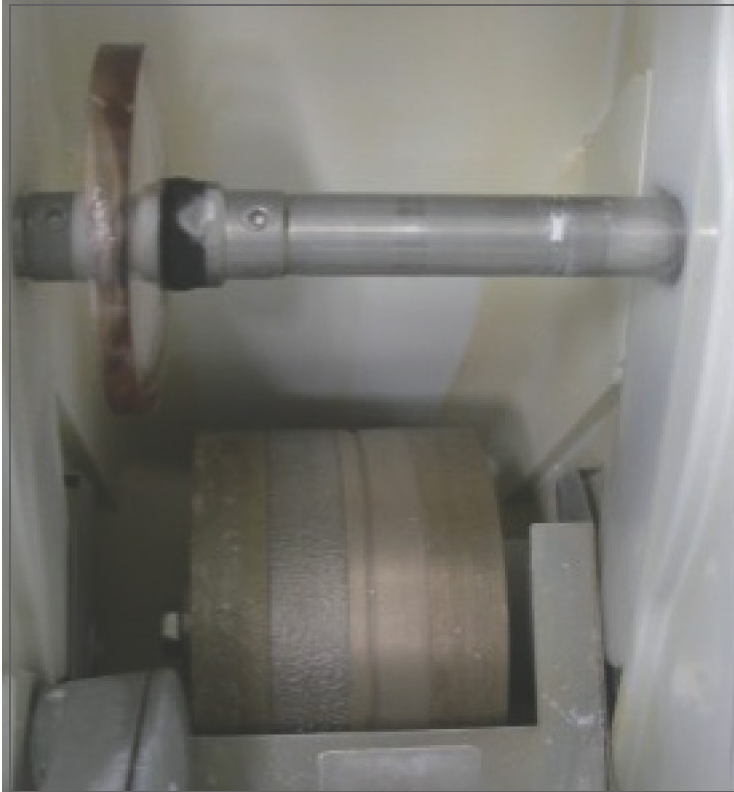

Das Schleifprogramm deckt Glas, Kunststoffe, Polycarbonat, hochbrechende Materialien und CR39 ab. Die Bearbeitungsstufen umfassen Schruppen, Schlichten, Polieren und Nuten. Das Funktionsschema ordnet die drei Scheibenbereiche dem Schruppen mit BSL-/Metallbindung, dem Schlichten mit Metallbindung und dem Polieren mit Metallbindung zu. GL und PL bleiben als Anwendungskennungen erhalten. Die angegebenen Abmessungen nutzen die D-Kennung der Unterlage.
| Bearbeitung | Typ | Körnung | Abmessung |
|---|---|---|---|
| Schruppen (GL) | MD-1A1 | #80 | 100D, 155D |
| Schruppen (PL) | BSL | #60 | 100D, 155D |
| Schlichten | MD-1EE6Y | #400 | 60D, 100D, 155D |
| Polieren | MD-1EE6Y | #3000 | 60D, 100D, 155D |
| Nuten | MD-14F1 | #270 | 20D |

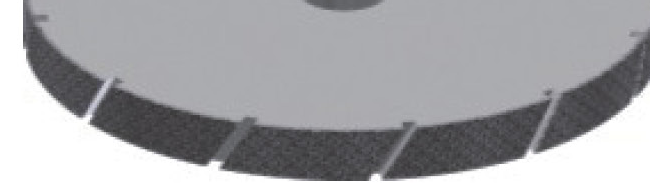

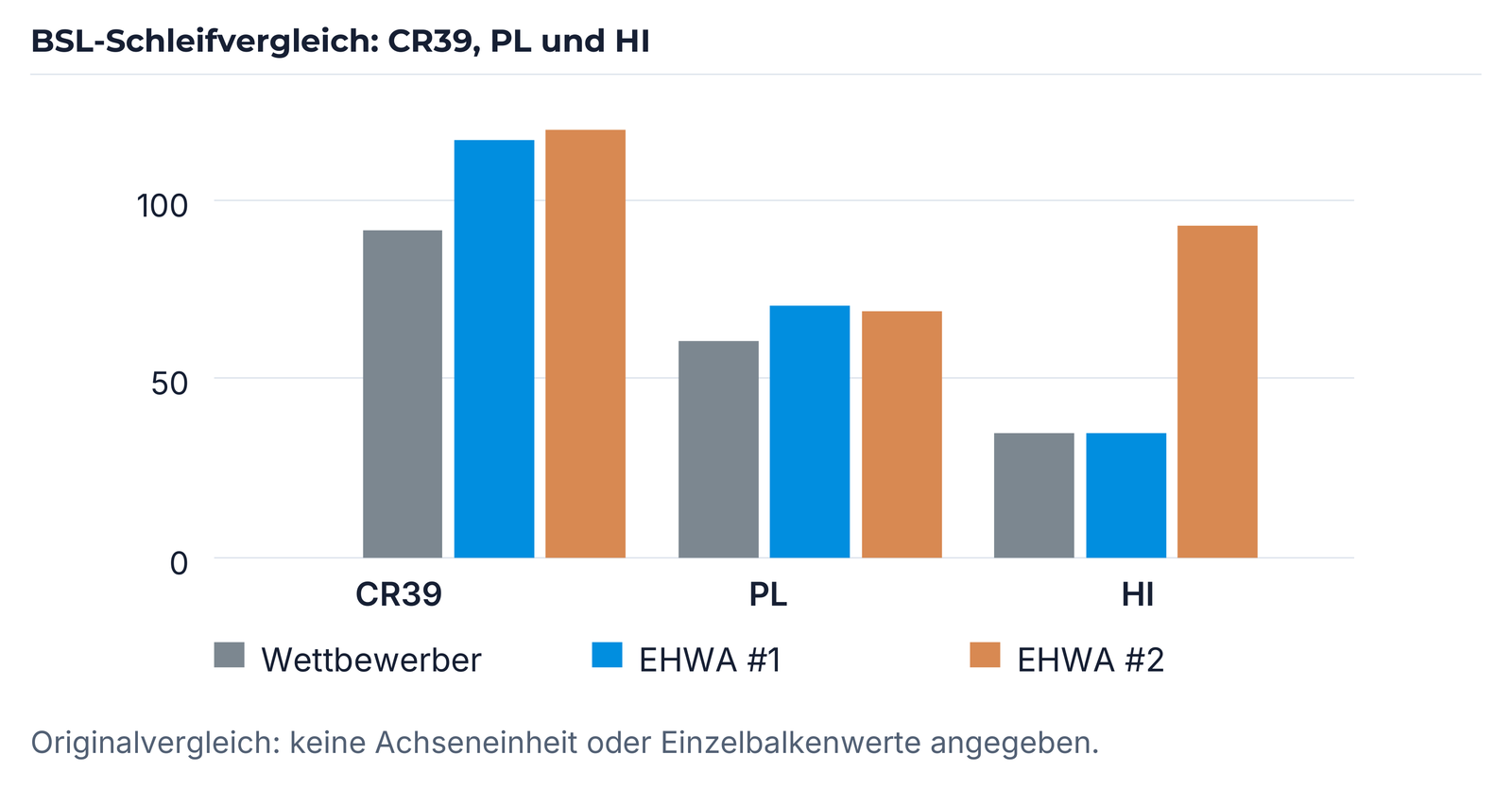

BSL: Schlitz- und gerade Ausführung

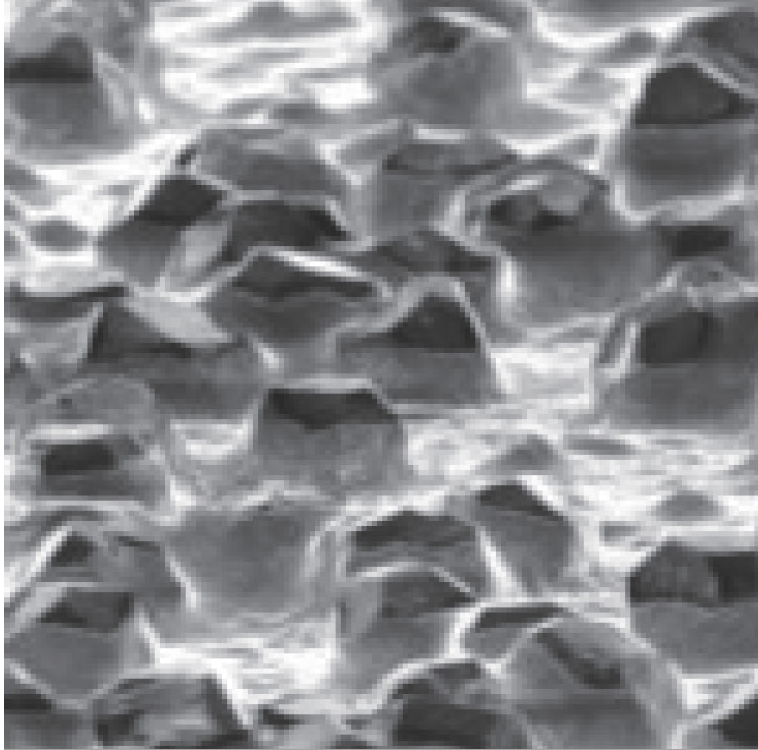

Der Vergleich stellt Wettbewerber, EHWA #1 und EHWA #2 für CR39, PL und HI gegenüber. EHWA #1 wird als Schlitz-Ausführung und EHWA #2 als gerade Ausführung gezeigt. Das Gefügebild ergänzt die Werkzeugoberfläche. Die Grafik bewahrt die gedruckte Achse 0 / 50 / 100 und die Balkengeometrie; die Quelle nennt keine Achseneinheit und keine Zahlenwerte an den einzelnen Balken.

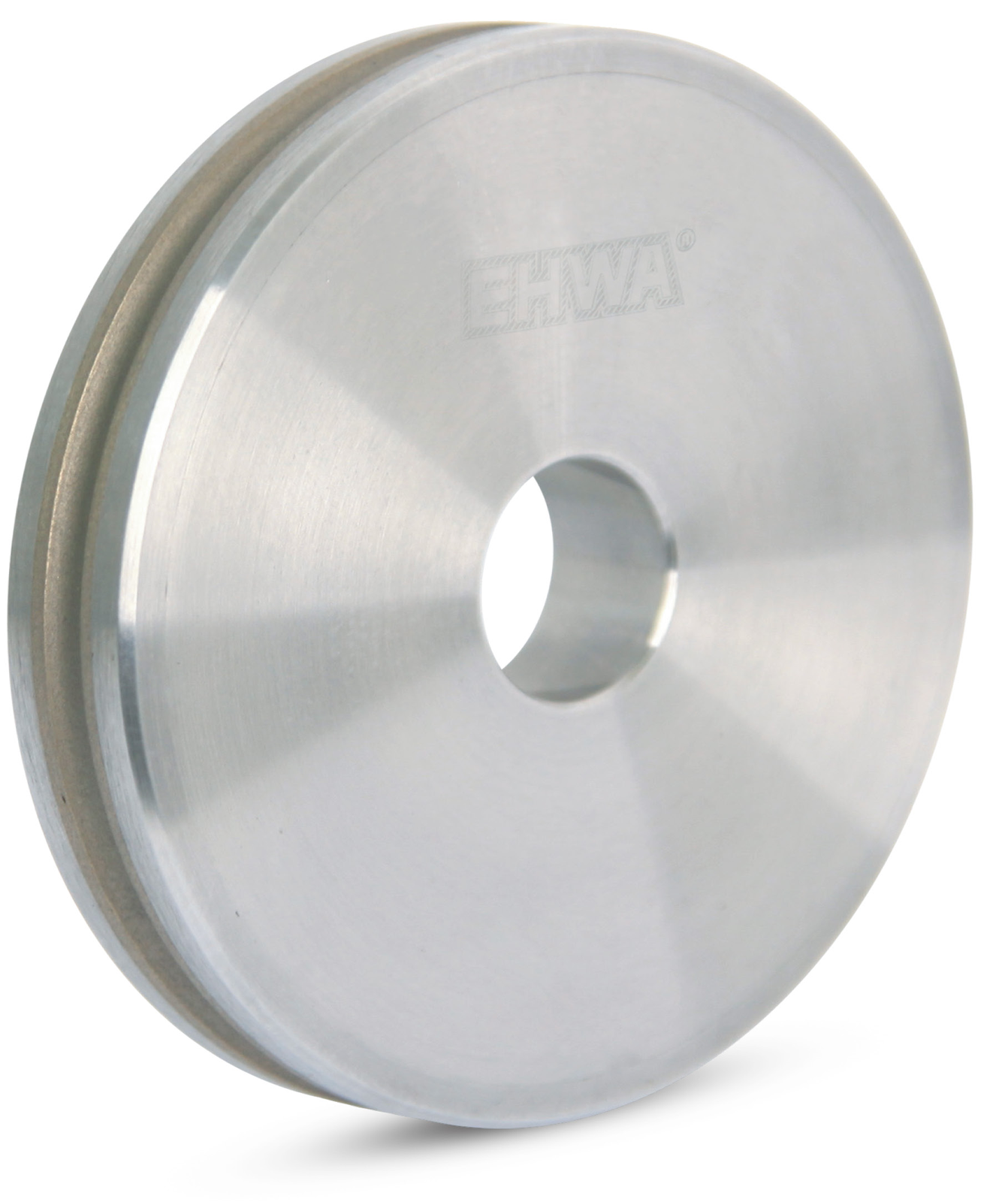

Metallbindungen für Fahrzeugglaskanten
Metallgebundene Diamantscheiben dienen dem Rundkantenschliff (Pencil edging) und dem Säumen beziehungsweise Kantenbrechen (Seaming) von Fahrzeugscheiben. Die Bindung wird zu Glasart, Körnung und gewünschter Kantenqualität gewählt. B- und C-Bindungsserien sind für D54~D35 aufgeführt. Die Kategorie „High Quality G (D35~)“ wird als Kennung der Tabelle beibehalten. Die Markierungen geben die jeweiligen Zuordnungen wieder; ein Strich ersetzt ein leeres Quellfeld.
| Bindung | General (D54 or D46) | High Quality G (D35~) | Merkmal |
|---|---|---|---|
| MB21 | — | ● | Sehr gute Schleifleistung |
| MC6 | ● | ● | Allgemeine Bindung |
| MC9 | ● | — | Längere Standzeit und gute Qualität |
| MC11 | ● | — | Längste Standzeit im angegebenen Programm |
G-Bindungsserie und Eagle-Gefüge

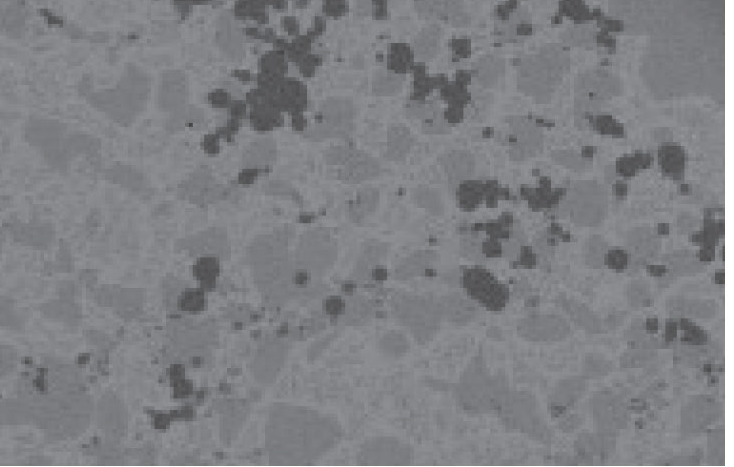

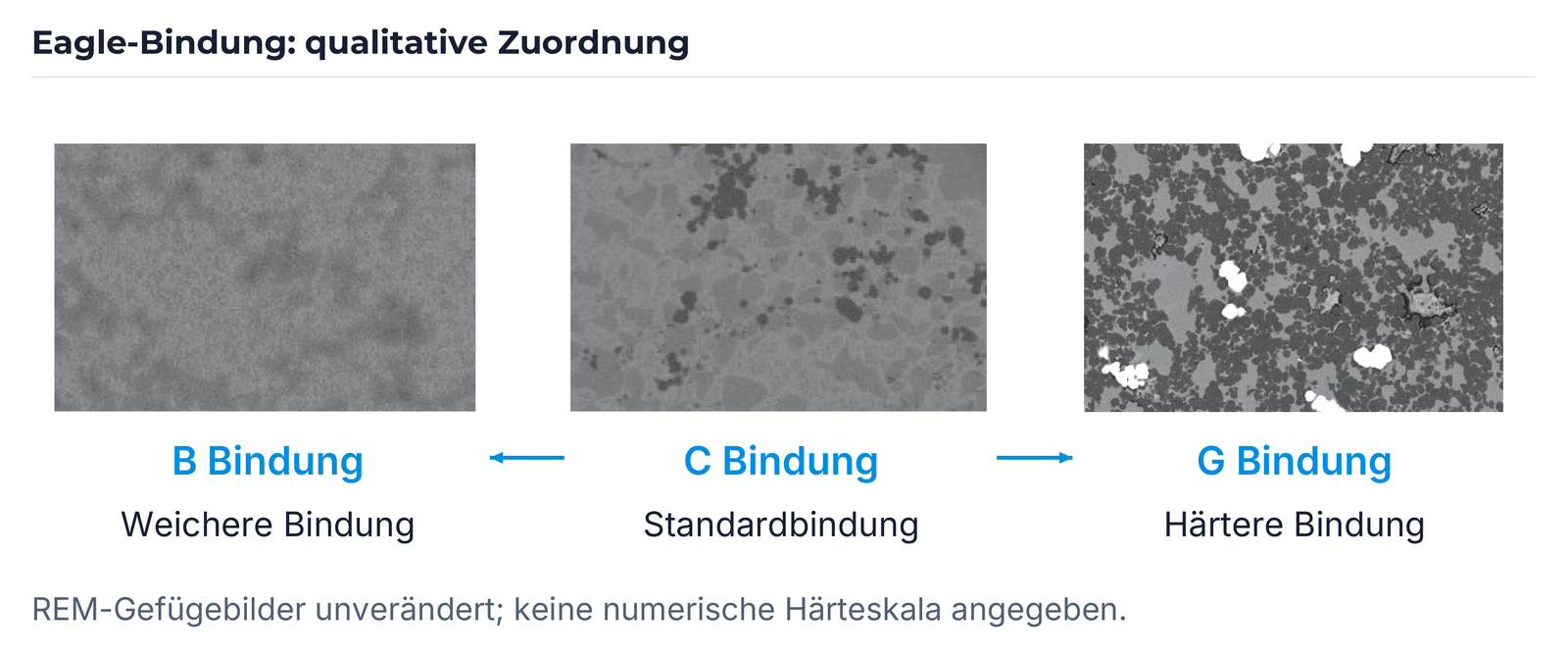

Die G-Bindungsserie ist für D91~D76 aufgeführt und unterscheidet vorgespanntes Glas von Verbundglas. Die REM-Aufnahmen zeigen die Eagle-Bindungen B, C und G: B ist als weichere Bindung, C als Standardbindung und G als härtere Bindung dargestellt. Das ist eine qualitative Zuordnung ohne ergänzte Härtewerte.
| Bindung | Vorgespanntes Glas | Verbundglas | Merkmal |
|---|---|---|---|
| MG7 | — | ● | Sehr gute Schleifleistung |
| MG16C | ● | ● | — |
| MG21N | ● | — | Längere Standzeit und gute Qualität |
| MG72 | ● | — | Längere Standzeit und hohe Schleifgeschwindigkeit |

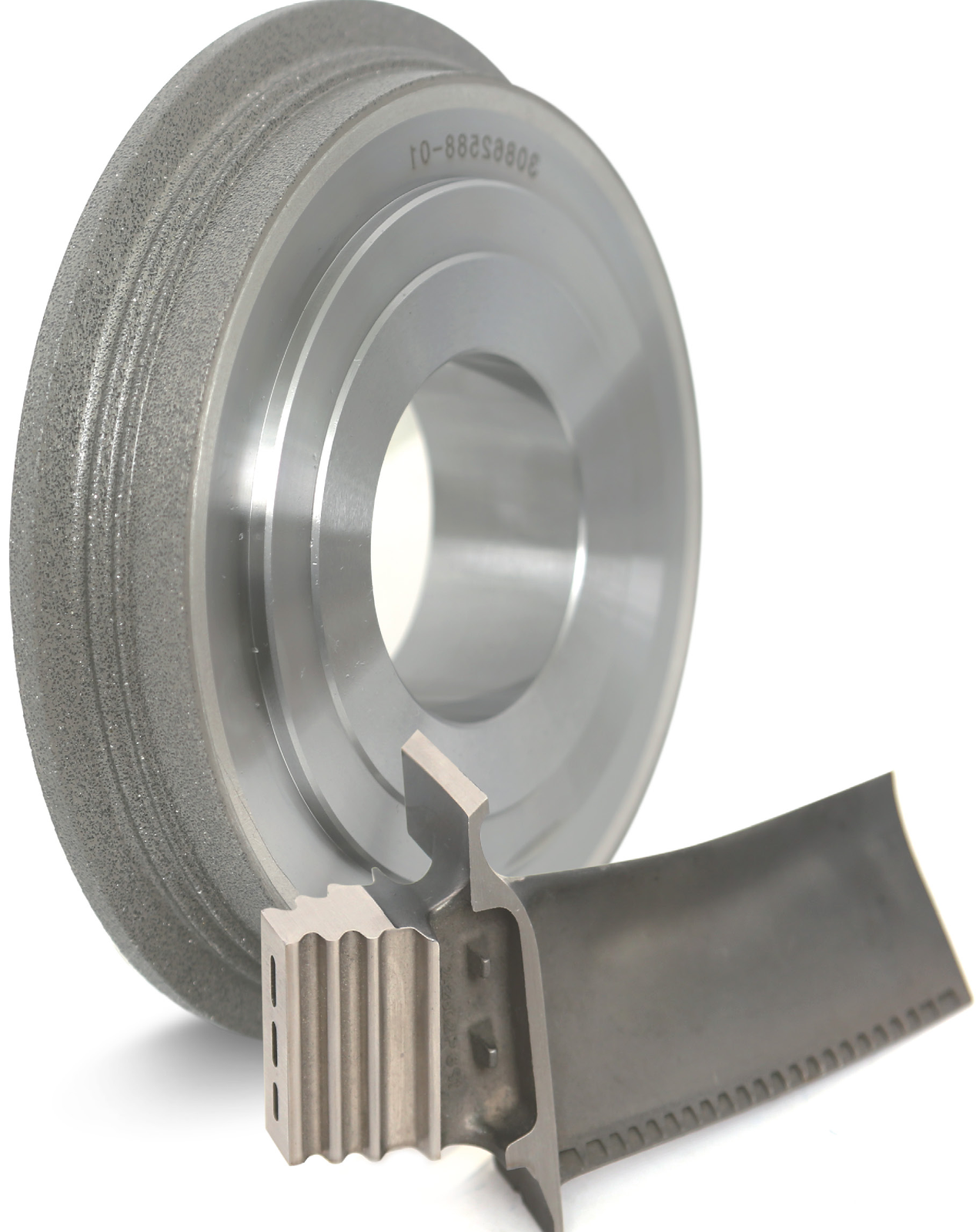

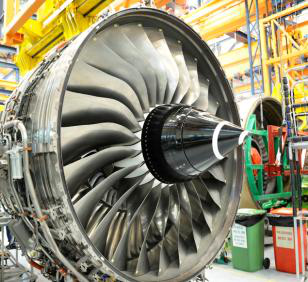

Abrichtrollen für Turbinenschaufeln

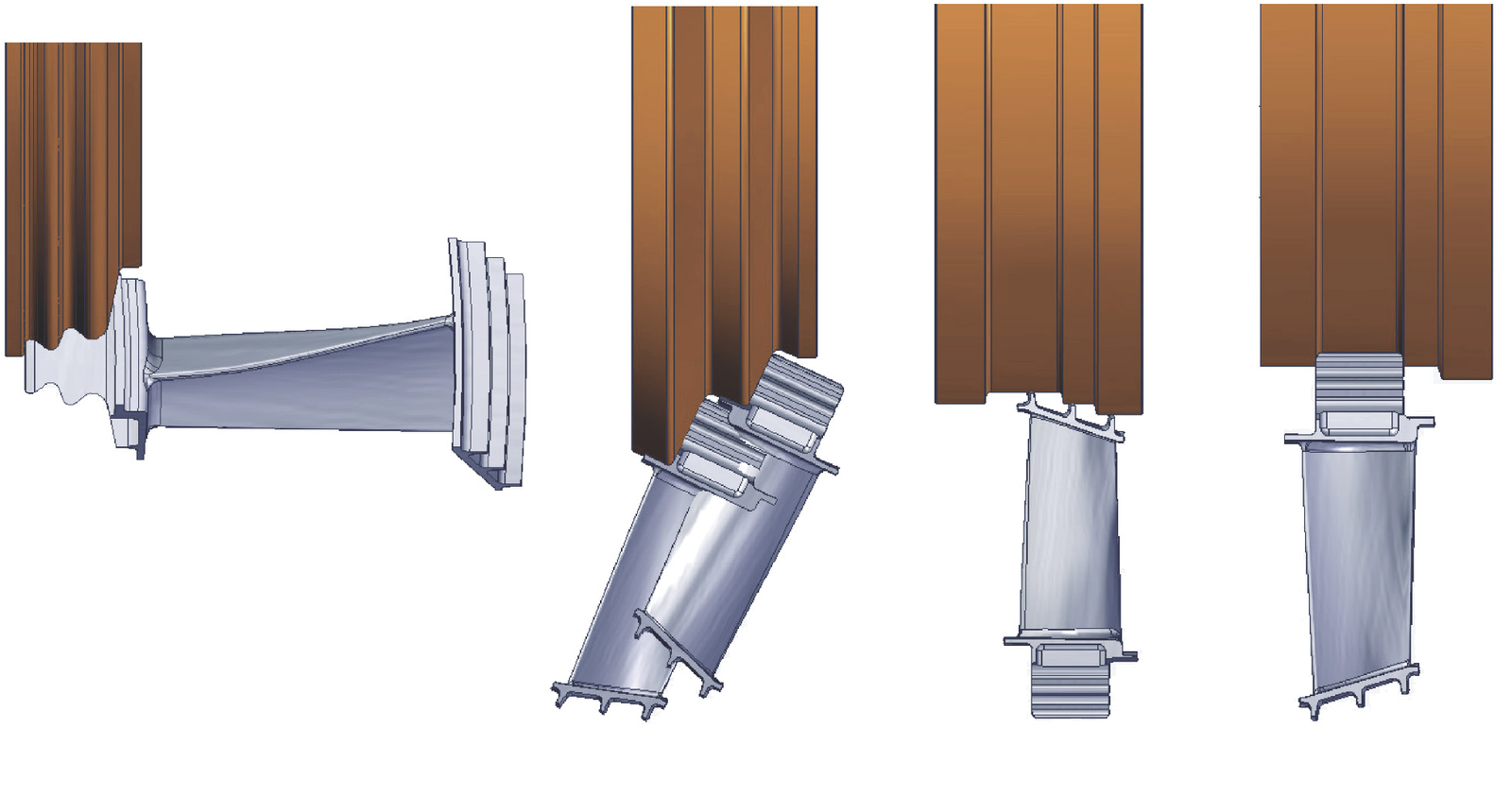

Werkstückbezogen ausgelegte Abrichtrollen verbinden hohe Werkzeugpräzision mit langer Standzeit. EHWA beschreibt eine stabile Abrichtleistung beim Tiefschleifen (Creep-feed grinding). Vier Kontaktstellungen zeigen die Anpassung an unterschiedliche Schaufelprofile. Die Abbildung des Abrichtwerkzeugs mit Schaufelbauteil und das Triebwerksfoto veranschaulichen die Anwendung.

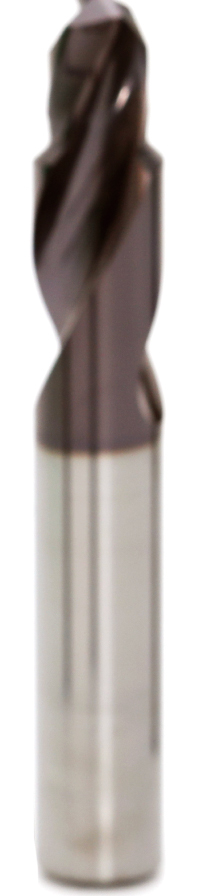

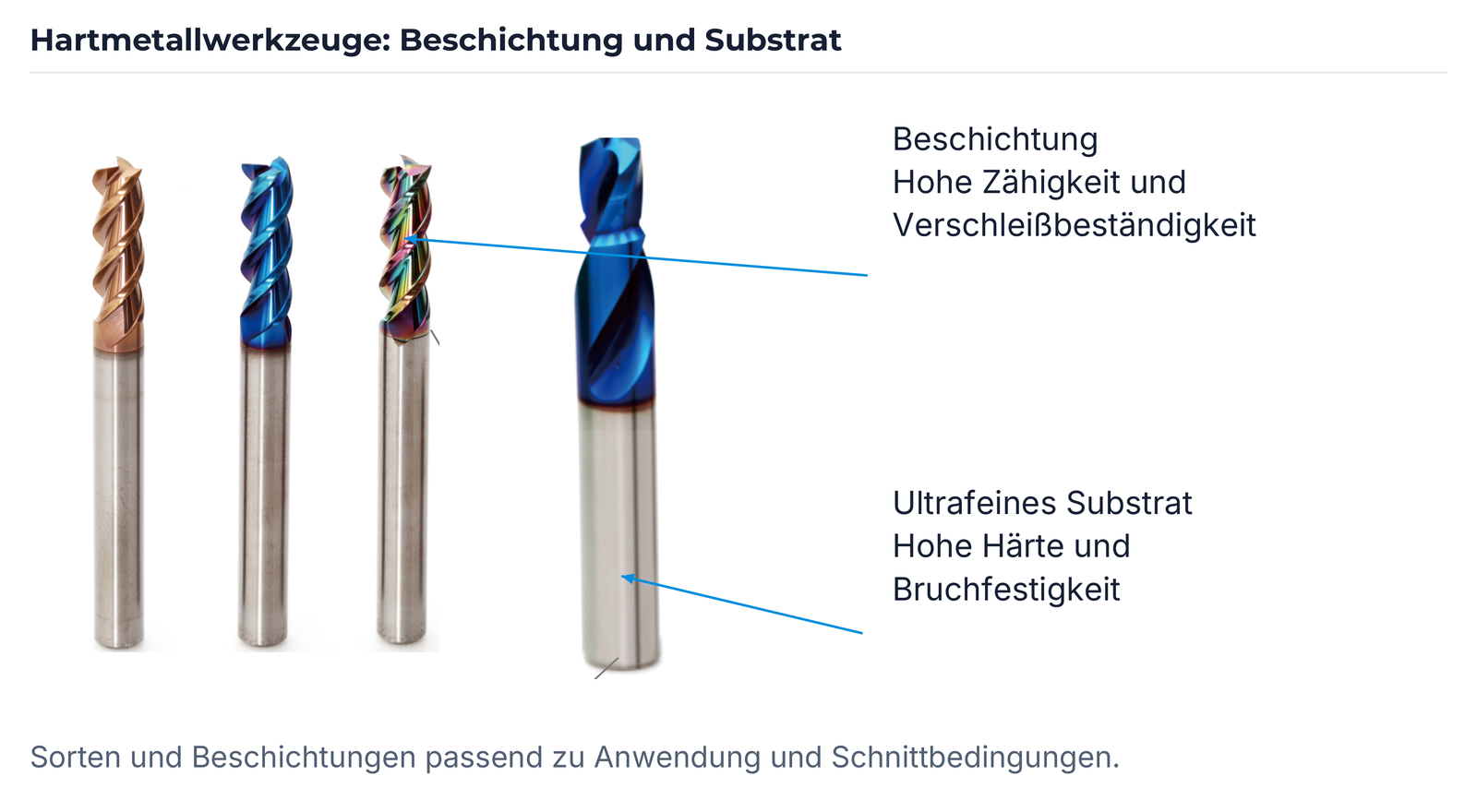

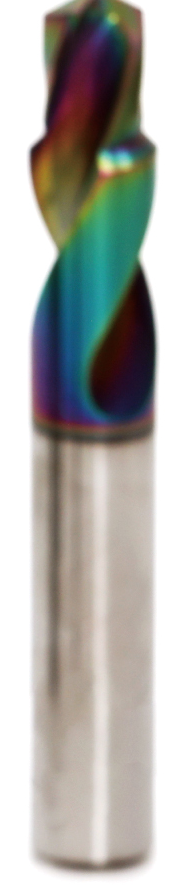

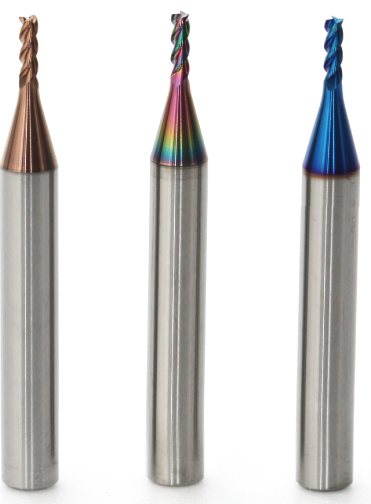

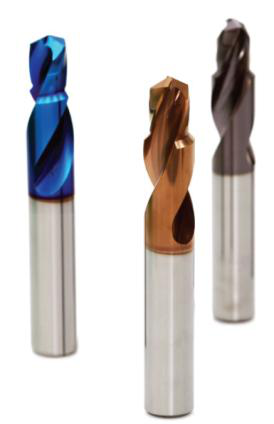

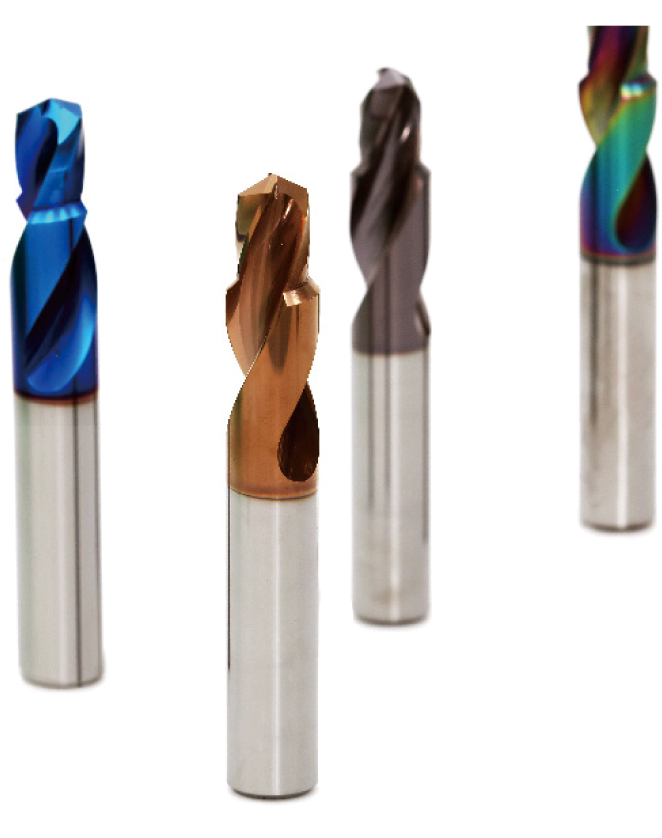

Hartmetall-Schaftfräser und Bohrer

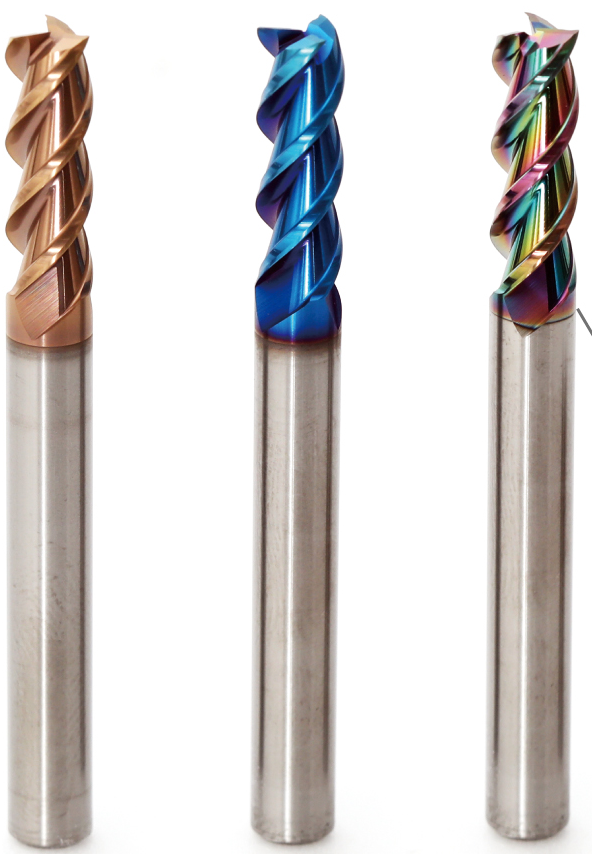

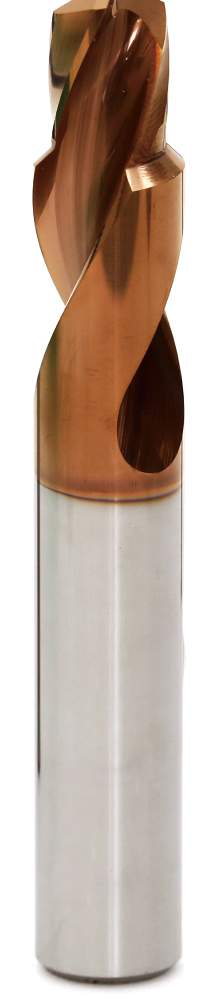

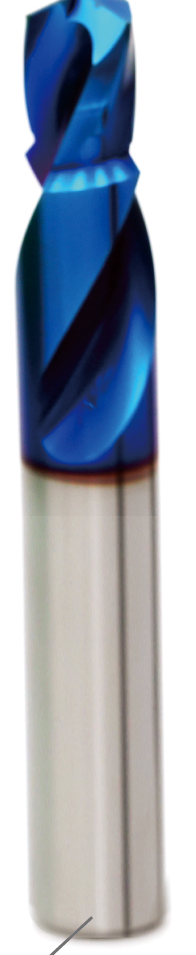

EHWA stimmt Hartmetallsorten und Beschichtungen auf die Anwendung und die Bearbeitungsbedingungen ab. Die Beschichtung unterstützt hohe Zähigkeit und Verschleißbeständigkeit; das ultrafeine Substrat verbindet hohe Härte mit hoher Bruchfestigkeit. Die Werkzeugbilder bewahren die unterschiedlichen beschichteten Fräser- und Bohrerausführungen sowie die kleinen Werkzeugvarianten.

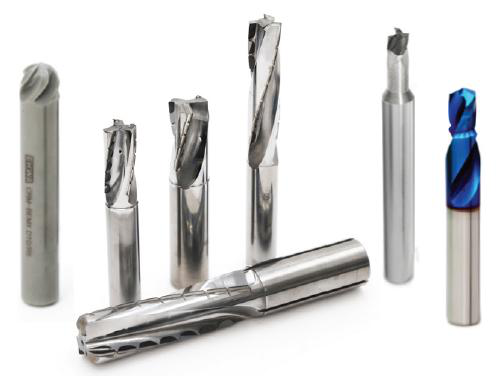

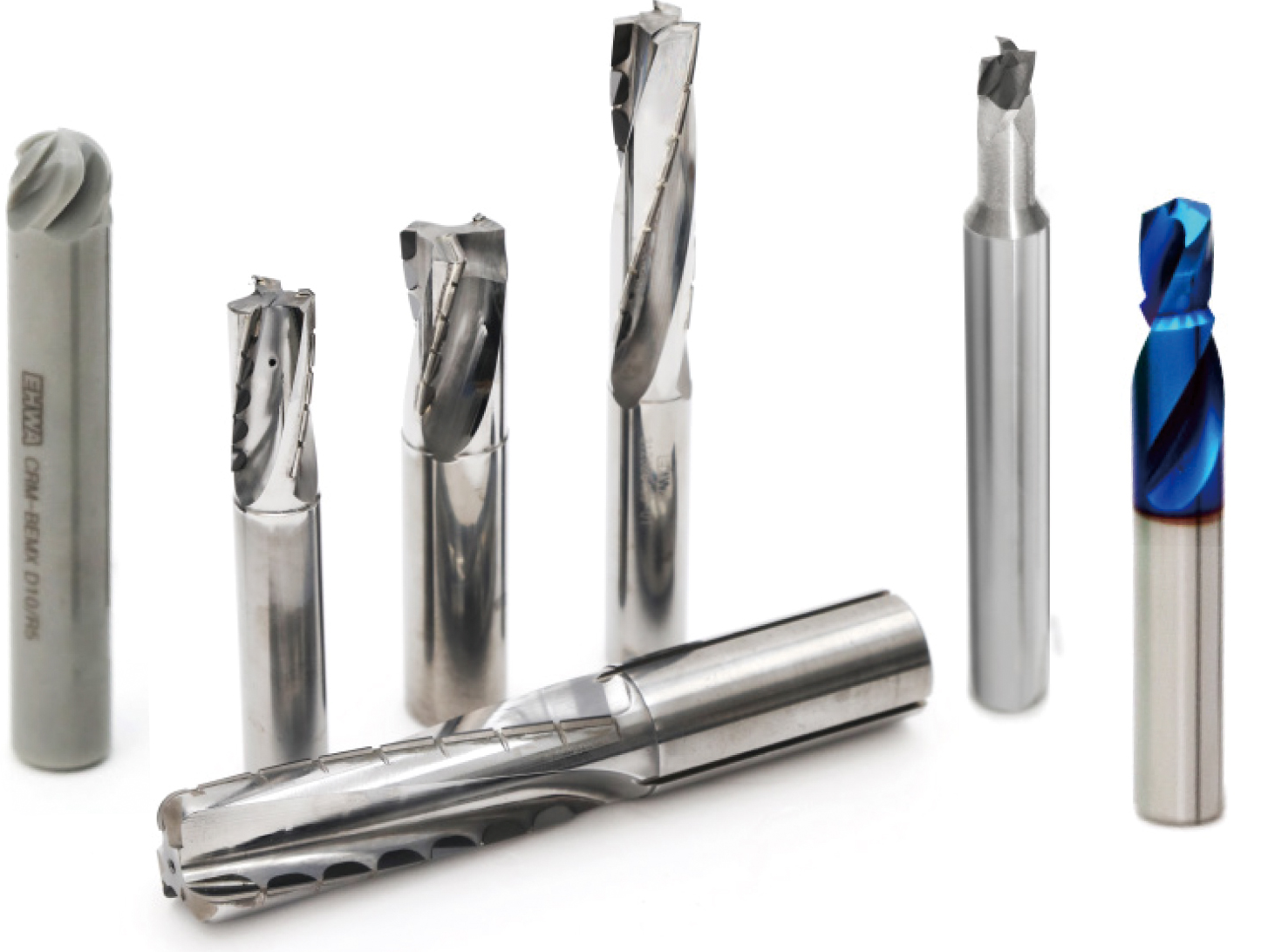

Rotierende Werkzeuge für Aluminium, CFRP und HRSA
Aluminium und CFRP unterstützen Leichtbaukonzepte mit günstigem Festigkeits-Gewichts-Verhältnis in der Luftfahrt. Die abrasiven Fasern und der gerichtete Aufbau von CFRP stellen besondere Anforderungen an Schneidkante und Verschleißbeständigkeit. EHWA bietet dafür rotierende Werkzeuge mit scharfen Schneiden und hoher Verschleißbeständigkeit. Helikale Schaftfräser sind auf hohe Vorschübe, hohe Abtragsleistung und zuverlässige Prozesse ausgerichtet. Für Nickellegierungen wie Inconel in Turbinen- und Strahltriebwerksbauteilen ergänzt ein helikaler Keramik-Schaftfräser das HRSA-Programm.
Produktlinien: TC, Keramik und PCD

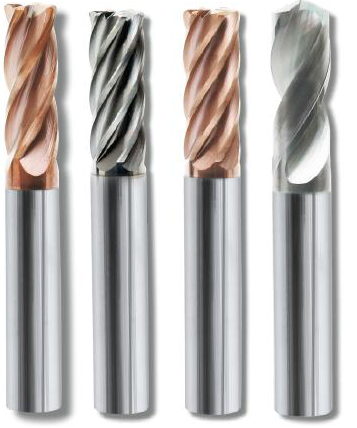

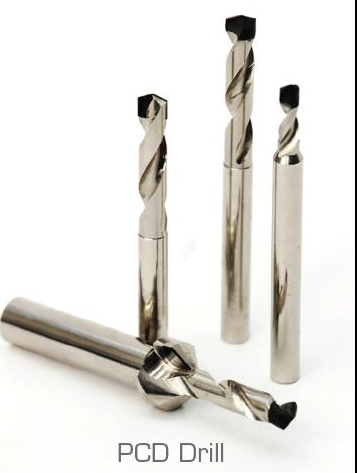

Die Produktübersicht unterscheidet TC-Ausführungen TA, H1, H2 und H3, Keramikformen 6F, BALL und 4F sowie PCD-Ausführungen 1Z, 2Z und 3Z. TC-Schaftfräser und PCD-Bohrer sind zusätzlich als vollständige Werkzeuggruppen dargestellt. Die Bilder bewahren die jeweiligen Kopfformen und Beschichtungsfarben.
| Werkzeuggruppe | Ausführung |
|---|---|
| TC | TA |
| TC | H1 |
| TC | H2 |
| TC | H3 |
| Keramik | 6F |
| Keramik | BALL |
| Keramik | 4F |
| PCD | 1Z |
| PCD | 2Z |
| PCD | 3Z |

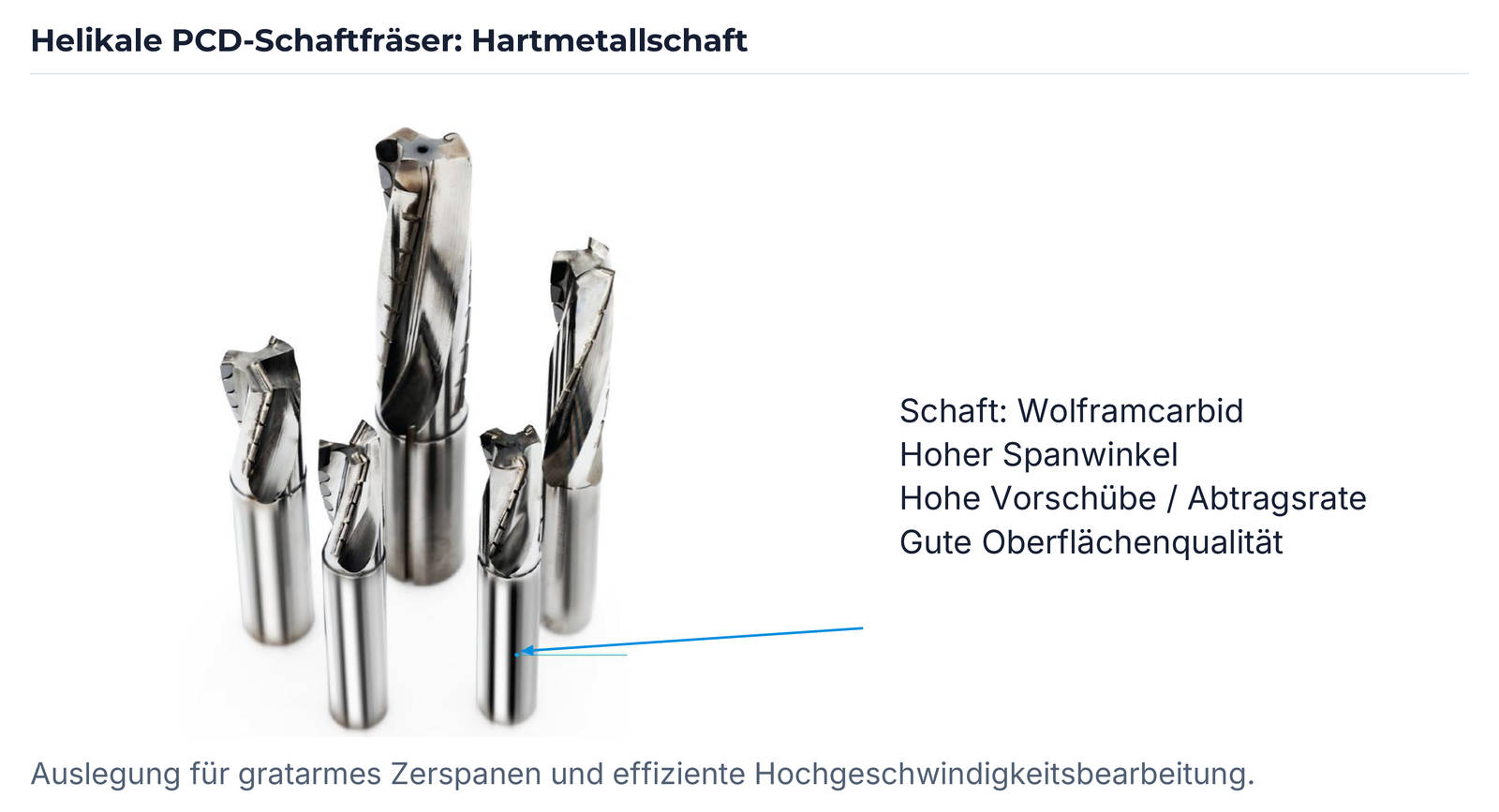

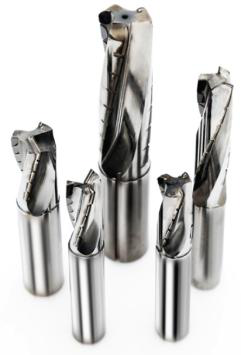

Helikale PCD-Schaftfräser
Helikale PCD-Schaftfräser verbinden hohe Vorschübe und Abtragsleistung mit einer auf zuverlässige Bearbeitung ausgelegten Geometrie. Der hohe Spanwinkel unterstützt gratarmes Zerspanen; weitere Merkmale sind hohe Geschwindigkeit, hohe Effizienz und gute Oberflächengüte. Der Schaft besteht aus Wolframcarbid. Werkzeug und Prozess werden passend zu Bauteil und Werkstoff abgestimmt.

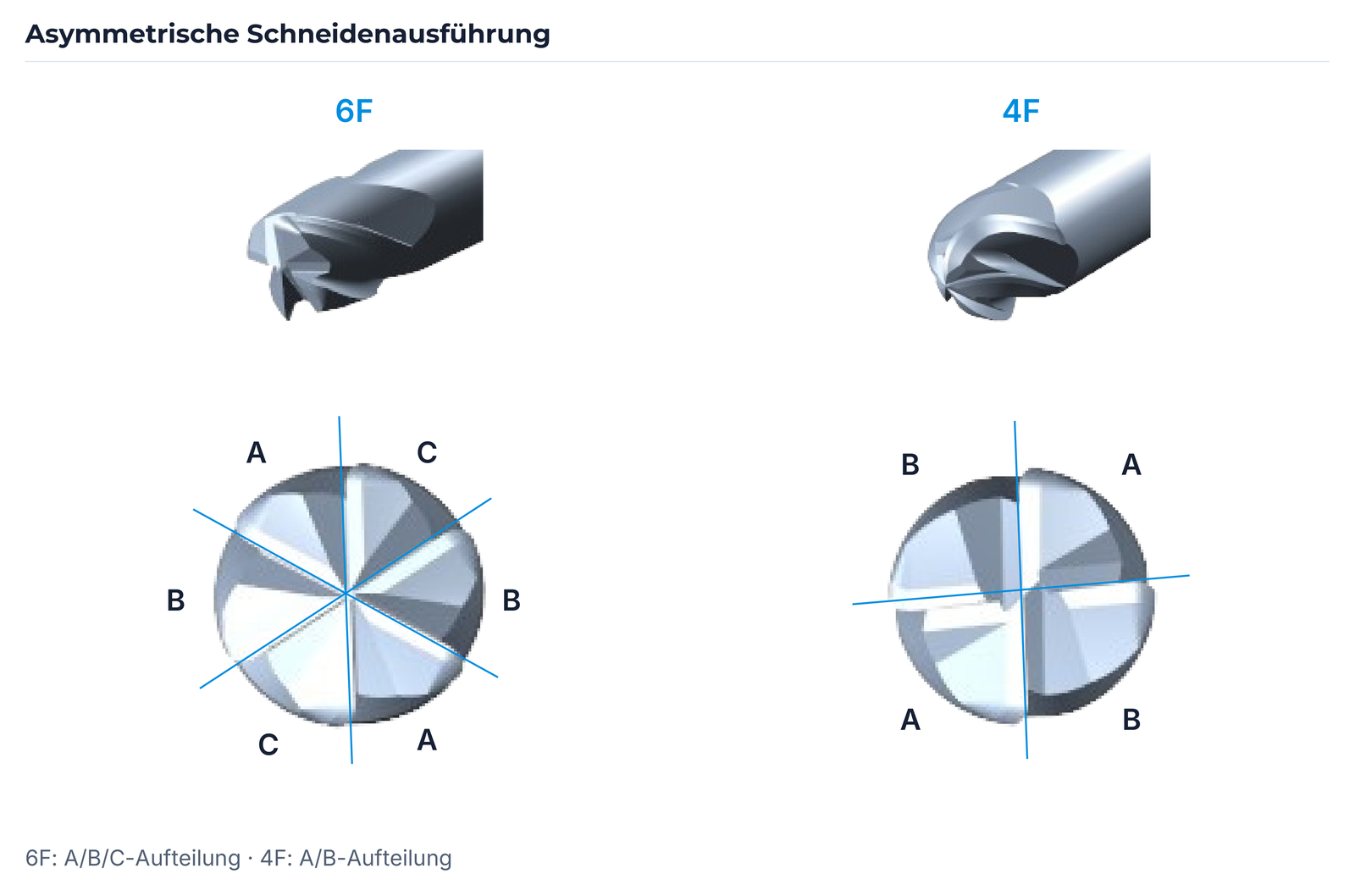

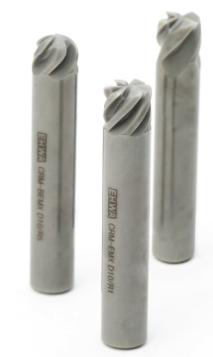

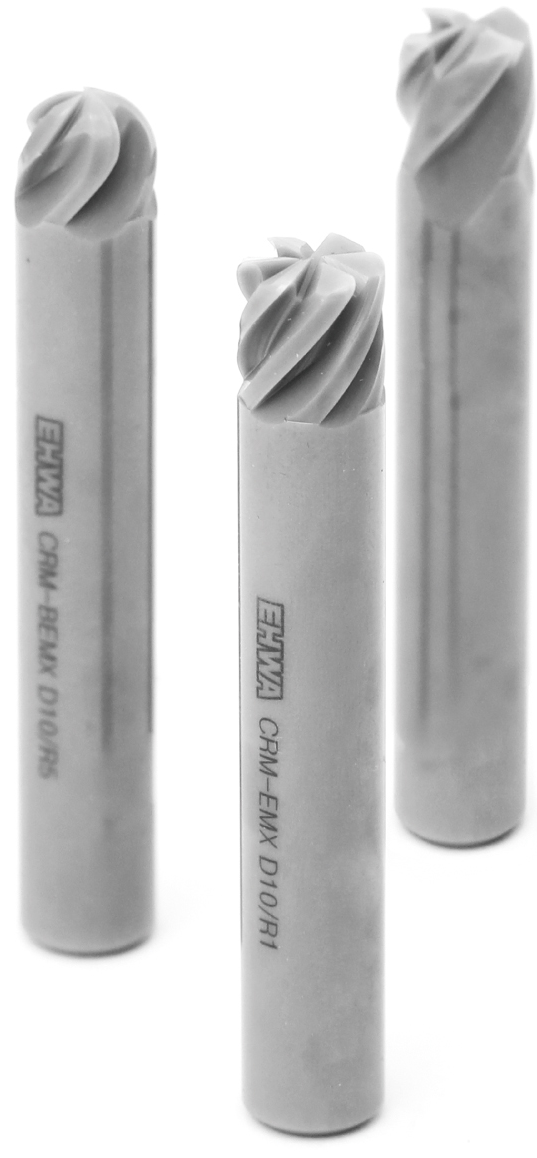

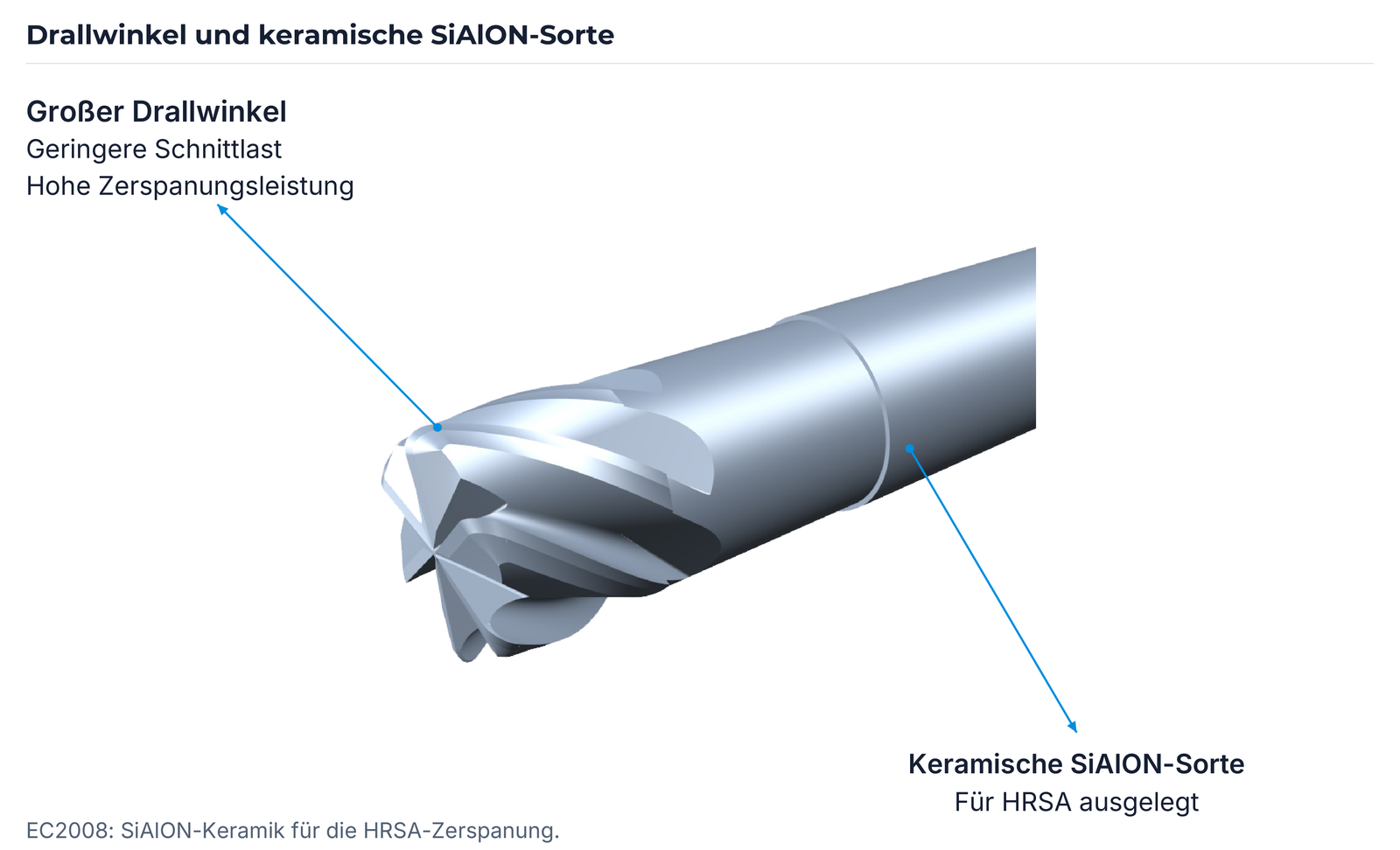

EC2008: Keramik-Schaftfräser für HRSA
SiAlON-Keramik basiert auf Silizium (Si), Aluminium (Al), Sauerstoff (O) und Stickstoff (N). Die EC2008-Materialbeschreibung hebt die hohe Wärmebeständigkeit und niedrige Wärmeleitfähigkeit hervor. Diese thermischen Eigenschaften unterstützen die Werkzeugauslegung für anspruchsvolle Bearbeitungsbedingungen mit hohen Temperaturen und Druckbelastungen, etwa bei Turbinen- und Automobilmotorbauteilen. Der große Drallwinkel soll die Schnittlast verringern und eine hohe Zerspanungsleistung ermöglichen. Die asymmetrische Schneidenausführung ist für 6F mit A/B/C und für 4F mit A/B dargestellt. Die Quelle nennt dafür keine zusätzlichen Winkel- oder Wärmeleitfähigkeitswerte.
| Merkmal | EHWA-Angabe |
|---|---|
| Sorte | EC2008 |
| Werkstoff | SiAlON |
| Farbe | Dark Olive Green |
| Werkstückwerkstoff | HRSA (Heat-Resistant Super Alloy) |

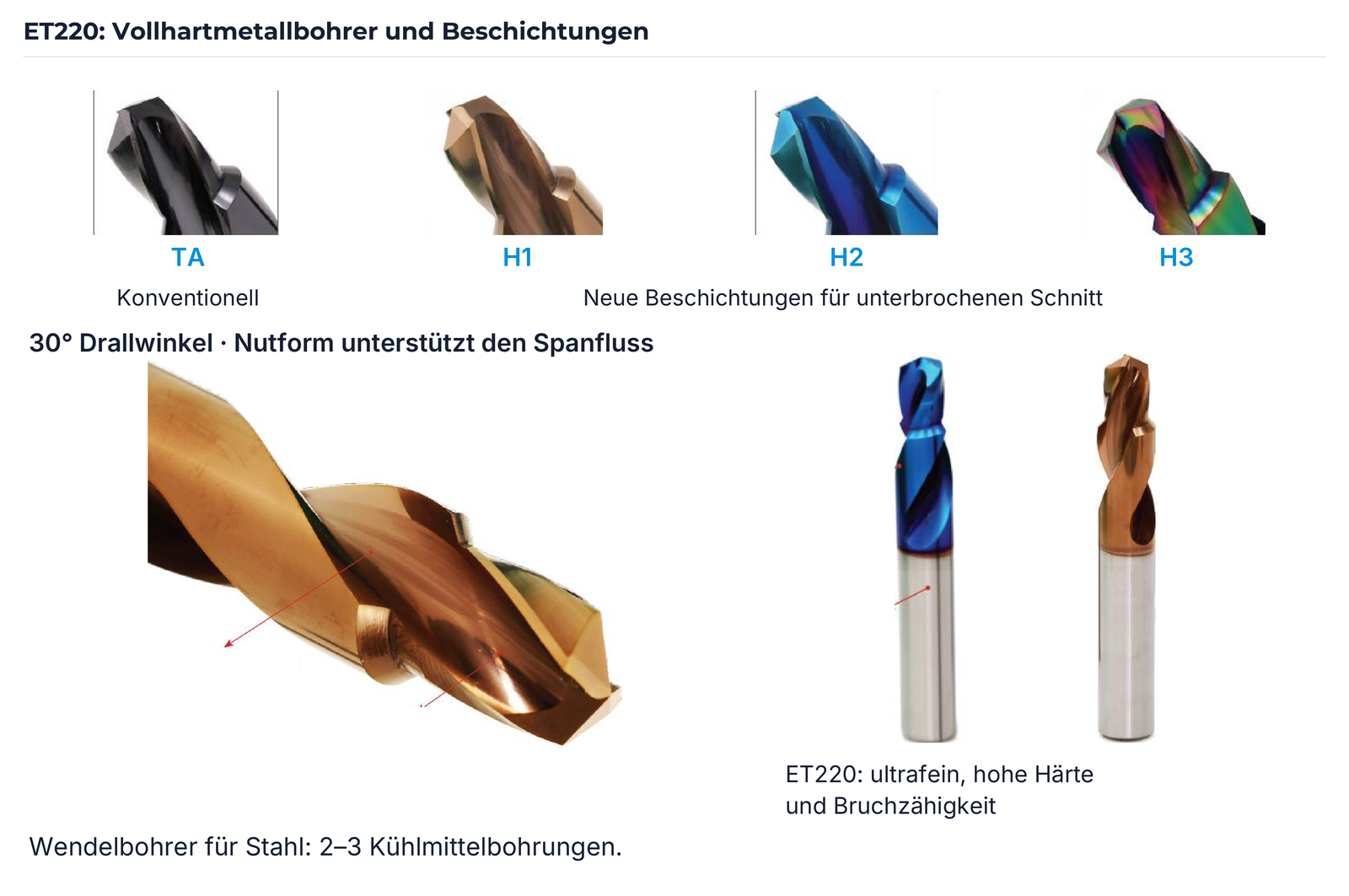

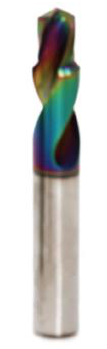

ET220: Vollhartmetallbohrer für Stahl
ET220 ist als ultrafeines Hartmetall mit hoher Härte und hoher Bruchzähigkeit beschrieben. Die Wendelbohrer für Stahl besitzen 2–3 Kühlmittelbohrungen. Ein Drallwinkel von 30° und eine auf fließenden Spanabtransport ausgelegte Nutform ergänzen die Beschichtung mit hoher Zähigkeit und Verschleißbeständigkeit. Die Beschichtungsübersicht trennt die konventionelle TA-Ausführung von H1, H2 und H3 für unterbrochenen Schnitt.
| Merkmal | EHWA-Angabe |
|---|---|
| Sorte | ET220 |
| Substrat | Ultrafein; hohe Härte und Bruchzähigkeit |
| Werkstückwerkstoff | Stahl |
| Kühlmittelbohrungen | 2–3 |
| Drallwinkel | 30° |
| Nutform | Unterstützt den Spanfluss |
| Beschichtung | Hohe Zähigkeit / Verschleißbeständigkeit |
| Serie | Zuordnung |
|---|---|
| TA | Konventionelle Beschichtung |
| H1 | Neue Beschichtung für unterbrochenen Schnitt |
| H2 | Neue Beschichtung für unterbrochenen Schnitt |
| H3 | Neue Beschichtung für unterbrochenen Schnitt |

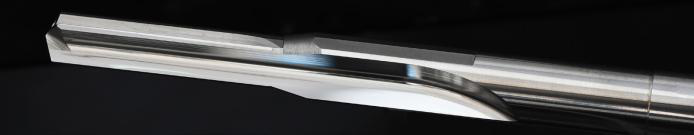

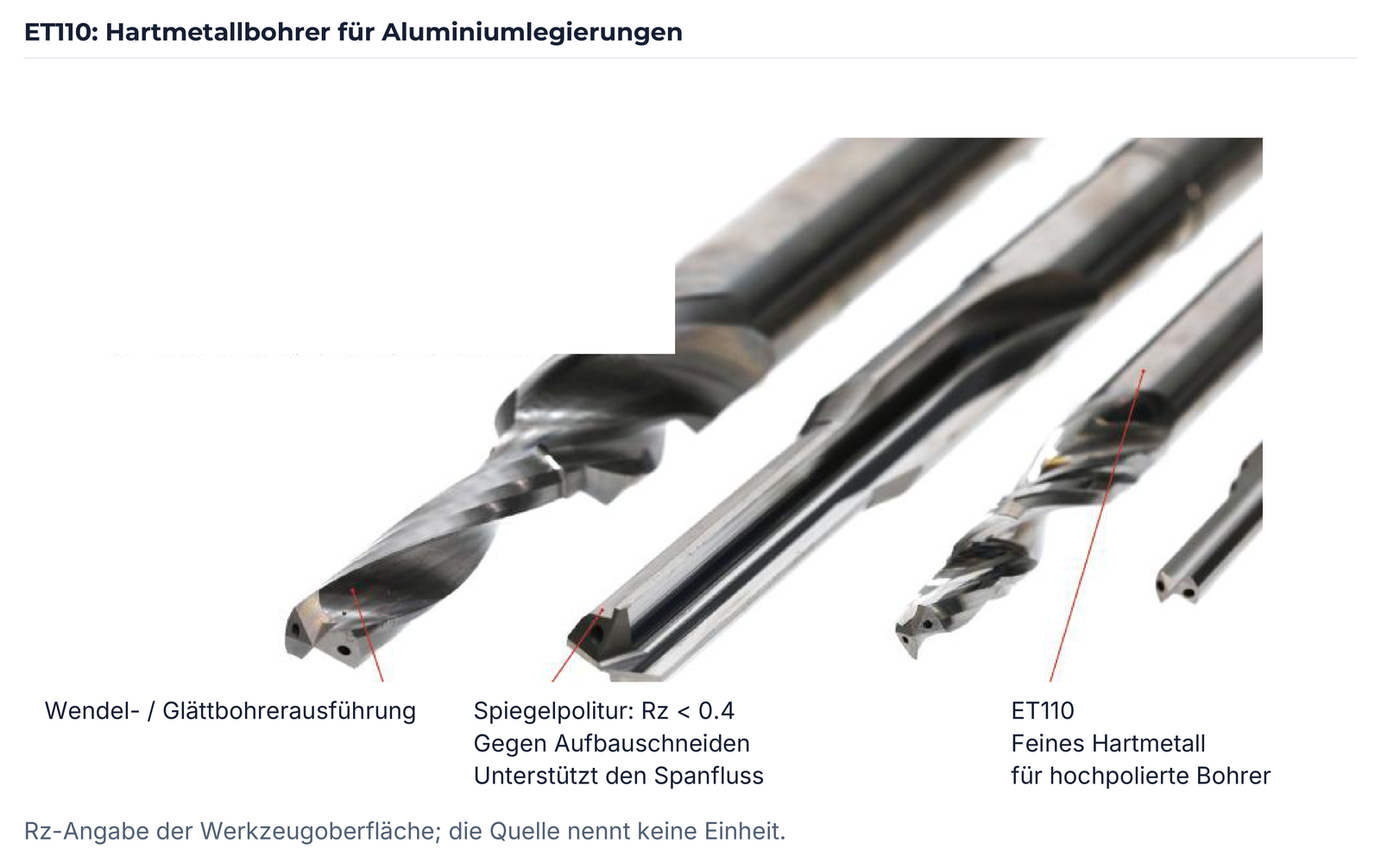

ET110: Bohrer für Aluminiumlegierungen
ET110 verwendet feines Hartmetall mit polierter Oberfläche und ist für hochpolierte Bohrer beschrieben. Das Programm zeigt Wendel- und Glättbohrerausführungen. Die Werkzeugoberflächenangabe Rz < 0.4 wird mit dem Ziel geringer Aufbauschneidenbildung und günstigen Spanflusses verbunden. Für diesen Rz-Wert ist in der Unterlage keine Einheit angegeben; er ist kein Rauheitswert einer bearbeiteten Bohrung.
| Merkmal | EHWA-Angabe |
|---|---|
| Sorte | ET110 |
| Werkstückwerkstoff | Aluminiumlegierungen |
| Substrat | Feines Hartmetall |
| Oberfläche | Poliert; Rz < 0.4 |
| Bauformen | Wendelbohrer / Glättbohrer |

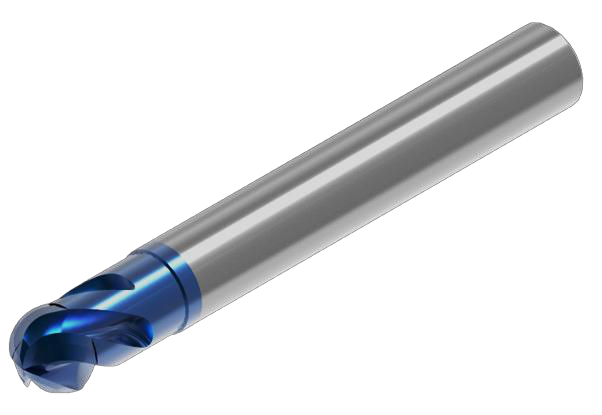

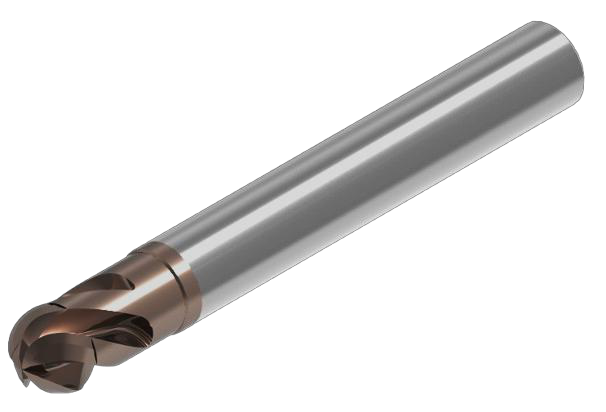

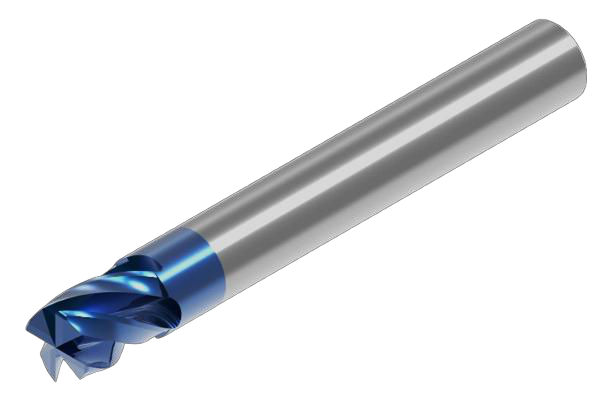

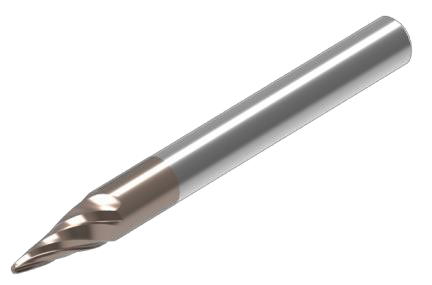

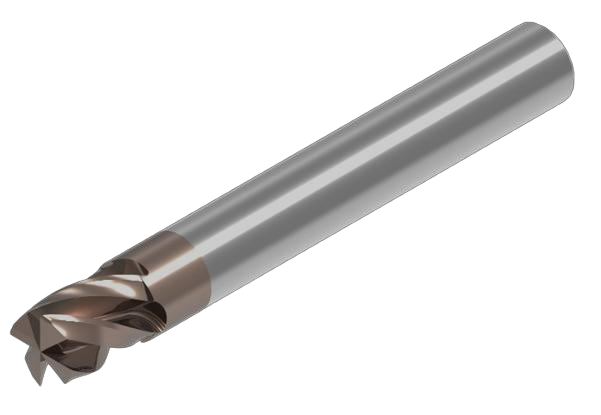

Vollhartmetall-Schaftfräser: drei Bauformen

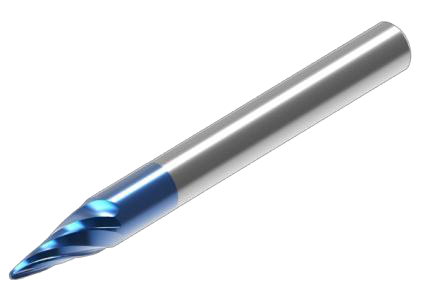

Kugelfräser, Schaftfräser für Seiten- und Planbearbeitung sowie konische Kugelfräser ergänzen das Programm. Die Anwendungstabelle bewahrt die unterschiedlichen Bearbeitungsaufgaben. Je Bauform sind die beiden in der Unterlage gezeigten Beschichtungsvarianten abgebildet.
| Bauform | Anwendung |
|---|---|
| Kugelfräser (Ball endmill) | Gekrümmte Konturen; Schruppen; Schlichten |
| Schaftfräser (Square endmill) | Seiten- und Planbearbeitung; Schruppen; Schlichten |
| Konischer Kugelfräser (Taper Ball endmill) | Gekrümmte Konturen; Schlichten |
Werkzeug und Prozess gemeinsam abstimmen
Für die Auswahl helfen Werkstoff, Zeichnung oder Bauteilkontur, Maschinenmodell und Aufnahme, Bearbeitungsaufgabe sowie die gewünschte Oberfläche. EHWA Europe stimmt Bauform, Bindung, Sorte und Ausführung zu diesen Angaben ab.
EHWA Europe · info@ehwadia.de · +49 6173 997780
