Helikale Keramikwerkzeuge für hitzebeständige Superlegierungen
Werkzeuge für anspruchsvolle Turbinen- und Motorbauteile

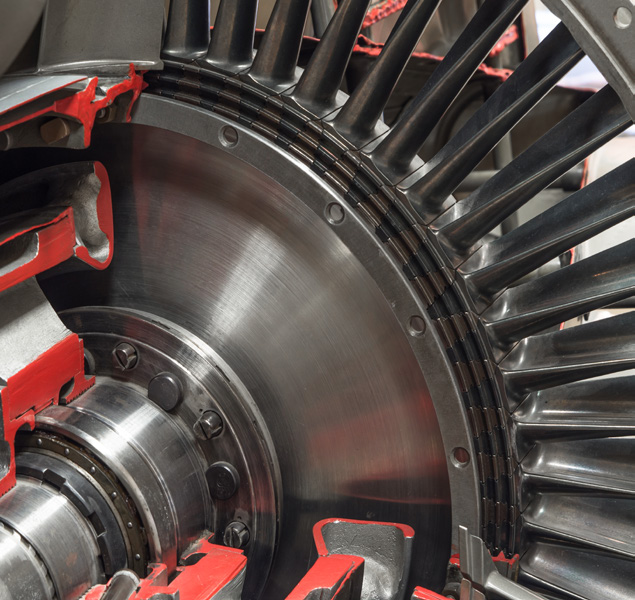

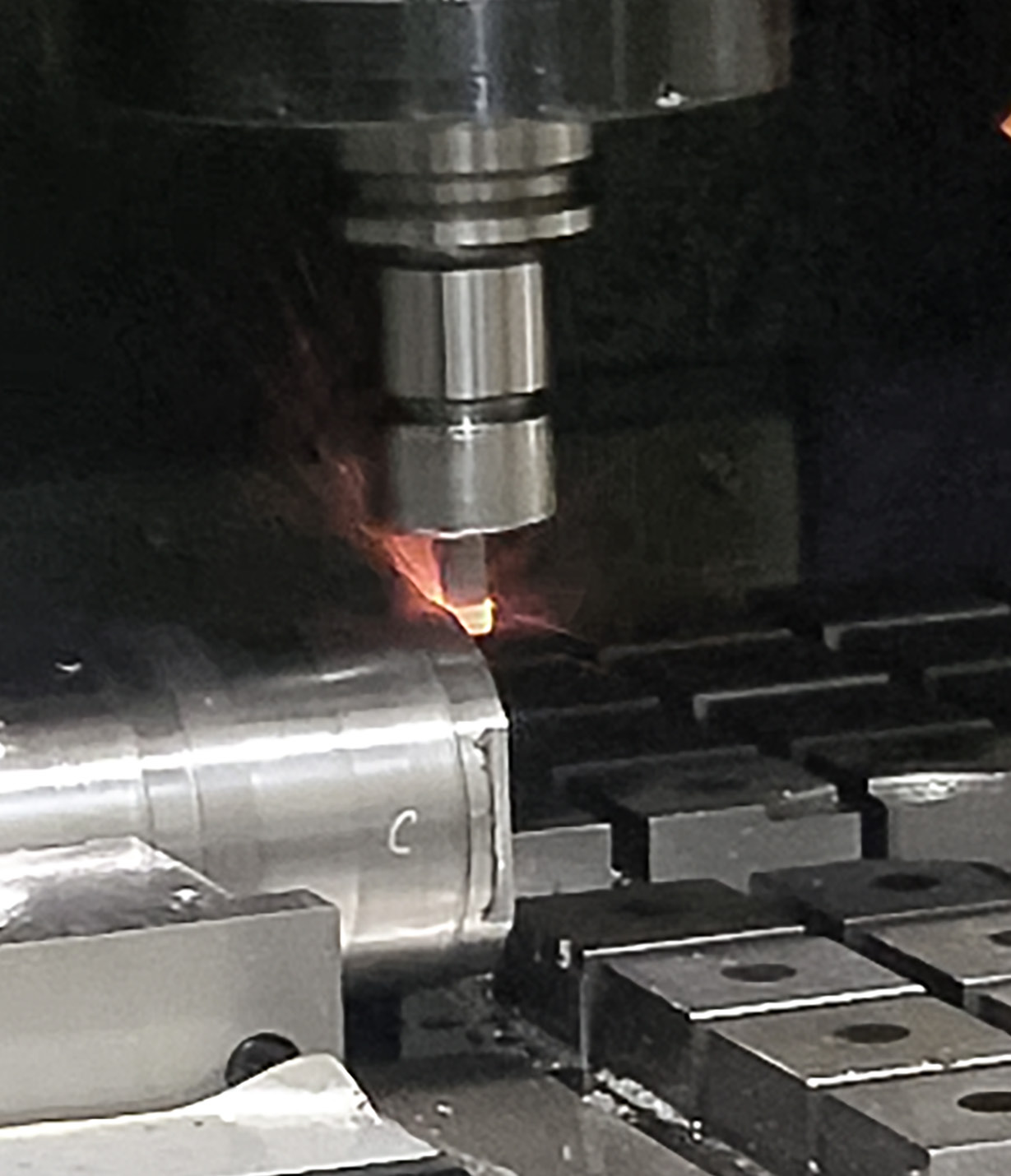

Hitzebeständige Superlegierungen (HRSA) verbinden hohe Temperaturbeständigkeit mit den Anforderungen an Funktion, geringes Bauteilgewicht, Langlebigkeit und Wirkungsgrad. Sie werden unter anderem in Luftfahrt- und Automobilanwendungen eingesetzt. Nickellegierungen wie Inconel sind typische Werkstoffe für Turbinen und Strahltriebwerke; ihre Wärmebeständigkeit macht sie zugleich anspruchsvoll in der Zerspanung. EHWA hat dafür helikale Keramik-Schaftfräser entwickelt.

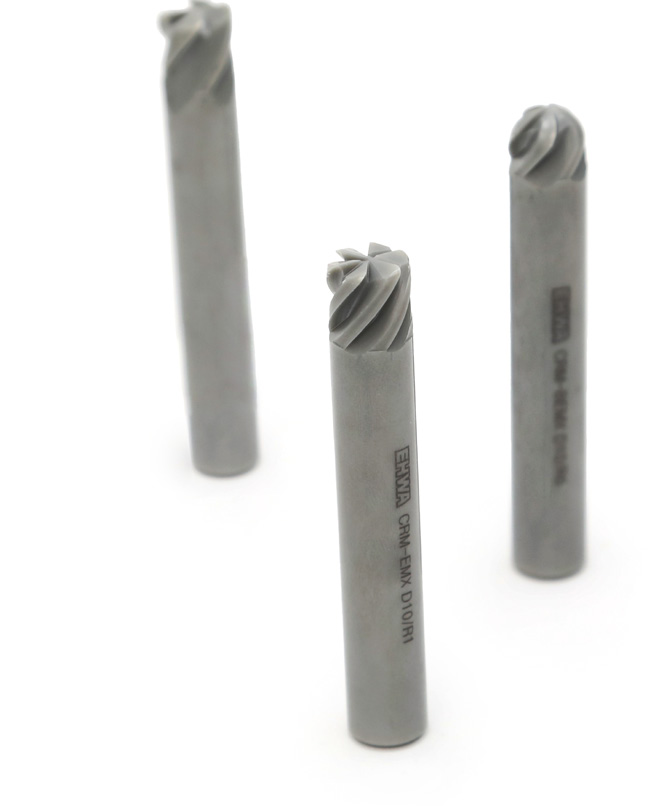

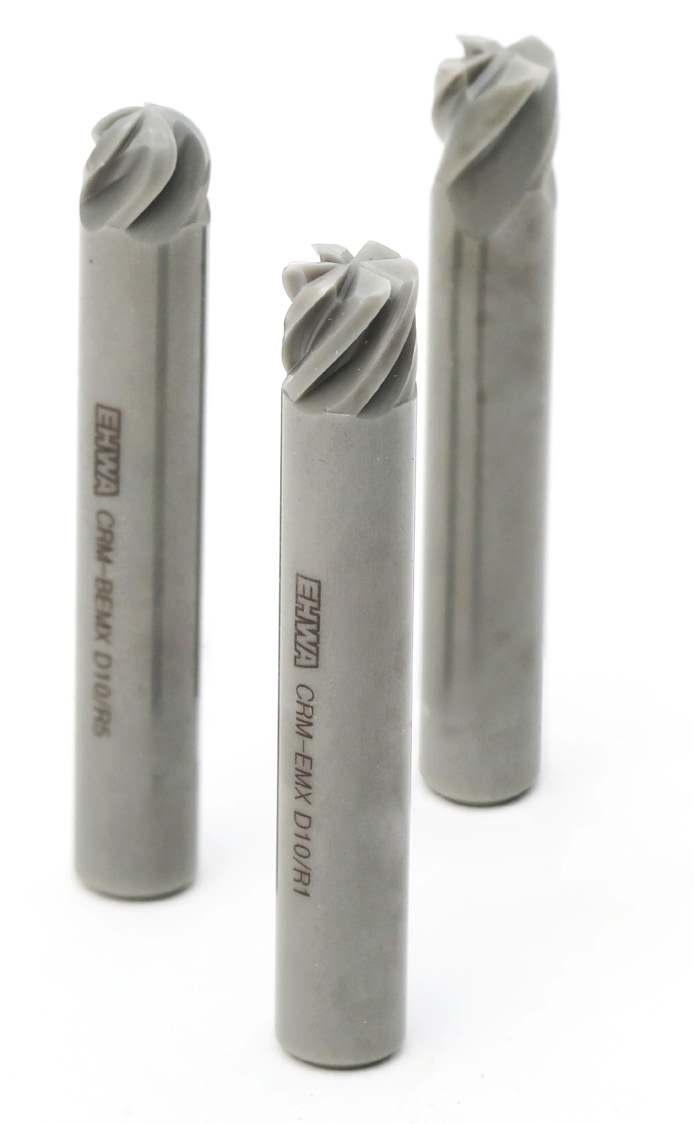

Das vollständige Programm umfasst Schaftfräser mit Eckradius und vier oder sechs Schneiden sowie Kugelfräser mit fünf Schneiden. Die Sorte EC2008 nutzt SiAlON-Keramik. Werkzeuggeometrie, Aufnahme und Schnittbedingungen werden passend zum konkreten HRSA-Bauteil ausgewählt.
EC2008: SiAlON-Keramik und thermische Eigenschaften
| Merkmal | EHWA-Angabe |
|---|---|
| Sorte | EC2008 |
| Werkstoff | SiAlON |
| Farbe | Dark Olive Green |
| Werkstückwerkstoff | HRSA (Heat-Resistant Super Alloy) |
SiAlON-Keramiken basieren auf Silizium (Si), Aluminium (Al), Sauerstoff (O) und Stickstoff (N). Die EHWA-Materialbeschreibung hebt die hohe Wärmebeständigkeit und eine niedrige Wärmeleitfähigkeit hervor. Diese thermischen Eigenschaften unterstützen die Auslegung für anspruchsvolle Bearbeitungsbedingungen mit hohen Temperaturen und Druckbelastungen, etwa bei Turbinen- und Automobilmotorbauteilen.

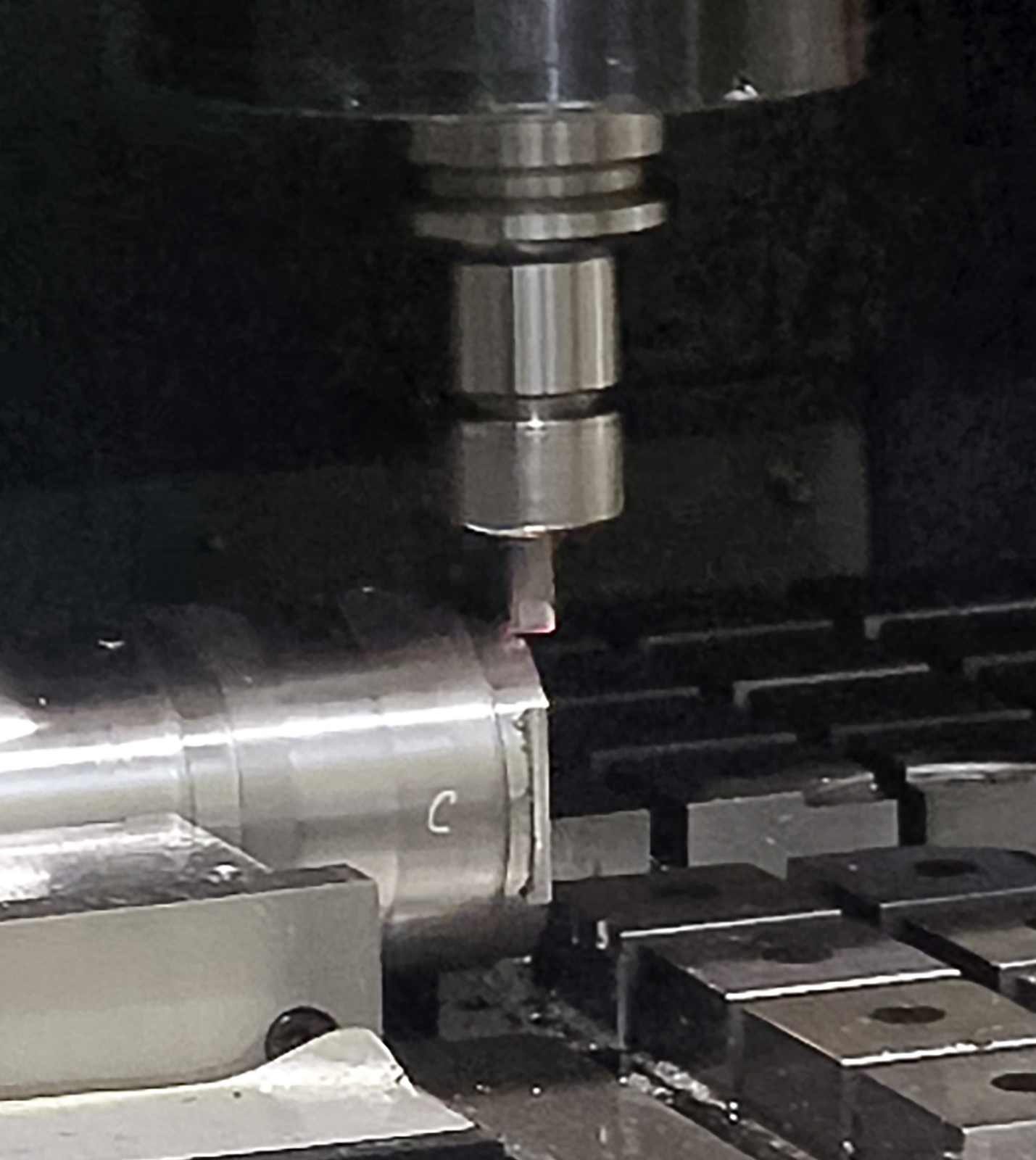

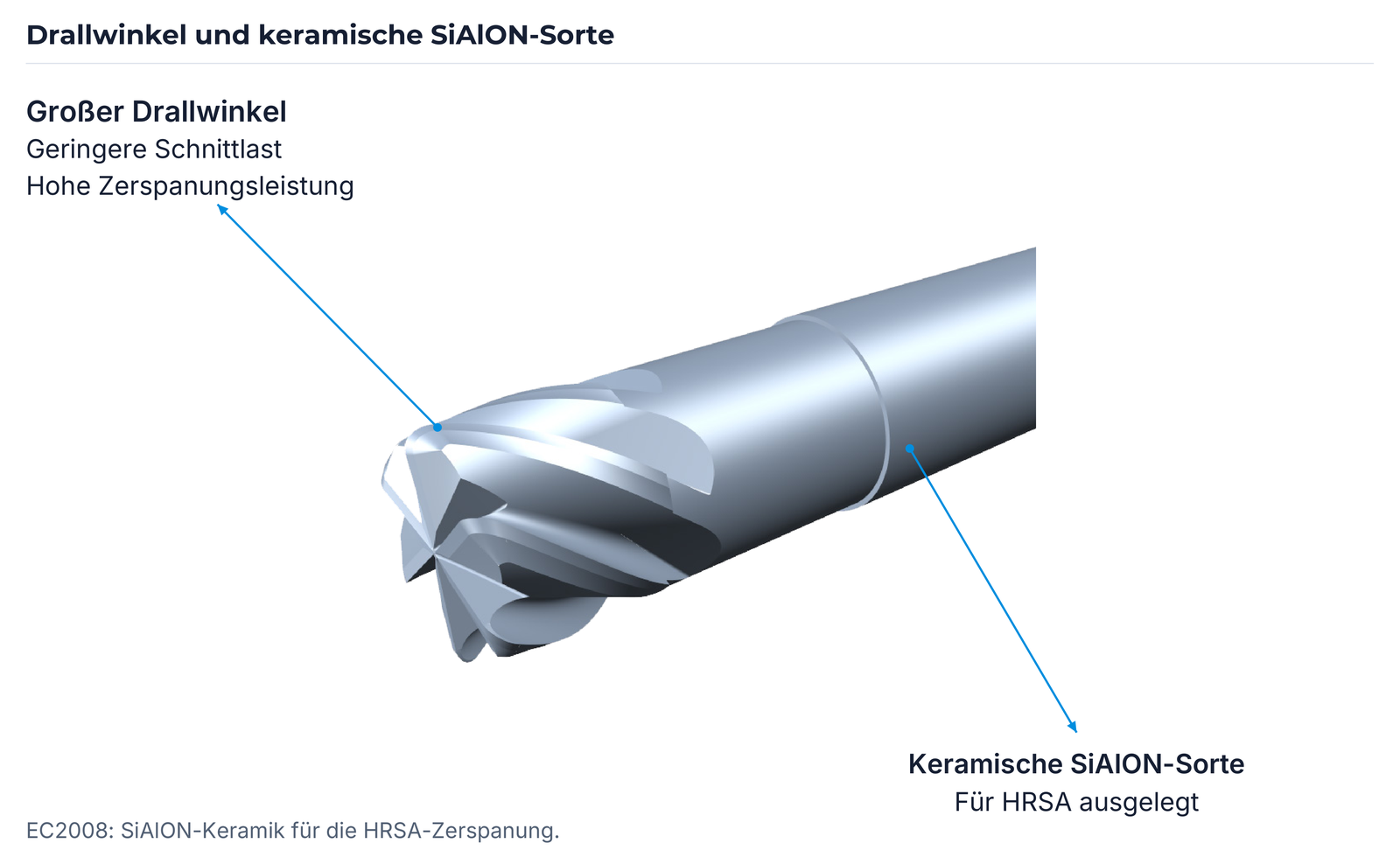

EC2008 ist für die HRSA-Zerspanung ausgelegt. Der große Drallwinkel soll die Schnittlast verringern und eine hohe Zerspanungsleistung ermöglichen. Die konkrete thermische Auslegung wird mit Werkzeug und Prozess abgestimmt.

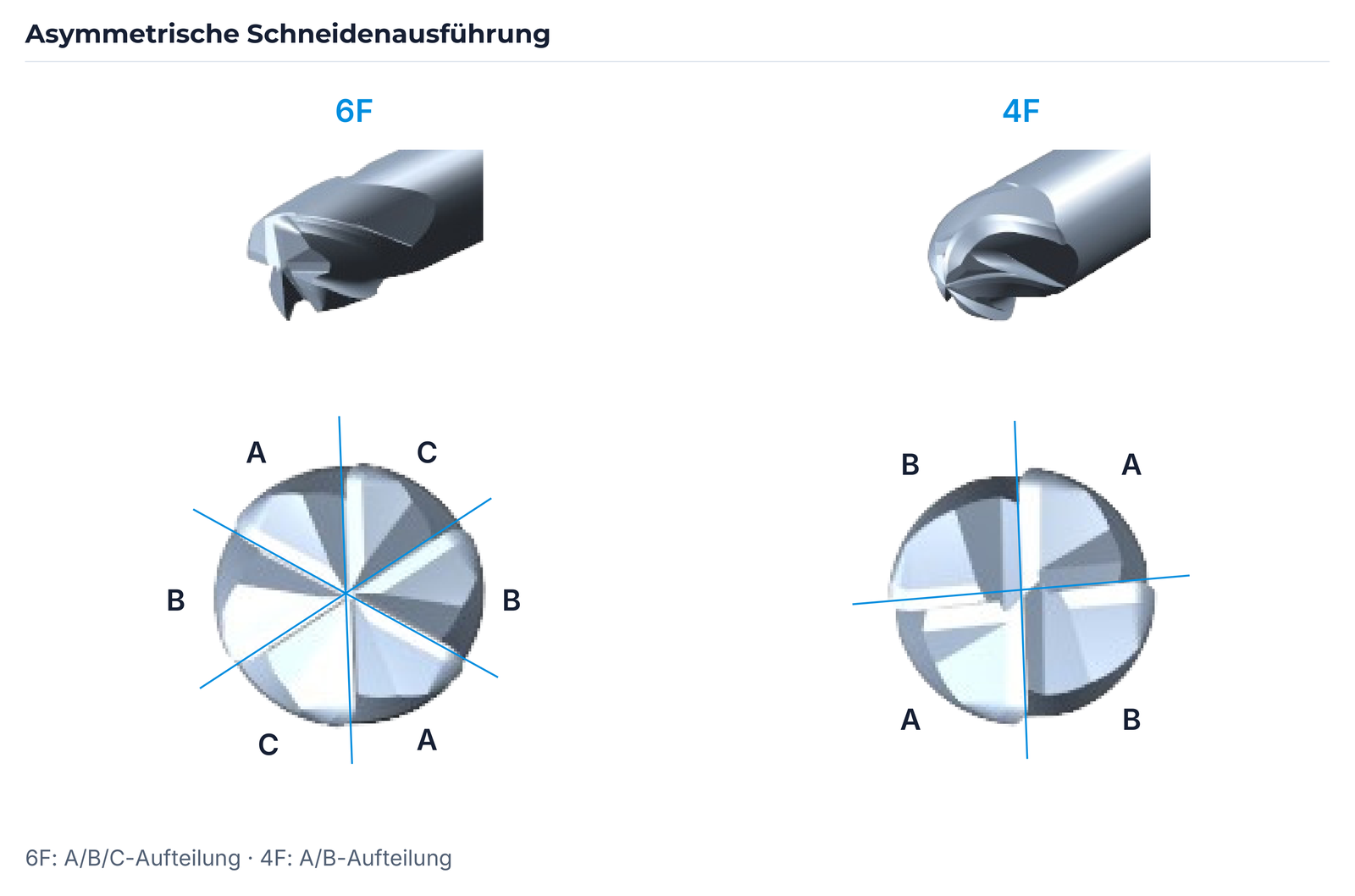

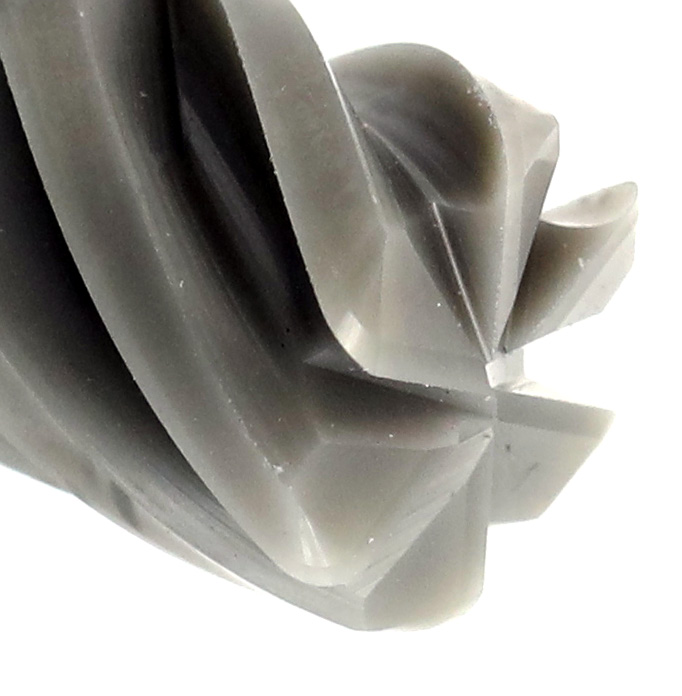

Asymmetrische Schneidenausführung

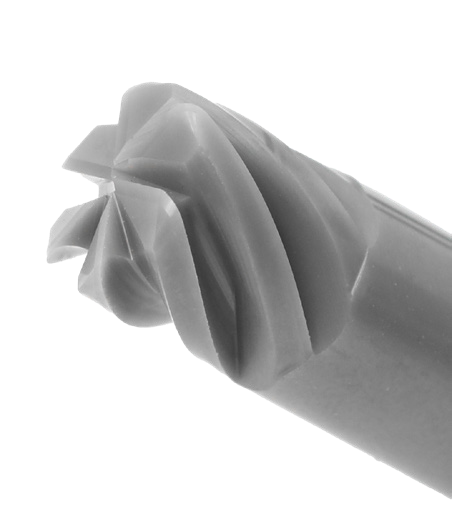

Die asymmetrische Schneidenausführung ist für sechs und vier Schneiden dargestellt. Perspektiv- und Stirnansichten zeigen die jeweilige Aufteilung: A/B/C bei 6F und A/B bei 4F.
Artikelcode und Maßkennungen

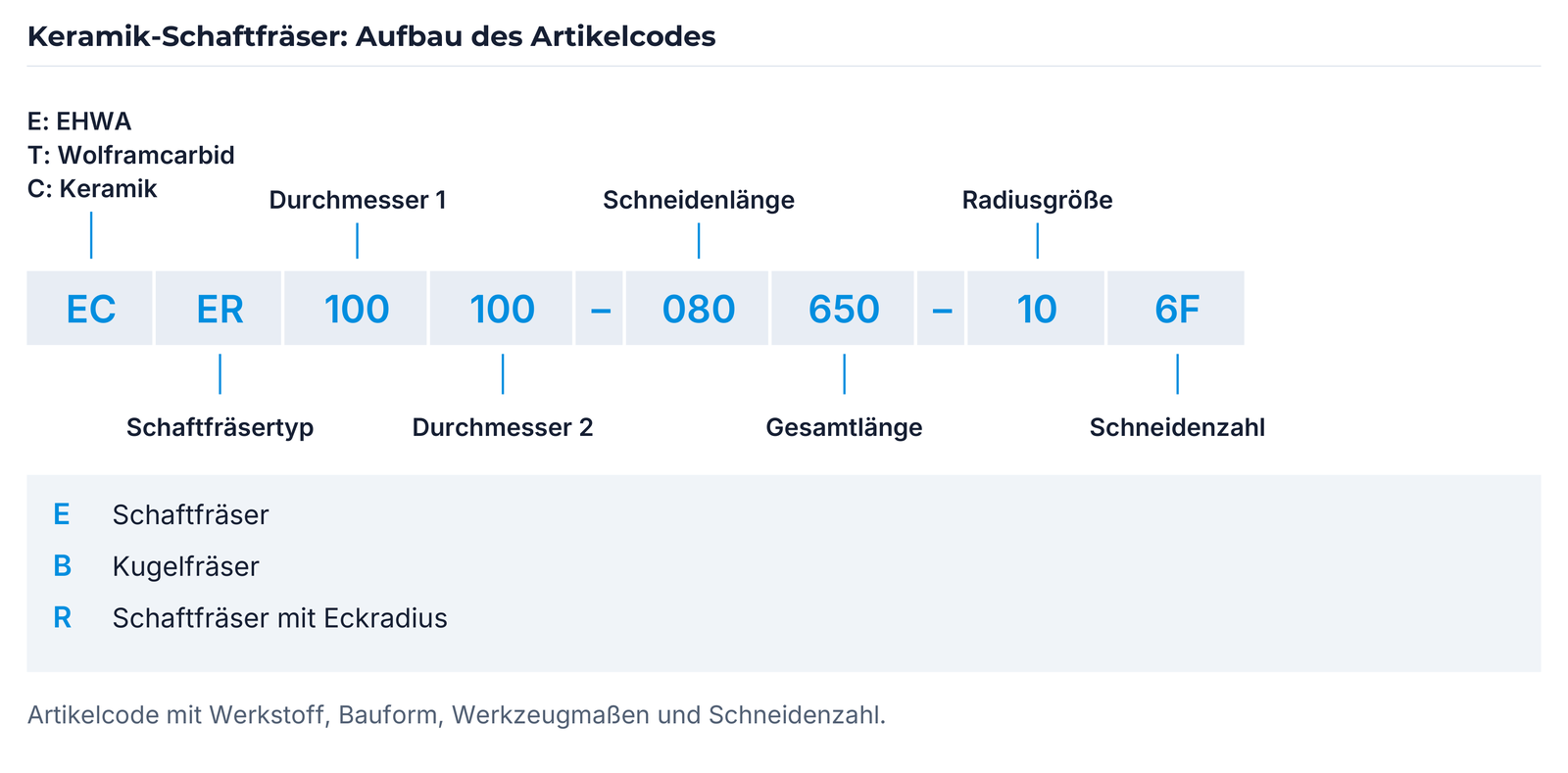

Der Artikelcode verbindet Werkstoff, Bauform und Werkzeugmaße. Das Beispiel EC ER 100 100 – 080 650 – 10 6F erläutert seine Kennungsblöcke.
E steht im Herstellerblock für EHWA, T für Wolframcarbid und C für Keramik. Im Bauformblock bezeichnet E den Schaftfräser, B den Kugelfräser und R die Ausführung mit Eckradius. Die übrigen Blöcke kennzeichnen Durchmesser 1, Durchmesser 2, Schneidenlänge, Gesamtlänge, Radiusgröße und Schneidenzahl.
| Maßkennung | Bedeutung |
|---|---|
| D | Schneidendurchmesser |
| d | Schaftdurchmesser |
| L | Gesamtlänge |
| L1 | Schneidenlänge |
| L2 | Länge bis zum Schaftübergang |
| DN | Halsdurchmesser |
| R | Eckradius beziehungsweise Kugelradius der jeweiligen Bauform |
Die Hersteller-Maßtabellen nennen keine allgemeine Einheit. Maßdefinitionen, Einheiten und verbindliche Werkzeugmaße werden anhand der Zeichnung bestätigt.

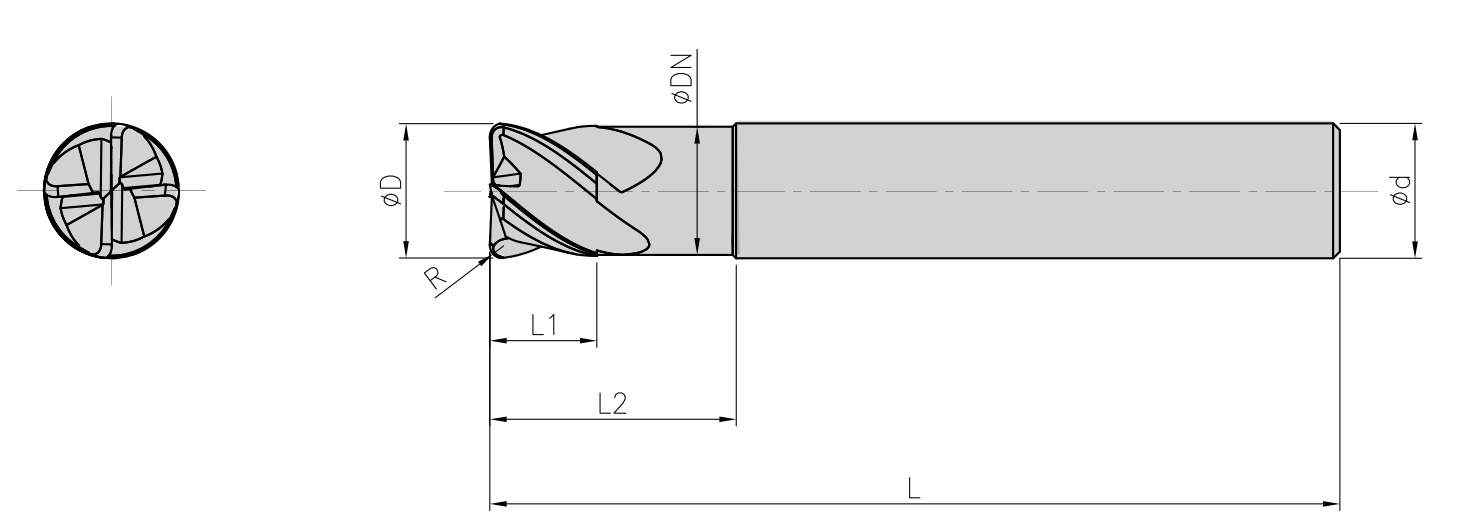

Vier Schneiden: Schaftfräser mit Eckradius
Sechs Standardausführungen stehen mit den folgenden Werkzeugmaßen zur Auswahl.
| Artikelcode | D | d | L | L1 | L2 | DN | R |
|---|---|---|---|---|---|---|---|
| ECER 060060 060600 05 4F | 6 | 6 | 60 | 6 | 12 | 5,8 | 0,5 |
| ECER 080080 060600 10 4F | 8 | 8 | 60 | 6 | 15 | 7,7 | 1,0 |
| ECER 100100 080650 10 4F | 10 | 10 | 65 | 8 | 20 | 9,7 | 1,0 |
| ECER 120120 100700 15 4F | 12 | 12 | 70 | 10 | 25 | 11,5 | 1,5 |
| ECER 160160 120830 20 4F | 16 | 16 | 83 | 12 | 30 | 15,5 | 2,0 |
| ECER 200200 150930 20 4F | 20 | 20 | 93 | 15 | 35 | 19,5 | 2,0 |
EHWA Standard Square Endmills: R bezeichnet den Eckradius der jeweiligen Ausführung.

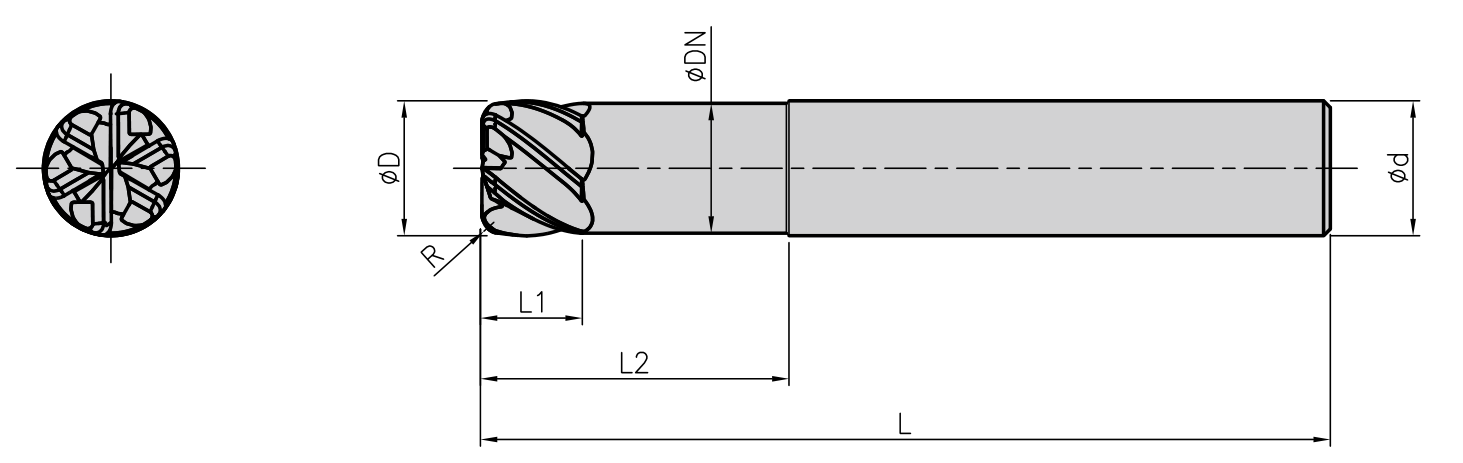

Sechs Schneiden: Schaftfräser mit Eckradius
Sechs Standardausführungen stehen mit den folgenden Werkzeugmaßen zur Auswahl.
| Artikelcode | D | d | L | L1 | L2 | DN | R |
|---|---|---|---|---|---|---|---|
| ECER 060060 060600 05 6F | 6 | 6 | 60 | 6 | 12 | 5,8 | 0,5 |
| ECER 080080 060600 10 6F | 8 | 8 | 60 | 6 | 15 | 7,7 | 1,0 |
| ECER 100100 080650 10 6F | 10 | 10 | 65 | 8 | 20 | 9,7 | 1,0 |
| ECER 120120 100700 15 6F | 12 | 12 | 70 | 10 | 25 | 11,5 | 1,5 |
| ECER 160160 120830 20 6F | 16 | 16 | 83 | 12 | 30 | 15,5 | 2,0 |
| ECER 200200 150930 20 6F | 20 | 20 | 93 | 15 | 35 | 19,5 | 2,0 |
EHWA Standard Square Endmills: R bezeichnet den Eckradius der jeweiligen Ausführung.

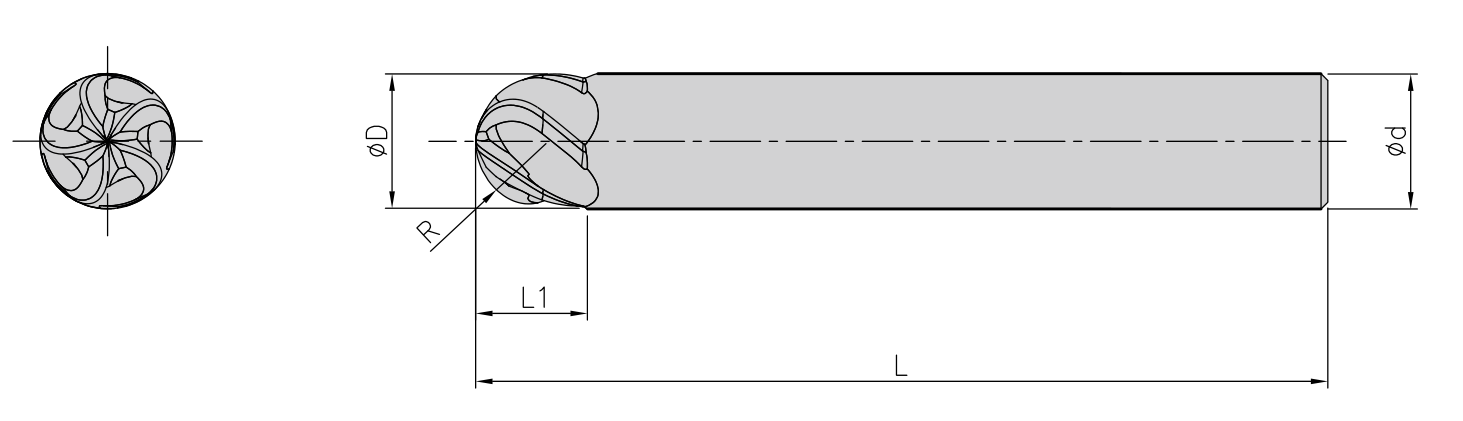

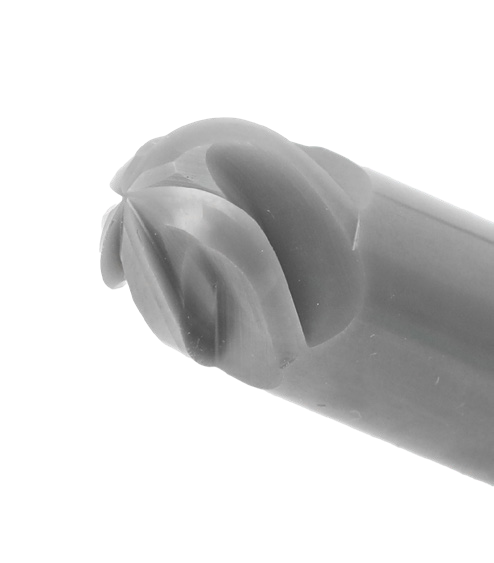

BALL: fünfschneidige Kugelfräser
Sechs Standardausführungen stehen mit den folgenden Werkzeugmaßen zur Auswahl.
| Artikelcode | D | d | L | L1 | R |
|---|---|---|---|---|---|
| ECEB 060060 060600 30 5F | 6 | 6 | 60 | 6 | 3,0 |
| ECEB 080080 060600 40 5F | 8 | 8 | 60 | 6 | 4,0 |
| ECEB 100100 080650 50 5F | 10 | 10 | 65 | 8 | 5,0 |
| ECEB 120120 100700 60 5F | 12 | 12 | 70 | 10 | 6,0 |
| ECEB 160160 120830 80 5F | 16 | 16 | 83 | 12 | 8,0 |
| ECEB 200200 150930 100 5F | 20 | 20 | 93 | 15 | 10,0 |
EHWA Standard Ball Endmills: Die Kugelfräser haben fünf Schneiden (5F); R bezeichnet den Kugelradius.
Schneidenzahl und Kopfform anpassen
Schneidenzahl und Kopfform können angepasst werden. Das Standardprogramm dient als Ausgangspunkt für die passende Ausführung. Besprechen Sie Bauteilgeometrie, HRSA-Werkstoff, Eingriffsbedingungen, Maschine und Aufnahme mit EHWA Europe, um die Werkzeugauslegung abzustimmen.
Keramikwerkzeug für Ihren Bearbeitungsprozess auswählen
Nennen Sie Werkstoff und Zustand des Bauteils, Bearbeitungsschritt, gewünschte Geometrie und Oberfläche sowie vorhandene Schnittdaten. Ergänzen Sie Werkzeugdurchmesser, Eck- oder Kugelradius, erforderliche Reichweite, Schneidenzahl, Maschine und Aufnahme. EHWA Europe unterstützt Sie bei der Auswahl aus dem Standardprogramm und bei anwendungsspezifischen Änderungen.
Technische Anfrage an EHWA Europe · Telefon +49 6173 99778-0
Technische Grundlage
EHWA, CERAMIC ENDMILLS, Q250, Seiten 1–4; Herstellerdruckstand 06/2024. Redaktionsstand der deutschen und englischen Neufassung: 13.10.2026.
Die allgemeine Einordnung der SiAlON-Thermoeigenschaften stützt sich auf die NIST Structural Ceramics Database und die Primärarbeit zu SiAlON-Kompositen. Deren Materialkennwerte werden nicht als EC2008-Spezifikation ausgegeben.
