Zerspanungswerkzeuge für Elektromobilität und Antriebstechnik

Werkzeuge für Aluminiumgehäuse, Gleichlaufgelenke und Getriebe werden durch Hairpin-Abisolierklingen, PCBN-Lagersorten und Kugellaufbahnfräser ergänzt. Tabellen, Werkstückbilder und Anwendungsbeispiele helfen bei der technischen Abstimmung.

Zerspanungswerkzeuge für Elektromobilität und Antriebstechnik
Zerspanungswerkzeuge für Elektromobilität und Antriebstechnik

Bohren, Fräsen und Drehen für Aluminiumbauteile, Gleichlaufgelenke und Gehäuse

Werkzeug und Bauteil gemeinsam auslegen

Das EHWA-Programm verbindet Vollhartmetallbohrer mit PKD- und PCBN-Werkzeugen für die Herstellung von Antriebskomponenten. Es umfasst Aluminiumlegierungen, Stahlbauteile von Gleichlaufgelenken, Getriebe und Differentialgetriebe sowie Scrollkompressoren, Batteriegehäuse und Motorgehäuse. Werkzeugkörper, Schneidstoff und Werkstückwerkstoff werden passend zum jeweiligen Prozess ausgewählt.

Anwendung Werkzeugprogramm
Aluminiumlegierungen Vollhartmetallbohrer, XF-Planfräser und weitere Planfräser
Stahlbohrungen ET220-Vollhartmetallbohrer mit Beschichtungsvarianten
Gleichlaufgelenke EBC52X-PCBN-Sorte zum Drehen; PCBN-Schaftfräser mit vier oder sechs Schneiden
Getriebe und Differentialgetriebe Drehwerkzeuge der Sorten EB419 und EB454
Scrollkompressoren aus Aluminium Kundenspezifische PKD-Schaftfräser
Batteriegehäuse aus Aluminium PKD-Schaftfräser mit spiralförmiger Schneidenanordnung
Motorgehäuse Spezial-Ausdrehwerkzeug mit Aluminium-/CFK-Körperkonzept

Zu diesem Kapitel anfragen

Vollhartmetallbohrer für Aluminiumlegierungen

Die Aluminium-Bohrer werden in der ETDB-Familie geführt. Das Programm enthält die folgenden sechs vollständigen Artikel- und Maßkombinationen:

Artikelcode D1 D2 L FL OAL
ETDB 43 60 025 080 2N 4,3 6,0 25 40 80
ETDB 51 80 025 080 2N 5,1 8,0 25 40 80
ETDB 69 100 030 100 2N 6,9 10,0 30 50 100
ETDB 86 120 035 105 2N 8,6 12,0 35 55 105
ETDB 104 140 040 110 2N 10,4 14,0 40 60 110
ETDB 140 160 040 110 2N 14,0 16,0 40 60 110

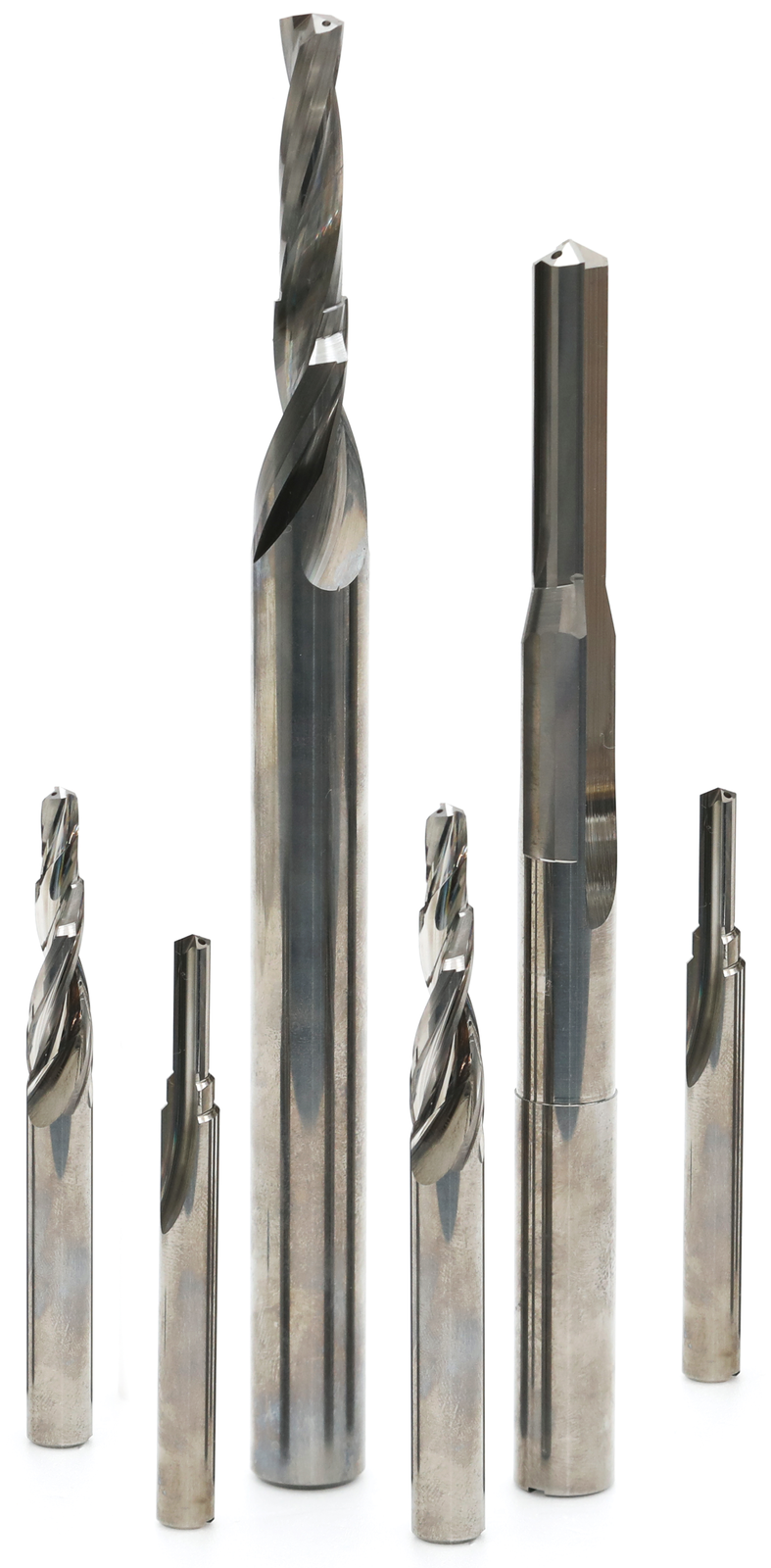

Sechs Vollhartmetallbohrer für Aluminiumlegierungen in unterschiedlichen Ausführungen.
Sechs Vollhartmetallbohrer für Aluminiumlegierungen in unterschiedlichen Ausführungen.

Zu diesem Kapitel anfragen

ET220-Vollhartmetallbohrer für Stahl

ET220 wird als ultrafeines Hartmetall mit hoher Härte und Bruchzähigkeit beschrieben. Für Stahl nennt EHWA Spiralbohrer mit zwei bis drei Kühlmittelbohrungen. Die Beschichtungsübersicht unterscheidet TA als konventionelle Ausführung sowie H1, H2 und H3 als Beschichtungsvarianten für unterbrochene Schnitte.

Beschichtungskennung Programmzuordnung
TA Konventionelle Beschichtung
H1 Beschichtung für unterbrochene Schnitte
H2 Beschichtung für unterbrochene Schnitte
H3 Beschichtung für unterbrochene Schnitte

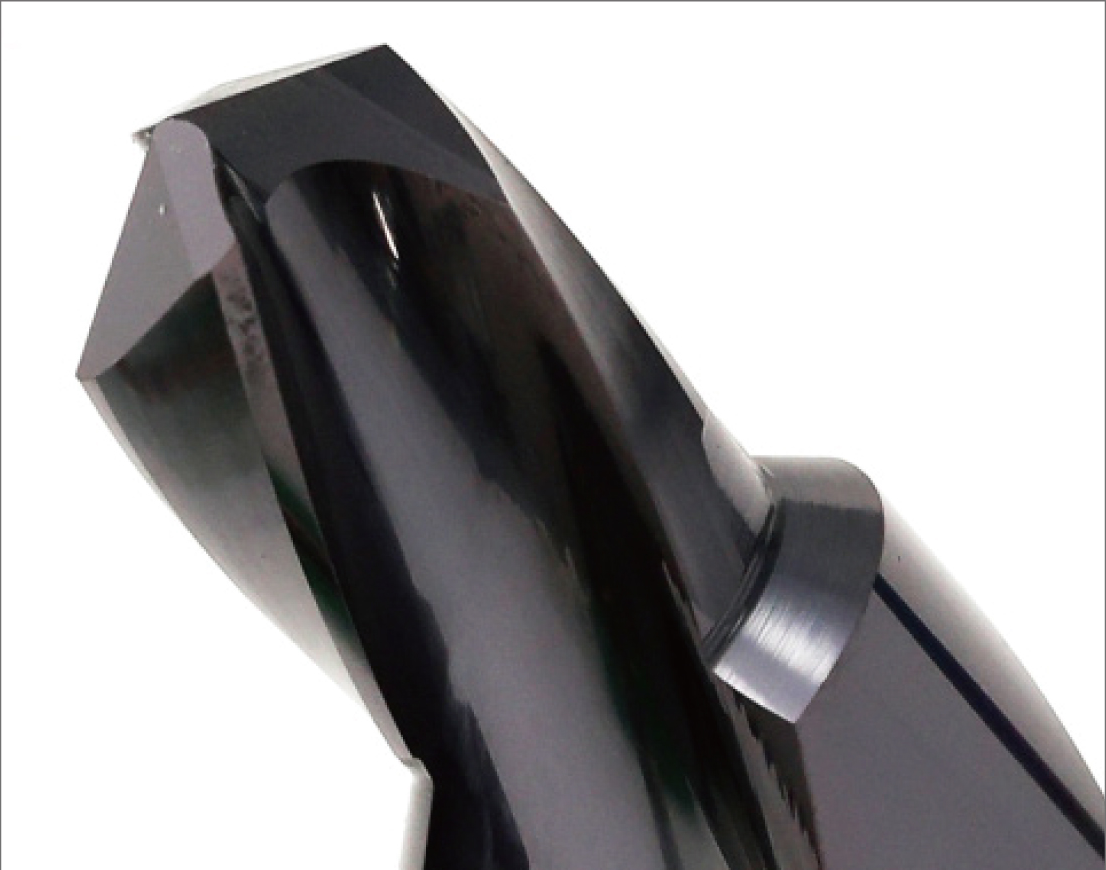

Beschichtungsvariante TA.
Beschichtungsvariante TA.

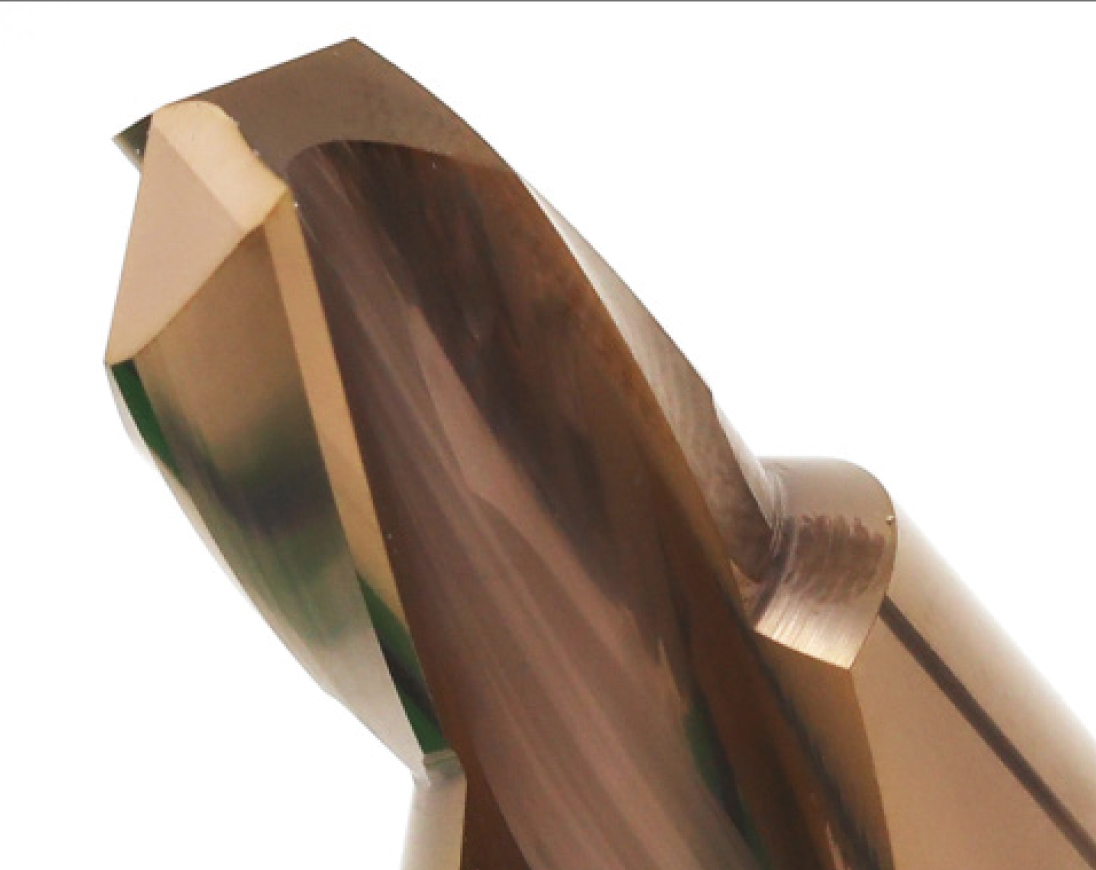

Beschichtungsvariante H1.
Beschichtungsvariante H1.

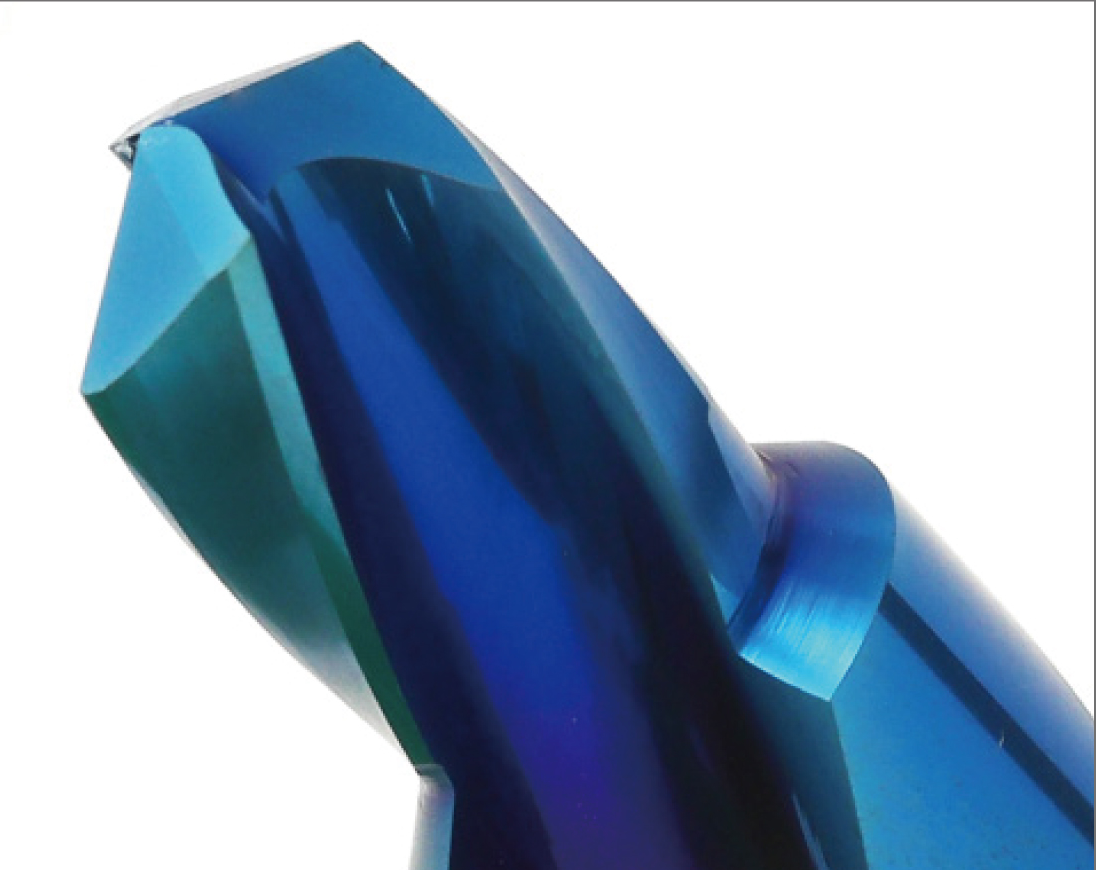

Beschichtungsvariante H2.
Beschichtungsvariante H2.

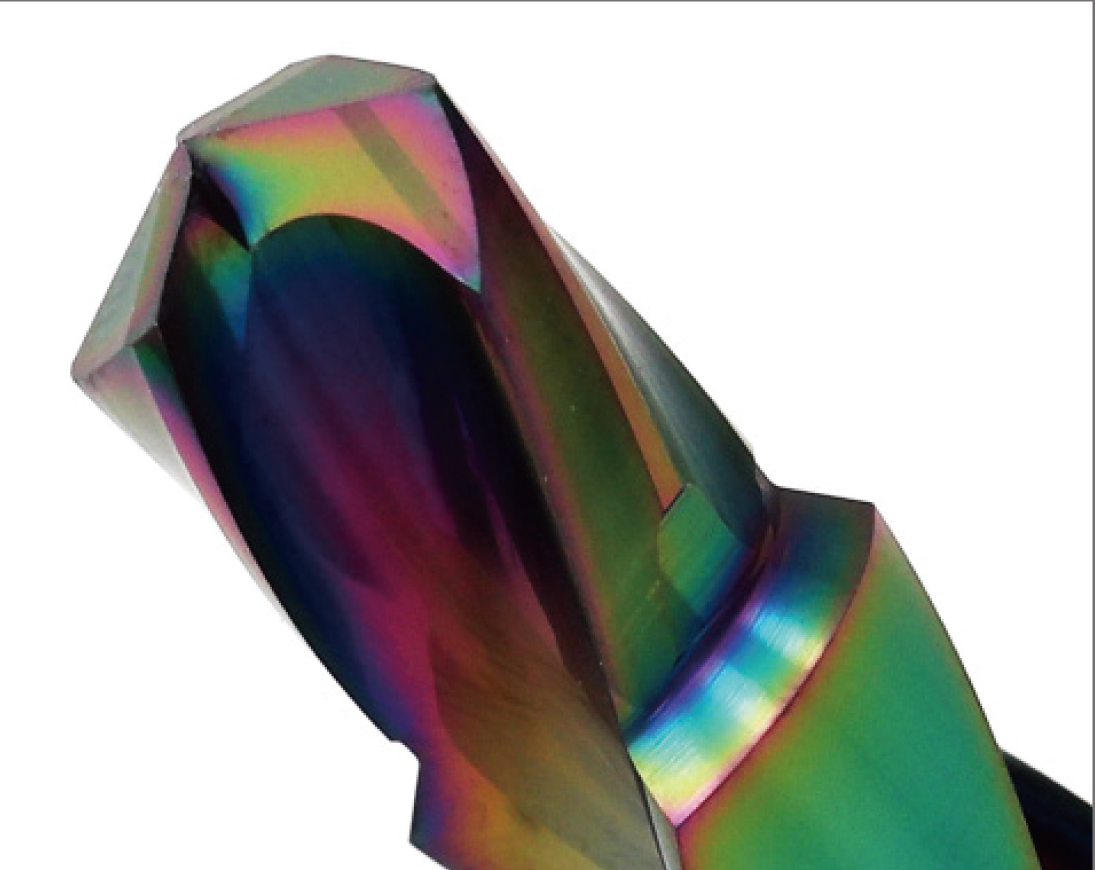

Beschichtungsvariante H3.
Beschichtungsvariante H3.

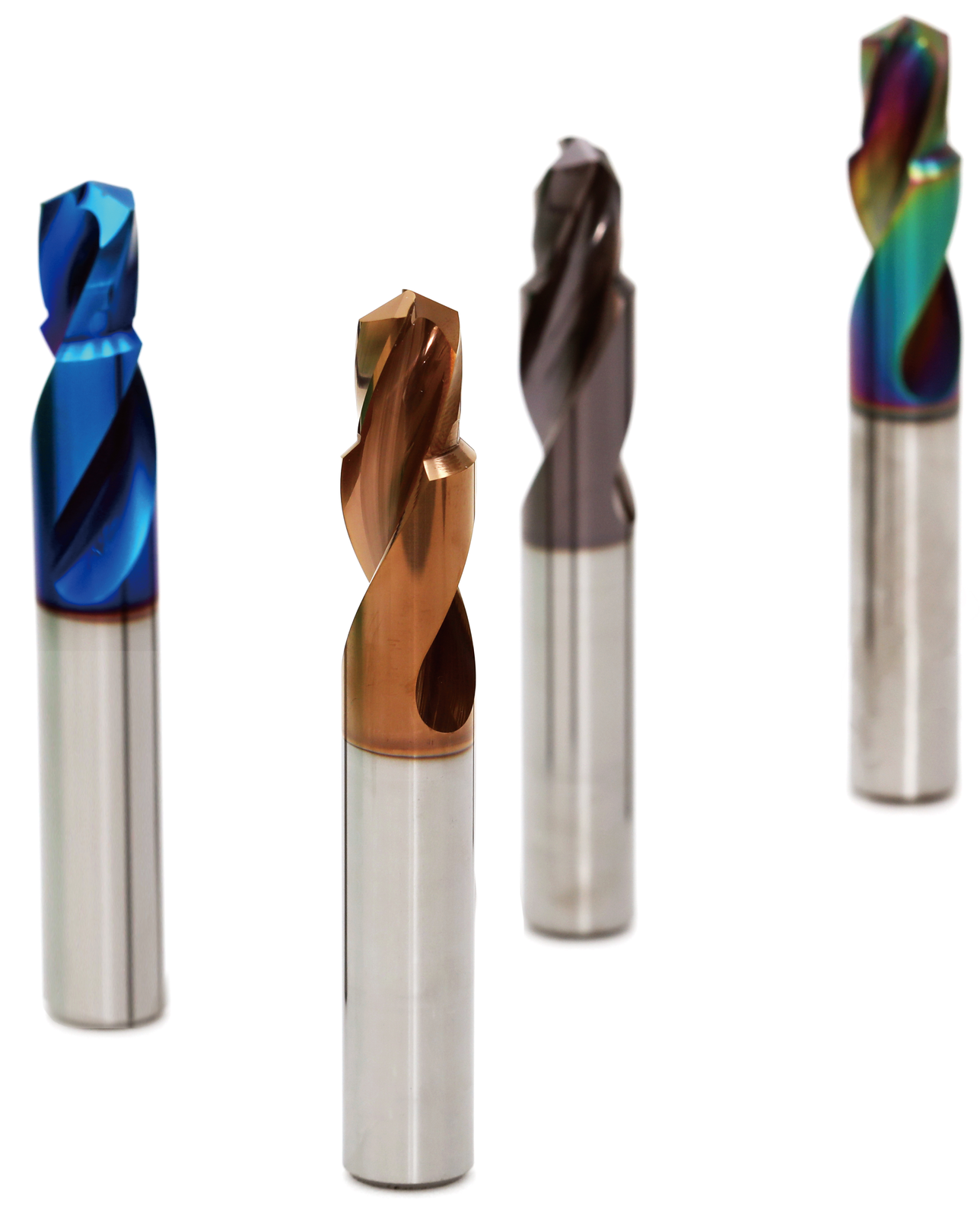

Vier beschichtete Vollhartmetallbohrer als Produktbeispiele.
Vier beschichtete Vollhartmetallbohrer als Produktbeispiele.
Artikelcode D1 D2 L FL OAL
ETDH 43 60 025 080 2N 4,3 6,0 25 40 80
ETDH 51 80 025 080 2N 5,1 8,0 25 40 80
ETDH 69 100 030 100 2N 6,9 10,0 30 50 100
ETDH 86 120 035 105 2N 8,6 12,0 35 55 105
ETDH 104 140 040 110 2N 10,4 14,0 40 60 110
ETDH 140 160 040 110 2N 14,0 16,0 40 60 110

Zu diesem Kapitel anfragen

Bohrercode und Maßzeichnungen

Die Codes werden anhand der dargestellten Beispielschreibweisen ET DB 40 60 050 100 2N und ET DH 40 60 050 100 2N H3 erläutert. Die Zahlenblöcke bleiben Herstellerkennungen; die zugehörigen Maße werden aus der Artikeltabelle und Werkzeugzeichnung übernommen.

Codebestandteil Bedeutung
ET EHWA; T steht für Wolframcarbid
DB / DH Bohrertyp: B = Burnishing Drill; H = Spiralbohrer (Helical)
40 Durchmesser 1
60 Durchmesser 2
050 Stufenlänge
100 Gesamtlänge
2N Kennungsblock für Schneidenzahl / Kühlmittelbohrung
H3 Beschichtungskennung im beschichteten Beispiel

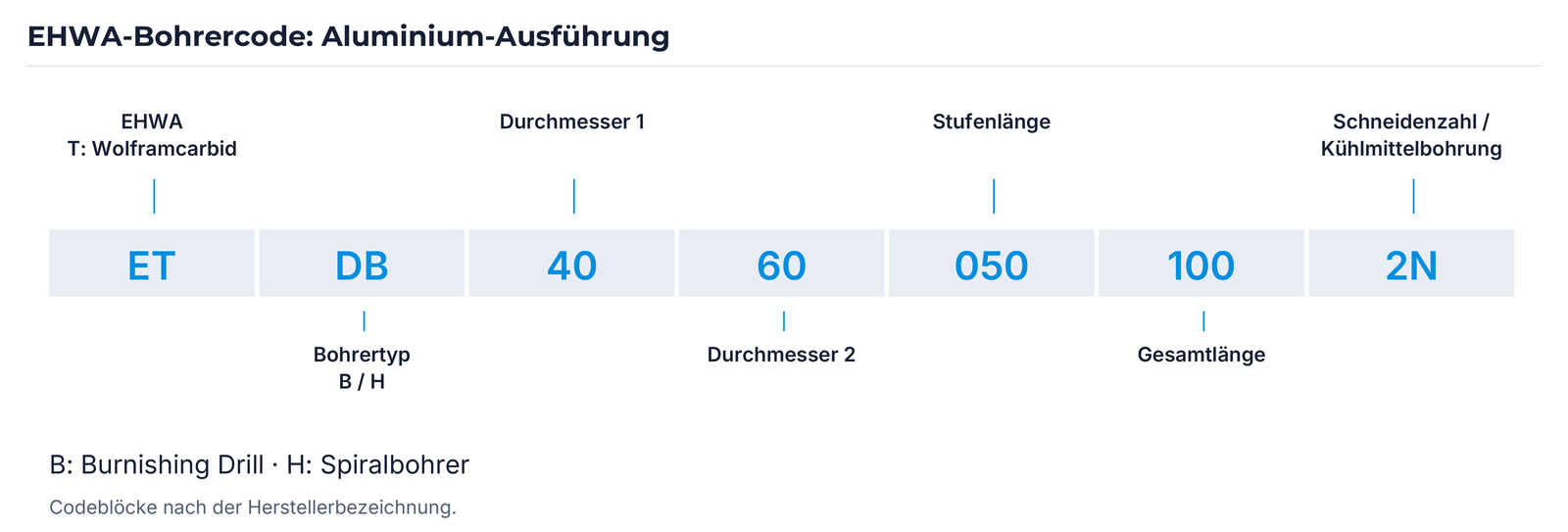

Aufbau des Bohrercodes am Aluminium-Beispiel.
Aufbau des Bohrercodes am Aluminium-Beispiel.

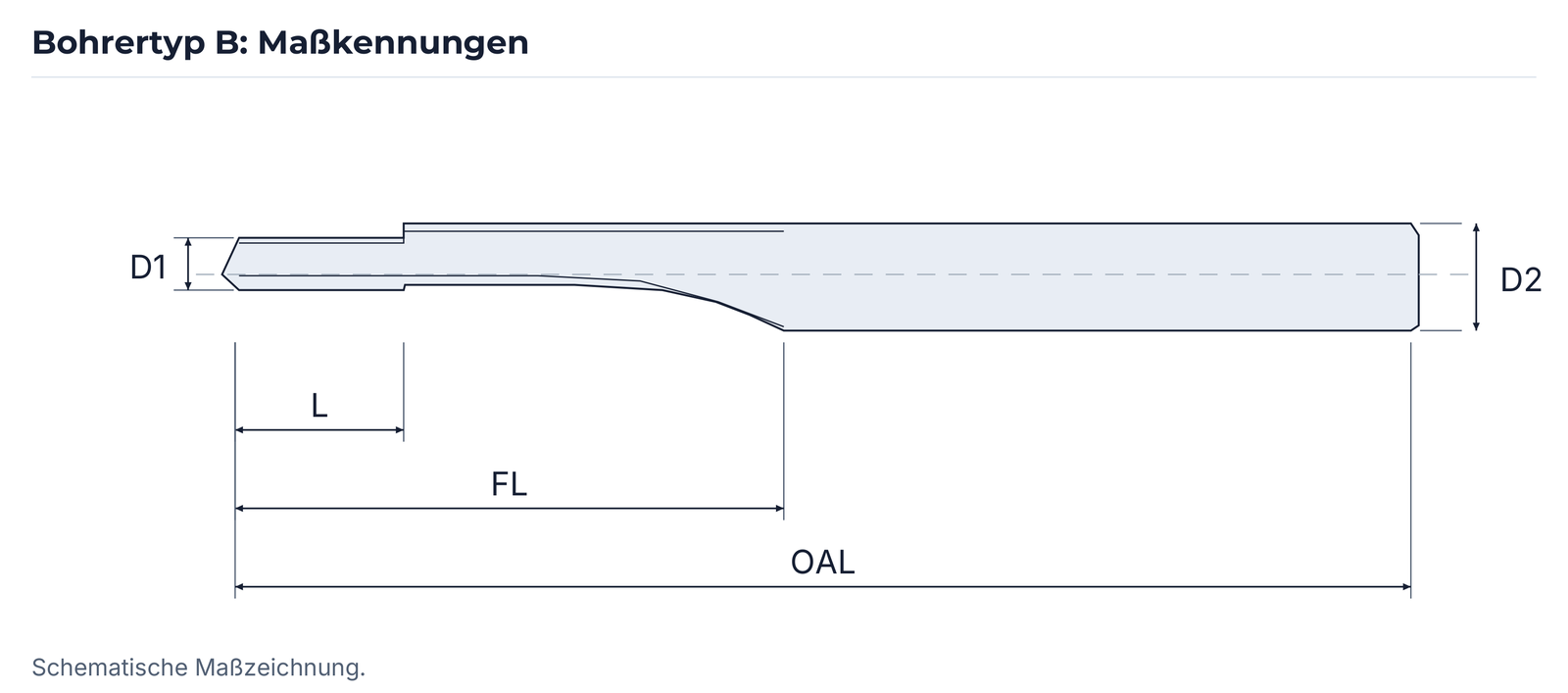

Maßzeichnung des Bohrertyps B mit D1, D2, L, FL und OAL.
Maßzeichnung des Bohrertyps B mit D1, D2, L, FL und OAL.

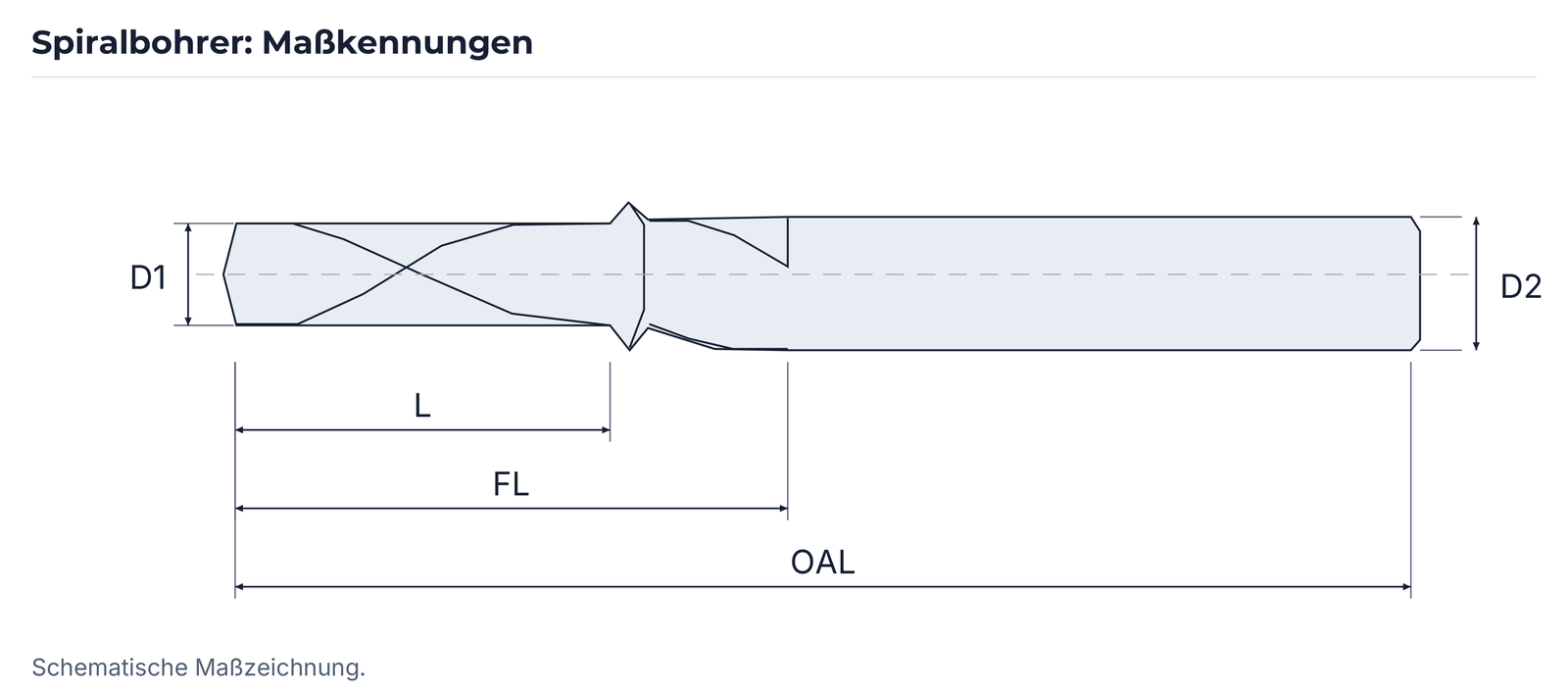

Maßzeichnung des Spiralbohrers mit D1, D2, L, FL und OAL.
Maßzeichnung des Spiralbohrers mit D1, D2, L, FL und OAL.

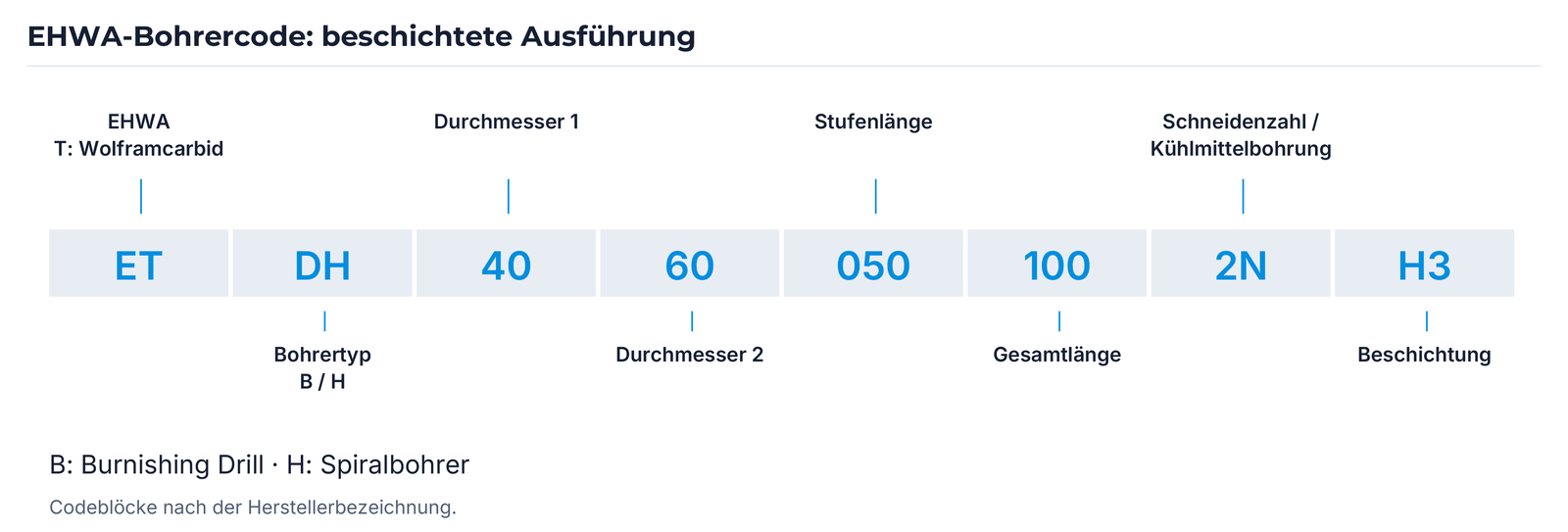

Aufbau des beschichteten Bohrercodes einschließlich H3.
Aufbau des beschichteten Bohrercodes einschließlich H3.
Spiralbohrer-Maßzeichnung aus dem ET220-Programm.
Spiralbohrer-Maßzeichnung aus dem ET220-Programm.

D1 und D2 bezeichnen die beiden Durchmesser; L, FL und OAL bleiben die Längenkennungen der Zeichnungen. Die Maßtabellen nennen keine explizite Einheit. Die verbindliche Maßdefinition und Einheit werden mit der Werkzeugzeichnung abgestimmt.

Zu diesem Kapitel anfragen

EBC52X: PCBN zum Drehen von Gleichlaufgelenken

EBC52X ist eine PCBN-Sorte mit hohem CBN-Anteil für die kontinuierliche und unterbrochene Bearbeitung wärmebehandelter Stahlkomponenten von Gleichlaufgelenken. EHWA beschreibt die Sorte als leistungsfähig auch bei anspruchsvollen Bearbeitungsbedingungen. Die beiden Beispiele zeigen unterschiedliche Schnittdaten für Außen- und Innenbauteile.

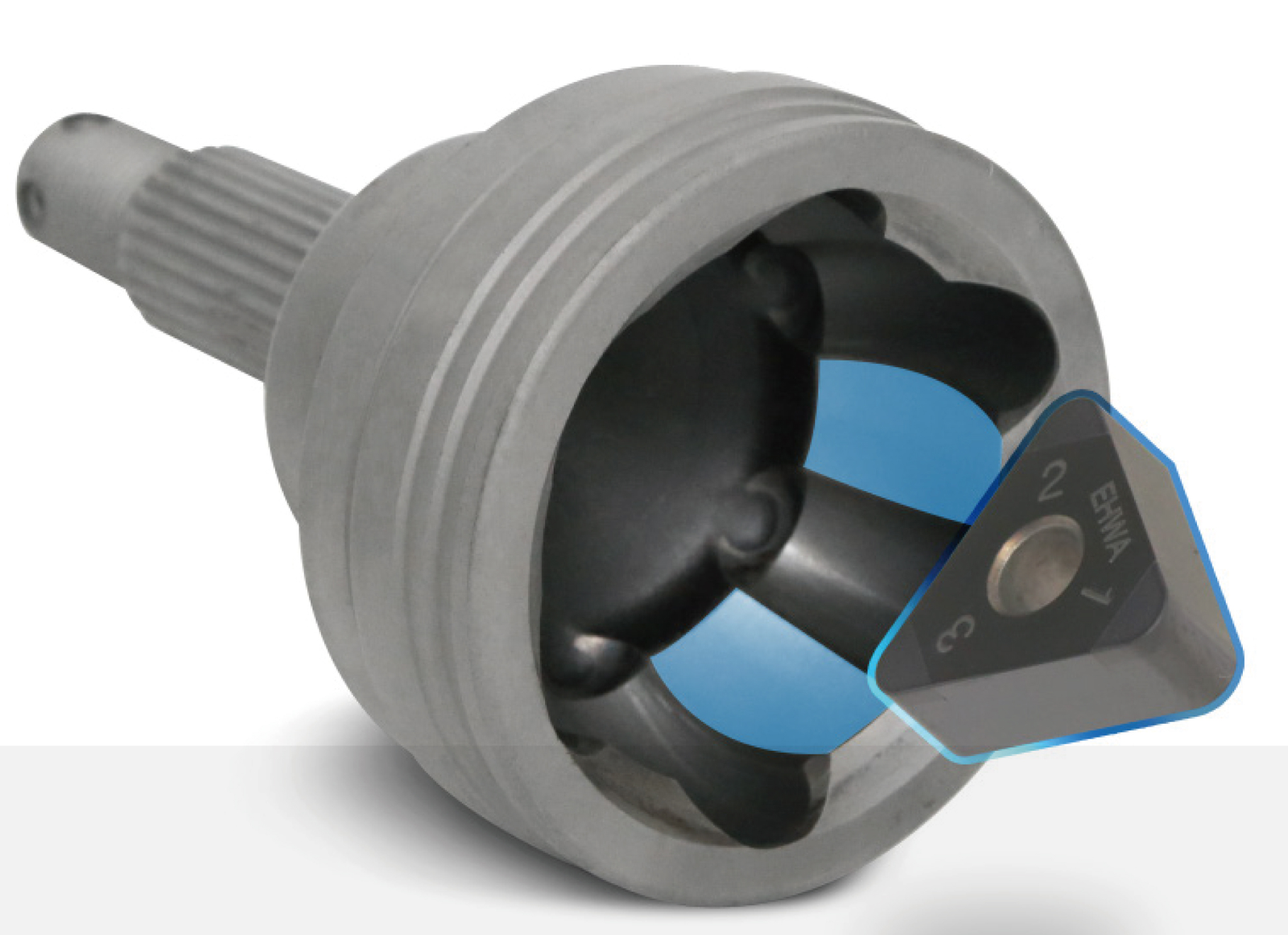

Außenbauteil des Gleichlaufgelenks mit hervorgehobenen Bearbeitungsflächen und Schneidplatte.
Außenbauteil des Gleichlaufgelenks mit hervorgehobenen Bearbeitungsflächen und Schneidplatte.

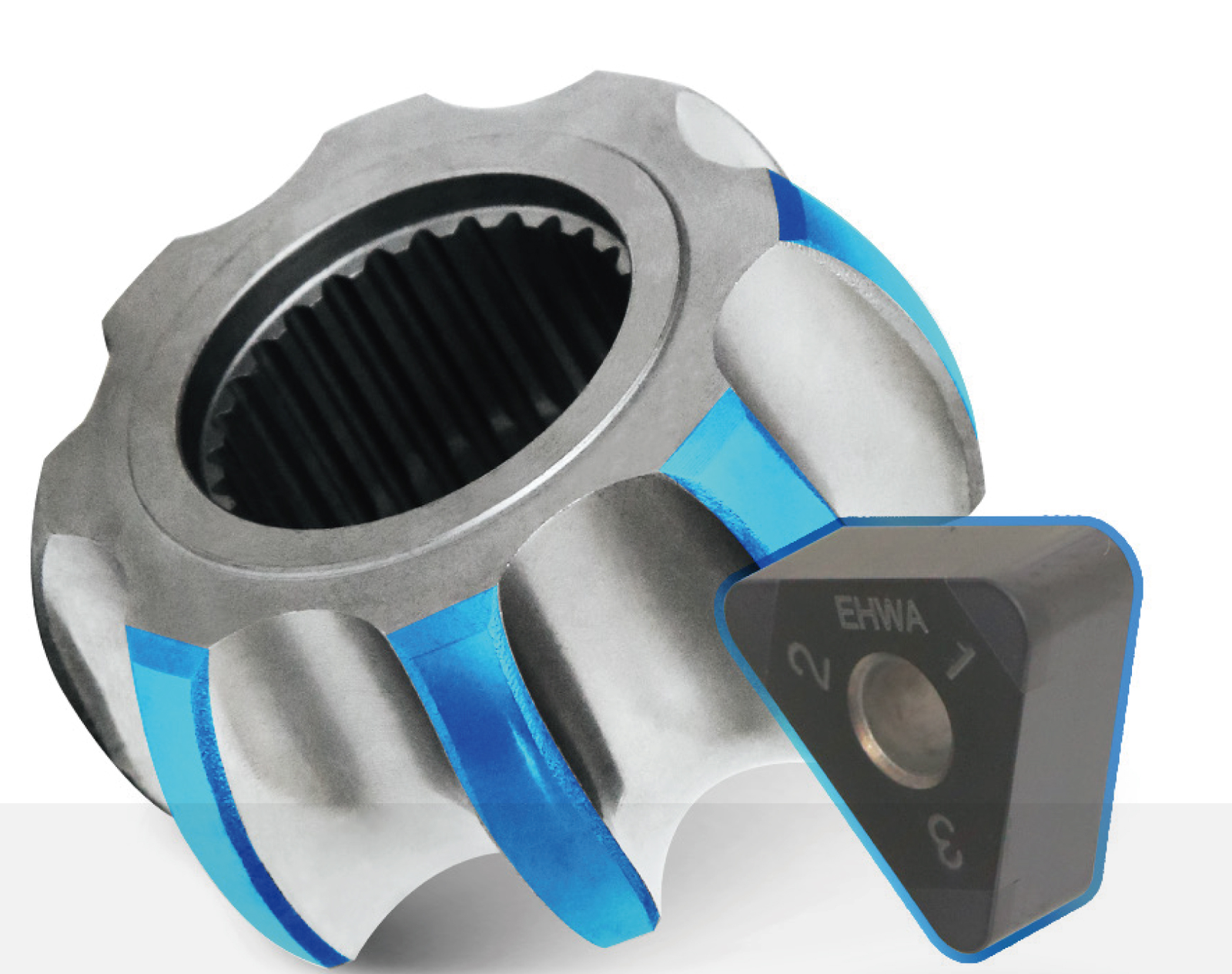

Innenbauteil des Gleichlaufgelenks mit hervorgehobenen Bearbeitungsflächen und Schneidplatte.
Innenbauteil des Gleichlaufgelenks mit hervorgehobenen Bearbeitungsflächen und Schneidplatte.
Versuchsangabe Außenbauteil: Outer Race Turning Innenbauteil: Inner Race Turning
Werkstück Geschmiedeter Stahl Geschmiedeter Stahl
Schnittgeschwindigkeit 120 m/min 200 m/min
Vorschub 0,10–0,12 mm/U 0,20 mm/U
Schnitttiefe ap 0,10–0,20 mm 0,09–0,15 mm
Kühlschmierstoff Trockenbearbeitung Trockenbearbeitung
Schnittart Unterbrochener Schnitt Unterbrochener Schnitt

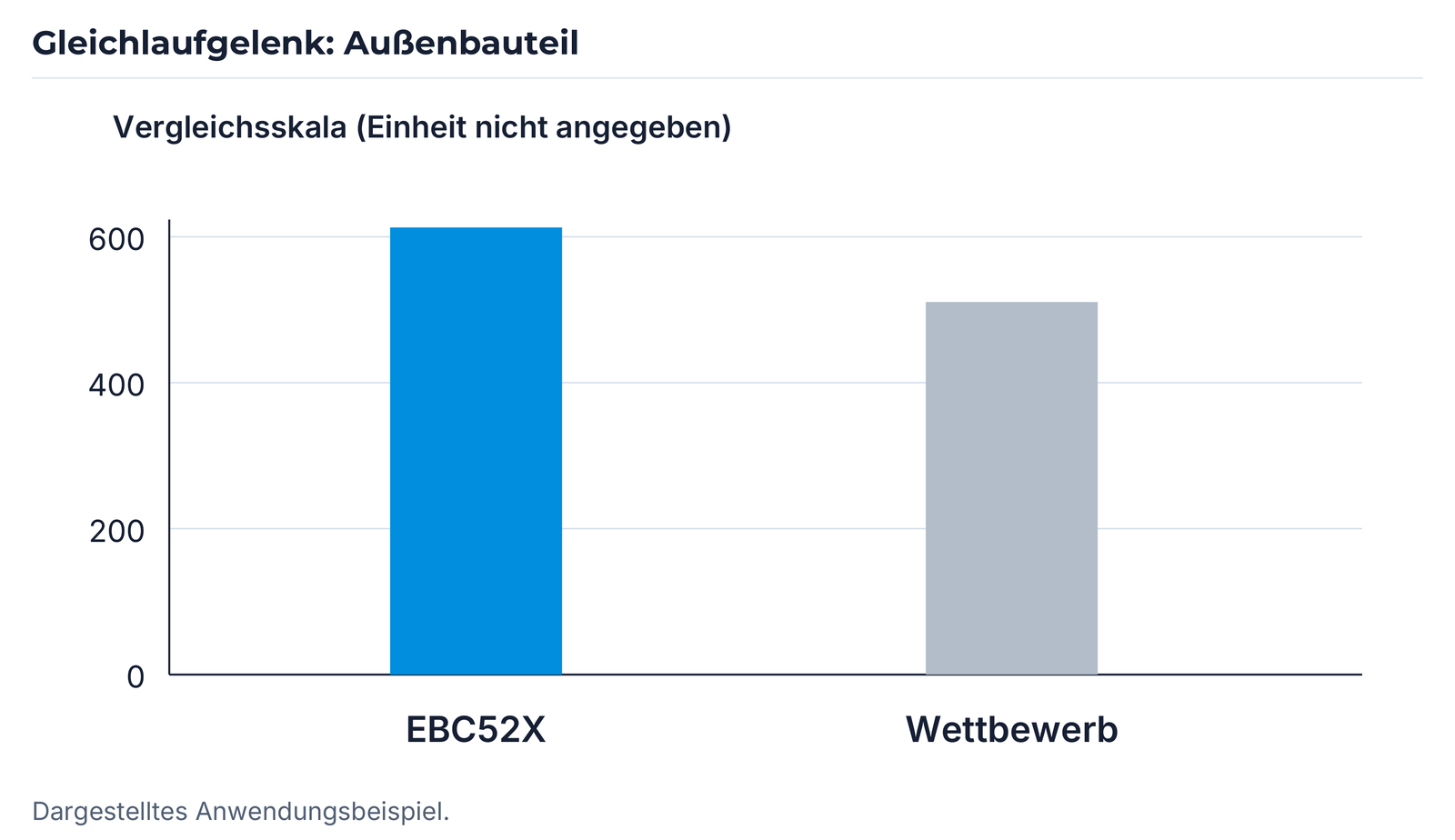

EBC52X-Vergleich für das Außenbauteil mit vollständiger Originalskala.
EBC52X-Vergleich für das Außenbauteil mit vollständiger Originalskala.

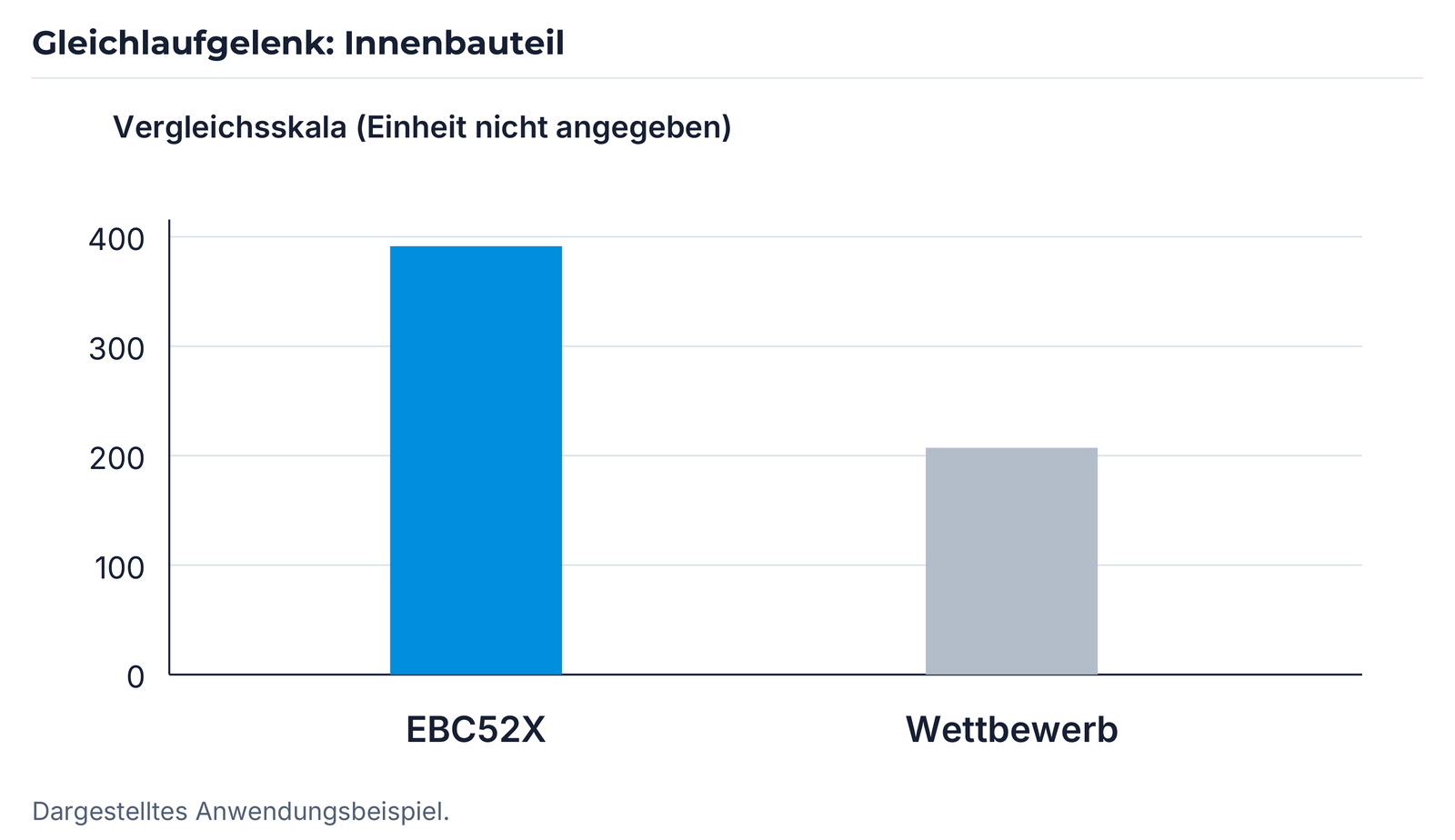

EBC52X-Vergleich für das Innenbauteil mit vollständiger Originalskala.
EBC52X-Vergleich für das Innenbauteil mit vollständiger Originalskala.

Die Balken vergleichen EBC52X mit einem Wettbewerbswerkzeug unter den genannten Bedingungen. Die Diagramme benennen die Einheit der Vergleichsskala nicht; Stückzahl oder Bearbeitungszeit werden daraus nicht als zusätzliche Werte abgeleitet.

Gleichlaufgelenk im Fahrwerks- und Antriebszusammenhang.
Gleichlaufgelenk im Fahrwerks- und Antriebszusammenhang.
Weiteres Antriebsbeispiel mit Gleichlaufgelenk.
Weiteres Antriebsbeispiel mit Gleichlaufgelenk.

Zu diesem Kapitel anfragen

XF-Planfräser für Aluminiumlegierungen

XF-Planfräser werden für Schrupp- und Schlichtbearbeitung angeboten. Das Programm verbindet Fräserkörper, Schneidplatten, Kassetten und Aufnahmen; Abmessungen können kundenspezifisch angepasst werden.

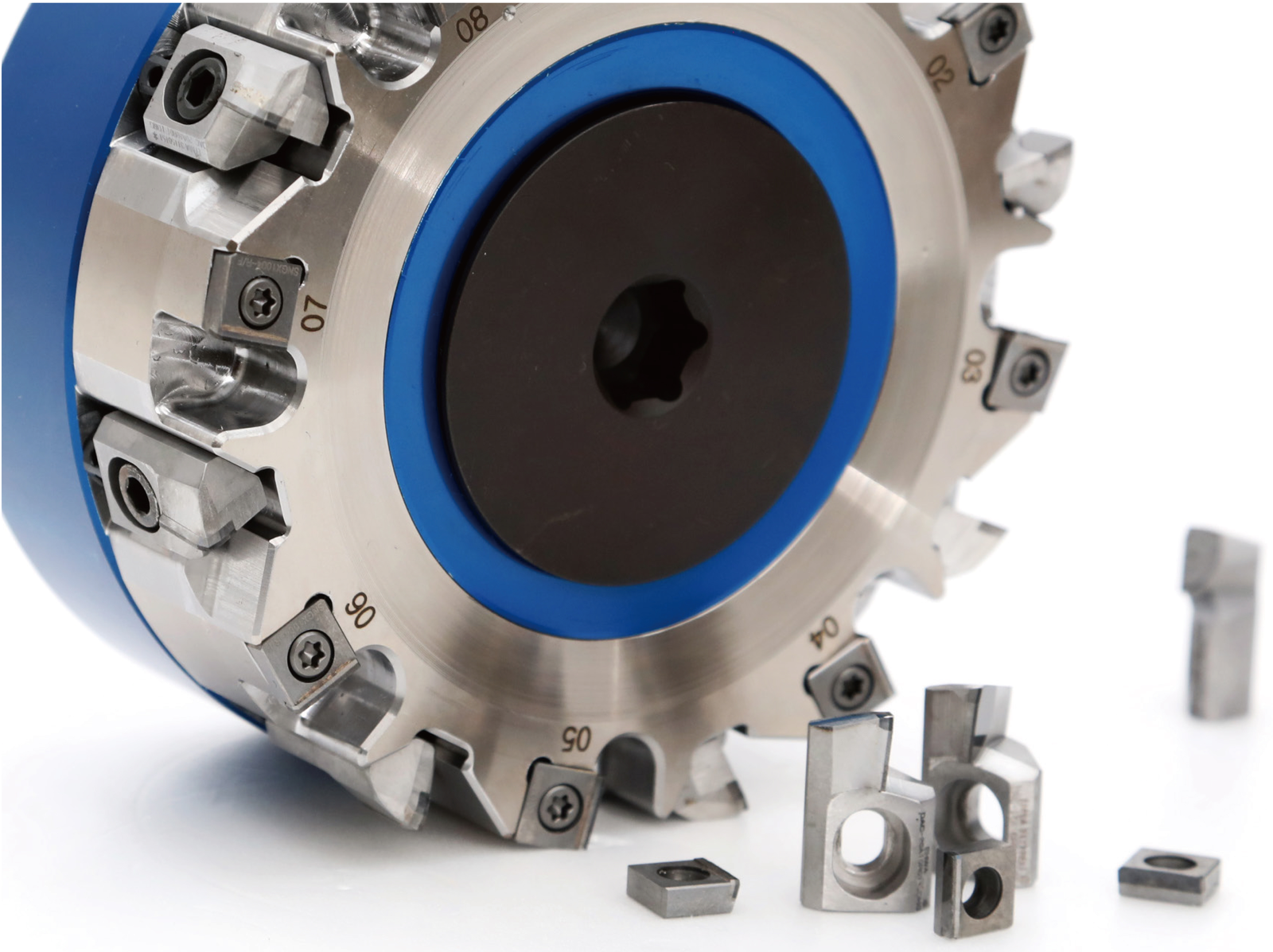

XF-Planfräser mit Kassetten und Schneidplatten als Einzelteile.
XF-Planfräser mit Kassetten und Schneidplatten als Einzelteile.

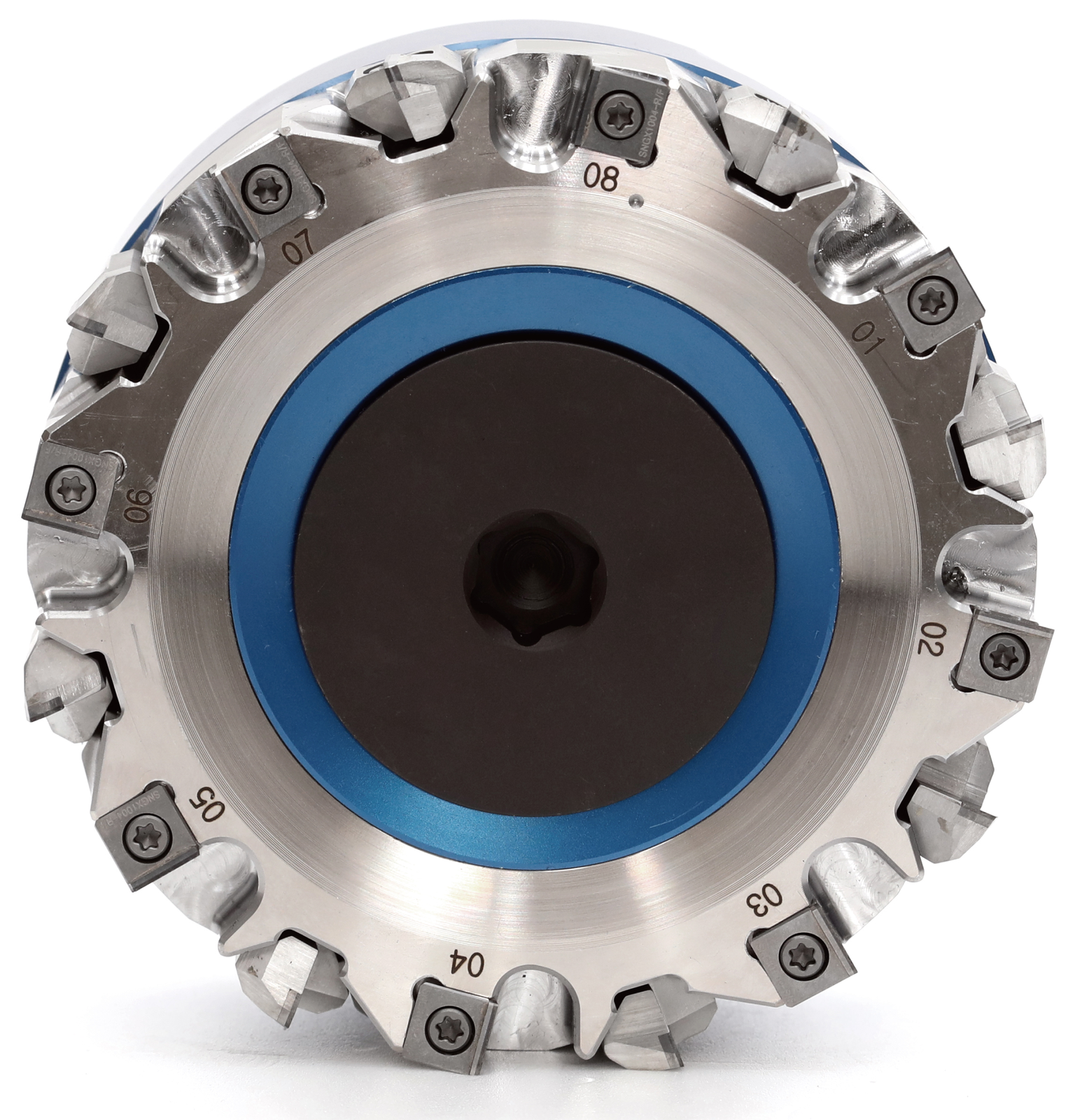

XF-Planfräser in der vollständigen Vorderansicht.
XF-Planfräser in der vollständigen Vorderansicht.

Abmessungen und Zähnezahl

Typ ØD Ød A B H Zähne
XF 10050 -16R (L) 100 31,75 12,7 8 50 16
XF 12563 -16R (L) 125 38,1 15,9 10 63 16
XF 16063 -16R (L) 160 50,8 19,0 11 63 16
XF 20063 -18R (L) 20 47,625 25,4 14 63 18
XF 25063 -18R (L) 250 47,625 25,4 14 63 18

Beim Typ XF 20063 -18R (L) lautet ØD in der Artikeltabelle 20, während die separate Schnittdatentabelle ØD 200 enthält. Dieselbe Abweichung findet sich im ergänzend geprüften EHWA-XF-Datenblatt; der Durchmesser wird vor der Werkzeugauslegung bestätigt.

Für alle fünf Typen nennt die Tabelle XF10 - SN als Schneidplatte und XF CF / XF SD als Kassettenausführungen.

Typ Aufnahme
XF 10050 -16R (L) FMA 31.75
XF 12563 -16R (L) FMA 38.1
XF 16063 -16R (L) FMA 50.8
XF 20063 -18R (L) FMA 47.625
XF 25063 -18R (L) FMA 47.625

Genannte maximale Schnittbedingungen

ØD Maximale Drehzahl (min⁻¹) Schnitttiefe ap (mm)
100 11 000 3
125 9 000 3
160 7 000 3
200 5 500 3

Diese Schnittdaten gehören zu den dargestellten Werkzeugausführungen. Für ØD 250 nennt das Blatt keine zusätzliche maximale Drehzahl.

Zu diesem Kapitel anfragen

PCBN-Schaftfräser für Gleichlaufgelenke

EHWA entwickelt präzise PCBN-Schaftfräser als spanende Lösung für geeignete Gleichlaufgelenk-Prozesse. Das Programm umfasst vier- und sechsschneidige Ausführungen. Die sechsschneidige Bauart ist auf hohe Belastbarkeit bei der Hochgeschwindigkeitsbearbeitung ausgelegt. Kundenspezifische Konstruktion und Werkzeuglösungen ergänzen die Schneidleistung.

Merkmal Ausführung
Körpertyp HFS12
Schneidstoff PCBN
Schneidenzahl 4 F und 6 F
Vierschneidiger PCBN-Schaftfräser.
Vierschneidiger PCBN-Schaftfräser.

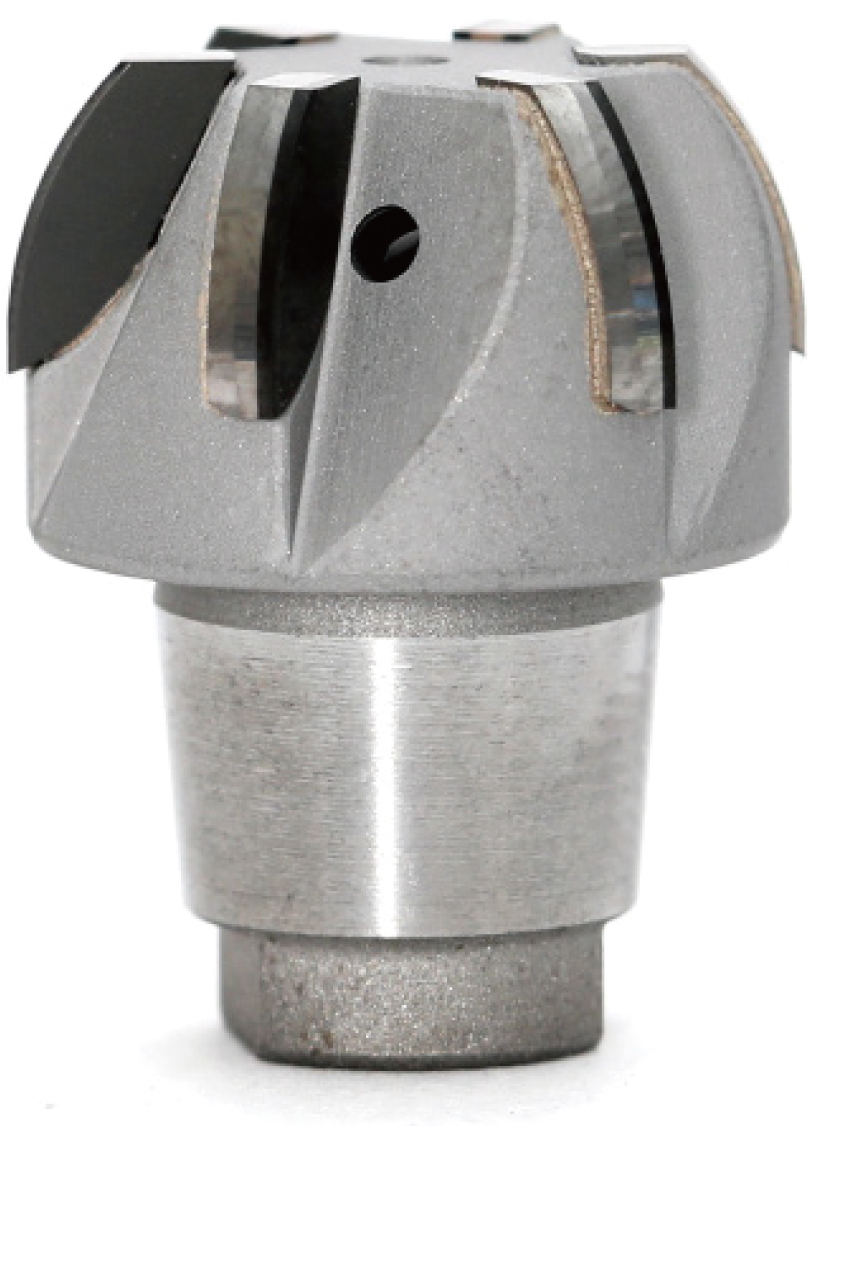

Sechsschneidiger PCBN-Schaftfräser.
Sechsschneidiger PCBN-Schaftfräser.

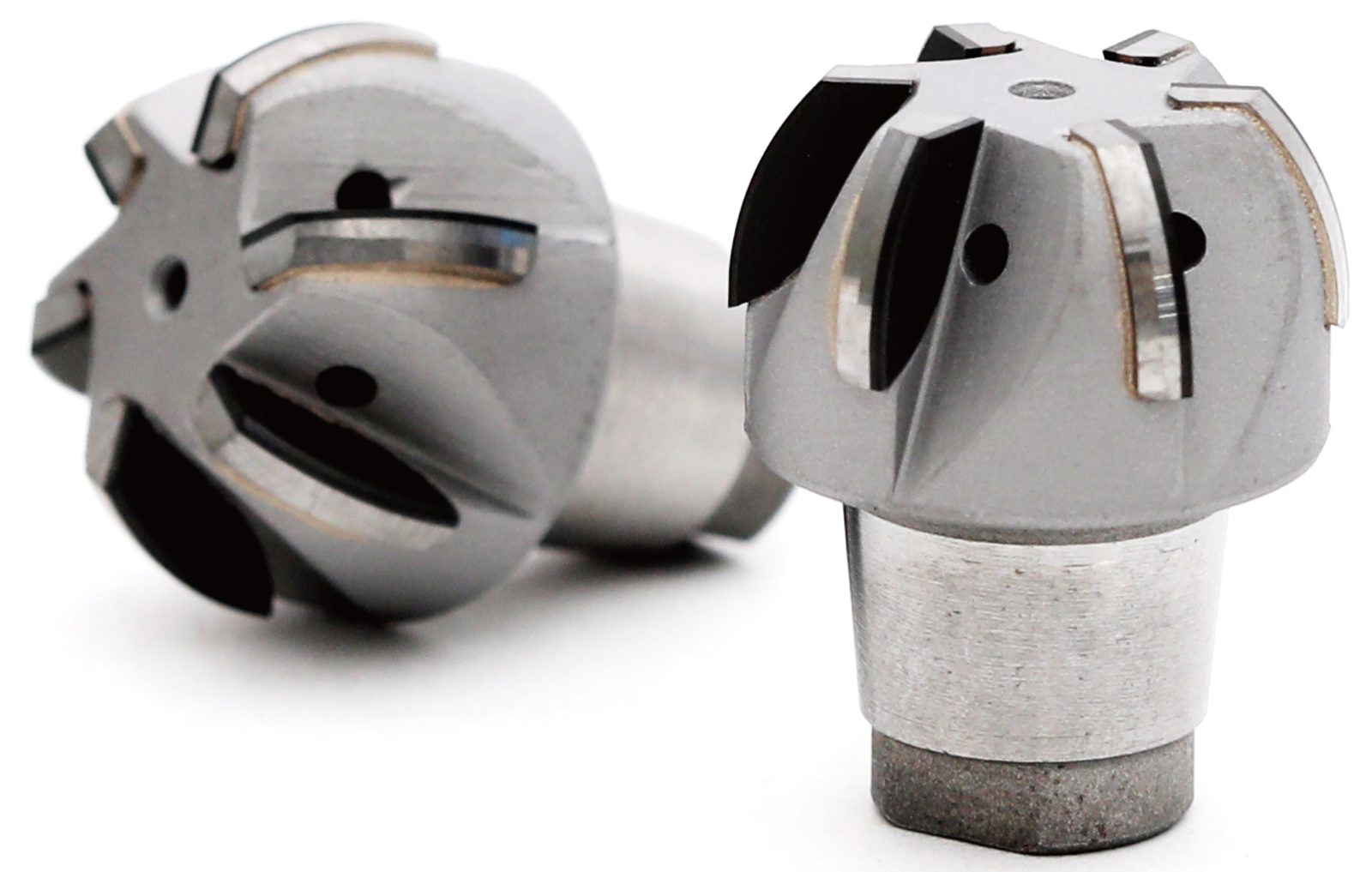

Beide PCBN-Schaftfräser-Ausführungen im Detail.
Beide PCBN-Schaftfräser-Ausführungen im Detail.

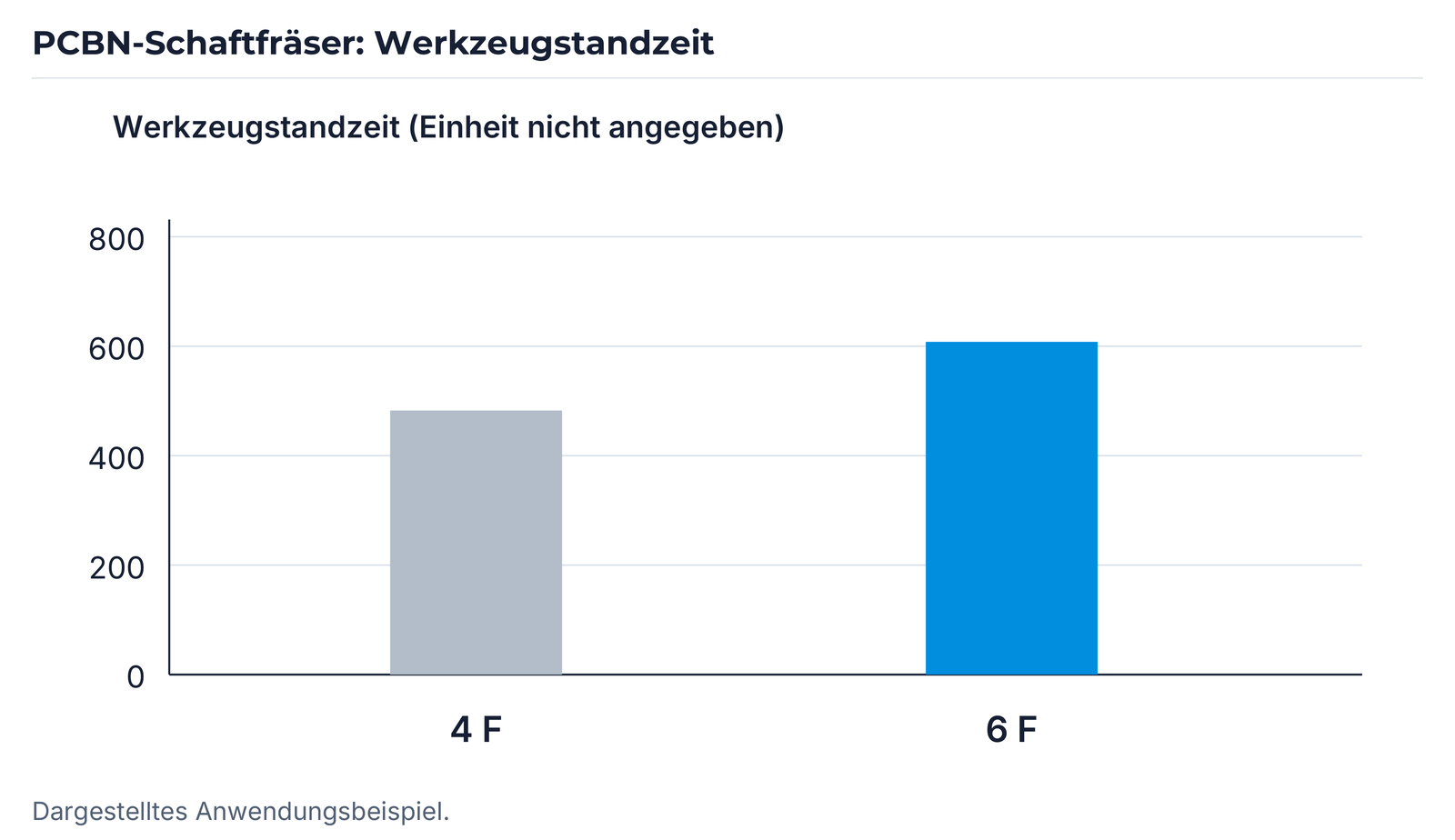

Werkzeugstandzeitvergleich der vier- und sechsschneidigen Bauart.
Werkzeugstandzeitvergleich der vier- und sechsschneidigen Bauart.

Die Grafik zeigt eine höhere Werkzeugstandzeit der sechsschneidigen Ausführung im dargestellten Vergleich. Die Skala ist mit TOOL LIFE bezeichnet, nennt jedoch keine Einheit; zusätzliche Versuchsbedingungen werden hier nicht ergänzt.

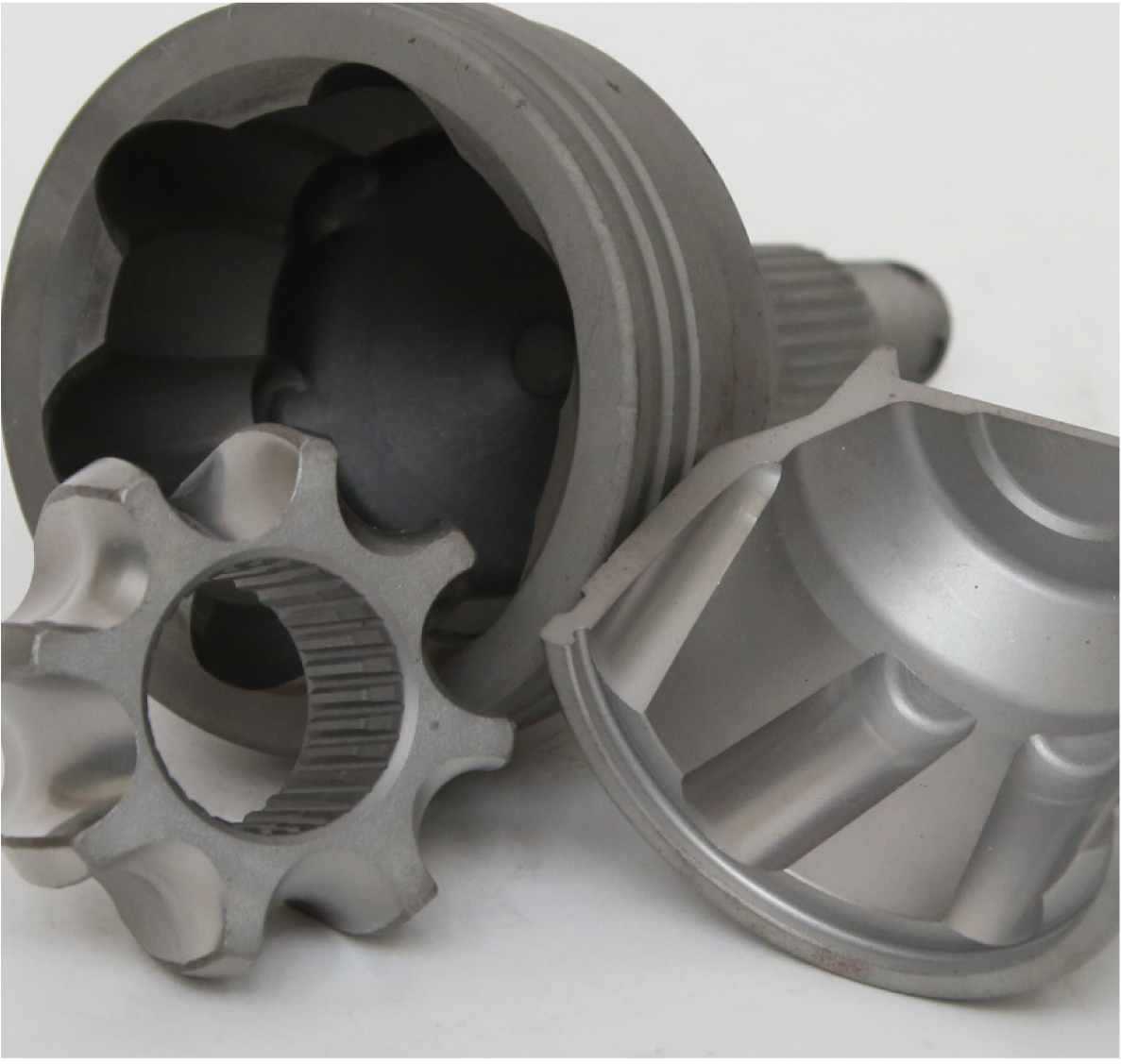

Gleichlaufgelenk-Komponenten als Werkstücke.
Gleichlaufgelenk-Komponenten als Werkstücke.
Fahrzeugdarstellung zur Antriebsanwendung.
Fahrzeugdarstellung zur Antriebsanwendung.

Zu diesem Kapitel anfragen

Drehbearbeitung für Getriebe und Differentialgetriebe

Für die dargestellte Innen- und Kegeldrehbearbeitung nennt EHWA die Sorten EB419 und EB454. Die Schneidplattenkennungen werden den beiden gezeigten Anwendungen zugeordnet:

Anwendung Schneidplattenkennung
Innendurchmesser drehen TCGW090204
Kegel drehen DNGA150408

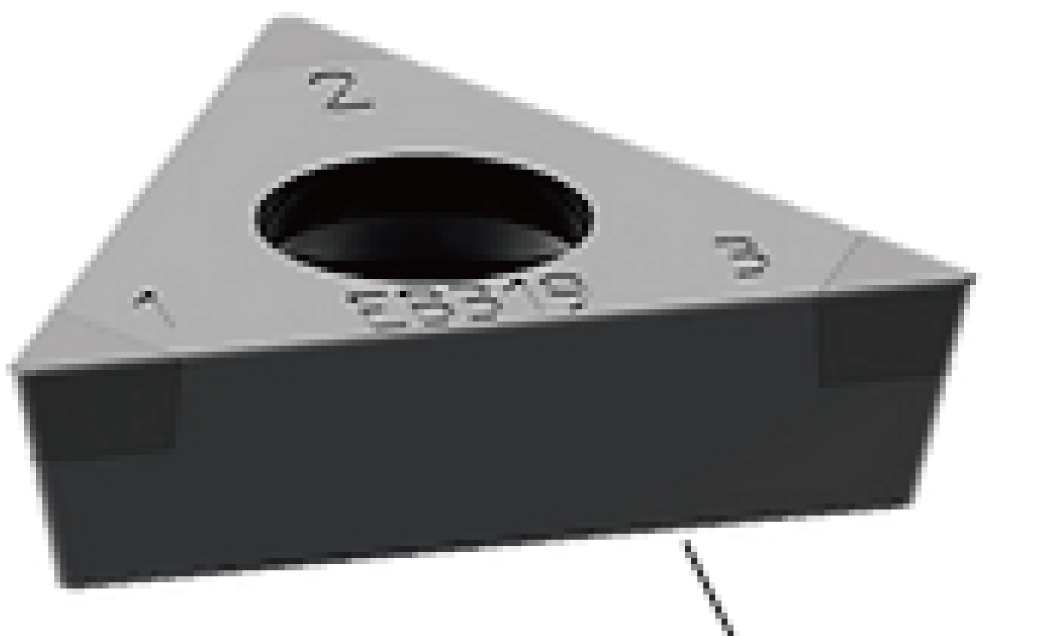

Schneidplatte TCGW090204 für die Innendurchmesserbearbeitung.
Schneidplatte TCGW090204 für die Innendurchmesserbearbeitung.

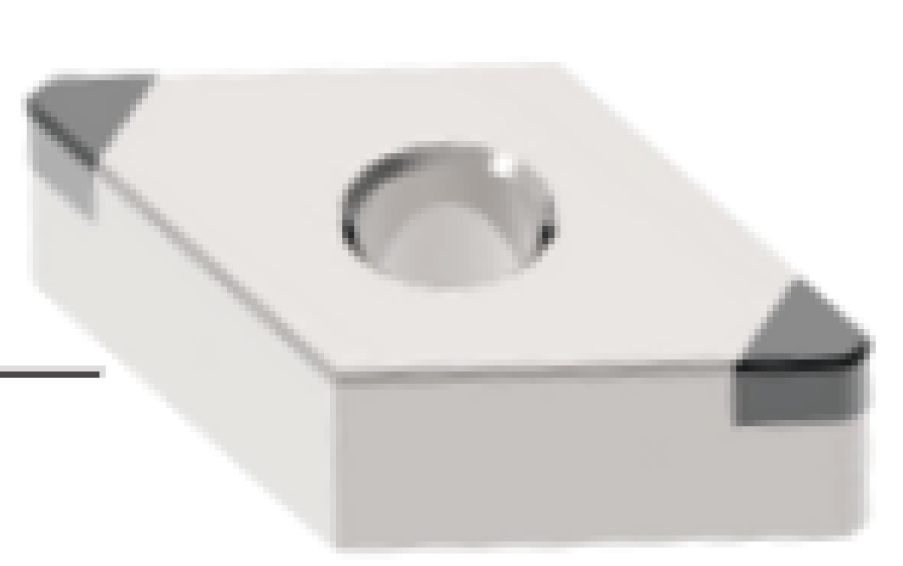

Schneidplatte DNGA150408 für die Kegelbearbeitung.
Schneidplatte DNGA150408 für die Kegelbearbeitung.

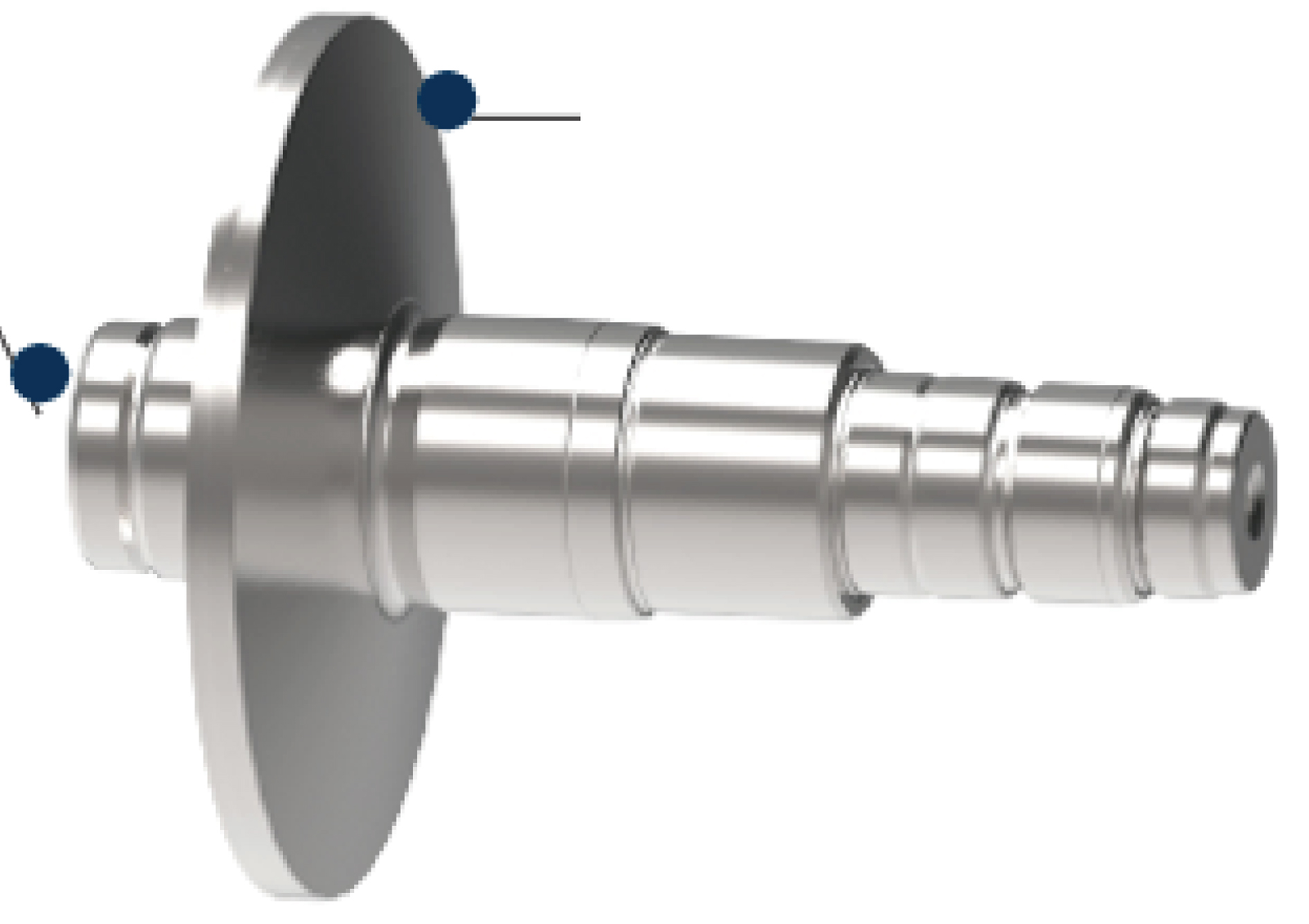

Wellen-/Getriebebauteil als Bearbeitungsbeispiel.
Wellen-/Getriebebauteil als Bearbeitungsbeispiel.

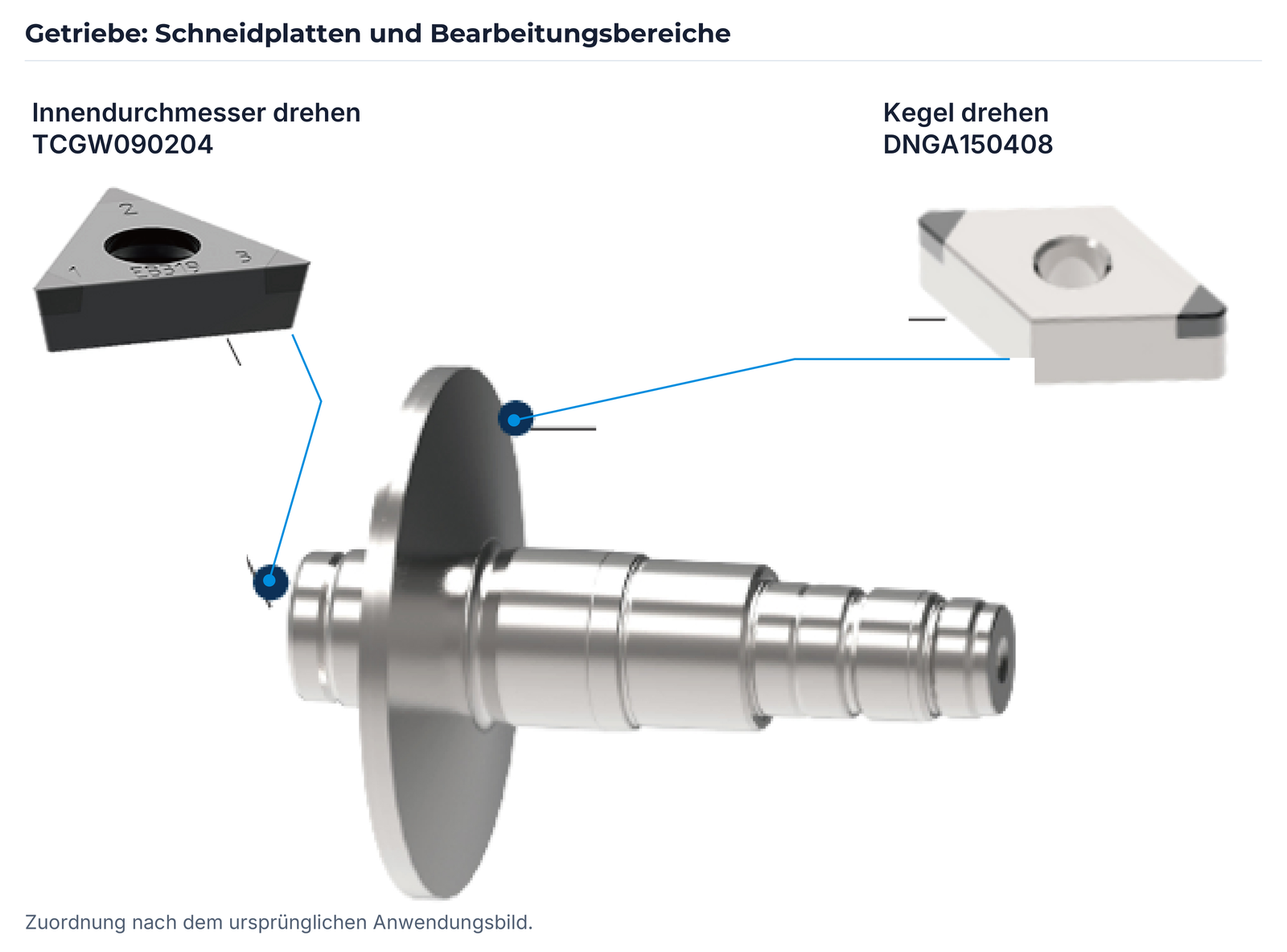

Zuordnung der beiden Schneidplatten zu den Bearbeitungsbereichen.
Zuordnung der beiden Schneidplatten zu den Bearbeitungsbereichen.

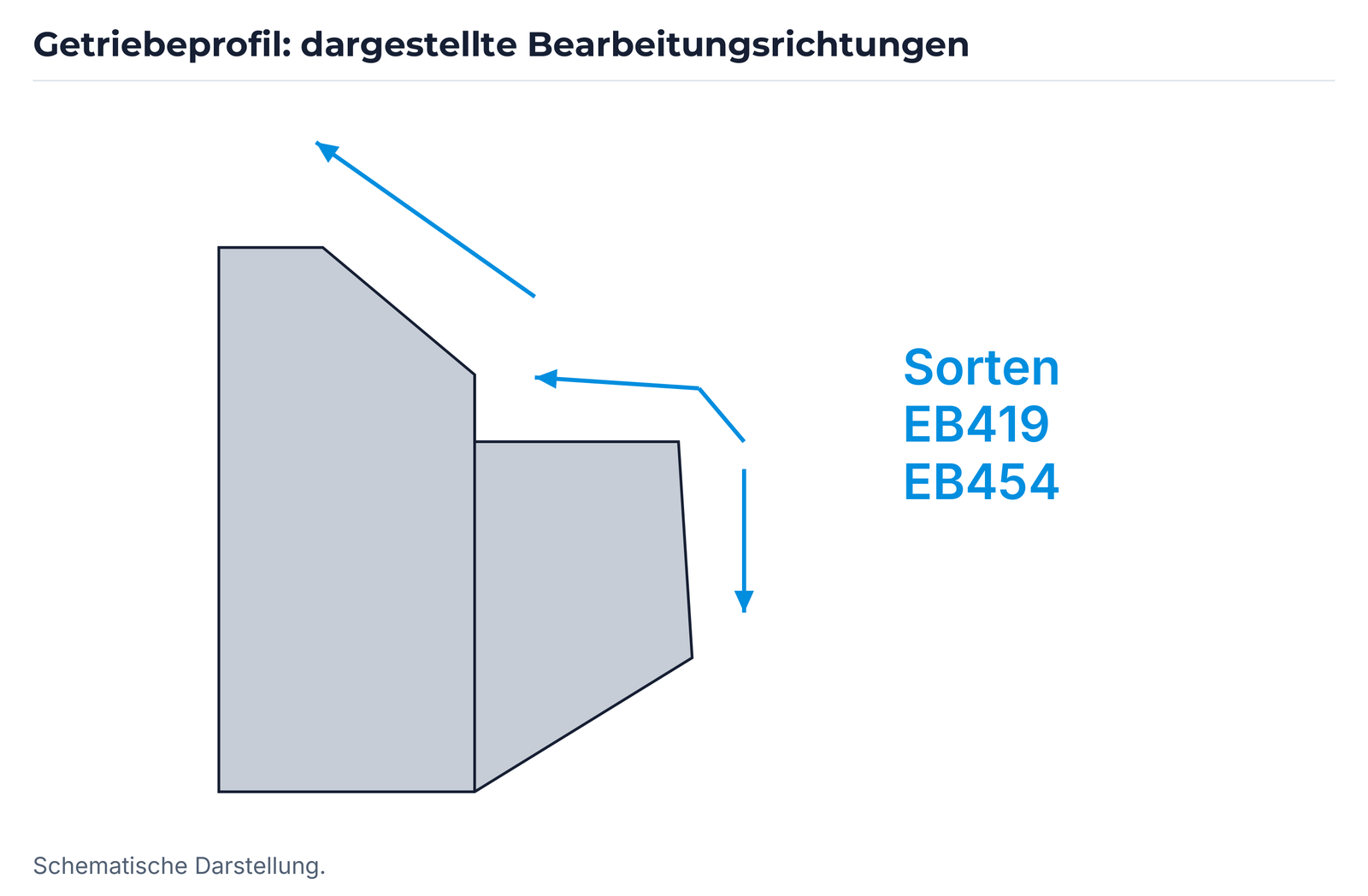

Profilschema mit den dargestellten Bearbeitungsrichtungen für EB419 und EB454.
Profilschema mit den dargestellten Bearbeitungsrichtungen für EB419 und EB454.

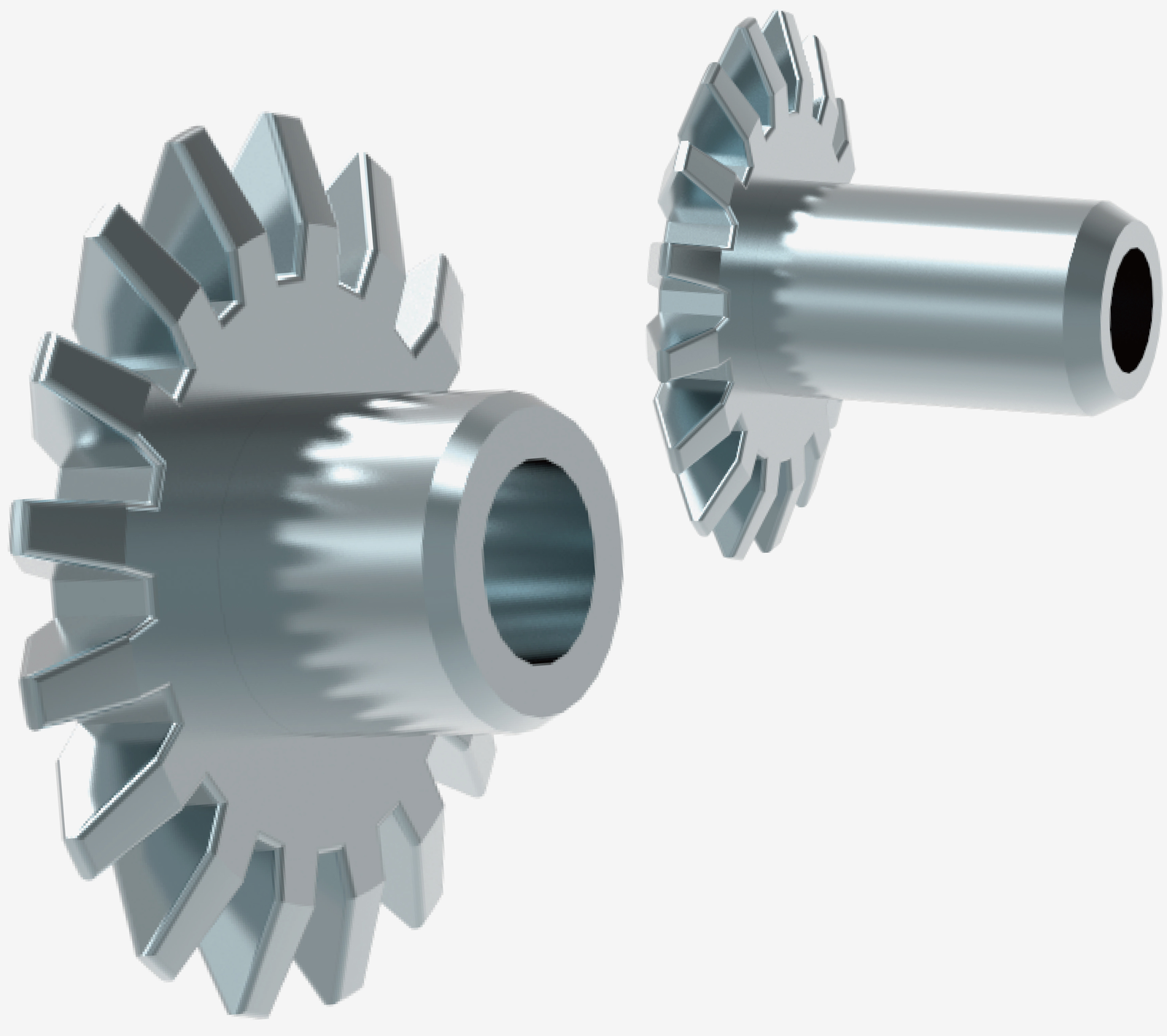

Getrieberäder als Werkstückdarstellung.
Getrieberäder als Werkstückdarstellung.
Versuchsangabe Wert
Werkstück SCM418H
Schnittgeschwindigkeit 80–120 m/min
Vorschub 0,07–0,10 mm/U
Schnitttiefe ap 0,05–0,06 mm

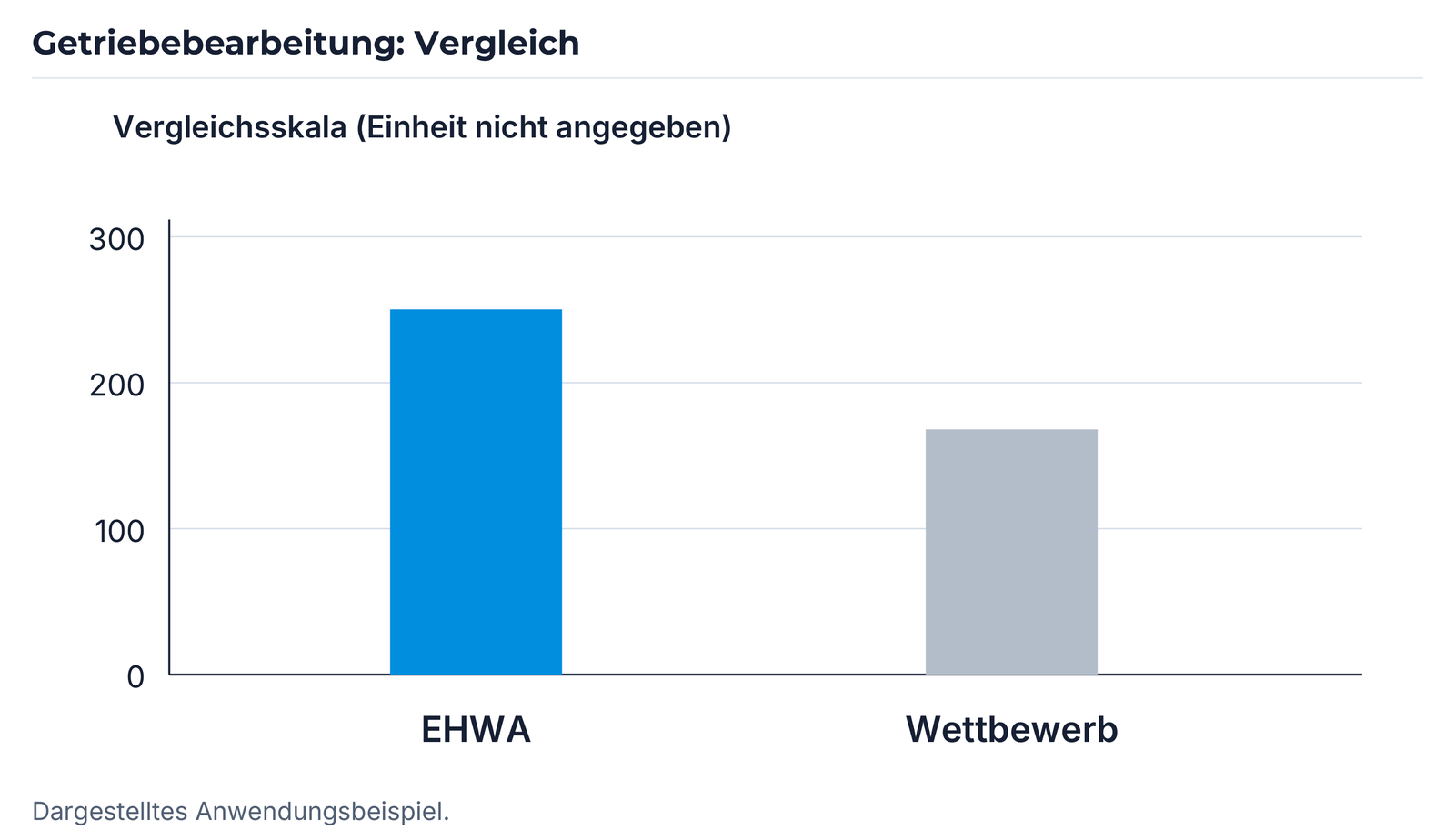

EHWA-/Wettbewerbsvergleich für die dargestellte Getriebebearbeitung.
EHWA-/Wettbewerbsvergleich für die dargestellte Getriebebearbeitung.

Die Vergleichsskala bleibt vollständig erhalten. Sie enthält keine benannte Einheit oder Messgröße; der Balkenvorteil wird daher als gezeigtes Anwendungsergebnis eingeordnet.

Zu diesem Kapitel anfragen

AF, BF, CF und XF: Planfräserfamilien

Die Planfräserfamilien setzen unterschiedliche Schwerpunkte bei Oberflächenqualität, Werkzeugstandzeit, gratfreier Bearbeitung und universeller Auslegung. XF ergänzt das Programm für Schruppen und Schlichten.

Familie Größenkennung Auslegung und zugehörige Schneidplatten
AF 80D–250D Oberflächenqualität und Werkzeugstandzeit; SNGN 1204, SNGX 1204
BF 125D–250D Für gratfreie Bearbeitung und lange Werkzeugstandzeit ausgelegt; SNGX 1004-R, SNGX 1004-F
CF 50D–250D Universelle EHWA-Auslegung; CFR, CFW
XF Siehe XF-Programmtabelle Schruppen und Schlichten; SNGX 1004-R, SNGX 1004-F sowie CFR, CFW

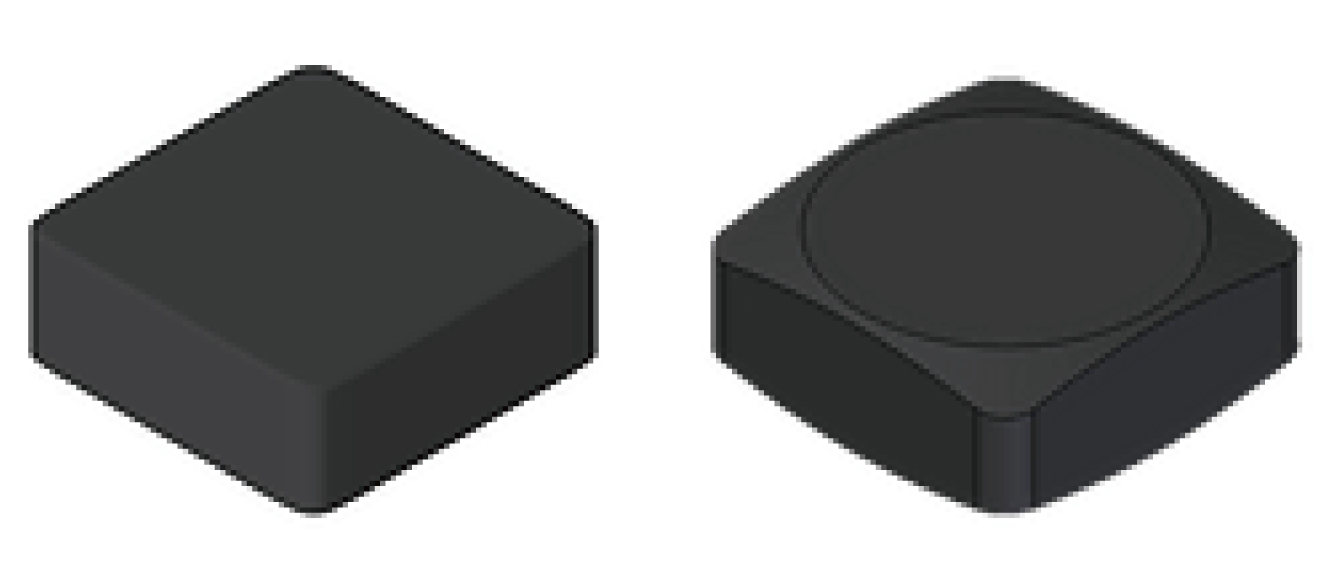

AF-Schneidplatten SNGN 1204 und SNGX 1204.
AF-Schneidplatten SNGN 1204 und SNGX 1204.

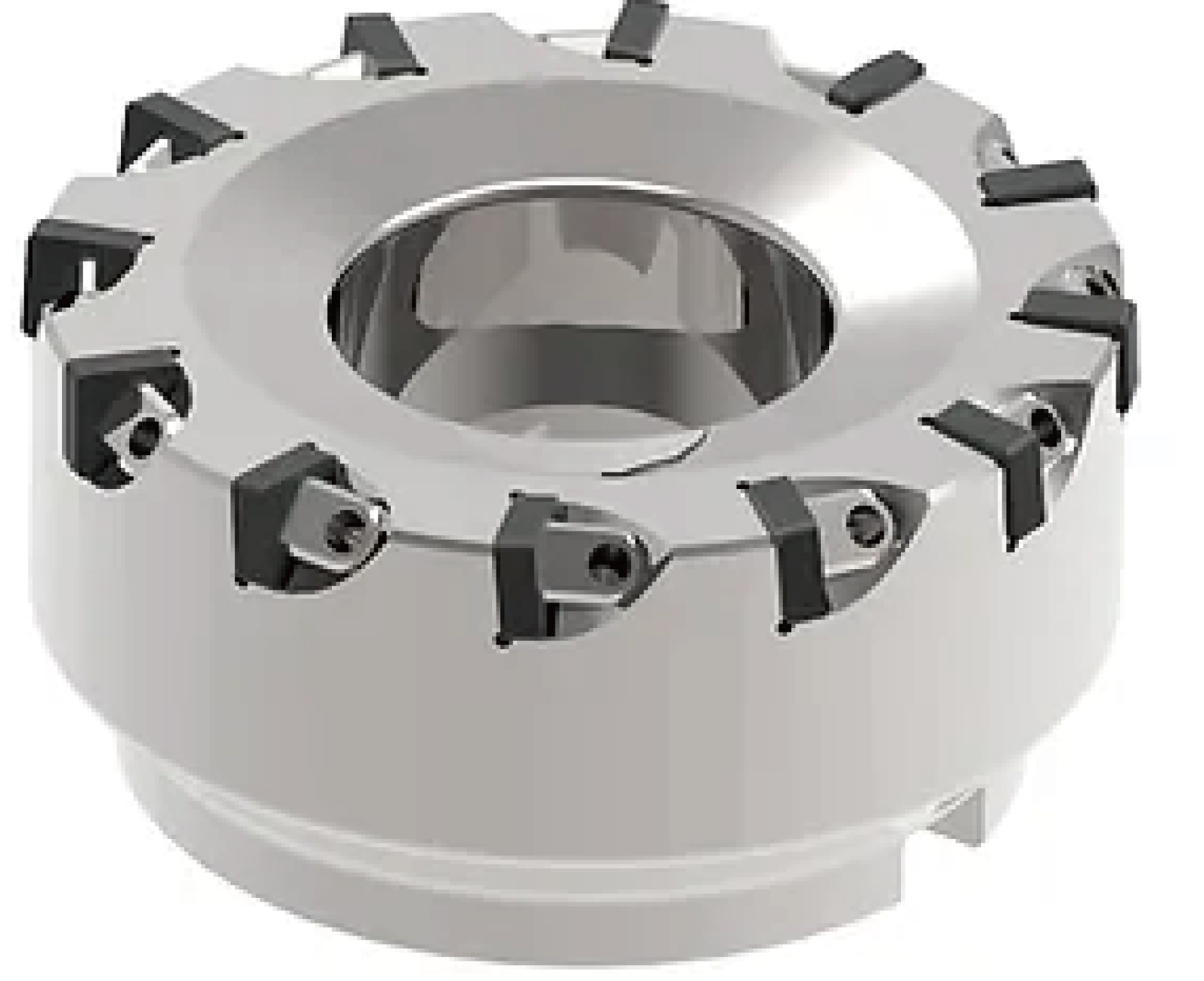

AF-Planfräser.
AF-Planfräser.

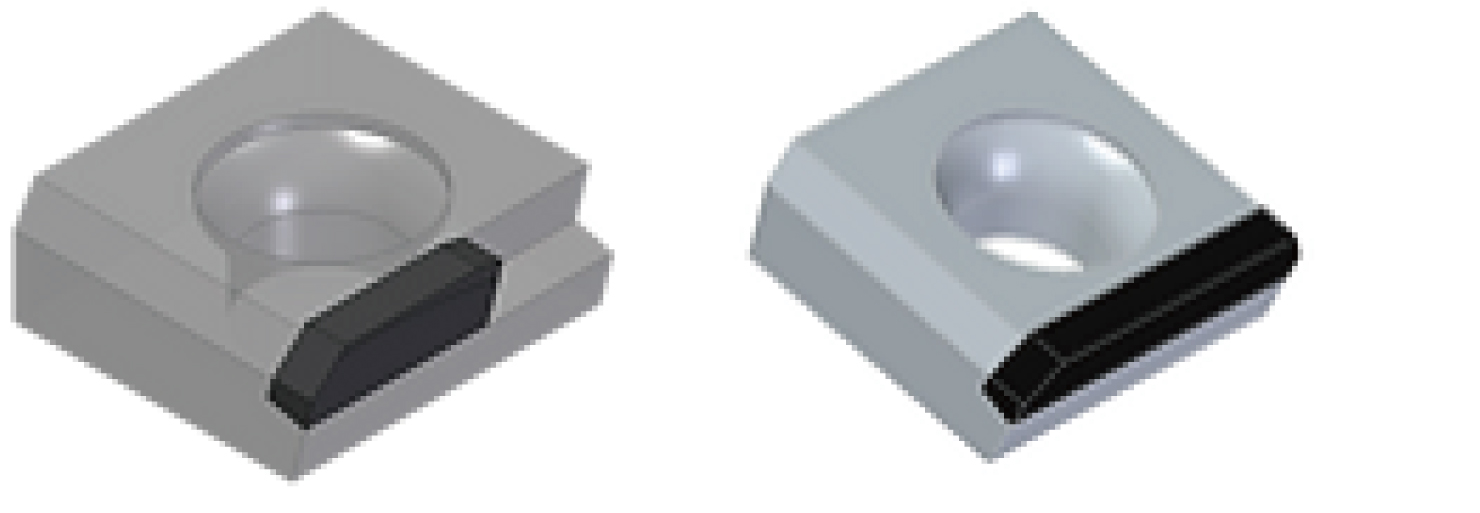

BF-Schneidplatten SNGX 1004-R und SNGX 1004-F.
BF-Schneidplatten SNGX 1004-R und SNGX 1004-F.
BF-Planfräser.
BF-Planfräser.

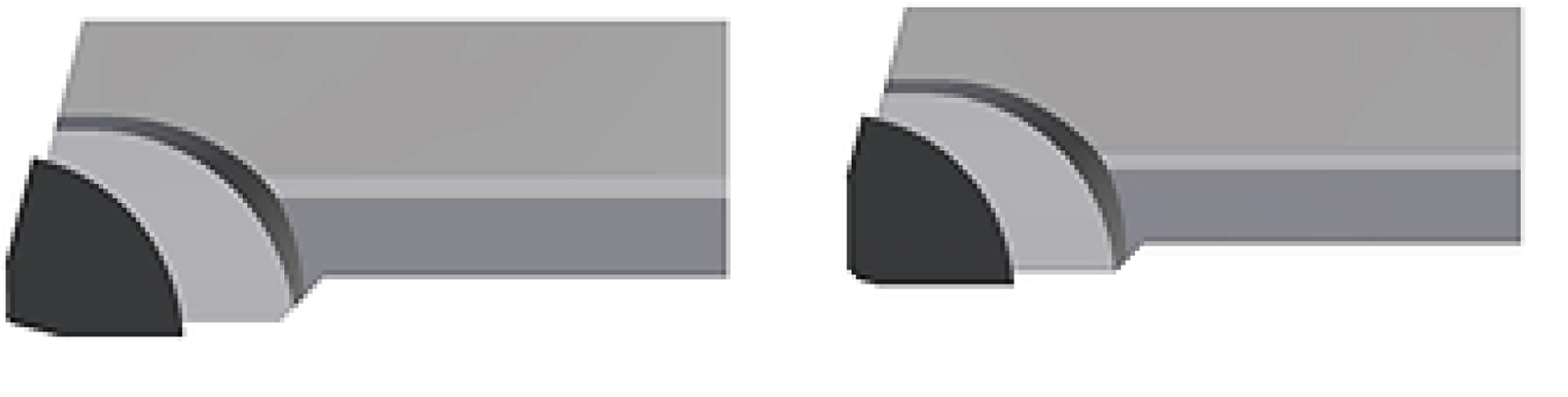

CF-Schneidplatten CFR und CFW.
CF-Schneidplatten CFR und CFW.

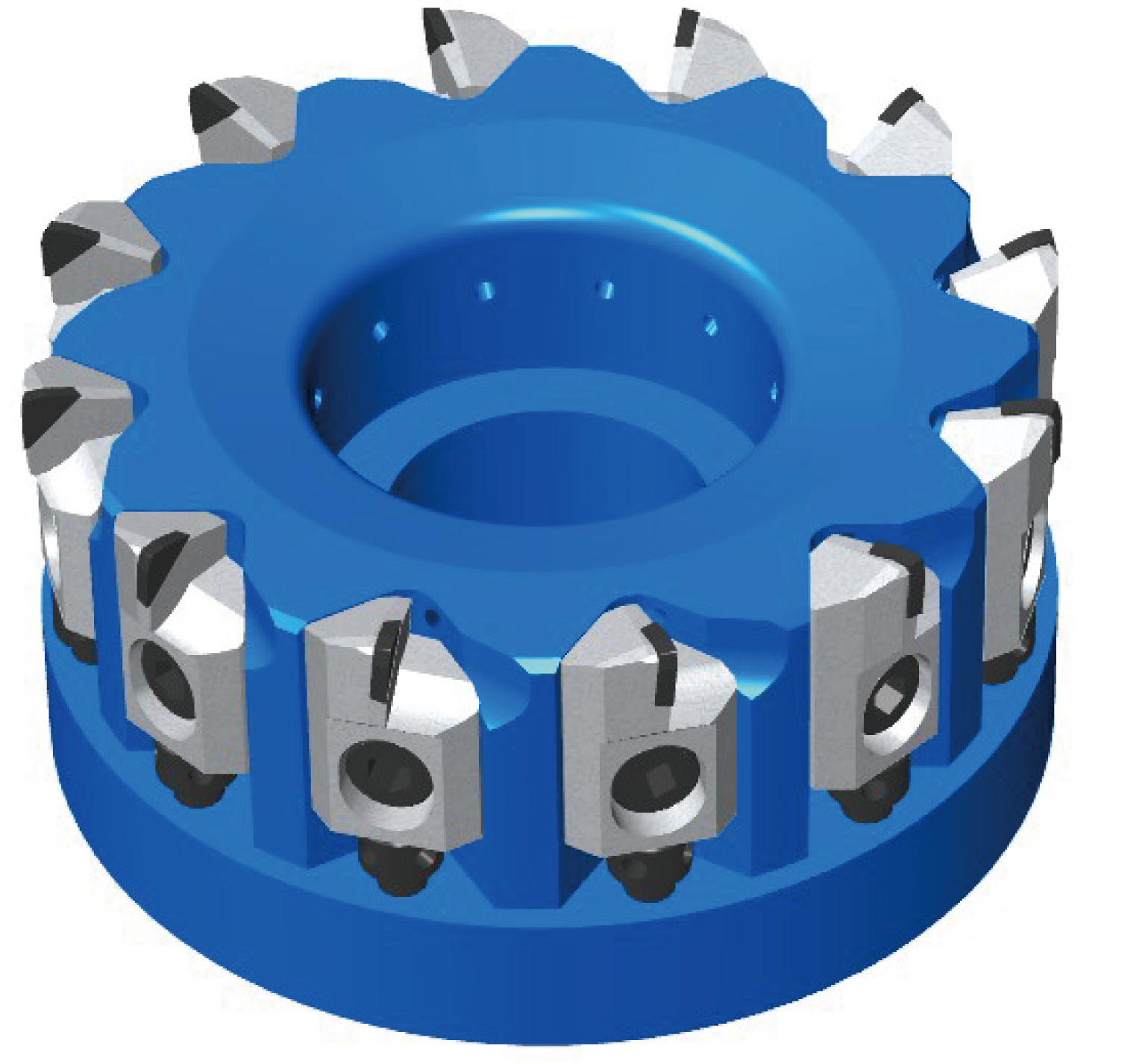

CF-Planfräser.
CF-Planfräser.

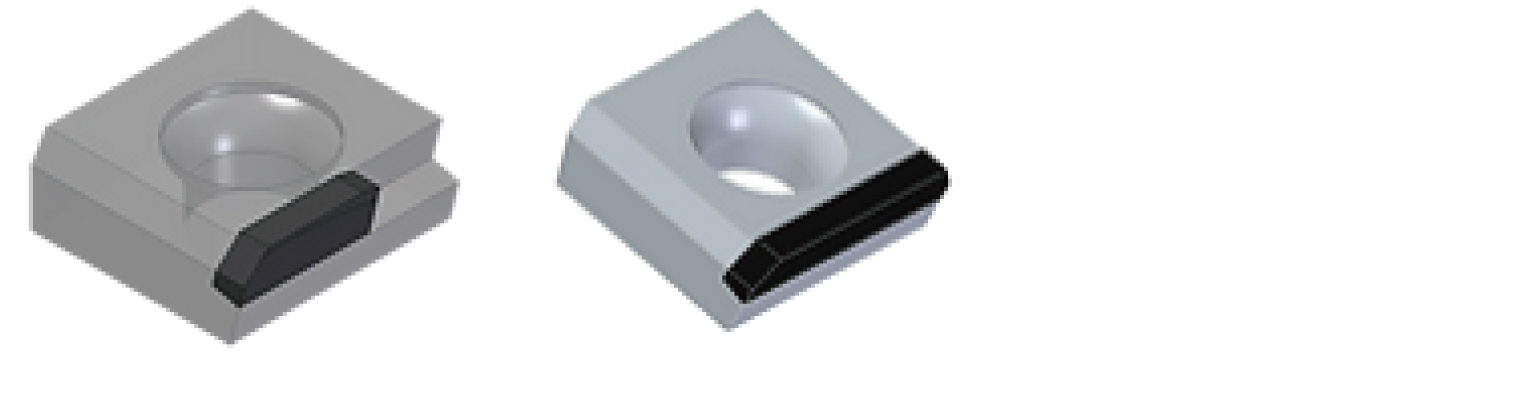

SNGX 1004-R und SNGX 1004-F im XF-Programm.
SNGX 1004-R und SNGX 1004-F im XF-Programm.

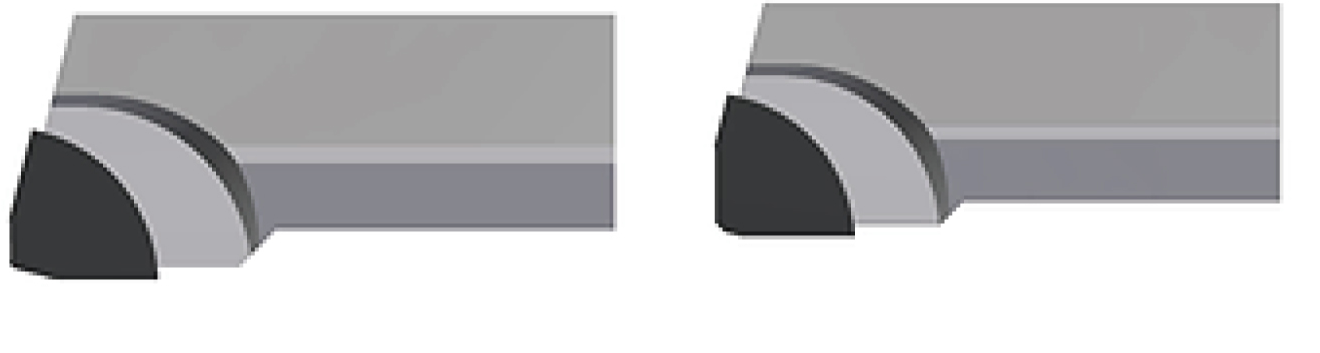

CFR und CFW im XF-Programm.
CFR und CFW im XF-Programm.

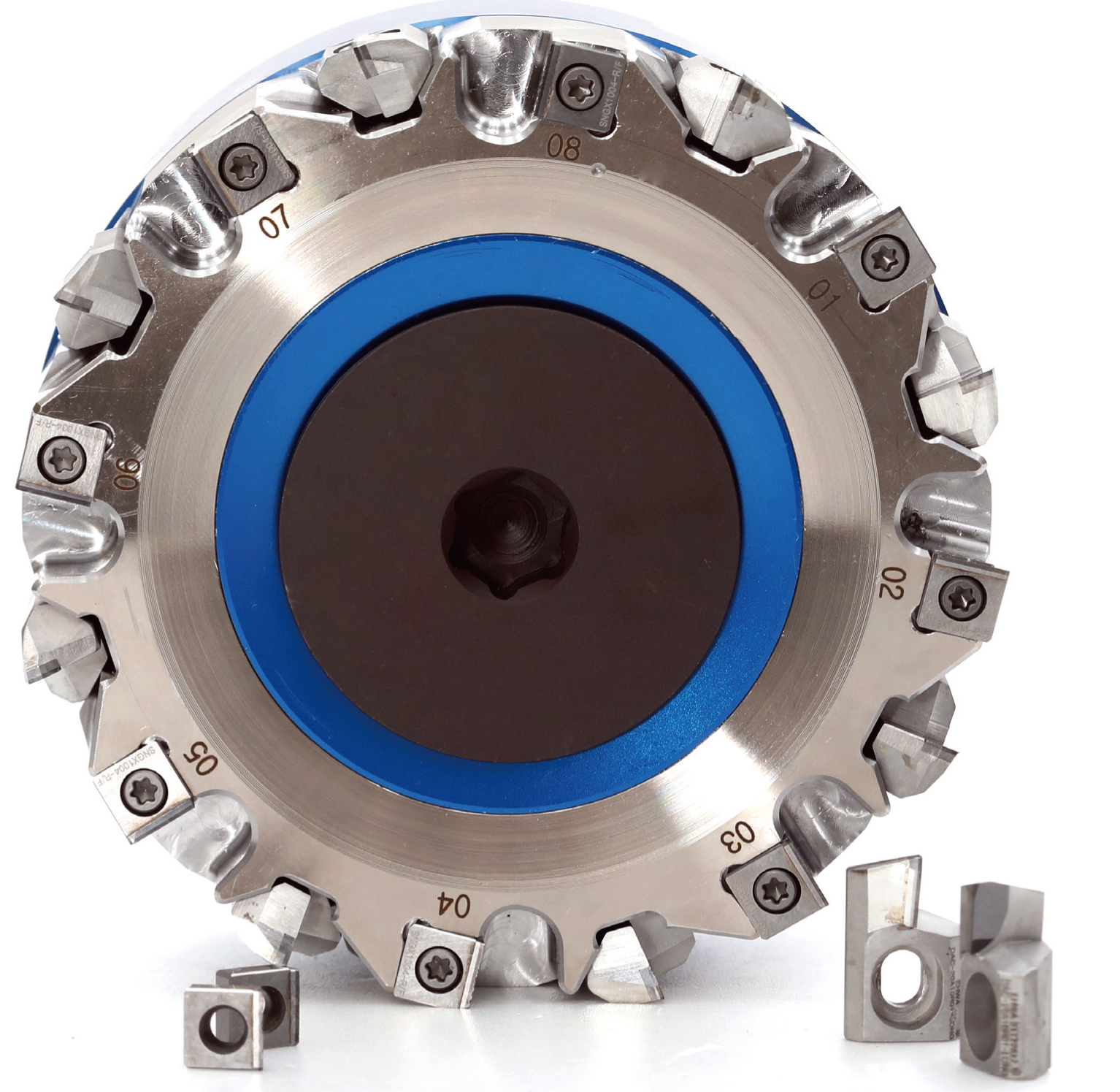

XF-Planfräser mit Einzelteilen.
XF-Planfräser mit Einzelteilen.

Zu diesem Kapitel anfragen

PKD-Schaftfräser für Scrollkompressoren aus Aluminium

EHWA bietet kundenspezifisch optimierte PKD-Schaftfräser für Scrollkompressoren. Präzise Bearbeitung unterstützt die Fertigungseffizienz und die Qualität der Kompressorbauteile. Die dargestellten Ausführungen zeigen unterschiedliche Schneiden- und Stufengeometrien für diese Aluminium-Anwendung.

Fünf PKD-Schaftfräser-Ausführungen für Scrollkompressoren.
Fünf PKD-Schaftfräser-Ausführungen für Scrollkompressoren.
Kompressoranwendung im Fahrzeugzusammenhang.
Kompressoranwendung im Fahrzeugzusammenhang.

Zu diesem Kapitel anfragen

PKD-Schaftfräser für Batteriegehäuse aus Aluminium

Die spiralförmige Schneidenanordnung der PKD-Schaftfräser ist für hohe Zerspanungsleistung ausgelegt. EHWA nennt gratfreie Bearbeitung durch einen großen Spanwinkel, hohe Bearbeitungsgeschwindigkeit und Effizienz sowie verbesserte Oberflächenrauheit als Ziele dieser Ausführung.

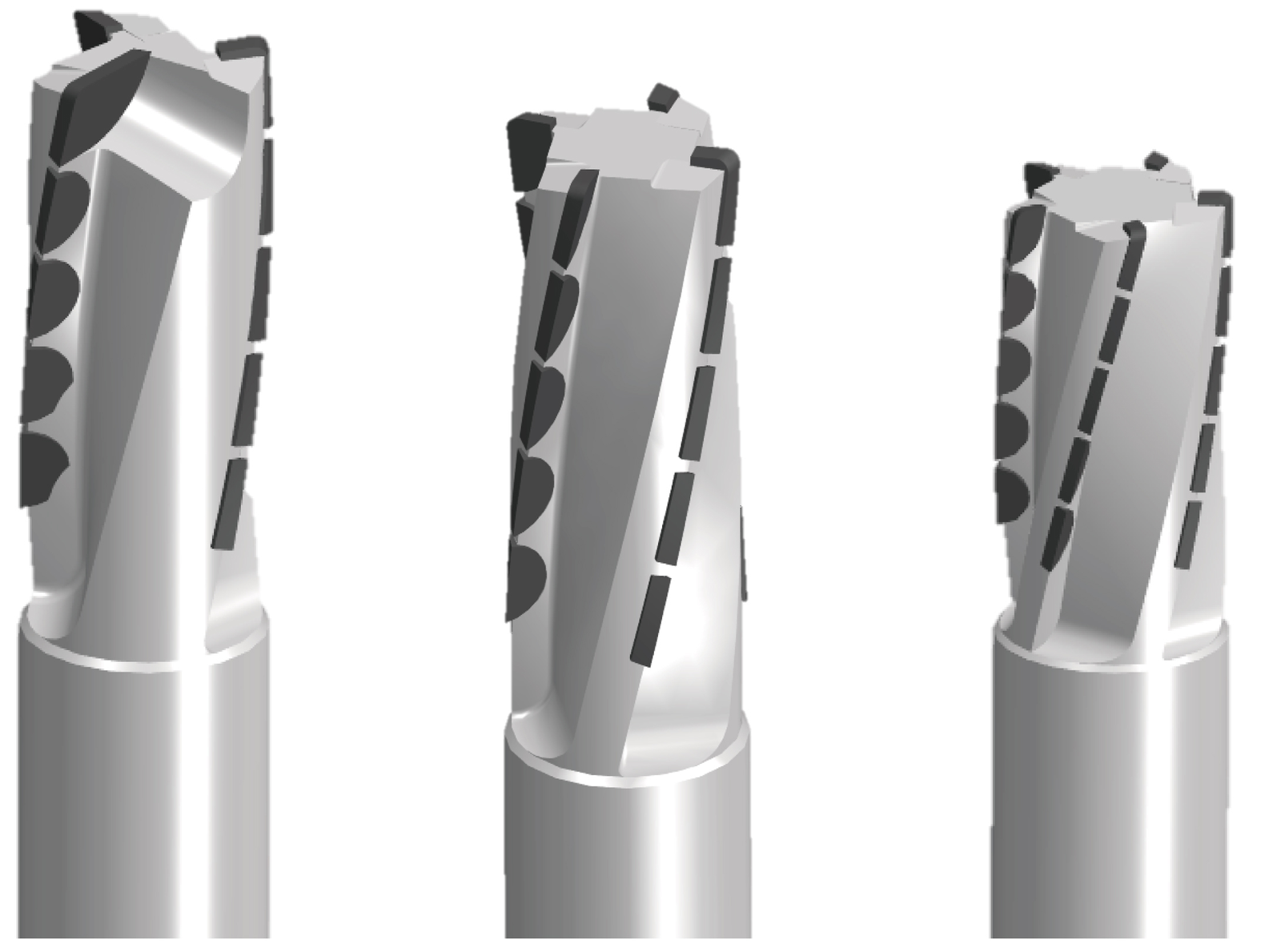

Drei PKD-Schaftfräser-Ausführungen mit spiralförmiger Schneidenanordnung.
Drei PKD-Schaftfräser-Ausführungen mit spiralförmiger Schneidenanordnung.

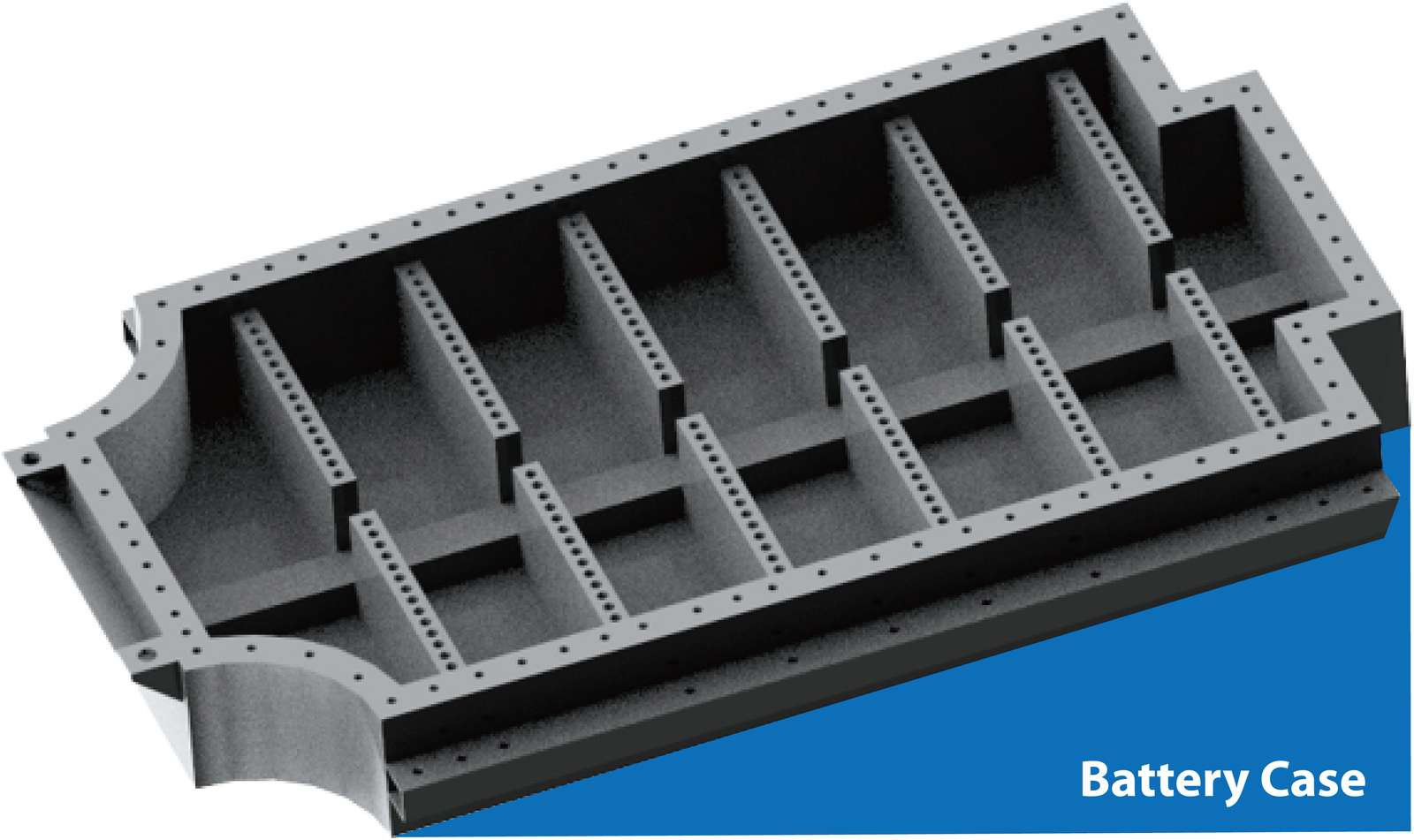

Batteriegehäuse aus Aluminium als Werkstückbeispiel.
Batteriegehäuse aus Aluminium als Werkstückbeispiel.
Elektrofahrzeug als Anwendungskontext.
Elektrofahrzeug als Anwendungskontext.

Zu diesem Kapitel anfragen

Spezial-Ausdrehwerkzeug für Motorgehäuse

Elektromotoren werden für hohe Leistung, Effizienz und Kapazität bei geringem Gewicht ausgelegt. Für die Bearbeitung ihrer Gehäuse beschreibt EHWA ein Werkzeugkonzept, das Aluminium und kohlenstofffaserverstärkten Kunststoff (CFK/CFRP) kombiniert. Die Materialkombination betrifft den Werkzeugkörper und soll die Schwingungsdämpfung verbessern.

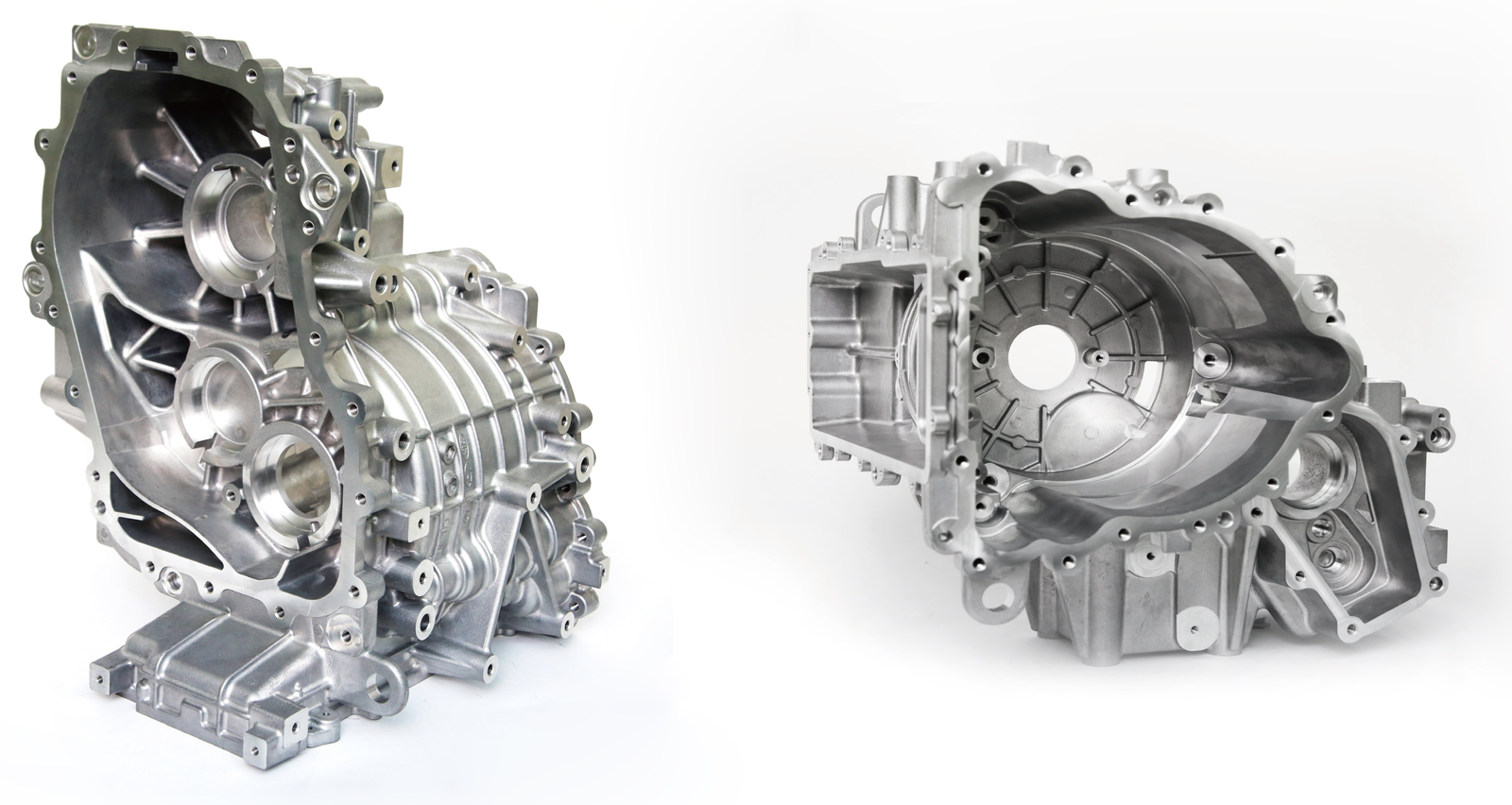

Zwei Motorgehäuse als Werkstückbeispiele.
Zwei Motorgehäuse als Werkstückbeispiele.

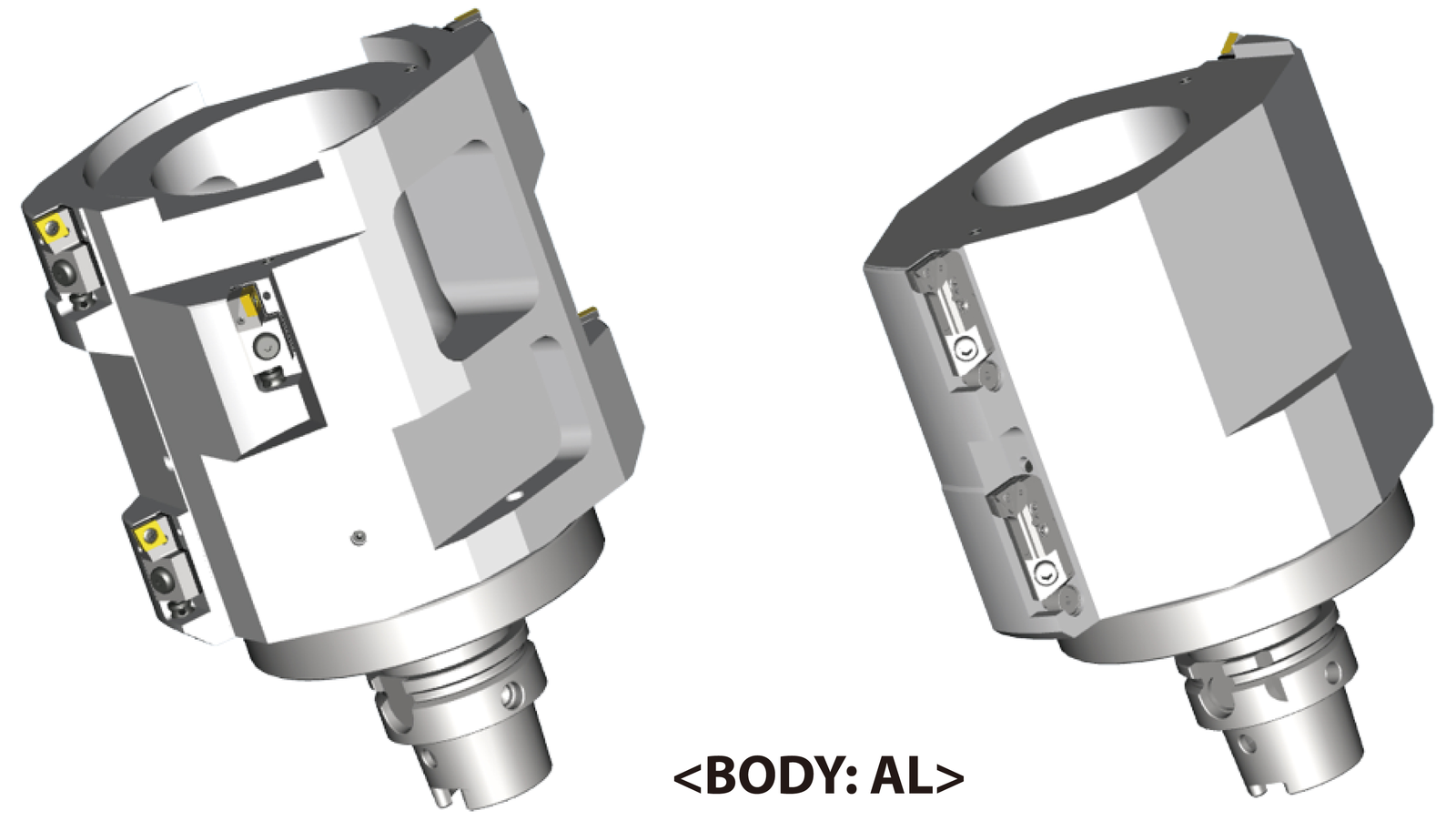

Zwei Werkzeugkörper-Ausführungen mit der Herstellerkennzeichnung BODY: AL.
Zwei Werkzeugkörper-Ausführungen mit der Herstellerkennzeichnung BODY: AL.

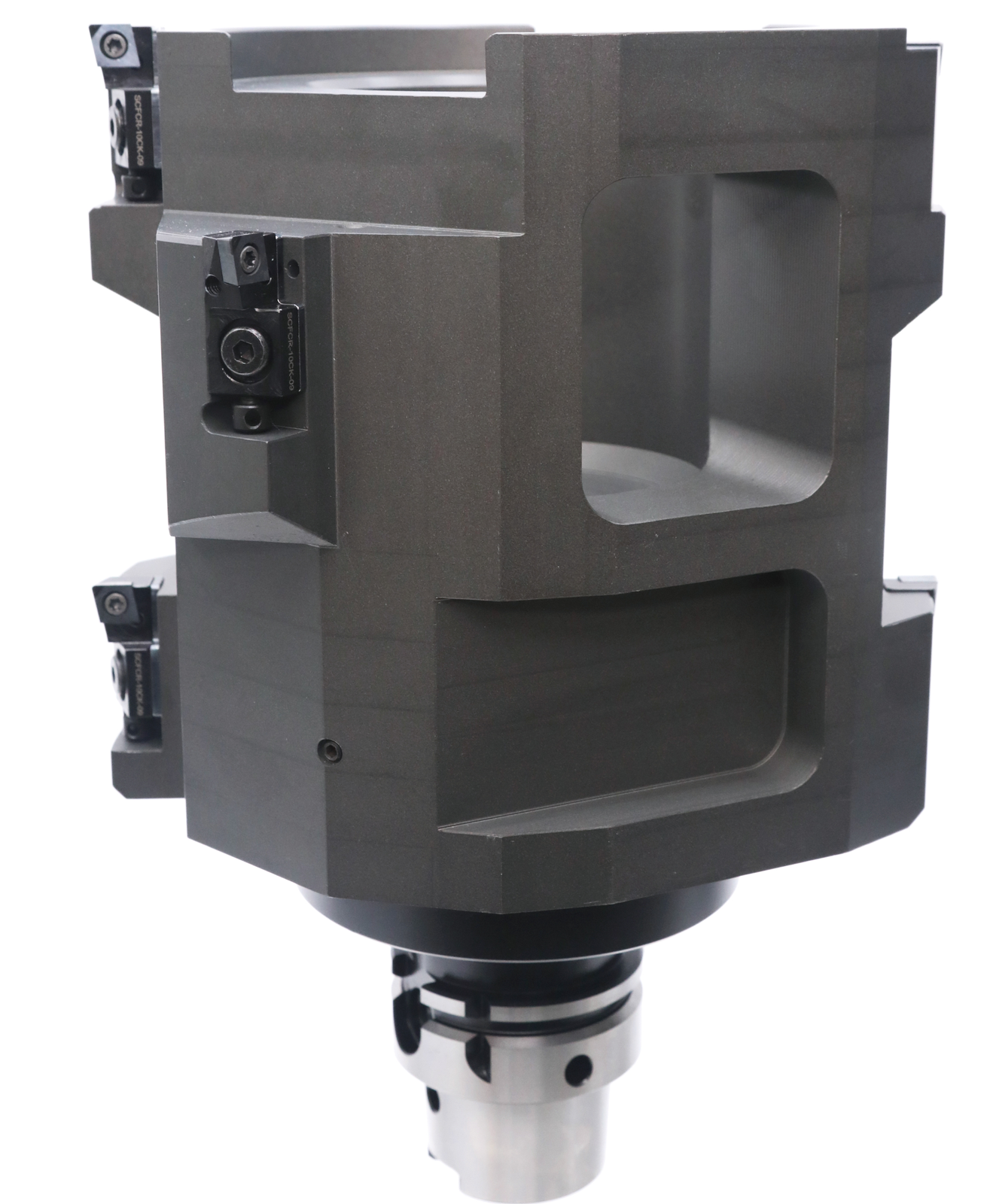

Spezial-Ausdrehwerkzeug aus dem Aluminium-/CFK-Konzept.
Spezial-Ausdrehwerkzeug aus dem Aluminium-/CFK-Konzept.

Die Schnittzeichnung zeigt die Bearbeitungsanordnung mit Gehäuse, Werkzeugkörper und Aufnahme. Sämtliche angegebenen Maße und Schneidenzahl-Kennungen bleiben erhalten:

Zeichnungsangabe Wert
Durchmesser mit Toleranz Ø201,7 ±0,05; Z = 2
Weiterer Durchmesser mit Toleranz Ø199,5 ±0,1; Z = 2
Anschlussdurchmesser Ø140
Axiale Maßangaben 60; 140; 70; 210

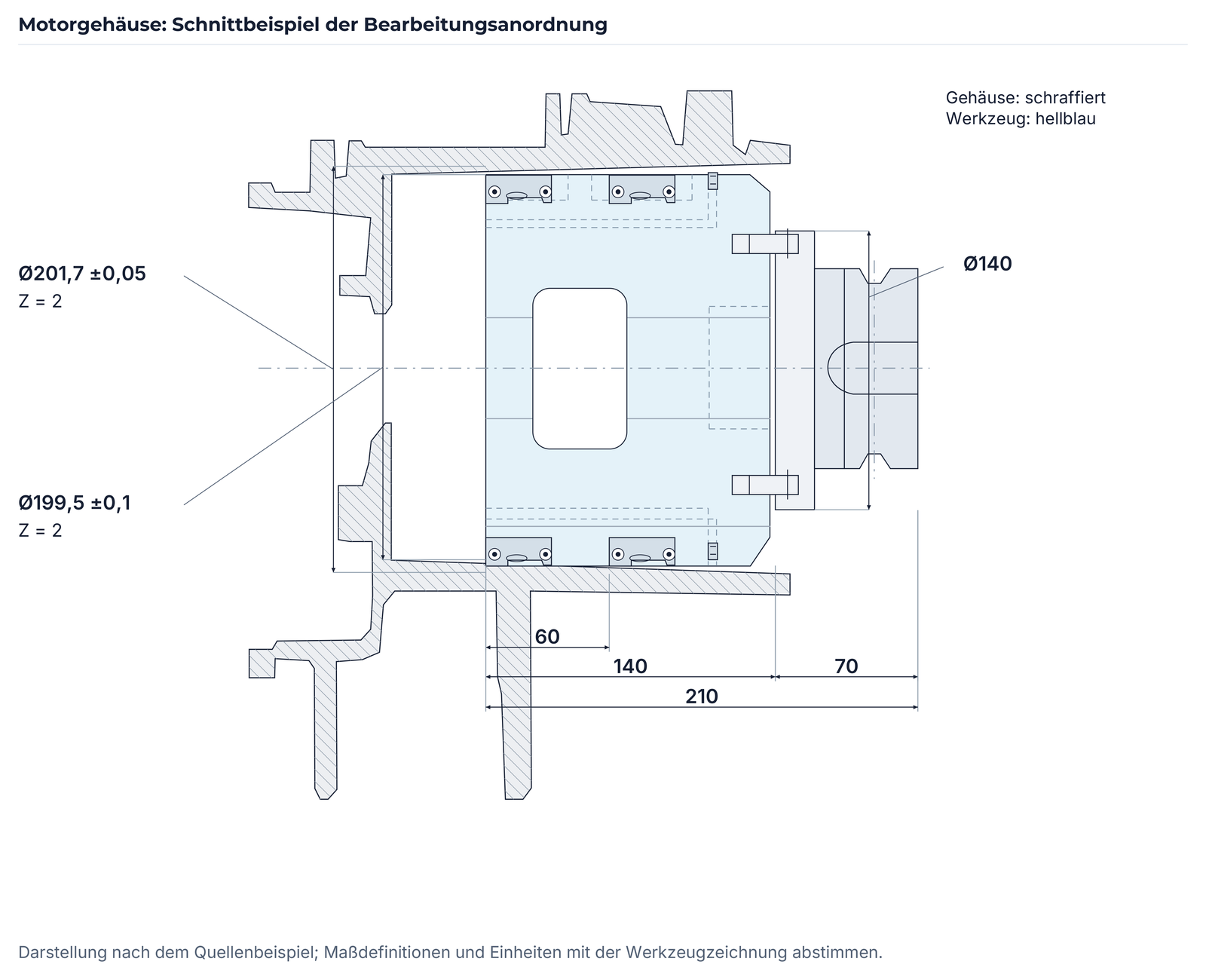

Vollständig neu gezeichnetes Schnittbeispiel mit beiden Toleranzen, Schneidenzahl-Kennungen und axialen Maßen.
Vollständig neu gezeichnetes Schnittbeispiel mit beiden Toleranzen, Schneidenzahl-Kennungen und axialen Maßen.

Die Zeichnung beschreibt die dargestellte Beispielausführung. Maßdefinitionen und Einheiten werden für das konkrete Motorgehäuse anhand der abgestimmten Werkzeugzeichnung festgelegt.

Zu diesem Kapitel anfragen

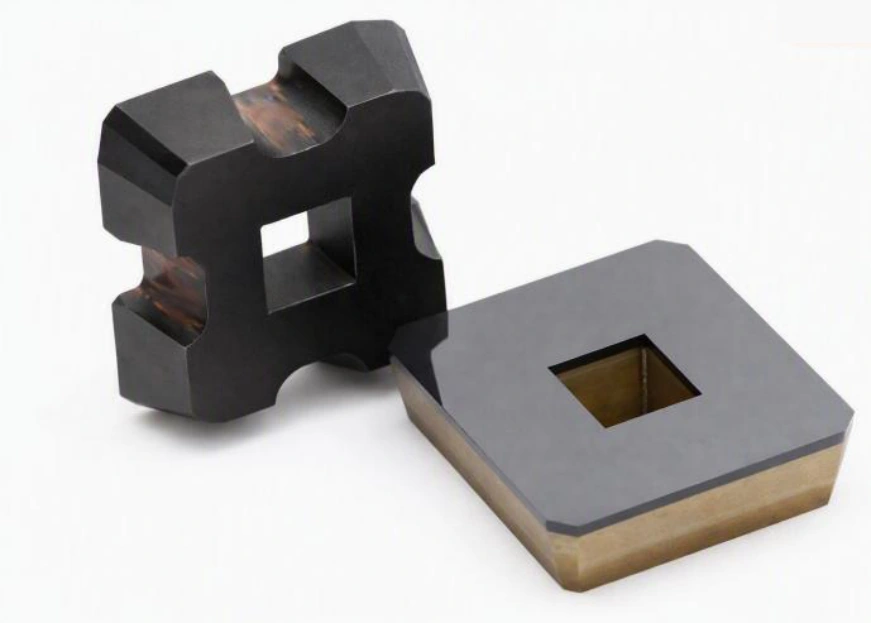

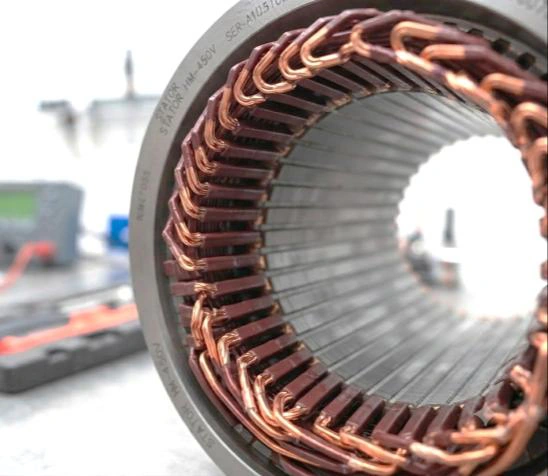

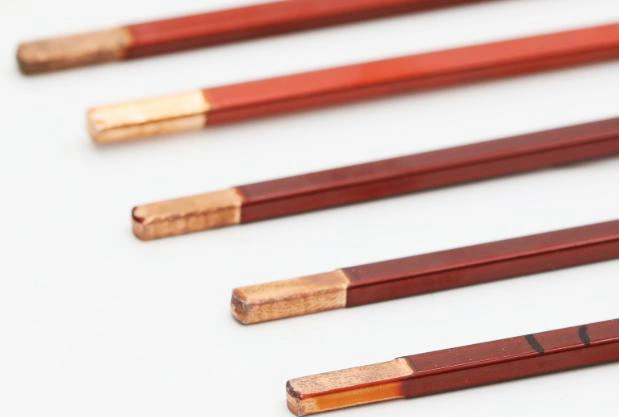

Abisolierklingen für Hairpin-Motorwicklungen

Rechteckige Kupferleiter mit definierten Eckradien stellen besondere Anforderungen an die Abisolierung. EHWA entwickelt dafür Präzisionsklingen aus superharten Schneidstoffen, deren Kontur auf das Leiterprofil abgestimmt wird. Sie sind für das Entfernen von PEEK- und PAI-Isolierungen an Hairpin-Leitern vorgesehen.

Die Auslegung zielt auf eine saubere Kupferoberfläche bei möglichst geringer Beschädigung des Leiters. Damit unterstützt sie die Vorbereitung der elektrischen Verbindung und des anschließenden Laserschweißens. Werkzeugkontur, Leiterabmessungen, Isolierung und NC-Bearbeitungsablauf werden gemeinsam abgestimmt. Die Quelle beschreibt hohe Standzeit und gleichmäßige Bearbeitungsgenauigkeit als Entwicklungsziele; das konkrete Ergebnis wird im jeweiligen Prozess geprüft.

Auslegungsmerkmal Anwendungsbezug
Leiter Rechteckiger Kupferleiter / Hairpin
Profil Gerade Flächen und zugehörige Eckradien
Isolierung PEEK und PAI
Werkzeug Konturangepasste Präzisions-Abisolierklinge
Folgeschritt Vorbereitung der elektrischen Verbindung und des Laserschweißens
Konturangepasste Abisolierklingen für rechteckige Hairpin-Leiter.
Konturangepasste Abisolierklingen für rechteckige Hairpin-Leiter.
Hairpin-Kupferleiter mit abisolierten Enden als Anwendungsbeispiel.
Hairpin-Kupferleiter mit abisolierten Enden als Anwendungsbeispiel.
Motorstator mit Hairpin-Wicklung als Bauteilbeispiel.
Motorstator mit Hairpin-Wicklung als Bauteilbeispiel.

Zu diesem Kapitel anfragen

PCBN-Sorten für Lagerbauteile

Die ergänzende Sortenübersicht unterscheidet EBC57S, EBC16S, EBC190 und EBC100X. Die nachstehenden Korngrößen und Einsatzfelder gehören zum Quellenstand der Automotive-Unterlage 2026. Die Auswahl richtet sich nach Lagerbauart, Werkstoff, Schnittunterbrechung und Bearbeitungsstufe.

Sorte Korngröße [µm] Genannte Einsatzfelder Beschriebener Schwerpunkt
EBC57S 1–2 Wellenlager Verschleißbeständigkeit; Vollkörperausführung
EBC16S 1–4 Wellenlager, Radnabenlager, Kegelrollenlager Verschleiß- und chemische Beständigkeit; Vollkörperausführung
EBC190 2–4 Wellenlager, Radnabenlager, Kegelrollenlager Verschleiß- und Reibungsbeständigkeit
EBC100X 2–10 Rollenlager, Kegelrollenlager Verschleiß-, Reibungs- und Stoßbeständigkeit; Vollkörperausführung

Die Quelle stellt außerdem Zähigkeit, Verschleißbeständigkeit und Wirtschaftlichkeit qualitativ gegenüber. Diese Auswahlmerkmale sind ohne numerische Prüfskala dargestellt. Die vier Gefügebilder zeigen die jeweiligen Sorten bei der in der Quelle angegebenen 1.000-fachen Vergrößerung.

Gefüge der PCBN-Sorte EBC57S, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC57S, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC16S, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC16S, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC190, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC190, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC100X, Quellenvergrößerung 1.000-fach.
Gefüge der PCBN-Sorte EBC100X, Quellenvergrößerung 1.000-fach.

Die Prozentzeile der Originaltabelle ist mit „Diamond vol (%)“ überschrieben, obwohl die Tabelle PCBN-Sorten behandelt. Die Werkstoffzuordnung dieser Zeile ist ungeklärt; sie wird deshalb nicht als bestätigter Diamant- oder CBN-Volumenanteil verwendet. Alle eindeutig bezeichneten Sorten-, Korn- und Anwendungsdaten bleiben erhalten.

Zu diesem Kapitel anfragen

Schneidplatten und Bearbeitungsstellen am Lager

Die Lagerdarstellung ordnet drei Plattenkennungen konkreten Bearbeitungsbereichen zu. Sie zeigt die Anwendung am Außenring, Innenring, Nabenwellenbereich und Innendurchmesser. Die Kennung benennt die dargestellte Plattenausführung; die passende Sorte und Schneidkantenpräparation werden für die Bearbeitungsaufgabe festgelegt.

Bearbeitungsbereich Plattenkennung in der Quelle
Außenring VBGW160408
Innenring VBGW160408
Nabenwelle DNGA150408
Innendurchmesser CCGW09T304

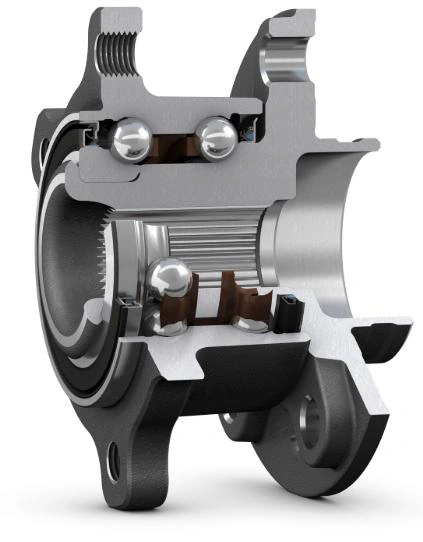

Lagerbaugruppe im Schnitt als Zuordnung der Bearbeitungsbereiche.
Lagerbaugruppe im Schnitt als Zuordnung der Bearbeitungsbereiche.

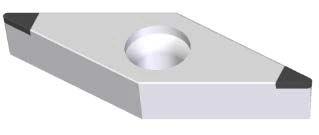

VBGW160408 als Plattenbeispiel für Außen- und Innenring.
VBGW160408 als Plattenbeispiel für Außen- und Innenring.
DNGA150408 als Plattenbeispiel für den Nabenwellenbereich.
DNGA150408 als Plattenbeispiel für den Nabenwellenbereich.

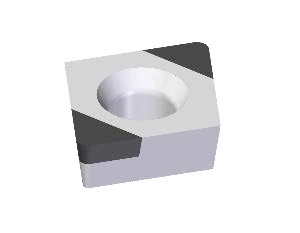

CCGW09T304 als Plattenbeispiel für den Innendurchmesser.
CCGW09T304 als Plattenbeispiel für den Innendurchmesser.

Die ergänzenden Bauteilbeispiele ordnen das PCBN-Programm Radnaben- und Getriebelagerungen zu. Sie zeigen den Einbauzusammenhang der bearbeiteten Lagerteile.

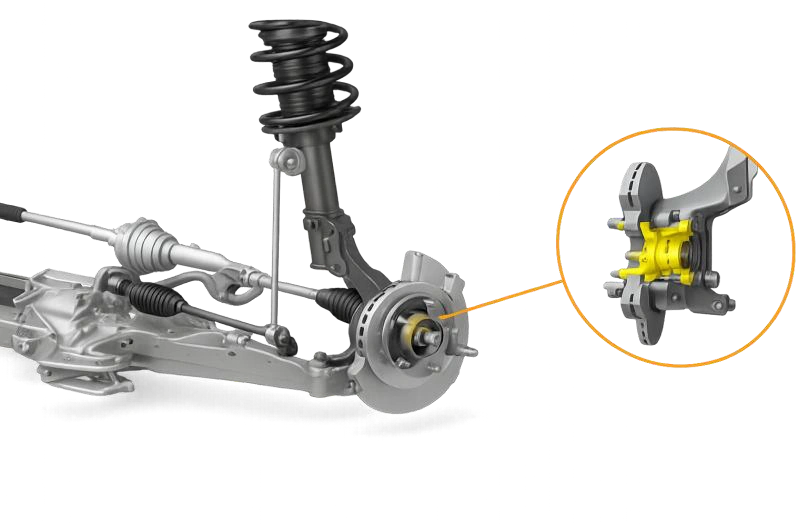

Radnabenlager und Fahrwerksbaugruppe als Anwendungszusammenhang.
Radnabenlager und Fahrwerksbaugruppe als Anwendungszusammenhang.

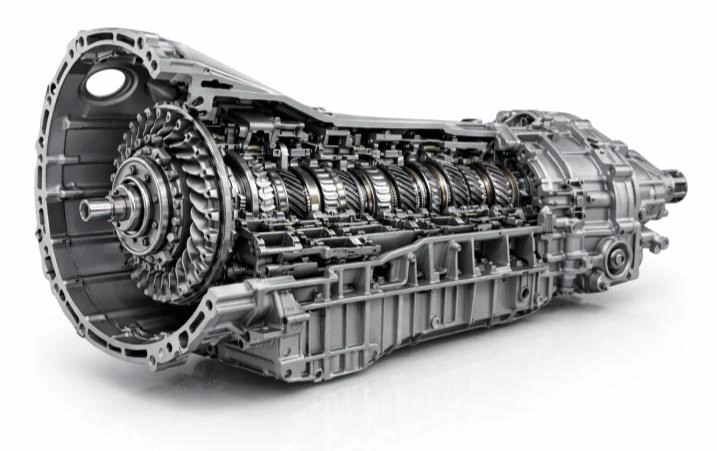

Getriebe als Anwendungszusammenhang für Lagerbauteile.
Getriebe als Anwendungszusammenhang für Lagerbauteile.

Zu diesem Kapitel anfragen

PCBN-Kugelfräser für Kugellaufbahnen

Für das Hartfräsen von Kugellaufbahnen zeigt EHWA PCBN-Kugelfräser in einer HFS-Ausführung und einer normalen Ausführung. Die zugehörige Sortenübersicht unterscheidet EB510 und EB10X. Die Fräserform wird an die Laufbahnkontur und die Bearbeitungsstrategie angepasst.

Sorte Korngröße [µm] Beschriebene Eigenschaft
EB510 1,0–1,5 Gute Verschleiß-, Reibungs- und Stoßbeständigkeit
EB10X 1,0 Sehr gute Verschleiß-, Reibungs- und Stoßbeständigkeit

Die Gefügeabbildungen sind in der Quelle mit 500-facher Vergrößerung bezeichnet. Die dargestellten Bauteile und Laufbahnen veranschaulichen das Einsatzgebiet. Der zusätzliche Balkenvergleich besitzt keine bezeichnete Messgröße oder Einheit und liefert deshalb keinen übertragbaren Leistungsfaktor.

PCBN-Kugelfräser in HFS-Ausführung.
PCBN-Kugelfräser in HFS-Ausführung.

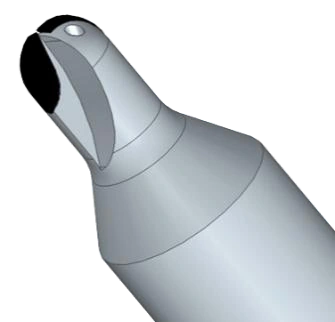

PCBN-Kugelfräser in normaler Ausführung.
PCBN-Kugelfräser in normaler Ausführung.

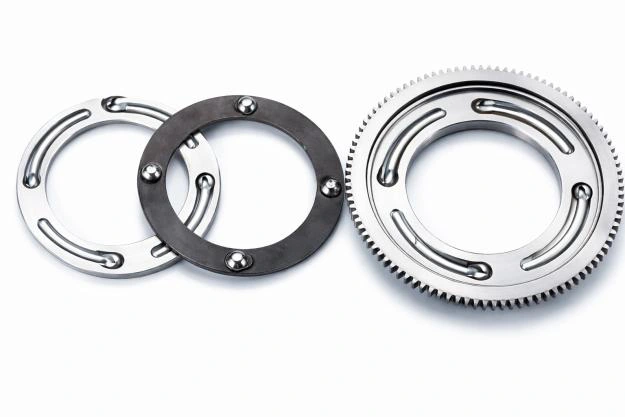

Bauteile mit Kugellaufbahnen als Anwendungsbeispiele.
Bauteile mit Kugellaufbahnen als Anwendungsbeispiele.

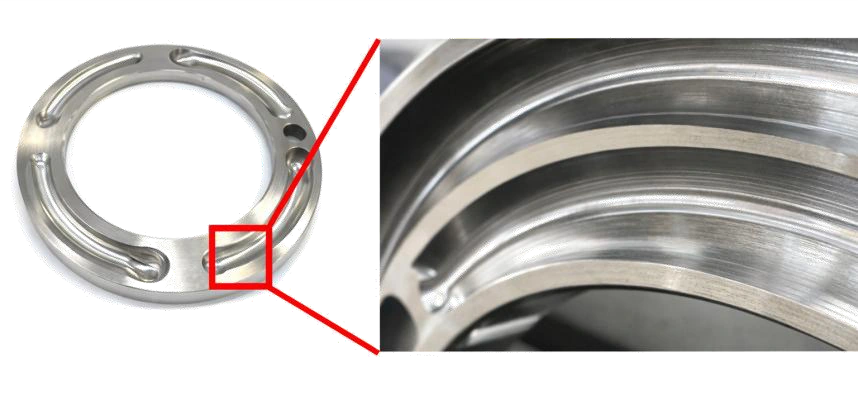

Kugellaufbahn und vergrößertes Laufbahndetail aus der Quelle.
Kugellaufbahn und vergrößertes Laufbahndetail aus der Quelle.
Gefüge der Sorte EB510, Quellenvergrößerung 500-fach.
Gefüge der Sorte EB510, Quellenvergrößerung 500-fach.
Gefüge der Sorte EB10X, Quellenvergrößerung 500-fach.
Gefüge der Sorte EB10X, Quellenvergrößerung 500-fach.

Zu diesem Kapitel anfragen

Ihren Bearbeitungsprozess abstimmen

Nennen Sie Bauteil und Werkstoff, die gewünschte Bearbeitung sowie Maß-, Toleranz- und Oberflächenanforderungen. Ergänzen Sie Maschine, Aufnahme, Zeichnung, vorhandenes Werkzeug und Kühlschmierstoff. Für einen bestehenden Prozess helfen Schnittdaten, Standzeit, Schneidenverschleiß und das gewünschte Fertigungsziel.

EHWA Europe verbindet die Werkzeugauslegung mit der jeweiligen Anwendung und kundenspezifischen Geometrie. Vorhandene Angaben genügen für den Einstieg; weitere Details lassen sich im technischen Gespräch ergänzen.

EHWA Europe: info@ehwadia.de · +49 6173 997780

Redaktionsstand: 14.10.2026. Technische Grundlage: EHWA, Electric Vehicle.

Zu diesem Kapitel anfragen
