Schneidwerkzeuge: PKD, PCBN, Diamant und Hartmetall

Das vollständige Schneidwerkzeugprogramm verbindet PKD, PCBN, Diamant und Hartmetall mit Artikelmaßen, Haltern und konkreten Bearbeitungsaufgaben. Ergänzungen behandeln Wiper, Mikro-Ausdrehen, Beschichtungen und Gewindewirbeln.

Schneidwerkzeuge: PKD, PCBN, Diamant und Hartmetall
Schneidwerkzeuge: PKD, PCBN, Diamant und Hartmetall

Programm und Auslegung

Das Programm umfasst Schneidstoffe, Drehplatten und Halter, Stechsysteme, Fräswerkzeuge, Bohrer, Reibahlen, Verschleißteile und Anwendungsbeispiele. Die Produktausführungen des vollständigen Programms 2022, die Varianten der Übersicht 2026 und die Holz-Spezialwerkzeuge 06/2024 werden als eigene Abschnitte geführt.

Zu diesem Kapitel anfragen

Vollständiges Schneidwerkzeugprogramm 2022

Zu diesem Kapitel anfragen

Schneidwerkzeuge: vollständiges Programm

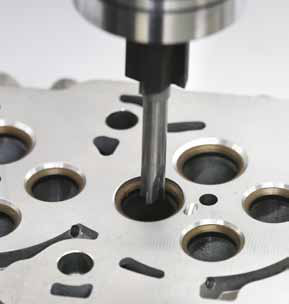

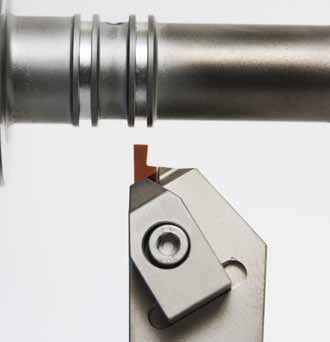

Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.
Schneidwerkzeuge: vollständiges Programm: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

EHWA: Unternehmenschronik

Seit der Gründung 1975 entwickelt EHWA Diamantwerkzeuge und internationale Partnerschaften. Die folgende Chronik erhält die Meilensteine der Schneidwerkzeugausgabe 2022. Zertifizierungen und Auszeichnungen werden mit ihrem historischen Jahr genannt; das abgebildete TÜV-Dokument ist der historische Nachweis dieser Ausgabe.

Jahr Entwicklung
1975 Gründung von EHWA in Seoul, Korea.
1981 Beginn der Exporte in die USA.
1985 Verlagerung von Hauptsitz und Produktion nach Osan.
1988 Gründung des Forschungs- und Entwicklungszentrums.
1993 ISO-9001-Zertifizierung durch den deutschen TÜV; Werk in Fujian, China, gegründet.
1995 Vertriebsgesellschaft in Japan eröffnet; Gold Industrial Medal am National Trade Day erhalten.
1997 Werk in Weihai, China, gegründet.
2000 Presidential Productivity Award erhalten.
2002 Werk in Shanghai, China, gegründet.
2003 Historisch ausgewiesener oSa-Nachweis zur Sicherheit von Schleifwerkzeugen.
2004 Vertriebsgesellschaft in Deutschland eröffnet.
2008 Presidential Export Award für 100 Millionen US-Dollar Exportvolumen erhalten.
2011 Von der koreanischen Regierung in der ersten Auswahlrunde als „World Class 300“-Unternehmen ausgewählt.
2012 Werk in Jakarta, Indonesien.
2013 Neue Einrichtung in Dongtan für Forschung/Entwicklung und neue Geschäftsfelder eröffnet.
2015 Tochtergesellschaften in Indien, Mexiko und Italien gegründet.
2016 KOSHA-18001-Zertifizierung für Arbeitssicherheit und Gesundheitsschutz.
2017 Werke in Bac Ninh und Hai Duong, Vietnam, gegründet.
2020 Auszeichnung als „Time-honored Business“ durch das koreanische Ministerium für KMU und Start-ups.
2021 Tochtergesellschaft in Alabama, USA, gegründet.
2022 ISO-45001-Zertifizierung durch den deutschen TÜV.

Zu diesem Kapitel anfragen

Werkzeugkompetenz und internationale Zusammenarbeit

EHWA verbindet die Entwicklung industrieller Diamantwerkzeuge mit der Anpassung an wechselnde Märkte und unterschiedliche Kundenanforderungen. Qualität, technische Information und anwendungsbezogener Service bilden die Grundlage der Zusammenarbeit. Seit 1975 hat das Unternehmen seine internationale Präsenz und sein Werkzeugprogramm ausgebaut; der Nutzen für die Kunden steht im Mittelpunkt.

Zuverlässige Rohstofflieferanten und Partnerschaften mit Kunden sowie Technologieunternehmen unterstützen diese Entwicklung. Die Ausgabe beschreibt gemeinsame Forschungs- und Entwicklungsprojekte mit Herstellern in Europa, Japan und den USA für hochpräzise Diamantwerkzeuge, rotierende Abrichtwerkzeuge und präzise galvanisch gebundene Diamantwerkzeuge. Die gezeigten Werkzeuge stehen beispielhaft für diese Fertigungs- und Anwendungskompetenz.

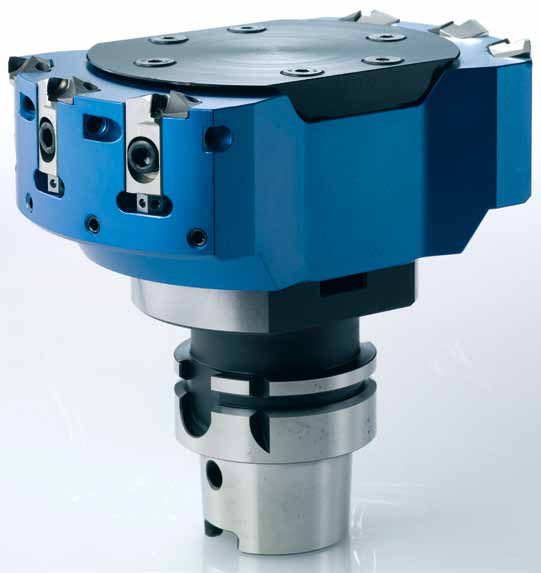

Werkzeugkompetenz und internationale Zusammenarbeit: Werkzeugansicht.
Werkzeugkompetenz und internationale Zusammenarbeit: Werkzeugansicht.
Werkzeugkompetenz und internationale Zusammenarbeit: Werkzeugansicht.
Werkzeugkompetenz und internationale Zusammenarbeit: Werkzeugansicht.
Werkzeugkompetenz und internationale Zusammenarbeit: Werkzeugansicht.
Werkzeugkompetenz und internationale Zusammenarbeit: Werkzeugansicht.

Zu diesem Kapitel anfragen

Langfristige Partnerschaft

Der Name EHWA steht in der Unternehmensphilosophie für Zusammenarbeit: „E“ bezeichnet die zwei Seiten – EHWA und die Menschen im Umfeld des Unternehmens, darunter Kunden, Beschäftigte, Partner und Gesellschaft. „HWA“ steht für Kooperation. Daraus folgt der Anspruch, langfristige Kundenbeziehungen zu entwickeln und durch Werkzeugqualität sowie gemeinsame technische Arbeit weiter auszubauen. Seit 1975 richtet EHWA seine Entwicklung auf Qualität und verlässliche Partnerschaft aus.

Zu diesem Kapitel anfragen

Das Schneidwerkzeugprogramm

Das Programm umfasst anwendungsbezogenen Werkzeugservice, HBN und beschichtete PCBN-Werkzeuge, PKD-/PCBN-/CVD-/SCD-Schneidstoffe und Spanbrecher sowie Schneidplatten und Halter für Drehen, Ausdrehen, Ein-/Abstechen und Fräsen. Rotierende Werkzeuge schließen Schaftfräser, Reibahlen, Bohrer und Sonderfräser ein. Verschleißteile, Anwendungsbeispiele, technische Grundlagen und Auslegungsblätter ergänzen das Programm.

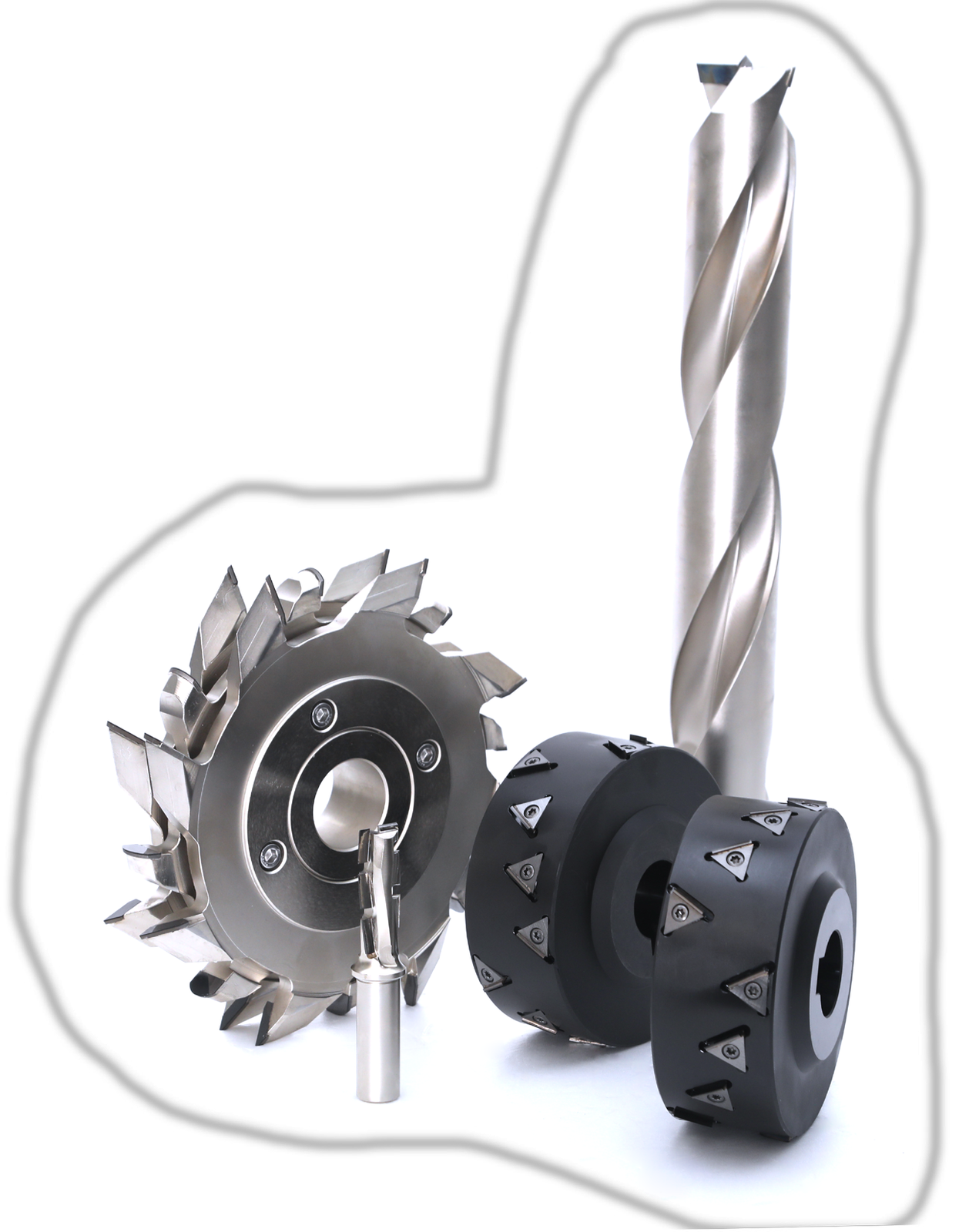

Die neuen Produktvarianten aus der Ausgabe 2026 sowie die Holz-Spezialwerkzeuge der Ausgabe 2024 stehen in eigenen, vollständig zugeordneten Abschnitten. Eine neuere Darstellung ersetzt keine ältere Spezifikation automatisch.

Zu diesem Kapitel anfragen

Werkzeugservice: den Bearbeitungsprozess verbessern

Der Tooling Improvement Service beginnt beim bestehenden Prozess. Typische Ansatzpunkte sind Engpässe, lange Zykluszeiten, kurze Standzeiten, aufwendige Rüstabläufe, hohe Stückkosten und Ausschuss. Die Prozessanalyse untersucht Engpässe und kann eine Prüfung mit 3D-Simulation, Änderungen des Ablaufs, eine andere PKD-/PCBN-Rohstoffauswahl oder eine gezielte Kostensenkung einbeziehen.

Nach der Analyse werden Muster im internen Versuch und im Kundeneinsatz geprüft. Die Rückmeldung bewertet das Ergebnis als geeignet oder noch zu überarbeiten; nach erfolgreicher Abstimmung erfolgt die Übernahme in die Serienfertigung. Die Prozessdarstellung OP10 → OP20 → OP30 → OP40 → OP50 markiert OP20 und OP40 als beispielhafte Engpässe. Die Schritte bleiben mit ihrer jeweiligen Rückkopplung erhalten.

Werkzeugservice: den Bearbeitungsprozess verbessern: Bauteil- und Bearbeitungsansicht.
Werkzeugservice: den Bearbeitungsprozess verbessern: Bauteil- und Bearbeitungsansicht.
Werkzeugservice: den Bearbeitungsprozess verbessern: Bauteil- und Bearbeitungsansicht.
Werkzeugservice: den Bearbeitungsprozess verbessern: Bauteil- und Bearbeitungsansicht.
Werkzeugservice: den Bearbeitungsprozess verbessern: Bauteil- und Bearbeitungsansicht.
Werkzeugservice: den Bearbeitungsprozess verbessern: Bauteil- und Bearbeitungsansicht.
Werkzeugoptimierung: Ablauf und Prozessengpässe.
Werkzeugoptimierung: Ablauf und Prozessengpässe.

Zu diesem Kapitel anfragen

Ausgangsdaten und Werkzeuganalyse

Für die technische Prüfung werden Werkstückwerkstoff, Härte und Rauheit aufgenommen. Werkzeugdaten umfassen Spezifikation und Schneidstoff; Prozessdaten die Anwendung und das Anlagenlayout. Bearbeitungsbedingungen sind Nass-/Trockeneinsatz, Schnittgeschwindigkeit, Vorschub und Schnitttiefe.

Die Werkzeuganalyse unterscheidet drei Bereiche: Werkzeugform – Maße und Schneidkantenpräparation; Verschleiß – optische Beurteilung von Muster, Ort und Ausmaß sowie Ausbrüchen oder Rissen; Schneidstoff – Gefügeanalyse mit SEM zur Kornanordnung und EDAX zur Zusammensetzung. Die Mess- und Mikroskopabbildungen bleiben mit ihren ursprünglichen Skalen und Bildinformationen erhalten.

Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.
Ausgangsdaten und Werkzeuganalyse: Werkzeugansicht.

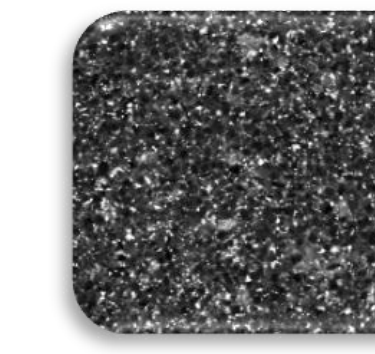

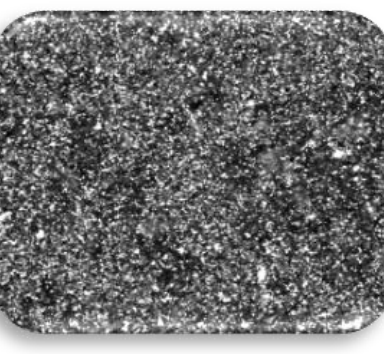

Ausgangsdaten und Werkzeuganalyse: Gefügeaufnahme mit dem dargestellten Maßstab.
Ausgangsdaten und Werkzeuganalyse: Gefügeaufnahme mit dem dargestellten Maßstab.
Ausgangsdaten und Werkzeuganalyse: Messaufnahme mit den dargestellten Messwerten.
Ausgangsdaten und Werkzeuganalyse: Messaufnahme mit den dargestellten Messwerten.
Technische Analyse: drei ergänzende Prüfbereiche.
Technische Analyse: drei ergänzende Prüfbereiche.

Zu diesem Kapitel anfragen

HBN: Hybrid-Schneidstoff für Gusseisen

HBN ist ein Hybrid-Schneidstoff von EHWA auf Basis von CBN und keramischer Bindung. Die Quelle beschreibt ein spezielles Sinterverfahren für eine Vollausführung und ordnet HBN zwischen keramischen Schneidstoffen und konventionellem PCBN ein. HBN bezeichnet hier eine EHWA-Produktfamilie; es ist keine Bezeichnung für hexagonales Bornitrid.

Die Entwicklung zielt auf eine wirtschaftliche Alternative zu konventionellem PCBN mit höherer Verschleißbeständigkeit und Zähigkeit als dem dargestellten Keramikvergleich. Anwendungen sind Schruppen und Schlichten von Gusseisen. Die qualitative Härte-/Zähigkeitsdarstellung und die Eigenschaftsbewertungen bleiben als relative Quellenvergleiche erhalten.

HBN: relativer Eigenschaftsvergleich

Eigenschaft PCBN HBN Keramik
Chemische Reaktion 2 2 3
Verschleißbeständigkeit 5 4 1
Schlagbeständigkeit 3 3 1

Anzahl der Bewertungszeichen im jeweiligen Vergleich; keine physikalische Einheit.

HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.
HBN: Hybrid-Schneidstoff für Gusseisen: Werkzeugansicht.

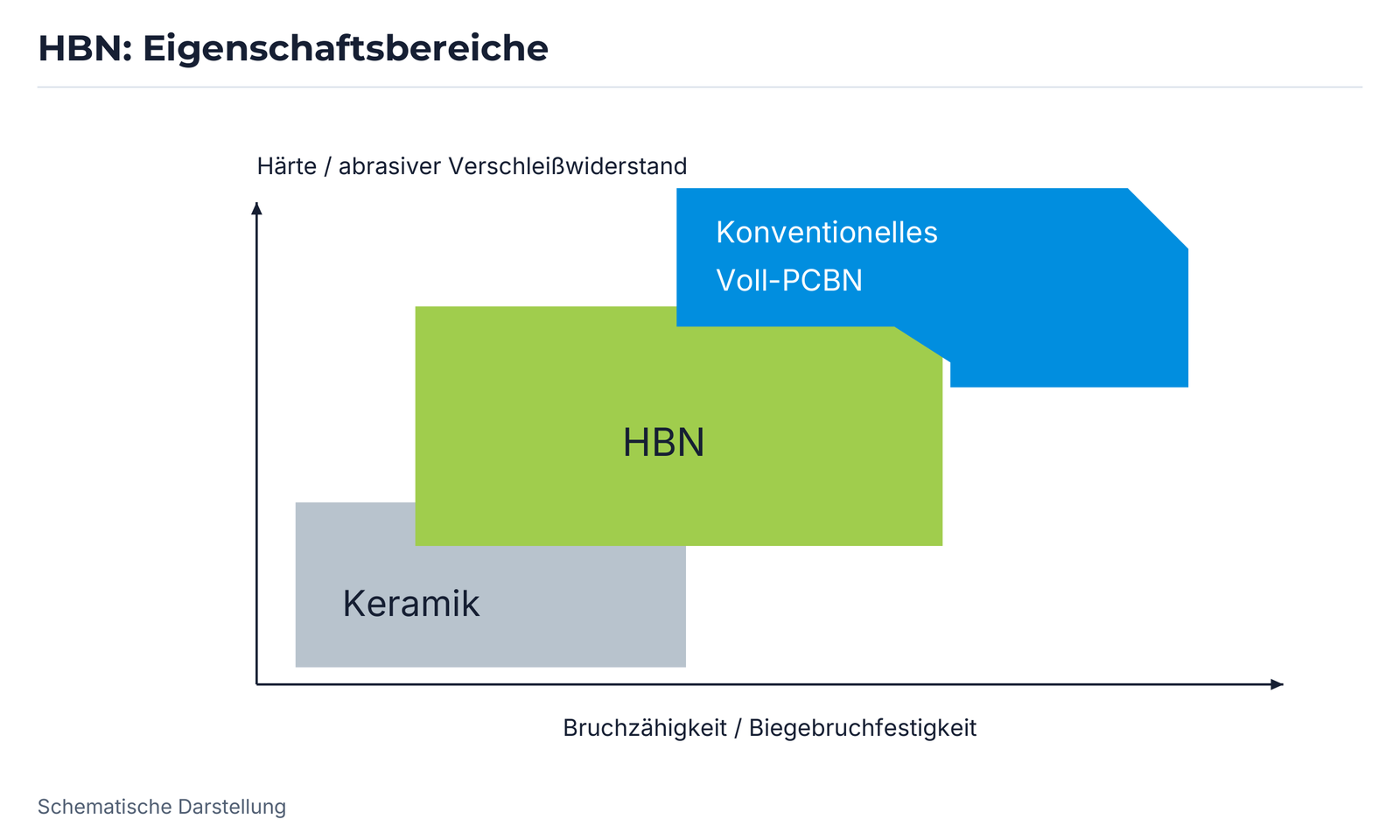

HBN: Eigenschaftsbereiche.
HBN: Eigenschaftsbereiche.

Zu diesem Kapitel anfragen

HBN: Plattenformen und Anwendungen

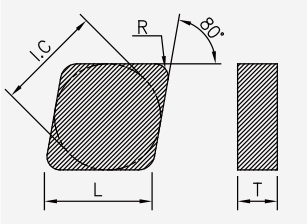

Die HBN-Reihe enthält die ISO-Formen C, D, T, S und R sowie sechs gezeigte Sonderformen. Anwendungsbeispiele sind Bremsscheiben, Bremstrommeln, gusseiserne Motorblöcke, Pumpenlaufräder, Schlammpumpen und Gusseisenwalzen für Walzwerke.

Die Quelle stellt den Preis von Keramik, HBN und PCBN qualitativ gegenüber: Keramik liegt im Vergleich niedriger, HBN dazwischen und PCBN höher. Im Standzeitvergleich liegt HBN zwischen der dargestellten Keramik und PCBN. Die Balken ohne numerische Achsenwerte beschreiben die Quellgegenüberstellung; es werden keine ungedruckten Stückzahlen oder Kosten ergänzt.

HBN: Formen und ISO-Bezeichnungen

Form Bezeichnung ISO-Größen (metrisch/Zoll)
C CNGN 0903 (32); 0904 (33); 1204 (43); 1207 (45)
D DNGN 1104 (33)
T TNGN 1103 (22); 1104 (23); 1604 (33); 2204 (43)
S SNGN 0903 (32); 0904 (33); 1204 (43); 1207 (45)
R RNGN 0603 (22); 0904 (33); 1204 (43); 1207 (45)
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Werkzeugansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Plattenformen und Anwendungen: Bauteil- und Bearbeitungsansicht.
HBN: Preis und Standzeit im Vergleich.
HBN: Preis und Standzeit im Vergleich.

Zu diesem Kapitel anfragen

EBC190: beschichtetes PCBN für gehärtete Werkstoffe

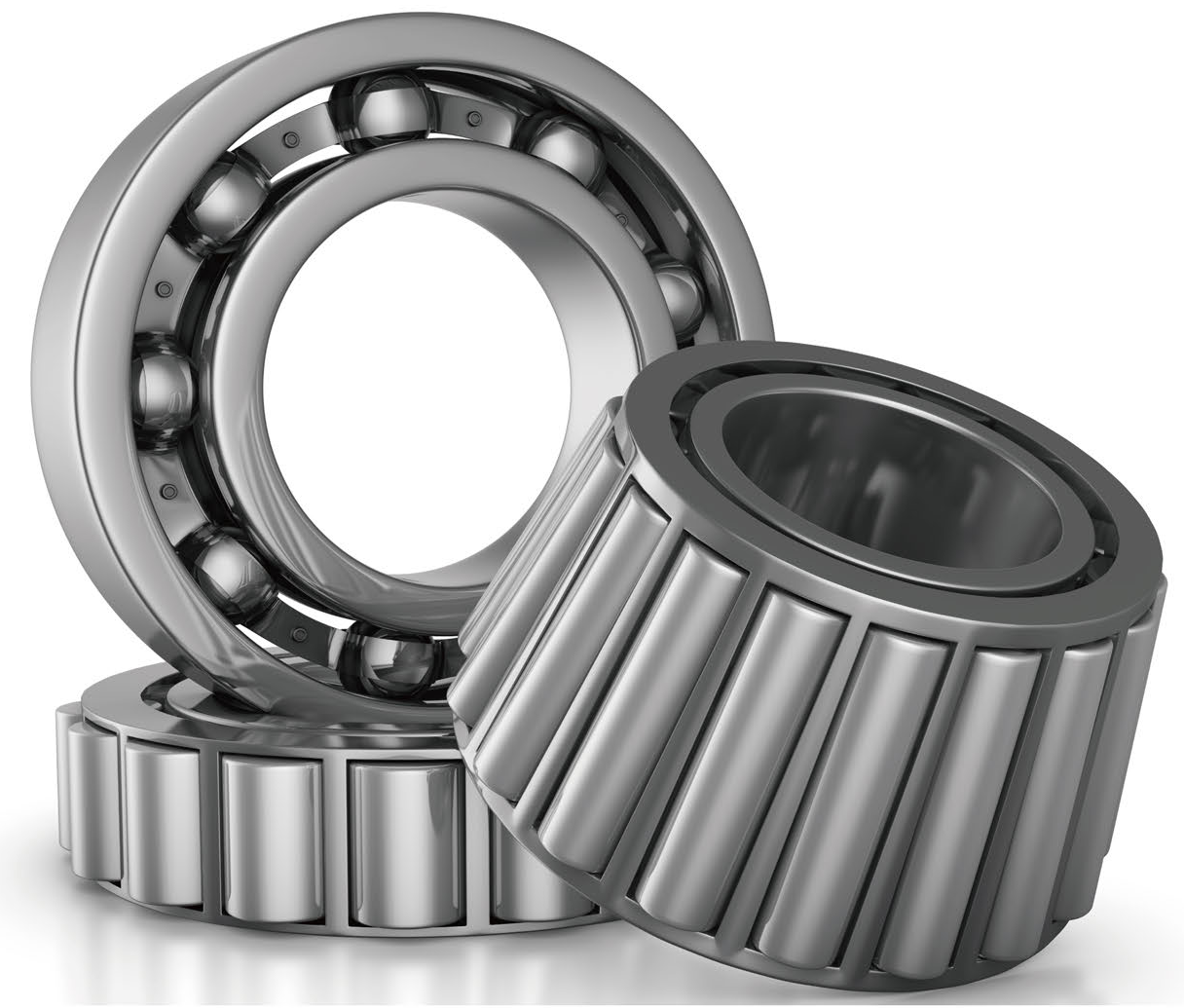

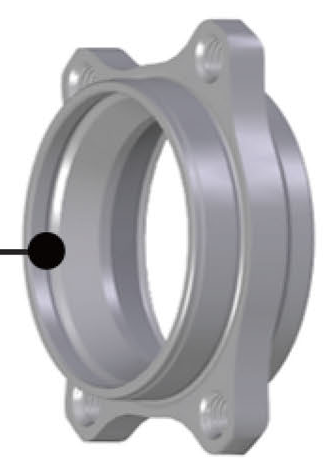

EBC190 verbindet Verschleißbeständigkeit und Zähigkeit für Wälzlagerstahl und andere gehärtete Stähle im kontinuierlichen oder unterbrochenen Schnitt. Die Ausgabe zeigt zwei Bearbeitungsbeispiele mit SCR420HB und SUJ3, jeweils mit ihren Schnittdaten, Werkstückbildern und dem zugehörigen Vergleichsdiagramm.

Die Unterschiede zwischen den beiden Versuchen bleiben erhalten. Die Diagramme tragen ihre ursprünglichen Achsenbeschriftungen und relativen Balkenhöhen; aus unbeschrifteten Balken werden keine punktgenauen Standzeiten berechnet.

EBC190: Vergleichsbedingungen

Merkmal Beispiel 1 Beispiel 2
Werkstück SCR420HB SUJ3
Schnittgeschwindigkeit Vc 200 m/min 170~220 m/min
Vorschub f 0.08~0.12 mm/U 0.1~0.2 mm/U
Schnitttiefe ap 0.15~0.20 mm 0.08~0.15 mm
Kühlschmierstoff Kühlschmierstoff Kühlschmierstoff
Schnittart Unterbrochen Kontinuierlich

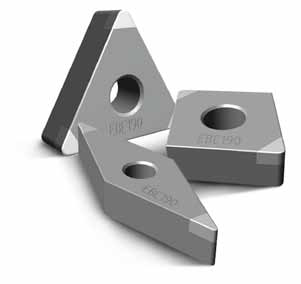

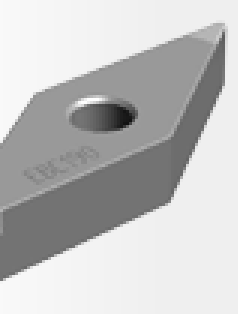

EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Werkzeugansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Werkzeugansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Werkzeugansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Werkzeugansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.
EBC190: beschichtetes PCBN für gehärtete Werkstoffe: Bauteil- und Bearbeitungsansicht.

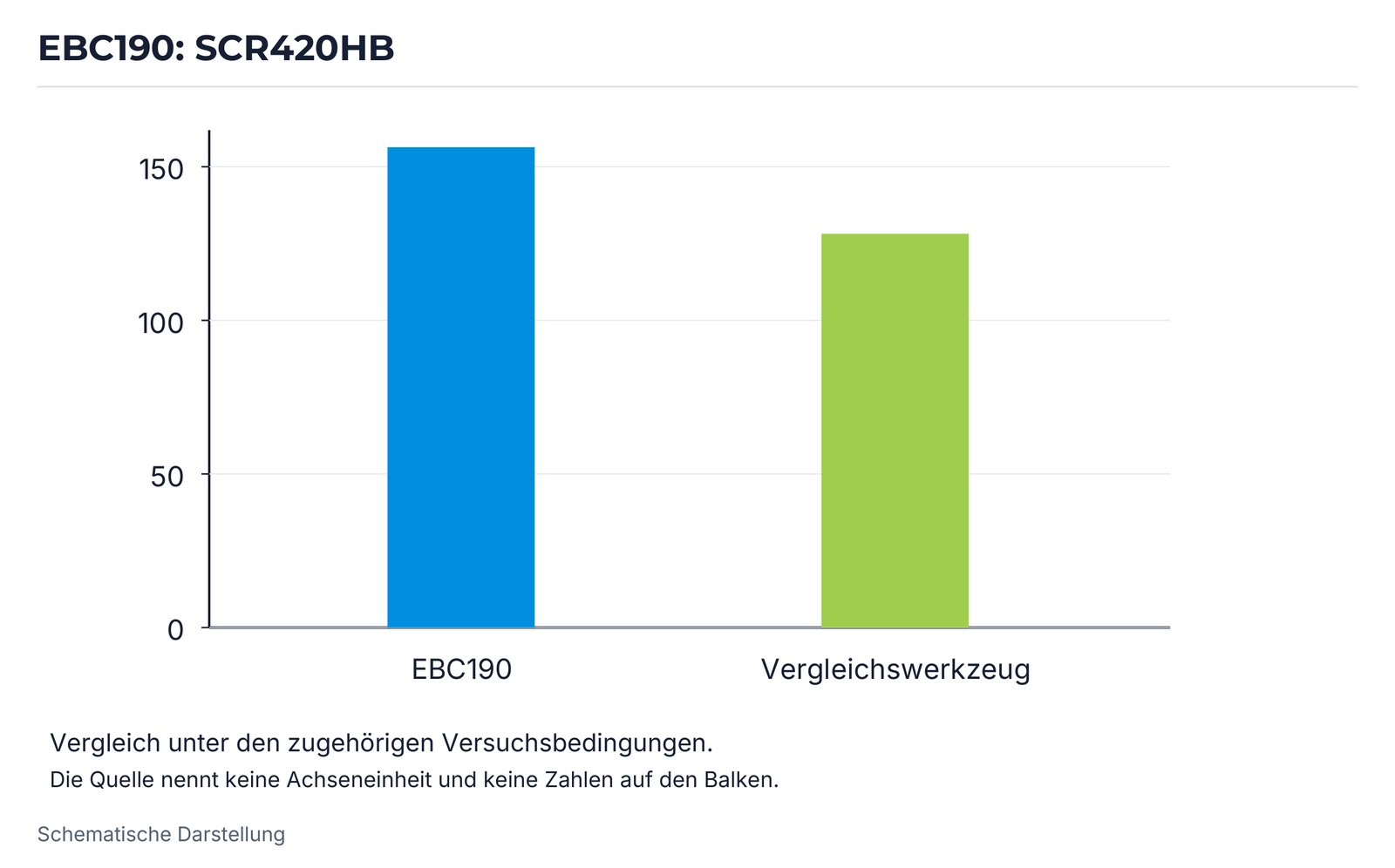

EBC190: SCR420HB.
EBC190: SCR420HB.
EBC190: SUJ3.
EBC190: SUJ3.

Zu diesem Kapitel anfragen

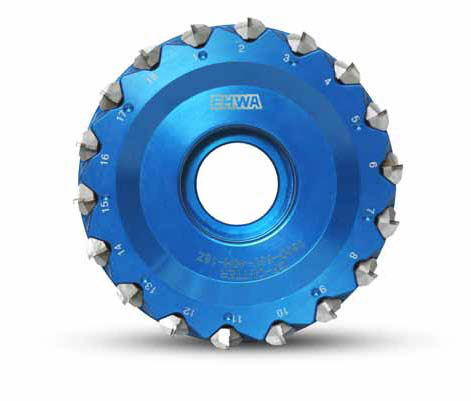

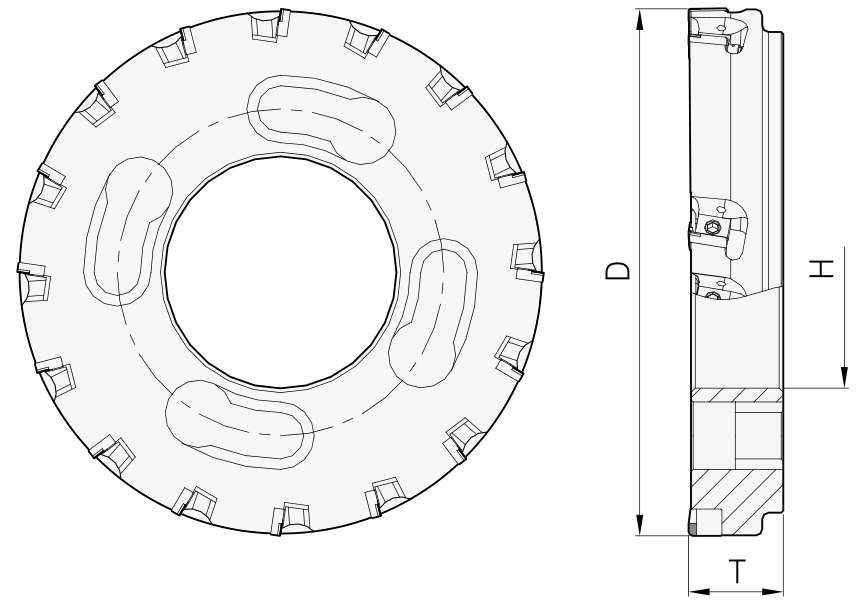

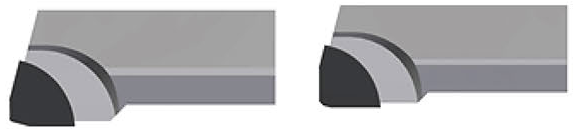

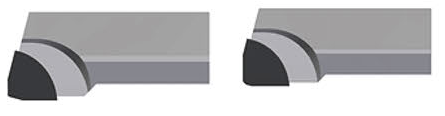

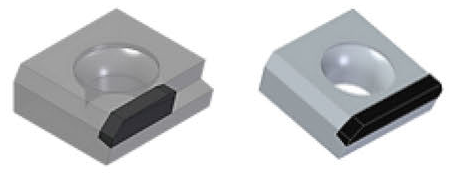

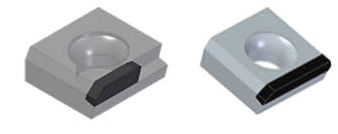

CF: Fräser mit gezielter Span- und Kühlschmierstoffführung

Der CF-Fräser führt Kühlschmierstoff unmittelbar zur Schneide und unterstützt den Spanfluss. Die stabile Schneidplattenbefestigung ist auf Standzeit und Prozesssicherheit ausgelegt. Die Quelle nennt außerdem gute Oberflächenqualität, leichtere Handhabung durch einen Aluminiumkörper sowie eine langlebige Ausführung mit niedriger Schnittbelastung.

Mehr Schneiden können bei geeigneter Auslegung einen höheren Vorschub und kürzere Zykluszeiten ermöglichen und damit Produktivität und Prozessstabilität verbessern. Die Detailabbildungen zeigen Schneidplattenbefestigung und gerichtete Kühlschmierstoffzufuhr; die vorhandenen Zielmarkierungen bleiben erhalten.

CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Werkzeugansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Werkzeugansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Werkzeugansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Werkzeugansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Werkzeugansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Werkzeugansicht.

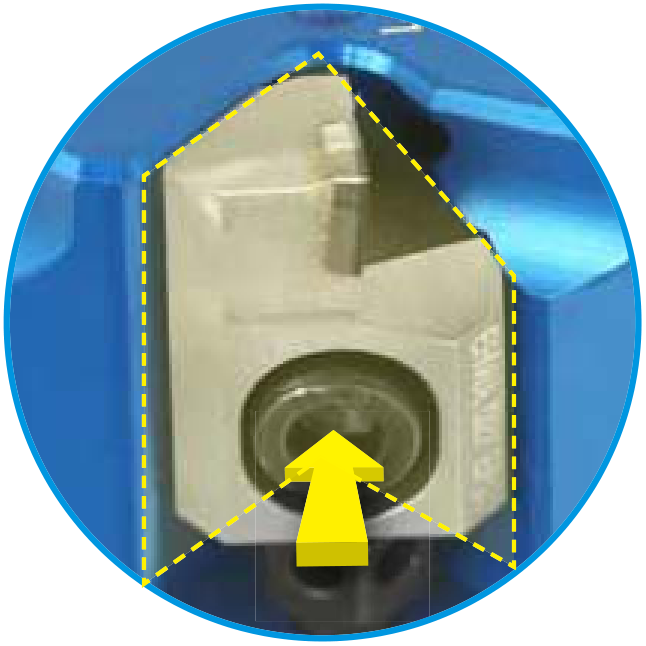

CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Bauteil- und Bearbeitungsansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Bauteil- und Bearbeitungsansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Bauteil- und Bearbeitungsansicht.
CF: Fräser mit gezielter Span- und Kühlschmierstoffführung: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

PKD, PCBN, CVD und einkristalliner Diamant

Polykristalliner Diamant entsteht durch Sintern von Diamantpartikeln mit einer Metallmatrix unter hohem Druck und hoher Temperatur. Die Entwicklung hochpräziser, produktiver Bearbeitung und schwer zerspanbarer Werkstoffe erweitert die Anforderungen an klassische Schneidstoffe wie Schnellarbeitsstahl, Hartmetall, Cermet und Keramik.

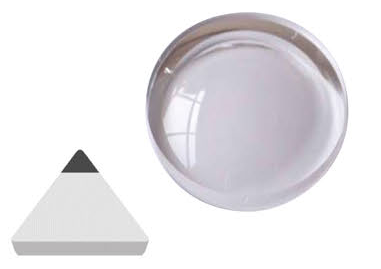

Die Übersicht unterscheidet PKD für NE-Metalle, Holz und Verbundwerkstoffe; PCBN für Eisenwerkstoffe wie Gusseisen, gehärteten Stahl und Superlegierungen; polykristallinen CVD-Diamant für ähnliche NE-Anwendungen wie PKD; sowie einkristallinen synthetischen oder natürlichen Diamant für hohe Schneidkantenqualität. Die Gefügebilder und die qualitative Härte-/Zähigkeitsdarstellung ordnen Naturdiamant, Mono, CVD, PKD, PCBN, Oxid-/Nitridkeramik, ultrafeines und konventionelles Hartmetall sowie Schnellarbeitsstahl ein.

Schneidstoffe: Definition und Anwendung

Schneidstoff Definition Anwendung Härte [GPa]
PCD Polykristalliner Diamant Nichteisenmetalle (Al, Cu), Holz, moderne Verbundwerkstoffe 50~70
PCBN Polykristallines kubisches Bornitrid Eisenwerkstoffe: Gusseisen, gehärteter Stahl, Superlegierung 30~40
CVD Polykristalliner, chemisch aus der Gasphase abgeschiedener Diamant Nichteisenmetalle, ähnlich PKD 70~80

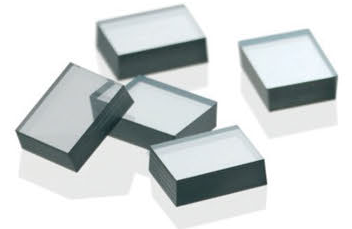

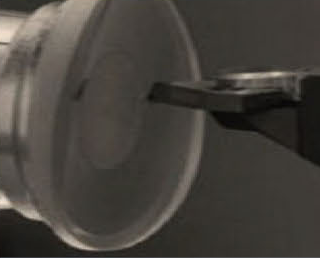

Mono- / Naturdiamant Einkristalliner Diamant Nichtmetallische Anwendungen mit hoher Schneidkantenqualität 80~100
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD, PCBN, CVD und einkristalliner Diamant: Werkzeugansicht.
PKD, PCBN, CVD und einkristalliner Diamant: Werkzeugansicht.
Schneidstoffe: Härte und Zähigkeit.
Schneidstoffe: Härte und Zähigkeit.

Zu diesem Kapitel anfragen

Schneidstoffaufbau und Nutzen in der Fertigung

Bei PKD sind Diamantkörner mit unterschiedlichen Kristallrichtungen verteilt. Dadurch erhält der Schneidstoff gleichmäßigere richtungsunabhängige Eigenschaften und unterstützt Verschleißbeständigkeit, Widerstand gegen chemischen Angriff und Stoßbelastung. Ein universeller Standzeitvorsprung gegenüber Naturdiamant wird daraus nicht abgeleitet; Anwendung und Kristallrichtung bleiben relevant.

PCBN ist ein synthetischer Schneidstoff mit hoher Härte und Wärmebeständigkeit. Die Quelle beschreibt thermische Stabilität bis etwa 1000 °C. Diese Werkstoffangabe ist keine zulässige Betriebstemperatur für jede komplette Schneidplatte, Beschichtung oder Lötverbindung.

Die Quelle nennt sieben Fertigungsziele: präzise Oberflächen, hohe Maßgenauigkeit, lange Standzeit, geringerer Werkzeugbestandsaufwand, schneller Materialabtrag, reduzierter Energiebedarf und ressourcenschonendere Fertigung. Der erreichbare Nutzen hängt vom abgestimmten Werkzeug und Prozess ab.

Schneidstoffaufbau und Nutzen in der Fertigung: Werkzeugansicht.
Schneidstoffaufbau und Nutzen in der Fertigung: Werkzeugansicht.

Zu diesem Kapitel anfragen

PKD: Korngröße, Diamantanteil und Sortenauswahl

Die Auswahl reicht von ultrafeinen über feine, mittlere und grobe bis zu multimodalen Gefügen. Die fünf Mikroskopbilder zeigen die Sorten EP20, EP51, EP55, EP58 und EP29 bei ×1000. Die Quelle ordnet feineren Gefügen günstigere Oberflächen und gröberen/multimodalen Gefügen höhere Verschleißbeständigkeit zu; die Sortenübersicht nennt Diamantanteil, Korngröße, W+Co-Bindung und Anwendung vollständig.

Das Anwendungsband unterscheidet Holz/Kupfer, Gummi/Acrylglas, Aluminium-Silizium-Legierungen mit Si <13% bzw. Si >13% und Hartmetall, gesinterte/ungesinterte Keramik sowie MMC/CFRP/Glasfaser. Universelle Anwendungen liegen im feinen bis mittleren Gefügebereich. Die Bandgrenzen werden wie dargestellt erhalten; Zwischenpositionen werden nicht in erfundene starre Sortenzuordnungen umgewandelt. WEDM bezeichnet Drahterodieren.

PKD: fünf Korngrößenklassen

Klasse Sorte Korngröße [µm] Diamantanteil [%] Ausführung
Ultrafein EP20 0.5 85 Mit Hartmetallträger
Fein EP51 3~4 90 Mit Hartmetallträger
Mittel EP55 8~10 90 Mit Hartmetallträger
Grob EP58 20~25 94 Mit Hartmetallträger
Multimodal EP29 30+2 94 Mit Hartmetallträger

PKD-Sorten

Sorte Diamantanteil [%] Korngröße [µm] Bindung Anwendung
EP10 85 1.5 W+Co Scharfe Schneidkante
EP20 85 0.5 W+Co Ultrafeinkorn zum Schlichten
EP51 90 3~4 W+Co Feinkorn zum Schlichten
EP13 92 5~6 W+Co Allgemeine Anwendung; Drahterodieren
EP55 90 8~10 W+Co Allgemeine Anwendung
EP75 90 6~8 W+Co Allgemeine Anwendung; Drahterodieren
EP750 90 8+2 W+Co Multimodal, Verschleißbeständigkeit
EP58 94 20~25 W+Co Verschleißbeständigkeit
EP59 95 25+2 W+Co Multimodal, Verschleißbeständigkeit
EP29 94 30+2 W+Co Multimodal, Verschleißbeständigkeit; schwer zerspanbare Werkstoffe
EP69 95 50+α W+Co Multimodal, Verschleißbeständigkeit; schwer zerspanbare Werkstoffe
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Korngröße, Diamantanteil und Sortenauswahl: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD: Körnung und Anwendungsbereiche.
PKD: Körnung und Anwendungsbereiche.

Zu diesem Kapitel anfragen

PKD: Werkstoffe und Bearbeitungsbereiche

Die Parametertabelle verbindet Werkstoff, Sortenklasse, Schnittgeschwindigkeit, Vorschub und Schnitttiefe. Aluminium-Silizium-Legierungen, Kupfer, Hartmetall/Keramik, technische Kunststoffe, Holz und die spezifische Titananwendung bleiben getrennt. Die qualitative Anwendungsgrafik stellt Knetaluminium, Al–Si <13 vol%, Al–Si >13 vol% und MMC den Bearbeitungsstufen Feinstschlichten, Schlichten, allgemeines Schlichten und Schruppen gegenüber.

NE-Metalle: hochsiliziumhaltige Al-Legierungen (Si >13%), niedrig-/mittelsiliziumhaltige Al-Legierungen (Si <13%), MMC, Kupfer, Messing, Bronze, Zink sowie gesintertes/ungesintertes Hartmetall und Titanlegierungen.

Nichtmetalle: Holz und Plattenwerkstoffe wie HDF, Spanplatten, Hartfaser und Laminat; Graphit, Epoxidharz, CFK, GFK und technische Kunststoffe; gesinterte/ungesinterte Keramik, Granit, Kunstmarmor und Quarz. Schnittdaten sind auf diese jeweilige Quellenanwendung zu beziehen.

PKD: Bearbeitungsparameter

Werkstoff Vc [m/min] f [mm/U] ap [mm]
Al-Si-Legierung (Si <13%) ~3000 ~0.2 ~3
Al-Si-Legierung (Si >13%) ~3000 ~0.2 ~3
Kupferlegierung ~1000 ~0.2 ~3
Hartmetall / Keramik 10~30 ~0.2 ~0.5
Technischer Kunststoff ~1000 ~0.4 ~2
Holz ~4000 ~0.4 —
Titanlegierung 50~100 ~0.3 ~0.5

Das führende ~ wird quellentreu erhalten und nicht als bestätigter Höchstwert umgedeutet.

PKD: Sortenzuordnung der Parametertabelle

Werkstoff Ultrafein Fein Mittel Grob Multimodal
Al-Si-Legierung (Si <13%) EP10; EP20 — EP13; EP55; EP75 — —
Al-Si-Legierung (Si >13%) — — EP750 EP58 EP29; EP59; EP69
Kupferlegierung EP10; EP20 EP51 EP13 — —
Hartmetall / Keramik — — EP55; EP75; EP750 EP58 EP29; EP59; EP69
Technischer Kunststoff EP10; EP20 — EP13; EP55; EP75 — EP29; EP59; EP69
Holz — EP51 EP55; EP75; EP750 — —
Titanlegierung EP20 — — — —
PKD-Sorten: Bearbeitungsbereiche.
PKD-Sorten: Bearbeitungsbereiche.

Zu diesem Kapitel anfragen

PCBN: CBN-Anteil, Bindung und Einsatz

Niedrige CBN-Anteile werden mit keramischen Bindungen wie TiC und TiN, hohe Anteile mit metallischen Bindungen wie Co und WC dargestellt. Die Quelle unterscheidet Festigkeit, Wärme-/Chemikalienbeständigkeit und Verschleißbeständigkeit anhand relativer Bewertungen. Die allgemeine Eigenschaftstabelle und der Sortenpfeil haben unterschiedliche Anteilsbereiche und bleiben separat.

Die Unterbrechungsstufen reichen von H05 (kontinuierlich) über H15 (leicht) und H25 (mittel) bis H35 (stark unterbrochen). Die sieben Querschnittsmodelle H05, H10, H15, H20, H25, H30 und H35 zeigen den Verlauf der Unterbrechung. Sorten sind als hartmetallgestützt, Vollausführung oder beidseitige Ausführung beschrieben. P/M bezeichnet hier pulvermetallurgische Werkstoffe.

PCBN: Eigenschaften niedriger und hoher CBN-Anteile

Merkmal Niedriger CBN-Anteil Hoher CBN-Anteil
CBN-Anteil 40~70% 70~95%
Korngröße 0.5~5 µm 1~20 µm
Bindemittel Keramik (TiC, TiN…) Metall (Co, WC…)
Festigkeit (Bewertung) 2/4 4/4
Wärmebeständigkeit (Bewertung) 2/4 4/4
Chemische Beständigkeit (Bewertung) 4/4 1/4
Verschleißbeständigkeit (Bewertung) 3/4 4/4

PCBN: Sorten mit niedrigem CBN-Anteil

Sorte Ausführung Anwendung
EB319X Mit Hartmetallträger H05, hohe Schnittgeschwindigkeit
EB29X (EB29S) Mit Hartmetallträger / Vollausführung H05, hohe Schnittgeschwindigkeit
EB28X (EB28S) Mit Hartmetallträger / Vollausführung H05, Standardbearbeitung
EB180 Mit Hartmetallträger H05~H15
EB570 (EB57S) Mit Hartmetallträger / Vollausführung H05~H15, Wälzlagerstahl
EB160 (EB16S) Mit Hartmetallträger / Vollausführung H05~H15
EB560 (EB56S) Mit Hartmetallträger / Vollausführung H05~H20
EB550 (EB55S) Mit Hartmetallträger / Vollausführung H15~H25
EB150 (EB15S) Mit Hartmetallträger / Vollausführung H15~H25
EB190 (EB19S) Mit Hartmetallträger / Vollausführung H05~H30
EB73 Mit Hartmetallträger H25~H35
EB54X Vollausführung H25~H35
EB170 Mit Hartmetallträger Sinterwerkstoff, Ventilsitz
EB14 Mit Hartmetallträger Sinterwerkstoff, Ventilsitz

Der gemeinsame Anteilspfeil 40→70 % der Quelle ist keine Angabe eines individuellen Anteils je Sorte.

PCBN: Sorten mit hohem CBN-Anteil

Sorte Ausführung Anwendung
EB130 Mit Hartmetallträger Niedriglegierter Sinterwerkstoff
EB710 Mit Hartmetallträger Hartguss; niedriglegierter Sinterwerkstoff
EB120 Mit Hartmetallträger Sphäroguss / Hartguss
EB22 Mit Hartmetallträger Hartguss; niedriglegierter Sinterwerkstoff
EB11 Mit Hartmetallträger Gusseisen, Standardbearbeitung mit starker Unterbrechung
EB51 Mit Hartmetallträger Gusseisen, Standardbearbeitung
EB71 Mit Hartmetallträger / doppelseitig Gusseisen, Standardbearbeitung
EB210 Mit Hartmetallträger Gusseisen, stark unterbrochener Schnitt
EB71X Mit Hartmetallträger Hartguss; niedriglegierter Sinterwerkstoff
EB100X Vollausführung Weißer Guss; schwere Fräsbearbeitung von Gusseisen
EB50 Vollausführung Grauguss, Schruppen
EB1000 Vollausführung Grauguss, Schruppen / Schlichten
HBN Vollausführung Grauguss, Standardbearbeitung
HBN-W Vollausführung Grauguss, Schruppen
HBN-N Vollausführung Grauguss, Schruppen
HBN-R Vollausführung Gusswalze

Der Sortenpfeil 75→95 % steht getrennt vom allgemeinen Eigenschaftsbereich 70~95 %.

PCBN: CBN-Anteil, Bindung und Einsatz: Werkzeugansicht.
PCBN: CBN-Anteil, Bindung und Einsatz: Werkzeugansicht.
Hartdrehen: Unterbrechungsstufen.
Hartdrehen: Unterbrechungsstufen.

Zu diesem Kapitel anfragen

PCBN: Schnittdaten und Anwendungsgruppen

Die Schnittdatentabelle unterscheidet gehärteten Stahl, Gusseisen sowie hoch und niedrig legierte pulvermetallurgische Werkstoffe. Sorten, Schnittgeschwindigkeit, Vorschub und Schnitttiefe sind jeweils vollständig zugeordnet. Das qualitative Anwendungsdiagramm ergänzt den Unterbrechungsbereich von kontinuierlich über leicht/mittel bis stark.

Niedriger CBN-Anteil: Werkzeug-/Formenstahl, gehärteter Stahl, Wälzlagerstahl und hochchrom-/molybdänhaltiger Stahl für Zahnräder, Getriebewellen, Lager, Matrizen und Stempel. Pulvermetallurgische Sinterwerkstoffe werden für Ventilsitze/-führungen, Pleuel und Ölpumpenräder genannt.

Hoher CBN-Anteil: Grauguss, Ni-hard, legierter, abgeschreckter und nodularer Guss für Motorblöcke, Bremsscheiben/-trommeln, Kupplungsplatten, Walzen, Pumpen und Laufräder. Die Superlegierungsbeispiele Inconel 718/901/600, Rene 76/77/95 und Stellite sind Turbinenscheiben, -schaufeln und -leitschaufeln zugeordnet.

PCBN: Bearbeitungsparameter

Werkstoffgruppe Sorte Vc [m/min] f [mm/U] ap [mm]
Gehärteter Stahl EB19X / EB29X (S) 150~300 0.05~0.15 0.05~0.15
Gehärteter Stahl EB28X (S) 120~280 0.05~0.2 0.05~0.2
Gehärteter Stahl EB180 / EB570 (S) 100~230 0.05~0.15 0.05~0.2
Gehärteter Stahl EB160 (S) / EB560 (S) 80~200 0.05~0.2 0.05~0.2
Gehärteter Stahl EB550 (S) / EB150 (S) 80~180 0.05~0.2 0.05~0.3
Gehärteter Stahl EB190 (S) 70~170 0.05~0.2 0.05~0.3
Gehärteter Stahl EB54X / EB73 70~120 0.05~0.15 0.05~0.2
Gehärteter Stahl EB51 / EB210 50~100 0.05~0.15 0.05~0.2
Gusseisen EB51 / EB71 300~1000 0.1~0.5 0.1~2
Gusseisen EB210 / EB71X 300~1500 0.05~0.3 0.1~2
Gusseisen EB50 / EB1000 150~1500 0.1~0.5 0.1~4
Gusseisen EB100X 150~1000 0.1~0.3 0.1~4
Gusseisen HBN-W 300~1000 0.1~0.5 0.1~4
Gusseisen HBN / HBN-N 300~1000 0.1~0.5 0.1~4
Hochlegierter Sinterwerkstoff EB28X (S) 100~250 0.05~0.2 0.05~0.2
Hochlegierter Sinterwerkstoff EB170 / EB14 100~200 0.05~0.2 0.05~0.2
Hochlegierter Sinterwerkstoff EB550 (S) 50~150 0.05~0.25 0.05~0.2
Niedriglegierter Sinterwerkstoff EB51 / EB71 50~150 0.05~0.3 0.05~0.2
Niedriglegierter Sinterwerkstoff EB710 / EB130 / EB22 50~150 0.05~0.3 0.05~0.2
Niedriglegierter Sinterwerkstoff EB120 / EB71X 50~150 0.05~0.3 0.05~0.2
PCBN-Sorten: Schnittunterbrechung und Werkstoff.
PCBN-Sorten: Schnittunterbrechung und Werkstoff.

Zu diesem Kapitel anfragen

Diamant: PKD, CVD und Mono im Vergleich

Die drei Gefügebilder zeigen PKD, polykristallinen CVD-Diamant und einkristallinen Mono-Diamant bei ×1000. Die Kennwerttabelle erhält Wärmeleitfähigkeit, Härte, Zähigkeit und Zugfestigkeit mit den tatsächlich gedruckten Zahlen und Einheiten. Die Zugfestigkeitseinheit wird direkt an dieser Tabelle eingeordnet.

Die drei qualitativen Diagramme vergleichen Härte/Zähigkeit, Verschleißbeständigkeit gegen Preis/Oberflächengüte sowie Härte gegen chemische und thermische Beständigkeit. ED501 und ED502 sind anhand relativer Verschleiß-/Zähigkeitsbewertungen unterschieden.

Anwendungen: hoch- und niedrigsiliziumhaltige Al-Legierungen, MMC, Kupfer, Messing, Bronze, Zink, gesintertes/ungesintertes Hartmetall; Holz/HDF/Spanplatte/Hartfaser/Laminat, Graphit/Epoxid/CFK/GFK/technische Kunststoffe sowie gesinterte/ungesinterte Keramik, Granit, Kunstmarmor und Quarz.

Diamant: Materialkennwerte der Ausgabe 2022

Eigenschaft PKD CVD (polykristallin) Mono (einkristallin)
Wärmeleitfähigkeit (Einheit nicht gedruckt) 560 560 2,000
Härte [GPa] 50~70 70~80 80~100
Zähigkeit [MPa·m1/2] 8~9 8~9 3~4
Zugfestigkeit (Quellkopf: Gpa) 1,260 1,260 2,000

Für die Zugfestigkeit sind Zahlen und der gedruckte Einheitenkopf erhalten. Die Einheit ist nicht bestätigt; die Werte werden nicht stillschweigend umgerechnet. Die Wärmeleitfähigkeit ist ohne Quelleneinheit angegeben.

CVD-Sorten: relativer Vergleich

Sorte Verschleißbeständigkeit Zähigkeit
ED501 3/4 3/4
ED502 4/4 2/4
Diamant: PKD, CVD und Mono im Vergleich: Gefügeaufnahme mit dem dargestellten Maßstab.
Diamant: PKD, CVD und Mono im Vergleich: Gefügeaufnahme mit dem dargestellten Maßstab.
Diamant: PKD, CVD und Mono im Vergleich: Gefügeaufnahme mit dem dargestellten Maßstab.
Diamant: PKD, CVD und Mono im Vergleich: Gefügeaufnahme mit dem dargestellten Maßstab.
Diamant: PKD, CVD und Mono im Vergleich: Gefügeaufnahme mit dem dargestellten Maßstab.
Diamant: PKD, CVD und Mono im Vergleich: Gefügeaufnahme mit dem dargestellten Maßstab.
Diamantarten: Eigenschaftsvergleich.
Diamantarten: Eigenschaftsvergleich.

Zu diesem Kapitel anfragen

Einkristalliner Diamant für präzise Schneidkanten

Naturdiamant, synthetischer Mono-Diamant und einkristalliner CVD-Diamant ermöglichen sehr scharfe und gleichmäßige Schneidkanten. Genannte Anwendungen sind NE-Metalle, Acryl-Linsen, Mikrostrukturen sowie Flachbildschirm-/Hinterleuchtungsbauteile (FPD/BLU).

Naturdiamant ist in der Quelle farblos dargestellt und wird besonders für Schlichten, Verschleißbeständigkeit und Wärmebeständigkeit beschrieben. Gelber Mono-Diamant entsteht im HPHT-Verfahren und bietet eine gleichmäßige synthetische Alternative. Farbloser einkristalliner CVD-Diamant verbindet präzise Kantenqualität mit reproduzierbaren Eigenschaften für die Ultrapräzisionsbearbeitung. Die konkrete Kristallorientierung und Anwendung bestimmen den Werkzeugnutzen.

Das Knoop-Härte-Diagramm erhält die Kategorien Naturdiamant, Mono und Single CVD sowie die gedruckten Teilstriche 2,000 / 4,000 / 6,000 / 8,000. Die Balken besitzen keine eigenen Zahlenbeschriftungen; daraus werden keine exakten Härtewerte ergänzt.

Einkristalliner Diamant für präzise Schneidkanten: Werkzeugansicht.
Einkristalliner Diamant für präzise Schneidkanten: Werkzeugansicht.
Einkristalliner Diamant für präzise Schneidkanten: Werkzeugansicht.
Einkristalliner Diamant für präzise Schneidkanten: Werkzeugansicht.
Einkristalliner Diamant für präzise Schneidkanten: Werkzeugansicht.
Einkristalliner Diamant für präzise Schneidkanten: Werkzeugansicht.
Einkristalliner Diamant: Knoop-Härte.
Einkristalliner Diamant: Knoop-Härte.

Zu diesem Kapitel anfragen

Beschichtungen: Eigenschaften und Anwendungen

Beschichtungen ergänzen den Schneidstoff und werden nach Verschleiß, Wärmebelastung und Einsatz ausgewählt. Die Ausgabe 2022 enthält TIN, TA, AC und TNP mit Farbe, Härte, Temperaturangabe und Anwendung. Das Anwendungsband unterscheidet Gusseisen, gehärteten Stahl ab HRC 45, Wälzlagerstahl und pulvermetallurgische Werkstoffe ab HRC 45. Seine Teilbereiche bleiben geometrisch wie dargestellt erhalten.

Die ergänzende Ausgabe 2026 besitzt eigene Beschichtungsvarianten und abweichende Kennwerte. Beide Variantenstände bleiben mit ihren jeweiligen Tabellen und Quellangaben getrennt.

Beschichtungen der Ausgabe 2022

Beschichtung Farbe Härte [HV] Temperatur [°C] Eigenschaften / Anwendung
TIN Gold 2300 600 Einlagig / Verschleißteile; Erkennen bereits verwendeter Schneiden
TA Violettgrau 3400 900 Wärme- und Verschleißbeständigkeit; konventionelle Zerspanung
AC Silbergrau 3200 1100 Warmhärte, Wärme- und Oxidationsbeständigkeit
TNP Helles Dunkelgrau 3500 1000 Verschleißbeständigkeit, Oberflächenqualität und Wärmebeständigkeit; gehärteter Stahl / Wälzlagerstahl
Beschichtungen: Anwendungsbereiche.
Beschichtungen: Anwendungsbereiche.

Zu diesem Kapitel anfragen

PKD-/CVD-Spanbrecher ER und EX

Spanbrecher unterstützen den kontrollierten Bruch langer Späne und damit einen stabileren Zerspanungsprozess. Die Quelle nennt den Einsatz bei unterschiedlichen Bedingungen sowie bei niedrigen und hohen Vorschüben. Die dargestellten ISO-Formen umfassen CCGW, DCGW, VBGW und TCGW.

ER ist für größere Schnitttiefen mit robuster Schneidengeometrie ausgelegt. EX verbindet Schneidenstabilität mit mittleren Schnitttiefen beim Schruppen und Halbschlichten. Die Bereichsgrafik stellt ER, EX und EF über Vorschub f [mm/U] und Schnitttiefe ap [mm] dar. Die geschlossenen Bereichskurven bleiben quellentreu; es werden keine rechteckigen Freigabebereiche aus ihnen abgeleitet.

PKD-/CVD-Spanbrecher ER und EX: Werkzeugansicht.
PKD-/CVD-Spanbrecher ER und EX: Werkzeugansicht.
PKD-/CVD-Spanbrecher ER und EX: Werkzeugansicht.
PKD-/CVD-Spanbrecher ER und EX: Werkzeugansicht.
PKD/CVD: Spanbrecher ER.
PKD/CVD: Spanbrecher ER.

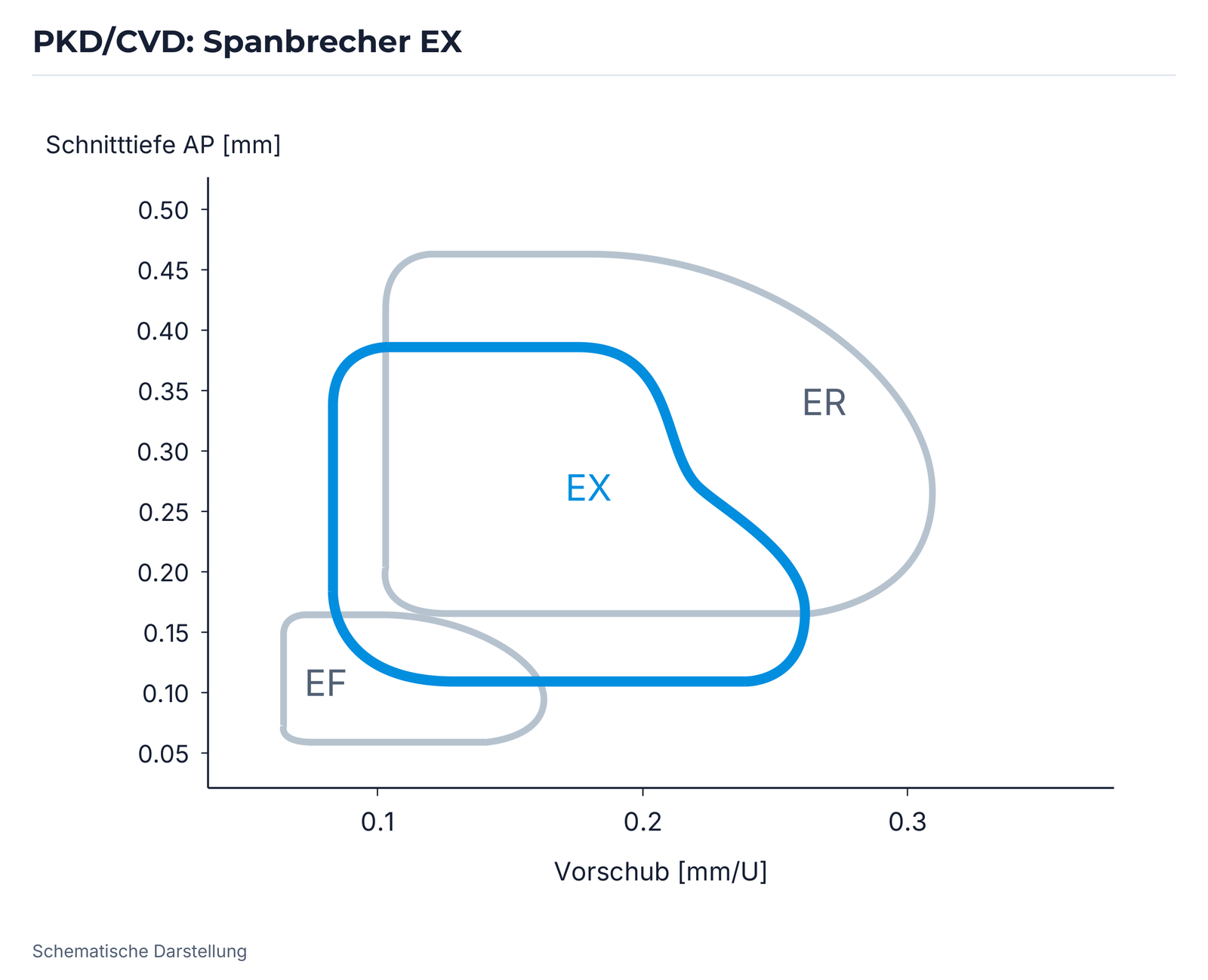

PKD/CVD: Spanbrecher EX.
PKD/CVD: Spanbrecher EX.

Zu diesem Kapitel anfragen

PKD-/CVD-Spanbrecher EF und ES

EF ist für geringe Schnitttiefen beim Schlichten ausgelegt. ES bezeichnet anwendungsspezifische Spanbrecher; die vier gezeigten Sondergeometrien bleiben als Ausführungsbeispiele erhalten. Die Auslegung orientiert sich an Werkzeug, Halter, Bauteil, Werkstoff und tatsächlichen Schnittbedingungen. Das Anfragebeispiel für ein Aluminiumrad verbindet VCGW160408 und SVVCN2525-16 mit den angegebenen Schnittdaten.

PKD-Spanbrecher: Auslegungsbeispiel

Merkmal Angabe
Werkzeug VCGW160408
Halter SVVCN2525-16
Werkstück Aluminiumrad
Werkstoff ADC12
Schnittgeschwindigkeit Vc 1800 m/min
Drehzahl N 2500 U/min
Vorschub f 0.15 mm/U
Schnitttiefe ap 0.3 mm
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD-/CVD-Spanbrecher EF und ES: Werkzeugansicht.
PKD/CVD: Spanbrecher EF.
PKD/CVD: Spanbrecher EF.

Zu diesem Kapitel anfragen

PCBN-Spanbrecher ER, EF und ES

ER ist für größere Schnitttiefen ausgelegt; die verrundete und verstärkte Schneidengeometrie unterstützt Schneidenstabilität und Spanführung. EF dient dem Schlichten mit geringer Schnitttiefe. ES umfasst die vier gezeigten kundenspezifischen Formen.

Die Bereichsgrafik erhält ER und EF über Vorschub und Schnitttiefe samt tatsächlicher Teilstrichfolge. Die Auslegungstabelle nennt ein Bremsscheibenbeispiel mit CNGA120408, DCLN R/L 3232 und FC250. Die zugehörigen Bilder und ihre Werkzeug-/Werkstückzuordnung bleiben vollständig erhalten.

PCBN-Spanbrecher: Auslegungsbeispiel

Merkmal Angabe
Werkzeug CNGA120408
Halter DCLN R/L 3232
Werkstück Bremsscheibe
Werkstoff FC250
Schnittgeschwindigkeit Vc 850 m/min
Drehzahl N 1000 U/min
Vorschub f 0.3 mm/U
Schnitttiefe ap 0.4 mm
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN-Spanbrecher ER, EF und ES: Werkzeugansicht.
PCBN: Spanbrecher ER.
PCBN: Spanbrecher ER.
PCBN: Spanbrecher EF.
PCBN: Spanbrecher EF.

Zu diesem Kapitel anfragen

PKD-Spanbrecher: Aluminium-Anwendungsbeispiele

Die vier Anwendungsbeispiele verbinden DCGW11T308_ER, VCGW110302_EF, DCGW11T304_EX und VBGW160408_ES mit Aluminiumlegierungen und den jeweils angegebenen Schnittdaten. Die Werkstückfotos erhalten die markierten Bearbeitungsstellen; Zeichnungen und Plattenbilder zeigen die zugehörige Ausführung. Das Zeichen ≈ kennzeichnet die annähernden Schnittgeschwindigkeiten der Quelle.

PKD-Spanbrecher: vier Anwendungsbeispiele

Schneidplatte Werkstoff Vc [m/min] ap [mm] f [mm/U]
DCGW11T308_ER Aluminiumlegierung ≈500 0.5 0.15
VCGW110302_EF Aluminiumlegierung ≈500 0.1 0.1
DCGW11T304_EX Aluminiumlegierung ≈800 0.2 0.15
VBGW160408_ES Aluminiumlegierung ≈1500 0.2 0.3

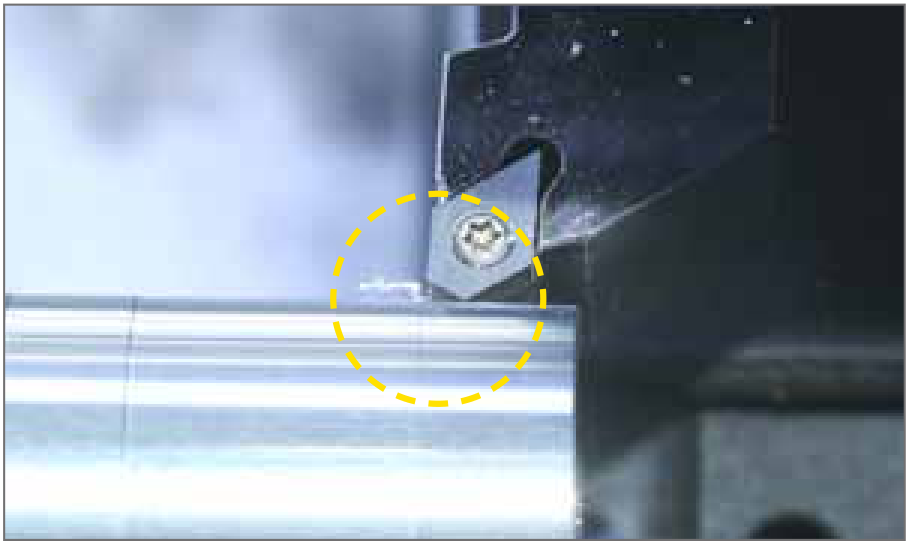

PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Werkzeugansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PKD-Spanbrecher: Aluminium-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

PCBN-Spanbrecher: SCM420-Anwendungsbeispiele

Die vier Beispiele verbinden CNGA120408_ER, CNGA120408_EF, CNGA120408_ES und WNGA080408_ES mit SCM420. Schnittgeschwindigkeit, Schnitttiefe und Vorschub bleiben je Versuch getrennt. Die vorhandenen Markierungen der Werkstückbilder und die zugehörigen Schneidenformen werden vollständig erhalten; die Ergebnisse werden nicht als allgemeine Zusage für andere Bauteile formuliert.

PCBN-Spanbrecher: vier Anwendungsbeispiele

Schneidplatte Werkstoff Vc [m/min] ap [mm] f [mm/U]
CNGA120408_ER SCM420 ≈150 0.25 0.1
CNGA120408_EF SCM420 ≈150 0.1 0.1
CNGA120408_ES SCM420 ≈150 0.2 0.1
WNGA080408_ES SCM420 ≈100 0.15 0.1

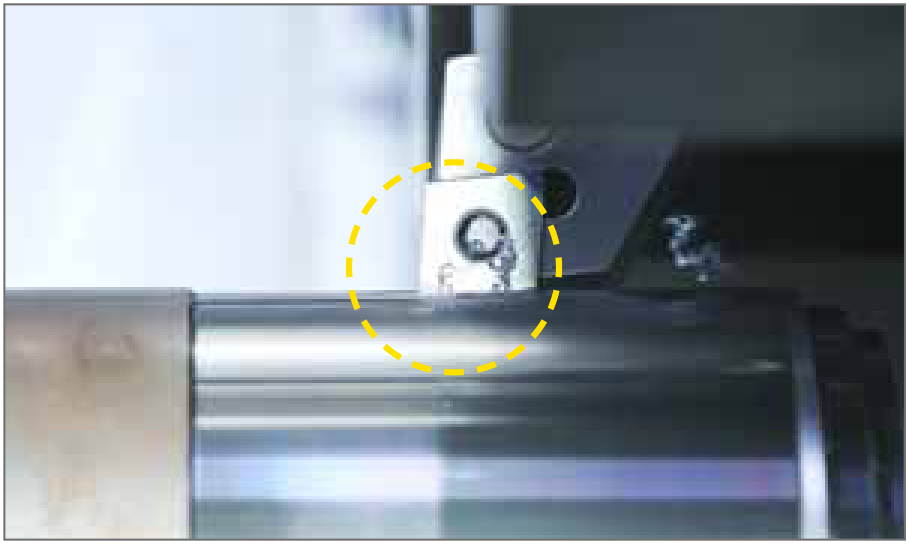

PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Werkzeugansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.
PCBN-Spanbrecher: SCM420-Anwendungsbeispiele: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Drehwerkzeuge

Drehwerkzeuge: Bauteil- und Bearbeitungsansicht.
Drehwerkzeuge: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Drehen: PKD-/CVD- und PCBN-Schneidplatten

Das Drehprogramm verbindet Schneidplatten und passende Haltersysteme für abgestimmte Bearbeitungsaufgaben. Seine Ziele sind schneller Materialabtrag und Produktivität, Verschleißbeständigkeit und Standzeit, gute Oberfläche sowie präzise Toleranzen. Die Plattentabellen erhalten ISO-Bezeichnung, metrische/Zoll-Größe, Maße, Schneidstoffsorten und die jeweils gezeigte Bauform. Standard, Mini Tip, Mehrfachbestückung, vertikale Bestückung, Voll- und Spanbrecherausführungen bleiben eigenständig.

Drehen: PKD-/CVD- und PCBN-Schneidplatten: Werkzeugansicht.
Drehen: PKD-/CVD- und PCBN-Schneidplatten: Werkzeugansicht.
Drehen: PKD-/CVD- und PCBN-Schneidplatten: Bauteil- und Bearbeitungsansicht.
Drehen: PKD-/CVD- und PCBN-Schneidplatten: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Drehplatten-Bezeichnung: metrisch

Das Beispiel CNMG gliedert die ersten vier Stellen in Plattenform, Freiwinkel, Toleranzklasse und Aufnahme-/Spanflächenmerkmale. Die Formen C, D, E, K, R, S, T, V und W sowie die Freiwinkel N, A, B, C, P, D, E und F stehen mit ihren geometrischen Bezügen in der Übersicht. Die Maßskizzen kennzeichnen m, t und I.C. Die Klassen A, F, C, H, E und G beziehen sich auf I.C.-Größen 6.35, 9.525, 12.7, 15.875, 19.05, 25.4 und 31.75 mm beziehungsweise die Zollkennzeichen 2, 3, 4, 5, 6, 8 und 10. M und U erhalten ihre eigenen größenabhängigen Werte.

Die Aufnahme-/Spanflächenbilder unterscheiden A, G, M, R, B/W, T/H und N; Z/X kennzeichnet Sonderausführungen. Die jeweiligen Ansichten bleiben den dargestellten Merkmalen zugeordnet.

ISO-Bezeichnung: Formkennzeichen

Zeichen Form / Winkel
C 80°
D 55°
E 75°
K 55°
R Rund
S Quadratisch
T Dreieckig
V 35°
W 80°

ISO-Bezeichnung: Freiwinkel

Zeichen Freiwinkel
N 0°
A 3°
B 5°
C 7°
P 11°
D 15°
E 20°
F 25°

Metrische Toleranzklassen A/F/C/H/E/G

Klasse m [mm] t [mm] I.C [mm]
A ±0.005 ±0.025 ±0.025
F ±0.005 ±0.025 ±0.013
C ±0.013 ±0.025 ±0.025
H ±0.013 ±0.025 ±0.013
E ±0.025 ±0.025 ±0.025
G ±0.025 ±0.13 ±0.025

Die gemeinsame I.C-Größenliste lautet 6.35, 9.525, 12.7, 15.875, 19.05, 25.4, 31.75 mm und ist nicht zeilenweise an diese sechs Klassen gebunden.

Metrische Toleranzklasse M

I.C [mm] m [mm] t [mm] I.C-Toleranz [mm]
6.35 ±0.08 ±0.13 ±0.05
9.525 ±0.08 ±0.13 ±0.05
12.7 ±0.13 ±0.13 ±0.08
15.875 ±0.15 ±0.13 ±0.1
19.05 ±0.15 ±0.13 ±0.1
25.4 ±0.18 ±0.13 ±0.13
31.75 ±0.18 ±0.13 ±0.13

Metrische Toleranzklasse U

I.C [mm] m [mm] t [mm] I.C-Toleranz [mm]
6.36 ±0.13 ±0.13 ±0.08
9.525 ±0.13 ±0.13 ±0.08
12.7 ±0.2 ±0.13 ±0.13
15.875 ±0.27 ±0.13 ±0.13
19.05 ±0.27 ±0.13 ±0.18
25.4 ±0.38 ±0.13 ±0.25
31.75 ±0.38 ±0.13 ±0.25

Die erste Größe 6.36 wird entsprechend der gedruckten U-Tabelle erhalten.

Zu diesem Kapitel anfragen

Drehplatten: Größe, Schneide und Schneidrichtung

Die Fortsetzung 12 04 08 T2501(R) bezeichnet Plattengröße, Dicke und Eckenradius sowie Schneidkantenpräparation und Schneidrichtung. Die Größenübersicht erhält die jeweiligen Formzuordnungen C, D, E, R, S, T, V, W und K; freie Größenfelder bleiben frei. F, E, T und S kennzeichnen die gezeichneten Schneidkantenpräparationen. R steht für rechts schneidend und L für links schneidend.

Metrisches Dickenkennzeichen

Zeichen Dicke [mm]
01 1.59
T1 1.98
02 2.38
T2 2.78
03 3.18
T3 3.97
04 4.76
05 5.56
06 6.35
07 7.94
09 9.52

Metrisches Radiuskennzeichen

Zeichen Eckenradius [mm]
01 0.1
02 0.2
04 0.4
05 0.5
08 0.8
12 1.2
16 1.6
20 2
24 2.4
32 3.2

Metrische Formgrößen und I.C

Formkennzeichen mit Größenkennzeichen I.C [mm]
C03; D04; S03; T06 3.97
C05; D06; S05; T09; V09; W03 5.56
C06; D07; S06; T11; V11; W04 6.35
C08; D09; S07; T13; V13; W05 7.94
R08 8
C09; D11; R09; S09; T16; V16; W06; K16 9.525
R10 10
R12 12
C12; D15; E13; R12.7; S12; T22; V22; W08 12.7
C16; D19; R15; S15; T27; V27; W10 15.875
R16 16
C19; D23; R19; S19; T33; V33; W13 19.05
R20 20
R25 25
C25; D31; R25; S25; T44 25.4
R32 32

Formkennzeichen und Zahlen bilden die einzelnen Zuordnungen der ursprünglichen Matrix ab; nicht aufgeführte Formen besitzen in dieser Zeile keinen Quellwert.

Zu diesem Kapitel anfragen

Drehplatten-Bezeichnung: Zollsystem

Das Beispiel CNMG gliedert die ersten vier Stellen in Plattenform, Freiwinkel, Toleranzklasse und Aufnahme-/Spanflächenmerkmale. Die Formen C, D, E, K, R, S, T, V und W sowie die Freiwinkel N, A, B, C, P, D, E und F stehen mit ihren geometrischen Bezügen in der Übersicht. Die Maßskizzen kennzeichnen m, t und I.C. Die Klassen A, F, C, H, E und G beziehen sich auf I.C.-Größen 6.35, 9.525, 12.7, 15.875, 19.05, 25.4 und 31.75 mm beziehungsweise die Zollkennzeichen 2, 3, 4, 5, 6, 8 und 10. M und U erhalten ihre eigenen größenabhängigen Werte.

Die Aufnahme-/Spanflächenbilder unterscheiden A, G, M, R, B/W, T/H und N; Z/X kennzeichnet Sonderausführungen. Die jeweiligen Ansichten bleiben den dargestellten Merkmalen zugeordnet.

Zoll-Toleranzklassen A/F/C/H/E/G

Klasse m [Zoll] t [Zoll] I.C [Zoll]
A ±0.002 ±0.001 ±0.001
F ±0.002 ±0.001 ±0.0005
C ±0.0005 ±0.001 ±0.001
H ±0.0005 ±0.001 ±0.0005
E ±0.001 ±0.001 ±0.001
G ±0.001 ±0.005 ±0.001

Der gemeinsame I.C-Symbolbereich lautet 2, 3, 4, 5, 6, 8, 10. A/F m=±0.002 bleibt quellentreu; die Zolltabelle wird nicht aus der metrischen Tabelle berechnet.

Zoll-Toleranzklasse M

I.C-Zeichen m [Zoll] t [Zoll] I.C-Toleranz [Zoll]
2 ±0.003 ±0.005 ±0.002
3 ±0.003 ±0.005 ±0.002
4 ±0.005 ±0.005 ±0.003
5 ±0.006 ±0.005 ±0.004
6 ±0.006 ±0.005 ±0.004
8 ±0.007 ±0.005 ±0.005
10 ±0.007 ±0.005 ±0.005

Zoll-Toleranzklasse U

I.C-Zeichen m [Zoll] t [Zoll] I.C-Toleranz [Zoll]
2 ±0.007 ±0.005 ±0.003
3 ±0.007 ±0.005 ±0.003
4 ±0.008 ±0.005 ±0.005
5 ±0.01 ±0.005 ±0.005
6 ±0.01 ±0.005 ±0.007
8 ±0.015 ±0.005 ±0.01
10 ±0.015 ±0.005 ±0.01

Zu diesem Kapitel anfragen

Drehplatten: Größe, Schneide und Schneidrichtung

Die Fortsetzung 4 3 2 T2501(R) bezeichnet Plattengröße, Dicke und Eckenradius sowie Schneidkantenpräparation und Schneidrichtung. Die Größenübersicht erhält die jeweiligen Formzuordnungen C, D, E, R, S, T, V, W und K; freie Größenfelder bleiben frei. F, E, T und S kennzeichnen die gezeichneten Schneidkantenpräparationen. R steht für rechts schneidend und L für links schneidend.

Zoll-Dickenkennzeichen

Zeichen Dicke [Zoll]
1 1/16
1.2 5/64
1.5 3/32
1.75 7/64
2 1/8
2.5 5/32
3 3/16
3.5 7/32
4 1/4
5 5/16
6 3/8

Zoll-Radiuskennzeichen

Zeichen Eckenradius [Zoll]
0 0.004
0.5 0.008
1 1/64
2 1/32
3 3/64
4 1/16
5 5/64
6 3/32
7 7/64
8 1/8

Formgrößen und Zoll-I.C

Formkennzeichen mit Größenkennzeichen Symbol I.C [Zoll]
C03; D04; S03; T06 1.2 5/32
C05; D06; S05; T09; V09; W03 1.8 7/32
C06; D07; S06; T11; V11; W04 2 1/4
C08; D09; S07; T13; V13; W05 2.5 5/16
R08 - -
C09; D11; R09; S09; T16; V16; W06; K16 3 3/8
R10 - -
R12 - -
C12; D15; E13; R12.7; S12; T22; V22; W08 4 1/2
C16; D19; R15; S15; T27; V27; W10 5 5/8
R16 - -
C19; D23; R19; S19; T33; V33; W13 6 3/4
R20 - -
R25 - -
C25; D31; R25; S25; T44; V44; W17 8 1
R32 10 1-1/4

Die Zollmatrix führt bei Symbol 8 zusätzlich V44 und W17; diese Angaben werden nicht in die metrische Matrix übertragen.

Zu diesem Kapitel anfragen

PKD-/CVD-Drehplatten

PKD-/CVD-Drehplatten: Werkzeugansicht.
PKD-/CVD-Drehplatten: Werkzeugansicht.
PKD-/CVD-Drehplatten: Werkzeugansicht.
PKD-/CVD-Drehplatten: Werkzeugansicht.
PKD-/CVD-Drehplatten: Werkzeugansicht.
PKD-/CVD-Drehplatten: Werkzeugansicht.

Zu diesem Kapitel anfragen

CNGA / CNGX

Zu diesem Kapitel anfragen

CNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 4.3
CNGA 120404 CNGA 431 4.3
CNGA 120408 CNGA 432 4.2
CNGA 120412 CNGA 433 4.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 2.8
CNGA 120404 CNGA 431 2.8
CNGA 120408 CNGA 432 2.7
CNGA 120412 CNGA 433 3.1
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

CNGX: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGX 120402 CNGX 43(0.5) 12.7 4.76 0.2 5.16
CNGX 120404 CNGX 431 12.7 4.76 0.4 5.16
CNGX 120408 CNGX 432 12.7 4.76 0.8 5.16
CNGX 120412 CNGX 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGX 120402 CNGX 43(0.5) 4.3
CNGX 120404 CNGX 431 4.3
CNGX 120408 CNGX 432 4.2
CNGX 120412 CNGX 433 4.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGX 120402 CNGX 43(0.5) 12.7 4.76 0.2 5.16
CNGX 120404 CNGX 431 12.7 4.76 0.4 5.16
CNGX 120408 CNGX 432 12.7 4.76 0.8 5.16
CNGX 120412 CNGX 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGX 120402 CNGX 43(0.5) 2.8
CNGX 120404 CNGX 431 2.8
CNGX 120408 CNGX 432 2.7
CNGX 120412 CNGX 433 3.1
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

CNGA / CNGX: Werkzeugansicht.
CNGA / CNGX: Werkzeugansicht.
CNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

CCGW / CCGT

Zu diesem Kapitel anfragen

CCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGW 09T302 CCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGW 09T304 CCGW 3(2.5)1 9.525 3.97 0.4 4.4
CCGW 09T308 CCGW 3(2.5)2 9.525 3.97 0.8 4.4
CCGW 120402 CCGW 430 12.7 4.76 0.2 5.5
CCGW 120404 CCGW 431 12.7 4.76 0.4 5.5
CCGW 120408 CCGW 432 12.7 4.76 0.8 5.5
CCGW 120412 CCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGW 09T302 CCGW 3(2.5)0.5 4.3
CCGW 09T304 CCGW 3(2.5)1 4.3
CCGW 09T308 CCGW 3(2.5)2 4.2
CCGW 120402 CCGW 430 4.3
CCGW 120404 CCGW 431 4.3
CCGW 120408 CCGW 432 4.2
CCGW 120412 CCGW 433 4.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGW 060202 CCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
CCGW 060204 CCGW 2(1.5)1 6.35 2.38 0.4 2.8
CCGW 060208 CCGW 2(1.5)2 6.35 2.38 0.8 2.8
CCGW 09T302 CCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGW 09T304 CCGW 3(2.5)1 9.525 3.97 0.4 4.4
CCGW 09T308 CCGW 3(2.5)2 9.525 3.97 0.8 4.4
CCGW 120402 CCGW 430 12.7 4.76 0.2 5.5
CCGW 120404 CCGW 431 12.7 4.76 0.4 5.5
CCGW 120408 CCGW 432 12.7 4.76 0.8 5.5
CCGW 120412 CCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGW 060202 CCGW 2(1.5)0.5 2.8
CCGW 060204 CCGW 2(1.5)1 2.8
CCGW 060208 CCGW 2(1.5)2 2.7
CCGW 09T302 CCGW 3(2.5)0.5 2.8
CCGW 09T304 CCGW 3(2.5)1 2.8
CCGW 09T308 CCGW 3(2.5)2 2.7
CCGW 120402 CCGW 430 2.8
CCGW 120404 CCGW 431 2.8
CCGW 120408 CCGW 432 2.7
CCGW 120412 CCGW 433 3.1
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGW 060202 CCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
CCGW 060204 CCGW 2(1.5)1 6.35 2.38 0.4 2.8
CCGW 060208 CCGW 2(1.5)2 6.35 2.38 0.8 2.8
CCGW 09T302 CCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGW 09T304 CCGW 3(2.5)1 9.525 3.97 0.4 4.4
CCGW 09T308 CCGW 3(2.5)2 9.525 3.97 0.8 4.4
CCGW 120402 CCGW 430 12.7 4.76 0.2 5.5
CCGW 120404 CCGW 431 12.7 4.76 0.4 5.5
CCGW 120408 CCGW 432 12.7 4.76 0.8 5.5
CCGW 120412 CCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGW 060202 CCGW 2(1.5)0.5 2.8
CCGW 060204 CCGW 2(1.5)1 2.8
CCGW 060208 CCGW 2(1.5)2 2.7
CCGW 09T302 CCGW 3(2.5)0.5 4.3
CCGW 09T304 CCGW 3(2.5)1 4.3
CCGW 09T308 CCGW 3(2.5)2 4.2
CCGW 120402 CCGW 430 4.3
CCGW 120404 CCGW 431 4.3
CCGW 120408 CCGW 432 4.2
CCGW 120412 CCGW 433 4.1
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

CCGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGT 09T302 CCGT 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGT 09T304 CCGT 3(2.5)1 9.525 3.97 0.4 4.4
CCGT 09T308 CCGT 3(2.5)2 9.525 3.97 0.8 4.4
CCGT 120402 CCGT 430 12.7 4.76 0.2 5.5
CCGT 120404 CCGT 431 12.7 4.76 0.4 5.5
CCGT 120408 CCGT 432 12.7 4.76 0.8 5.5
CCGT 120412 CCGT 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGT 09T302 CCGT 3(2.5)0.5 4.3
CCGT 09T304 CCGT 3(2.5)1 4.3
CCGT 09T308 CCGT 3(2.5)2 4.2
CCGT 120402 CCGT 430 4.3
CCGT 120404 CCGT 431 4.3
CCGT 120408 CCGT 432 4.2
CCGT 120412 CCGT 433 4.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGT 060202 CCGT 2(1.5)0.5 6.35 2.38 0.2 2.8
CCGT 060204 CCGT 2(1.5)1 6.35 2.38 0.4 2.8
CCGT 060208 CCGT 2(1.5)2 6.35 2.38 0.8 2.8
CCGT 09T302 CCGT 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGT 09T304 CCGT 3(2.5)1 9.525 3.97 0.4 4.4
CCGT 09T308 CCGT 3(2.5)2 9.525 3.97 0.8 4.4
CCGT 120402 CCGT 430 12.7 4.76 0.2 5.5
CCGT 120404 CCGT 431 12.7 4.76 0.4 5.5
CCGT 120408 CCGT 432 12.7 4.76 0.8 5.5
CCGT 120412 CCGT 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGT 060202 CCGT 2(1.5)0.5 2.8
CCGT 060204 CCGT 2(1.5)1 2.8
CCGT 060208 CCGT 2(1.5)2 2.7
CCGT 09T302 CCGT 3(2.5)0.5 2.8
CCGT 09T304 CCGT 3(2.5)1 2.8
CCGT 09T308 CCGT 3(2.5)2 2.7
CCGT 120402 CCGT 430 2.8
CCGT 120404 CCGT 431 2.8
CCGT 120408 CCGT 432 2.7
CCGT 120412 CCGT 433 3.1
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

CCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

CPGW / CPGT

Zu diesem Kapitel anfragen

CPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGW 090302 CPGW 320.5 9.525 3.18 0.2 4.4
CPGW 090304 CPGW 321 9.525 3.18 0.4 4.4
CPGW 090308 CPGW 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGW 090302 CPGW 320.5 4.3
CPGW 090304 CPGW 321 4.3
CPGW 090308 CPGW 322 4.2
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 7.94 2.38 0.2 3.4
CPGW 080204 CPGW 2.5(1.5)1 7.94 2.38 0.4 3.4
CPGW 090302 CPGW 320.5 9.525 3.18 0.2 4.4
CPGW 090304 CPGW 321 9.525 3.18 0.4 4.4
CPGW 090308 CPGW 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 2.8
CPGW 080204 CPGW 2.5(1.5)1 2.8
CPGW 090302 CPGW 320.5 2.8
CPGW 090304 CPGW 321 2.8
CPGW 090308 CPGW 322 2.7
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 7.94 2.38 0.2 3.4
CPGW 080204 CPGW 2.5(1.5)1 7.94 2.38 0.4 3.4
CPGW 090302 CPGW 320.5 9.525 3.18 0.2 4.4
CPGW 090304 CPGW 321 9.525 3.18 0.4 4.4
CPGW 090308 CPGW 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 4.3
CPGW 080204 CPGW 2.5(1.5)1 4.3
CPGW 090302 CPGW 320.5 4.3
CPGW 090304 CPGW 321 4.3
CPGW 090308 CPGW 322 4.2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

CPGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGT 090302 CPGT 320.5 9.525 3.18 0.2 4.4
CPGT 090304 CPGT 321 9.525 3.18 0.4 4.4
CPGT 090308 CPGT 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGT 090302 CPGT 320.5 4.3
CPGT 090304 CPGT 321 4.3
CPGT 090308 CPGT 322 4.2
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGT 080202 CPGT 2.5(1.5)0.5 7.94 2.38 0.2 3.4
CPGT 080204 CPGT 2.5(1.5)1 7.94 2.38 0.4 3.4
CPGT 090302 CPGT 320.5 9.525 3.18 0.2 4.4
CPGT 090304 CPGT 321 9.525 3.18 0.4 4.4
CPGT 090308 CPGT 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGT 080202 CPGT 2.5(1.5)0.5 2.8
CPGT 080204 CPGT 2.5(1.5)1 2.8
CPGT 090302 CPGT 320.5 2.8
CPGT 090304 CPGT 321 2.8
CPGT 090308 CPGT 322 2.7
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

CPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

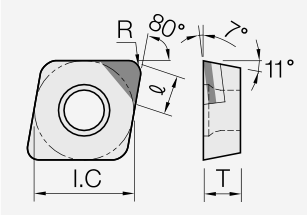

CPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

DNGA / DNGX

Zu diesem Kapitel anfragen

DNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 3.9
DNGA 110408 DNGA 332 3.5
DNGA 150404 DNGA 431 3.9
DNGA 150408 DNGA 432 3.5
DNGA 150412 DNGA 433 3.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 2.4
DNGA 110408 DNGA 332 2
DNGA 150404 DNGA 431 2.4
DNGA 150408 DNGA 432 2
DNGA 150412 DNGA 433 2.1
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

DNGX: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGX 110404 DNGX 331 9.525 4.76 0.4 3.81
DNGX 110408 DNGX 332 9.525 4.76 0.8 3.81
DNGX 150404 DNGX 431 12.7 4.76 0.4 5.16
DNGX 150408 DNGX 432 12.7 4.76 0.8 5.16
DNGX 150412 DNGX 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGX 110404 DNGX 331 3.9
DNGX 110408 DNGX 332 3.5
DNGX 150404 DNGX 431 3.9
DNGX 150408 DNGX 432 3.5
DNGX 150412 DNGX 433 3.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGX 110404 DNGX 331 9.525 4.76 0.4 3.81
DNGX 110408 DNGX 332 9.525 4.76 0.8 3.81
DNGX 150404 DNGX 431 12.7 4.76 0.4 5.16
DNGX 150408 DNGX 432 12.7 4.76 0.8 5.16
DNGX 150412 DNGX 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGX 110404 DNGX 331 2.4
DNGX 110408 DNGX 332 2
DNGX 150404 DNGX 431 2.4
DNGX 150408 DNGX 432 2
DNGX 150412 DNGX 433 2.1
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

DNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

DCGW / DCGT

Zu diesem Kapitel anfragen

DCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGW 11T302 DCGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGW 11T304 DCGW 3(2.5)1 9.525 3.97 0.4 4.4
DCGW 11T308 DCGW 3(2.5)2 9.525 3.97 0.8 4.4
DCGW 150404 DCGW 431 12.7 4.76 0.4 5.16
DCGW 150408 DCGW 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGW 11T302 DCGW 3(2.5)0.5 4
DCGW 11T304 DCGW 3(2.5)1 3.9
DCGW 11T308 DCGW 3(2.5)2 3.5
DCGW 150404 DCGW 431 3.9
DCGW 150408 DCGW 432 3.5
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGW 070202 DCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
DCGW 070204 DCGW 2(1.5)1 6.35 2.38 0.4 2.8
DCGW 11T302 DCGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGW 11T304 DCGW 3(2.5)1 9.525 3.97 0.4 4.4
DCGW 11T308 DCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGW 070202 DCGW 2(1.5)0.5 2.5
DCGW 070204 DCGW 2(1.5)1 2.4
DCGW 11T302 DCGW 3(2.5)0.5 2.5
DCGW 11T304 DCGW 3(2.5)1 2.4
DCGW 11T308 DCGW 3(2.5)2 2
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGW 070202 DCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
DCGW 070204 DCGW 2(1.5)1 6.35 2.38 0.4 2.8
DCGW 11T302 DCGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGW 11T304 DCGW 3(2.5)1 9.525 3.97 0.4 4.4
DCGW 11T308 DCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGW 070202 DCGW 2(1.5)0.5 2.5
DCGW 070204 DCGW 2(1.5)1 2.4
DCGW 11T302 DCGW 3(2.5)0.5 4
DCGW 11T304 DCGW 3(2.5)1 3.9
DCGW 11T308 DCGW 3(2.5)2 3.5
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

DCGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGT 11T302 DCGT 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGT 11T304 DCGT 3(2.5)1 9.525 3.97 0.4 4.4
DCGT 11T308 DCGT 3(2.5)2 9.525 3.97 0.8 4.4
DCGT 150404 DCGT 431 12.7 4.76 0.4 5.16
DCGT 150408 DCGT 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGT 11T302 DCGT 3(2.5)0.5 4
DCGT 11T304 DCGT 3(2.5)1 3.9
DCGT 11T308 DCGT 3(2.5)2 3.5
DCGT 150404 DCGT 431 3.9
DCGT 150408 DCGT 432 3.5
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGT 070202 DCGT 2(1.5)0.5 6.35 2.38 0.2 2.8
DCGT 070204 DCGT 2(1.5)1 6.35 2.38 0.4 2.8
DCGT 11T302 DCGT 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGT 11T304 DCGT 3(2.5)1 9.525 3.97 0.4 4.4
DCGT 11T308 DCGT 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGT 070202 DCGT 2(1.5)0.5 2.5
DCGT 070204 DCGT 2(1.5)1 2.4
DCGT 11T302 DCGT 3(2.5)0.5 2.5
DCGT 11T304 DCGT 3(2.5)1 2.4
DCGT 11T308 DCGT 3(2.5)2 2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

DCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

DPGW / DPGT

Zu diesem Kapitel anfragen

DPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DPGW 11T302 DPGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DPGW 11T304 DPGW 3(2.5)1 9.525 3.97 0.4 4.4
DPGW 11T308 DPGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DPGW 11T302 DPGW 3(2.5)0.5 4
DPGW 11T304 DPGW 3(2.5)1 3.9
DPGW 11T308 DPGW 3(2.5)2 3.5
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DPGW 070202 DPGW 2(1.5)0.5 6.35 2.38 0.2 2.8
DPGW 070204 DPGW 2(1.5)1 6.35 2.38 0.4 2.8
DPGW 11T302 DPGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DPGW 11T304 DPGW 3(2.5)1 9.525 3.97 0.4 4.4
DPGW 11T308 DPGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DPGW 070202 DPGW 2(1.5)0.5 2.5
DPGW 070204 DPGW 2(1.5)1 2.4
DPGW 11T302 DPGW 3(2.5)0.5 2.5
DPGW 11T304 DPGW 3(2.5)1 2.4
DPGW 11T308 DPGW 3(2.5)2 2
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DPGW 070202 DPGW 2(1.5)0.5 6.35 2.38 0.2 2.8
DPGW 070204 DPGW 2(1.5)1 6.35 2.38 0.4 2.8
DPGW 11T302 DPGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DPGW 11T304 DPGW 3(2.5)1 9.525 3.97 0.4 4.4
DPGW 11T308 DPGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DPGW 070202 DPGW 2(1.5)0.5 2.5
DPGW 070204 DPGW 2(1.5)1 2.4
DPGW 11T302 DPGW 3(2.5)0.5 4
DPGW 11T304 DPGW 3(2.5)1 3.9
DPGW 11T308 DPGW 3(2.5)2 3.5
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

DPGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DPGT 11T302 DPGT 3(2.5)0.5 9.525 3.97 0.4 4.4
DPGT 11T304 DPGT 3(2.5)1 9.525 3.97 0.4 4.4
DPGT 11T308 DPGT 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DPGT 11T302 DPGT 3(2.5)0.5 4
DPGT 11T304 DPGT 3(2.5)1 3.9
DPGT 11T308 DPGT 3(2.5)2 3.5
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DPGT 070202 DPGT 2(1.5)0.5 6.35 2.38 0.2 2.8
DPGT 070204 DPGT 2(1.5)1 6.35 2.38 0.4 2.8
DPGT 11T302 DPGT 3(2.5)0.5 9.525 3.97 0.4 4.4
DPGT 11T304 DPGT 3(2.5)1 9.525 3.97 0.4 4.4
DPGT 11T308 DPGT 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DPGT 070202 DPGT 2(1.5)0.5 2.5
DPGT 070204 DPGT 2(1.5)1 2.4
DPGT 11T302 DPGT 3(2.5)0.5 2.5
DPGT 11T304 DPGT 3(2.5)1 2.4
DPGT 11T308 DPGT 3(2.5)2 2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

DPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

SNGA / SNGX / SNGN

Zu diesem Kapitel anfragen

SNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 090304 SNGA 321 9.525 3.18 0.4 3.81
SNGA 090308 SNGA 322 9.525 3.18 0.8 3.81
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 090304 SNGA 321 4.4
SNGA 090308 SNGA 322 4.4
SNGA 120404 SNGA 431 4.4
SNGA 120408 SNGA 432 4.4
SNGA 120412 SNGA 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 090304 SNGA 321 9.525 3.18 0.4 3.81
SNGA 090308 SNGA 322 9.525 3.18 0.8 3.81
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 090304 SNGA 321 2.9
SNGA 090308 SNGA 322 2.9
SNGA 120404 SNGA 431 2.9
SNGA 120408 SNGA 432 2.9
SNGA 120412 SNGA 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SNGX: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGX 090304 SNGX 321 9.525 3.18 0.4 3.81
SNGX 090308 SNGX 322 9.525 3.18 0.8 3.81
SNGX 120404 SNGX 431 12.7 4.76 0.4 5.16
SNGX 120408 SNGX 432 12.7 4.76 0.8 5.16
SNGX 120412 SNGX 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGX 090304 SNGX 321 4.4
SNGX 090308 SNGX 322 4.4
SNGX 120404 SNGX 431 4.4
SNGX 120408 SNGX 432 4.4
SNGX 120412 SNGX 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGX 090304 SNGX 321 9.525 3.18 0.4 3.81
SNGX 090308 SNGX 322 9.525 3.18 0.8 3.81
SNGX 120404 SNGX 431 12.7 4.76 0.4 5.16
SNGX 120408 SNGX 432 12.7 4.76 0.8 5.16
SNGX 120412 SNGX 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGX 090304 SNGX 321 2.9
SNGX 090308 SNGX 322 2.9
SNGX 120404 SNGX 431 2.9
SNGX 120408 SNGX 432 2.9
SNGX 120412 SNGX 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SNGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 090304 SNGN 321 9.525 3.18 0.4 3.81
SNGN 090308 SNGN 322 9.525 3.18 0.8 3.81
SNGN 120404 SNGN 431 12.7 4.76 0.4 5.16
SNGN 120408 SNGN 432 12.7 4.76 0.8 5.16
SNGN 120412 SNGN 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 090304 SNGN 321 4.4
SNGN 090308 SNGN 322 4.4
SNGN 120404 SNGN 431 4.4
SNGN 120408 SNGN 432 4.4
SNGN 120412 SNGN 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 090304 SNGN 321 9.525 3.18 0.4 3.81
SNGN 090308 SNGN 322 9.525 3.18 0.8 3.81
SNGN 120404 SNGN 431 12.7 4.76 0.4 5.16
SNGN 120408 SNGN 432 12.7 4.76 0.8 5.16
SNGN 120412 SNGN 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 090304 SNGN 321 2.9
SNGN 090308 SNGN 322 2.9
SNGN 120404 SNGN 431 2.9
SNGN 120408 SNGN 432 2.9
SNGN 120412 SNGN 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

SNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

SCGW / SCGT / SPGN

Zu diesem Kapitel anfragen

SCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SCGW 120404 SCGW 431 12.7 4.76 0.4 5.5
SCGW 120408 SCGW 432 12.7 4.76 0.8 5.5
SCGW 120412 SCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SCGW 120404 SCGW 431 4.4
SCGW 120408 SCGW 432 4.4
SCGW 120412 SCGW 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SCGW 120404 SCGW 431 12.7 4.76 0.4 5.5
SCGW 120408 SCGW 432 12.7 4.76 0.8 5.5
SCGW 120412 SCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SCGW 120404 SCGW 431 2.9
SCGW 120408 SCGW 432 2.9
SCGW 120412 SCGW 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SCGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SCGT 120404 SCGT 431 12.7 4.76 0.4 5.5
SCGT 120408 SCGT 432 12.7 4.76 0.8 5.5
SCGT 120412 SCGT 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SCGT 120404 SCGT 431 4.4
SCGT 120408 SCGT 432 4.4
SCGT 120412 SCGT 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SCGT 120404 SCGT 431 12.7 4.76 0.4 5.5
SCGT 120408 SCGT 432 12.7 4.76 0.8 5.5
SCGT 120412 SCGT 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SCGT 120404 SCGT 431 2.9
SCGT 120408 SCGT 432 2.9
SCGT 120412 SCGT 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SPGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 090304 SPGN 321 9.525 3.18 0.4
SPGN 090308 SPGN 322 9.525 3.18 0.8
SPGN 120304 SPGN 421 12.7 4.76 0.4
SPGN 120308 SPGN 422 12.7 4.76 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 090304 SPGN 321 4.4
SPGN 090308 SPGN 322 4.4
SPGN 120304 SPGN 421 4.4
SPGN 120308 SPGN 422 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 090304 SPGN 321 9.525 3.18 0.4
SPGN 090308 SPGN 322 9.525 3.18 0.8
SPGN 120304 SPGN 421 12.7 4.76 0.4
SPGN 120308 SPGN 422 12.7 4.76 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 090304 SPGN 321 2.9
SPGN 090308 SPGN 322 2.9
SPGN 120304 SPGN 421 2.9
SPGN 120308 SPGN 422 2.9
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

SCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SPGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SPGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

SPGW / SPGT / SEGN

Zu diesem Kapitel anfragen

SPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGW 090304 SPGW 321 12.7 4.76 0.4 4.4
SPGW 090308 SPGW 322 12.7 4.76 0.8 4.4
SPGW 120404 SPGW 431 12.7 4.76 0.4 5.5
SPGW 120408 SPGW 432 12.7 4.76 0.8 5.5
SPGW 120412 SPGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGW 090304 SPGW 321 4.4
SPGW 090308 SPGW 322 4.4
SPGW 120404 SPGW 431 4.4
SPGW 120408 SPGW 432 4.4
SPGW 120412 SPGW 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGW 090304 SPGW 321 12.7 4.76 0.4 4.4
SPGW 090308 SPGW 322 12.7 4.76 0.8 4.4
SPGW 120404 SPGW 431 12.7 4.76 0.4 5.5
SPGW 120408 SPGW 432 12.7 4.76 0.8 5.5
SPGW 120412 SPGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGW 090304 SPGW 321 2.9
SPGW 090308 SPGW 322 2.9
SPGW 120404 SPGW 431 2.9
SPGW 120408 SPGW 432 2.9
SPGW 120412 SPGW 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SPGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGT 090304 SPGT 321 12.7 4.76 0.4 4.4
SPGT 090308 SPGT 322 12.7 4.76 0.8 4.4
SPGT 120404 SPGT 431 12.7 4.76 0.4 5.5
SPGT 120408 SPGT 432 12.7 4.76 0.8 5.5
SPGT 120412 SPGT 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGT 090304 SPGT 321 4.4
SPGT 090308 SPGT 322 4.4
SPGT 120404 SPGT 431 4.4
SPGT 120408 SPGT 432 4.4
SPGT 120412 SPGT 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGT 090304 SPGT 321 12.7 4.76 0.4 4.4
SPGT 090308 SPGT 322 12.7 4.76 0.8 4.4
SPGT 120404 SPGT 431 12.7 4.76 0.4 5.5
SPGT 120408 SPGT 432 12.7 4.76 0.8 5.5
SPGT 120412 SPGT 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGT 090304 SPGT 321 2.9
SPGT 090308 SPGT 322 2.9
SPGT 120404 SPGT 431 2.9
SPGT 120408 SPGT 432 2.9
SPGT 120412 SPGT 433 3.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SEGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SEGN 120304 SEGN 431 12.7 3.18 0.4
SEGN 120308 SEGN 432 12.7 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SEGN 120304 SEGN 431 4.4
SEGN 120308 SEGN 432 4.4
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

SPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SEGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SEGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TNGA / TNGX / TBGN

Zu diesem Kapitel anfragen

TNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGA 110302 TNGA 22(0.5) 6.35 3.18 0.2 2.4
TNGA 110304 TNGA 221 6.35 3.18 0.4 2.4
TNGA 160402 TNGA 33(0.5) 9.525 4.76 0.2 3.81
TNGA 160404 TNGA 331 9.525 4.76 0.4 3.81
TNGA 160408 TNGA 332 9.525 4.76 0.8 3.81
TNGA 220404 TNGA 431 12.7 4.76 0.4 5.16
TNGA 220408 TNGA 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGA 110302 TNGA 22(0.5) 4.1
TNGA 110304 TNGA 221 4
TNGA 160402 TNGA 33(0.5) 4.1
TNGA 160404 TNGA 331 4
TNGA 160408 TNGA 332 3.7
TNGA 220404 TNGA 431 4
TNGA 220408 TNGA 432 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGA 110302 TNGA 22(0.5) 6.35 3.18 0.2 2.4
TNGA 110304 TNGA 221 6.35 3.18 0.4 2.4
TNGA 160402 TNGA 33(0.5) 9.525 4.76 0.2 3.81
TNGA 160404 TNGA 331 9.525 4.76 0.4 3.81
TNGA 160408 TNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGA 110302 TNGA 22(0.5) 2.6
TNGA 110304 TNGA 221 2.5
TNGA 160402 TNGA 33(0.5) 2.6
TNGA 160404 TNGA 331 2.5
TNGA 160408 TNGA 332 2.2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TNGX: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGX 110302 TNGX 22(0.5) 6.35 3.18 0.2 2.4
TNGX 110304 TNGX 221 6.35 3.18 0.4 2.4
TNGX 160402 TNGX 33(0.5) 9.525 4.76 0.2 3.81
TNGX 160404 TNGX 331 9.525 4.76 0.4 3.81
TNGX 160408 TNGX 332 9.525 4.76 0.8 3.81
TNGX 220404 TNGX 431 12.7 4.76 0.4 5.16
TNGX 220408 TNGX 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGX 110302 TNGX 22(0.5) 4.1
TNGX 110304 TNGX 221 4
TNGX 160402 TNGX 33(0.5) 4.1
TNGX 160404 TNGX 331 4
TNGX 160408 TNGX 332 3.7
TNGX 220404 TNGX 431 4
TNGX 220408 TNGX 432 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGX 110302 TNGX 22(0.5) 6.35 3.18 0.2 2.4
TNGX 110304 TNGX 221 6.35 3.18 0.4 2.4
TNGX 160402 TNGX 33(0.5) 9.525 4.76 0.2 3.81
TNGX 160404 TNGX 331 9.525 4.76 0.4 3.81
TNGX 160408 TNGX 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGX 110302 TNGX 22(0.5) 2.6
TNGX 110304 TNGX 221 2.5
TNGX 160402 TNGX 33(0.5) 2.6
TNGX 160404 TNGX 331 2.5
TNGX 160408 TNGX 332 2.2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TBGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TBGN 060102 TBGN (1.2)10.5 3.97 1.59 0.2
TBGN 060104 TBGN (1.2)11 3.97 1.59 0.4
TBGN 080202 TBGN 1.5(1.5)0.5 4.76 2.38 0.2
TBGN 080204 TBGN 1.5(1.5)1 4.76 2.38 0.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TBGN 060102 TBGN (1.2)10.5 2.1
TBGN 060104 TBGN (1.2)11 2
TBGN 080202 TBGN 1.5(1.5)0.5 2.6
TBGN 080204 TBGN 1.5(1.5)1 2.5
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TBGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TBGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

PKD-Schneidplatten: Ausführungsbeispiel

PKD-Schneidplatte mit bestückter Schneide.
PKD-Schneidplatte mit bestückter Schneide.

Zu diesem Kapitel anfragen

TCGW

Zu diesem Kapitel anfragen

TCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGW 090202 TCGW 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGW 090204 TCGW 2(1.5)1 5.56 2.38 0.4 2.5
TCGW 110202 TCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGW 110204 TCGW 2(1.5)1 6.35 2.38 0.4 2.8
TCGW 110208 TCGW 2(1.5)2 6.35 2.38 0.8 2.8
TCGW 16T302 TCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGW 16T304 TCGW 3(2.5)1 9.525 3.97 0.4 4.4
TCGW 16T308 TCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGW 090202 TCGW 2(1.5)0.5 3.6
TCGW 090204 TCGW 2(1.5)1 3.5
TCGW 110202 TCGW 2(1.5)0.5 4.1
TCGW 110204 TCGW 2(1.5)1 4
TCGW 110208 TCGW 2(1.5)2 3.7
TCGW 16T302 TCGW 3(2.5)0.5 4.1
TCGW 16T304 TCGW 3(2.5)1 4
TCGW 16T308 TCGW 3(2.5)2 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGW 090202 TCGW 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGW 090204 TCGW 2(1.5)1 5.56 2.38 0.4 2.5
TCGW 110202 TCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGW 110204 TCGW 2(1.5)1 6.35 2.38 0.4 2.8
TCGW 110208 TCGW 2(1.5)2 6.35 2.38 0.8 2.8
TCGW 16T302 TCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGW 16T304 TCGW 3(2.5)1 9.525 3.97 0.4 4.4
TCGW 16T308 TCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGW 090202 TCGW 2(1.5)0.5 2.6
TCGW 090204 TCGW 2(1.5)1 2.5
TCGW 110202 TCGW 2(1.5)0.5 2.6
TCGW 110204 TCGW 2(1.5)1 2.5
TCGW 110208 TCGW 2(1.5)2 2.2
TCGW 16T302 TCGW 3(2.5)0.5 2.6
TCGW 16T304 TCGW 3(2.5)1 2.5
TCGW 16T308 TCGW 3(2.5)2 2.2
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGW 090202 TCGW 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGW 090204 TCGW 2(1.5)1 5.56 2.38 0.4 2.5
TCGW 110202 TCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGW 110204 TCGW 2(1.5)1 6.35 2.38 0.4 2.8
TCGW 110208 TCGW 2(1.5)2 6.35 2.38 0.8 2.8
TCGW 16T302 TCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGW 16T304 TCGW 3(2.5)1 9.525 3.97 0.4 4.4
TCGW 16T308 TCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGW 090202 TCGW 2(1.5)0.5 3.6
TCGW 090204 TCGW 2(1.5)1 3.5
TCGW 110202 TCGW 2(1.5)0.5 4.1
TCGW 110204 TCGW 2(1.5)1 4
TCGW 110208 TCGW 2(1.5)2 3.7
TCGW 16T302 TCGW 3(2.5)0.5 4.1
TCGW 16T304 TCGW 3(2.5)1 4
TCGW 16T308 TCGW 3(2.5)2 3.7
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TCGT

Zu diesem Kapitel anfragen

TCGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGT 090202 TCGT 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGT 090204 TCGT 2(1.5)1 5.56 2.38 0.4 2.5
TCGT 110202 TCGT 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGT 110204 TCGT 2(1.5)1 6.35 2.38 0.4 2.8
TCGT 110208 TCGT 2(1.5)2 6.35 2.38 0.8 2.8
TCGT 16T302 TCGT 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGT 16T304 TCGT 3(2.5)1 9.525 3.97 0.4 4.4
TCGT 16T308 TCGT 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGT 090202 TCGT 2(1.5)0.5 3.6
TCGT 090204 TCGT 2(1.5)1 3.5
TCGT 110202 TCGT 2(1.5)0.5 4.1
TCGT 110204 TCGT 2(1.5)1 4
TCGT 110208 TCGT 2(1.5)2 3.7
TCGT 16T302 TCGT 3(2.5)0.5 4.1
TCGT 16T304 TCGT 3(2.5)1 4
TCGT 16T308 TCGT 3(2.5)2 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGT 090202 TCGT 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGT 090204 TCGT 2(1.5)1 5.56 2.38 0.4 2.5
TCGT 110202 TCGT 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGT 110204 TCGT 2(1.5)1 6.35 2.38 0.4 2.8
TCGT 110208 TCGT 2(1.5)2 6.35 2.38 0.8 2.8
TCGT 16T302 TCGT 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGT 16T304 TCGT 3(2.5)1 9.525 3.97 0.4 4.4
TCGT 16T308 TCGT 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGT 090202 TCGT 2(1.5)0.5 2.6
TCGT 090204 TCGT 2(1.5)1 2.5
TCGT 110202 TCGT 2(1.5)0.5 2.6
TCGT 110204 TCGT 2(1.5)1 2.5
TCGT 110208 TCGT 2(1.5)2 2.2
TCGT 16T302 TCGT 3(2.5)0.5 2.6
TCGT 16T304 TCGT 3(2.5)1 2.5
TCGT 16T308 TCGT 3(2.5)2 2.2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TPGN / TPGN (L) / TPGN (R)

Zu diesem Kapitel anfragen

TPGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 110302 TPGN 22(0.5) 6.35 3.18 0.2
TPGN 110304 TPGN 221 6.35 3.18 0.4
TPGN 110308 TPGN 222 6.35 3.18 0.8
TPGN 160302 TPGN 32(0.5) 9.525 3.18 0.2
TPGN 160304 TPGN 321 9.525 3.18 0.4
TPGN 160308 TPGN 322 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 110302 TPGN 22(0.5) 4.1
TPGN 110304 TPGN 221 4
TPGN 110308 TPGN 222 3.7
TPGN 160302 TPGN 32(0.5) 4.1
TPGN 160304 TPGN 321 4
TPGN 160308 TPGN 322 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 110302 TPGN 22(0.5) 6.35 3.18 0.2
TPGN 110304 TPGN 221 6.35 3.18 0.4
TPGN 110308 TPGN 222 6.35 3.18 0.8
TPGN 160302 TPGN 32(0.5) 9.525 3.18 0.2
TPGN 160304 TPGN 321 9.525 3.18 0.4
TPGN 160308 TPGN 322 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 110302 TPGN 22(0.5) 2.6
TPGN 110304 TPGN 221 2.5
TPGN 110308 TPGN 222 2.2
TPGN 160302 TPGN 32(0.5) 2.6
TPGN 160304 TPGN 321 2.5
TPGN 160308 TPGN 322 2.2
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 110302 TPGN 22(0.5) 6.35 3.18 0.2
TPGN 110304 TPGN 221 6.35 3.18 0.4
TPGN 110308 TPGN 222 6.35 3.18 0.8
TPGN 160302 TPGN 32(0.5) 9.525 3.18 0.2
TPGN 160304 TPGN 321 9.525 3.18 0.4
TPGN 160308 TPGN 322 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 110302 TPGN 22(0.5) 4.1
TPGN 110304 TPGN 221 4
TPGN 110308 TPGN 222 3.7
TPGN 160302 TPGN 32(0.5) 4.1
TPGN 160304 TPGN 321 4
TPGN 160308 TPGN 322 3.7
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TPGN (L): Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 160304L TPGN 331L 9.525 3.18 0.4
TPGN 160308L TPGN 332L 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 160304L TPGN 331L
TPGN 160308L TPGN 332L
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TPGN (R): Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 160304R TPGN 331R 9.525 3.18 0.4
TPGN 160308R TPGN 332R 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 160304R TPGN 331R
TPGN 160308R TPGN 332R
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TPGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (L) (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (L) (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (R) (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (R) (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TPGW

Zu diesem Kapitel anfragen

TPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGW 110202 TPGW 210.5 6.35 2.38 0.2 2.8
TPGW 110204 TPGW 211 6.35 2.38 0.4 2.8
TPGW 110304 TPGW 221 6.35 3.18 0.4 3.4
TPGW 110308 TPGW 222 6.35 3.18 0.8 3.4
TPGW 160302 TPGW 32(0.5) 9.525 3.18 0.2 4.4
TPGW 160304 TPGW 321 9.525 3.18 0.4 4.4
TPGW 160308 TPGW 322 9.525 3.18 0.8 4.4
TPGW 160404 TPGW 331 9.525 4.76 0.4 4.4
TPGW 160408 TPGW 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGW 110202 TPGW 210.5 4.1
TPGW 110204 TPGW 211 4
TPGW 110304 TPGW 221 4
TPGW 110308 TPGW 222 3.7
TPGW 160302 TPGW 32(0.5) 4.1
TPGW 160304 TPGW 321 4
TPGW 160308 TPGW 322 3.7
TPGW 160404 TPGW 331 4
TPGW 160408 TPGW 332 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 4.76 2.38 0.2 2.3
TPGW 080204 TPGW 1.5(1.5)1 4.76 2.38 0.4 2.3
TPGW 110202 TPGW 210.5 6.35 2.38 0.2 2.8
TPGW 110204 TPGW 211 6.35 2.38 0.4 2.8
TPGW 110304 TPGW 221 6.35 3.18 0.4 3.4
TPGW 110308 TPGW 222 6.35 3.18 0.8 3.4
TPGW 160302 TPGW 32(0.5) 9.525 3.18 0.2 4.4
TPGW 160304 TPGW 321 9.525 3.18 0.4 4.4
TPGW 160308 TPGW 322 9.525 3.18 0.8 4.4
TPGW 160404 TPGW 331 9.525 4.76 0.4 4.4
TPGW 160408 TPGW 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 2.6
TPGW 080204 TPGW 1.5(1.5)1 2.5
TPGW 110202 TPGW 210.5 2.6
TPGW 110204 TPGW 211 2.5
TPGW 110304 TPGW 221 2.5
TPGW 110308 TPGW 222 2.2
TPGW 160302 TPGW 32(0.5) 2.6
TPGW 160304 TPGW 321 2.5
TPGW 160308 TPGW 322 2.2
TPGW 160404 TPGW 331 2.5
TPGW 160408 TPGW 332 2.2
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 4.76 2.38 0.2 2.3
TPGW 080204 TPGW 1.5(1.5)1 4.76 2.38 0.4 2.3
TPGW 110202 TPGW 210.5 6.35 2.38 0.2 2.8
TPGW 110204 TPGW 211 6.35 2.38 0.4 2.8
TPGW 110304 TPGW 221 6.35 3.18 0.4 3.4
TPGW 110308 TPGW 222 6.35 3.18 0.8 3.4
TPGW 160302 TPGW 32(0.5) 9.525 3.18 0.2 4.4
TPGW 160304 TPGW 321 9.525 3.18 0.4 4.4
TPGW 160308 TPGW 322 9.525 3.18 0.8 4.4
TPGW 160404 TPGW 331 9.525 4.76 0.4 4.4
TPGW 160408 TPGW 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 2.6
TPGW 080204 TPGW 1.5(1.5)1 2.5
TPGW 110202 TPGW 210.5 4.1
TPGW 110204 TPGW 211 4
TPGW 110304 TPGW 221 4
TPGW 110308 TPGW 222 3.7
TPGW 160302 TPGW 32(0.5) 4.1
TPGW 160304 TPGW 321 4
TPGW 160308 TPGW 322 3.7
TPGW 160404 TPGW 331 4
TPGW 160408 TPGW 332 3.7
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TPGT / VNGA / VNGX

Zu diesem Kapitel anfragen

TPGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGT 110202 TPGT 210.5 6.35 2.38 0.2 2.8
TPGT 110204 TPGT 211 6.35 2.38 0.4 2.8
TPGT 110304 TPGT 221 6.35 3.18 0.4 3.3
TPGT 110308 TPGT 222 6.35 3.18 0.8 3.3
TPGT 160302 TPGT 32(0.5) 9.525 3.18 0.2 4.4
TPGT 160304 TPGT 321 9.525 3.18 0.4 4.4
TPGT 160308 TPGT 322 9.525 3.18 0.8 4.4
TPGT 160404 TPGT 331 9.525 4.76 0.4 4.4
TPGT 160408 TPGT 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGT 110202 TPGT 210.5 4.1
TPGT 110204 TPGT 211 4
TPGT 110304 TPGT 221 4
TPGT 110308 TPGT 222 3.7
TPGT 160302 TPGT 32(0.5) 4.1
TPGT 160304 TPGT 321 4
TPGT 160308 TPGT 322 3.7
TPGT 160404 TPGT 331 4
TPGT 160408 TPGT 332 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGT 080202 TPGT 1.5(1.5)0.5 4.76 2.38 0.2 2.3
TPGT 080204 TPGT 1.5(1.5)1 4.76 2.38 0.4 2.3
TPGT 110202 TPGT 210.5 6.35 2.38 0.2 2.8
TPGT 110204 TPGT 211 6.35 2.38 0.4 2.8
TPGT 110304 TPGT 221 6.35 3.18 0.4 3.3
TPGT 110308 TPGT 222 6.35 3.18 0.8 3.3
TPGT 160302 TPGT 32(0.5) 9.525 3.18 0.2 4.4
TPGT 160304 TPGT 321 9.525 3.18 0.4 4.4
TPGT 160308 TPGT 322 9.525 3.18 0.8 4.4
TPGT 160404 TPGT 331 9.525 4.76 0.4 4.4
TPGT 160408 TPGT 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGT 080202 TPGT 1.5(1.5)0.5 2.6
TPGT 080204 TPGT 1.5(1.5)1 2.5
TPGT 110202 TPGT 210.5 2.6
TPGT 110204 TPGT 211 2.5
TPGT 110304 TPGT 221 2.5
TPGT 110308 TPGT 222 2.2
TPGT 160302 TPGT 32(0.5) 2.6
TPGT 160304 TPGT 321 2.5
TPGT 160308 TPGT 322 2.2
TPGT 160404 TPGT 331 2.5
TPGT 160408 TPGT 332 2.2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

VNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 5
VNGA 160404 VNGA 331 4.5
VNGA 160408 VNGA 332 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 3
VNGA 160404 VNGA 331 2.5
VNGA 160408 VNGA 332 2.2
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 5
VNGA 160404 VNGA 331 4.5
VNGA 160408 VNGA 332 3.7
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

VNGX: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGX 160402 VNGX 33(0.5) 9.525 4.76 0.2 3.81
VNGX 160404 VNGX 331 9.525 4.76 0.4 3.81
VNGX 160408 VNGX 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGX 160402 VNGX 33(0.5) 5
VNGX 160404 VNGX 331 4.5
VNGX 160408 VNGX 332 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGX 160402 VNGX 33(0.5) 9.525 4.76 0.2 3.81
VNGX 160404 VNGX 331 9.525 4.76 0.4 3.81
VNGX 160408 VNGX 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGX 160402 VNGX 33(0.5) 3
VNGX 160404 VNGX 331 2.5
VNGX 160408 VNGX 332 2.2
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VNGA (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VNGX (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

VBGW / VBGT

Zu diesem Kapitel anfragen

VBGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGW 110302 VBGW 220.5 6.35 3.18 0.2 2.8
VBGW 110304 VBGW 221 6.35 3.18 0.4 2.8
VBGW 110308 VBGW 222 6.35 3.18 0.8 2.8
VBGW 160402 VBGW 32(0.5) 9.525 4.76 0.2 4.4
VBGW 160404 VBGW 331 9.525 4.76 0.4 4.4
VBGW 160408 VBGW 332 9.525 4.76 0.8 4.4
VBGW 160412 VBGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGW 110302 VBGW 220.5 5
VBGW 110304 VBGW 221 4.5
VBGW 110308 VBGW 222 3.7
VBGW 160402 VBGW 32(0.5) 5
VBGW 160404 VBGW 331 4.5
VBGW 160408 VBGW 332 3.7
VBGW 160412 VBGW 333 3.3
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGW 110302 VBGW 220.5 6.35 3.18 0.2 2.8
VBGW 110304 VBGW 221 6.35 3.18 0.4 2.8
VBGW 110308 VBGW 222 6.35 3.18 0.8 2.8
VBGW 160402 VBGW 32(0.5) 9.525 4.76 0.2 4.4
VBGW 160404 VBGW 331 9.525 4.76 0.4 4.4
VBGW 160408 VBGW 332 9.525 4.76 0.8 4.4
VBGW 160412 VBGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGW 110302 VBGW 220.5 3
VBGW 110304 VBGW 221 2.5
VBGW 110308 VBGW 222 2.2
VBGW 160402 VBGW 32(0.5) 3
VBGW 160404 VBGW 331 2.5
VBGW 160408 VBGW 332 2.2
VBGW 160412 VBGW 333 1.8
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGW 110302 VBGW 220.5 6.35 3.18 0.2 2.8
VBGW 110304 VBGW 221 6.35 3.18 0.4 2.8
VBGW 110308 VBGW 222 6.35 3.18 0.8 2.8
VBGW 160402 VBGW 32(0.5) 9.525 4.76 0.2 4.4
VBGW 160404 VBGW 331 9.525 4.76 0.4 4.4
VBGW 160408 VBGW 332 9.525 4.76 0.8 4.4
VBGW 160412 VBGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGW 110302 VBGW 220.5 5
VBGW 110304 VBGW 221 4.5
VBGW 110308 VBGW 222 3.7
VBGW 160402 VBGW 32(0.5) 5
VBGW 160404 VBGW 331 4.5
VBGW 160408 VBGW 332 3.7
VBGW 160412 VBGW 333 3.3
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

VBGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGT 110302 VBGT 220.5 6.35 3.18 0.2 2.8
VBGT 110304 VBGT 221 6.35 3.18 0.4 2.8
VBGT 110308 VBGT 222 6.35 3.18 0.8 2.8
VBGT 160402 VBGT 32(0.5) 9.525 4.76 0.2 4.4
VBGT 160404 VBGT 331 9.525 4.76 0.4 4.4
VBGT 160408 VBGT 332 9.525 4.76 0.8 4.4
VBGT 160412 VBGT 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGT 110302 VBGT 220.5 5
VBGT 110304 VBGT 221 4.5
VBGT 110308 VBGT 222 3.7
VBGT 160402 VBGT 32(0.5) 5
VBGT 160404 VBGT 331 4.5
VBGT 160408 VBGT 332 3.7
VBGT 160412 VBGT 333 3.3
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGT 110302 VBGT 220.5 6.35 3.18 0.2 2.8
VBGT 110304 VBGT 221 6.35 3.18 0.4 2.8
VBGT 110308 VBGT 222 6.35 3.18 0.8 2.8
VBGT 160402 VBGT 32(0.5) 9.525 4.76 0.2 4.4
VBGT 160404 VBGT 331 9.525 4.76 0.4 4.4
VBGT 160408 VBGT 332 9.525 4.76 0.8 4.4
VBGT 160412 VBGT 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGT 110302 VBGT 220.5 3
VBGT 110304 VBGT 221 2.5
VBGT 110308 VBGT 222 2.2
VBGT 160402 VBGT 32(0.5) 3
VBGT 160404 VBGT 331 2.5
VBGT 160408 VBGT 332 2.2
VBGT 160412 VBGT 333 1.8
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

VBGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VBGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VBGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VBGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

VCGW / VCGT

Zu diesem Kapitel anfragen

VCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGW 110302 VCGW 220.5 6.35 3.18 0.2 2.8
VCGW 110304 VCGW 221 6.35 3.18 0.4 2.8
VCGW 110308 VCGW 222 6.35 3.18 0.8 2.8
VCGW 160402 VCGW 32(0.5) 9.525 4.76 0.2 4.4
VCGW 160404 VCGW 331 9.525 4.76 0.4 4.4
VCGW 160408 VCGW 332 9.525 4.76 0.8 4.4
VCGW 160412 VCGW 333 9.525 4.76 1.2 4.4
VCGW 220512 VCGW 4(3.5)3 12.7 5.56 1.2 5.5
VCGW 220520 VCGW 4(3.5)5 12.7 5.56 2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGW 110302 VCGW 220.5 5
VCGW 110304 VCGW 221 4.5
VCGW 110308 VCGW 222 3.7
VCGW 160402 VCGW 32(0.5) 5
VCGW 160404 VCGW 331 4.5
VCGW 160408 VCGW 332 3.7
VCGW 160412 VCGW 333 3.3
VCGW 220512 VCGW 4(3.5)3 3.3
VCGW 220520 VCGW 4(3.5)5 3.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGW 110302 VCGW 220.5 6.35 3.18 0.2 2.8
VCGW 110304 VCGW 221 6.35 3.18 0.4 2.8
VCGW 110308 VCGW 222 6.35 3.18 0.8 2.8
VCGW 160402 VCGW 32(0.5) 9.525 4.76 0.2 4.4
VCGW 160404 VCGW 331 9.525 4.76 0.4 4.4
VCGW 160408 VCGW 332 9.525 4.76 0.8 4.4
VCGW 160412 VCGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGW 110302 VCGW 220.5 3
VCGW 110304 VCGW 221 2.5
VCGW 110308 VCGW 222 2.2
VCGW 160402 VCGW 32(0.5) 3
VCGW 160404 VCGW 331 2.5
VCGW 160408 VCGW 332 2.2
VCGW 160412 VCGW 333 1.8
Spanbrecher

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGW 110302 VCGW 220.5 6.35 3.18 0.2 2.8
VCGW 110304 VCGW 221 6.35 3.18 0.4 2.8
VCGW 110308 VCGW 222 6.35 3.18 0.8 2.8
VCGW 160402 VCGW 32(0.5) 9.525 4.76 0.2 4.4
VCGW 160404 VCGW 331 9.525 4.76 0.4 4.4
VCGW 160408 VCGW 332 9.525 4.76 0.8 4.4
VCGW 160412 VCGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGW 110302 VCGW 220.5 5
VCGW 110304 VCGW 221 4.5
VCGW 110308 VCGW 222 3.7
VCGW 160402 VCGW 32(0.5) 5
VCGW 160404 VCGW 331 4.5
VCGW 160408 VCGW 332 3.7
VCGW 160412 VCGW 333 3.3
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

VCGT: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGT 110302 VCGT 220.5 6.35 3.18 0.2 2.8
VCGT 110304 VCGT 221 6.35 3.18 0.4 2.8
VCGT 110308 VCGT 222 6.35 3.18 0.8 2.8
VCGT 160402 VCGT 32(0.5) 9.525 4.76 0.2 4.4
VCGT 160404 VCGT 331 9.525 4.76 0.4 4.4
VCGT 160408 VCGT 332 9.525 4.76 0.8 4.4
VCGT 160412 VCGT 333 9.525 4.76 1.2 4.4
VCGT 220512 VCGT 4(3.5)3 12.7 5.56 1.2 5.5
VCGT 220520 VCGT 4(3.5)5 12.7 5.56 2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGT 110302 VCGT 220.5 5
VCGT 110304 VCGT 221 4.5
VCGT 110308 VCGT 222 3.7
VCGT 160402 VCGT 32(0.5) 5
VCGT 160404 VCGT 331 4.5
VCGT 160408 VCGT 332 3.7
VCGT 160412 VCGT 333 3.3
VCGT 220512 VCGT 4(3.5)3 3.3
VCGT 220520 VCGT 4(3.5)5 3.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGT 110302 VCGT 220.5 6.35 3.18 0.2 2.8
VCGT 110304 VCGT 221 6.35 3.18 0.4 2.8
VCGT 110308 VCGT 222 6.35 3.18 0.8 2.8
VCGT 160402 VCGT 32(0.5) 9.525 4.76 0.2 4.4
VCGT 160404 VCGT 331 9.525 4.76 0.4 4.4
VCGT 160408 VCGT 332 9.525 4.76 0.8 4.4
VCGT 160412 VCGT 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGT 110302 VCGT 220.5 3
VCGT 110304 VCGT 221 2.5
VCGT 110308 VCGT 222 2.2
VCGT 160402 VCGT 32(0.5) 3
VCGT 160404 VCGT 331 2.5
VCGT 160408 VCGT 332 2.2
VCGT 160412 VCGT 333 1.8
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69, ED501, ED502.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

VCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VCGT (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

RNGN / RCGW / RPGW

Zu diesem Kapitel anfragen

RNGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
RNGN 090300 RNGN 320 9.525 3.18
RNGN 090400 RNGN 330 9.525 4.76
RNGN 120300 RNGN 420 12.7 3.18
RNGN 120400 RNGN 430 12.7 4.76
RNGN 150400 RNGN 530 15.875 4.76

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
RNGN 090300 RNGN 320
RNGN 090400 RNGN 330
RNGN 120300 RNGN 420
RNGN 120400 RNGN 430
RNGN 150400 RNGN 530
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

RCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
RCGW 060200 RCGW 21.5 6.35 2.38 2.8
RCGW 080300 RCGW - 8.0 3.18 3.4
RCGW 10T300 RCGW - 10 3.18 4.4
RCGW 12T300 RCGW 42.5 12.7 3.97 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
RCGW 060200 RCGW 21.5
RCGW 080300 RCGW -
RCGW 10T300 RCGW -
RCGW 12T300 RCGW 42.5
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

RPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
RPGW 060200 RPGW 21.5 6.35 2.38 2.8
RPGW 080300 RPGW - 8.0 3.18 3.4
RPGW 10T300 RPGW - 10 3.18 4.4
RPGW 12T300 RPGW 42.5 12.7 3.97 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
RPGW 060200 RPGW 21.5
RPGW 080300 RPGW -
RPGW 10T300 RPGW -
RPGW 12T300 RPGW 42.5
Schneidstoff-/Sortenübersicht: PCD / CVD; EP10, EP20, EP13, EP51, EP55, EP750, EP58, EP59, EP29, EP69.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

RNGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RNGN (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RCGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RPGW (PCD / CVD): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

PCBN-Drehplatten

PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.
PCBN-Drehplatten: Werkzeugansicht.

Zu diesem Kapitel anfragen

CNGA / CNGN / CNGN (solid)

Zu diesem Kapitel anfragen

CNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 4.3
CNGA 120404 CNGA 431 4.3
CNGA 120408 CNGA 432 4.2
CNGA 120412 CNGA 433 4.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 2.8
CNGA 120404 CNGA 431 2.8
CNGA 120408 CNGA 432 2.7
CNGA 120412 CNGA 433 3.1
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 2.8
CNGA 120404 CNGA 431 2.8
CNGA 120408 CNGA 432 2.7
CNGA 120412 CNGA 433 3.1
4mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 2.8
CNGA 120404 CNGA 431 2.8
CNGA 120408 CNGA 432 2.7
CNGA 120412 CNGA 433 3.1
4vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGA 120402 CNGA 43(0.5) 12.7 4.76 0.2 5.16
CNGA 120404 CNGA 431 12.7 4.76 0.4 5.16
CNGA 120408 CNGA 432 12.7 4.76 0.8 5.16
CNGA 120412 CNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGA 120402 CNGA 43(0.5) 2.7
CNGA 120404 CNGA 431 2.6
CNGA 120408 CNGA 432 2.5
CNGA 120412 CNGA 433 2.5
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

CNGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGN 120408 CNGN 432 12.7 4.76 0.8
CNGN 120412 CNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGN 120408 CNGN 432 4.2
CNGN 120412 CNGN 433 4.1
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

CNGN (solid): Schneidplatten

Vollausführung

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CNGN 120408 CNGN 432 12.7 4.76 0.8
CNGN 120412 CNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CNGN 120408 CNGN 432
CNGN 120412 CNGN 433
Schneidstoff-/Sortenübersicht: PCBN; EB1000, EB50, EB100X, HBN, HBN-W, HBN-N.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

CNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

CCGW / CPGW

Zu diesem Kapitel anfragen

CCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGW 060208 CCGW 2(1.5)2 6.35 2.38 0.8 2.8
CCGW 09T302 CCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGW 09T304 CCGW 3(2.5)1 9.525 3.97 0.4 4.4
CCGW 09T308 CCGW 3(2.5)2 9.525 3.97 0.8 4.4
CCGW 120402 CCGW 430 12.7 4.76 0.2 5.5
CCGW 120404 CCGW 431 12.7 4.76 0.4 5.5
CCGW 120408 CCGW 432 12.7 4.76 0.8 5.5
CCGW 120412 CCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGW 060208 CCGW 2(1.5)2 3.2
CCGW 09T302 CCGW 3(2.5)0.5 4.3
CCGW 09T304 CCGW 3(2.5)1 4.3
CCGW 09T308 CCGW 3(2.5)2 4.2
CCGW 120402 CCGW 430 4.3
CCGW 120404 CCGW 431 4.3
CCGW 120408 CCGW 432 4.2
CCGW 120412 CCGW 433 4.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGW 060202 CCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
CCGW 060204 CCGW 2(1.5)1 6.35 2.38 0.4 2.8
CCGW 060208 CCGW 2(1.5)2 6.35 2.38 0.8 2.8
CCGW 09T302 CCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGW 09T304 CCGW 3(2.5)1 9.525 3.97 0.4 4.4
CCGW 09T308 CCGW 3(2.5)2 9.525 3.97 0.8 4.4
CCGW 120402 CCGW 430 12.7 4.76 0.2 5.5
CCGW 120404 CCGW 431 12.7 4.76 0.4 5.5
CCGW 120408 CCGW 432 12.7 4.76 0.8 5.5
CCGW 120412 CCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGW 060202 CCGW 2(1.5)0.5 2.8
CCGW 060204 CCGW 2(1.5)1 2.8
CCGW 060208 CCGW 2(1.5)2 2.7
CCGW 09T302 CCGW 3(2.5)0.5 2.8
CCGW 09T304 CCGW 3(2.5)1 2.8
CCGW 09T308 CCGW 3(2.5)2 2.7
CCGW 120402 CCGW 430 2.8
CCGW 120404 CCGW 431 2.8
CCGW 120408 CCGW 432 2.7
CCGW 120412 CCGW 433 3.1
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CCGW 060202 CCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
CCGW 060204 CCGW 2(1.5)1 6.35 2.38 0.4 2.8
CCGW 060208 CCGW 2(1.5)2 6.35 2.38 0.8 2.8
CCGW 09T302 CCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
CCGW 09T304 CCGW 3(2.5)1 9.525 3.97 0.4 4.4
CCGW 09T308 CCGW 3(2.5)2 9.525 3.97 0.8 4.4
CCGW 120402 CCGW 430 12.7 4.76 0.2 5.5
CCGW 120404 CCGW 431 12.7 4.76 0.4 5.5
CCGW 120408 CCGW 432 12.7 4.76 0.8 5.5
CCGW 120412 CCGW 433 12.7 4.76 1.2 5.5

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CCGW 060202 CCGW 2(1.5)0.5 2.8
CCGW 060204 CCGW 2(1.5)1 2.8
CCGW 060208 CCGW 2(1.5)2 2.7
CCGW 09T302 CCGW 3(2.5)0.5 2.8
CCGW 09T304 CCGW 3(2.5)1 2.8
CCGW 09T308 CCGW 3(2.5)2 2.7
CCGW 120402 CCGW 430 2.8
CCGW 120404 CCGW 431 2.8
CCGW 120408 CCGW 432 2.7
CCGW 120412 CCGW 433 3.1
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

CPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGW 090302 CPGW 320.5 9.525 3.18 0.2 4.4
CPGW 090304 CPGW 321 9.525 3.18 0.4 4.4
CPGW 090308 CPGW 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGW 090302 CPGW 320.5 4.3
CPGW 090304 CPGW 321 4.3
CPGW 090308 CPGW 322 4.2
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 7.94 2.38 0.2 3.4
CPGW 080204 CPGW 2.5(1.5)1 7.94 2.38 0.4 3.4
CPGW 090302 CPGW 320.5 9.525 3.18 0.2 4.4
CPGW 090304 CPGW 321 9.525 3.18 0.4 4.4
CPGW 090308 CPGW 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 2.8
CPGW 080204 CPGW 2.5(1.5)1 2.8
CPGW 090302 CPGW 320.5 2.8
CPGW 090304 CPGW 321 2.8
CPGW 090308 CPGW 322 2.7
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 7.94 2.38 0.2 3.4
CPGW 080204 CPGW 2.5(1.5)1 7.94 2.38 0.4 3.4
CPGW 090302 CPGW 320.5 9.525 3.18 0.2 4.4
CPGW 090304 CPGW 321 9.525 3.18 0.4 4.4
CPGW 090308 CPGW 322 9.525 3.18 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
CPGW 080202 CPGW 2.5(1.5)0.5 2.8
CPGW 080204 CPGW 2.5(1.5)1 2.8
CPGW 090302 CPGW 320.5 2.8
CPGW 090304 CPGW 321 2.8
CPGW 090308 CPGW 322 2.7
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

CCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CPGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
CPGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

DNGA

Zu diesem Kapitel anfragen

DNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16
DNGA 150604 DNGA 441 12.7 6.35 0.4 5.16
DNGA 150608 DNGA 442 12.7 6.35 0.8 5.16
DNGA 150612 DNGA 443 12.7 6.35 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 3.9
DNGA 110408 DNGA 332 3.5
DNGA 150404 DNGA 431 3.9
DNGA 150408 DNGA 432 3.5
DNGA 150412 DNGA 433 3.1
DNGA 150604 DNGA 441 3.9
DNGA 150608 DNGA 442 3.5
DNGA 150612 DNGA 443 3.1
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16
DNGA 150604 DNGA 441 12.7 6.35 0.4 5.16
DNGA 150608 DNGA 442 12.7 6.35 0.8 5.16
DNGA 150612 DNGA 443 12.7 6.35 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 2.4
DNGA 110408 DNGA 332 2
DNGA 150404 DNGA 431 2.4
DNGA 150408 DNGA 432 2
DNGA 150412 DNGA 433 2.1
DNGA 150604 DNGA 441 2.4
DNGA 150608 DNGA 442 2
DNGA 150612 DNGA 443 2.1
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16
DNGA 150604 DNGA 441 12.7 6.35 0.4 5.16
DNGA 150608 DNGA 442 12.7 6.35 0.8 5.16
DNGA 150612 DNGA 443 12.7 6.35 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 2.4
DNGA 110408 DNGA 332 2
DNGA 150404 DNGA 431 2.4
DNGA 150408 DNGA 432 2
DNGA 150412 DNGA 433 2.1
DNGA 150604 DNGA 441 2.4
DNGA 150608 DNGA 442 2
DNGA 150612 DNGA 443 2.1
4mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16
DNGA 150604 DNGA 441 12.7 6.35 0.4 5.16
DNGA 150608 DNGA 442 12.7 6.35 0.8 5.16
DNGA 150612 DNGA 443 12.7 6.35 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 2.4
DNGA 110408 DNGA 332 2
DNGA 150404 DNGA 431 2.4
DNGA 150408 DNGA 432 2
DNGA 150412 DNGA 433 2.1
DNGA 150604 DNGA 441 2.4
DNGA 150608 DNGA 442 2
DNGA 150612 DNGA 443 2.1
4vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DNGA 110404 DNGA 331 9.525 4.76 0.4 3.81
DNGA 110408 DNGA 332 9.525 4.76 0.8 3.81
DNGA 150404 DNGA 431 12.7 4.76 0.4 5.16
DNGA 150408 DNGA 432 12.7 4.76 0.8 5.16
DNGA 150412 DNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DNGA 110404 DNGA 331 2.7
DNGA 110408 DNGA 332 2.3
DNGA 150404 DNGA 431 2.7
DNGA 150408 DNGA 432 2.3
DNGA 150412 DNGA 433 2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

DNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

DCGW / SNGA

Zu diesem Kapitel anfragen

DCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGW 11T302 DCGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGW 11T304 DCGW 3(2.5)1 9.525 3.97 0.4 4.4
DCGW 11T308 DCGW 3(2.5)2 9.525 3.97 0.8 4.4
DCGW 150404 DCGW 431 12.7 4.76 0.4 5.16
DCGW 150408 DCGW 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGW 11T302 DCGW 3(2.5)0.5 4
DCGW 11T304 DCGW 3(2.5)1 3.9
DCGW 11T308 DCGW 3(2.5)2 3.5
DCGW 150404 DCGW 431 3.9
DCGW 150408 DCGW 432 3.5
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGW 11T302 DCGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGW 11T304 DCGW 3(2.5)1 9.525 3.97 0.4 4.4
DCGW 11T308 DCGW 3(2.5)2 9.525 3.97 0.8 4.4
DCGW 150404 DCGW 431 12.7 4.76 0.4 5.16
DCGW 150408 DCGW 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGW 11T302 DCGW 3(2.5)0.5 2.5
DCGW 11T304 DCGW 3(2.5)1 2.4
DCGW 11T308 DCGW 3(2.5)2 2
DCGW 150404 DCGW 431 2.4
DCGW 150408 DCGW 432 2
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
DCGW 11T302 DCGW 3(2.5)0.5 9.525 3.97 0.4 4.4
DCGW 11T304 DCGW 3(2.5)1 9.525 3.97 0.4 4.4
DCGW 11T308 DCGW 3(2.5)2 9.525 3.97 0.8 4.4
DCGW 150404 DCGW 431 12.7 4.76 0.4 5.16
DCGW 150408 DCGW 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
DCGW 11T302 DCGW 3(2.5)0.5 2.5
DCGW 11T304 DCGW 3(2.5)1 2.4
DCGW 11T308 DCGW 3(2.5)2 2
DCGW 150404 DCGW 431 2.4
DCGW 150408 DCGW 432 2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 090304 SNGA 321 9.525 3.18 0.4 3.81
SNGA 090308 SNGA 322 9.525 3.18 0.8 3.81
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 090304 SNGA 321 4.4
SNGA 090308 SNGA 322 4.4
SNGA 120404 SNGA 431 4.4
SNGA 120408 SNGA 432 4.4
SNGA 120412 SNGA 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 090304 SNGA 321 9.525 3.18 0.4 3.81
SNGA 090308 SNGA 322 9.525 3.18 0.8 3.81
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 090304 SNGA 321 2.9
SNGA 090308 SNGA 322 2.9
SNGA 120404 SNGA 431 2.9
SNGA 120408 SNGA 432 2.9
SNGA 120412 SNGA 433 3.4
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 090304 SNGA 321 9.525 3.18 0.4 3.81
SNGA 090308 SNGA 322 9.525 3.18 0.8 3.81
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 090304 SNGA 321 2.9
SNGA 090308 SNGA 322 2.9
SNGA 120404 SNGA 431 2.9
SNGA 120408 SNGA 432 2.9
SNGA 120412 SNGA 433 3.4
4mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 120404 SNGA 431 2.9
SNGA 120408 SNGA 432 2.9
SNGA 120412 SNGA 433 3.4
8vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGA 120404 SNGA 431 12.7 4.76 0.4 5.16
SNGA 120408 SNGA 432 12.7 4.76 0.8 5.16
SNGA 120412 SNGA 433 12.7 4.76 1.2 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGA 120404 SNGA 431 2.2
SNGA 120408 SNGA 432 2.2
SNGA 120412 SNGA 433 2.2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

DCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
DCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

SNGN / SNGN (solid)

Zu diesem Kapitel anfragen

SNGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 090304 SNGN 321 9.525 3.18 0.4
SNGN 090308 SNGN 322 9.525 3.18 0.8
SNGN 120404 SNGN 431 12.7 4.76 0.4
SNGN 120408 SNGN 432 12.7 4.76 0.8
SNGN 120412 SNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 090304 SNGN 321 4.4
SNGN 090308 SNGN 322 4.4
SNGN 120404 SNGN 431 4.4
SNGN 120408 SNGN 432 4.4
SNGN 120412 SNGN 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 090304 SNGN 321 9.525 3.18 0.4
SNGN 090308 SNGN 322 9.525 3.18 0.8
SNGN 120404 SNGN 431 12.7 4.76 0.4
SNGN 120408 SNGN 432 12.7 4.76 0.8
SNGN 120412 SNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 090304 SNGN 321 2.9
SNGN 090308 SNGN 322 2.9
SNGN 120404 SNGN 431 2.9
SNGN 120408 SNGN 432 2.9
SNGN 120412 SNGN 433 3.4
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 090304 SNGN 321 9.525 3.18 0.4
SNGN 090308 SNGN 322 9.525 3.18 0.8
SNGN 120404 SNGN 431 12.7 4.76 0.4
SNGN 120408 SNGN 432 12.7 4.76 0.8
SNGN 120412 SNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 090304 SNGN 321 2.9
SNGN 090308 SNGN 322 2.9
SNGN 120404 SNGN 431 2.9
SNGN 120408 SNGN 432 2.9
SNGN 120412 SNGN 433 3.4
4mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 120404 SNGN 431 12.7 4.76 0.4
SNGN 120408 SNGN 432 12.7 4.76 0.8
SNGN 120412 SNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 120404 SNGN 431 2.9
SNGN 120408 SNGN 432 2.9
SNGN 120412 SNGN 433 3.4
8vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 120404 SNGN 431 12.7 4.76 0.4
SNGN 120408 SNGN 432 12.7 4.76 0.8
SNGN 120412 SNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 120404 SNGN 431 2.2
SNGN 120408 SNGN 432 2.2
SNGN 120412 SNGN 433 2.2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

SNGN (solid): Schneidplatten

Vollausführung

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SNGN 090304 SNGN 321 9.525 3.18 0.4
SNGN 090308 SNGN 322 9.525 3.18 0.8
SNGN 120404 SNGN 431 12.7 4.76 0.4
SNGN 120408 SNGN 432 12.7 4.76 0.8
SNGN 120412 SNGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SNGN 090304 SNGN 321
SNGN 090308 SNGN 322
SNGN 120404 SNGN 431
SNGN 120408 SNGN 432
SNGN 120412 SNGN 433
Schneidstoff-/Sortenübersicht: PCBN; EB1000, EB50, EB100X, HBN, HBN-W, HBN-N.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

SNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

SPGN / TBGN

Zu diesem Kapitel anfragen

SPGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 090304 SPGN 321 9.525 3.18 0.4
SPGN 090308 SPGN 322 9.525 3.18 0.8
SPGN 120404 SPGN 431 12.7 4.76 0.4
SPGN 120408 SPGN 432 12.7 4.76 0.8
SPGN 120412 SPGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 090304 SPGN 321 4.4
SPGN 090308 SPGN 322 4.4
SPGN 120404 SPGN 431 4.4
SPGN 120408 SPGN 432 4.4
SPGN 120412 SPGN 433 4.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 090304 SPGN 321 9.525 3.18 0.4
SPGN 090308 SPGN 322 9.525 3.18 0.8
SPGN 120404 SPGN 431 12.7 4.76 0.4
SPGN 120408 SPGN 432 12.7 4.76 0.8
SPGN 120412 SPGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 090304 SPGN 321 2.9
SPGN 090308 SPGN 322 2.9
SPGN 120404 SPGN 431 2.9
SPGN 120408 SPGN 432 2.9
SPGN 120412 SPGN 433 3.4
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 090304 SPGN 321 9.525 3.18 0.4
SPGN 090308 SPGN 322 9.525 3.18 0.8
SPGN 120404 SPGN 431 12.7 4.76 0.4
SPGN 120408 SPGN 432 12.7 4.76 0.8
SPGN 120412 SPGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 090304 SPGN 321 2.9
SPGN 090308 SPGN 322 2.9
SPGN 120404 SPGN 431 2.9
SPGN 120408 SPGN 432 2.9
SPGN 120412 SPGN 433 3.4
4mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 120404 SPGN 431 12.7 4.76 0.4
SPGN 120408 SPGN 432 12.7 4.76 0.8
SPGN 120412 SPGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 120404 SPGN 431 2.9
SPGN 120408 SPGN 432 2.9
SPGN 120412 SPGN 433 3.4
full-face

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
SPGN 090304 SPGN 321 9.525 3.18 0.4
SPGN 090308 SPGN 322 9.525 3.18 0.8
SPGN 120404 SPGN 431 12.7 4.76 0.4
SPGN 120408 SPGN 432 12.7 4.76 0.8
SPGN 120412 SPGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
SPGN 090304 SPGN 321
SPGN 090308 SPGN 322
SPGN 120404 SPGN 431
SPGN 120408 SPGN 432
SPGN 120412 SPGN 433
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TBGN: Schneidplatten

full-face

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TBGN 060102 TBGN (1.2)10.5 3.97 1.59 0.2
TBGN 060104 TBGN (1.2)11 3.97 1.59 0.4
TBGN 060108 TBGN (1.2)12 3.97 1.59 0.8
TBGN 080202 TBGN 1.5(1.5)0.5 4.76 2.38 0.2
TBGN 080204 TBGN 1.5(1.5)1 4.76 2.38 0.4
TBGN 080208 TBGN 1.5(1.5)2 4.76 2.38 0.8
TBGN 080212 TBGN 1.5(1.5)3 4.76 2.38 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TBGN 060102 TBGN (1.2)10.5
TBGN 060104 TBGN (1.2)11
TBGN 060108 TBGN (1.2)12
TBGN 080202 TBGN 1.5(1.5)0.5
TBGN 080204 TBGN 1.5(1.5)1
TBGN 080208 TBGN 1.5(1.5)2
TBGN 080212 TBGN 1.5(1.5)3
Schneidstoff-/Sortenübersicht: PCBN; EB28X, EB570, EB160, EB560, EB150, EB550, EB190, EB170, EB73, EB51, EB710, EB210.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

SPGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
SPGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TBGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TBGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

PCBN-Schneidplatten: Ausführungsbeispiel

PCBN-Schneidplatten: Ausführungsbeispiel: Werkzeugansicht.
PCBN-Schneidplatten: Ausführungsbeispiel: Werkzeugansicht.

Zu diesem Kapitel anfragen

TNGA / TNGN / TNGN (solid)

Zu diesem Kapitel anfragen

TNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGA 110304 TNGA 221 6.35 3.18 0.4 2.4
TNGA 160404 TNGA 331 9.525 4.76 0.4 3.81
TNGA 160408 TNGA 332 9.525 4.76 0.8 3.81
TNGA 220404 TNGA 431 12.7 4.76 0.4 5.16
TNGA 220408 TNGA 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGA 110304 TNGA 221 4
TNGA 160404 TNGA 331 4
TNGA 160408 TNGA 332 3.7
TNGA 220404 TNGA 431 4
TNGA 220408 TNGA 432 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGA 110304 TNGA 221 6.35 3.18 0.4 2.4
TNGA 160404 TNGA 331 9.525 4.76 0.8 3.81
TNGA 160408 TNGA 332 9.525 4.76 0.4 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGA 110304 TNGA 221 2.5
TNGA 160404 TNGA 331 2.5
TNGA 160408 TNGA 332 2.2
3mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGA 110304 TNGA 221 6.35 3.18 0.4 2.4
TNGA 160404 TNGA 331 9.525 4.76 0.4 3.81
TNGA 160408 TNGA 332 9.525 4.76 0.8 3.81
TNGA 220404 TNGA 431 12.7 4.76 0.4 5.16
TNGA 220408 TNGA 432 12.7 4.76 0.8 5.16

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGA 110304 TNGA 221 2.5
TNGA 160404 TNGA 331 2.5
TNGA 160408 TNGA 332 2.2
TNGA 220404 TNGA 431 2.5
TNGA 220408 TNGA 432 2.2
6vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGA 160404 TNGA 331 9.525 4.76 0.4 3.81
TNGA 160408 TNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGA 160404 TNGA 331 2.9
TNGA 160408 TNGA 332 2.6
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TNGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGN 160404 TNGN 331 9.525 4.76 0.4
TNGN 160408 TNGN 332 9.525 4.76 0.8
TNGN 160412 TNGN 333 9.525 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGN 160404 TNGN 331 4
TNGN 160408 TNGN 332 3.7
TNGN 160412 TNGN 333 3.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGN 160404 TNGN 331 9.525 4.76 0.4
TNGN 160408 TNGN 332 9.525 4.76 0.8
TNGN 160412 TNGN 333 9.525 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGN 160404 TNGN 331 2.5
TNGN 160408 TNGN 332 2.2
TNGN 160412 TNGN 333 2.4
3mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGN 160404 TNGN 331 9.525 4.76 0.4
TNGN 160408 TNGN 332 9.525 4.76 0.8
TNGN 160412 TNGN 333 9.525 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGN 160404 TNGN 331 2.5
TNGN 160408 TNGN 332 2.2
TNGN 160412 TNGN 333 2.4
6vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGN 160404 TNGN 331 9.525 4.76 0.4
TNGN 160408 TNGN 332 9.525 4.76 0.8
TNGN 160412 TNGN 333 9.525 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGN 160404 TNGN 331 2.9
TNGN 160408 TNGN 332 2.6
TNGN 160412 TNGN 333 2.3
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TNGN (solid): Schneidplatten

Vollausführung

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TNGN 110304 TNGN 221 6.35 3.18 0.4
TNGN 110308 TNGN 222 6.35 3.18 0.8
TNGN 160408 TNGN 332 9.525 4.76 0.8
TNGN 160412 TNGN 333 9.525 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TNGN 110304 TNGN 221
TNGN 110308 TNGN 222
TNGN 160408 TNGN 332
TNGN 160412 TNGN 333
Schneidstoff-/Sortenübersicht: PCBN; EB1000, EB50, EB100X, HBN, HBN-W, HBN-N.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TCGW / TPGN

Zu diesem Kapitel anfragen

TCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGW 16T302 TCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGW 16T304 TCGW 3(2.5)1 9.525 3.97 0.4 4.4
TCGW 16T308 TCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGW 16T302 TCGW 3(2.5)0.5 4.1
TCGW 16T304 TCGW 3(2.5)1 4
TCGW 16T308 TCGW 3(2.5)2 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGW 090202 TCGW 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGW 090204 TCGW 2(1.5)1 5.56 2.38 0.4 2.5
TCGW 110202 TCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGW 110204 TCGW 2(1.5)1 6.35 2.38 0.4 2.8
TCGW 110208 TCGW 2(1.5)2 6.35 2.38 0.8 2.8
TCGW 16T302 TCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGW 16T304 TCGW 3(2.5)1 9.525 3.97 0.4 4.4
TCGW 16T308 TCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGW 090202 TCGW 2(1.5)0.5 2.6
TCGW 090204 TCGW 2(1.5)1 2.5
TCGW 110202 TCGW 2(1.5)0.5 2.6
TCGW 110204 TCGW 2(1.5)1 2.5
TCGW 110208 TCGW 2(1.5)2 2.2
TCGW 16T302 TCGW 3(2.5)0.5 2.6
TCGW 16T304 TCGW 3(2.5)1 2.5
TCGW 16T308 TCGW 3(2.5)2 2.2
3mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TCGW 090202 TCGW 2(1.5)0.5 5.56 2.38 0.2 2.5
TCGW 090204 TCGW 2(1.5)1 5.56 2.38 0.4 2.5
TCGW 110202 TCGW 2(1.5)0.5 6.35 2.38 0.2 2.8
TCGW 110204 TCGW 2(1.5)1 6.35 2.38 0.4 2.8
TCGW 110208 TCGW 2(1.5)2 6.35 2.38 0.8 2.8
TCGW 16T302 TCGW 3(2.5)0.5 9.525 3.97 0.2 4.4
TCGW 16T304 TCGW 3(2.5)1 9.525 3.97 0.4 4.4
TCGW 16T308 TCGW 3(2.5)2 9.525 3.97 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TCGW 090202 TCGW 2(1.5)0.5 2.6
TCGW 090204 TCGW 2(1.5)1 2.5
TCGW 110202 TCGW 2(1.5)0.5 2.6
TCGW 110204 TCGW 2(1.5)1 2.5
TCGW 110208 TCGW 2(1.5)2 2.2
TCGW 16T302 TCGW 3(2.5)0.5 2.6
TCGW 16T304 TCGW 3(2.5)1 2.5
TCGW 16T308 TCGW 3(2.5)2 2.2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

TPGN: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 160304 TPGN 321 9.525 3.18 0.4
TPGN 160308 TPGN 322 9.525 3.18 0.8
TPGN 220404 TPGN 431 12.7 4.76 0.4
TPGN 220408 TPGN 432 12.7 4.76 0.8
TPGN 220412 TPGN 433 12.7 4.76 1.2

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 160304 TPGN 321 4
TPGN 160308 TPGN 322 3.7
TPGN 220404 TPGN 431 4
TPGN 220408 TPGN 432 3.7
TPGN 220412 TPGN 433 3.4
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 160304 TPGN 321 9.525 3.18 0.4
TPGN 160308 TPGN 322 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 160304 TPGN 321 2.5
TPGN 160308 TPGN 322 2.2
3mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGN 160304 TPGN 321 9.525 3.18 0.4
TPGN 160308 TPGN 322 9.525 3.18 0.8

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGN 160304 TPGN 321 2.5
TPGN 160308 TPGN 322 2.2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

TPGW

Zu diesem Kapitel anfragen

TPGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGW 160302 TPGW 32(0.5) 9.525 3.18 0.2 4.4
TPGW 160304 TPGW 321 9.525 3.18 0.4 4.4
TPGW 160308 TPGW 322 9.525 3.18 0.8 4.4
TPGW 160404 TPGW 331 9.525 4.76 0.4 4.4
TPGW 160408 TPGW 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGW 160302 TPGW 32(0.5) 4.1
TPGW 160304 TPGW 321 4
TPGW 160308 TPGW 322 3.7
TPGW 160404 TPGW 331 4
TPGW 160408 TPGW 332 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 4.76 2.38 0.2 2.3
TPGW 080204 TPGW 1.5(1.5)1 4.76 2.38 0.4 2.3
TPGW 090202 TPGW 1.5)0.5 5.56 2.38 0.2 2.5
TPGW 090204 TPGW 1.5)1 5.56 2.38 0.4 2.5
TPGW 110202 TPGW 21(0.5) 6.35 2.38 0.2 2.8
TPGW 110204 TPGW 211 6.35 2.38 0.4 2.8
TPGW 110302 TPGW 22(0.5) 6.35 3.18 0.2 3.4
TPGW 110304 TPGW 221 6.35 3.18 0.4 3.4
TPGW 110308 TPGW 222 6.35 3.18 0.8 3.4
TPGW 160302 TPGW 32(0.5) 9.525 3.18 0.2 4.4
TPGW 160304 TPGW 321 9.525 3.18 0.4 4.4
TPGW 160308 TPGW 322 9.525 3.18 0.8 4.4
TPGW 160404 TPGW 331 9.525 4.76 0.4 4.4
TPGW 160408 TPGW 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 2.6
TPGW 080204 TPGW 1.5(1.5)1 2.5
TPGW 090202 TPGW 1.5)0.5 2.6
TPGW 090204 TPGW 1.5)1 2.5
TPGW 110202 TPGW 21(0.5) 2.6
TPGW 110204 TPGW 211 2.5
TPGW 110302 TPGW 22(0.5) 2.6
TPGW 110304 TPGW 221 2.5
TPGW 110308 TPGW 222 2.2
TPGW 160302 TPGW 32(0.5) 2.6
TPGW 160304 TPGW 321 2.5
TPGW 160308 TPGW 322 2.2
TPGW 160404 TPGW 331 2.5
TPGW 160408 TPGW 332 2.2
3mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 4.76 2.38 0.2 2.3
TPGW 080204 TPGW 1.5(1.5)1 4.76 2.38 0.4 2.3
TPGW 090202 TPGW 1.5)0.5 5.56 2.38 0.2 2.5
TPGW 090204 TPGW 1.5)1 5.56 2.38 0.4 2.5
TPGW 110202 TPGW 21(0.5) 6.35 2.38 0.2 2.8
TPGW 110204 TPGW 211 6.35 2.38 0.4 2.8
TPGW 110302 TPGW 22(0.5) 6.35 3.18 0.2 3.4
TPGW 110304 TPGW 221 6.35 3.18 0.4 3.4
TPGW 110308 TPGW 222 6.35 3.18 0.8 3.4
TPGW 160302 TPGW 32(0.5) 9.525 3.18 0.2 4.4
TPGW 160304 TPGW 321 9.525 3.18 0.4 4.4
TPGW 160308 TPGW 322 9.525 3.18 0.8 4.4
TPGW 160404 TPGW 331 9.525 4.76 0.4 4.4
TPGW 160408 TPGW 332 9.525 4.76 0.8 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
TPGW 080202 TPGW 1.5(1.5)0.5 2.6
TPGW 080204 TPGW 1.5(1.5)1 2.5
TPGW 090202 TPGW 1.5)0.5 2.6
TPGW 090204 TPGW 1.5)1 2.5
TPGW 110202 TPGW 21(0.5) 2.6
TPGW 110204 TPGW 211 2.5
TPGW 110302 TPGW 22(0.5) 2.6
TPGW 110304 TPGW 221 2.5
TPGW 110308 TPGW 222 2.2
TPGW 160302 TPGW 32(0.5) 2.6
TPGW 160304 TPGW 321 2.5
TPGW 160308 TPGW 322 2.2
TPGW 160404 TPGW 331 2.5
TPGW 160408 TPGW 332 2.2
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

TPGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
TPGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

VNGA / VBGW

Zu diesem Kapitel anfragen

VNGA: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 5
VNGA 160404 VNGA 331 4.5
VNGA 160408 VNGA 332 3.7
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 3
VNGA 160404 VNGA 331 2.5
VNGA 160408 VNGA 332 2.2
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 3
VNGA 160404 VNGA 331 2.5
VNGA 160408 VNGA 332 2.2
4vt-solid

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VNGA 160402 VNGA 33(0.5) 9.525 4.76 0.2 3.81
VNGA 160404 VNGA 331 9.525 4.76 0.4 3.81
VNGA 160408 VNGA 332 9.525 4.76 0.8 3.81

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VNGA 160402 VNGA 33(0.5) 2.6
VNGA 160404 VNGA 331 2.2
VNGA 160408 VNGA 332 2.3
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

VBGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGW 110302 VBGW 22(0.5) 6.35 3.18 0.2 2.8
VBGW 110304 VBGW 221 6.35 3.18 0.4 2.8
VBGW 160402 VBGW 33(0.5) 9.525 4.76 0.2 2.8
VBGW 160404 VBGW 331 9.525 4.76 0.4 4.4
VBGW 160408 VBGW 332 9.525 4.76 0.8 4.4
VBGW 160412 VBGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGW 110302 VBGW 22(0.5) 5
VBGW 110304 VBGW 221 4.5
VBGW 160402 VBGW 33(0.5) 5
VBGW 160404 VBGW 331 4.5
VBGW 160408 VBGW 332 3.7
VBGW 160412 VBGW 333 3.3
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGW 110302 VBGW 22(0.5) 6.35 3.18 0.2 2.8
VBGW 110304 VBGW 221 6.35 3.18 0.4 2.8
VBGW 160402 VBGW 33(0.5) 9.525 4.76 0.2 2.8
VBGW 160404 VBGW 331 9.525 4.76 0.4 4.4
VBGW 160408 VBGW 332 9.525 4.76 0.8 4.4
VBGW 160412 VBGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGW 110302 VBGW 22(0.5) 3
VBGW 110304 VBGW 221 2.5
VBGW 160402 VBGW 33(0.5) 3
VBGW 160404 VBGW 331 2.5
VBGW 160408 VBGW 332 2.2
VBGW 160412 VBGW 333 1.8
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VBGW 110302 VBGW 22(0.5) 6.35 3.18 0.2 2.8
VBGW 110304 VBGW 221 6.35 3.18 0.4 2.8
VBGW 160402 VBGW 33(0.5) 9.525 4.76 0.2 2.8
VBGW 160404 VBGW 331 9.525 4.76 0.4 4.4
VBGW 160408 VBGW 332 9.525 4.76 0.8 4.4
VBGW 160412 VBGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VBGW 110302 VBGW 22(0.5) 3
VBGW 110304 VBGW 221 2.5
VBGW 160402 VBGW 33(0.5) 3
VBGW 160404 VBGW 331 2.5
VBGW 160408 VBGW 332 2.2
VBGW 160412 VBGW 333 1.8
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

VNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VNGA (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VBGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VBGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

VCGW / RNGN / RNGN (solid)

Zu diesem Kapitel anfragen

VCGW: Schneidplatten

Standard

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGW 110302 VCGW 22(0.5) 6.35 3.18 0.2 2.8
VCGW 110304 VCGW 221 6.35 3.18 0.4 2.8
VCGW 160402 VCGW 33(0.5) 9.525 4.76 0.2 4.4
VCGW 160404 VCGW 331 9.525 4.76 0.4 4.4
VCGW 160408 VCGW 332 9.525 4.76 0.8 4.4
VCGW 160412 VCGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGW 110302 VCGW 22(0.5) 5
VCGW 110304 VCGW 221 4.5
VCGW 160402 VCGW 33(0.5) 5
VCGW 160404 VCGW 331 4.5
VCGW 160408 VCGW 332 3.7
VCGW 160412 VCGW 333 3.3
Mini-Tip

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGW 110302 VCGW 22(0.5) 6.35 3.18 0.2 2.8
VCGW 110304 VCGW 221 6.35 3.18 0.4 2.8
VCGW 160402 VCGW 33(0.5) 9.525 4.76 0.2 4.4
VCGW 160404 VCGW 331 9.525 4.76 0.4 4.4
VCGW 160408 VCGW 332 9.525 4.76 0.8 4.4
VCGW 160412 VCGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGW 110302 VCGW 22(0.5) 3
VCGW 110304 VCGW 221 2.5
VCGW 160402 VCGW 33(0.5) 3
VCGW 160404 VCGW 331 2.5
VCGW 160408 VCGW 332 2.2
VCGW 160412 VCGW 333 1.8
2mt

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
VCGW 110302 VCGW 22(0.5) 6.35 3.18 0.2 2.8
VCGW 110304 VCGW 221 6.35 3.18 0.4 2.8
VCGW 160402 VCGW 33(0.5) 9.525 4.76 0.2 4.4
VCGW 160404 VCGW 331 9.525 4.76 0.4 4.4
VCGW 160408 VCGW 332 9.525 4.76 0.8 4.4
VCGW 160412 VCGW 333 9.525 4.76 1.2 4.4

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
VCGW 110302 VCGW 22(0.5) 3
VCGW 110304 VCGW 221 2.5
VCGW 160402 VCGW 33(0.5) 3
VCGW 160404 VCGW 331 2.5
VCGW 160408 VCGW 332 2.2
VCGW 160412 VCGW 333 1.8
Schneidstoff-/Sortenübersicht: PCBN; EB28X (S), EB570 (S), EB160 (S), EB560 (S), EB150 (S), EB550 (S), EB190 (S), EB170, EB73, EB54X, EB51, EB710, EB210, EB100X.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

RNGN: Schneidplatten

carbide-backed

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
RNGN 060300 RNGN 220 6.35 3.18
RNGN 090300 RNGN 320 9.525 3.18
RNGN 090400 RNGN 330 9.525 4.76
RNGN 120300 RNGN 420 12.7 3.18
RNGN 120400 RNGN 430 12.7 4.76

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
RNGN 060300 RNGN 220
RNGN 090300 RNGN 320
RNGN 090400 RNGN 330
RNGN 120300 RNGN 420
RNGN 120400 RNGN 430
Schneidstoff-/Sortenübersicht: PCBN; EB28X, EB570, EB550, EB190, EB73, EB51, EB710, EB120, EB210.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

Zu diesem Kapitel anfragen

RNGN (solid): Schneidplatten

Vollausführung

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. [mm] T [mm] R [mm] Bohrung [mm]
RNGN 060300 RNGN 220 6.35 3.18
RNGN 090300 RNGN 320 9.525 3.18
RNGN 090400 RNGN 330 9.525 4.76
RNGN 120300 RNGN 420 12.7 3.18
RNGN 120400 RNGN 430 12.7 4.76

Maß-/Datenblock 2.

ISO metrisch ISO Zoll ℓ [mm]
RNGN 060300 RNGN 220
RNGN 090300 RNGN 320
RNGN 090400 RNGN 330
RNGN 120300 RNGN 420
RNGN 120400 RNGN 430
Schneidstoff-/Sortenübersicht: PCBN; EB28S, EB57S, EB55S, EB54X, EB50, EB1000, EB100X, HBN, HBN-R, HBN-N, HBN-W.

Die Sortenzellen der aufgeführten Artikel sind unmarkiert.

VCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
VCGW (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RNGN (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.
RNGN (solid) (PCBN): Schneidplattenmaßzeichnung mit den zugehörigen Geometriezeichen.

Zu diesem Kapitel anfragen

RCGX: Maße von Träger- und Vollausführung

RCGX: Maße von Träger- und Vollausführung

Ausführung ISO metrisch ISO Zoll I.C [mm] t [mm] T [mm]
Mit Hartmetallträger RCGX 060300 RCGX 220 6.35 3.18 3.32
Mit Hartmetallträger RCGX 090300 RCGX 320 9.525 3.18 3.32
Mit Hartmetallträger RCGX 090700 RCGX 3(-) 9.525 7.7 7.94
Mit Hartmetallträger RCGX 120400 RCGX 430 12.7 4.76 4.94
Mit Hartmetallträger RCGX 120700 RCGX 4(-) 12.7 7.7 7.94
Mit Hartmetallträger RCGX 191000 RCGX (-) 19.05 9.77 10
Vollausführung RCGX 060300 RCGX 220 6.35 3.18 3.32
Vollausführung RCGX 090300 RCGX 320 9.525 3.18 3.32
Vollausführung RCGX 090700 RCGX 3(-) 9.525 7.7 7.94
Vollausführung RCGX 120400 RCGX 430 12.7 4.76 4.94
Vollausführung RCGX 120700 RCGX 4(-) 12.7 7.7 7.94
Vollausführung RCGX 191000 RCGX (-) 19.05 9.77 10

RCGX: Winkel α

ISO metrisch α (beide Ausführungen)
RCGX 060300 140°
RCGX 090300 140°
RCGX 090700 120°
RCGX 120400 140°
RCGX 120700 140°
RCGX 191000 120°

Die zugehörigen Zeichnungen zeigen zusätzlich 20° und 7°. Trägerausführung: EB51, EB71, EB71X. Vollausführung: HBN-R, HBN-N. Die Sortenzellen sind in beiden Quelltabellen ohne Einzelkennzeichnung.

RCGX: Maße von Träger- und Vollausführung: Werkzeugansicht.
RCGX: Maße von Träger- und Vollausführung: Werkzeugansicht.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

Außenhalter: Spannsysteme

Vier Spannsysteme ermöglichen die Zuordnung des Halters zur Schneidplatte: D – Doppelspannung, M – Mehrfachspannung (Multi Locking), P – Hebelspannung und S – Schraubenspannung. Die Schemata zeigen die jeweiligen Kraftrichtungen am Plattensitz. Werkzeugform, Plattenaufnahme und benötigte Ersatzteile werden in den folgenden Zeichnungen und Tabellen für jede Ausführung getrennt angegeben.

Spannprinzip D: unveränderte Pfeilrichtungen.
Spannprinzip D: unveränderte Pfeilrichtungen.
Spannprinzip M: unveränderte Pfeilrichtungen.
Spannprinzip M: unveränderte Pfeilrichtungen.
Spannprinzip P: unveränderte Pfeilrichtungen.
Spannprinzip P: unveränderte Pfeilrichtungen.
Spannprinzip S: unveränderte Pfeilrichtungen.
Spannprinzip S: unveränderte Pfeilrichtungen.

Zu diesem Kapitel anfragen

Außenhalter: Bezeichnung und Grundformen

Das Bezeichnungsbeispiel D S K D gliedert sich in Spannsystem, Schneidplattenform, Halterform und Freiwinkel. D bezeichnet die Doppelspannung; S steht für eine quadratische Platte, K für die gezeigte Halterform und D für 15° Freiwinkel.

Plattenformen: C – 80°-Rhombus; D – 55°-Rhombus; E – 75°-Rhombus; L – Rechteck; R – Rundplatte; S – Quadrat; T – Dreieck; V – 35°-Rhombus; W – 80°-Trigon. Die Halterformen A, B, D, E, F, G, H, J, K, L, N, Q, R, S, T und V werden mit ihren jeweiligen Werkzeugstellungen und Vorschubrichtungen dargestellt.

Freiwinkelkennzeichen: N = 0°, A = 3°, B = 5°, C = 7°, P = 11°, D = 15°, E = 20°, F = 25°. Die Form- und Winkelbilder ergänzen die Artikelbezeichnung; sie werden nicht allein aus einem ähnlich aussehenden Werkzeug abgeleitet.

Halterbauform A: geometrische Ansicht.
Halterbauform A: geometrische Ansicht.
Halterbauform B: geometrische Ansicht.
Halterbauform B: geometrische Ansicht.
Halterbauform D: geometrische Ansicht.
Halterbauform D: geometrische Ansicht.
Halterbauform E: geometrische Ansicht.
Halterbauform E: geometrische Ansicht.
Halterbauform F: geometrische Ansicht.
Halterbauform F: geometrische Ansicht.
Halterbauform G: geometrische Ansicht.
Halterbauform G: geometrische Ansicht.
Halterbauform H: geometrische Ansicht.
Halterbauform H: geometrische Ansicht.
Halterbauform J: geometrische Ansicht.
Halterbauform J: geometrische Ansicht.
Halterbauform K: geometrische Ansicht.
Halterbauform K: geometrische Ansicht.
Halterbauform L: geometrische Ansicht.
Halterbauform L: geometrische Ansicht.
Halterbauform N: geometrische Ansicht.
Halterbauform N: geometrische Ansicht.
Halterbauform Q: geometrische Ansicht.
Halterbauform Q: geometrische Ansicht.
Halterbauform R: geometrische Ansicht.
Halterbauform R: geometrische Ansicht.
Halterbauform S: geometrische Ansicht.
Halterbauform S: geometrische Ansicht.
Halterbauform T: geometrische Ansicht.
Halterbauform T: geometrische Ansicht.
Halterbauform V: geometrische Ansicht.
Halterbauform V: geometrische Ansicht.

Zu diesem Kapitel anfragen

Außenhalter: Schnittrichtung, Schaftmaße und Plattengröße

R bezeichnet eine rechts schneidende, L eine links schneidende und N eine neutrale Ausführung. Im fortgesetzten Bezeichnungsbeispiel R 25 25 12 stehen die beiden 25 für Schafthöhe H und Schaftbreite W in Millimetern; 12 kennzeichnet die Plattengröße.

Für H und W werden jeweils die Kennzeichen 12, 16, 20, 25, 32, 40 und 50 mit den gleichlautenden Millimetermaßen geführt. Die Plattengrößentabelle ordnet die formabhängigen Kennzeichen den I.C.-Maßen zu. Die metrischen Zuordnungen sind auch im Abschnitt zur ISO-Plattenbezeichnung dargestellt.

Metrische Formgrößen und I.C

Schneidrichtung R: Werkzeuggeometrie.
Schneidrichtung R: Werkzeuggeometrie.
Schneidrichtung N: Werkzeuggeometrie.
Schneidrichtung N: Werkzeuggeometrie.
Schneidrichtung L: Werkzeuggeometrie.
Schneidrichtung L: Werkzeuggeometrie.
Drehhalter: Geometrie für den bezeichneten Maßbezug.
Drehhalter: Geometrie für den bezeichneten Maßbezug.
Drehhalter: Geometrie für den bezeichneten Maßbezug.
Drehhalter: Geometrie für den bezeichneten Maßbezug.
Schneidplattenform C: Schneidenlängenbezug.
Schneidplattenform C: Schneidenlängenbezug.
Schneidplattenform D: Schneidenlängenbezug.
Schneidplattenform D: Schneidenlängenbezug.
Schneidplattenform E: Schneidenlängenbezug.
Schneidplattenform E: Schneidenlängenbezug.
Schneidplattenform R: Schneidenlängenbezug.
Schneidplattenform R: Schneidenlängenbezug.
Schneidplattenform S: Schneidenlängenbezug.
Schneidplattenform S: Schneidenlängenbezug.
Schneidplattenform T: Schneidenlängenbezug.
Schneidplattenform T: Schneidenlängenbezug.
Schneidplattenform V: Schneidenlängenbezug.
Schneidplattenform V: Schneidenlängenbezug.
Schneidplattenform W: Schneidenlängenbezug.
Schneidplattenform W: Schneidenlängenbezug.
Schneidplattenform K: Schneidenlängenbezug.
Schneidplattenform K: Schneidenlängenbezug.

Zu diesem Kapitel anfragen

Doppel- und Hebelspannung: Aufbau

Die Explosionsdarstellung der Doppelspannung zeigt Plattenschraube, Schneidplatte und Unterlage am Sitz sowie Spannpratze, Spannschraube und Feder. Bei der Hebelspannung werden Schneidplatte, Unterlagenstift, Unterlage, Hebel und Schraube einzeln dargestellt. Die Verbindungspunkte der Beschriftung bleiben an den jeweiligen Bauteilen; Ersatzteilnummern folgen in den Ausführungstabellen.

Doppel- und Hebelspannung: Aufbau: Werkzeugansicht.
Doppel- und Hebelspannung: Aufbau: Werkzeugansicht.
Doppel- und Hebelspannung: Aufbau: Werkzeugansicht.
Doppel- und Hebelspannung: Aufbau: Werkzeugansicht.
Doppel- und Hebelspannung: Aufbau: Werkzeugansicht.
Doppel- und Hebelspannung: Aufbau: Werkzeugansicht.

Zu diesem Kapitel anfragen

Mehrfach- und Schraubenspannung: Aufbau

Bei der Mehrfachspannung sind Spannpratze, Schraube, Schneidplatte, Unterlagenstift und Unterlage dargestellt. Die Schraubenspannung zeigt die Verbindung von Schraube und Schneidplatte am Haltersitz. Die Abbildungen erläutern den Aufbau; die tatsächlich benötigten Ersatzteile richten sich nach der Artikelzeile.

Mehrfach- und Schraubenspannung: Aufbau: Werkzeugansicht.
Mehrfach- und Schraubenspannung: Aufbau: Werkzeugansicht.
Mehrfach- und Schraubenspannung: Aufbau: Werkzeugansicht.
Mehrfach- und Schraubenspannung: Aufbau: Werkzeugansicht.

Zu diesem Kapitel anfragen

Außenhalter: Werkzeugstellungen und Zuordnung I

Die Übersicht ordnet die dargestellten Bearbeitungskonturen und Einstellwinkel den Spannsystemen D, P, M und S zu. Ein leeres Feld bedeutet, dass diese Übersicht dort keine Halterbezeichnung nennt. Die Artikelverweise führen zu den zugehörigen Maßtabellen; die gezeichneten Konturen und Vorschubpfeile bleiben Teil der Auswahlhilfe.

Maß-/Datenblock 1.

Spannung 75° SN.. 75° SC.. 90° TN.. 90° TC.. 95° CN..
D DTFN:77 DCLN:75
P PTFN:81 PCLN:79
M MSKN:119 MTFN:86 MCCN:83
S SSKC:91 STFC:92

Maß-/Datenblock 2.

Spannung 95° WN..
D DWLN:78
P PWLN:82
M MWLN:88
S

Maß-/Datenblock 1.

Spannung 90° WC.. 107.5° SC.. 117.5° VN.. RC.. I RC.. II
D
P
M MDQN:83 MVQN:87
S SRCG:90 SRDCN:90

Maß-/Datenblock 2.

Spannung 45° SN..
D DSDNN:76
P PSDNN:80
M
S

Zu diesem Kapitel anfragen

Außenhalter: Werkzeugstellungen und Zuordnung II

Die zweite Übersicht ergänzt die Stellungen für dreieckige, quadratische und rhombische Platten. Unterschiedliche Einstellwinkel und Spannsysteme bleiben getrennt. Die Auswahl erfolgt über die bezeichnete Halterausführung und ihre Zeichnung, anschließend über die passende Plattengruppe und die ausgewiesenen Maße.

Maß-/Datenblock 1.

Spannung 60° TC.. 75° SN.. 75° SC.. 93° TN.. 90° TN..
D DSBN:76 DTGN:77
P PSBN:80 PTGN:82
M MSRN:85 MTJN:86
S STTC:93 SSBC:91

Maß-/Datenblock 2.

Spannung 90° TC..
D
P
M
S STGC:93

Maß-/Datenblock 1.

Spannung 45° SN.. 75° SN.. 93° DN.. 93° VN.. 62.5° DN..
D DSSN:77 DSKN:76 DDJN:75 DVJN:78
P PSSN:81 PDJN:79 PDMN:80
M MSSN:85 MSKN:84 MDJN:84 MVJN:87 MDNNN:61
S

Maß-/Datenblock 2.

Spannung 72.5° VN..
D DVWNN:78
P
M MVWNN:87
S

Zu diesem Kapitel anfragen

Außenhalter: Ausführungsprogramm

Das Programm umfasst Halter mit Doppel-, Hebel-, Mehrfach- und Schraubenspannung. Für jede Gruppe sind Plattenaufnahme, Artikelnummern, Maße H/W/L/S/h/ℓ sowie zugehörige Ersatzteile angegeben, soweit die jeweilige Ausführung diese Felder führt. Alle Maßangaben der folgenden Außenhaltertabellen sind in Millimetern. Freie Felder und Gedankenstriche behalten ihre unterschiedliche Bedeutung als leere Quellenzelle beziehungsweise gedruckter Strich; sie werden nicht als Lieferzusage ausgelegt.

Außenhalter: Ausführungsprogramm: Werkzeugansicht.
Außenhalter: Ausführungsprogramm: Werkzeugansicht.

Zu diesem Kapitel anfragen

DCLN / DDJN

Zu diesem Kapitel anfragen

DCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DCLN R/L 2020-12 CN□□1204□□ 20 20 125 25
EH-DCLN R/L 2525-12 CN□□1204□□ 25 25 150 32
EH-DCLN R/L 3225-12 CN□□1204□□ 32 25 170 32
EH-DCLN R/L 3232-12 CN□□1204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DCLN R/L 2020-12 CN□□1204□□ 20 30
EH-DCLN R/L 2525-12 CN□□1204□□ 25 30
EH-DCLN R/L 3225-12 CN□□1204□□ 32 30
EH-DCLN R/L 3232-12 CN□□1204□□ 32 30
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DCLN R/L 2020-12 DCL4 DCS0518 DSC44 DSCR0410 DSPR0714
EH-DCLN R/L 2525-12 DCL4 DCS0518 DSC44 DSCR0410 DSPR0714
EH-DCLN R/L 3225-12 DCL4 DCS0518 DSC44 DSCR0410 DSPR0714
EH-DCLN R/L 3232-12 DCL4 DCS0518 DSC44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DCLN R/L 2020-12 W30P
EH-DCLN R/L 2525-12 W30P
EH-DCLN R/L 3225-12 W30P
EH-DCLN R/L 3232-12 W30P

Zu diesem Kapitel anfragen

DDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DDJN R/L 2020-11 DN□□1104□□ 20 20 125 25
EH-DDJN R/L 2525-11 DN□□1104□□ 25 25 150 32
EH-DDJN R/L 3225-11 DN□□1104□□ 32 25 170 32
EH-DDJN R/L 3232-11 DN□□1104□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DDJN R/L 2020-11 DN□□1104□□ 20 30
EH-DDJN R/L 2525-11 DN□□1104□□ 25 30
EH-DDJN R/L 3225-11 DN□□1104□□ 32 30
EH-DDJN R/L 3232-11 DN□□1104□□ 32 30
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DDJN R/L 2020-11 DCL3 DCS0415 DSD32 DSCR0307 DSPR0510
EH-DDJN R/L 2525-11 DCL3 DCS0415 DSD32 DSCR0307 DSPR0510
EH-DDJN R/L 3225-11 DCL3 DCS0415 DSD32 DSCR0307 DSPR0510
EH-DDJN R/L 3232-11 DCL3 DCS0415 DSD32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DDJN R/L 2020-11 W25P
EH-DDJN R/L 2525-11 W25P
EH-DDJN R/L 3225-11 W25P
EH-DDJN R/L 3232-11 W25P

Zu diesem Kapitel anfragen

DDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DDJN R/L 2020-15-3 DN□□1504□□ 20 20 125 25
EH-DDJN R/L 2525-15-3 DN□□1504□□ 25 25 150 32
EH-DDJN R/L 3232-15-3 DN□□1504□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DDJN R/L 2020-15-3 DN□□1504□□ 20 35
EH-DDJN R/L 2525-15-3 DN□□1504□□ 25 35
EH-DDJN R/L 3232-15-3 DN□□1504□□ 32 35
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DDJN R/L 2020-15-3 DCL4 DCS0518 DSD44 DSCR0410 DSPR0714
EH-DDJN R/L 2525-15-3 DCL4 DCS0518 DSD44 DSCR0410 DSPR0714
EH-DDJN R/L 3232-15-3 DCL4 DCS0518 DSD44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DDJN R/L 2020-15-3 W30P
EH-DDJN R/L 2525-15-3 W30P
EH-DDJN R/L 3232-15-3 W30P

Zu diesem Kapitel anfragen

DDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DDJN R/L 2020-15 DN□□1506□□ 20 20 125 25
EH-DDJN R/L 2525-15 DN□□1506□□ 25 25 150 32
EH-DDJN R/L 3225-15 DN□□1506□□ 32 25 170 32
EH-DDJN R/L 3232-15 DN□□1506□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DDJN R/L 2020-15 DN□□1506□□ 20 35
EH-DDJN R/L 2525-15 DN□□1506□□ 25 35
EH-DDJN R/L 3225-15 DN□□1506□□ 32 35
EH-DDJN R/L 3232-15 DN□□1506□□ 32 35
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DDJN R/L 2020-15 DCL4 DCS0518 DSD43 DSCR0410 DSPR0714
EH-DDJN R/L 2525-15 DCL4 DCS0518 DSD43 DSCR0410 DSPR0714
EH-DDJN R/L 3225-15 DCL4 DCS0518 DSD43 DSCR0410 DSPR0714
EH-DDJN R/L 3232-15 DCL4 DCS0518 DSD43 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DDJN R/L 2020-15 W30P
EH-DDJN R/L 2525-15 W30P
EH-DDJN R/L 3225-15 W30P
EH-DDJN R/L 3232-15 W30P
DCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DDJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DDJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DCLN: Spannpratze – Ersatzteilform.
DCLN: Spannpratze – Ersatzteilform.
DCLN: Spannschraube – Ersatzteilform.
DCLN: Spannschraube – Ersatzteilform.
DCLN: Unterlage – Ersatzteilform.
DCLN: Unterlage – Ersatzteilform.
DCLN: Unterlagenschraube – Ersatzteilform.
DCLN: Unterlagenschraube – Ersatzteilform.
DCLN: Feder – Ersatzteilform.
DCLN: Feder – Ersatzteilform.
DCLN: Schlüssel – Ersatzteilform.
DCLN: Schlüssel – Ersatzteilform.
DDJN: Spannpratze – Ersatzteilform.
DDJN: Spannpratze – Ersatzteilform.
DDJN: Spannschraube – Ersatzteilform.
DDJN: Spannschraube – Ersatzteilform.
DDJN: Unterlage – Ersatzteilform.
DDJN: Unterlage – Ersatzteilform.
DDJN: Unterlagenschraube – Ersatzteilform.
DDJN: Unterlagenschraube – Ersatzteilform.
DDJN: Feder – Ersatzteilform.
DDJN: Feder – Ersatzteilform.
DDJN: Schlüssel – Ersatzteilform.
DDJN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

DSBN / DSDNN / DSKN

Zu diesem Kapitel anfragen

DSBN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSBN R/L 2020-09 SN□□0903□□ 20 20 125 17
EH-DSBN R/L 2525-09 SN□□0903□□ 25 25 150 22

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSBN R/L 2020-09 SN□□0903□□ 20 25
EH-DSBN R/L 2525-09 SN□□0903□□ 25 25
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSBN R/L 2020-09 DCL3 DCS0415 DSS32 DSCR0307 DSPR0510
EH-DSBN R/L 2525-09 DCL3 DCS0415 DSS32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSBN R/L 2020-09 W25P
EH-DSBN R/L 2525-09 W25P

Zu diesem Kapitel anfragen

DSBN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSBN R/L 2020-12 SN□□1204□□ 20 20 125 17
EH-DSBN R/L 2525-12 SN□□1204□□ 25 25 150 22
EH-DSBN R/L 3225-12 SN□□1204□□ 32 25 170 22
EH-DSBN R/L 3232-12 SN□□1204□□ 32 32 170 27

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSBN R/L 2020-12 SN□□1204□□ 20 32
EH-DSBN R/L 2525-12 SN□□1204□□ 25 32
EH-DSBN R/L 3225-12 SN□□1204□□ 32 32
EH-DSBN R/L 3232-12 SN□□1204□□ 32 32
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSBN R/L 2020-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSBN R/L 2525-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSBN R/L 3225-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSBN R/L 3232-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSBN R/L 2020-12 W30P
EH-DSBN R/L 2525-12 W30P
EH-DSBN R/L 3225-12 W30P
EH-DSBN R/L 3232-12 W30P

Zu diesem Kapitel anfragen

DSDNN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSDNN 2020-09 SN□□0903□□ 20 20 125 10

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSDNN 2020-09 SN□□0903□□ 20 26.5
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSDNN 2020-09 DCL3 DCS0415 DSS32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSDNN 2020-09 W25P

Zu diesem Kapitel anfragen

DSDNN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSDNN 2020-12 SN□□1204□□ 20 20 125 10
EH-DSDNN 2525-12 SN□□1204□□ 25 25 150 12.5
EH-DSDNN 3225-12 SN□□1204□□ 32 25 170 12.5
EH-DSDNN 3232-12 SN□□1204□□ 32 32 170 16

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSDNN 2020-12 SN□□1204□□ 20 33
EH-DSDNN 2525-12 SN□□1204□□ 25 33
EH-DSDNN 3225-12 SN□□1204□□ 32 33
EH-DSDNN 3232-12 SN□□1204□□ 32 33
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSDNN 2020-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSDNN 2525-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSDNN 3225-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSDNN 3232-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSDNN 2020-12 W30P
EH-DSDNN 2525-12 W30P
EH-DSDNN 3225-12 W30P
EH-DSDNN 3232-12 W30P

Zu diesem Kapitel anfragen

DSKN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSKN R/L 2020-09 SN□□0903□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSKN R/L 2020-09 SN□□0903□□ 20 20
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSKN R/L 2020-09 DCL3 DCS0415 DSS32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSKN R/L 2020-09 W25P

Zu diesem Kapitel anfragen

DSKN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSKN R/L 2020-12 SN□□1204□□ 20 20 125 25
EH-DSKN R/L 2525-12 SN□□1204□□ 25 25 150 32
EH-DSKN R/L 3232-12 SN□□1204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSKN R/L 2020-12 SN□□1204□□ 20 23
EH-DSKN R/L 2525-12 SN□□1204□□ 25 23
EH-DSKN R/L 3232-12 SN□□1204□□ 32 23
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSKN R/L 2020-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSKN R/L 2525-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSKN R/L 3232-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSKN R/L 2020-12 W30P
EH-DSKN R/L 2525-12 W30P
EH-DSKN R/L 3232-12 W30P
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
DSBN: Spannpratze – Ersatzteilform.
DSBN: Spannpratze – Ersatzteilform.
DSBN: Spannschraube – Ersatzteilform.
DSBN: Spannschraube – Ersatzteilform.
DSBN: Unterlage – Ersatzteilform.
DSBN: Unterlage – Ersatzteilform.
DSBN: Unterlagenschraube – Ersatzteilform.
DSBN: Unterlagenschraube – Ersatzteilform.
DSBN: Feder – Ersatzteilform.
DSBN: Feder – Ersatzteilform.
DSBN: Schlüssel – Ersatzteilform.
DSBN: Schlüssel – Ersatzteilform.
DSBN: Spannpratze – Ersatzteilform.
DSBN: Spannpratze – Ersatzteilform.
DSBN: Spannschraube – Ersatzteilform.
DSBN: Spannschraube – Ersatzteilform.
DSBN: Unterlage – Ersatzteilform.
DSBN: Unterlage – Ersatzteilform.
DSBN: Unterlagenschraube – Ersatzteilform.
DSBN: Unterlagenschraube – Ersatzteilform.
DSBN: Feder – Ersatzteilform.
DSBN: Feder – Ersatzteilform.
DSBN: Schlüssel – Ersatzteilform.
DSBN: Schlüssel – Ersatzteilform.
DSDNN: Spannpratze – Ersatzteilform.
DSDNN: Spannpratze – Ersatzteilform.
DSDNN: Spannschraube – Ersatzteilform.
DSDNN: Spannschraube – Ersatzteilform.
DSDNN: Unterlage – Ersatzteilform.
DSDNN: Unterlage – Ersatzteilform.
DSDNN: Unterlagenschraube – Ersatzteilform.
DSDNN: Unterlagenschraube – Ersatzteilform.
DSDNN: Feder – Ersatzteilform.
DSDNN: Feder – Ersatzteilform.
DSDNN: Schlüssel – Ersatzteilform.
DSDNN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

DSSN / DTFN / DTGN

Zu diesem Kapitel anfragen

DSSN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSSN R/L 2020-09 SN□□0903□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSSN R/L 2020-09 SN□□0903□□ 20 28.5
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSSN R/L 2020-09 DCL3 DCS0415 DSS32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSSN R/L 2020-09 W25P

Zu diesem Kapitel anfragen

DSSN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DSSN R/L 2020-12 SN□□1204□□ 20 20 125 25
EH-DSSN R/L 2525-12 SN□□1204□□ 25 25 150 32
EH-DSSN R/L 3225-12 SN□□1204□□ 32 25 170 32
EH-DSSN R/L 3232-12 SN□□1204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DSSN R/L 2020-12 SN□□1204□□ 20 35
EH-DSSN R/L 2525-12 SN□□1204□□ 25 35
EH-DSSN R/L 3225-12 SN□□1204□□ 32 35
EH-DSSN R/L 3232-12 SN□□1204□□ 32 35
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DSSN R/L 2020-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSSN R/L 2525-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSSN R/L 3225-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714
EH-DSSN R/L 3232-12 DCL4 DCS0518 DSS44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DSSN R/L 2020-12 W30P
EH-DSSN R/L 2525-12 W30P
EH-DSSN R/L 3225-12 W30P
EH-DSSN R/L 3232-12 W30P

Zu diesem Kapitel anfragen

DTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DTFN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-DTFN R/L 2525-16 TN□□1604□□ 25 25 150 32
EH-DTFN R/L 3232-16 TN□□1604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DTFN R/L 2020-16 TN□□1604□□ 20 24.5
EH-DTFN R/L 2525-16 TN□□1604□□ 25 24.5
EH-DTFN R/L 3232-16 TN□□1604□□ 32 23.5
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DTFN R/L 2020-16 DCL3 DCS0415 DST32 DSCR0307 DSPR0510
EH-DTFN R/L 2525-16 DCL3 DCS0415 DST32 DSCR0307 DSPR0510
EH-DTFN R/L 3232-16 DCL3 DCS0415 DST32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DTFN R/L 2020-16 W25P
EH-DTFN R/L 2525-16 W25P
EH-DTFN R/L 3232-16 W25P

Zu diesem Kapitel anfragen

DTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DTFN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-DTFN R/L 3225-22 TN□□2204□□ 32 25 170 32
EH-DTFN R/L 3232-22 TN□□2204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DTFN R/L 2525-22 TN□□2204□□ 25 33
EH-DTFN R/L 3225-22 TN□□2204□□ 32 33
EH-DTFN R/L 3232-22 TN□□2204□□ 32 33
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DTFN R/L 2525-22 DCL4 DCS0518 DST44 DSCR0410 DSPR0714
EH-DTFN R/L 3225-22 DCL4 DCS0518 DST44 DSCR0410 DSPR0714
EH-DTFN R/L 3232-22 DCL4 DCS0518 DST44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DTFN R/L 2525-22 W30P
EH-DTFN R/L 3225-22 W30P
EH-DTFN R/L 3232-22 W30P

Zu diesem Kapitel anfragen

DTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DTGN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-DTGN R/L 2525-16 TN□□1604□□ 25 25 150 32
EH-DTGN R/L 3232-16 TN□□1604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DTGN R/L 2020-16 TN□□1604□□ 20 24.5
EH-DTGN R/L 2525-16 TN□□1604□□ 25 24.5
EH-DTGN R/L 3232-16 TN□□1604□□ 32 23.5
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DTGN R/L 2020-16 DCL3 DCS0415 DST32 DSCR0307 DSPR0510
EH-DTGN R/L 2525-16 DCL3 DCS0415 DST32 DSCR0307 DSPR0510
EH-DTGN R/L 3232-16 DCL3 DCS0415 DST32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DTGN R/L 2020-16 W25P
EH-DTGN R/L 2525-16 W25P
EH-DTGN R/L 3232-16 W25P

Zu diesem Kapitel anfragen

DTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DTGN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-DTGN R/L 3225-22 TN□□2204□□ 32 25 170 32
EH-DTGN R/L 3232-22 TN□□2204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DTGN R/L 2525-22 TN□□2204□□ 25 32.6
EH-DTGN R/L 3225-22 TN□□2204□□ 32 32.6
EH-DTGN R/L 3232-22 TN□□2204□□ 32 32.6
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DTGN R/L 2525-22 DCL4 DCS0518 DST44 DSCR0410 DSPR0714
EH-DTGN R/L 3225-22 DCL4 DCS0518 DST44 DSCR0410 DSPR0714
EH-DTGN R/L 3232-22 DCL4 DCS0518 DST44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DTGN R/L 2525-22 W30P
EH-DTGN R/L 3225-22 W30P
EH-DTGN R/L 3232-22 W30P
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
DSSN: Spannpratze – Ersatzteilform.
DSSN: Spannpratze – Ersatzteilform.
DSSN: Spannschraube – Ersatzteilform.
DSSN: Spannschraube – Ersatzteilform.
DSSN: Unterlage – Ersatzteilform.
DSSN: Unterlage – Ersatzteilform.
DSSN: Unterlagenschraube – Ersatzteilform.
DSSN: Unterlagenschraube – Ersatzteilform.
DSSN: Feder – Ersatzteilform.
DSSN: Feder – Ersatzteilform.
DSSN: Schlüssel – Ersatzteilform.
DSSN: Schlüssel – Ersatzteilform.
DTFN: Spannpratze – Ersatzteilform.
DTFN: Spannpratze – Ersatzteilform.
DTFN: Spannschraube – Ersatzteilform.
DTFN: Spannschraube – Ersatzteilform.
DTFN: Unterlage – Ersatzteilform.
DTFN: Unterlage – Ersatzteilform.
DTFN: Unterlagenschraube – Ersatzteilform.
DTFN: Unterlagenschraube – Ersatzteilform.
DTFN: Feder – Ersatzteilform.
DTFN: Feder – Ersatzteilform.
DTFN: Schlüssel – Ersatzteilform.
DTFN: Schlüssel – Ersatzteilform.
DTFN: Spannpratze – Ersatzteilform.
DTFN: Spannpratze – Ersatzteilform.
DTFN: Spannschraube – Ersatzteilform.
DTFN: Spannschraube – Ersatzteilform.
DTFN: Unterlage – Ersatzteilform.
DTFN: Unterlage – Ersatzteilform.
DTFN: Unterlagenschraube – Ersatzteilform.
DTFN: Unterlagenschraube – Ersatzteilform.
DTFN: Feder – Ersatzteilform.
DTFN: Feder – Ersatzteilform.
DTFN: Schlüssel – Ersatzteilform.
DTFN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

DVJN / DVWNN / DWLN

Zu diesem Kapitel anfragen

DVJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DVJN R/L 2020-16 VN□□1604□□ 20 20 125 25
EH-DVJN R/L 2525-16 VN□□1604□□ 25 25 150 32
EH-DVJN R/L 3232-16 VN□□1604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DVJN R/L 2020-16 VN□□1604□□ 20 41.5
EH-DVJN R/L 2525-16 VN□□1604□□ 25 41.5
EH-DVJN R/L 3232-16 VN□□1604□□ 32 41.5
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DVJN R/L 2020-16 DCL3 DCS0518 DSV32 DSCR-03508 DSPR0714
EH-DVJN R/L 2525-16 DCL3 DCS0518 DSV32 DSCR-03508 DSPR0714
EH-DVJN R/L 3232-16 DCL3 DCS0518 DSV32 DSCR-03508 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DVJN R/L 2020-16 W30P
EH-DVJN R/L 2525-16 W30P
EH-DVJN R/L 3232-16 W30P

Zu diesem Kapitel anfragen

DVWNN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DVWNN 2020-16 VN□□1604□□ 20 20 125 10
EH-DVWNN 2525-16 VN□□1604□□ 25 25 150 12.5
EH-DVWNN 3232-16 VN□□1604□□ 32 32 170 16

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DVWNN 2020-16 VN□□1604□□ 20 40
EH-DVWNN 2525-16 VN□□1604□□ 25 40
EH-DVWNN 3232-16 VN□□1604□□ 32 40
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DVWNN 2020-16 DCL3 DCS0518 DSV32 DSCR-03508 DSPR0714
EH-DVWNN 2525-16 DCL3 DCS0518 DSV32 DSCR-03508 DSPR0714
EH-DVWNN 3232-16 DCL3 DCS0518 DSV32 DSCR-03508 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DVWNN 2020-16 W30P
EH-DVWNN 2525-16 W30P
EH-DVWNN 3232-16 W30P

Zu diesem Kapitel anfragen

DWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DWLN R/L 2020-06 WN□□0604□□ 20 20 125 25
EH-DWLN R/L 2525-06 WN□□0604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DWLN R/L 2020-06 WN□□0604□□ 20 26
EH-DWLN R/L 2525-06 WN□□0604□□ 25 26
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DWLN R/L 2020-06 DCL3 DCS0415 DSW32 DSCR0307 DSPR0510
EH-DWLN R/L 2525-06 DCL3 DCS0415 DSW32 DSCR0307 DSPR0510

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DWLN R/L 2020-06 W25P
EH-DWLN R/L 2525-06 W25P

Zu diesem Kapitel anfragen

DWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-DWLN R/L 2020-08 WN□□0804□□ 20 20 125 25
EH-DWLN R/L 2525-08 WN□□0804□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-DWLN R/L 2020-08 WN□□0804□□ 20 32
EH-DWLN R/L 2525-08 WN□□0804□□ 25 32
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannpratze Spannschraube Unterlage Unterlagenschraube Feder
EH-DWLN R/L 2020-08 DCL4 DCS0518 DSW44 DSCR0410 DSPR0714
EH-DWLN R/L 2525-08 DCL4 DCS0518 DSW44 DSCR0410 DSPR0714

Maß-/Datenblock 2.

Artikel Schlüssel
EH-DWLN R/L 2020-08 W30P
EH-DWLN R/L 2525-08 W30P
DVJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DVJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DVWNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DVWNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
DVJN: Spannpratze – Ersatzteilform.
DVJN: Spannpratze – Ersatzteilform.
DVJN: Spannschraube – Ersatzteilform.
DVJN: Spannschraube – Ersatzteilform.
DVJN: Unterlage – Ersatzteilform.
DVJN: Unterlage – Ersatzteilform.
DVJN: Unterlagenschraube – Ersatzteilform.
DVJN: Unterlagenschraube – Ersatzteilform.
DVJN: Feder – Ersatzteilform.
DVJN: Feder – Ersatzteilform.
DVJN: Schlüssel – Ersatzteilform.
DVJN: Schlüssel – Ersatzteilform.
DVWNN: Spannpratze – Ersatzteilform.
DVWNN: Spannpratze – Ersatzteilform.
DVWNN: Spannschraube – Ersatzteilform.
DVWNN: Spannschraube – Ersatzteilform.
DVWNN: Unterlage – Ersatzteilform.
DVWNN: Unterlage – Ersatzteilform.
DVWNN: Unterlagenschraube – Ersatzteilform.
DVWNN: Unterlagenschraube – Ersatzteilform.
DVWNN: Feder – Ersatzteilform.
DVWNN: Feder – Ersatzteilform.
DVWNN: Schlüssel – Ersatzteilform.
DVWNN: Schlüssel – Ersatzteilform.
DWLN: Spannpratze – Ersatzteilform.
DWLN: Spannpratze – Ersatzteilform.
DWLN: Spannschraube – Ersatzteilform.
DWLN: Spannschraube – Ersatzteilform.
DWLN: Unterlage – Ersatzteilform.
DWLN: Unterlage – Ersatzteilform.
DWLN: Unterlagenschraube – Ersatzteilform.
DWLN: Unterlagenschraube – Ersatzteilform.
DWLN: Feder – Ersatzteilform.
DWLN: Feder – Ersatzteilform.
DWLN: Schlüssel – Ersatzteilform.
DWLN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

PCLN / PDJN

Zu diesem Kapitel anfragen

PCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PCLN R/L 1616-09 CN□□0903□□ 16 16 100 20
EH-PCLN R/L 2020-09 CN□□0903□□ 20 20 125 25
EH-PCLN R/L 2525-09 CN□□0903□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PCLN R/L 1616-09 CN□□0903□□ 16 20
EH-PCLN R/L 2020-09 CN□□0903□□ 20 22
EH-PCLN R/L 2525-09 CN□□0903□□ 25 22
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PCLN R/L 1616-09 LV3 LVSCR-0617 LVSC32 LVSP3 W25L
EH-PCLN R/L 2020-09 LV3 LVSCR-0617 LVSC32 LVSP3 W25L
EH-PCLN R/L 2525-09 LV3 LVSCR-0617 LVSC32 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PCLN R/L 1616-09 LVSPS3
EH-PCLN R/L 2020-09 LVSPS3
EH-PCLN R/L 2525-09 LVSPS3

Zu diesem Kapitel anfragen

PCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PCLN R/L 1616-12 CN□□1204□□ 16 16 100 20
EH-PCLN R/L 2020-12 CN□□1204□□ 20 20 125 25
EH-PCLN R/L 2525-12 CN□□1204□□ 25 25 150 32
EH-PCLN R/L 3225-12 CN□□1204□□ 32 25 170 32
EH-PCLN R/L 3232-12 CN□□1204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PCLN R/L 1616-12 CN□□1204□□ 16 28
EH-PCLN R/L 2020-12 CN□□1204□□ 20 28
EH-PCLN R/L 2525-12 CN□□1204□□ 25 28
EH-PCLN R/L 3225-12 CN□□1204□□ 32 28
EH-PCLN R/L 3232-12 CN□□1204□□ 32 28
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PCLN R/L 1616-12 LV4 LVSCR-0821 LVSC42 LVSP4 W30L
EH-PCLN R/L 2020-12 LV4 LVSCR-0821 LVSC42 LVSP4 W30L
EH-PCLN R/L 2525-12 LV4 LVSCR-0821 LVSC42 LVSP4 W30L
EH-PCLN R/L 3225-12 LV4 LVSCR-0821 LVSC42 LVSP4 W30L
EH-PCLN R/L 3232-12 LV4 LVSCR-0821 LVSC42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PCLN R/L 1616-12 LVSPS4
EH-PCLN R/L 2020-12 LVSPS4
EH-PCLN R/L 2525-12 LVSPS4
EH-PCLN R/L 3225-12 LVSPS4
EH-PCLN R/L 3232-12 LVSPS4

Zu diesem Kapitel anfragen

PDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PDJN R/L 1616-11 DN□□1104□□ 16 16 100 20
EH-PDJN R/L 2020-11 DN□□1104□□ 20 20 125 25
EH-PDJN R/L 2525-11 DN□□1104□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PDJN R/L 1616-11 DN□□1104□□ 16 25
EH-PDJN R/L 2020-11 DN□□1104□□ 20 25
EH-PDJN R/L 2525-11 DN□□1104□□ 25 30
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PDJN R/L 1616-11 LV3 LVSCR-0617 LVSD317 LVSP3 W25L
EH-PDJN R/L 2020-11 LV3 LVSCR-0617 LVSD317 LVSP3 W25L
EH-PDJN R/L 2525-11 LV3 LVSCR-0617 LVSD317 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PDJN R/L 1616-11 LVSPS3
EH-PDJN R/L 2020-11 LVSPS3
EH-PDJN R/L 2525-11 LVSPS3

Zu diesem Kapitel anfragen

PDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PDJN R/L 2020-15-3 DN□□1504□□ 20 20 125 25
EH-PDJN R/L 2525-15-3 DN□□1504□□ 25 25 150 32
EH-PDJN R/L 3232-15-3 DN□□1504□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PDJN R/L 2020-15-3 DN□□1504□□ 20 35
EH-PDJN R/L 2525-15-3 DN□□1504□□ 25 35
EH-PDJN R/L 3232-15-3 DN□□1504□□ 32 35
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PDJN R/L 2020-15-3 LV4 LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDJN R/L 2525-15-3 LV4 LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDJN R/L 3232-15-3 LV4 LVSCR-0821 LVSD42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PDJN R/L 2020-15-3 LVSPS4
EH-PDJN R/L 2525-15-3 LVSPS4
EH-PDJN R/L 3232-15-3 LVSPS4

Zu diesem Kapitel anfragen

PDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PDJN R/L 2020-15 DN□□1506□□ 20 20 125 25
EH-PDJN R/L 2525-15 DN□□1506□□ 25 25 150 32
EH-PDJN R/L 3225-15 DN□□1506□□ 32 25 170 32
EH-PDJN R/L 3232-15 DN□□1506□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PDJN R/L 2020-15 DN□□1506□□ 20 35
EH-PDJN R/L 2525-15 DN□□1506□□ 25 35
EH-PDJN R/L 3225-15 DN□□1506□□ 32 35
EH-PDJN R/L 3232-15 DN□□1506□□ 32 35
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PDJN R/L 2020-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDJN R/L 2525-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDJN R/L 3225-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDJN R/L 3232-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PDJN R/L 2020-15 LVSPS4
EH-PDJN R/L 2525-15 LVSPS4
EH-PDJN R/L 3225-15 LVSPS4
EH-PDJN R/L 3232-15 LVSPS4
PCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PDJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PDJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PCLN: Spannhebel – Ersatzteilform.
PCLN: Spannhebel – Ersatzteilform.
PCLN: Schraube – Ersatzteilform.
PCLN: Schraube – Ersatzteilform.
PCLN: Unterlage – Ersatzteilform.
PCLN: Unterlage – Ersatzteilform.
PCLN: Unterlagenstift – Ersatzteilform.
PCLN: Unterlagenstift – Ersatzteilform.
PCLN: Schlüssel – Ersatzteilform.
PCLN: Schlüssel – Ersatzteilform.
PCLN: Austreiber für Unterlagenstift – Ersatzteilform.
PCLN: Austreiber für Unterlagenstift – Ersatzteilform.
PCLN: Spannhebel – Ersatzteilform.
PCLN: Spannhebel – Ersatzteilform.
PCLN: Schraube – Ersatzteilform.
PCLN: Schraube – Ersatzteilform.
PCLN: Unterlage – Ersatzteilform.
PCLN: Unterlage – Ersatzteilform.
PCLN: Unterlagenstift – Ersatzteilform.
PCLN: Unterlagenstift – Ersatzteilform.
PCLN: Schlüssel – Ersatzteilform.
PCLN: Schlüssel – Ersatzteilform.
PCLN: Austreiber für Unterlagenstift – Ersatzteilform.
PCLN: Austreiber für Unterlagenstift – Ersatzteilform.

Zu diesem Kapitel anfragen

PDNN / PSBN / PSDNN

Zu diesem Kapitel anfragen

PDNN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PDNN R/L 2525-15-3 DN□□1504□□ 25 25 150 12.5
EH-PDNN R/L 4025-15-3 DN□□1504□□ 40 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PDNN R/L 2525-15-3 DN□□1504□□ 25 37
EH-PDNN R/L 4025-15-3 DN□□1504□□ 25 37
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PDNN R/L 2525-15-3 LV4 LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDNN R/L 4025-15-3 LV4 LVSCR-0821 LVSD42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PDNN R/L 2525-15-3 LVSPS4
EH-PDNN R/L 4025-15-3 LVSPS4

Zu diesem Kapitel anfragen

PDNN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PDNN R/L 2020-15 DN□□1506□□ 20 20 125 8
EH-PDNN R/L 2525-15 DN□□1506□□ 25 25 150 12.5
EH-PDNN R/L 3232-15 DN□□1506□□ 32 32 150 16
EH-PDNN R/L 4025-15 DN□□1506□□ 40 25 170 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PDNN R/L 2020-15 DN□□1506□□ 20 37
EH-PDNN R/L 2525-15 DN□□1506□□ 25 37
EH-PDNN R/L 3232-15 DN□□1506□□ 32 37
EH-PDNN R/L 4025-15 DN□□1506□□ 32 37
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PDNN R/L 2020-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDNN R/L 2525-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDNN R/L 3232-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L
EH-PDNN R/L 4025-15 LV4B LVSCR-0821 LVSD42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PDNN R/L 2020-15 LVSPS4
EH-PDNN R/L 2525-15 LVSPS4
EH-PDNN R/L 3232-15 LVSPS4
EH-PDNN R/L 4025-15 LVSPS4

Zu diesem Kapitel anfragen

PSBN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PSBN R/L 1616-09 SN□□0903□□ 16 16 100 13
EH-PSBN R/L 2020-09 SN□□0903□□ 20 20 125 17

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PSBN R/L 1616-09 SN□□0903□□ 16 21
EH-PSBN R/L 2020-09 SN□□0903□□ 20 23
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PSBN R/L 1616-09 LV3 LVSCR-0617 LVSS32 LVSP3 W25L
EH-PSBN R/L 2020-09 LV3 LVSCR-0617 LVSS32 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PSBN R/L 1616-09 LVSPS3
EH-PSBN R/L 2020-09 LVSPS3

Zu diesem Kapitel anfragen

PSBN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PSBN R/L 2020-12 SN□□1204□□ 20 20 125 17
EH-PSBN R/L 2525-12 SN□□1204□□ 25 25 150 22
EH-PSBN R/L 3225-12 SN□□1204□□ 32 32 170 22
EH-PSBN R/L 3232-12 SN□□1204□□ 32 32 170 27

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PSBN R/L 2020-12 SN□□1204□□ 20 28
EH-PSBN R/L 2525-12 SN□□1204□□ 25 28
EH-PSBN R/L 3225-12 SN□□1204□□ 32 28
EH-PSBN R/L 3232-12 SN□□1204□□ 32 28
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PSBN R/L 2020-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSBN R/L 2525-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSBN R/L 3225-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSBN R/L 3232-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PSBN R/L 2020-12 LVSPS4
EH-PSBN R/L 2525-12 LVSPS4
EH-PSBN R/L 3225-12 LVSPS4
EH-PSBN R/L 3232-12 LVSPS4

Zu diesem Kapitel anfragen

PSDNN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PSDNN 1616-09 SN□□0903□□ 16 16 100 13

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PSDNN 1616-09 SN□□0903□□ 16 21
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PSDNN 1616-09 LV3 LVSCR0617 LVSS32 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PSDNN 1616-09 LVSPS3

Zu diesem Kapitel anfragen

PSDNN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PSDNN 2020-12 SN□□1204□□ 20 20 125 10
EH-PSDNN 2525-12 SN□□1204□□ 25 25 150 12.5
EH-PSDNN 3232-12 SN□□1204□□ 32 32 170 16

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PSDNN 2020-12 SN□□1204□□ 20 30
EH-PSDNN 2525-12 SN□□1204□□ 25 30
EH-PSDNN 3232-12 SN□□1204□□ 32 40
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PSDNN 2020-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSDNN 2525-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSDNN 3232-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PSDNN 2020-12 LVSPS4
EH-PSDNN 2525-12 LVSPS4
EH-PSDNN 3232-12 LVSPS4
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
PDNN: Spannhebel – Ersatzteilform.
PDNN: Spannhebel – Ersatzteilform.
PDNN: Schraube – Ersatzteilform.
PDNN: Schraube – Ersatzteilform.
PDNN: Unterlage – Ersatzteilform.
PDNN: Unterlage – Ersatzteilform.
PDNN: Unterlagenstift – Ersatzteilform.
PDNN: Unterlagenstift – Ersatzteilform.
PDNN: Schlüssel – Ersatzteilform.
PDNN: Schlüssel – Ersatzteilform.
PDNN: Austreiber für Unterlagenstift – Ersatzteilform.
PDNN: Austreiber für Unterlagenstift – Ersatzteilform.
PDNN: Spannhebel – Ersatzteilform.
PDNN: Spannhebel – Ersatzteilform.
PDNN: Schraube – Ersatzteilform.
PDNN: Schraube – Ersatzteilform.
PDNN: Unterlage – Ersatzteilform.
PDNN: Unterlage – Ersatzteilform.
PDNN: Unterlagenstift – Ersatzteilform.
PDNN: Unterlagenstift – Ersatzteilform.
PDNN: Schlüssel – Ersatzteilform.
PDNN: Schlüssel – Ersatzteilform.
PDNN: Austreiber für Unterlagenstift – Ersatzteilform.
PDNN: Austreiber für Unterlagenstift – Ersatzteilform.
PSBN: Spannhebel – Ersatzteilform.
PSBN: Spannhebel – Ersatzteilform.
PSBN: Schraube – Ersatzteilform.
PSBN: Schraube – Ersatzteilform.
PSBN: Unterlage – Ersatzteilform.
PSBN: Unterlage – Ersatzteilform.
PSBN: Unterlagenstift – Ersatzteilform.
PSBN: Unterlagenstift – Ersatzteilform.
PSBN: Schlüssel – Ersatzteilform.
PSBN: Schlüssel – Ersatzteilform.
PSBN: Austreiber für Unterlagenstift – Ersatzteilform.
PSBN: Austreiber für Unterlagenstift – Ersatzteilform.

Zu diesem Kapitel anfragen

PSSN / PTFN / PTTN

Zu diesem Kapitel anfragen

PSSN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PSSN R/L 1616-09 SN□□0903□□ 16 18 100 20

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PSSN R/L 1616-09 SN□□0903□□ 16 25
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PSSN R/L 1616-09 LV3 LVSCR0617 LVSS32 LVSP10 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PSSN R/L 1616-09 LVSPS3

Zu diesem Kapitel anfragen

PSSN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PSSN R/L 2020-12 SN□□1204□□ 20 20 125 25
EH-PSSN R/L 2525-12 SN□□1204□□ 25 25 150 32
EH-PSSN R/L 3232-12 SN□□1204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PSSN R/L 2020-12 SN□□1204□□ 20 30
EH-PSSN R/L 2525-12 SN□□1204□□ 25 36
EH-PSSN R/L 3232-12 SN□□1204□□ 32 40
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PSSN R/L 2020-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSSN R/L 2525-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L
EH-PSSN R/L 3232-12 LV4 LVSCR-0821 LVSS42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PSSN R/L 2020-12 LVSPS4
EH-PSSN R/L 2525-12 LVSPS4
EH-PSSN R/L 3232-12 LVSPS4

Zu diesem Kapitel anfragen

PTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTFN R/L 1616-16 TN□□1604□□ 16 16 100 20
EH-PTFN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-PTFN R/L 2525-16 TN□□1604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTFN R/L 1616-16 TN□□1604□□ 16 20
EH-PTFN R/L 2020-16 TN□□1604□□ 20 20
EH-PTFN R/L 2525-16 TN□□1604□□ 25 20
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTFN R/L 1616-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTFN R/L 2020-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTFN R/L 2525-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTFN R/L 1616-16 LVSPS3
EH-PTFN R/L 2020-16 LVSPS3
EH-PTFN R/L 2525-16 LVSPS3

Zu diesem Kapitel anfragen

PTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTFN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-PTFN R/L 3232-22 TN□□2204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTFN R/L 2525-22 TN□□2204□□ 25 25
EH-PTFN R/L 3232-22 TN□□2204□□ 32 25
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTFN R/L 2525-22 LV4 LVSCR-0821 LVST42 LVSP4 W30L
EH-PTFN R/L 3232-22 LV4 LVSCR-0821 LVST42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTFN R/L 2525-22 LVSPS4
EH-PTFN R/L 3232-22 LVSPS4

Zu diesem Kapitel anfragen

PTTN: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTTN R/L 1616-16 TN□□1604□□ 16 16 100 13
EH-PTTN R/L 2020-16 TN□□1604□□ 20 20 125 17
EH-PTTN R/L 2525-16 TN□□1604□□ 25 25 150 22

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTTN R/L 1616-16 TN□□1604□□ 16 25
EH-PTTN R/L 2020-16 TN□□1604□□ 20 25
EH-PTTN R/L 2525-16 TN□□1604□□ 25 32
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTTN R/L 1616-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTTN R/L 2020-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTTN R/L 2525-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTTN R/L 1616-16 LVSPS3
EH-PTTN R/L 2020-16 LVSPS3
EH-PTTN R/L 2525-16 LVSPS3

Zu diesem Kapitel anfragen

PTTN: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTTN R/L 2525-22 TN□□2204□□ 25 25 150 22

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTTN R/L 2525-22 TN□□2204□□ 25 32
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTTN R/L 2525-22 LV4 LVSCR-0821 LVST42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTTN R/L 2525-22 LVSPS4
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
PSSN: Spannhebel – Ersatzteilform.
PSSN: Spannhebel – Ersatzteilform.
PSSN: Schraube – Ersatzteilform.
PSSN: Schraube – Ersatzteilform.
PSSN: Unterlage – Ersatzteilform.
PSSN: Unterlage – Ersatzteilform.
PSSN: Unterlagenstift – Ersatzteilform.
PSSN: Unterlagenstift – Ersatzteilform.
PSSN: Schlüssel – Ersatzteilform.
PSSN: Schlüssel – Ersatzteilform.
PSSN: Austreiber für Unterlagenstift – Ersatzteilform.
PSSN: Austreiber für Unterlagenstift – Ersatzteilform.
PTFN: Spannhebel – Ersatzteilform.
PTFN: Spannhebel – Ersatzteilform.
PTFN: Schraube – Ersatzteilform.
PTFN: Schraube – Ersatzteilform.
PTFN: Unterlage – Ersatzteilform.
PTFN: Unterlage – Ersatzteilform.
PTFN: Unterlagenstift – Ersatzteilform.
PTFN: Unterlagenstift – Ersatzteilform.
PTFN: Schlüssel – Ersatzteilform.
PTFN: Schlüssel – Ersatzteilform.
PTFN: Austreiber für Unterlagenstift – Ersatzteilform.
PTFN: Austreiber für Unterlagenstift – Ersatzteilform.
PTFN: Spannhebel – Ersatzteilform.
PTFN: Spannhebel – Ersatzteilform.
PTFN: Schraube – Ersatzteilform.
PTFN: Schraube – Ersatzteilform.
PTFN: Unterlage – Ersatzteilform.
PTFN: Unterlage – Ersatzteilform.
PTFN: Unterlagenstift – Ersatzteilform.
PTFN: Unterlagenstift – Ersatzteilform.
PTFN: Schlüssel – Ersatzteilform.
PTFN: Schlüssel – Ersatzteilform.
PTFN: Austreiber für Unterlagenstift – Ersatzteilform.
PTFN: Austreiber für Unterlagenstift – Ersatzteilform.

Zu diesem Kapitel anfragen

MCMNN / PTGN / PWLN

Zu diesem Kapitel anfragen

MCMNN: Halter und Maße

Maße in mm. Werkzeugstellung: 50°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MCMNN 2020-12 CN□□1204□□ 20 20 125 10
EH-MCMNN 2525-12 CN□□1204□□ 25 25 150 12.5
EH-MCMNN 3232-12 CN□□1204□□ 32 32 170 16

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MCMNN 2020-12 CN□□1204□□ 20 32
EH-MCMNN 2525-12 CN□□1204□□ 25 32
EH-MCMNN 3232-12 CN□□1204□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MCMNN 2020-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L
EH-MCMNN 2525-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L
EH-MCMNN 3232-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

PTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTGN R/L 1212-11 TN□□1103□□ 12 12 80 16
EH-PTGN R/L 1616-11 TN□□1103□□ 16 16 100 20
EH-PTGN R/L 2020-11 TN□□1103□□ 20 20 125 25
EH-PTGN R/L 2525-11 TN□□1103□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTGN R/L 1212-11 TN□□1103□□ 12 16
EH-PTGN R/L 1616-11 TN□□1103□□ 16 18
EH-PTGN R/L 2020-11 TN□□1103□□ 20 19
EH-PTGN R/L 2525-11 TN□□1103□□ 25 20
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTGN R/L 1212-11 LV2 LVSCR-0509B - - W20L
EH-PTGN R/L 1616-11 LV2 LVSCR-0509B - - W20L
EH-PTGN R/L 2020-11 LV2 LVSCR-0509B - - W20L
EH-PTGN R/L 2525-11 LV2 LVSCR-0509B - - W20L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTGN R/L 1212-11 -
EH-PTGN R/L 1616-11 -
EH-PTGN R/L 2020-11 -
EH-PTGN R/L 2525-11 -

Zu diesem Kapitel anfragen

PTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTGN R/L 1616-16 TN□□1604□□ 16 16 100 20
EH-PTGN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-PTGN R/L 2525-16 TN□□1604□□ 25 25 150 32
EH-PTGN R/L 3232-16 TN□□1604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTGN R/L 1616-16 TN□□1604□□ 16 20
EH-PTGN R/L 2020-16 TN□□1604□□ 20 20
EH-PTGN R/L 2525-16 TN□□1604□□ 25 20
EH-PTGN R/L 3232-16 TN□□1604□□ 32 20
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTGN R/L 1616-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTGN R/L 2020-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTGN R/L 2525-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L
EH-PTGN R/L 3232-16 LV3 LVSCR-0617 LVST317 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTGN R/L 1616-16 LVSPS3
EH-PTGN R/L 2020-16 LVSPS3
EH-PTGN R/L 2525-16 LVSPS3
EH-PTGN R/L 3232-16 LVSPS3

Zu diesem Kapitel anfragen

PTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PTGN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-PTGN R/L 3232-22 TN□□2204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PTGN R/L 2525-22 TN□□2204□□ 25 28
EH-PTGN R/L 3232-22 TN□□2204□□ 32 28
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PTGN R/L 2525-22 LV4 LVSCR-0821 LVST42 LVSP4 W30L
EH-PTGN R/L 3232-22 LV4 LVSCR-0821 LVST42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PTGN R/L 2525-22 LVSPS4
EH-PTGN R/L 3232-22 LVSPS4

Zu diesem Kapitel anfragen

PWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PWLN R/L 1616-06 WN□□0604□□ 16 16 100 20
EH-PWLN R/L 2020-06 WN□□0604□□ 20 20 125 25
EH-PWLN R/L 2525-06 WN□□0604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PWLN R/L 1616-06 WN□□0604□□ 16 20
EH-PWLN R/L 2020-06 WN□□0604□□ 20 20
EH-PWLN R/L 2525-06 WN□□0604□□ 25 20
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PWLN R/L 1616-06 LV3 LVSCR-0617 LVSW-317 LVSP3 W25L
EH-PWLN R/L 2020-06 LV3 LVSCR-0617 LVSW-317 LVSP3 W25L
EH-PWLN R/L 2525-06 LV3 LVSCR-0617 LVSW-317 LVSP3 W25L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PWLN R/L 1616-06 LVSPS3
EH-PWLN R/L 2020-06 LVSPS3
EH-PWLN R/L 2525-06 LVSPS3

Zu diesem Kapitel anfragen

PWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-PWLN R/L 2020-08 WN□□0804□□ 20 20 125 25
EH-PWLN R/L 2525-08 WN□□0804□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-PWLN R/L 2020-08 WN□□0804□□ 20 26
EH-PWLN R/L 2525-08 WN□□0804□□ 25 26
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Schlüssel
EH-PWLN R/L 2020-08 LV4 LVSCR-0821 LVSW42 LVSP4 W30L
EH-PWLN R/L 2525-08 LV4 LVSCR-0821 LVSW42 LVSP4 W30L

Maß-/Datenblock 2.

Artikel Austreiber für Unterlagenstift
EH-PWLN R/L 2020-08 LVSPS4
EH-PWLN R/L 2525-08 LVSPS4
PTGN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PTGN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MCMNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MCMNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PTGN: Spannhebel – Ersatzteilform.
PTGN: Spannhebel – Ersatzteilform.
PTGN: Schraube – Ersatzteilform.
PTGN: Schraube – Ersatzteilform.
PTGN: Unterlage – Ersatzteilform.
PTGN: Unterlage – Ersatzteilform.
PTGN: Unterlagenstift – Ersatzteilform.
PTGN: Unterlagenstift – Ersatzteilform.
PTGN: Schlüssel – Ersatzteilform.
PTGN: Schlüssel – Ersatzteilform.
PTGN: Austreiber für Unterlagenstift – Ersatzteilform.
PTGN: Austreiber für Unterlagenstift – Ersatzteilform.
PTGN: Spannhebel – Ersatzteilform.
PTGN: Spannhebel – Ersatzteilform.
PTGN: Schraube – Ersatzteilform.
PTGN: Schraube – Ersatzteilform.
PTGN: Unterlage – Ersatzteilform.
PTGN: Unterlage – Ersatzteilform.
PTGN: Unterlagenstift – Ersatzteilform.
PTGN: Unterlagenstift – Ersatzteilform.
PTGN: Schlüssel – Ersatzteilform.
PTGN: Schlüssel – Ersatzteilform.
PTGN: Austreiber für Unterlagenstift – Ersatzteilform.
PTGN: Austreiber für Unterlagenstift – Ersatzteilform.
PTGN: Spannhebel – Ersatzteilform.
PTGN: Spannhebel – Ersatzteilform.
PTGN: Schraube – Ersatzteilform.
PTGN: Schraube – Ersatzteilform.
PTGN: Unterlage – Ersatzteilform.
PTGN: Unterlage – Ersatzteilform.
PTGN: Unterlagenstift – Ersatzteilform.
PTGN: Unterlagenstift – Ersatzteilform.
PTGN: Schlüssel – Ersatzteilform.
PTGN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

MCLN / MDNNN / MDQN

Zu diesem Kapitel anfragen

MCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MCLN R/L 1616-09 CN□□0903□□ 16 16 100 20
EH-MCLN R/L 2020-09 CN□□0903□□ 20 20 125 25
EH-MCLN R/L 2525-09 CN□□0903□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MCLN R/L 1616-09 CN□□0903□□ 16 25
EH-MCLN R/L 2020-09 CN□□0903□□ 20 25
EH-MCLN R/L 2525-09 CN□□0903□□ 25 25
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MCLN R/L 1616-09 MCL7N MCSR-10-32-19 MSC32 MSP3DS W23.8L / W19.8L
EH-MCLN R/L 2020-09 MCL7N MCSR-10-32-19 MSC32 MSP3DS W23.8L / W19.8L
EH-MCLN R/L 2525-09 MCL7N MCSR-10-32-19 MSC32 MSP3DS W23.8L / W19.8L

Zu diesem Kapitel anfragen

MCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MCLN R/L 2020-12 CN□□1204□□ 20 20 125 25
EH-MCLN R/L 2525-12 CN□□1204□□ 25 25 150 32
EH-MCLN R/L 3225-12 CN□□1204□□ 32 25 170 32
EH-MCLN R/L 3232-12 CN□□1204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MCLN R/L 2020-12 CN□□1204□□ 20 32
EH-MCLN R/L 2525-12 CN□□1204□□ 25 32
EH-MCLN R/L 3225-12 CN□□1204□□ 32 32
EH-MCLN R/L 3232-12 CN□□1204□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MCLN R/L 2020-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L
EH-MCLN R/L 2525-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L
EH-MCLN R/L 3225-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L
EH-MCLN R/L 3232-12 MCL6N MCSR-1/4-25 MSC43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

MDNNN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDNNN 2525-15-3 DN□□1504□□ 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDNNN 2525-15-3 DN□□1504□□ 25 41
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDNNN 2525-15-3 MCL8N MCSR-5/16-32 MSD43 MSP4D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MDNNN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDNNN 2525-15 DN□□1506□□ 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDNNN 2525-15 DN□□1506□□ 25 41
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDNNN 2525-15 MCL8N MCSR-5/16-32 MSD43 MSP4DL W39.7L / W23.8L

Zu diesem Kapitel anfragen

MDQN: Halter und Maße

Maße in mm. Werkzeugstellung: 107.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDQN R/L 2525-15-3 DN□□1504□□ 25 25 150 32
EH-MDQN R/L 3232-15-3 DN□□1504□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDQN R/L 2525-15-3 DN□□1504□□ 25 36
EH-MDQN R/L 3232-15-3 DN□□1504□□ 32 36
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDQN R/L 2525-15-3 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L
EH-MDQN R/L 3232-15-3 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

MDQN: Halter und Maße

Maße in mm. Werkzeugstellung: 107.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDQN R/L 2525-15 DN□□1506□□ 25 25 150 32
EH-MDQN R/L 3232-15 DN□□1506□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDQN R/L 2525-15 DN□□1506□□ 25 36
EH-MDQN R/L 3232-15 DN□□1506□□ 32 36
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDQN R/L 2525-15 MCL6N MCSR-1/4-25 MSD43 MSP4DL W31.8L / W23.8L
EH-MDQN R/L 3232-15 MCL6N MCSR-1/4-25 MSD43 MSP4DL W31.8L / W23.8L
MCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDNNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDNNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDQN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDQN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MCLN: Spannpratze – Ersatzteilform.
MCLN: Spannpratze – Ersatzteilform.
MCLN: Spannschraube – Ersatzteilform.
MCLN: Spannschraube – Ersatzteilform.
MCLN: Unterlage – Ersatzteilform.
MCLN: Unterlage – Ersatzteilform.
MCLN: Unterlagenstift – Ersatzteilform.
MCLN: Unterlagenstift – Ersatzteilform.
MCLN: Schlüssel – Ersatzteilform.
MCLN: Schlüssel – Ersatzteilform.
MCLN: Spannpratze – Ersatzteilform.
MCLN: Spannpratze – Ersatzteilform.
MCLN: Spannschraube – Ersatzteilform.
MCLN: Spannschraube – Ersatzteilform.
MCLN: Unterlage – Ersatzteilform.
MCLN: Unterlage – Ersatzteilform.
MCLN: Unterlagenstift – Ersatzteilform.
MCLN: Unterlagenstift – Ersatzteilform.
MCLN: Schlüssel – Ersatzteilform.
MCLN: Schlüssel – Ersatzteilform.
MDNNN: Spannpratze – Ersatzteilform.
MDNNN: Spannpratze – Ersatzteilform.
MDNNN: Spannschraube – Ersatzteilform.
MDNNN: Spannschraube – Ersatzteilform.
MDNNN: Unterlage – Ersatzteilform.
MDNNN: Unterlage – Ersatzteilform.
MDNNN: Unterlagenstift – Ersatzteilform.
MDNNN: Unterlagenstift – Ersatzteilform.
MDNNN: Schlüssel – Ersatzteilform.
MDNNN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

MDJN / MSBN / MSKN

Zu diesem Kapitel anfragen

MDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDJN R/L 2020-11 DN□□1104□□ 20 20 125 25
EH-MDJN R/L 2525-11 DN□□1104□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDJN R/L 2020-11 DN□□1104□□ 20 32
EH-MDJN R/L 2525-11 DN□□1104□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDJN R/L 2020-11 MCL6N MCSR-1/4-19 MSD32 MSP3D W31.8L / W19.8L
EH-MDJN R/L 2525-11 MCL6N MCSR-1/4-19 MSD32 MSP3D W31.8L / W19.8L

Zu diesem Kapitel anfragen

MDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDJN R/L 2020-15-3 DN□□1504□□ 20 20 125 25
EH-MDJN R/L 2525-15-3 DN□□1504□□ 25 25 150 32
EH-MDJN R/L 3232-15-3 DN□□1504□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDJN R/L 2020-15-3 DN□□1504□□ 20 36
EH-MDJN R/L 2525-15-3 DN□□1504□□ 25 36
EH-MDJN R/L 3232-15-3 DN□□1504□□ 32 36
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDJN R/L 2020-15-3 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L
EH-MDJN R/L 2525-15-3 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L
EH-MDJN R/L 3232-15-3 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

MDJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MDJN R/L 2020-15 DN□□1506□□ 20 20 125 25
EH-MDJN R/L 2525-15 DN□□1506□□ 25 25 150 32
EH-MDJN R/L 3232-15 DN□□1506□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MDJN R/L 2020-15 DN□□1506□□ 20 36
EH-MDJN R/L 2525-15 DN□□1506□□ 25 36
EH-MDJN R/L 3232-15 DN□□1506□□ 32 36
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MDJN R/L 2020-15 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L
EH-MDJN R/L 2525-15 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L
EH-MDJN R/L 3232-15 MCL6N MCSR-1/4-25 MSD43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

MSBN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSBN R/L 2020-12 SN□□1204□□ 20 20 125 17
EH-MSBN R/L 2525-12 SN□□1204□□ 25 25 150 22

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSBN R/L 2020-12 SN□□1204□□ 20 32
EH-MSBN R/L 2525-12 SN□□1204□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSBN R/L 2020-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L
EH-MSBN R/L 2525-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MSKN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSKN R/L 1616-09 SN□□0903□□ 16 16 100 20
EH-MSKN R/L 2020-09 SN□□0903□□ 20 20 125 22

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSKN R/L 1616-09 SN□□0903□□ 16 28
EH-MSKN R/L 2020-09 SN□□0903□□ 20 28
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSKN R/L 1616-09 MCL7N MCSR-10-32-19 MSS32 MSP3DS W19.8L / W23.8L
EH-MSKN R/L 2020-09 MCL7N MCSR-10-32-19 MSS32 MSP3DS W19.8L / W23.8L

Zu diesem Kapitel anfragen

MSKN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSKN R/L 2020-12 SN□□1204□□ 20 20 125 25
EH-MSKN R/L 2525-12 SN□□1204□□ 25 25 150 32
EH-MSKN R/L 3225-12 SN□□1204□□ 32 32 170 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSKN R/L 2020-12 SN□□1204□□ 20 32
EH-MSKN R/L 2525-12 SN□□1204□□ 25 32
EH-MSKN R/L 3225-12 SN□□1204□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSKN R/L 2020-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L
EH-MSKN R/L 2525-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L
EH-MSKN R/L 3225-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L
MDJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSBN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSBN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSKN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSKN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDJN: Spannpratze – Ersatzteilform.
MDJN: Spannpratze – Ersatzteilform.
MDJN: Spannschraube – Ersatzteilform.
MDJN: Spannschraube – Ersatzteilform.
MDJN: Unterlage – Ersatzteilform.
MDJN: Unterlage – Ersatzteilform.
MDJN: Unterlagenstift – Ersatzteilform.
MDJN: Unterlagenstift – Ersatzteilform.
MDJN: Schlüssel – Ersatzteilform.
MDJN: Schlüssel – Ersatzteilform.
MDJN: Spannpratze – Ersatzteilform.
MDJN: Spannpratze – Ersatzteilform.
MDJN: Spannschraube – Ersatzteilform.
MDJN: Spannschraube – Ersatzteilform.
MDJN: Unterlage – Ersatzteilform.
MDJN: Unterlage – Ersatzteilform.
MDJN: Unterlagenstift – Ersatzteilform.
MDJN: Unterlagenstift – Ersatzteilform.
MDJN: Schlüssel – Ersatzteilform.
MDJN: Schlüssel – Ersatzteilform.
MDJN: Spannpratze – Ersatzteilform.
MDJN: Spannpratze – Ersatzteilform.
MDJN: Spannschraube – Ersatzteilform.
MDJN: Spannschraube – Ersatzteilform.
MDJN: Unterlage – Ersatzteilform.
MDJN: Unterlage – Ersatzteilform.
MDJN: Unterlagenstift – Ersatzteilform.
MDJN: Unterlagenstift – Ersatzteilform.
MDJN: Schlüssel – Ersatzteilform.
MDJN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

MSRN / MSSN / MTENN

Zu diesem Kapitel anfragen

MSRN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSRN R/L 1616-09 SN□□0903□□ 16 16 100 17
EH-MSRN R/L 2020-09 SN□□0903□□ 20 20 125 22

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSRN R/L 1616-09 SN□□0903□□ 16 28
EH-MSRN R/L 2020-09 SN□□0903□□ 20 28
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSRN R/L 1616-09 MCL7N MCSR-10-32-19 MSS32 MSP3DS W19.8L / W23.8L
EH-MSRN R/L 2020-09 MCL7N MCSR-10-32-19 MSS32 MSP3DS W19.8L / W23.8L

Zu diesem Kapitel anfragen

MSRN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSRN R/L 2020-12 SN□□1204□□ 20 20 125 22
EH-MSRN R/L 2525-12 SN□□1204□□ 25 25 150 27

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSRN R/L 2020-12 SN□□1204□□ 20 32
EH-MSRN R/L 2525-12 SN□□1204□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSRN R/L 2020-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L
EH-MSRN R/L 2525-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MSSN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSSN R/L 1616-09 SN□□0903□□ 16 16 100 20
EH-MSSN R/L 2020-09 SN□□0903□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSSN R/L 1616-09 SN□□0903□□ 16 28
EH-MSSN R/L 2020-09 SN□□0903□□ 20 28
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSSN R/L 1616-09 MCL7N MCSR-10-32-19 MSS32 MSP3DS W19.8L / W23.8L
EH-MSSN R/L 2020-09 MCL7N MCSR-10-32-19 MSS32 MSP3DS W19.8L / W23.8L

Zu diesem Kapitel anfragen

MSSN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MSSN R/L 2020-12 SN□□1204□□ 20 20 125 25
EH-MSSN R/L 2525-12 SN□□1204□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MSSN R/L 2020-12 SN□□1204□□ 20 32
EH-MSSN R/L 2525-12 SN□□1204□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MSSN R/L 2020-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L
EH-MSSN R/L 2525-12 MCL8N1 MCSR-5/16-32 MSS43 MSP4D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MTENN: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTENN 2020-16 TN□□1604□□ 20 20 125 10
EH-MTENN 2525-16 TN□□1604□□ 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTENN 2020-16 TN□□1604□□ 20 32
EH-MTENN 2525-16 TN□□1604□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTENN 2020-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L
EH-MTENN 2525-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L

Zu diesem Kapitel anfragen

MTENN: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTENN 2525-22 TN□□2204□□ 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTENN 2525-22 TN□□2204□□ 25 35
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTENN 2525-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L
MSRN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSRN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSSN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSSN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTENN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTENN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSRN: Spannpratze – Ersatzteilform.
MSRN: Spannpratze – Ersatzteilform.
MSRN: Spannschraube – Ersatzteilform.
MSRN: Spannschraube – Ersatzteilform.
MSRN: Unterlage – Ersatzteilform.
MSRN: Unterlage – Ersatzteilform.
MSRN: Unterlagenstift – Ersatzteilform.
MSRN: Unterlagenstift – Ersatzteilform.
MSRN: Schlüssel – Ersatzteilform.
MSRN: Schlüssel – Ersatzteilform.
MSRN: Spannpratze – Ersatzteilform.
MSRN: Spannpratze – Ersatzteilform.
MSRN: Spannschraube – Ersatzteilform.
MSRN: Spannschraube – Ersatzteilform.
MSRN: Unterlage – Ersatzteilform.
MSRN: Unterlage – Ersatzteilform.
MSRN: Unterlagenstift – Ersatzteilform.
MSRN: Unterlagenstift – Ersatzteilform.
MSRN: Schlüssel – Ersatzteilform.
MSRN: Schlüssel – Ersatzteilform.
MSSN: Spannpratze – Ersatzteilform.
MSSN: Spannpratze – Ersatzteilform.
MSSN: Spannschraube – Ersatzteilform.
MSSN: Spannschraube – Ersatzteilform.
MSSN: Unterlage – Ersatzteilform.
MSSN: Unterlage – Ersatzteilform.
MSSN: Unterlagenstift – Ersatzteilform.
MSSN: Unterlagenstift – Ersatzteilform.
MSSN: Schlüssel – Ersatzteilform.
MSSN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

MTFN / MTGN / MTJN

Zu diesem Kapitel anfragen

MTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTFN R/L 1616-16 TN□□1604□□ 16 16 100 20
EH-MTFN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-MTFN R/L 2525-16 TN□□1604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTFN R/L 1616-16 TN□□1604□□ 16 32
EH-MTFN R/L 2020-16 TN□□1604□□ 20 32
EH-MTFN R/L 2525-16 TN□□1604□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTFN R/L 1616-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L
EH-MTFN R/L 2020-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L
EH-MTFN R/L 2525-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L

Zu diesem Kapitel anfragen

MTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTFN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-MTFN R/L 3232-22 TN□□2204□□ 32 32 170 40
EH-MTFN R/L 4040-22 TN□□2204□□ 40 40 250 50

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTFN R/L 2525-22 TN□□2204□□ 25 32
EH-MTFN R/L 3232-22 TN□□2204□□ 32 32
EH-MTFN R/L 4040-22 TN□□2204□□ 40 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTFN R/L 2525-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L
EH-MTFN R/L 3232-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L
EH-MTFN R/L 4040-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTGN R/L 1616-16 TN□□1604□□ 16 16 100 20
EH-MTGN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-MTGN R/L 2525-16 TN□□1604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTGN R/L 1616-16 TN□□1604□□ 16 32
EH-MTGN R/L 2020-16 TN□□1604□□ 20 32
EH-MTGN R/L 2525-16 TN□□1604□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTGN R/L 1616-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L
EH-MTGN R/L 2020-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L
EH-MTGN R/L 2525-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L

Zu diesem Kapitel anfragen

MTGN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTGN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-MTGN R/L 3232-22 TN□□2204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTGN R/L 2525-22 TN□□2204□□ 25 32
EH-MTGN R/L 3232-22 TN□□2204□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTGN R/L 2525-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L
EH-MTGN R/L 3232-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MTJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTJN R/L 2020-16 TN□□1604□□ 20 20 125 25
EH-MTJN R/L 2525-16 TN□□1604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTJN R/L 2020-16 TN□□1604□□ 20 32
EH-MTJN R/L 2525-16 TN□□1604□□ 25 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTJN R/L 2020-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L
EH-MTJN R/L 2525-16 MCL7N MCSR-10-32-19 MST32 MSP3D W23.8L / W19.8L

Zu diesem Kapitel anfragen

MTJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MTJN R/L 2525-22 TN□□2204□□ 25 25 150 32
EH-MTJN R/L 3232-22 TN□□2204□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MTJN R/L 2525-22 TN□□2204□□ 25 32
EH-MTJN R/L 3232-22 TN□□2204□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MTJN R/L 2525-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L
EH-MTJN R/L 3232-22 MCL8N1 MCSR-5/16-32 MST43 MSP4D W39.7L / W23.8L
MTFN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTFN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTGN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTGN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTFN: Spannpratze – Ersatzteilform.
MTFN: Spannpratze – Ersatzteilform.
MTFN: Spannschraube – Ersatzteilform.
MTFN: Spannschraube – Ersatzteilform.
MTFN: Unterlage – Ersatzteilform.
MTFN: Unterlage – Ersatzteilform.
MTFN: Unterlagenstift – Ersatzteilform.
MTFN: Unterlagenstift – Ersatzteilform.
MTFN: Schlüssel – Ersatzteilform.
MTFN: Schlüssel – Ersatzteilform.
MTFN: Spannpratze – Ersatzteilform.
MTFN: Spannpratze – Ersatzteilform.
MTFN: Spannschraube – Ersatzteilform.
MTFN: Spannschraube – Ersatzteilform.
MTFN: Unterlage – Ersatzteilform.
MTFN: Unterlage – Ersatzteilform.
MTFN: Unterlagenstift – Ersatzteilform.
MTFN: Unterlagenstift – Ersatzteilform.
MTFN: Schlüssel – Ersatzteilform.
MTFN: Schlüssel – Ersatzteilform.
MTGN: Spannpratze – Ersatzteilform.
MTGN: Spannpratze – Ersatzteilform.
MTGN: Spannschraube – Ersatzteilform.
MTGN: Spannschraube – Ersatzteilform.
MTGN: Unterlage – Ersatzteilform.
MTGN: Unterlage – Ersatzteilform.
MTGN: Unterlagenstift – Ersatzteilform.
MTGN: Unterlagenstift – Ersatzteilform.
MTGN: Schlüssel – Ersatzteilform.
MTGN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

MVJN / MVQN / MVWNN

Zu diesem Kapitel anfragen

MVJN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MVJN R/L 2020-16 VN□□1604□□ 20 20 125 25
EH-MVJN R/L 2525-16 VN□□1604□□ 25 25 150 32
EH-MVJN R/L 3232-16 VN□□1604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MVJN R/L 2020-16 VN□□1604□□ 20 37
EH-MVJN R/L 2525-16 VN□□1604□□ 25 37
EH-MVJN R/L 3232-16 VN□□1604□□ 32 37
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MVJN R/L 2020-16 MCL8N1 MCSR-5/16-32 MSV32 MSP3D W39.7L / W23.8L
EH-MVJN R/L 2525-16 MCL8N1 MCSR-5/16-32 MSV32 MSP3D W39.7L / W23.8L
EH-MVJN R/L 3232-16 MCL8N1 MCSR-5/16-32 MSV32 MSP3D W39.7L / W23.8L

Zu diesem Kapitel anfragen

MVQN: Halter und Maße

Maße in mm. Werkzeugstellung: 117.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MVQN R/L 2020-16 VN□□1604□□ 20 20 125 25
EH-MVQN R/L 2525-16 VN□□1604□□ 25 25 150 32
EH-MVQN R/L 3232-16 VN□□1604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MVQN R/L 2020-16 VN□□1604□□ 20 42
EH-MVQN R/L 2525-16 VN□□1604□□ 25 42
EH-MVQN R/L 3232-16 VN□□1604□□ 32 37
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MVQN R/L 2020-16 MCL8N2 MSV32 MSP3D W39.7L / W19.8L
EH-MVQN R/L 2525-16 MCL8N2 MSV32 MSP3D W39.7L / W19.8L
EH-MVQN R/L 3232-16 MCL8N2 MSV32 MSP3D W39.7L / W19.8L

Zu diesem Kapitel anfragen

MVWNN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MVWNN 2020-16 VN□□1604□□ 20 20 125 25
EH-MVWNN 2525-16 VN□□1604□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MVWNN 2020-16 VN□□1604□□ 20 42
EH-MVWNN 2525-16 VN□□1604□□ 25 42
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MVWNN 2020-16 MCL8N2 MSV32 MSP3D W39.7L / W19.8L
EH-MVWNN 2525-16 MCL8N2 MSV32 MSP3D W39.7L / W19.8L
MVJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVJN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVQN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVQN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVWNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVWNN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVJN: Spannpratze – Ersatzteilform.
MVJN: Spannpratze – Ersatzteilform.
MVJN: Spannschraube – Ersatzteilform.
MVJN: Spannschraube – Ersatzteilform.
MVJN: Unterlage – Ersatzteilform.
MVJN: Unterlage – Ersatzteilform.
MVJN: Unterlagenstift – Ersatzteilform.
MVJN: Unterlagenstift – Ersatzteilform.
MVJN: Schlüssel – Ersatzteilform.
MVJN: Schlüssel – Ersatzteilform.
MVQN: Spannpratze – Ersatzteilform.
MVQN: Spannpratze – Ersatzteilform.
MVQN: Spannschraube – Ersatzteilform.
MVQN: Spannschraube – Ersatzteilform.
MVQN: Unterlage – Ersatzteilform.
MVQN: Unterlage – Ersatzteilform.
MVQN: Unterlagenstift – Ersatzteilform.
MVQN: Unterlagenstift – Ersatzteilform.
MVQN: Schlüssel – Ersatzteilform.
MVQN: Schlüssel – Ersatzteilform.
MVWNN: Spannpratze – Ersatzteilform.
MVWNN: Spannpratze – Ersatzteilform.
MVWNN: Spannschraube – Ersatzteilform.
MVWNN: Spannschraube – Ersatzteilform.
MVWNN: Unterlage – Ersatzteilform.
MVWNN: Unterlage – Ersatzteilform.
MVWNN: Unterlagenstift – Ersatzteilform.
MVWNN: Unterlagenstift – Ersatzteilform.
MVWNN: Schlüssel – Ersatzteilform.
MVWNN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

MWLN / SCAC / SCLC

Zu diesem Kapitel anfragen

MWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MWLN R/L 2020-06 WN□□0604□□ 20 20 125 25
EH-MWLN R/L 2525-06 WN□□0604□□ 25 25 150 32
EH-MWLN R/L 3232-06 WN□□0604□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MWLN R/L 2020-06 WN□□0604□□ 20 32
EH-MWLN R/L 2525-06 WN□□0604□□ 25 32
EH-MWLN R/L 3232-06 WN□□0604□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MWLN R/L 2020-06 MCL7N MCSR-10-32-19 MSW32 MSP3D W23.8L / W19.8L
EH-MWLN R/L 2525-06 MCL7N MCSR-10-32-19 MSW32 MSP3D W23.8L / W19.8L
EH-MWLN R/L 3232-06 MCL7N MCSR-10-32-19 MSW32 MSP3D W23.8L / W19.8L

Zu diesem Kapitel anfragen

MWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-MWLN R/L 2020-08 WN□□0804□□ 20 20 125 25
EH-MWLN R/L 2525-08 WN□□0804□□ 25 25 150 32
EH-MWLN R/L 3232-08 WN□□0804□□ 32 32 170 40

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-MWLN R/L 2020-08 WN□□0804□□ 20 32
EH-MWLN R/L 2525-08 WN□□0804□□ 25 32
EH-MWLN R/L 3232-08 WN□□0804□□ 32 32
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-MWLN R/L 2020-08 MCL6N MCSR-1/4-21 MSW43 MSP4D HW31.8L / HW23.8L
EH-MWLN R/L 2525-08 MCL6N MCSR-1/4-21 MSW43 MSP4D HW31.8L / HW23.8L
EH-MWLN R/L 3232-08 MCL6N MCSR-1/4-21 MSW43 MSP4D HW31.8L / HW23.8L

Zu diesem Kapitel anfragen

SCAC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SCAC R/L 1010-06 CC□□0602□□ 10 10 70 10.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SCAC R/L 1010-06 CC□□0602□□ 10
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SCAC R/L 1010-06 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SCAC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SCAC R/L 1212-09 CC□□09T3□□ 12 12 80 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SCAC R/L 1212-09 CC□□09T3□□ 12
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SCAC R/L 1212-09 SCR03058 - - TW15P

Zu diesem Kapitel anfragen

SCLC: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SCLC R/L 0808-06 CC□□0602□□ 08 08 60 10
EH-SCLC R/L 1010-06 CC□□0602□□ 10 10 70 16

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SCLC R/L 0808-06 CC□□0602□□ 08 10
EH-SCLC R/L 1010-06 CC□□0602□□ 10 10
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SCLC R/L 0808-06 SCR02565 - - TW07P
EH-SCLC R/L 1010-06 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SCLC: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SCLC R/L 1212-09 CC□□09T3□□ 12 12 80 20
EH-SCLC R/L 1616-09 CC□□09T3□□ 16 16 100 20
EH-SCLC R/L 2020-09 CC□□09T3□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SCLC R/L 1212-09 CC□□09T3□□ 12 16
EH-SCLC R/L 1616-09 CC□□09T3□□ 16 16
EH-SCLC R/L 2020-09 CC□□09T3□□ 20 16
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SCLC R/L 1212-09 SCR03058 - - TW15P
EH-SCLC R/L 1616-09 SCR03058 - - TW15P
EH-SCLC R/L 2020-09 SCR03058 - - TW15P

Zu diesem Kapitel anfragen

SCLC: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SCLC R/L 2020-12 CC□□1204□□ 20 20 125 25
EH-SCLC R/L 2525-12 CC□□1204□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SCLC R/L 2020-12 CC□□1204□□ 20 25
EH-SCLC R/L 2525-12 CC□□1204□□ 25 26
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SCLC R/L 2020-12 SCR0411F SSC42 SSCR0610 TW15P / W40L
EH-SCLC R/L 2525-12 SCR0411F SSC42 SSCR0610 TW15P / W40L
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
MWLN: Spannpratze – Ersatzteilform.
MWLN: Spannpratze – Ersatzteilform.
MWLN: Spannschraube – Ersatzteilform.
MWLN: Spannschraube – Ersatzteilform.
MWLN: Unterlage – Ersatzteilform.
MWLN: Unterlage – Ersatzteilform.
MWLN: Unterlagenstift – Ersatzteilform.
MWLN: Unterlagenstift – Ersatzteilform.
MWLN: Schlüssel – Ersatzteilform.
MWLN: Schlüssel – Ersatzteilform.
MWLN: Spannpratze – Ersatzteilform.
MWLN: Spannpratze – Ersatzteilform.
MWLN: Spannschraube – Ersatzteilform.
MWLN: Spannschraube – Ersatzteilform.
MWLN: Unterlage – Ersatzteilform.
MWLN: Unterlage – Ersatzteilform.
MWLN: Unterlagenstift – Ersatzteilform.
MWLN: Unterlagenstift – Ersatzteilform.
SCAC: Schraube – Ersatzteilform.
SCAC: Schraube – Ersatzteilform.
SCAC: Unterlage – Ersatzteilform.
SCAC: Unterlage – Ersatzteilform.
SCAC: Unterlagenschraube – Ersatzteilform.
SCAC: Unterlagenschraube – Ersatzteilform.
SCAC: Schlüssel – Ersatzteilform.
SCAC: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

SDAC / SDJC / SDNCN

Zu diesem Kapitel anfragen

SDAC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDAC R/L 1010-07 DC□□0702□□ 10 10 70 10.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SDAC R/L 1010-07 DC□□0702□□ 10
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDAC R/L 1010-07 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SDAC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDAC R/L 1212-11 DC□□11T3□□ 12 12 80 12.5
EH-SDAC R/L 1616-11 DC□□11T3□□ 16 16 100 16.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SDAC R/L 1212-11 DC□□11T3□□ 12
EH-SDAC R/L 1616-11 DC□□11T3□□ 16
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDAC R/L 1212-11 SCR03058 - - TW15P
EH-SDAC R/L 1616-11 SCR03512 SSD32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SDJC: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDJC R/L 1010-07 DC□□0702□□ 10 10 70 12
EH-SDJC R/L 1212-07 DC□□0702□□ 12 12 80 16
EH-SDJC R/L 1616-07 DC□□0702□□ 16 16 100 20
EH-SDJC R/L 2020-07 DC□□0702□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SDJC R/L 1010-07 DC□□0702□□ 10 15
EH-SDJC R/L 1212-07 DC□□0702□□ 12 15
EH-SDJC R/L 1616-07 DC□□0702□□ 16 18
EH-SDJC R/L 2020-07 DC□□0702□□ 20 15
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDJC R/L 1010-07 SCR02565 - - TW07P
EH-SDJC R/L 1212-07 SCR02565 - - TW07P
EH-SDJC R/L 1616-07 SCR02565 - - TW07P
EH-SDJC R/L 2020-07 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SDJC: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDJC R/L 1212-11 DC□□11T3□□ 12 12 80 16
EH-SDJC R/L 1616-11 DC□□11T3□□ 16 16 100 20
EH-SDJC R/L 2020-11 DC□□11T3□□ 20 20 125 25
EH-SDJC R/L 2525-11 DC□□11T3□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SDJC R/L 1212-11 DC□□11T3□□ 12 15
EH-SDJC R/L 1616-11 DC□□11T3□□ 16 24
EH-SDJC R/L 2020-11 DC□□11T3□□ 20 24
EH-SDJC R/L 2525-11 DC□□11T3□□ 25 29
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDJC R/L 1212-11 SCR03512 SSD32 SSCR0509 TW15P / W35L
EH-SDJC R/L 1616-11 SCR03512 SSD32 SSCR0509 TW15P / W35L
EH-SDJC R/L 2020-11 SCR03512 SSD32 SSCR0509 TW15P / W35L
EH-SDJC R/L 2525-11 SCR03512 SSD32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SDNCN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDNCN 1010-07 DC□□0702□□ 10 10 70 5
EH-SDNCN 1212-07 DC□□0702□□ 12 12 80 6

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SDNCN 1010-07 DC□□0702□□ 10
EH-SDNCN 1212-07 DC□□0702□□ 12
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDNCN 1010-07 SCR02565 - - TW07P
EH-SDNCN 1212-07 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SDNCN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDNCN 1616-11 DC□□11T3□□ 16 16 100 8
EH-SDNCN 2020-11 DC□□11T3□□ 20 20 125 10

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SDNCN 1616-11 DC□□11T3□□ 16
EH-SDNCN 2020-11 DC□□11T3□□ 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDNCN 1616-11 SCR03512 SSD32 SSCR0509 TW15P / W35L
EH-SDNCN 2020-11 SCR03512 SSD32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SDNCN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SDNCN 1212-11 DC□□11T3□□ 12 12 100 6

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SDNCN 1212-11 DC□□11T3□□ 12
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SDNCN 1212-11 SCR03058 - - TW15P
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
SDAC: Schraube – Ersatzteilform.
SDAC: Schraube – Ersatzteilform.
SDAC: Unterlage – Ersatzteilform.
SDAC: Unterlage – Ersatzteilform.
SDAC: Unterlagenschraube – Ersatzteilform.
SDAC: Unterlagenschraube – Ersatzteilform.
SDAC: Schlüssel – Ersatzteilform.
SDAC: Schlüssel – Ersatzteilform.
SDJC: Schraube – Ersatzteilform.
SDJC: Schraube – Ersatzteilform.
SDJC: Unterlage – Ersatzteilform.
SDJC: Unterlage – Ersatzteilform.
SDJC: Unterlagenschraube – Ersatzteilform.
SDJC: Unterlagenschraube – Ersatzteilform.
SDJC: Schlüssel – Ersatzteilform.
SDJC: Schlüssel – Ersatzteilform.
SDJC: Schraube – Ersatzteilform.
SDJC: Schraube – Ersatzteilform.
SDJC: Unterlage – Ersatzteilform.
SDJC: Unterlage – Ersatzteilform.
SDJC: Unterlagenschraube – Ersatzteilform.
SDJC: Unterlagenschraube – Ersatzteilform.
SDJC: Schlüssel – Ersatzteilform.
SDJC: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

SRDCN / SRGC

Zu diesem Kapitel anfragen

SRDCN: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRDCN 1010-06 RCGT0602M0 10 10 70 5
EH-SRDCN 1212-06 RCGT0602M0 12 12 80 6
EH-SRDCN 1616-06 RCGT0602M0 16 16 100 8
EH-SRDCN 2525-06 RCGT0602M0 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRDCN 1010-06 RCGT0602M0 10 10
EH-SRDCN 1212-06 RCGT0602M0 12 12
EH-SRDCN 1616-06 RCGT0602M0 16 12
EH-SRDCN 2525-06 RCGT0602M0 25 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRDCN 1010-06 SCR02565 - - TW07P
EH-SRDCN 1212-06 SCR02565 - - TW07P
EH-SRDCN 1616-06 SCR02565 - - TW07P
EH-SRDCN 2525-06 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SRDCN: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRDCN 1616-08 RCGT0803M0 16 16 100 8
EH-SRDCN 2020-08 RCGT0803M0 20 20 125 10
EH-SRDCN 2525-08 RCGT0803M0 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRDCN 1616-08 RCGT0803M0 16 16
EH-SRDCN 2020-08 RCGT0803M0 20 20
EH-SRDCN 2525-08 RCGT0803M0 25 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRDCN 1616-08 SCR0307 - - TW09P
EH-SRDCN 2020-08 SCR0307 - - TW09P
EH-SRDCN 2525-08 SCR0307 - - TW09P

Zu diesem Kapitel anfragen

SRDCN: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRDCN 1616-10 RCGT1003M0 16 16 100 8
EH-SRDCN 2020-10 RCGT1003M0 20 20 125 10
EH-SRDCN 2525-10 RCGT1003M0 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRDCN 1616-10 RCGT1003M0 16 25
EH-SRDCN 2020-10 RCGT1003M0 20 25
EH-SRDCN 2525-10 RCGT1003M0 25 25
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRDCN 1616-10 SCR03511A SSR10 SSCR0509 TW15P / W35L
EH-SRDCN 2020-10 SCR03511A SSR10 SSCR0509 TW15P / W35L
EH-SRDCN 2525-10 SCR03511A SSR10 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SRDCN: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRDCN 2020-12 RCGT1204M0 20 20 125 10
EH-SRDCN 2525-12 RCGT1204M0 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRDCN 2020-12 RCGT1204M0 20 28
EH-SRDCN 2525-12 RCGT1204M0 25 28
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRDCN 2020-12 SCR03512 SSR12 SSCR0509 TW15P / W35L
EH-SRDCN 2525-12 SCR03512 SSR12 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SRGC: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRGC R/L 1010-06 RCGT0602M0 10 10 70 12
EH-SRGC R/L 1212-06 RCGT0602M0 12 12 80 16
EH-SRGC R/L 1616-06 RCGT0602M0 16 16 100 20

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRGC R/L 1010-06 RCGT0602M0 10 -
EH-SRGC R/L 1212-06 RCGT0602M0 12 -
EH-SRGC R/L 1616-06 RCGT0602M0 16 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRGC R/L 1010-06 SCR02565 - - TW07P
EH-SRGC R/L 1212-06 SCR02565 - - TW07P
EH-SRGC R/L 1616-06 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SRGC: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRGC R/L 1616-08 RCGT0803M0 16 16 100 20
EH-SRGC R/L 2020-08 RCGT0803M0 20 20 125 25
EH-SRGC R/L 2525-08 RCGT0803M0 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRGC R/L 1616-08 RCGT0803M0 16 -
EH-SRGC R/L 2020-08 RCGT0803M0 20 -
EH-SRGC R/L 2525-08 RCGT0803M0 25 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRGC R/L 1616-08 SCR0307 - - TW09P
EH-SRGC R/L 2020-08 SCR0307 - - TW09P
EH-SRGC R/L 2525-08 SCR0307 - - TW09P

Zu diesem Kapitel anfragen

SRGC: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRGC R/L 1616-10 RCGT1003M0 16 16 100 20
EH-SRGC R/L 2020-10 RCGT1003M0 20 20 125 25
EH-SRGC R/L 2525-10 RCGT1003M0 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRGC R/L 1616-10 RCGT1003M0 16 -
EH-SRGC R/L 2020-10 RCGT1003M0 20 -
EH-SRGC R/L 2525-10 RCGT1003M0 25 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRGC R/L 1616-10 SCR03511A SSR10 SSCR0509 TW15P / W35L
EH-SRGC R/L 2020-10 SCR03511A SSR10 SSCR0509 TW15P / W35L
EH-SRGC R/L 2525-10 SCR03511A SSR10 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SRGC: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SRGC R/L 2020-12 RCGT1204M0 20 20 125 25
EH-SRGC R/L 2525-12 RCGT1204M0 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SRGC R/L 2020-12 RCGT1204M0 20 -
EH-SRGC R/L 2525-12 RCGT1204M0 25 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SRGC R/L 2020-12 SCR03512 SSR12 SSCR0509 TW15P / W35L
EH-SRGC R/L 2525-12 SCR03512 SSR12 SSCR0509 TW15P / W35L
SRDCN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SRDCN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SRGC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SRGC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SRDCN: Schraube – Ersatzteilform.
SRDCN: Schraube – Ersatzteilform.
SRDCN: Unterlage – Ersatzteilform.
SRDCN: Unterlage – Ersatzteilform.
SRDCN: Unterlagenschraube – Ersatzteilform.
SRDCN: Unterlagenschraube – Ersatzteilform.
SRDCN: Schlüssel – Ersatzteilform.
SRDCN: Schlüssel – Ersatzteilform.
SRDCN: Schraube – Ersatzteilform.
SRDCN: Schraube – Ersatzteilform.
SRDCN: Unterlage – Ersatzteilform.
SRDCN: Unterlage – Ersatzteilform.
SRDCN: Unterlagenschraube – Ersatzteilform.
SRDCN: Unterlagenschraube – Ersatzteilform.
SRDCN: Schlüssel – Ersatzteilform.
SRDCN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

SSBC / SSDCN / SSKC

Zu diesem Kapitel anfragen

SSBC: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SSBC R/L 1212-09 SC□□09T3□□ 12 12 80 11
EH-SSBC R/L 1616-09 SC□□09T3□□ 16 16 100 13

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SSBC R/L 1212-09 SC□□09T3□□ 12
EH-SSBC R/L 1616-09 SC□□09T3□□ 16
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SSBC R/L 1212-09 SCR03058 SSS32 SSCR0509 TW15P
EH-SSBC R/L 1616-09 SCR03512 SSS32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SSBC: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SSBC R/L 2020-12 SC□□1204□□ 20 20 125 17

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SSBC R/L 2020-12 SC□□1204□□ 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SSBC R/L 2020-12 SCR0411F SSS42 SSCR0610 TW15P / W35L

Zu diesem Kapitel anfragen

SSDCN: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SSDCN 1212-09 SC□□09T3□□ 12 12 80 6
EH-SSDCN 1616-09 SC□□09T3□□ 16 16 100 8

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SSDCN 1212-09 SC□□09T3□□ 12
EH-SSDCN 1616-09 SC□□09T3□□ 16
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SSDCN 1212-09 SCR03058 - - TW15P
EH-SSDCN 1616-09 SCR03512 SSS32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SSKC: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SSKC R/L 1616-09 SC□□09T3□□ 16 16 100 20

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SSKC R/L 1616-09 SC□□09T3□□ 16 13
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SSKC R/L 1616-09 SCR03512 SSS32 SSCR0509 TW15P / W35L
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
SSBC: Schraube – Ersatzteilform.
SSBC: Schraube – Ersatzteilform.
SSBC: Unterlage – Ersatzteilform.
SSBC: Unterlage – Ersatzteilform.
SSBC: Unterlagenschraube – Ersatzteilform.
SSBC: Unterlagenschraube – Ersatzteilform.
SSBC: Schlüssel – Ersatzteilform.
SSBC: Schlüssel – Ersatzteilform.
SSDCN: Schraube – Ersatzteilform.
SSDCN: Schraube – Ersatzteilform.
SSDCN: Unterlage – Ersatzteilform.
SSDCN: Unterlage – Ersatzteilform.
SSDCN: Unterlagenschraube – Ersatzteilform.
SSDCN: Unterlagenschraube – Ersatzteilform.
SSDCN: Schlüssel – Ersatzteilform.
SSDCN: Schlüssel – Ersatzteilform.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.
Spann- beziehungsweise Ersatzteil: einzelne technische Form.

Zu diesem Kapitel anfragen

SSSC / STAC / STFC

Zu diesem Kapitel anfragen

SSSC: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SSSC R/L 1616-09 SC□□09T3□□ 16 16 100 17

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SSSC R/L 1616-09 SC□□09T3□□ 16
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SSSC R/L 1616-09 SCR03512 SSS32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SSSC: Halter und Maße

Maße in mm. Werkzeugstellung: 45°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SSSC R/L 2020-12 SC□□1204□□ 20 20 125 21

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SSSC R/L 2020-12 SC□□1204□□ 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SSSC R/L 2020-12 SCR0411F SSS42 SSCR0610 TW15P / W40L

Zu diesem Kapitel anfragen

STAC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STAC R/L 1010-09 TC□□0902□□ 10 10 70 10.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-STAC R/L 1010-09 TC□□0902□□ 10
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STAC R/L 1010-09 SCR02206 - - TW06P

Zu diesem Kapitel anfragen

STAC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STAC R/L 1212-11 TC□□1102□□ 12 12 80 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-STAC R/L 1212-11 TC□□1102□□ 12
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STAC R/L 1212-11 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

STFC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STFC R/L 1010-09 TC□□0902□□ 10 10 70 12

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STFC R/L 1010-09 TC□□0902□□ 10 10
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STFC R/L 1010-09 SCR02206 - - TW06P

Zu diesem Kapitel anfragen

STFC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STFC R/L 1212-11 TC□□1102□□ 12 12 80 16
EH-STFC R/L 1616-11 TC□□1102□□ 16 16 100 20

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STFC R/L 1212-11 TC□□1102□□ 12 14
EH-STFC R/L 1616-11 TC□□1102□□ 16 14
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STFC R/L 1212-11 SCR02565 - - W07P
EH-STFC R/L 1616-11 SCR02565 - - W07P

Zu diesem Kapitel anfragen

STFC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STFC R/L 1616-16 TC□□16T3□□ 16 16 100 20
EH-STFC R/L 2020-16 TC□□16T3□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STFC R/L 1616-16 TC□□16T3□□ 16 19
EH-STFC R/L 2020-16 TC□□16T3□□ 20 19
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STFC R/L 1616-16 SCR03512 SST32 SSCR0509 TW15P / W35L
EH-STFC R/L 2020-16 SCR03512 SST32 SSCR0509 TW15P / W35L
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
SSSC: Schraube – Ersatzteilform.
SSSC: Schraube – Ersatzteilform.
SSSC: Unterlage – Ersatzteilform.
SSSC: Unterlage – Ersatzteilform.
SSSC: Unterlagenschraube – Ersatzteilform.
SSSC: Unterlagenschraube – Ersatzteilform.
SSSC: Schlüssel – Ersatzteilform.
SSSC: Schlüssel – Ersatzteilform.
STAC: Schraube – Ersatzteilform.
STAC: Schraube – Ersatzteilform.
STAC: Unterlage – Ersatzteilform.
STAC: Unterlage – Ersatzteilform.
STAC: Unterlagenschraube – Ersatzteilform.
STAC: Unterlagenschraube – Ersatzteilform.
STAC: Schlüssel – Ersatzteilform.
STAC: Schlüssel – Ersatzteilform.
STFC: Schraube – Ersatzteilform.
STFC: Schraube – Ersatzteilform.
STFC: Unterlage – Ersatzteilform.
STFC: Unterlage – Ersatzteilform.
STFC: Unterlagenschraube – Ersatzteilform.
STFC: Unterlagenschraube – Ersatzteilform.
STFC: Schlüssel – Ersatzteilform.
STFC: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

STGC / STTC / SVAB

Zu diesem Kapitel anfragen

STGC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STGC R/L 0808-09 TC□□0902□□ 8 8 60 10
EH-STGC R/L 1010-09 TC□□0902□□ 10 10 70 12

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STGC R/L 0808-09 TC□□0902□□ 8 11
EH-STGC R/L 1010-09 TC□□0902□□ 10 11
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STGC R/L 0808-09 SCR02206 - - TW06P
EH-STGC R/L 1010-09 SCR02206 - - TW06P

Zu diesem Kapitel anfragen

STGC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STGC R/L 1212-11 TC□□1102□□ 12 12 80 16
EH-STGC R/L 1616-11 TC□□1102□□ 16 16 100 20

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STGC R/L 1212-11 TC□□1102□□ 12 14
EH-STGC R/L 1616-11 TC□□1102□□ 16 16
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STGC R/L 1212-11 SCR02565 - - TW07P
EH-STGC R/L 1616-11 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

STGC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STGC R/L 2020-16 TC□□16T3□□ 20 20 125 25
EH-STGC R/L 2525-16 TC□□16T3□□ 25 25 150 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STGC R/L 2020-16 TC□□16T3□□ 20 21
EH-STGC R/L 2525-16 TC□□16T3□□ 25 21
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STGC R/L 2020-16 SCR03512 SST32 SSCR0509 TW15P / W35L
EH-STGC R/L 2525-16 SCR03512 SST32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

STTC: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STTC R/L 1010-09 TC□□1102□□ 16 16 100 13

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STTC R/L 1010-09 TC□□1102□□ 16 14
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STTC R/L 1010-09 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

STTC: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-STTC R/L 1212-11 TC□□16T3□□ 16 16 100 13
EH-STTC R/L 1616-11 TC□□16T3□□ 20 20 125 17

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-STTC R/L 1212-11 TC□□16T3□□ 16 19
EH-STTC R/L 1616-11 TC□□16T3□□ 20 19
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-STTC R/L 1212-11 SCR03512 SST32 SSCR0509 TW15P / W35L
EH-STTC R/L 1616-11 SCR03512 SST32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SVAB: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVAB R/L 1616-16 VB□□1604□□ 16 16 100 16.5
EH-SVAB R/L 2020-16 VB□□1604□□ 20 20 125 20.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SVAB R/L 1616-16 VB□□1604□□ 16
EH-SVAB R/L 2020-16 VB□□1604□□ 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVAB R/L 1616-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVAB R/L 2020-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
STGC: Schraube – Ersatzteilform.
STGC: Schraube – Ersatzteilform.
STGC: Unterlage – Ersatzteilform.
STGC: Unterlage – Ersatzteilform.
STGC: Unterlagenschraube – Ersatzteilform.
STGC: Unterlagenschraube – Ersatzteilform.
STGC: Schlüssel – Ersatzteilform.
STGC: Schlüssel – Ersatzteilform.
STGC: Schraube – Ersatzteilform.
STGC: Schraube – Ersatzteilform.
STGC: Unterlage – Ersatzteilform.
STGC: Unterlage – Ersatzteilform.
STGC: Unterlagenschraube – Ersatzteilform.
STGC: Unterlagenschraube – Ersatzteilform.
STGC: Schlüssel – Ersatzteilform.
STGC: Schlüssel – Ersatzteilform.
STGC: Schraube – Ersatzteilform.
STGC: Schraube – Ersatzteilform.
STGC: Unterlage – Ersatzteilform.
STGC: Unterlage – Ersatzteilform.
STGC: Unterlagenschraube – Ersatzteilform.
STGC: Unterlagenschraube – Ersatzteilform.
STGC: Schlüssel – Ersatzteilform.
STGC: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

SVHB / SVJB / SVVBN

Zu diesem Kapitel anfragen

SVHB: Halter und Maße

Maße in mm. Werkzeugstellung: 107.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVHB R/L 2525-16 VB□□1604□□ 25 25 150 32
EH-SVHB R/L 3225-16 VB□□1604□□ 32 32 170 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h
EH-SVHB R/L 2525-16 VB□□1604□□ 25
EH-SVHB R/L 3225-16 VB□□1604□□ 32
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVHB R/L 2525-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVHB R/L 3225-16 SCR03512 SSV32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SVJB: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVJB R/L 1212-11 VB□□1102□□ 12 12 80 16
EH-SVJB R/L 1616-11 VB□□1102□□ 16 16 100 20
EH-SVJB R/L 2020-11 VB□□1102□□ 20 20 125 25

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVJB R/L 1212-11 VB□□1102□□ 12 27
EH-SVJB R/L 1616-11 VB□□1102□□ 16 27
EH-SVJB R/L 2020-11 VB□□1102□□ 20 27
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVJB R/L 1212-11 SCR02565 - - TW07P
EH-SVJB R/L 1616-11 SCR02565 - - TW07P
EH-SVJB R/L 2020-11 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SVJB: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVJB R/L 1616-16 VB□□1604□□ 16 16 100 20
EH-SVJB R/L 2020-16 VB□□1604□□ 20 20 125 25
EH-SVJB R/L 2525-16 VB□□1604□□ 25 25 150 32
EH-SVJB R/L 3225-16 VB□□1604□□ 32 25 170 32

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVJB R/L 1616-16 VB□□1604□□ 16 36
EH-SVJB R/L 2020-16 VB□□1604□□ 20 41
EH-SVJB R/L 2525-16 VB□□1604□□ 25 41
EH-SVJB R/L 3225-16 VB□□1604□□ 32 55
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVJB R/L 1616-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVJB R/L 2020-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVJB R/L 2525-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVJB R/L 3225-16 SCR03512 SSV32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SVVBN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVBNN 1212-11 VB□□1102□□ 12 12 80 6
EH-SVBNN 1616-11 VB□□1102□□ 16 16 100 8
EH-SVBNN 2020-11 VB□□1102□□ 20 20 125 10

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVBNN 1212-11 VB□□1102□□ 12
EH-SVBNN 1616-11 VB□□1102□□ 16
EH-SVBNN 2020-11 VB□□1102□□ 20
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVBNN 1212-11 SCR02565 - - TW07P
EH-SVBNN 1616-11 SCR02565 - - TW07P
EH-SVBNN 2020-11 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SVVBN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVBNN 1616-16 VB□□1604□□ 16 16 100 8
EH-SVBNN 2020-16 VB□□1604□□ 20 20 125 10
EH-SVBNN 2525-16 VB□□1604□□ 25 25 150 12.5
EH-SVBNN 3225-16 VB□□1604□□ 32 25 170 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVBNN 1616-16 VB□□1604□□ 16
EH-SVBNN 2020-16 VB□□1604□□ 20
EH-SVBNN 2525-16 VB□□1604□□ 25
EH-SVBNN 3225-16 VB□□1604□□ 32
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVBNN 1616-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVBNN 2020-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVBNN 2525-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVBNN 3225-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
SVHB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVHB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVJB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVJB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVVBN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVVBN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVHB: Schraube – Ersatzteilform.
SVHB: Schraube – Ersatzteilform.
SVHB: Unterlage – Ersatzteilform.
SVHB: Unterlage – Ersatzteilform.
SVHB: Unterlagenschraube – Ersatzteilform.
SVHB: Unterlagenschraube – Ersatzteilform.
SVHB: Schlüssel – Ersatzteilform.
SVHB: Schlüssel – Ersatzteilform.
SVJB: Schraube – Ersatzteilform.
SVJB: Schraube – Ersatzteilform.
SVJB: Unterlage – Ersatzteilform.
SVJB: Unterlage – Ersatzteilform.
SVJB: Unterlagenschraube – Ersatzteilform.
SVJB: Unterlagenschraube – Ersatzteilform.
SVJB: Schlüssel – Ersatzteilform.
SVJB: Schlüssel – Ersatzteilform.
SVJB: Schraube – Ersatzteilform.
SVJB: Schraube – Ersatzteilform.
SVJB: Unterlage – Ersatzteilform.
SVJB: Unterlage – Ersatzteilform.
SVJB: Unterlagenschraube – Ersatzteilform.
SVJB: Unterlagenschraube – Ersatzteilform.
SVJB: Schlüssel – Ersatzteilform.
SVJB: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

SVVCN

Zu diesem Kapitel anfragen

SVVCN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVVCN 1212-11 VC□□1103□□ 12 12 80 6
EH-SVVCN 1616-11 VC□□1103□□ 16 16 100 8
EH-SVVCN 2020-11 VC□□1103□□ 20 20 125 10

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVVCN 1212-11 VC□□1103□□ 12 -
EH-SVVCN 1616-11 VC□□1103□□ 16 -
EH-SVVCN 2020-11 VC□□1103□□ 20 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVVCN 1212-11 SCR02565 - - TW07P
EH-SVVCN 1616-11 SCR02565 - - TW07P
EH-SVVCN 2020-11 SCR02565 - - TW07P

Zu diesem Kapitel anfragen

SVVCN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVVCN 1212-13 VC□□1303□□ 12 12 80 6
EH-SVVCN 1616-13 VC□□1303□□ 16 16 100 8
EH-SVVCN 2020-13 VC□□1303□□ 20 20 125 10

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVVCN 1212-13 VC□□1303□□ 12 -
EH-SVVCN 1616-13 VC□□1303□□ 16 -
EH-SVVCN 2020-13 VC□□1303□□ 20 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVVCN 1212-13 SCR0307 - - TW09P
EH-SVVCN 1616-13 SCR0307 - - TW09P
EH-SVVCN 2020-13 SCR0307 - - TW09P

Zu diesem Kapitel anfragen

SVVCN: Halter und Maße

Maße in mm. Werkzeugstellung: 72.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
EH-SVVCN 1616-16 VC□□1604□□ 16 16 100 6
EH-SVVCN 2020-16 VC□□1604□□ 20 20 125 8
EH-SVVCN 2525-16 VC□□1604□□ 25 25 150 12.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung h ℓ
EH-SVVCN 1616-16 VC□□1604□□ 16 -
EH-SVVCN 2020-16 VC□□1604□□ 20 -
EH-SVVCN 2525-16 VC□□1604□□ 25 -
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-SVVCN 1616-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVVCN 2020-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-SVVCN 2525-16 SCR03512 SSV32 SSCR0509 TW15P / W35L
SVVCN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVVCN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVVCN: Schraube – Ersatzteilform.
SVVCN: Schraube – Ersatzteilform.
SVVCN: Unterlage – Ersatzteilform.
SVVCN: Unterlage – Ersatzteilform.
SVVCN: Unterlagenschraube – Ersatzteilform.
SVVCN: Unterlagenschraube – Ersatzteilform.
SVVCN: Schlüssel – Ersatzteilform.
SVVCN: Schlüssel – Ersatzteilform.

Zu diesem Kapitel anfragen

Ausdrehwerkzeuge

Ausdrehwerkzeuge: Bauteil- und Bearbeitungsansicht.
Ausdrehwerkzeuge: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Ausdrehen: Stahl- und Hartmetallkörper

EHWA-Ausdrehwerkzeuge unterstützen präzise Bohrungsbearbeitung. Das Programm bietet Werkzeugkörper aus Stahl und Hartmetall für unterschiedliche Anwendungen bis zur Präzisions-Mikrobearbeitung. Die BS- und BR-Ausführungen sind als PKD- oder PCBN-Werkzeuge geführt; passende Sorten, Maße und Schneidenlagen werden getrennt angegeben.

Ausdrehen: Stahl- und Hartmetallkörper: Werkzeugansicht.
Ausdrehen: Stahl- und Hartmetallkörper: Werkzeugansicht.
Ausdrehen: Stahl- und Hartmetallkörper: Bauteil- und Bearbeitungsansicht.
Ausdrehen: Stahl- und Hartmetallkörper: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

BS-Ausführungen und SLV-Aufnahmen

BSR und BSL besitzen spiegelbildlich getrennte Zeichnungen mit den Bezügen R, V1, V2, L, D und Dm. Die SLV-Aufnahme ist separat mit d, L, H und D dargestellt. Die Tabellen erhalten jede Artikelbezeichnung. Maß- und Winkelbezüge folgen den jeweiligen Zeichnungen; die darüberstehenden Sortenfelder nennen EP20/EP55 für PKD und EB190/EB51 für PCBN.

BSR: Ausdrehwerkzeuge

Maß-/Datenblock 1.

Artikel R V1 V2 L D
BSR 25 60 005 0.05 15 15 60 2.5
BSR 25 60 01 0.1 15 15 60 2.5
BSR 30 60 005 0.05 15 15 60 3
BSR 30 60 01 0.1 15 15 60 3
BSR 40 60 01 0.1 15 15 60 4
BSR 40 60 02 0.2 15 15 60 4
BSR 50 60 01 0.1 15 15 60 5
BSR 50 60 02 0.2 15 15 60 5
BSR 60 80 01 0.1 15 15 80 6
BSR 60 80 02 0.2 15 15 80 6

Maß-/Datenblock 2.

Artikel Dm
BSR 25 60 005 3
BSR 25 60 01 3
BSR 30 60 005 3.5
BSR 30 60 01 3.5
BSR 40 60 01 4.5
BSR 40 60 02 4.5
BSR 50 60 01 5.5
BSR 50 60 02 5.5
BSR 60 80 01 7
BSR 60 80 02 7

Beide Ausführungen besitzen getrennte Zeichnungen und Artikelbezeichnungen. Sorten: PKD EP20/EP55, PCBN EB190/EB51; die zugehörigen Einzelzellen sind unmarkiert.

BSL: Ausdrehwerkzeuge

Maß-/Datenblock 1.

Artikel R V1 V2 L D
BSL 25 60 005 0.05 15 15 60 2.5
BSL 25 60 01 0.1 15 15 60 2.5
BSL 30 60 005 0.05 15 15 60 3
BSL 30 60 01 0.1 15 15 60 3
BSL 40 60 01 0.1 15 15 60 4
BSL 40 60 02 0.2 15 15 60 4
BSL 50 60 01 0.1 15 15 60 5
BSL 50 60 02 0.2 15 15 60 5
BSL 60 80 01 0.1 15 15 80 6
BSL 60 80 02 0.2 15 15 80 6

Maß-/Datenblock 2.

Artikel Dm
BSL 25 60 005 3
BSL 25 60 01 3
BSL 30 60 005 3.5
BSL 30 60 01 3.5
BSL 40 60 01 4.5
BSL 40 60 02 4.5
BSL 50 60 01 5.5
BSL 50 60 02 5.5
BSL 60 80 01 7
BSL 60 80 02 7

Beide Ausführungen besitzen getrennte Zeichnungen und Artikelbezeichnungen. Sorten: PKD EP20/EP55, PCBN EB190/EB51; die zugehörigen Einzelzellen sind unmarkiert.

SLV: Aufnahme

Artikel d L H D
SLV 16 025 2.5 100 14 16
SLV 16 03 3 100 14 16
SLV 16 04 4 100 14 16
SLV 16 05 5 100 14 16
SLV 16 06 6 100 14 16
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

BR-Ausführungen

BRC, BRR und BRL unterscheiden sich in Schneidenlage und Maßbezug. BRC führt R, V1, V2, L und D; BRR und BRL führen R, V1, E, L, D und T. Die seitlichen Ansichten und spiegelbildlichen Schneidenlagen bleiben erhalten. Das Sortenprogramm umfasst PKD EP20/EP55 und PCBN EB190/EB51; die Quelle kennzeichnet keine individuelle Sortenzelle je Artikel.

BRC: Ausdrehwerkzeuge

Artikel R V1 V2 L D
BRC 40 15 02 0.2 45 45 15 4
BRC 40 15 04 0.4 45 45 15 4
BRC 50 15 02 0.2 45 45 15 5
BRC 50 15 04 0.4 45 45 15 5
BRC 60 20 02 0.2 45 45 20 6
BRC 60 20 04 0.4 45 45 20 6
BRC 80 30 04 0.4 45 45 30 8
BRC 80 30 08 0.8 45 45 30 8

BRR: Ausdrehwerkzeuge

Maß-/Datenblock 1.

Artikel R V1 E L D
BRR 40 15 02 0.2 15 15 15 4
BRR 40 15 04 0.4 15 15 15 4
BRR 50 15 02 0.2 15 15 15 5
BRR 50 15 04 0.4 15 15 15 5
BRR 60 20 02 0.2 20 20 20 6
BRR 60 20 04 0.4 20 20 20 6
BRR 80 30 04 0.4 30 30 30 8
BRR 80 30 08 0.8 30 30 30 8

Maß-/Datenblock 2.

Artikel T
BRR 40 15 02 3.5
BRR 40 15 04 3.5
BRR 50 15 02 4.5
BRR 50 15 04 4.5
BRR 60 20 02 5.5
BRR 60 20 04 5.5
BRR 80 30 04 7
BRR 80 30 08 7

BR-Typen: PKD EP20/EP55 und PCBN EB190/EB51. In allen drei Quelltabellen sind die einzelnen Sortenzellen unmarkiert. Die Zeichnungen und unterschiedlichen V1/V2/E-Felder bleiben ausführungsspezifisch.

BRL: Ausdrehwerkzeuge

Maß-/Datenblock 1.

Artikel R V1 E L D
BRL 40 15 02 0.2 15 15 15 4
BRL 40 15 04 0.4 15 15 15 4
BRL 50 15 02 0.2 15 15 15 5
BRL 50 15 04 0.4 15 15 15 5
BRL 60 20 02 0.2 20 20 20 6
BRL 60 20 04 0.4 20 20 20 6
BRL 80 30 04 0.4 30 30 30 8
BRL 80 30 08 0.8 30 30 30 8

Maß-/Datenblock 2.

Artikel T
BRL 40 15 02 3.5
BRL 40 15 04 3.5
BRL 50 15 02 4.5
BRL 50 15 04 4.5
BRL 60 20 02 5.5
BRL 60 20 04 5.5
BRL 80 30 04 7
BRL 80 30 08 7

BR-Typen: PKD EP20/EP55 und PCBN EB190/EB51. In allen drei Quelltabellen sind die einzelnen Sortenzellen unmarkiert. Die Zeichnungen und unterschiedlichen V1/V2/E-Felder bleiben ausführungsspezifisch.

Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Innenhalter: Spannsysteme

Innenhalter verwenden die Spannsysteme D – Doppelspannung, M – Mehrfachspannung, P – Hebelspannung und S – Schraubenspannung. Die Kraftpfeile zeigen den jeweiligen Eingriff am Plattensitz. In den folgenden Abschnitten ergänzen Schaftwerkstoff, Durchmesser, Länge, Plattenform und Werkzeugstellung diese Zuordnung.

Zu diesem Kapitel anfragen

Innenhalter: Schaft, Durchmesser und Länge

Das Bezeichnungsbeispiel E 25 R–M ordnet die Kennzeichen Schaftwerkstoff, Durchmesser D, Werkzeuglänge und Spannsystem zu. Schaftkennzeichen: A – Stahlschaft mit Kühlkanal; E – Hartmetallschaft mit Kühlkanal; C – Hartmetallschaft; S – Stahlschaft; X – Sonderausführung. Die Durchmesserzeichnung und der L-Bezug zeigen die Bezugsmaße am Werkzeugkörper. R entspricht in der Längentabelle 200 mm; M bezeichnet die Mehrfachspannung. Alle dargestellten Längenkennzeichen bleiben in der Tabelle erhalten.

Innenhalter: Längenkennzeichen

Kennzeichen L [mm]
H 100
J 110
K 125
M 150
N 160
Q 180
R 200
S 250
T 300
U 350
V 400
W 450
Y 500

Zu diesem Kapitel anfragen

Innenhalter: Platte, Werkzeugstellung und Schneidrichtung

Das zweite Bezeichnungsfragment S K D R–12 ordnet Plattenform, Werkzeugstellung, Freiwinkel, Schnittrichtung und Schneidkantengröße zu. Die Plattenformen dieser Übersicht heißen C, D, K, S, T, V und W. K bezeichnet hier die dargestellte Parallelogrammform. R und L unterscheiden die rechts beziehungsweise links schneidende Ausführung.

Die Werkzeugstellungen sind L = 95°, F = 90°, U = 93°, K = 75°, Q = 108°, Z = 93°, J = 142° und W = 60°. Die Freiwinkelübersicht führt N = 0°, B = 5°, C = 7° und P = 11°; weitere Freiwinkelkennzeichen stehen in der Grundbezeichnung der Außenhalter. Die metrische Schneidkantengrößentabelle wird mit ihren formabhängigen I.C.-Zuordnungen beibehalten.

Metrische Formgrößen und I.C

Innenhalter: Freiwinkelkennzeichen

Kennzeichen Freiwinkel
N 0°
B 5°
C 7°
P 11°

Zu diesem Kapitel anfragen

Innenhalter: Doppel- und Mehrfachspannung

Die Doppelspannung wird mit Plattenschraube, Schneidplatte, Unterlage, Spannpratze, Spannschraube und Feder gezeigt. Die Mehrfachspannung zeigt Spannpratze, Schraube, Schneidplatte, Unterlagenstift und Unterlage. Die Explosionsdarstellungen behalten die Lage aller Bauteile und ihre zugehörigen Beschriftungspunkte.

Innenhalter: Doppel- und Mehrfachspannung: Werkzeugansicht.
Innenhalter: Doppel- und Mehrfachspannung: Werkzeugansicht.
Innenhalter: Doppel- und Mehrfachspannung: Werkzeugansicht.
Innenhalter: Doppel- und Mehrfachspannung: Werkzeugansicht.
Innenhalter: Doppel- und Mehrfachspannung: Werkzeugansicht.
Innenhalter: Doppel- und Mehrfachspannung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Innenhalter: Hebel- und Schraubenspannung

Die Hebelspannung zeigt Schneidplatte, Hebel und Schraube in der Explosionsdarstellung. Bei der Schraubenspannung verbinden Schraube und Schneidplatte den Plattensitz. Die Artikelmaßtabellen nennen die verfügbaren Ersatzteile für jede Ausführung; die Übersicht ersetzt keine Zuordnung anhand der Artikelnummer.

Innenhalter: Hebel- und Schraubenspannung: Werkzeugansicht.
Innenhalter: Hebel- und Schraubenspannung: Werkzeugansicht.
Innenhalter: Hebel- und Schraubenspannung: Werkzeugansicht.
Innenhalter: Hebel- und Schraubenspannung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Innenhalter: Anwendung mit Hebel- und Mehrfachspannung

Die Anwendungsmatrizen unterscheiden Kopierdrehen, Plandrehen, Rückwärtsdrehen und Drehen. Die markierten Felder zeigen die Zuordnung dieser Ausgabe; leere Felder sind keine pauschale Aussage zur technischen Eignung anderer Ausführungen. Werkzeugstellung, Einstellwinkel und die dargestellte Bearbeitungskontur ergänzen die Halterbezeichnung.

Spannsystem P

Maß-/Datenblock 1.

Werkzeug Stellung [°] Quellverweis Kopierdrehen Plandrehen Rückwärtsdrehen
PCLN 95 108 ●
PDSN 62.5 108 ● ●
PDUN 93 109 ● ●
PSKN 75 109
PTFN 90 110
PWLN 95 110 ● ●

Maß-/Datenblock 2.

Werkzeug Drehen
PCLN ●
PDSN ●
PDUN ●
PSKN ●
PTFN ●
PWLN ●

Spannsystem M

Maß-/Datenblock 1.

Werkzeug Stellung [°] Quellverweis Kopierdrehen Plandrehen Rückwärtsdrehen
MTFN 90 111
MVUN 93 111 ● ●
MWLN 95 111 ●
MCLN 95 119 ●
MDUN 93 119 ● ●
MSKN 75 119

Maß-/Datenblock 2.

Werkzeug Drehen
MTFN ●
MVUN ●
MWLN ●
MCLN ●
MDUN ●
MSKN ●

Zu diesem Kapitel anfragen

Innenhalter: Anwendung mit Schraubenspannung

Die beiden Matrizen ergänzen alle dargestellten Schraubenspann-Ausführungen. Die Auswahl enthält acht Werkzeugstellungen je Block mit den zugehörigen Einstellwinkeln sowie den markierten Feldern für Kopierdrehen, Plandrehen, Rückwärtsdrehen und Drehen.

Spannsystem S

Maß-/Datenblock 1.

Werkzeug Stellung [°] Quellverweis Kopierdrehen Plandrehen Rückwärtsdrehen
SCLC 95 112 ●
SCLP 95 112 ●
SDQC 107.5 113 ● ●
SDUC 93 113 ● ●
SDZC 3 114 ●
SSKC 75 114
SSKP 75 115
STFC 90 115

Maß-/Datenblock 2.

Werkzeug Drehen
SCLC ●
SCLP ●
SDQC ●
SDUC ●
SDZC ●
SSKC ●
SSKP ●
STFC ●

Spannsystem S

Maß-/Datenblock 1.

Werkzeug Stellung [°] Quellverweis Kopierdrehen Plandrehen Rückwärtsdrehen
STFP 90 116
STWP 60 114
SVJC 142 116 ●
SVQB 108 117 ● ●
SVQC 108 117 ● ●
SVUB 93 117 ● ●
SVUC 93 118 ● ●
SWLC 95 118 ● ●

Maß-/Datenblock 2.

Werkzeug Drehen
STFP ●
STWP ●
SVJC ●
SVQB ●
SVQC ●
SVUB ●
SVUC ●
SWLC ●

Zu diesem Kapitel anfragen

PCLN / PDSN

Zu diesem Kapitel anfragen

PCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S16R-PCLN R/L-09 CN□□0903□□ 20 16 15 200
EH-S20S-PCLN R/L-09 CN□□0903□□ 25 20 18 250
EH-S25R-PCLN R/L-09 CN□□0903□□ 32 25 23 200
EH-S25R-PCLN R/L-12 CN□□1204□□ 32 25 23 200
EH-S32S-PCLN R/L-12 CN□□1204□□ 40 32 30 250
EH-S40T-PCLN R/L-12 CN□□1204□□ 50 40 37 300
EH-S50U-PCLN R/L-12 CN□□1204□□ 63 50 47 350

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S16R-PCLN R/L-09 CN□□0903□□ 11 28
EH-S20S-PCLN R/L-09 CN□□0903□□ 19 32
EH-S25R-PCLN R/L-09 CN□□0903□□ 17 36
EH-S25R-PCLN R/L-12 CN□□1204□□ 17 40
EH-S32S-PCLN R/L-12 CN□□1204□□ 22 50
EH-S40T-PCLN R/L-12 CN□□1204□□ 27 55
EH-S50U-PCLN R/L-12 CN□□1204□□ 35 55
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Austreiber für Unterlagenstift
EH-S16R-PCLN R/L-09 LV3C LVSCR0509B - - -
EH-S20S-PCLN R/L-09 LV3C LVSCR0509B - - -
EH-S25R-PCLN R/L-09 LV3C LVSCR0509B - - -
EH-S25R-PCLN R/L-12 LV4A LVSCR0613A - - -
EH-S32S-PCLN R/L-12 LV4 LVSCR0821 LVSC42B LVSP4 LVSP4
EH-S40T-PCLN R/L-12 LV4 LVSCR0821 LVSC42B LVSP4 LVSP4
EH-S50U-PCLN R/L-12 LV4 LVSCR0821 LVSC42B LVSP4 LVSP4

Maß-/Datenblock 2.

Artikel Schlüssel
EH-S16R-PCLN R/L-09 W20L
EH-S20S-PCLN R/L-09 W20L
EH-S25R-PCLN R/L-09 W20L
EH-S25R-PCLN R/L-12 W25L
EH-S32S-PCLN R/L-12 W30L
EH-S40T-PCLN R/L-12 W30L
EH-S50U-PCLN R/L-12 W30L

Zu diesem Kapitel anfragen

PDSN: Halter und Maße

Maße in mm. Werkzeugstellung: 62.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S32S-PDSN R/L-15 DN□□1506□□ 40 32 30 250
EH-S40T-PDSN R/L-15 DN□□1506□□ 50 40 37 300
EH-S32S-PDSN R/L-15-3 DN□□1504□□ 40 32 30 450
EH-S40T-PDSN R/L-15-3 DN□□1504□□ 50 40 37 300
EH-A32S-PDSN R/L-15 DN□□1506□□ 40 32 31 250
EH-A32S-PDSN R/L-15-3 DN□□1504□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S32S-PDSN R/L-15 DN□□1506□□ 22 45
EH-S40T-PDSN R/L-15 DN□□1506□□ 27 43
EH-S32S-PDSN R/L-15-3 DN□□1504□□ 22 45
EH-S40T-PDSN R/L-15-3 DN□□1504□□ 27 43
EH-A32S-PDSN R/L-15 DN□□1506□□ 22 45
EH-A32S-PDSN R/L-15-3 DN□□1504□□ 22 45
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Austreiber für Unterlagenstift
EH-S32S-PDSN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S40T-PDSN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S32S-PDSN R/L-15-3 LV4 LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S40T-PDSN R/L-15-3 LV4 LVSCR0821 LVSD42 LVSP4 LVSP4
EH-A32S-PDSN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-A32S-PDSN R/L-15-3 LV4 LVSCR0821 LVSD42 LVSP4 LVSP4

Maß-/Datenblock 2.

Artikel Schlüssel
EH-S32S-PDSN R/L-15 W30L
EH-S40T-PDSN R/L-15 W30L
EH-S32S-PDSN R/L-15-3 W30L
EH-S40T-PDSN R/L-15-3 W30L
EH-A32S-PDSN R/L-15 W30L
EH-A32S-PDSN R/L-15-3 W30L
PCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PDSN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PDSN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

PDUN / PSKN

Zu diesem Kapitel anfragen

PDUN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S20S-PDUN R/L-11 DN□□1104□□ 25 20 18 250
EH-S25R-PDUN R/L-11 DN□□1104□□ 32 25 23 200
EH-S32S-PDUN R/L-11 DN□□1104□□ 40 32 30 250
EH-S32S-PDUN R/L-15 DN□□1506□□ 40 32 30 250
EH-S40T-PDUN R/L-15 DN□□1506□□ 50 40 37 300
EH-S50U-PDUN R/L-15 DN□□1506□□ 63 50 47 350
EH-S32S-PDUN R/L-15-3 DN□□1504□□ 40 32 30 250
EH-S40T-PDUN R/L-15-3 DN□□1504□□ 50 40 37 300
EH-A32S-PDUN R/L-15 DN□□1506□□ 40 32 31 250
EH-A32S-PDUN R/L-15-3 DN□□1504□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S20S-PDUN R/L-11 DN□□1104□□ 13 30
EH-S25R-PDUN R/L-11 DN□□1104□□ 17 35
EH-S32S-PDUN R/L-11 DN□□1104□□ 22 40
EH-S32S-PDUN R/L-15 DN□□1506□□ 22 50
EH-S40T-PDUN R/L-15 DN□□1506□□ 27 50
EH-S50U-PDUN R/L-15 DN□□1506□□ 35 63
EH-S32S-PDUN R/L-15-3 DN□□1504□□ 22 50
EH-S40T-PDUN R/L-15-3 DN□□1504□□ 27 50
EH-A32S-PDUN R/L-15 DN□□1506□□ 22 50
EH-A32S-PDUN R/L-15-3 DN□□1504□□ 22 50
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Austreiber für Unterlagenstift
EH-S20S-PDUN R/L-11 LV3D LVSCR0512B - - -
EH-S25R-PDUN R/L-11 LV3D LVSCR0512B - - -
EH-S32S-PDUN R/L-11 LV3 LVSCR0617 LVSD317 LVSP3 LVSP3
EH-S32S-PDUN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S40T-PDUN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S50U-PDUN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S32S-PDUN R/L-15-3 LV4 LVSCR0821 LVSD42 LVSP4 LVSP4
EH-S40T-PDUN R/L-15-3 LV4 LVSCR0821 LVSD42 LVSP4 LVSP4
EH-A32S-PDUN R/L-15 LV4B LVSCR0821 LVSD42 LVSP4 LVSP4
EH-A32S-PDUN R/L-15-3 LV4 LVSCR0821 LVSD42 LVSP4 LVSP4

Maß-/Datenblock 2.

Artikel Schlüssel
EH-S20S-PDUN R/L-11 W20L
EH-S25R-PDUN R/L-11 W20L
EH-S32S-PDUN R/L-11 W25L
EH-S32S-PDUN R/L-15 W30L
EH-S40T-PDUN R/L-15 W30L
EH-S50U-PDUN R/L-15 W30L
EH-S32S-PDUN R/L-15-3 W30L
EH-S40T-PDUN R/L-15-3 W30L
EH-A32S-PDUN R/L-15 W30L
EH-A32S-PDUN R/L-15-3 W30L

Zu diesem Kapitel anfragen

PSKN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S25R-PSKN R/L-12 SN□□1204□□ 32 25 23 200
EH-S32S-PSKN R/L-12 SN□□1204□□ 40 32 30 250
EH-S40T-PSKN R/L-12 SN□□1204□□ 50 40 37 300
EH-A25R-PSKN R/L-12 SN□□1204□□ 32 25 23 200
EH-A32S-PSKN R/L-12 SN□□1204□□ 40 32 30 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S25R-PSKN R/L-12 SN□□1204□□ 17 42
EH-S32S-PSKN R/L-12 SN□□1204□□ 22 45
EH-S40T-PSKN R/L-12 SN□□1204□□ 27 50
EH-A25R-PSKN R/L-12 SN□□1204□□ 17 42
EH-A32S-PSKN R/L-12 SN□□1204□□ 22 50
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Austreiber für Unterlagenstift
EH-S25R-PSKN R/L-12 LV4A LVSCR0613A - - -
EH-S32S-PSKN R/L-12 LV4 LVSCR0821 LVSS42B LVSP4 LVSP4
EH-S40T-PSKN R/L-12 LV4 LVSCR0821 LVSS42B LVSP4 LVSP4
EH-A25R-PSKN R/L-12 LV4A LVSCR0613A - LVSP4 -
EH-A32S-PSKN R/L-12 LV4 LVSCR0821 LVSS42B LVSP4 LVSP4

Maß-/Datenblock 2.

Artikel Schlüssel
EH-S25R-PSKN R/L-12 W25L
EH-S32S-PSKN R/L-12 W30L
EH-S40T-PSKN R/L-12 W30L
EH-A25R-PSKN R/L-12 W25L
EH-A32S-PSKN R/L-12 W30L
PDUN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PDUN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PSKN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PSKN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

PTFN / PWLN

Zu diesem Kapitel anfragen

PTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S16R-PTFN R/L-11 TN□□1103□□ 20 16 15 200
EH-S20S-PTFN R/L-11 TN□□1103□□ 25 20 18 250
EH-S25R-PTFN R/L-11 TN□□1103□□ 32 25 23 200
EH-S25R-PTFN R/L-16 TN□□1604□□ 32 25 23 200
EH-S32S-PTFN R/L-16 TN□□1604□□ 44 32 30 250
EH-S40T-PTFN R/L-16 TN□□1604□□ 54 40 37 300
EH-A25R-PTFN R/L-16 TN□□1604□□ 32 25 24 200
EH-A32S-PTFN R/L-16 TN□□1604□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S16R-PTFN R/L-11 TN□□1103□□ 11 28
EH-S20S-PTFN R/L-11 TN□□1103□□ 13 33
EH-S25R-PTFN R/L-11 TN□□1103□□ 17 36
EH-S25R-PTFN R/L-16 TN□□1604□□ 17 42
EH-S32S-PTFN R/L-16 TN□□1604□□ 22 50
EH-S40T-PTFN R/L-16 TN□□1604□□ 27 55
EH-A25R-PTFN R/L-16 TN□□1604□□ 17 40
EH-A32S-PTFN R/L-16 TN□□1604□□ 22 50
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Austreiber für Unterlagenstift
EH-S16R-PTFN R/L-11 LV2 LVSCR0509B - - -
EH-S20S-PTFN R/L-11 LV2 LVSCR0509B - - -
EH-S25R-PTFN R/L-11 LV2 LVSCR0509B - - -
EH-S25R-PTFN R/L-16 LV3B LVSCR0512B - - -
EH-S32S-PTFN R/L-16 LV3 LVSCR0617 LVST317B LVSP3 LVSP3
EH-S40T-PTFN R/L-16 LV3 LVSCR0617 LVST317B LVSP3 LVSP3
EH-A25R-PTFN R/L-16 LV3 LVSCR0617 LVST317B LVSP3 LVSP3
EH-A32S-PTFN R/L-16 LV3 LVSCR0617 LVST317B LVSP3 LVSP3

Maß-/Datenblock 2.

Artikel Schlüssel
EH-S16R-PTFN R/L-11 W25L
EH-S20S-PTFN R/L-11 W25L
EH-S25R-PTFN R/L-11 W25L
EH-S25R-PTFN R/L-16 W20L
EH-S32S-PTFN R/L-16 W25L
EH-S40T-PTFN R/L-16 W25L
EH-A25R-PTFN R/L-16 W25L
EH-A32S-PTFN R/L-16 W25L

Zu diesem Kapitel anfragen

PWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S20S-PWLN R/L-06 WN□□0604□□ 25 20 18 250
EH-S25R-PWLN R/L-06 WN□□0604□□ 32 25 23 200
EH-S32S-PWLN R/L-06 WN□□0604□□ 44 32 30 250
EH-S25R-PWLN R/L-08 WN□□0804□□ 32 25 23 200
EH-S32S-PWLN R/L-08 WN□□0804□□ 44 32 30 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S20S-PWLN R/L-06 WN□□0604□□ 13 40
EH-S25R-PWLN R/L-06 WN□□0604□□ 17 40
EH-S32S-PWLN R/L-06 WN□□0604□□ 22 45
EH-S25R-PWLN R/L-08 WN□□0804□□ 17 45
EH-S32S-PWLN R/L-08 WN□□0804□□ 22 50
Ersatzteile

Maß-/Datenblock 1.

Artikel Spannhebel Schraube Unterlage Unterlagenstift Austreiber für Unterlagenstift
EH-S20S-PWLN R/L-06 LV3B LVSCR0512B - - -
EH-S25R-PWLN R/L-06 LV3B LVSCR0512B - - -
EH-S32S-PWLN R/L-06 LV3B LVSCR0613B LVSW317 LVSP3 LVSP3
EH-S25R-PWLN R/L-08 LV4A LVSCR0613A - - -
EH-S32S-PWLN R/L-08 LV4 LVSCR0821 LVSW42 LVSP4 LVSP3

Maß-/Datenblock 2.

Artikel Schlüssel
EH-S20S-PWLN R/L-06 W20L
EH-S25R-PWLN R/L-06 W20L
EH-S32S-PWLN R/L-06 W25L
EH-S25R-PWLN R/L-08 W25L
EH-S32S-PWLN R/L-08 W30L
PTFN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PTFN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
PWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

MTFN / MVUN / MWLN

Zu diesem Kapitel anfragen

MTFN: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S25R-MTFN R/L-16 TN□□1604□□ 32 25 23 200
EH-S32S-MTFN R/L-16 TN□□1604□□ 40 32 30 250
EH-S40T-MTFN R/L-16 TN□□1604□□ 50 40 37 300
EH-A25R-MTFN R/L-16 TN□□1604□□ 32 25 23 200
EH-A32S-MTFN R/L-16 TN□□1604□□ 40 32 30 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S25R-MTFN R/L-16 TN□□1604□□ 17 36
EH-S32S-MTFN R/L-16 TN□□1604□□ 22 50
EH-S40T-MTFN R/L-16 TN□□1604□□ 27 60
EH-A25R-MTFN R/L-16 TN□□1604□□ 17 40
EH-A32S-MTFN R/L-16 TN□□1604□□ 22 50
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-S25R-MTFN R/L-16 MCL7N1 MCSCR10-32-19 - MSP3D3 W23.8L / W19.8L
EH-S32S-MTFN R/L-16 MCL7N1 MCSCR10-32-19 MST32D MSP3D W23.8L / W19.8L
EH-S40T-MTFN R/L-16 MCL7N1 MCSCR10-32-19 MST32D MSP3D W23.8L / W19.8L
EH-A25R-MTFN R/L-16 MCL7N1 MCSCR10-32-19 - MSP3D3 W23.8L / W19.8L
EH-A32S-MTFN R/L-16 MCL7N1 MCSCR10-32-19 MST32D MSP3D W23.8L / W19.8L

Zu diesem Kapitel anfragen

MVUN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S32S-MVUN R/L-16 VN□□1604□□ 40 32 30 250
EH-S40T-MVUN R/L-16 VN□□1604□□ 50 40 37 300
EH-A32S-MVUN R/L-16 VN□□1604□□ 40 32 30 250
EH-A40T-MVUN R/L-16 VN□□1604□□ 50 40 37 300

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S32S-MVUN R/L-16 VN□□1604□□ 22 50
EH-S40T-MVUN R/L-16 VN□□1604□□ 27 60
EH-A32S-MVUN R/L-16 VN□□1604□□ 22 50
EH-A40T-MVUN R/L-16 VN□□1604□□ 27 60
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-S32S-MVUN R/L-16 MCL8N2 MCSCR5/16-28 MSV32 MSP3D W39.7L / W19.8L
EH-S40T-MVUN R/L-16 MCL8N2 MCSCR5/16-28 MSV32 MSP3D W39.7L / W19.8L
EH-A32S-MVUN R/L-16 MCL8N2 MCSCR5/16-28 MSV32 MSP3D W39.7L / W19.8L
EH-A40T-MVUN R/L-16 MCL8N2 MCSCR5/16-28 MSV32 MSP3D W39.7L / W19.8L

Zu diesem Kapitel anfragen

MWLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S25R-MWLN R/L-06 WN□□0604□□ 32 25 23 200
EH-S32S-MWLN R/L-06 WN□□0604□□ 40 32 30 250
EH-S40T-MWLN R/L-06 WN□□0604□□ 50 40 37 300
EH-S25R-MWLN R/L-08 WN□□0804□□ 32 25 23 200
EH-S32S-MWLN R/L-08 WN□□0804□□ 40 32 30 250
EH-S40T-MWLN R/L-08 WN□□0804□□ 50 40 37 300

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S25R-MWLN R/L-06 WN□□0604□□ 17 36
EH-S32S-MWLN R/L-06 WN□□0604□□ 22 50
EH-S40T-MWLN R/L-06 WN□□0604□□ 27 60
EH-S25R-MWLN R/L-08 WN□□0804□□ 17 36
EH-S32S-MWLN R/L-08 WN□□0804□□ 22 50
EH-S40T-MWLN R/L-08 WN□□0804□□ 27 60
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-S25R-MWLN R/L-06 MCL7N MCSCR10/32-19 - MSP3D3 W23.8L / W19.8L
EH-S32S-MWLN R/L-06 MCL7N MCSCR10/32-19 MSW32 MSP3D W23.8L / W19.8L
EH-S40T-MWLN R/L-06 MCL7N MCSCR10/32-19 MSW32 MSP3D W23.8L / W19.8L
EH-S25R-MWLN R/L-08 MCL6N MCSCR1/4-21 - MSP4DS W31.8L / W23.8L
EH-S32S-MWLN R/L-08 MCL6N MCSCR1/4-21 MSW43 MSP4D W31.8L / W23.8L
EH-S40T-MWLN R/L-08 MCL6N MCSCR1/4-21 MSW43 MSP4D W31.8L / W23.8L
MTFN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MTFN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVUN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MVUN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MWLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

SCLC / SCLP

Zu diesem Kapitel anfragen

SCLC: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S08K SCLC R/L 06 CC□□0602□□ 10 8 7 125
EH-S10K SCLC R/L 06 CC□□0602□□ 12 10 9 125
EH-S10M SCLC R/L 06 CC□□0602□□ 12 10 9 150
EH-S12M SCLC R/L 06 CC□□0602□□ 16 12 11 150
EH-S16R SCLC R/L 06 CC□□0602□□ 20 16 15 200
EH-S12M SCLC R/L 09 CC□□09T3□□ 16 12 11 150
EH-S16R SCLC R/L 09 CC□□09T3□□ 20 16 15 200
EH-S20S SCLC R/L 09 CC□□09T3□□ 25 20 18 250
EH-S25R SCLC R/L 09 CC□□09T3□□ 32 25 23 200
EH-S25R SCLC R/L 12 CC□□1204□□ 32 25 23 200
EH-S32S SCLC R/L 12 CC□□1204□□ 40 32 30 250
EH-S40T SCLC R/L 12 CC□□1204□□ 50 40 37 300
EH-A08F SCLC R/L 06 CC□□0602□□ 10 8 7.5 80
EH-A10H SCLC R/L 06 CC□□0602□□ 12 10 9.5 100
EH-A12K SCLC R/L 06 CC□□0602□□ 16 12 11 125
EH-A12K SCLC R/L 09 CC□□09T3□□ 16 12 11 125
EH-A16M SCLC R/L 09 CC□□09T3□□ 20 16 15 150
EH-A20Q SCLC R/L 09 CC□□09T3□□ 25 20 19 180
EH-A25R SCLC R/L 09 CC□□09T3□□ 32 25 24 200
EH-A25R SCLC R/L 12 CC□□1204□□ 32 25 24 200
EH-A32S SCLC R/L 12 CC□□1204□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S08K SCLC R/L 06 CC□□0602□□ 5 14
EH-S10K SCLC R/L 06 CC□□0602□□ 6 14
EH-S10M SCLC R/L 06 CC□□0602□□ 6 14
EH-S12M SCLC R/L 06 CC□□0602□□ 9 25
EH-S16R SCLC R/L 06 CC□□0602□□ 11 32
EH-S12M SCLC R/L 09 CC□□09T3□□ 9 25
EH-S16R SCLC R/L 09 CC□□09T3□□ 11 32.5
EH-S20S SCLC R/L 09 CC□□09T3□□ 13 38
EH-S25R SCLC R/L 09 CC□□09T3□□ 17 45
EH-S25R SCLC R/L 12 CC□□1204□□ 17 45
EH-S32S SCLC R/L 12 CC□□1204□□ 22 50
EH-S40T SCLC R/L 12 CC□□1204□□ 27 60
EH-A08F SCLC R/L 06 CC□□0602□□ 5 14
EH-A10H SCLC R/L 06 CC□□0602□□ 6 14
EH-A12K SCLC R/L 06 CC□□0602□□ 9 25
EH-A12K SCLC R/L 09 CC□□09T3□□ 9 25
EH-A16M SCLC R/L 09 CC□□09T3□□ 11 32.5
EH-A20Q SCLC R/L 09 CC□□09T3□□ 13 -
EH-A25R SCLC R/L 09 CC□□09T3□□ 17 45
EH-A25R SCLC R/L 12 CC□□1204□□ 17 45
EH-A32S SCLC R/L 12 CC□□1204□□ 32 50
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S08K SCLC R/L 06 SCR02555 - - TW07P
EH-S10K SCLC R/L 06 SCR02565 - - TW07P
EH-S10M SCLC R/L 06 SCR02565 - - TW07P
EH-S12M SCLC R/L 06 SCR02565 - - TW07P
EH-S16R SCLC R/L 06 SCR02565 - - TW07P
EH-S12M SCLC R/L 09 SCR03058 - - TW15P
EH-S16R SCLC R/L 09 SCR03058 - - TW15P
EH-S20S SCLC R/L 09 SCR03058 - - TW15P
EH-S25R SCLC R/L 09 SCR03510 - - TW15P
EH-S25R SCLC R/L 12 SCR0411F - - TW15P
EH-S32S SCLC R/L 12 SCR0411F SSC42 SSCR0610 W40L / TW15P
EH-S40T SCLC R/L 12 SCR0411F SSC42 SSCR0610 W40L / TW15P
EH-A08F SCLC R/L 06 SCR02555 - - TW07P
EH-A10H SCLC R/L 06 SCR02565 - - TW07P
EH-A12K SCLC R/L 06 SCR02565 - - TW07P
EH-A12K SCLC R/L 09 SCR03058 - - TW15P
EH-A16M SCLC R/L 09 SCR03058 - - TW15P
EH-A20Q SCLC R/L 09 SCR03058 - - TW15P
EH-A25R SCLC R/L 09 SCR03510 - - TW15P
EH-A25R SCLC R/L 12 SCR0411F - - TW15P
EH-A32S SCLC R/L 12 SCR0411F SSC42 SSCR0610 W40L / TW15P

Zu diesem Kapitel anfragen

SCLP: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S10M SCLP R/L 08 CP□□0802□□ 12 10 9 150
EH-S12M SCLP R/L 08 CP□□0802□□ 16 12 11 150
EH-S16N SCLP R/L 09 CP□□0903□□ 20 16 15 160
EH-S16R SCLP R/L 09 CP□□0903□□ 20 16 15 200
EH-S20N SCLP R/L 09 CP□□0903□□ 25 20 18 160
EH-S20S SCLP R/L 09 CP□□0903□□ 25 20 15 250
EH-A10H SCLP R/L 08 CP□□0802□□ 12 10 9.5 100
EH-A12K SCLP R/L 08 CP□□0802□□ 16 12 11 125
EH-A16M SCLP R/L 09 CP□□0903□□ 20 16 15 150
EH-A20Q SCLP R/L 09 CP□□0903□□ 25 20 19 180

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S10M SCLP R/L 08 CP□□0802□□ 6 -
EH-S12M SCLP R/L 08 CP□□0802□□ 8 15
EH-S16N SCLP R/L 09 CP□□0903□□ 10 15
EH-S16R SCLP R/L 09 CP□□0903□□ 11 35
EH-S20N SCLP R/L 09 CP□□0903□□ 12.5 20
EH-S20S SCLP R/L 09 CP□□0903□□ 12.5 20
EH-A10H SCLP R/L 08 CP□□0802□□ 9 -
EH-A12K SCLP R/L 08 CP□□0802□□ 8 20
EH-A16M SCLP R/L 09 CP□□0903□□ 10 25
EH-A20Q SCLP R/L 09 CP□□0903□□ 12.5 28
Ersatzteile
Artikel Schraube Schlüssel
EH-S10M SCLP R/L 08 SCR0305 TW09P
EH-S12M SCLP R/L 08 SCR0307 TW09P
EH-S16N SCLP R/L 09 SCR0408 TW15P
EH-S16R SCLP R/L 09 SCR0408 TW15P
EH-S20N SCLP R/L 09 SCR0408 TW15P
EH-S20S SCLP R/L 09 SCR0408 TW15P
EH-A10H SCLP R/L 08 SCR0305 TW09P
EH-A12K SCLP R/L 08 SCR0307 TW09P
EH-A16M SCLP R/L 09 SCR0408 TW15P
EH-A20Q SCLP R/L 09 SCR0408 TW15P
SCLC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SCLC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SCLP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SCLP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

SDQC / SDUC

Zu diesem Kapitel anfragen

SDQC: Halter und Maße

Maße in mm. Werkzeugstellung: 107.5°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S10M-SDQCR R/L-07 DC□□0702□□ 13 10 9 150
EH-S12M-SDQCR R/L-07 DC□□0702□□ 16 12 11 150
EH-S16R-SDQCR R/L-07 DC□□0702□□ 20 16 15 200
EH-S16R-SDQCR R/L-11 DC□□11T3□□ 20 16 15 200
EH-S20S-SDQCR R/L-11 DC□□11T3□□ 25 20 18 250
EH-S25R-SDQCR R/L-11 DC□□11T3□□ 32 25 23 200
EH-A10H-SDQCR R/L-07 DC□□0702□□ 13 10 9.5 100
EH-A12K-SDQCR R/L-07 DC□□0702□□ 16 12 11 125
EH-A16M-SDQCR R/L-11 DC□□11T3□□ 20 16 15 150
EH-A20Q-SDQCR R/L-11 DC□□11T3□□ 25 20 19 180
EH-A25R-SDQCR R/L-11 DC□□11T3□□ 32 25 24 200

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ f
EH-S10M-SDQCR R/L-07 DC□□0702□□ 7 20 2.5
EH-S12M-SDQCR R/L-07 DC□□0702□□ 9 22 3.5
EH-S16R-SDQCR R/L-07 DC□□0702□□ 11 27 4
EH-S16R-SDQCR R/L-11 DC□□11T3□□ 11 32 4
EH-S20S-SDQCR R/L-11 DC□□11T3□□ 13 32 4.5
EH-S25R-SDQCR R/L-11 DC□□11T3□□ 17 32 7
EH-A10H-SDQCR R/L-07 DC□□0702□□ 7 20 2
EH-A12K-SDQCR R/L-07 DC□□0702□□ 9 22 3
EH-A16M-SDQCR R/L-11 DC□□11T3□□ 11 27 3
EH-A20Q-SDQCR R/L-11 DC□□11T3□□ 13 32 3
EH-A25R-SDQCR R/L-11 DC□□11T3□□ 17 32 4
Ersatzteile
Artikel Schraube Schlüssel
EH-S10M-SDQCR R/L-07 SCR02555 TW07P
EH-S12M-SDQCR R/L-07 SCR02565 TW07P
EH-S16R-SDQCR R/L-07 SCR02565 TW07P
EH-S16R-SDQCR R/L-11 SCR03058 TW15P
EH-S20S-SDQCR R/L-11 SCR03058 TW15P
EH-S25R-SDQCR R/L-11 SCR03510 TW15P
EH-A10H-SDQCR R/L-07 SCR02555 TW07P
EH-A12K-SDQCR R/L-07 SCR02565 TW07P
EH-A16M-SDQCR R/L-11 SCR03058 TW15P
EH-A20Q-SDQCR R/L-11 SCR03058 TW15P
EH-A25R-SDQCR R/L-11 SCR03510 TW15P

Zu diesem Kapitel anfragen

SDUC: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S10M-SDUCR R/L-07 DC□□0702□□ 13 10 9 150
EH-S12M-SDUCR R/L-07 DC□□0702□□ 16 12 11 150
EH-S16R-SDUCR R/L-07 DC□□0702□□ 20 16 15 200
EH-S16R-SDUCR R/L-11 DC□□11T3□□ 20 16 15 200
EH-S20S-SDUCR R/L-11 DC□□11T3□□ 25 20 18 250
EH-S25R-SDUCR R/L-11 DC□□11T3□□ 32 25 23 200
EH-S32S-SDUCR R/L-11 DC□□11T3□□ 40 32 30 250
EH-A10H-SDUCR R/L-07 DC□□0702□□ 13 10 9.5 100
EH-A12K-SDUCR R/L-07 DC□□0702□□ 16 12 11 125
EH-A16M-SDUCR R/L-07 DC□□11T3□□ 20 16 15 150
EH-A20Q-SDUCR R/L-11 DC□□11T3□□ 25 20 19 180
EH-A25R-SDUCR R/L-11 DC□□11T3□□ 32 25 24 200

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ f
EH-S10M-SDUCR R/L-07 DC□□0702□□ 7 0 2.5
EH-S12M-SDUCR R/L-07 DC□□0702□□ 9 22 3.5
EH-S16R-SDUCR R/L-07 DC□□0702□□ 11 27 4
EH-S16R-SDUCR R/L-11 DC□□11T3□□ 11 27 4
EH-S20S-SDUCR R/L-11 DC□□11T3□□ 13 35 4.3
EH-S25R-SDUCR R/L-11 DC□□11T3□□ 17 46 6.8
EH-S32S-SDUCR R/L-11 DC□□11T3□□ 22 50 8.4
EH-A10H-SDUCR R/L-07 DC□□0702□□ 7 0 2
EH-A12K-SDUCR R/L-07 DC□□0702□□ 9 22 3
EH-A16M-SDUCR R/L-07 DC□□11T3□□ 11 27 3
EH-A20Q-SDUCR R/L-11 DC□□11T3□□ 13 35 3
EH-A25R-SDUCR R/L-11 DC□□11T3□□ 17 46 4.5
Ersatzteile
Artikel Schraube Schlüssel
EH-S10M-SDUCR R/L-07 SCR02555 TW07P
EH-S12M-SDUCR R/L-07 SCR02565 TW07P
EH-S16R-SDUCR R/L-07 SCR02565 TW07P
EH-S16R-SDUCR R/L-11 SCR03058 TW15P
EH-S20S-SDUCR R/L-11 SCR03058 TW15P
EH-S25R-SDUCR R/L-11 SCR03510 TW15P
EH-S32S-SDUCR R/L-11 SCR03510 TW15P
EH-A10H-SDUCR R/L-07 SCR02555 TW07P
EH-A12K-SDUCR R/L-07 SCR02565 TW07P
EH-A16M-SDUCR R/L-07 SCR02565 TW07P
EH-A20Q-SDUCR R/L-11 SCR03058 TW15P
EH-A25R-SDUCR R/L-11 SCR03510 TW15P
SDQC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SDQC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SDUC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SDUC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

SDZC / SSKC

Zu diesem Kapitel anfragen

SDZC: Halter und Maße

Maße in mm. Werkzeugstellung: 3°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S16R SDZC R/L 07 DC□□0702□□ 20 16 15 200
EH-S20S SDZC R/L 07 DC□□0702□□ 25 20 18 250
EH-S25R SDZC R/L 11 DC□□11T3□□ 32 25 23 200
EH-S32S SDZC R/L 11 DC□□11T3□□ 40 32 30 250
EH-S40T SDZC R/L 11 DC□□11T3□□ 50 40 37 300
EH-A25R SDZC R/L 11 DC□□11T3□□ 32 25 24 200
EH-A32S SDZC R/L 11 DC□□11T3□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ f
EH-S16R SDZC R/L 07 DC□□0702□□ 11 29 4
EH-S20S SDZC R/L 07 DC□□0702□□ 13 36.5 4.5
EH-S25R SDZC R/L 11 DC□□11T3□□ 17 30 6.9
EH-S32S SDZC R/L 11 DC□□11T3□□ 22 39 8.4
EH-S40T SDZC R/L 11 DC□□11T3□□ 27 47 9.4
EH-A25R SDZC R/L 11 DC□□11T3□□ 17 30 4.5
EH-A32S SDZC R/L 11 DC□□11T3□□ 22 39 6
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S16R SDZC R/L 07 SCR02565 - - TW07P
EH-S20S SDZC R/L 07 SCR02565 - - TW07P
EH-S25R SDZC R/L 11 SCR03510 - - TW15P
EH-S32S SDZC R/L 11 SCR03512 SSD32 SSCR0509 TW15P / W35L
EH-S40T SDZC R/L 11 SCR03512 SSD32 SSCR0509 TW15P / W35L
EH-A25R SDZC R/L 11 SCR03510 - - TW15P
EH-A32S SDZC R/L 11 SCR03512 SSD32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SSKC: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S12M SSKC R/L 09 SC□□09T3□□ 16 20 11 150
EH-S16R SSKC R/L 09 SC□□09T3□□ 20 16 15 200
EH-S20S SSKC R/L 09 SC□□09T3□□ 25 20 18 250
EH-S25R SSKC R/L 12 SC□□1204□□ 32 25 23 200
EH-S32S SSKC R/L 12 SC□□1204□□ 40 32 30 250
EH-A12K SSKC R/L 09 SC□□09T3□□ 16 12 11 125
EH-A16M SSKC R/L 09 SC□□09T3□□ 20 16 15 150
EH-A20Q SSKC R/L 09 SC□□09T3□□ 25 20 19 180
EH-A25R SSKC R/L 12 SC□□1204□□ 32 25 24 200
EH-A32S SSKC R/L 12 SC□□1204□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S12M SSKC R/L 09 SC□□09T3□□ 9 26
EH-S16R SSKC R/L 09 SC□□09T3□□ 11 40
EH-S20S SSKC R/L 09 SC□□09T3□□ 13 46
EH-S25R SSKC R/L 12 SC□□1204□□ 17 36
EH-S32S SSKC R/L 12 SC□□1204□□ 22 43
EH-A12K SSKC R/L 09 SC□□09T3□□ 9 26
EH-A16M SSKC R/L 09 SC□□09T3□□ 11 32
EH-A20Q SSKC R/L 09 SC□□09T3□□ 13 34
EH-A25R SSKC R/L 12 SC□□1204□□ 17 36
EH-A32S SSKC R/L 12 SC□□1204□□ 22 43
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S12M SSKC R/L 09 SCR03057 - - TW15P
EH-S16R SSKC R/L 09 SCR03058 - - TW15P
EH-S20S SSKC R/L 09 SCR03058 - - TW15P
EH-S25R SSKC R/L 12 SCR0411F - - TW15P
EH-S32S SSKC R/L 12 SCR0411F SSC42 SSCR0610 TW15P / W40L
EH-A12K SSKC R/L 09 SCR03057 - - TW15P
EH-A16M SSKC R/L 09 SCR03058 - - TW15P
EH-A20Q SSKC R/L 09 SCR03058 - - TW15P
EH-A25R SSKC R/L 12 SCR0411F - - TW15P
EH-A32S SSKC R/L 12 SCR0411F SSC42 SSCR0610 TW15P / W40L
SDZC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SDZC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SSKC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SSKC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

SSKP / STFC

Zu diesem Kapitel anfragen

SSKP: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S12M SSKP R/L 09 SP□□0903□□ 16 12 11 150
EH-S16N SSKP R/L 09 SP□□0903□□ 20 16 15 160
EH-S16R SSKP R/L 09 SP□□0903□□ 20 16 15 200
EH-S20N SSKP R/L 09 SP□□0903□□ 25 20 18 160
EH-S20S SSKP R/L 09 SP□□0903□□ 25 20 18 250
EH-A12K SSKP R/L 09 SP□□0903□□ 16 12 11 125
EH-A16M SSKP R/L 09 SP□□0903□□ 20 16 15 150
EH-A20Q SSKP R/L 09 SP□□0903□□ 25 20 19 180

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S12M SSKP R/L 09 SP□□0903□□ 8 18
EH-S16N SSKP R/L 09 SP□□0903□□ 10 30
EH-S16R SSKP R/L 09 SP□□0903□□ 10 32
EH-S20N SSKP R/L 09 SP□□0903□□ 12.5 32
EH-S20S SSKP R/L 09 SP□□0903□□ 12.5 35
EH-A12K SSKP R/L 09 SP□□0903□□ 8 21
EH-A16M SSKP R/L 09 SP□□0903□□ 10 30
EH-A20Q SSKP R/L 09 SP□□0903□□ 12.5 32
Ersatzteile
Artikel Schraube Schlüssel
EH-S12M SSKP R/L 09 SCR0307 TW09P
EH-S16N SSKP R/L 09 SCR0307 TW09P
EH-S16R SSKP R/L 09 SCR0307 TW09P
EH-S20N SSKP R/L 09 SCR0307 TW09P
EH-S20S SSKP R/L 09 SCR0307 TW09P
EH-A12K SSKP R/L 09 SCR03058 TW09P
EH-A16M SSKP R/L 09 SCR0307 TW09P
EH-A20Q SSKP R/L 09 SCR0307 TW09P

Zu diesem Kapitel anfragen

STFC: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S10M STFC R/L 09 TC□□0902□□ 13 10 9 150
EH-S12M STFC R/L 09 TC□□0902□□ 16 12 11 150
EH-S12M STFC R/L 11 TC□□1102□□ 16 12 11 150
EH-S16R STFC R/L 11 TC□□1102□□ 20 16 15 200
EH-S20S STFC R/L 11 TC□□1102□□ 25 20 18 250
EH-S20S STFC R/L 16 TC□□16T3□□ 25 20 18 250
EH-S25R STFC R/L 16 TC□□16T3□□ 32 25 23 200
EH-S32S STFC R/L 16 TC□□16T3□□ 40 32 30 250
EH-S40T STFC R/L 16 TC□□16T3□□ 50 40 37 300
EH-A10M STFC R/L 09 TC□□0902□□ 13 10 9.5 100
EH-A12K STFC R/L 09 TC□□0902□□ 16 12 11 125
EH-A12K STFC R/L 11 TC□□1102□□ 16 12 11 125
EH-A16M STFC R/L 11 TC□□1102□□ 20 16 15 150
EH-A20Q STFC R/L 11 TC□□1102□□ 25 20 19 180
EH-A25R STFC R/L 16 TC□□16T3□□ 32 25 24 200
EH-A32S STFC R/L 16 TC□□16T3□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S10M STFC R/L 09 TC□□0902□□ 7 23
EH-S12M STFC R/L 09 TC□□0902□□ 9 28
EH-S12M STFC R/L 11 TC□□1102□□ 9 30
EH-S16R STFC R/L 11 TC□□1102□□ 11 35
EH-S20S STFC R/L 11 TC□□1102□□ 13 36
EH-S20S STFC R/L 16 TC□□16T3□□ 13 36
EH-S25R STFC R/L 16 TC□□16T3□□ 17 49
EH-S32S STFC R/L 16 TC□□16T3□□ 22 50
EH-S40T STFC R/L 16 TC□□16T3□□ 27 60
EH-A10M STFC R/L 09 TC□□0902□□ 7 23
EH-A12K STFC R/L 09 TC□□0902□□ 9 23
EH-A12K STFC R/L 11 TC□□1102□□ 9 30
EH-A16M STFC R/L 11 TC□□1102□□ 11 30
EH-A20Q STFC R/L 11 TC□□1102□□ 13 36
EH-A25R STFC R/L 16 TC□□16T3□□ 17 49
EH-A32S STFC R/L 16 TC□□16T3□□ 22 50
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S10M STFC R/L 09 SCR02206 - - TW06P
EH-S12M STFC R/L 09 SCR02206 - - TW06P
EH-S12M STFC R/L 11 SCR02565 - - TW07P
EH-S16R STFC R/L 11 SCR02565 - - TW07P
EH-S20S STFC R/L 11 SCR02565 - - TW07P
EH-S20S STFC R/L 16 SCR03510 - - TW15P
EH-S25R STFC R/L 16 SCR03510 - - TW15P
EH-S32S STFC R/L 16 SCR03512 SST32 SSCR0509 TW15P / W35L
EH-S40T STFC R/L 16 SCR03512 SST32 SSCR0509 TW15P / W35L
EH-A10M STFC R/L 09 SCR02206 - - TW06P
EH-A12K STFC R/L 09 SCR02206 - - TW06P
EH-A12K STFC R/L 11 SCR02565 - - TW07P
EH-A16M STFC R/L 11 SCR02565 - - TW07P
EH-A20Q STFC R/L 11 SCR02565 - - TW07P
EH-A25R STFC R/L 16 SCR03510 - - TW15P
EH-A32S STFC R/L 16 SCR03512 SSCR0509 SST32 TW15P / W35L
SSKP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SSKP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
STFC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
STFC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

STFP / STWP / SVJC

Zu diesem Kapitel anfragen

STFP: Halter und Maße

Maße in mm. Werkzeugstellung: 90°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S10M STFP R/L 11 TP□□1103□□ 12 10 9 150
EH-S12M STFP R/L 11 TP□□1103□□ 16 12 11 150
EH-S16N STFP R/L 11 TP□□1103□□ 20 16 15 160
EH-S16R STFP R/L 11 TP□□1103□□ 20 16 15 200
EH-S20N STFP R/L 16 TP□□1604□□ 25 20 18 160
EH-S20S STFP R/L 16 TP□□1604□□ 25 20 18 250
EH-A10H STFP R/L 11 TP□□1103□□ 12 10 9.5 100
EH-A12K STFP R/L 11 TP□□1103□□ 16 12 11 125
EH-A16M STFP R/L 11 TP□□1103□□ 20 16 15 150
EH-A20Q STFP R/L 16 TP□□1604□□ 25 20 19 180

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S10M STFP R/L 11 TP□□1103□□ 6 -
EH-S12M STFP R/L 11 TP□□1103□□ 8 10
EH-S16N STFP R/L 11 TP□□1103□□ 10 12
EH-S16R STFP R/L 11 TP□□1103□□ 10 12
EH-S20N STFP R/L 16 TP□□1604□□ 12.5 32
EH-S20S STFP R/L 16 TP□□1604□□ 12.5 14
EH-A10H STFP R/L 11 TP□□1103□□ 6 -
EH-A12K STFP R/L 11 TP□□1103□□ 8 10
EH-A16M STFP R/L 11 TP□□1103□□ 10 23
EH-A20Q STFP R/L 16 TP□□1604□□ 12.5 41
Ersatzteile
Artikel Schraube Schlüssel
EH-S10M STFP R/L 11 SCR030508 TW09P
EH-S12M STFP R/L 11 SCR0307 TW09P
EH-S16N STFP R/L 11 SCR0307 TW09P
EH-S16R STFP R/L 11 SCR0307 TW09P
EH-S20N STFP R/L 16 SCR0408 TW15P
EH-S20S STFP R/L 16 SCR0408 TW15P
EH-A10H STFP R/L 11 SCR030508 TW09P
EH-A12K STFP R/L 11 SCR0307 TW09P
EH-A16M STFP R/L 11 SCR0307 TW09P
EH-A20Q STFP R/L 16 SCR0408 TW15P

Zu diesem Kapitel anfragen

STWP: Halter und Maße

Maße in mm. Werkzeugstellung: 60°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S10M STWP R/L 11 TPGH1102□□ 12 10 9 150
EH-S12M STWP R/L 11 TPGH1103□□ 16 12 11 150
EH-S16R STWP R/L 11 TPGH1103□□ 20 16 15 180
EH-S20R STWP R/L 11 TPGH1103□□ 25 20 19 200

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S10M STWP R/L 11 TPGH1102□□ 6 23
EH-S12M STWP R/L 11 TPGH1103□□ 8 30
EH-S16R STWP R/L 11 TPGH1103□□ 10 35
EH-S20R STWP R/L 11 TPGH1103□□ 12.5 40
Ersatzteile
Artikel Schraube Schlüssel
EH-S10M STWP R/L 11 SCR030508 TW09P
EH-S12M STWP R/L 11 SCR0306 TW09P
EH-S16R STWP R/L 11 SCR0306 TW09P
EH-S20R STWP R/L 11 SCR0306 TW09P

Zu diesem Kapitel anfragen

SVJC: Halter und Maße

Maße in mm. Werkzeugstellung: 142°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S12M SVJC R/L 08 VCMT0802□□ 16 12 11 150
EH-S16Q SVJC R/L 08 VCMT0802□□ 20 16 15 180

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S12M SVJC R/L 08 VCMT0802□□ 2 26
EH-S16Q SVJC R/L 08 VCMT0802□□ 2 36
Ersatzteile
Artikel Schraube Schlüssel
EH-S12M SVJC R/L 08 SCR0204 TW06P
EH-S16Q SVJC R/L 08 SCR0204 TW06P
STFP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
STFP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
STWP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
STWP: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVJC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVJC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

SVQB / SVQC / SVUB

Zu diesem Kapitel anfragen

SVQB: Halter und Maße

Maße in mm. Werkzeugstellung: 108°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S32S SVQB R/L 16 VB□□1604□□ 40 32 30 250
EH-S40T SVQB R/L 16 VB□□1604□□ 50 40 37 300
EH-A32S SVQB R/L 16 VB□□1604□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S32S SVQB R/L 16 VB□□1604□□ 22 56
EH-S40T SVQB R/L 16 VB□□1604□□ 27 64
EH-A32S SVQB R/L 16 VB□□1604□□ 22 56
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S32S SVQB R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-S40T SVQB R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-A32S SVQB R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SVQC: Halter und Maße

Maße in mm. Werkzeugstellung: 108°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S16R SVQC R/L 11 VC□□1103□□ 20 16 15 200
EH-S20S SVQC R/L 11 VC□□1103□□ 25 20 18 250
EH-S25R SVQC R/L 11 VC□□1103□□ 32 25 23 200
EH-S20S SVQC R/L 13 VC□□1303□□ 25 20 18 250
EH-S25R SVQC R/L 13 VC□□1303□□ 32 25 23 200
EH-S25R SVQC R/L 16 VC□□1604□□ 32 25 23 200
EH-S32S SVQC R/L 16 VC□□1604□□ 40 32 30 250
EH-S40T SVQC R/L 16 VC□□1604□□ 50 40 37 300

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S16R SVQC R/L 11 VC□□1103□□ 11 35
EH-S20S SVQC R/L 11 VC□□1103□□ 13 38
EH-S25R SVQC R/L 11 VC□□1103□□ 17 42
EH-S20S SVQC R/L 13 VC□□1303□□ 13 42
EH-S25R SVQC R/L 13 VC□□1303□□ 17 45
EH-S25R SVQC R/L 16 VC□□1604□□ 17 50
EH-S32S SVQC R/L 16 VC□□1604□□ 22 56
EH-S40T SVQC R/L 16 VC□□1604□□ 27 64
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S16R SVQC R/L 11 SCR02565 - - TW07P
EH-S20S SVQC R/L 11 SCR02565 - - TW07P
EH-S25R SVQC R/L 11 SCR02565 - - TW07P
EH-S20S SVQC R/L 13 SCR0307 - - TW07P
EH-S25R SVQC R/L 13 SCR0307 - - TW07P
EH-S25R SVQC R/L 16 SCR03510 - - TW15P
EH-S32S SVQC R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-S40T SVQC R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L

Zu diesem Kapitel anfragen

SVUB: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S32S SVUB R/L 16 VB□□1604□□ 40 32 30 250
EH-S40T SVUB R/L 16 VB□□1604□□ 50 40 37 300
EH-A32S SVUB R/L 16 VB□□1604□□ 40 32 31 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S32S SVUB R/L 16 VB□□1604□□ 22 56
EH-S40T SVUB R/L 16 VB□□1604□□ 27 64
EH-A32S SVUB R/L 16 VB□□1604□□ 22 56
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S32S SVUB R/L 16 SCR03510 SSV32 SSCR0509 TW15P / W35L
EH-S40T SVUB R/L 16 SCR03510 SSV32 SSCR0509 TW15P / W35L
EH-A32S SVUB R/L 16 SCR03510 SSV32 SSCR0509 TW15P / W35L
SVQB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVQB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVQC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVQC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVUB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVUB: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

SVUC

Zu diesem Kapitel anfragen

SVUC: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S16R SVUC R/L 11 VC□□1103□□ 22 16 15 200
EH-S20S SVUC R/L 11 VC□□1103□□ 25 20 18 250
EH-S25T SVUC R/L 11 VC□□1103□□ 32 25 23 300
EH-S20S SVUC R/L 13 VC□□1303□□ 28 20 18 250
EH-S25R SVUC R/L 13 VC□□1303□□ 32 25 23 200
EH-S25R SVUC R/L 16 VC□□1604□□ 32 25 23 200
EH-S32S SVUC R/L 16 VC□□1604□□ 40 32 30 250
EH-S40T SVUC R/L 16 VC□□1604□□ 50 40 37 300

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S16R SVUC R/L 11 VC□□1103□□ 13 30
EH-S20S SVUC R/L 11 VC□□1103□□ 14 33
EH-S25T SVUC R/L 11 VC□□1103□□ 17 38
EH-S20S SVUC R/L 13 VC□□1303□□ 16 35
EH-S25R SVUC R/L 13 VC□□1303□□ 17 40
EH-S25R SVUC R/L 16 VC□□1604□□ 19 50
EH-S32S SVUC R/L 16 VC□□1604□□ 22 56
EH-S40T SVUC R/L 16 VC□□1604□□ 27 64
Ersatzteile
Artikel Schraube Unterlage Unterlagenschraube Schlüssel
EH-S16R SVUC R/L 11 SCR02565 - - TW07P
EH-S20S SVUC R/L 11 SCR02565 - - TW07P
EH-S25T SVUC R/L 11 SCR02565 - - TW07P
EH-S20S SVUC R/L 13 SCR0307 - - TW09P
EH-S25R SVUC R/L 13 SCR0307 - - TW09P
EH-S25R SVUC R/L 16 SCR03510 - - TW15P
EH-S32S SVUC R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L
EH-S40T SVUC R/L 16 SCR03512 SSV32 SSCR0509 TW15P / W35L
SVUC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
SVUC: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

MCLN / MDUN / MSKN

Zu diesem Kapitel anfragen

MCLN: Halter und Maße

Maße in mm. Werkzeugstellung: 95°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S20S-MCLN R/L-09 CN□□0903□□ 25 20 18 250
EH-S25R-MCLN R/L-09 CN□□0903□□ 32 25 23 200
EH-S25R-MCLN R/L-12 CN□□1204□□ 32 25 23 200
EH-S32S-MCLN R/L-12 CN□□1204□□ 40 32 30 250
EH-S40T-MCLN R/L-12 CN□□1204□□ 50 40 37 300
EH-A25R-MCLN R/L-12 CN□□1204□□ 32 25 23 200
EH-A32S-MCLN R/L-12 CN□□1204□□ 40 32 30 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S20S-MCLN R/L-09 CN□□0903□□ 13 30
EH-S25R-MCLN R/L-09 CN□□0903□□ 17 36
EH-S25R-MCLN R/L-12 CN□□1204□□ 17 36
EH-S32S-MCLN R/L-12 CN□□1204□□ 22 50
EH-S40T-MCLN R/L-12 CN□□1204□□ 27 60
EH-A25R-MCLN R/L-12 CN□□1204□□ 17 40
EH-A32S-MCLN R/L-12 CN□□1204□□ 22 50
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-S20S-MCLN R/L-09 MCL7N MCSCR10-32-19 - MSP3D3 W19.8L / W23.8L
EH-S25R-MCLN R/L-09 MCL7N MCSCR10-32-19 - MSP3D3 W19.8L / W23.8L
EH-S25R-MCLN R/L-12 MCL6N MCSCR1/4-21 - MSP4DS W31.8L / W23.8L
EH-S32S-MCLN R/L-12 MCL6N MCSCR1/4-21 MSC43 MSP4D W31.8L / W23.8L
EH-S40T-MCLN R/L-12 MCL6N MCSCR1/4-21 MSC43 MSP4D W31.8L / W23.8L
EH-A25R-MCLN R/L-12 MCL6N MCSCR1/4-21 - MSP4DS W31.8L / W23.8L
EH-A32S-MCLN R/L-12 MCL6N MCSCR1/4-21 MSC43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

MDUN: Halter und Maße

Maße in mm. Werkzeugstellung: 93°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S32S-MDUN R/L-15-3 DN□□1504□□ 40 32 30 250
EH-S40T-MDUN R/L-15-3 DN□□1504□□ 50 40 37 300
EH-A32S-MDUN R/L-15-3 DN□□1504□□ 40 32 30 250

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S32S-MDUN R/L-15-3 DN□□1504□□ 22 50
EH-S40T-MDUN R/L-15-3 DN□□1504□□ 27 60
EH-A32S-MDUN R/L-15-3 DN□□1504□□ 22 50
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-S32S-MDUN R/L-15-3 MCL6N MCSCR1/4-21 MSD43 MSP4D W31.8L / W23.8L
EH-S40T-MDUN R/L-15-3 MCL6N MCSCR1/4-21 MSD43 MSP4D W31.8L / W23.8L
EH-A32S-MDUN R/L-15-3 MCL6N MCSCR1/4-21 MSD43 MSP4D W31.8L / W23.8L

Zu diesem Kapitel anfragen

MSKN: Halter und Maße

Maße in mm. Werkzeugstellung: 75°.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød H L
EH-S25R-MSKN R/L-12 SN□□1204□□ 32 25 23 200
EH-S32S-MSKN R/L-12 SN□□1204□□ 40 32 30 250
EH-S40T-MSKN R/L-12 SN□□1204□□ 50 40 37 300
EH-A25R-MSKN R/L-12 SN□□1204□□ 32 25 23 200
EH-A32S-MSKN R/L-12 SN□□1204□□ 40 32 30 250
EH-A40T-MSKN R/L-12 SN□□1204□□ 50 40 37 300

Maß-/Datenblock 2.

Artikel Plattenzuordnung S ℓ
EH-S25R-MSKN R/L-12 SN□□1204□□ 17 36
EH-S32S-MSKN R/L-12 SN□□1204□□ 22 50
EH-S40T-MSKN R/L-12 SN□□1204□□ 27 60
EH-A25R-MSKN R/L-12 SN□□1204□□ 17 40
EH-A32S-MSKN R/L-12 SN□□1204□□ 22 50
EH-A40T-MSKN R/L-12 SN□□1204□□ 27 60
Ersatzteile
Artikel Spannpratze Spannschraube Unterlage Unterlagenstift Schlüssel
EH-S25R-MSKN R/L-12 MCL8N1 MCSCR5/16-28 - MSP4DS W39.7L / W23.8L
EH-S32S-MSKN R/L-12 MCL8N1 MCSCR5/16-28 MSS43 MSP4D W39.7L / W23.8L
EH-S40T-MSKN R/L-12 MCL8N1 MCSCR5/16-28 MSS43 MSP4D W39.7L / W23.8L
EH-A25R-MSKN R/L-12 MCL8N1 MCSCR5/16-28 - MSP4DS W39.7L / W23.8L
EH-A32S-MSKN R/L-12 MCL8N1 MCSCR5/16-28 MSS43 MSP4D W39.7L / W23.8L
EH-A40T-MSKN R/L-12 MCL8N1 MCSCR5/16-28 MSS43 MSP4D W39.7L / W23.8L
MCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MCLN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDUN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MDUN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSKN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
MSKN: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

Ein- und Abstechen

Ein- und Abstechen: Bauteil- und Bearbeitungsansicht.
Ein- und Abstechen: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Einstechen und Abstechen

EHWA-Stechwerkzeuge eignen sich für präzise Nuten und Trennschnitte. PKD-, PCBN- und Hartmetallsorten werden an die Anwendung angepasst, um eine wirksame Zerspanung und lange Standzeiten zu unterstützen. Das Programm umfasst unterschiedliche Schneidenprofile und Halterausführungen für Werkstücke mit anspruchsvollen Nut- und Profilgeometrien.

Einstechen und Abstechen: Bauteil- und Bearbeitungsansicht.
Einstechen und Abstechen: Bauteil- und Bearbeitungsansicht.
Einstechen und Abstechen: Werkzeugansicht.
Einstechen und Abstechen: Werkzeugansicht.
Einstechen und Abstechen: Werkzeugansicht.
Einstechen und Abstechen: Werkzeugansicht.

Zu diesem Kapitel anfragen

ES: Standard-Stechsystem

Das Beispiel ESG 30 04 R/L setzt sich aus Plattenform, Breite, Eckenradius und rechts-/links schneidender Ausführung zusammen. ESG bezeichnet das dargestellte gerade Stechprofil, ESR das Rundprofil und ESX eine Sonderausführung. Die Skizzen kennzeichnen Breite W und Radius R sowie die unterschiedlichen rechten und linken Schneidenlagen.

ES ist das EHWA-Standardsystem für unterschiedliche Bearbeitungsarten, Nutbreiten und Nuttiefen. Die 120°-Konusaufnahme unterstützt eine hohe Spannfestigkeit; die vier dargestellten Kraftpfeile erläutern die Kontaktlage. Werkzeugausführung und Halter werden passend zur Nutgeometrie ausgewählt.

ES: Standard-Stechsystem: Werkzeugansicht.
ES: Standard-Stechsystem: Werkzeugansicht.
ES: Standard-Stechsystem: Werkzeugansicht.
ES: Standard-Stechsystem: Werkzeugansicht.
ES: Standard-Stechsystem: Werkzeugansicht.
ES: Standard-Stechsystem: Werkzeugansicht.

Zu diesem Kapitel anfragen

ESG und ESR: Maße und Sorten

Die ESG- und ESR-Zeichnungen erhalten die Bezüge W, R, M, L und H sowie die gezeigten Schneiden- und Seitenansichten. ESG bietet gerade Profile in den genannten Breiten und Radien, ESR die aufgeführten Rundprofile. Sonderausführungen können über W1, Radius R und PKD-/PCBN-Schneidstoff angefragt werden. Die passenden Halter stehen im Stechhalterprogramm dieser Ausgabe.

ESG: Stechplatten

Artikel W R M L H
ESG2002-R/L 2 0.2 1.7 20 7
ESG3002-R/L 3 0.2 2.2 20 7
ESG4002-R/L 4 0.2 3.0 20 7
ESG4004-R/L 4 0.4 3.0 20 7
ESG6002-R/L 6 0.2 5.0 25 7.5
ESG6004-R/L 6 0.4 5.0 25 7.5
ESG8002-R/L 8 0.2 6.0 30 8.7
ESG8004-R/L 8 0.4 6.0 30 8.7

Maße in mm. Sortenübersicht: PKD EP20, EP55, EP750; PCBN EB29X, EB190, EB570, EB51. Einzelne Sortenzellen sind unmarkiert.

ESR: Rundprofilplatten

Artikel W R M L H
ESR2010 2 1 1.7 20 7
ESR3015 3 1.5 2.2 20 7
ESR4020 4 2 3.0 20 7
ESR6030 6 3 5.0 25 7.5
ESR8040 8 4 6.0 30 8.7

Maße in mm. Dieselben sieben Sortenüberschriften wie ESG; die Sortenzellen sind unmarkiert. Sonderauslegung nach W1, R und PKD-/PCBN-Schneidstoff.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

ED: schmale Nuten mit hoher Steifigkeit

Das Beispiel EDG 30 04 R/L unterscheidet Plattenform, Breite, Eckenradius und Schneidrichtung. EDG und EDR zeigen gerade beziehungsweise gerundete Stechprofile; EDX steht für eine Sonderausführung. Die Skizzen kennzeichnen W und R sowie die rechten und linken Schneidenlagen.

ED ist für schmale Nuten und Anforderungen an eine hohe Steifigkeit ausgelegt. Schraube und Spannpratze bilden die Doppelspannung und unterstützen einen steifen Plattensitz. Die Werkzeuggrafik zeigt die doppelseitige Schneidenausführung.

ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.
ED: schmale Nuten mit hoher Steifigkeit: Werkzeugansicht.

Zu diesem Kapitel anfragen

EDG und EDR: Maße und Sorten

Die Zeichnungen führen W1, X1, R, W und I.C. sowie den 55°-Formwinkel. EDG und EDR bleiben getrennte Ausführungen mit den jeweils angegebenen Radien. Sonderauslegungen werden über W1, X1, R und PKD-/PCBN-Schneidstoff abgestimmt; die Quelle ordnet den Stechhalter auf ihrer Seite 143 zu.

EDG: Stechplatten

Artikel W1 X1 R W I.C.
EDG 1502-R/L 1.5 2.6 0.2 4.76 12.7
EDG 2002-R/L 2 3 0.2 4.76 12.7
EDG 3002-R/L 3 4.5 0.2 4.76 12.7
EDG 4002-R/L 4 4.5 0.2 4.76 12.7

Maße in mm. Sortenübersicht: PKD EP20, EP55, EP750; PCBN EB28X, EB190, EB570, EB51. Einzelne Sortenzellen sind unmarkiert. Sonderauslegung nach W1, X1, R und Schneidstoff.

EDR: Stechplatten

Artikel W1 X1 R W I.C.
EDR 1502-R/L 1.5 2.6 0.75 4.76 12.7
EDR 2002-R/L 2 3 1.0 4.76 12.7
EDR 3002-R/L 3 4.5 1.5 4.76 12.7
EDR 4002-R/L 4 4.5 2.0 4.76 12.7

Maße in mm. Sortenübersicht: PKD EP20, EP55, EP750; PCBN EB28X, EB190, EB570, EB51. Einzelne Sortenzellen sind unmarkiert. Sonderauslegung nach W1, X1, R und Schneidstoff.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

ET: schmale Nuten und einfache Einstellung

Das Bezeichnungsbeispiel ETG 30 04 R/L gliedert sich in Plattenform, Breite, Eckenradius und Schneidrichtung. ETG bezeichnet das gerade Stechprofil, ETR das Rundprofil und ETX eine Sonderausführung. Breite W, Radius R und die spiegelbildlichen rechten/linken Schneidenlagen sind in den Skizzen gekennzeichnet. ET eignet sich für schmale Nuten und ermöglicht eine einfache Werkzeugeinstellung.

ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.
ET: schmale Nuten und einfache Einstellung: Werkzeugansicht.

Zu diesem Kapitel anfragen

ETG und ETR: Maße und Sorten

Die Zeichnungen zeigen W1, X1, R, W und I.C. sowie den 60°-Formwinkel. ETG und ETR behalten ihre unterschiedlichen Radien und die jeweiligen rechten/linken Ausführungen. Sonderauslegungen werden über W1, X1, R und Schneidstoff abgestimmt. Die Quelle verweist auf den Stechhalter ihrer Seite 144.

ETG: Stechplatten

Artikel W1 X1 R W I.C.
ETG 1502-R/L 1.5 3 0.2 4.76 12.7
ETG 2002-R/L 2 3.5 0.2 4.76 12.7
ETG 3002-R/L 3 4.5 0.2 4.76 12.7
ETG 4002-R/L 4 4.5 0.2 4.76 12.7

Maße in mm. Sortenübersicht: PKD EP20, EP55, EP750; PCBN EB28X, EB190, EB570, EB51. Einzelne Sortenzellen sind unmarkiert. Sonderauslegung nach W1, X1, R und Schneidstoff.

ETR: Stechplatten

Artikel W1 X1 R W I.C.
ETR 1502-R/L 1.5 3 0.75 4.76 12.7
ETR 2002-R/L 2 3.5 1.0 4.76 12.7
ETR 3002-R/L 3 4.5 1.5 4.76 12.7
ETR 4002-R/L 4 4.5 2.0 4.76 12.7

Maße in mm. Sortenübersicht: PKD EP20, EP55, EP750; PCBN EB28X, EB190, EB570, EB51. Einzelne Sortenzellen sind unmarkiert. Sonderauslegung nach W1, X1, R und Schneidstoff.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

EM: Mikrostechen für Drehautomaten

Das Beispiel EMG 30 04 R/L unterscheidet Plattenform, Breite, Eckenradius und Schneidrichtung. EMG bezeichnet die dargestellte gerade Ausführung; EMX steht für eine Sonderausführung. Die Skizzen kennzeichnen W und R sowie rechte und linke Schneidenlagen. EM ist als Mikro-Stechwerkzeug für Drehautomaten ausgelegt und eignet sich für kleine, präzise Nuten.

EM: Mikrostechen für Drehautomaten: Werkzeugansicht.
EM: Mikrostechen für Drehautomaten: Werkzeugansicht.
EM: Mikrostechen für Drehautomaten: Werkzeugansicht.
EM: Mikrostechen für Drehautomaten: Werkzeugansicht.
EM: Mikrostechen für Drehautomaten: Werkzeugansicht.
EM: Mikrostechen für Drehautomaten: Werkzeugansicht.

Zu diesem Kapitel anfragen

EMG: Maße und Sorten

Die Maßzeichnung ordnet W1, X1, R, W, L und T der schmalen Stechplatte zu. Die Artikelbezeichnungen dieser Tabelle führen L/R in genau dieser Reihenfolge. Sonderausführungen können nach W1, X1, R und PKD-/PCBN-Schneidstoff abgestimmt werden; der Halter steht im Quellprogramm auf Seite 145.

EMG: Mikro-Stechplatten

Maß-/Datenblock 1.

Artikel W1 X1 R W L
EMG 05000-L/R 0.5 3.0 0.00 2.7 22.2
EMG 10005-L/R 1.0 3.5 0.00 2.7 22.2
EMG 15005-L/R 1.5 3.5 0.05 2.7 22.2
EMG 2001-L/R 2.0 4.0 0.10 2.7 22.2
EMG 2501-L/R 2.5 4.0 0.10 2.7 22.2

Maß-/Datenblock 2.

Artikel T
EMG 05000-L/R 5.6
EMG 10005-L/R 5.6
EMG 15005-L/R 5.6
EMG 2001-L/R 5.6
EMG 2501-L/R 5.6

Maße in mm. Sortenübersicht: PKD EP20, EP55, EP750; PCBN EB570, EB22, EB51. Einzelne Sortenzellen sind unmarkiert. Die Ausgabe 2022 führt bei EMG 10005-L/R ausdrücklich R = 0.00. Sonderauslegung nach W1, X1, R und Schneidstoff.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

Sonderauslegung für Kolbenringe

PKD-/PCBN-Ausführungen für Kolbenringe umfassen GC, GR, GL sowie einseitig und zweiseitig konische Formen. Alle fünf Maßbilder zeigen ihre jeweiligen Schneidenlagen. GC führt W, R, L und T; GR und GL ergänzen W1. Die einseitig konische Form ergänzt V1, die zweiseitige Form V1 und V2.

Für eine Anfrage geben Sie Werkstück, W, W1, R, L, T und die benötigten Winkel V an. Die Auswahl dieser Ausgabe nennt PKD EP13, EP750 und EP59 sowie PCBN EB51 und EB710. Die folgenden Auslegungsfelder bleiben für kundenspezifische Maße und Artikelangaben offen.

Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.

Zu diesem Kapitel anfragen

Weitere Sonderformen zum Einstechen

Acht unterschiedliche Schneiden- und Körperformen ergänzen das Sonderprogramm. Die ersten beiden zeigen einen 35°-Profilbezug; weitere Ausführungen besitzen gerade, gerundete, einseitig abgesetzte oder abgestufte Schneidenlagen. Jede Form bleibt mit ihrer eigenen Vorder-/Seitenansicht erhalten.

Für die Auslegung geben Sie Werkstück, W, W1, R, X1, L und T an. Die Sortenübersicht nennt PKD EP20, EP55 und EP750 sowie PCBN EB28X, EB570, EB190 und EB51. Die Maßfelder werden kundenspezifisch ausgefüllt; zusätzliche Artikelmaße sind in dieser Darstellung nicht vorgegeben.

Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.
Sonderform: beide ursprünglichen Werkzeugansichten mit ihren Maßbezügen.

Zu diesem Kapitel anfragen

Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung

Das Sonderprogramm deckt Planflächen, Nuten, Fasen und Profile ab. Werkzeugservice und Auslegung richten sich nach Ihrer Bearbeitungsaufgabe. Die vier Produktgruppen zeigen unterschiedliche Körperformen und PKD-/PCBN-Schneidenlagen, von kompakten Formplatten bis zu längeren Werkzeugleisten. Für die technische Abstimmung sind Werkstückzeichnung, Zielprofil, Maschine, Werkstoff und Prozessdaten maßgeblich.

Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.
Sonderwerkzeuge für Plan-, Nut-, Fasen- und Profilbearbeitung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Sonderplatten und Halterbeispiele

Weitere PKD-/PCBN-Sonderplatten ergänzen die Bearbeitung von Planflächen, Nuten, Fasen und Profilen. Die beiden Plattengruppen zeigen unterschiedliche Körper- und Schneidenformen; vier Halteransichten veranschaulichen die Aufnahme kompakter Formplatten. Die Auslegung wird auf Ihre Werkstück- und Prozessanforderungen abgestimmt.

Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.
Sonderplatten und Halterbeispiele: Werkzeugansicht.

Zu diesem Kapitel anfragen

Stechhalter: Spannsysteme

C bezeichnet die Pratzenspannung für ESG-Platten, D die Doppelspannung für EDG-Platten und S die Schraubenspannung für ETG- und EMG-Platten. Die dargestellten Kraftpfeile zeigen die Spannrichtungen. Die folgenden Haltergruppen führen ihre eigenen Plattenzuordnungen, Maßzeichnungen und Ersatzteilnummern.

Zu diesem Kapitel anfragen

Stechhalter: Maß- und Ausführungsprogramm

Die ES-Haltergruppen ESEH, ESEH-T00, ESEV, ESFV, ESFH, ESEU, ESIU und ESIV unterscheiden sich in Werkzeugstellung und Maßbezug. Die Quelle zeigt außerdem die ED-/ET-/EM-Ausführungen EDEH, EDEV, ETEH, ETEV und EMEH. Alle Produktansichten, Vorder-/Seitenansichten und die jeweils angegebenen Maßfelder werden ausführungsspezifisch geführt; Tabellenmaße sind in Millimetern.

ESEH besitzt H, W, L, S, H1 und Tmax; die T00-Ausführung und ESEV ergänzen ØDmin. ESFV und ESFH führen die Durchmessergrenzen ØDmin/ØDmax. ESEU zeigt den 45°-Winkelbezug. ESIU und ESIV führen zusätzlich ØD, Ød und ℓ am runden Werkzeugkörper; das ESIU-Bild zeigt ebenfalls 45°. EDEH, ETEH und EMEH sind mit T/W/L/S/H angegeben; EDEV und ETEV führen ØDmin und Tmax. Die jeweils benötigten Spann- und Schraubenteile werden direkt den Artikelzeilen zugeordnet.

Zu diesem Kapitel anfragen

ESEH: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESEH-R/L 1212-2-T08 ES□20□□ 12 12 100 12.2
ESEH-R/L 1616-2-T08 ES□20□□ 16 16 100 16.2
ESEH-R/L 2020-2-T08 ES□20□□ 20 20 125 20.2
ESEH-R/L 2525-2-T08 ES□20□□ 25 25 150 25.2
ESEH-R/L 1616-2-T12 ES□20□□ 16 16 100 16.2
ESEH-R/L 2020-2-T12 ES□20□□ 20 20 125 20.2
ESEH-R/L 2525-2-T12 ES□20□□ 25 25 150 25.2
ESEH-R/L 1616-2-T17 ES□20□□ 16 16 100 16.2
ESEH-R/L 2020-2-T17 ES□20□□ 20 20 125 20.2
ESEH-R/L 2525-2-T17 ES□20□□ 25 25 150 25.2
ESEH-R/L 1616-3-T10 ES□30□□ 16 16 100 16.4
ESEH-R/L 2020-3-T10 ES□30□□ 20 20 125 20.4
ESEH-R/L 2525-3-T10 ES□30□□ 25 25 150 25.4
ESEH-R/L 3232-3-T10 ES□30□□ 32 32 170 32.4
ESEH-R/L 1616-3-T13 ES□30□□ 16 16 100 16.4
ESEH-R/L 2020-3-T13 ES□30□□ 20 20 125 20.4
ESEH-R/L 2525-3-T13 ES□30□□ 25 25 150 25.4
ESEH-R/L 1616-3-T20 ES□30□□ 16 16 100 16.4
ESEH-R/L 2020-3-T20 ES□30□□ 20 20 125 20.4
ESEH-R/L 2525-3-T20 ES□30□□ 25 25 150 25.4
ESEH-R/L 3232-3-T20 ES□30□□ 32 32 170 32.4
ESEH-R/L 2525-3-T25 ES□30□□ 25 25 150 25.4
ESEH-R/L 1616-4-T10 ES□40□□ 16 16 100 16.4
ESEH-R/L 2020-4-T10 ES□40□□ 20 20 125 20.4
ESEH-R/L 2525-4-T10 ES□40□□ 25 25 150 25.4
ESEH-R/L 3232-4-T10 ES□40□□ 32 32 150 32.4
ESEH-R/L 1616-4-T15 ES□40□□ 16 16 100 16.4
ESEH-R/L 2020-4-T15 ES□40□□ 20 20 125 20.4
ESEH-R/L 2525-4-T15 ES□40□□ 25 25 150 25.4
ESEH-R/L 1616-4-T20 ES□40□□ 16 16 100 16.4
ESEH-R/L 2020-4-T20 ES□40□□ 20 20 125 20.4
ESEH-R/L 2525-4-T20 ES□40□□ 25 25 150 25.4
ESEH-R/L 3232-4-T20 ES□40□□ 32 32 170 32.4
ESEH-R/L 1616-4-T25 ES□40□□ 16 16 100 16.4
ESEH-R/L 2020-4-T25 ES□40□□ 20 20 125 20.4
ESEH-R/L 2525-4-T25 ES□40□□ 25 25 150 25.4

Maß-/Datenblock 2.

Artikel Plattenzuordnung H1 Tmax
ESEH-R/L 1212-2-T08 ES□20□□ 8
ESEH-R/L 1616-2-T08 ES□20□□ 8
ESEH-R/L 2020-2-T08 ES□20□□ 8
ESEH-R/L 2525-2-T08 ES□20□□ 8
ESEH-R/L 1616-2-T12 ES□20□□ 12
ESEH-R/L 2020-2-T12 ES□20□□ 12
ESEH-R/L 2525-2-T12 ES□20□□ 12
ESEH-R/L 1616-2-T17 ES□20□□ 17
ESEH-R/L 2020-2-T17 ES□20□□ 17
ESEH-R/L 2525-2-T17 ES□20□□ 17
ESEH-R/L 1616-3-T10 ES□30□□ 10
ESEH-R/L 2020-3-T10 ES□30□□ 10
ESEH-R/L 2525-3-T10 ES□30□□ 10
ESEH-R/L 3232-3-T10 ES□30□□ 10
ESEH-R/L 1616-3-T13 ES□30□□ 13
ESEH-R/L 2020-3-T13 ES□30□□ 13
ESEH-R/L 2525-3-T13 ES□30□□ 13
ESEH-R/L 1616-3-T20 ES□30□□ 20
ESEH-R/L 2020-3-T20 ES□30□□ 20
ESEH-R/L 2525-3-T20 ES□30□□ 20
ESEH-R/L 3232-3-T20 ES□30□□ 20
ESEH-R/L 2525-3-T25 ES□30□□ 25
ESEH-R/L 1616-4-T10 ES□40□□ 10
ESEH-R/L 2020-4-T10 ES□40□□ 10
ESEH-R/L 2525-4-T10 ES□40□□ 10
ESEH-R/L 3232-4-T10 ES□40□□ 10
ESEH-R/L 1616-4-T15 ES□40□□ 15
ESEH-R/L 2020-4-T15 ES□40□□ 15
ESEH-R/L 2525-4-T15 ES□40□□ 15
ESEH-R/L 1616-4-T20 ES□40□□ 20
ESEH-R/L 2020-4-T20 ES□40□□ 20
ESEH-R/L 2525-4-T20 ES□40□□ 20
ESEH-R/L 3232-4-T20 ES□40□□ 20
ESEH-R/L 1616-4-T25 ES□40□□ 25
ESEH-R/L 2020-4-T25 ES□40□□ 25
ESEH-R/L 2525-4-T25 ES□40□□ 25
Ersatzteile
Artikel Spannschraube Schlüssel
ESEH-R/L 1212-2-T08 HCR0512 W40L
ESEH-R/L 1616-2-T08 HCR0512 W40L
ESEH-R/L 2020-2-T08 HCR0512 W40L
ESEH-R/L 2525-2-T08 HCR0512 W40L
ESEH-R/L 1616-2-T12 HCR0512 W40L
ESEH-R/L 2020-2-T12 HCR0512 W40L
ESEH-R/L 2525-2-T12 HCR0512 W40L
ESEH-R/L 1616-2-T17 HCR0512 W40L
ESEH-R/L 2020-2-T17 HCR0512 W40L
ESEH-R/L 2525-2-T17 HCR0512 W40L
ESEH-R/L 1616-3-T10 HCR0512 W40L
ESEH-R/L 2020-3-T10 HCR0512 W40L
ESEH-R/L 2525-3-T10 HCR0512 W40L
ESEH-R/L 3232-3-T10 HCR0512 W40L
ESEH-R/L 1616-3-T13 HCR0512 W40L
ESEH-R/L 2020-3-T13 HCR0512 W40L
ESEH-R/L 2525-3-T13 HCR0512 W40L
ESEH-R/L 1616-3-T20 HCR0512 W40L
ESEH-R/L 2020-3-T20 HCR0512 W40L
ESEH-R/L 2525-3-T20 HCR0512 W40L
ESEH-R/L 3232-3-T20 HCR0512 W40L
ESEH-R/L 2525-3-T25 HCR0512 W40L
ESEH-R/L 1616-4-T10 HCR0616 W50L
ESEH-R/L 2020-4-T10 HCR0616 W50L
ESEH-R/L 2525-4-T10 HCR0616 W50L
ESEH-R/L 3232-4-T10 HCR0616 W50L
ESEH-R/L 1616-4-T15 HCR0616 W50L
ESEH-R/L 2020-4-T15 HCR0616 W50L
ESEH-R/L 2525-4-T15 HCR0616 W50L
ESEH-R/L 1616-4-T20 HCR0616 W50L
ESEH-R/L 2020-4-T20 HCR0616 W50L
ESEH-R/L 2525-4-T20 HCR0616 W50L
ESEH-R/L 3232-4-T20 HCR0616 W50L
ESEH-R/L 1616-4-T25 HCR0616 W50L
ESEH-R/L 2020-4-T25 HCR0616 W50L
ESEH-R/L 2525-4-T25 HCR0616 W50L
Stechhalter: Maß- und Ausführungsprogramm: Werkzeugansicht.
Stechhalter: Maß- und Ausführungsprogramm: Werkzeugansicht.
ESEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ESEH

Zu diesem Kapitel anfragen

ESEH: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESEH-R/L 2020-5-T12 ES□50□□ 20 20 125 20.5
ESEH-R/L 2525-5-T12 ES□50□□ 25 25 150 25.5
ESEH-R/L 2020-5-T15 ES□50□□ 20 20 125 20.55
ESEH-R/L 2525-5-T15 ES□50□□ 25 25 150 25.55
ESEH-R/L 3232-5-T15 ES□50□□ 32 32 170 32.55
ESEH-R/L 2020-5-T20 ES□50□□ 20 20 125 20.5
ESEH-R/L 2525-5-T20 ES□50□□ 25 25 150 25.5
ESEH-R/L 3232-5-T20 ES□50□□ 32 32 170 32.5
ESEH-R/L 2525-5-T32 ES□50□□ 25 25 150 25.5
ESEH-R/L 2020-6-T12 ES□60□□ 20 20 125 20.5
ESEH-R/L 2525-6-T12 ES□60□□ 25 25 150 25.5
ESEH-R/L 2525-6-T15 ES□60□□ 25 25 150 25.55
ESEH-R/L 3232-6-T15 ES□60□□ 32 32 170 32.55
ESEH-R/L 2020-6-T20 ES□60□□ 20 20 125 20.5
ESEH-R/L 2525-6-T20 ES□60□□ 25 25 150 25.5
ESEH-R/L 3232-6-T20 ES□60□□ 32 32 170 32.5
ESEH-R/L 2525-6-T32 ES□60□□ 25 25 150 25.5
ESEH-R/L 2525-8-T16 ES□80□□ 25 25 150 26
ESEH-R/L 3232-8-T16 ES□80□□ 32 32 170 33.05
ESEH-R/L 2525-8-T25 ES□80□□ 25 25 150 26
ESEH-R/L 3232-8-T25 ES□80□□ 32 32 170 33
ESEH-R/L 2525-8-T36 ES□80□□ 25 25 150 26
ESEH-R/L 3232-8-T36 ES□80□□ 32 32 170 33

Maß-/Datenblock 2.

Artikel Plattenzuordnung H1 Tmax
ESEH-R/L 2020-5-T12 ES□50□□ 12
ESEH-R/L 2525-5-T12 ES□50□□ 12
ESEH-R/L 2020-5-T15 ES□50□□ 15
ESEH-R/L 2525-5-T15 ES□50□□ 15
ESEH-R/L 3232-5-T15 ES□50□□ 15
ESEH-R/L 2020-5-T20 ES□50□□ 20
ESEH-R/L 2525-5-T20 ES□50□□ 20
ESEH-R/L 3232-5-T20 ES□50□□ 20
ESEH-R/L 2525-5-T32 ES□50□□ 7 32
ESEH-R/L 2020-6-T12 ES□60□□ 12
ESEH-R/L 2525-6-T12 ES□60□□ 12
ESEH-R/L 2525-6-T15 ES□60□□ 15
ESEH-R/L 3232-6-T15 ES□60□□ 15
ESEH-R/L 2020-6-T20 ES□60□□ 20
ESEH-R/L 2525-6-T20 ES□60□□ 20
ESEH-R/L 3232-6-T20 ES□60□□ 20
ESEH-R/L 2525-6-T32 ES□60□□ 7 32
ESEH-R/L 2525-8-T16 ES□80□□ 16
ESEH-R/L 3232-8-T16 ES□80□□ 16
ESEH-R/L 2525-8-T25 ES□80□□ 25
ESEH-R/L 3232-8-T25 ES□80□□ 25
ESEH-R/L 2525-8-T36 ES□80□□ 7 36
ESEH-R/L 3232-8-T36 ES□80□□ 36
Ersatzteile
Artikel Spannschraube Schlüssel
ESEH-R/L 2020-5-T12 HCR0616 W50L
ESEH-R/L 2525-5-T12 HCR0616 W50L
ESEH-R/L 2020-5-T15 HCR0616 W50L
ESEH-R/L 2525-5-T15 HCR0616 W50L
ESEH-R/L 3232-5-T15 HCR0616 W50L
ESEH-R/L 2020-5-T20 HCR0616 W50L
ESEH-R/L 2525-5-T20 HCR0616 W50L
ESEH-R/L 3232-5-T20 HCR0616 W50L
ESEH-R/L 2525-5-T32 HCR0620 W50L
ESEH-R/L 2020-6-T12 HCR0616 W50L
ESEH-R/L 2525-6-T12 HCR0616 W50L
ESEH-R/L 2525-6-T15 HCR0616 W50L
ESEH-R/L 3232-6-T15 HCR0616 W50L
ESEH-R/L 2020-6-T20 HCR0616 W50L
ESEH-R/L 2525-6-T20 HCR0616 W50L
ESEH-R/L 3232-6-T20 HCR0616 W50L
ESEH-R/L 2525-6-T32 HCR0620 W50L
ESEH-R/L 2525-8-T16 HCR0616 W50L
ESEH-R/L 3232-8-T16 HCR0616 W50L
ESEH-R/L 2525-8-T25 HCR0616 W50L
ESEH-R/L 3232-8-T25 HCR0616 W50L
ESEH-R/L 2525-8-T36 HCR0620 W50L
ESEH-R/L 3232-8-T36 HCR0620 W50L
ESEH: Werkzeugansicht.
ESEH: Werkzeugansicht.
ESEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ESEH-T00 / ESEV

Zu diesem Kapitel anfragen

ESEH-T00: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESEH-R/L 1616-3-T00 ES□30□□ 16 16 100 16.4
ESEH-R/L 2020-3-T00 ES□30□□ 20 20 125 20.4
ESEH-R/L 2525-3-T00 ES□30□□ 25 25 150 25.4
ESEH-R/L 1616-4-T00 ES□40□□ 16 16 100 16.4
ESEH-R/L 2020-4-T00 ES□40□□ 20 20 125 20.4
ESEH-R/L 2525-4-T00 ES□40□□ 25 25 150 25.4
ESEH-R/L 2020-6-T00 ES□60□□ 20 20 125 20.5
ESEH-R/L 2525-6-T00 ES□60□□ 25 25 150 25.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung ØDmin Tmax
ESEH-R/L 1616-3-T00 ES□30□□ 80 4.8
ESEH-R/L 2020-3-T00 ES□30□□ 80 4.8
ESEH-R/L 2525-3-T00 ES□30□□ 80 4.8
ESEH-R/L 1616-4-T00 ES□40□□ 80 4.8
ESEH-R/L 2020-4-T00 ES□40□□ 80 4.8
ESEH-R/L 2525-4-T00 ES□40□□ 80 4.8
ESEH-R/L 2020-6-T00 ES□60□□ 80 6.0
ESEH-R/L 2525-6-T00 ES□60□□ 80 6.0
Ersatzteile
Artikel Spannschraube Schlüssel
ESEH-R/L 1616-3-T00 HCR0512 W40L
ESEH-R/L 2020-3-T00 HCR0512 W40L
ESEH-R/L 2525-3-T00 HCR0512 W40L
ESEH-R/L 1616-4-T00 HCR0616 W50L
ESEH-R/L 2020-4-T00 HCR0616 W50L
ESEH-R/L 2525-4-T00 HCR0616 W50L
ESEH-R/L 2020-6-T00 HCR0616 W50L
ESEH-R/L 2525-6-T00 HCR0616 W50L

Zu diesem Kapitel anfragen

ESEV: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESEV-R/L 2020-2-T00 ES□20□□ 20 20 125 23.5
ESEV-R/L 2525-2-T00 ES□20□□ 25 25 150 28.5
ESEV-R/L 3232-2-T00 ES□20□□ 32 32 170 35.5
ESEV-R/L 2020-3-T00 ES□30□□ 20 20 125 25
ESEV-R/L 2525-3-T00 ES□30□□ 25 25 150 30
ESEV-R/L 3232-3-T00 ES□30□□ 32 32 170 37
ESEV-R/L 2020-4-T00 ES□40□□ 20 20 125 25
ESEV-R/L 2525-4-T00 ES□40□□ 25 25 150 30
ESEV-R/L 3232-4-T00 ES□40□□ 32 32 170 37
ESEV-R/L 2020-5-T00 ES□50□□ 20 20 125 29.5
ESEV-R/L 2525-5-T00 ES□50□□ 25 25 150 31.5
ESEV-R/L 3232-5-T00 ES□50□□ 32 32 170 38.5
ESEV-R/L 2020-6-T00 ES□60□□ 20 20 125 26.5
ESEV-R/L 2525-6-T00 ES□60□□ 25 25 150 31.5
ESEV-R/L 3232-6-T00 ES□60□□ 32 32 170 38.5
ESEV-R/L 2525-8-T00 ES□80□□ 25 25 150 33.5
ESEV-R/L 3232-8-T00 ES□80□□ 32 32 170 38.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung ØDmin Tmax
ESEV-R/L 2020-2-T00 ES□20□□ 120 3
ESEV-R/L 2525-2-T00 ES□20□□ 120 3
ESEV-R/L 3232-2-T00 ES□20□□ 120 3
ESEV-R/L 2020-3-T00 ES□30□□ 80 4.8
ESEV-R/L 2525-3-T00 ES□30□□ 80 4.8
ESEV-R/L 3232-3-T00 ES□30□□ 80 4.8
ESEV-R/L 2020-4-T00 ES□40□□ 80 4.8
ESEV-R/L 2525-4-T00 ES□40□□ 80 4.8
ESEV-R/L 3232-4-T00 ES□40□□ 80 4.8
ESEV-R/L 2020-5-T00 ES□50□□ 60 5
ESEV-R/L 2525-5-T00 ES□50□□ 60 5
ESEV-R/L 3232-5-T00 ES□50□□ 60 5
ESEV-R/L 2020-6-T00 ES□60□□ 60 6
ESEV-R/L 2525-6-T00 ES□60□□ 80 6
ESEV-R/L 3232-6-T00 ES□60□□ 60 6
ESEV-R/L 2525-8-T00 ES□80□□ 50 8
ESEV-R/L 3232-8-T00 ES□80□□ 50 8
Ersatzteile
Artikel Spannschraube Schlüssel
ESEV-R/L 2020-2-T00 HCR0512 W40L
ESEV-R/L 2525-2-T00 HCR0512 W40L
ESEV-R/L 3232-2-T00 HCR0512 W40L
ESEV-R/L 2020-3-T00 HCR0512 W40L
ESEV-R/L 2525-3-T00 HCR0512 W40L
ESEV-R/L 3232-3-T00 HCR0512 W40L
ESEV-R/L 2020-4-T00 HCR0512 W40L
ESEV-R/L 2525-4-T00 HCR0512 W40L
ESEV-R/L 3232-4-T00 HCR0512 W40L
ESEV-R/L 2020-5-T00 HCR0616 W50L
ESEV-R/L 2525-5-T00 HCR0616 W50L
ESEV-R/L 3232-5-T00 HCR0616 W50L
ESEV-R/L 2020-6-T00 HCR0616 W50L
ESEV-R/L 2525-6-T00 HCR0616 W50L
ESEV-R/L 3232-6-T00 HCR0616 W50L
ESEV-R/L 2525-8-T00 HCR0616 W50L
ESEV-R/L 3232-8-T00 HCR0616 W50L
ESEH-T00 / ESEV: Werkzeugansicht.
ESEH-T00 / ESEV: Werkzeugansicht.
ESEH-T00 / ESEV: Werkzeugansicht.
ESEH-T00 / ESEV: Werkzeugansicht.
ESEH-T00: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESEH-T00: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESEV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESEV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ESFV / ESFH

Zu diesem Kapitel anfragen

ESFV: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESFV-R/L 425-44/70-T20 ES□40□□ 25 25 150 45.5
ESFV-R/L 425-60/120-T20 ES□40□□ 25 25 150 45.5
ESFV-R/L 425-112/200-T20 ES□40□□ 25 25 150 45.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung Tmax ØDmin ØDmax
ESFV-R/L 425-44/70-T20 ES□40□□ 20 44 70
ESFV-R/L 425-60/120-T20 ES□40□□ 20 60 120
ESFV-R/L 425-112/200-T20 ES□40□□ 20 112 200
Ersatzteile
Artikel Spannschraube Schlüssel
ESFV-R/L 425-44/70-T20 HCR0616 W50L
ESFV-R/L 425-60/120-T20 HCR0616 W50L
ESFV-R/L 425-112/200-T20 HCR0616 W50L

Zu diesem Kapitel anfragen

ESFH: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESFH-325-34/50-T10 ES□30□□ 25 25 150 25.5
ESFH-325-44/70-T15 ES□30□□ 25 25 150 25.5
ESFH-325-64/100-T15 ES□30□□ 25 25 150 25.5
ESFH-425-40/60-T10 ES□40□□ 25 25 150 25.5
ESFH-425-44/70-T20 ES□40□□ 25 25 150 25.5
ESFH-425-84/92-T20 ES□40□□ 25 25 150 25.5
ESFH-425-60/120-T20 ES□40□□ 25 25 150 25.5
ESFH-425-112/200-T20 ES□40□□ 25 25 150 25.5
ESFH-525-190/220-T10 ES□50□□ 25 25 150 25.5
ESFH-625-170/190-T10 ES□60□□ 25 25 150 25.5
ESFH-625-190/220-T10 ES□60□□ 25 25 150 25.5

Maß-/Datenblock 2.

Artikel Plattenzuordnung Tmax ØDmin ØDmax
ESFH-325-34/50-T10 ES□30□□ 10 34 50
ESFH-325-44/70-T15 ES□30□□ 15 44 70
ESFH-325-64/100-T15 ES□30□□ 15 64 100
ESFH-425-40/60-T10 ES□40□□ 10 40 60
ESFH-425-44/70-T20 ES□40□□ 20 44 70
ESFH-425-84/92-T20 ES□40□□ 20 84 92
ESFH-425-60/120-T20 ES□40□□ 20 60 120
ESFH-425-112/200-T20 ES□40□□ 20 112 200
ESFH-525-190/220-T10 ES□50□□ 10 190 200
ESFH-625-170/190-T10 ES□60□□ 10 170 190
ESFH-625-190/220-T10 ES□60□□ 10 190 200
Ersatzteile
Artikel Spannschraube Schlüssel
ESFH-325-34/50-T10 HCRL0512 W40L
ESFH-325-44/70-T15 HCRL0512 W40L
ESFH-325-64/100-T15 HCRL0512 W40L
ESFH-425-40/60-T10 HCR0616 W50L
ESFH-425-44/70-T20 HCR0616 W50L
ESFH-425-84/92-T20 HCR0616 W50L
ESFH-425-60/120-T20 HCR0616 W50L
ESFH-425-112/200-T20 HCR0616 W50L
ESFH-525-190/220-T10 HCR0616 W50L
ESFH-625-170/190-T10 HCR0616 W50L
ESFH-625-190/220-T10 HCR0616 W50L
ESFV / ESFH: Werkzeugansicht.
ESFV / ESFH: Werkzeugansicht.
ESFV / ESFH: Werkzeugansicht.
ESFV / ESFH: Werkzeugansicht.
ESFV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESFV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESFH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESFH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ESEU

Zu diesem Kapitel anfragen

ESEU: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung H W L S
ESEU-R/L 2020-3 ES□30□□ 20 20 125 23
ESEU-R/L 2525-3 ES□30□□ 25 25 150 28
ESEU-R/L 3232-3 ES□30□□ 32 32 170 35
ESEU-R/L 2020-4 ES□40□□ 20 20 125 23
ESEU-R/L 2525-4 ES□40□□ 25 25 150 28
ESEU-R/L 3232-4 ES□40□□ 32 32 170 35
ESEU-R/L 2020-5 ES□50□□ 20 20 125 24
ESEU-R/L 2525-5 ES□50□□ 25 25 150 29
ESEU-R/L 3232-5 ES□50□□ 32 32 170 36
ESEU-R/L 2020-6 ES□60□□ 20 20 125 24
ESEU-R/L 2525-6 ES□60□□ 25 25 150 29
ESEU-R/L 3232-6 ES□60□□ 32 32 170 36
ESEU-R/L 2525-8 ES□80□□ 25 25 150 30
ESEU-R/L 3232-8 ES□80□□ 32 32 170 37

Maß-/Datenblock 2.

Artikel Plattenzuordnung Tmax
ESEU-R/L 2020-3 ES□30□□ 3
ESEU-R/L 2525-3 ES□30□□ 3
ESEU-R/L 3232-3 ES□30□□ 3
ESEU-R/L 2020-4 ES□40□□ 3
ESEU-R/L 2525-4 ES□40□□ 3
ESEU-R/L 3232-4 ES□40□□ 3
ESEU-R/L 2020-5 ES□50□□ 4
ESEU-R/L 2525-5 ES□50□□ 4
ESEU-R/L 3232-5 ES□50□□ 4
ESEU-R/L 2020-6 ES□60□□ 4
ESEU-R/L 2525-6 ES□60□□ 4
ESEU-R/L 3232-6 ES□60□□ 4
ESEU-R/L 2525-8 ES□80□□ 5
ESEU-R/L 3232-8 ES□80□□ 5
Ersatzteile
Artikel Spannschraube Schlüssel
ESEU-R/L 2020-3 HCR0616 W50L
ESEU-R/L 2525-3 HCR0616 W50L
ESEU-R/L 3232-3 HCR0616 W50L
ESEU-R/L 2020-4 HCR0616 W50L
ESEU-R/L 2525-4 HCR0616 W50L
ESEU-R/L 3232-4 HCR0616 W50L
ESEU-R/L 2020-5 HCR0616 W50L
ESEU-R/L 2525-5 HCR0616 W50L
ESEU-R/L 3232-5 HCR0616 W50L
ESEU-R/L 2020-6 HCR0616 W50L
ESEU-R/L 2525-6 HCR0616 W50L
ESEU-R/L 3232-6 HCR0616 W50L
ESEU-R/L 2525-8 HCR0616 W50L
ESEU-R/L 3232-8 HCR0616 W50L
ESEU: Werkzeugansicht.
ESEU: Werkzeugansicht.
ESEU: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESEU: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ESIU

Zu diesem Kapitel anfragen

ESIU: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød L ℓ
ESIU-R/L 3520-3 ES□30□□ 35 20 150 45
ESIU-R/L 4025-3 ES□30□□ 40 25 200 45
ESIU-R/L 5032-3 ES□30□□ 50 32 250 65
ESIU-R/L 3520-4 ES□40□□ 35 20 150 45
ESIU-R/L 4025-4 ES□40□□ 40 25 200 45
ESIU-R/L 5032-4 ES□40□□ 50 32 250 65
ESIU-R/L 4025-5 ES□50□□ 40 25 200 45
ESIU-R/L 5032-5 ES□50□□ 50 32 250 65
ESIU-R/L 4025-6 ES□60□□ 40 25 200 45
ESIU-R/L 5032-6 ES□60□□ 50 32 250 65
ESIU-R/L 4025-8 ES□80□□ 40 25 200 45
ESIU-R/L 5032-8 ES□80□□ 50 32 250 65

Maß-/Datenblock 2.

Artikel Plattenzuordnung Tmax H S
ESIU-R/L 3520-3 ES□30□□ 3.5 18 13
ESIU-R/L 4025-3 ES□30□□ 3.5 23 15.5
ESIU-R/L 5032-3 ES□30□□ 3.5 30 19
ESIU-R/L 3520-4 ES□40□□ 3.5 18 13
ESIU-R/L 4025-4 ES□40□□ 3.5 23 15.5
ESIU-R/L 5032-4 ES□40□□ 3.5 30 19
ESIU-R/L 4025-5 ES□50□□ 3.5 23 15.5
ESIU-R/L 5032-5 ES□50□□ 3.5 30 19
ESIU-R/L 4025-6 ES□60□□ 3.5 23 15.5
ESIU-R/L 5032-6 ES□60□□ 3.5 30 19
ESIU-R/L 4025-8 ES□80□□ 6.5 23 18.5
ESIU-R/L 5032-8 ES□80□□ 6.5 30 22
Ersatzteile
Artikel Spannschraube Schlüssel
ESIU-R/L 3520-3 HCR0512 W40L
ESIU-R/L 4025-3 HCR0512 W40L
ESIU-R/L 5032-3 HCR0512 W40L
ESIU-R/L 3520-4 HCR0512 W40L
ESIU-R/L 4025-4 HCR0512 W40L
ESIU-R/L 5032-4 HCR0512 W40L
ESIU-R/L 4025-5 HCR0616 W50L
ESIU-R/L 5032-5 HCR0620 W50L
ESIU-R/L 4025-6 HCR0616 W50L
ESIU-R/L 5032-6 HCR0620 W50L
ESIU-R/L 4025-8 HCR0616 W50L
ESIU-R/L 5032-8 HCR0620 W50L
ESIU: Werkzeugansicht.
ESIU: Werkzeugansicht.
ESIU: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESIU: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ESIV

Zu diesem Kapitel anfragen

ESIV: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung ØD Ød L ℓ
ESIV-R/L 2516-2 ES□20□□ 25 16 125 35
ESIV-R/L 2520-2 ES□20□□ 25 20 150 45
ESIV-R/L 3225-2 ES□20□□ 32 25 200 45
ESIV-R/L 2520-3 ES□30□□ 25 20 150 45
ESIV-R/L 3225-3 ES□30□□ 32 25 200 45
ESIV-R/L 4032-3 ES□30□□ 40 32 250 55
ESIV-R/L 2520-4 ES□40□□ 25 20 150 45
ESIV-R/L 3225-4 ES□40□□ 32 25 200 45
ESIV-R/L 4032-4 ES□40□□ 40 32 250 55
ESIV-R/L 3225-5 ES□50□□ 32 25 200 45
ESIV-R/L 4032-5 ES□50□□ 40 32 250 55
ESIV-R/L 3225-6 ES□60□□ 32 25 200 45
ESIV-R/L 4032-6 ES□60□□ 40 32 250 55
ESIV-R/L 4032-8 ES□80□□ 40 32 250 55
ESIV-R/L 4540-8 ES□80□□ 45 40 300 70

Maß-/Datenblock 2.

Artikel Plattenzuordnung Tmax H S
ESIV-R/L 2516-2 ES□20□□ 6.5 15 14
ESIV-R/L 2520-2 ES□20□□ 6.5 18 15.5
ESIV-R/L 3225-2 ES□20□□ 7 23 19
ESIV-R/L 2520-3 ES□30□□ 6.5 18 15.5
ESIV-R/L 3225-3 ES□30□□ 7 23 19
ESIV-R/L 4032-3 ES□30□□ 7.5 30 22.5
ESIV-R/L 2520-4 ES□40□□ 6.5 18 15.5
ESIV-R/L 3225-4 ES□40□□ 7 23 19
ESIV-R/L 4032-4 ES□40□□ 7.5 30 22.5
ESIV-R/L 3225-5 ES□50□□ 7.5 23 19.5
ESIV-R/L 4032-5 ES□50□□ 8.5 30 23.5
ESIV-R/L 3225-6 ES□60□□ 7.5 23 19.5
ESIV-R/L 4032-6 ES□60□□ 8.5 30 23.5
ESIV-R/L 4032-8 ES□80□□ 8.5 30 23.5
ESIV-R/L 4540-8 ES□80□□ 8.5 37 26.5
Ersatzteile
Artikel Spannschraube Schlüssel
ESIV-R/L 2516-2 HCR0410 W20L
ESIV-R/L 2520-2 HCR0512 W30L
ESIV-R/L 3225-2 HCR0410 W40L
ESIV-R/L 2520-3 HCR0410 W30L
ESIV-R/L 3225-3 HCR0512 W40L
ESIV-R/L 4032-3 HCR0616 W50L
ESIV-R/L 2520-4 HCRL0410 W30L
ESIV-R/L 3225-4 HCRL0512 W40L
ESIV-R/L 4032-4 HCR0616 W50L
ESIV-R/L 3225-5 HCRL0512 W40L
ESIV-R/L 4032-5 HCR0616 W50L
ESIV-R/L 3225-6 HCRL0512 W40L
ESIV-R/L 4032-6 HCR0616 W50L
ESIV-R/L 4032-8 HCR0616 W50L
ESIV-R/L 4540-8 HCR0616 W50L
ESIV: Werkzeugansicht.
ESIV: Werkzeugansicht.
ESIV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ESIV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

EDEH / EDEV

Zu diesem Kapitel anfragen

EDEH: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung T W L S
EDEH-R/L 2525-T00 EDG□□□□ 25 25 130 30

Maß-/Datenblock 2.

Artikel Plattenzuordnung H
EDEH-R/L 2525-T00 EDG□□□□ 25
Ersatzteile
Artikel Spannpratze Spannschraube Schraube Schlüssel
EDEH-R/L 2525-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L

Zu diesem Kapitel anfragen

EDEV: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung T W L S
EDEV-R/L 2525-1.5-T00 ED□15□□ 25 25 150 28
EDEV-R/L 3232-1.5-T00 ED□15□□ 32 32 170 35
EDEV-R/L 2020-2-T00 ED□20□□ 20 20 125 23.5
EDEV-R/L 2525-2-T00 ED□20□□ 25 25 150 28.5
EDEV-R/L 3232-2-T00 ED□20□□ 32 32 170 35.5
EDEV-R/L 2020-3-T00 ED□30□□ 20 20 125 25
EDEV-R/L 2525-3-T00 ED□30□□ 25 25 150 30
EDEV-R/L 3232-3-T00 ED□30□□ 32 32 170 37
EDEV-R/L 2020-4-T00 ED□40□□ 20 20 125 25
EDEV-R/L 2525-4-T00 ED□40□□ 25 25 150 30
EDEV-R/L 3232-4-T00 ED□40□□ 32 32 170 37

Maß-/Datenblock 2.

Artikel Plattenzuordnung ØDmin Tmax
EDEV-R/L 2525-1.5-T00 ED□15□□ 120 2.6
EDEV-R/L 3232-1.5-T00 ED□15□□ 120 2.6
EDEV-R/L 2020-2-T00 ED□20□□ 120 3
EDEV-R/L 2525-2-T00 ED□20□□ 120 3
EDEV-R/L 3232-2-T00 ED□20□□ 120 3
EDEV-R/L 2020-3-T00 ED□30□□ 80 4.5
EDEV-R/L 2525-3-T00 ED□30□□ 80 4.5
EDEV-R/L 3232-3-T00 ED□30□□ 80 4.5
EDEV-R/L 2020-4-T00 ED□40□□ 80 4.5
EDEV-R/L 2525-4-T00 ED□40□□ 80 4.5
EDEV-R/L 3232-4-T00 ED□40□□ 80 4.5
Ersatzteile
Artikel Spannpratze Spannschraube Schraube Schlüssel
EDEV-R/L 2525-1.5-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 3232-1.5-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 2020-2-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 2525-2-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 3232-2-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 2020-3-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 2525-3-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 3232-3-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 2020-4-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 2525-4-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEV-R/L 3232-4-T00 DCG4 HCRL0512 SCRL0512 W30L / T20L
EDEH / EDEV: Werkzeugansicht.
EDEH / EDEV: Werkzeugansicht.
EDEH / EDEV: Werkzeugansicht.
EDEH / EDEV: Werkzeugansicht.
EDEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
EDEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
EDEV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
EDEV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

ETEH / ETEV

Zu diesem Kapitel anfragen

ETEH: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung T W L S
ETEH R/L 2525-T00 ETG□□□□ 25 25 130 30

Maß-/Datenblock 2.

Artikel Plattenzuordnung H
ETEH R/L 2525-T00 ETG□□□□ 25
Ersatzteile
Artikel Schraube Schlüssel
ETEH R/L 2525-T00 SCR0511 T20L

Zu diesem Kapitel anfragen

ETEV: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung T W L S
EDEV-R/L 2525-1.5-T00 ED□15□□ 25 25 150 28.5
EDEV-R/L 3232-1.5-T00 ED□15□□ 32 32 170 35.5
EDEV-R/L 2020-2-T00 ED□20□□ 20 20 125 24
EDEV-R/L 2525-2-T00 ED□20□□ 25 25 150 29
EDEV-R/L 3232-2-T00 ED□20□□ 32 32 170 36
EDEV-R/L 2020-3-T00 ED□30□□ 20 20 125 25
EDEV-R/L 2525-3-T00 ED□30□□ 25 25 150 30
EDEV-R/L 3232-3-T00 ED□30□□ 32 32 170 37
EDEV-R/L 2020-4-T00 ED□40□□ 20 20 125 25
EDEV-R/L 2525-4-T00 ED□40□□ 25 25 150 30
EDEV-R/L 3232-4-T00 ED□40□□ 32 32 170 37

Maß-/Datenblock 2.

Artikel Plattenzuordnung ØDmin Tmax
EDEV-R/L 2525-1.5-T00 ED□15□□ 120 3
EDEV-R/L 3232-1.5-T00 ED□15□□ 120 3
EDEV-R/L 2020-2-T00 ED□20□□ 120 3.5
EDEV-R/L 2525-2-T00 ED□20□□ 120 3.5
EDEV-R/L 3232-2-T00 ED□20□□ 120 3.5
EDEV-R/L 2020-3-T00 ED□30□□ 80 4.5
EDEV-R/L 2525-3-T00 ED□30□□ 80 4.5
EDEV-R/L 3232-3-T00 ED□30□□ 80 4.5
EDEV-R/L 2020-4-T00 ED□40□□ 80 4.5
EDEV-R/L 2525-4-T00 ED□40□□ 80 4.5
EDEV-R/L 3232-4-T00 ED□40□□ 80 4.5
Ersatzteile
Artikel Spannschraube Schlüssel
EDEV-R/L 2525-1.5-T00 SCRL0511 T20L
EDEV-R/L 3232-1.5-T00 SCRL0511 T20L
EDEV-R/L 2020-2-T00 SCRL0511 T20L
EDEV-R/L 2525-2-T00 SCRL0511 T20L
EDEV-R/L 3232-2-T00 SCRL0511 T20L
EDEV-R/L 2020-3-T00 SCRL0511 T20L
EDEV-R/L 2525-3-T00 SCRL0511 T20L
EDEV-R/L 3232-3-T00 SCRL0511 T20L
EDEV-R/L 2020-4-T00 SCRL0511 T20L
EDEV-R/L 2525-4-T00 SCRL0511 T20L
EDEV-R/L 3232-4-T00 SCRL0511 T20L
ETEH / ETEV: Werkzeugansicht.
ETEH / ETEV: Werkzeugansicht.
ETEH / ETEV: Werkzeugansicht.
ETEH / ETEV: Werkzeugansicht.
ETEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ETEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ETEV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
ETEV: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

EMEH

Zu diesem Kapitel anfragen

EMEH: Halter und Maße

Maße in mm.

Maß-/Datenblock 1.

Artikel Plattenzuordnung T W L S
EMEH-R/L 1010-T00 EMG□□□□ 10 10 100 10

Maß-/Datenblock 2.

Artikel Plattenzuordnung H
EMEH-R/L 1010-T00 EMG□□□□ 10
Ersatzteile
Artikel Schraube Schlüssel
EMEH-R/L 1010-T00 SCR02565 T07P
EMEH: Werkzeugansicht.
EMEH: Werkzeugansicht.
EMEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.
EMEH: Haltermaßzeichnung; Artikelmaße und Ersatzteile stehen in den zugehörigen Tabellen.

Zu diesem Kapitel anfragen

Fräswerkzeuge

Fräswerkzeuge: Bauteil- und Bearbeitungsansicht.
Fräswerkzeuge: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Fräswerkzeuge: Schneidstoff und Ausführung

EHWA bietet Spezialfräser und Fräsplatten für leicht bis schwer zerspanbare Werkstoffe. Ultrafeine, feine, mittlere, grobe und multimodale Schneidstoffsorten ermöglichen eine an die Anwendung angepasste Auswahl. Die Werkzeuge unterstützen wirtschaftliche Bearbeitung, gleichmäßige Ergebnisse, Zuverlässigkeit und höhere Produktivität. Mit passender Auslegung können längere Standzeiten erreicht werden. Nachschleifen und Neubestücken verlängern die gesamte Nutzungsdauer und können die Werkzeugkosten senken.

Fräswerkzeuge: Schneidstoff und Ausführung: Bauteil- und Bearbeitungsansicht.
Fräswerkzeuge: Schneidstoff und Ausführung: Bauteil- und Bearbeitungsansicht.
Fräswerkzeuge: Schneidstoff und Ausführung: Werkzeugansicht.
Fräswerkzeuge: Schneidstoff und Ausführung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Fräsplatten-Bezeichnung: metrisch

Das Beispiel SPKN gliedert die ersten vier Stellen in Plattenform, Freiwinkel, Toleranzklasse und Aufnahme-/Spanflächenmerkmale. Formkennzeichen: A 85°, B 82°, C 80°, H Sechseck 120°, L Rechteck, O Achteck 135°, P Fünfeck 108°, R rund, S quadratisch, T dreieckig, W Trigon 80° und X Sonderform.

Freiwinkelkennzeichen: N 0°, A 3°, B 5°, C 7°, P 11°, D 15°, E 20°, F 25° und G 30°. Die Aufnahme- und Spanflächenmerkmale sind mit A, F, G, M, N, R, T, W und X in den jeweiligen Formbildern dargestellt. Die Toleranzklassen A, C, G, H, K, M und U beziehen sich auf die in den Skizzen bezeichneten Größen m, t und I.C.

Fräsplatten: metrische Toleranzen

Klasse I.C.-Bezugsgrößen [mm] m [mm] t [mm] I.C. [mm]
A 6.35; 9.525; 12.7; 15.875; 19.05 ±0.025 ±0.025 ±0.025
C 6.35; 9.525; 12.7; 15.875; 19.05 ±0.025 ±0.025 ±0.025
G 6.35; 9.525; 12.7; 15.875; 19.05 ±0.13 ±0.13 ±0.025
H 6.35; 9.525; 12.7; 15.875; 19.05 ±0.025 ±0.025 ±0.013
K 6.35; 9.525; 12.7; 15.875; 19.05 ±0.025 ±0.025 ±0.05~±0.15
M 6.35; 9.525; 12.7; 15.875; 19.05 ±0.13 ±0.13 ±0.05~±0.15
U 6.35; 9.525; 12.7; 15.875; 19.05 ±0.13 ±0.13 ±0.08~±0.25

Zu diesem Kapitel anfragen

Fräsplatten: Größe, Schneide und Schneidrichtung

Die Fortsetzung 12 03 [08 / ED] T(R) bezeichnet Plattengröße, Dicke, Eckenradius beziehungsweise Parallelfase, Schneidkantenpräparation und Schneidrichtung. Die Parallelfase ist über Einstellwinkel A 45°, D 60°, E 75°, F 85°, P 90° oder Z Sonderausführung und Fasen-Freiwinkel A 3°, B 5°, C 7°, D 15°, E 20°, F 25°, G 30°, N 0°, P 11° oder Z Sonderausführung beschrieben. Die Präparationsskizzen erhalten F, E, T und S. R kennzeichnet rechts schneidend, L links schneidend und N neutral.

Fräsplatten: metrische Größenkennzeichen

C R/S T H O I.C. [mm]
09 5.56
06 06 11 6.35
13 7.94
09 09 16 9.525
12 12 22 05 12.7
16 15 27 09 15.875
07 17.94
19 19 33 10 19.05
25 25 25.4

Fräsplatten: Dicke, metrisch

Kennzeichen t [mm]
01 1.59
02 2.38
03 3.18
T3 3.97
04 4.76
05 5.56
06 6.35
07 7.94
09 9.52

Fräsplatten: Eckenradius, metrisch

Kennzeichen R [mm]
00 Scharf
02 0.2
04 0.4
05 0.5
08 0.8
10 1.0
12 1.2
15 1.5
16 1.6
24 2.4
32 3.2
40 4.0

Zu diesem Kapitel anfragen

Fräsplatten-Bezeichnung: Zollsystem

Das Beispiel SPKN gliedert die ersten vier Stellen in Plattenform, Freiwinkel, Toleranzklasse und Aufnahme-/Spanflächenmerkmale. Formkennzeichen: A 85°, B 82°, C 80°, H Sechseck 120°, L Rechteck, O Achteck 135°, P Fünfeck 108°, R rund, S quadratisch, T dreieckig, W Trigon 80° und X Sonderform.

Freiwinkelkennzeichen: N 0°, A 3°, B 5°, C 7°, P 11°, D 15°, E 20°, F 25° und G 30°. Die Aufnahme- und Spanflächenmerkmale sind mit A, F, G, M, N, R, T, W und X in den jeweiligen Formbildern dargestellt. Die Toleranzklassen A, C, G, H, K, M und U beziehen sich auf die in den Skizzen bezeichneten Größen m, t und I.C.

Fräsplatten: Toleranzen der Zollausgabe

Klasse I.C.-Bezugsgrößen (Quellwerte) m [inch] t [inch] I.C. [inch]
A 6.35; 9.525; 12.7; 15.875; 19.05 ±0.0002 ±0.001 ±0.001
C 6.35; 9.525; 12.7; 15.875; 19.05 ±0.0005 ±0.001 ±0.001
G 6.35; 9.525; 12.7; 15.875; 19.05 ±0.001 ±0.0005 ±0.001
H 6.35; 9.525; 12.7; 15.875; 19.05 ±0.0005 ±0.001 ±0.0005
K 6.35; 9.525; 12.7; 15.875; 19.05 ±0.0005 ±0.001 ±0.002~±0.006
M 6.35; 9.525; 12.7; 15.875; 19.05 ±0.003~±0.008 ±0.005 ±0.002~±0.006
U 6.35; 9.525; 12.7; 15.875; 19.05 ±0.005~±0.015 ±0.005 ±0.003~±0.001

Der Quellkopf nennt auch für die I.C.-Bezugsgrößen inch, druckt dort jedoch dieselben Zahlen wie die metrische Tabelle. Die U-Reihe zeigt die absteigende Rohschreibweise ±0.003~±0.001. Die Werte werden nicht still umgerechnet oder vertauscht; für die Auswahl sind metrischer Bezug und Toleranz gemeinsam abzustimmen.

Zu diesem Kapitel anfragen

Fräsplatten: Größe, Schneide und Schneidrichtung

Die Fortsetzung 4 2 [2 / ED] T(R) bezeichnet Plattengröße, Dicke, Eckenradius beziehungsweise Parallelfase, Schneidkantenpräparation und Schneidrichtung. Die Parallelfase ist über Einstellwinkel A 45°, D 60°, E 75°, F 85°, P 90° oder Z Sonderausführung und Fasen-Freiwinkel A 3°, B 5°, C 7°, D 15°, E 20°, F 25°, G 30°, N 0°, P 11° oder Z Sonderausführung beschrieben. Die Präparationsskizzen erhalten F, E, T und S. R kennzeichnet rechts schneidend, L links schneidend und N neutral.

Fräsplatten: Größenkennzeichen der Zollausgabe

Maß-/Datenblock 1.

C R/S T H O Kennzeichen
9 1.8
06 06 11 2
09 09 16 3
12 12 22 05 4
16 15 27 09 5
19 19 33 10 6
25 25 8
10

Maß-/Datenblock 2.

C I.C. [inch]
7/23
06 1/4
09 3/8
12 1/2
16 5/8
19 3/4
25 1
1-1/4

Die erste Quellzelle druckt 7/23; sie wird als Originalzuordnung erhalten. Die metrische Übersicht nennt für die entsprechende kleine T-Größe 5.56 mm. Diese unvereinbaren Angaben sind vor einer Bestellung abzustimmen.

Fräsplatten: Dicke, Zoll

Kennzeichen t [inch]
1 1/16
1.5 3/32
2 1/8
2.5 5/32
3 3/16
3.5 7/32
4 1/4
5 5/16
6 3/8

Fräsplatten: Eckenradius, Zoll

Kennzeichen R [inch]
0 Scharf
1 1/64
2 1/32
3 3/64
4 1/16
6 3/32
8 1/8

Zu diesem Kapitel anfragen

APKT und CDEW: PKD-Fräsplatten

Die Maßbilder zeigen die jeweiligen Schneidenlagen, Ansichten und Maßbezüge. Metrische und gedruckte Zollbezeichnungen stehen getrennt in den Tabellen. Die PKD-Sortenübersicht führt EP20, EP55, EP750, EP58 und EP29. Wiper-Ausführungen und große Schneidenradien sind über die dargestellte Geometrie zugeordnet; unmarkierte Sortenzellen erhalten keine zusätzliche Verfügbarkeitskennzeichnung.

APKT: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
APKT 1604PDFR 9.525 2 11

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
APKT 1604PDFR 4.76

Maße in mm; Winkelbezüge α/V gemäß Zeichnung. Sorten: EP20, EP55, EP750, EP58, EP29; einzelne Sortenzellen unmarkiert.

CDEW: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
CDEW 1204R-R 12.7 2.4 15 15
CDEW 1204R-F 12.7 4.5 15 15

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
CDEW 1204R-R - 4.76
CDEW 1204R-F 200 4.76

Die zweite Zeichnung erhält den R-200-Bezug. Sorten: EP20, EP55, EP750, EP58, EP29; einzelne Sortenzellen unmarkiert.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

SPGN, SEGN und SFGN: PKD-Fräsplatten

Die Maßbilder zeigen die jeweiligen Schneidenlagen, Ansichten und Maßbezüge. Metrische und gedruckte Zollbezeichnungen stehen getrennt in den Tabellen. Die PKD-Sortenübersicht führt EP20, EP55, EP750, EP58 und EP29. Wiper-Ausführungen und große Schneidenradien sind über die dargestellte Geometrie zugeordnet; unmarkierte Sortenzellen erhalten keine zusätzliche Verfügbarkeitskennzeichnung.

SPGN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
SPGN 1203EDR SPGN 42EDR 12.7 1.4 11 15
SPGN 1203EDL SPGN 42EDL 12.7 1.4 11 15
SPGN 1504EDR SPGN 53EDR 15.875 1.4 11 15

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
SPGN 1203EDR SPGN 42EDR 3.18
SPGN 1203EDL SPGN 42EDL 3.18
SPGN 1504EDR SPGN 53EDR 3.18

SPGN 1504EDR führt in dieser Tabelle ausdrücklich T = 3.18 mm; kein aus dem Größenkennzeichen ergänzter Wert.

SEGN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
SEGN 1203AFN SEGN 42AFN 12.7 2 20 45
SEGN 1203EFR SEGN 42EFR 12.7 2 20 15
SEGN 1504AFN SEGN 53AFN 15.875 2 20 45
SEGN 1504EFR SEGN 53EFR 15.875 2 20 15

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
SEGN 1203AFN SEGN 42AFN 3.18
SEGN 1203EFR SEGN 42EFR 3.18
SEGN 1504AFN SEGN 53AFN 4.76
SEGN 1504EFR SEGN 53EFR 4.76

SFGN: PKD-Fräsplatte

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
SFGN 1203EFR SFGN 42EFR 12.7 2 25 15

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
SFGN 1203EFR SFGN 42EFR 3.18
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

SNEW und SNEW(W): PKD-Fräsplatten

Die Maßbilder zeigen die jeweiligen Schneidenlagen, Ansichten und Maßbezüge. Metrische und gedruckte Zollbezeichnungen stehen getrennt in den Tabellen. Die PKD-Sortenübersicht führt EP20, EP55, EP750, EP58 und EP29. Wiper-Ausführungen und große Schneidenradien sind über die dargestellte Geometrie zugeordnet; unmarkierte Sortenzellen erhalten keine zusätzliche Verfügbarkeitskennzeichnung.

SNEW: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
NF-SNEW 09T3ADTR 9.525 2.35 15 45
NF-SNEW 09T3ADTR-R 9.525 2.35 15
NF-SNEW 1204AFTR 12.7 3.3 15 45
NF-SNEW 1204AFTR-R 12.7 3.3 15

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
NF-SNEW 09T3ADTR 3.97
NF-SNEW 09T3ADTR-R 0.5 3.97
NF-SNEW 1204AFTR 4.76
NF-SNEW 1204AFTR-R 1 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

SNEW(W): PKD-Wiperplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
NF-SNEW 09T3ADTR-W 9.525 2.6 15 45
NF-SNEW 1204ADFR-W 12.7 5 15 45

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
NF-SNEW 09T3ADTR-W 100 3.97
NF-SNEW 1204ADFR-W 300 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

TPGN, TEGN und LDCN: PKD-Fräsplatten

Die Maßbilder zeigen die jeweiligen Schneidenlagen, Ansichten und Maßbezüge. Metrische und gedruckte Zollbezeichnungen stehen getrennt in den Tabellen. Die PKD-Sortenübersicht führt EP20, EP55, EP750, EP58 und EP29. Wiper-Ausführungen und große Schneidenradien sind über die dargestellte Geometrie zugeordnet; unmarkierte Sortenzellen erhalten keine zusätzliche Verfügbarkeitskennzeichnung.

TPGN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
TPGN 1603PDR TPGN 32PDR 12.7 1.2 11 30
TPGN 1603PDL TPGN 32PDL 12.7 1.2 11 30
TPGN 2204PDR TPGN 43PDR 15.88 1.4 11 30

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
TPGN 1603PDR TPGN 32PDR 3.18
TPGN 1603PDL TPGN 32PDL 3.18
TPGN 2204PDR TPGN 43PDR 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

TEGN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
TEGN 1603PER TEGN 32PER 12.7 1.2 20 30
TEGN 2204PER TEGN 43PER 15.88 1.4 20 30

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
TEGN 1603PER TEGN 32PER 0.8 3.18
TEGN 2204PER TEGN 43PER 0.8 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

LDCN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α L
LDCN 190412R LDCN 12.7 15 19.05
LDCN 190412L 12.7 15 19.05

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
LDCN 190412R LDCN 1.2 4.76
LDCN 190412L 1.2 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

LFCN, GDCN und YDEN: PKD-Fräsplatten

Die Maßbilder zeigen die jeweiligen Schneidenlagen, Ansichten und Maßbezüge. Metrische und gedruckte Zollbezeichnungen stehen getrennt in den Tabellen. Die PKD-Sortenübersicht führt EP20, EP55, EP750, EP58 und EP29. Wiper-Ausführungen und große Schneidenradien sind über die dargestellte Geometrie zugeordnet; unmarkierte Sortenzellen erhalten keine zusätzliche Verfügbarkeitskennzeichnung.

LFCN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll W Z α L
LFCN 190412R LFCN 12.7 25 19.05
LFCN 190412L 12.7 25 19.05

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
LFCN 190412R LFCN 1.2 4.76
LFCN 190412L 1.2 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

GDCN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll W Z α L
GDCN 2004PDFR GDCN 12.7 15 20
GDCN 2004PDFL 12.7 15 20

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
GDCN 2004PDFR GDCN 1.2 4.76
GDCN 2004PDFL 1.2 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

YDEN: PKD-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
YDEN 1505ADFR 12.7 15 15.875
YDEN 1505ADFR-WD 12.28 15 15.925

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
YDEN 1505ADFR 1.6 5.675
YDEN 1505ADFR-WD 0.8 5.675

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

SD- und Hochvorschubkassetten

SDR steht für Standard-Planfräsen beim Schruppen, SDR-A für Eckfräsen beim Schruppen, SDR-R für Standard-Planfräsen beim Schruppen mit Eckenradius und SDR-ES für Schruppen mit verrundeter Schneidkante. SDW bezeichnet die Wiperausführung zum Standard-Planfräsen und SDW-ES die Wiperausführung mit verrundeter Schneidkante. CFR und CFW stehen für CF-Schrupp- beziehungsweise CF-Wiperkassetten. HFR und HFW gehören zur Hochvorschubausführung. Kundenspezifische Werkzeuge für Planflächen, Nuten, Fasen und Profile werden passend zu Ihrer Anforderung ausgelegt.

SDR: PKD-Kassetten

Artikel W V L R T
SDR 13.5 15 30 12
SDR-A 13.5 0 30 12
SDR-R 13.5 15 30 0.4 12
SDR-ES 13.5 15 30 12

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

HFR: PKD-Kassetten

Artikel W V L R T
HFR 10 15 25 11
HFR-A 10 0 25 11
HFR-R 10 15 25 0.4 11
HFR-ES 10 15 25 11

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

SDW: PKD-Wiperkassetten

Artikel W L R T
SDW 13 30 400 12
SDW-ES 13 30 400 12

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

HFW: PKD-Wiperkassetten

Artikel W L R T
HFW 9.8 25 400 11
HFW-ES 9.8 25 400 11

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

CF-Kassetten und Sonderausführungen

SDR steht für Standard-Planfräsen beim Schruppen, SDR-A für Eckfräsen beim Schruppen, SDR-R für Standard-Planfräsen beim Schruppen mit Eckenradius und SDR-ES für Schruppen mit verrundeter Schneidkante. SDW bezeichnet die Wiperausführung zum Standard-Planfräsen und SDW-ES die Wiperausführung mit verrundeter Schneidkante. CFR und CFW stehen für CF-Schrupp- beziehungsweise CF-Wiperkassetten. HFR und HFW gehören zur Hochvorschubausführung. Kundenspezifische Werkzeuge für Planflächen, Nuten, Fasen und Profile werden passend zu Ihrer Anforderung ausgelegt.

CFR: PKD-Kassetten

Artikel W V L R T
CFR 10.5 15 25 10
CFR-A 10.5 0 25 10
CFR-R 10.5 15 25 0.4 10
CFR-ES 10.5 15 25 10

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

CFW: PKD-Wiperkassetten

Artikel W L R T
CFW 10 25 400 10
CFW-ES 10 25 400 10

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
CF-Kassetten und Sonderausführungen: Werkzeugansicht.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

PCBN-Fräsplatten

Das PCBN-Fräsprogramm umfasst die folgenden Plattenformen und Sonderausführungen.

Zu diesem Kapitel anfragen

PCBN-Fräsplatten: Maße und Ausführungen

Die Tabellen und Maßbilder erhalten die aufgeführten Plattenformen, ISO-Bezeichnungen, Schneidenradien und Maßbezüge. Die PCBN-Sortenübersicht nennt EB11, EB210, EB51, EB71 und EB710. Kundenspezifische Ausführungen für Planflächen, Nuten, Fasen und Profile richten sich nach Ihrer Anwendung.

SPGN: PCBN-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
SPGN 1203EDR SPGN 42EDR 12.7 1.4 11 15
SPGN 1203EDL SPGN 42EDL 12.7 1.4 11 15
SPGN 1504EDR SPGN 53EDR 15.9 1.4 11 15

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
SPGN 1203EDR SPGN 42EDR 3.18
SPGN 1203EDL SPGN 42EDL 3.18
SPGN 1504EDR SPGN 53EDR 3.18

Maße in mm; Winkelbezüge gemäß Zeichnung. PCBN-Sortenüberschriften EB11, EB210, EB51, EB71 und EB710; einzelne Sortenzellen sind unmarkiert.

SNGN: PCBN-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll W Z V R
SNGN 1506APTR SNGN 54APTR 12.7 2.5 30 250
SNGN 1506APTL SNGN 54APTL 12.7 2.5 30 250

Maß-/Datenblock 2.

ISO metrisch ISO Zoll T L
SNGN 1506APTR SNGN 54APTR 6.35 15.875
SNGN 1506APTL SNGN 54APTL 6.35 15.875

Maße in mm; Winkelbezüge gemäß Zeichnung. PCBN-Sortenüberschriften EB11, EB210, EB51, EB71 und EB710; einzelne Sortenzellen sind unmarkiert.

SNEW: PCBN-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
SNEW 09T3ADFR SNEW 3(2.5)ADFR 9.525 2.6 15 45
SNEW 1203ADTR SNEW 42ADTR 12.7 7 15 45

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
SNEW 09T3ADFR SNEW 3(2.5)ADFR 3.97
SNEW 1203ADTR SNEW 42ADTR 300 3.18

Maße in mm; Winkelbezüge gemäß Zeichnung. PCBN-Sortenüberschriften EB11, EB210, EB51, EB71 und EB710; einzelne Sortenzellen sind unmarkiert.

Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

PCBN-Fräsplatten: Maße und Ausführungen

Die Tabellen und Maßbilder erhalten die aufgeführten Plattenformen, ISO-Bezeichnungen, Schneidenradien und Maßbezüge. Die PCBN-Sortenübersicht nennt EB11, EB210, EB51, EB71 und EB710. Kundenspezifische Ausführungen für Planflächen, Nuten, Fasen und Profile richten sich nach Ihrer Anwendung.

LDCN: PCBN-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll W Z α L
LDCN 190412R 12.7 15 19.1
LDCN 190412L 12.7 15 19.1

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
LDCN 190412R 1.2 4.76
LDCN 190412L 1.2 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PCBN-Sortenüberschriften EB11, EB210, EB51, EB71 und EB710; einzelne Sortenzellen sind unmarkiert.

OPHX: PCBN-Fräsplatten

Maß-/Datenblock 1.

ISO metrisch ISO Zoll I.C. Z α V
OPHX 0504ZZN-R 12.7 11
OPHX 0504ZZR 12.7 11
OPHX 0504ZZL 12.7 11

Maß-/Datenblock 2.

ISO metrisch ISO Zoll R T
OPHX 0504ZZN-R - 4.76
OPHX 0504ZZR 300 4.76
OPHX 0504ZZL 300 4.76

Maße in mm; Winkelbezüge gemäß Zeichnung. PCBN-Sortenüberschriften EB11, EB210, EB51, EB71 und EB710; einzelne Sortenzellen sind unmarkiert.

PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
PCBN-Fräsplatten: Maße und Ausführungen: Werkzeugansicht.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.
Schneidplatte: isoliertes Maßbild mit unveränderten Geometriezeichen.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Fräskörper aus Aluminium

Aluminiumkörper und spezielle Fräsplatten sind für hohe Schnittgeschwindigkeiten und präzise Bearbeitung ausgelegt. Der leichte Körper erleichtert das Einstellen. Im dargestellten Herstellervergleich wird ein um 50 % geringeres Gewicht gegenüber einem Stahlkörper genannt; dies ist eine ausführungsspezifische Vergleichsangabe. Die Auslegung unterstützt gute Fräsleistung und Bearbeitungsqualität, lange Nutzungsdauer, geringe Schnittkräfte sowie hohe Produktivität und Prozessstabilität.

Fräskörper aus Aluminium: Werkzeugansicht.
Fräskörper aus Aluminium: Werkzeugansicht.

Zu diesem Kapitel anfragen

CF: Fräskörper und Ersatzteile

Die Schnitt- und Explosionszeichnungen zeigen Körper, Kassetten und Befestigungsteile mit den jeweiligen Positionsnummern. Fräskörper und Kassette werden entsprechend Standard-, Wiper- oder Hochvorschubausführung kombiniert. Schulterkassetten sind nach Kundenanforderung erhältlich. Ersatzteile werden separat berechnet.

CF: Fräskörper

Maß-/Datenblock 1.

Standardartikel Hochvorschubartikel ØD Ød A B
CF 08050-6R(L) CF 08050-10R(L) 80 25.4 9.5 6
CF 10063-10R(L) CF 10063-12R(L) 100 31.75 12.7 8
CF 12563-12R(L) CF 12563-16R(L) 125 38.1 15.9 10
CF 16063-16R(L) CF 16063-18R(L) 160 50.8 19.0 11
CF 20063-20R(L) CF 20063-24R(L) 200 47.625 25.4 14
CF 25063-24R(L) CF 25063-30R(L) 250 47.625 25.4 14

Maß-/Datenblock 2.

Standardartikel T Zähne Standard Zähne Hochvorschub Gewicht [kg] Aufnahme
CF 08050-6R(L) 50 6 10 0.7 FMA 25.4
CF 10063-10R(L) 63 10 12 1.0 FMA 31.75
CF 12563-12R(L) 63 12 16 1.8 FMA 38.1
CF 16063-16R(L) 63 16 18 2.9 FMA 50.8
CF 20063-20R(L) 63 20 24 4.5 FMA 47.625
CF 25063-24R(L) 63 24 30 7.0 FMA 47.625

Maße in mm. Schruppkassetten CFR(R), CFR(L); Wiperkassetten CFW(R), CFW(L). Schulterkassetten nach Kundenanforderung erhältlich.

CF: Ersatzteile

Position Bauteil Artikel/Maß
1 Schruppkassette CFR
1 Wiperkassette CFW
2 Doppelschraube M8M5-7
3 Spannschraube M5×12
4 Einstellschraube M5×8
Kühlmittelschraube

Ersatzteile werden separat berechnet.

CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
CF: Fräskörper und Ersatzteile: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

CF: Kassetten einstellen

Bei CF/SD kennzeichnet A die seitliche Spannschraube, B die Spannschraube und C die Einstellschraube. Setzen Sie zunächst die Einstellschraube in den Fräskörper ein und montieren Sie die Kassette. Ziehen Sie die Spannschraube und die seitliche Spannschraube leicht an. Drücken Sie die Kassette beim Spannen nach unten und ziehen Sie die Schrauben mit einem Drehmomentschlüssel zunächst auf 3 Nm an. Stellen Sie die vordere Schneidenhöhe mit der Einstellschraube auf 10 µm unter dem Zielwert ein. Ziehen Sie die Spannschraube und die seitliche Spannschraube anschließend auf 10 Nm an und stellen Sie die Schneide mit der Einstellschraube auf die Zielhöhe. Diese Einstellfolge und Drehmomente beziehen sich auf die hier dargestellte Kassettenausführung.

CFR: Kassetten zum CF-Fräskörper

Artikel W V L R T
CFR 10.5 15 25 10
CFR-A 10.5 0 25 10
CFR-R 10.5 15 25 0.4 10
CFR-ES 10.5 15 25 10

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

CFW: Wiperkassette zum CF-Fräskörper

Artikel W L R T
CFW 10 25 400 10

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

CF: Kassetten einstellen: Werkzeugansicht.
CF: Kassetten einstellen: Werkzeugansicht.

Zu diesem Kapitel anfragen

SD: Fräskörper und Ersatzteile

Die Schnitt- und Explosionszeichnungen zeigen Körper, Kassetten und Befestigungsteile mit den jeweiligen Positionsnummern. Fräskörper und Kassette werden entsprechend Standard-, Wiper- oder Hochvorschubausführung kombiniert. Schulterkassetten sind nach Kundenanforderung erhältlich. Ersatzteile werden separat berechnet.

SD: Fräskörper

Maß-/Datenblock 1.

Artikel, Zollaufnahme ØD Ød A B T
SD 08050-6R(L) 80 25.4 9.5 6 50
SD 10063-8R(L) 100 31.75 12.7 8 63
SD 12563-10R(L) 125 38.1 15.9 10 63
SD 16063-12R(L) 160 50.8 19.0 11 63
SD 20063-16R(L) 200 47.625 25.4 14 63
SD 25063-18R(L) 250 47.625 25.4 14 63

Maß-/Datenblock 2.

Artikel, Zollaufnahme Zähne Gewicht [kg] Aufnahme
SD 08050-6R(L) 6 0.7 FMA 25.4
SD 10063-8R(L) 8 1.0 FMA 31.75
SD 12563-10R(L) 10 1.8 FMA 38.1
SD 16063-12R(L) 12 2.9 FMA 50.8
SD 20063-16R(L) 16 4.5 FMA 47.625
SD 25063-18R(L) 18 7.0 FMA 47.625

Maße in mm. Schruppkassetten SDR(R/L), Wiperkassetten SDW(R/L). Schulterkassetten nach Kundenanforderung erhältlich.

SD: Ersatzteile

Position Bauteil Artikel/Maß
1 Schruppkassette SDR
1 Wiperkassette SDW
2 Doppelschraube M6×M10-8
3 Spannschraube M6×15
4 Seitliche Spannschraube M6×10
5 Einstellschraube M5×0.8
6 Spanabdeckung 4×9.5×18
7 Schraube für Spanabdeckung M4×10
8 Auswuchtschraube M6×10
Kühlmittelschraube

Ersatzteile werden separat berechnet.

SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
SD: Fräskörper und Ersatzteile: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

SD: Kassetten einstellen

Bei CF/SD kennzeichnet A die seitliche Spannschraube, B die Spannschraube und C die Einstellschraube. Setzen Sie zunächst die Einstellschraube in den Fräskörper ein und montieren Sie die Kassette. Ziehen Sie die Spannschraube und die seitliche Spannschraube leicht an. Drücken Sie die Kassette beim Spannen nach unten und ziehen Sie die Schrauben mit einem Drehmomentschlüssel zunächst auf 3 Nm an. Stellen Sie die vordere Schneidenhöhe mit der Einstellschraube auf 10 µm unter dem Zielwert ein. Ziehen Sie die Spannschraube und die seitliche Spannschraube anschließend auf 10 Nm an und stellen Sie die Schneide mit der Einstellschraube auf die Zielhöhe. Diese Einstellfolge und Drehmomente beziehen sich auf die hier dargestellte Kassettenausführung.

SDR: Kassetten zum SD-Fräskörper

Maß-/Datenblock 1.

Artikel W V α L R
SDR 13.5 15 11 30
SDR-A 13.5 0 11 30
SDR-R 13.5 15 11 30 0.4
SDR-ES (EDGE HONE) 13.5 15 11 30

Maß-/Datenblock 2.

Artikel T
SDR 12
SDR-A 12
SDR-R 12
SDR-ES (EDGE HONE) 12

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

SDW: Wiperkassetten zum SD-Fräskörper

Maß-/Datenblock 1.

Artikel W Z α L R
SDW 13 11 30 400
SDW-ES (EDGE HONE) 13 11 30 400

Maß-/Datenblock 2.

Artikel T
SDW 12
SDW-ES (EDGE HONE) 12

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

SD: Kassetten einstellen: Werkzeugansicht.
SD: Kassetten einstellen: Werkzeugansicht.
SD: Kassetten einstellen: Werkzeugansicht.
SD: Kassetten einstellen: Werkzeugansicht.

Zu diesem Kapitel anfragen

HF: Fräskörper und Ersatzteile

Die Schnitt- und Explosionszeichnungen zeigen Körper, Kassetten und Befestigungsteile mit den jeweiligen Positionsnummern. Fräskörper und Kassette werden entsprechend Standard-, Wiper- oder Hochvorschubausführung kombiniert. Schulterkassetten sind nach Kundenanforderung erhältlich. Ersatzteile werden separat berechnet.

HF: Hochvorschub-Fräskörper

Maß-/Datenblock 1.

Artikel, Zollaufnahme ØD Ød A B T
HF 08050-10R(L) 80 25.4 9.5 6 50
HF 10063-12R(L) 100 31.75 12.7 8 63
HF 12563-15R(L) 125 38.1 15.9 10 63
HF 16063-18R(L) 160 50.8 19.0 11 63
HF 25063-24R(L) 200 47.625 25.4 14 63
HF 25063-30R(L) 250 47.625 25.4 14 63

Maß-/Datenblock 2.

Artikel, Zollaufnahme Zähne Gewicht [kg] Aufnahme
HF 08050-10R(L) 10 0.7 FMA 25.4
HF 10063-12R(L) 12 1.0 FMA 31.75
HF 12563-15R(L) 15 1.8 FMA 38.1
HF 16063-18R(L) 18 2.9 FMA 50.8
HF 25063-24R(L) 24 4.5 FMA 47.625
HF 25063-30R(L) 30 7.0 FMA 47.625

Maße in mm. Schruppkassetten HFR(R/L), Wiperkassetten HFW(R/L). Die Quelle ordnet HF 25063-24R(L) dem Durchmesser 200 mm zu; diese Kombination ist vor einer Bestellung abzustimmen. Schulterkassetten nach Anforderung erhältlich.

HF: Ersatzteile

Position Bauteil Artikel/Maß
1 Schruppkassette HFR
1 Wiperkassette HFW
2 Doppelschraube M8M5-7
3 Spannschraube M5×12
4 Einstellschraube M5×8
Kühlmittelschraube

Ersatzteile werden separat berechnet.

HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
HF: Fräskörper und Ersatzteile: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

HF: Kassetten einstellen

Bei HF kennzeichnet A die Spannschraube und B die Einstellschraube. Setzen Sie zunächst die Einstellschraube in den Fräskörper ein und montieren Sie die Kassette. Ziehen Sie die Spannschraube leicht an. Drücken Sie die Kassette beim Spannen nach unten und ziehen Sie die Schraube mit einem Drehmomentschlüssel zunächst auf 3 Nm an. Stellen Sie die vordere Schneidenhöhe mit der Einstellschraube auf 10 µm unter dem Zielwert ein. Ziehen Sie die Spannschraube anschließend auf 10 Nm an und stellen Sie die Schneide mit der Einstellschraube auf die Zielhöhe. Diese Einstellfolge und Drehmomente beziehen sich auf die hier dargestellte Kassettenausführung.

HFR: Kassetten zum HF-Fräskörper

Maß-/Datenblock 1.

Artikel W Z α L R
HFR 10 15 11 25
HFR-A 10 0 11 25
HFR-R 10 15 11 25 0.4
HFR-ES 10 15 11 25

Maß-/Datenblock 2.

Artikel T
HFR 11
HFR-A 11
HFR-R 11
HFR-ES 11

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

HFW: Wiperkassetten zum HF-Fräskörper

Maß-/Datenblock 1.

Artikel W Z α L R
HFW 9.8 25 400
HFW-ES 9.8 25 400

Maß-/Datenblock 2.

Artikel T
HFW 11
HFW-ES 11

Maße in mm; Winkelbezüge gemäß Zeichnung. PKD-Sortenüberschriften EP20, EP55, EP750, EP58 und EP29; die einzelnen Sortenzellen sind unmarkiert.

HF: Kassetten einstellen: Werkzeugansicht.
HF: Kassetten einstellen: Werkzeugansicht.
HF: Kassetten einstellen: Werkzeugansicht.
HF: Kassetten einstellen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Aluminium-Fräskörper: weitere Ausführungen

Die Ausführungen unterscheiden Durchmesser D, Schneidenzahl Z, Aufnahme H, Körperdicke T und rechte beziehungsweise linke Ausführung. Die Ansichten erhalten die ursprünglichen Richtungs- und Maßbezüge.

Aluminium-Fräskörper: RH/LH-Ausführungen

Artikel D Z H T
120D-35T-24H-10Z-RH 120 10 24 35
120D-35T-24H-10Z-LH 120 10 24 35
158D-40T-70H-6Z-RH 158 6 70 40
158D-40T-70H-6Z-LH 158 6 70 40
198D-45T-40H-6Z-RH 198 6 40 45
198D-45T-40H-6Z-LH 198 6 40 45
220D-40T-65H-6Z-RH 220 6 65 40
220D-40T-65H-6Z-LH 220 6 65 40
248D-45T-40H-12Z-RH 248 12 40 45
248D-45T-40H-12Z-LH 248 12 40 45

Maße in mm; Z bezeichnet die Schneidenzahl. Die Quelle führt die Artikel unter Inch type; die Maßspalten sind ausdrücklich mm.

Aluminium-Fräskörper: weitere Ausführungen: Werkzeugansicht.
Aluminium-Fräskörper: weitere Ausführungen: Werkzeugansicht.
Aluminium-Fräskörper: weitere Ausführungen: Werkzeugansicht.
Aluminium-Fräskörper: weitere Ausführungen: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Fräswerkzeuge nach Maß

PKD-Platten und Kassetten können kundenspezifisch gefertigt werden. Für die Kassettenfertigung werden Muster benötigt. Die Schnittzeichnung erhält die Bezüge D, T, A, B und H als Grundlage für die Abstimmung.

Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.
Fräswerkzeuge nach Maß: Werkzeugansicht.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Stahl-Fräskörper und PCBN-Platten

Die dargestellten Stahl-Fräskörper und SNGN-Platten gehören zu den in den Tabellen aufgeführten Ausführungen. Die Zeichnungen erhalten die Maße D, H und T sowie die Schneidengeometrie. Für kundenspezifische PCBN-Platten und Kassetten benötigen wir Muster oder Zeichnungen des aktuell eingesetzten Werkzeugs.

Stahl-Fräskörper

Artikel D Z H T
125D-63T-40H-16Z 125 16 40 63
160D-63T-40H-18Z 160 18 40 63
200D-63T-60H-12Z 200 12 60 63
250D-63T-50H-24Z 250 24 50 63
250D-45T-109.88H-16Z 250 16 109.88 45

Maße in mm; Z bezeichnet die Schneidenzahl.

SNGN: PCBN-Platten für Stahl-Fräskörper

Maß-/Datenblock 1.

ISO metrisch ISO Zoll W α V R
SNGN 1506APTR SNGN 54APTR 12.7 11 45 250
SNGN 1506APTL SNGN 54APTL 12.7 11 45 250

Maß-/Datenblock 2.

ISO metrisch ISO Zoll T L
SNGN 1506APTR SNGN 54APTR 6.35 15.9
SNGN 1506APTL SNGN 54APTL 6.35 15.9

Maße in mm; Winkelbezüge gemäß Zeichnung. PCBN-Sortenüberschriften EB11, EB210, EB51, EB71 und EB710; einzelne Sortenzellen sind unmarkiert.

Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Stahl-Fräskörper und PCBN-Platten: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Bauteil- und Bearbeitungsansicht.
Werkzeugausführungen: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Rotierende Werkzeuge

Das Programm rotierender Werkzeuge umfasst HSS, Vollhartmetall, hartmetallbestückte Werkzeuge, Cermet, PKD und PCBN, jeweils mit oder ohne innere Kühlmittelzuführung. Die Werkzeug- und Werkstückbeispiele zeigen Ausführungen für unterschiedliche Bohrungs- und Bearbeitungsaufgaben.

Rotierende Werkzeuge: Bauteil- und Bearbeitungsansicht.
Rotierende Werkzeuge: Bauteil- und Bearbeitungsansicht.
Rotierende Werkzeuge: Werkzeugansicht.
Rotierende Werkzeuge: Werkzeugansicht.
Rotierende Werkzeuge: Werkzeugansicht.
Rotierende Werkzeuge: Werkzeugansicht.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Rotierende Werkzeuge: Ausführungsbeispiele

Rotierende Werkzeuge: Ausführungsbeispiele: Werkzeugansicht.
Rotierende Werkzeuge: Ausführungsbeispiele: Werkzeugansicht.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

PKD-/CVD-Schaft- und Kugelfräser

EDES bezeichnet PKD-/CVD-Schaftfräser mit gerader Stirnschneide. Die üblichen Ausführungen liegen im Durchmesserbereich D3 bis D20 mit unterschiedlichen Schneidenlängen. Die dargestellten Schneiden weisen einen Axialwinkel von 0° auf; Kühlmittelzuführung und Ausführung ohne innere Zuführung sind dargestellt. Über die Mitte schneidende Ausführungen und Kühlmittelbohrungen stimmen wir separat mit Ihnen ab.

EDEB bezeichnet PKD-/CVD-Kugelfräser. Eine oder zwei Schneiden werden passend zum Durchmesser gewählt. Die Maßzeichnung erhält Radius R und die Schaftangabe Ød h6. Kühlmittelbohrungen sind separat abzustimmen.

EDES: PKD-/CVD-Schaftfräser

Maß-/Datenblock 1.

Artikel D d L1 L2 L
EDES 10303-0515-60 3 3 5 15 60
EDES 10404-0715-60 4 4 7 15 60
EDES 10505-1020-60 5 5 10 20 60
EDES 10606-1020-60 6 6 10 20 60
EDES 20808-1020-60 8 8 10 20 60
EDES 21010-1030-75 10 10 10 30 75
EDES 21212-1035-85 12 12 10 35 85
EDES 21616-1035-85 16 16 10 35 85
EDES 22020-1040-100 20 20 10 40 100

Maß-/Datenblock 2.

Artikel Z
EDES 10303-0515-60 1
EDES 10404-0715-60 1
EDES 10505-1020-60 1
EDES 10606-1020-60 1
EDES 20808-1020-60 2
EDES 21010-1030-75 2
EDES 21212-1035-85 2
EDES 21616-1035-85 2
EDES 22020-1040-100 2

EDEB: PKD-/CVD-Kugelfräser

Maß-/Datenblock 1.

Artikel D d L1 L2 L
EDEB 10303-0515-60 3 3 5 15 60
EDEB 10404-0715-60 4 4 7 15 60
EDEB 10505-1020-60 5 5 10 20 60
EDEB 10606-1020-60 6 6 10 20 60
EDEB 20606-1020-60 6 6 10 20 60
EDEB 20808-1020-60 8 8 10 20 60
EDEB 21010-1020-80 10 10 10 20 80
EDEB 21212-1020-80 12 12 10 20 80

Maß-/Datenblock 2.

Artikel Z
EDEB 10303-0515-60 1
EDEB 10404-0715-60 1
EDEB 10505-1020-60 1
EDEB 10606-1020-60 1
EDEB 20606-1020-60 2
EDEB 20808-1020-60 2
EDEB 21010-1020-80 2
EDEB 21212-1020-80 2
PKD-/CVD-Schaft- und Kugelfräser: Werkzeugansicht.
PKD-/CVD-Schaft- und Kugelfräser: Werkzeugansicht.
PKD-/CVD-Schaft- und Kugelfräser: Werkzeugansicht.
PKD-/CVD-Schaft- und Kugelfräser: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

EBEB: PCBN-Kugelfräser

EBEB bezeichnet PCBN-Kugelfräser. Die konkrete Auslegung dieser Seite nennt 2.0 bis 3.0 mm Durchmesser, zwei Schneiden und 35° Drallwinkel. Kühlmittelzuführung und Ausführung ohne innere Zuführung sind dargestellt. Die Tabelle enthält die zugehörigen Hals- und Gesamtlängen. Der allgemeine Einleitungssatz der Quelle nennt D3 bis D20; die hier bestellbaren Beispiele sind deshalb ausdrücklich über die einzelnen Tabellenmaße beschrieben.

EBEB: PCBN-Kugelfräser

Maß-/Datenblock 1.

Artikel D R L1 L2 L
EBEB 20204-0104-50 2 1 1.2 4 50
EBEB 20204-0106-50 2 1 1.2 6 50
EBEB 20204-0108-50 2 1 1.2 8 50
EBEB 20204-0110-50 2 1 1.2 10 50
EBEB 20204-0112-50 2 1 1.2 12 50
EBEB 20204-0114-50 2 1 1.2 14 50
EBEB 20204-0116-50 2 1 1.2 16 50
EBEB 20204-0118-50 2 1 1.2 18 50
EBEB 20204-0120-50 2 1 1.2 20 50
EBEB 20306-1.508-66 3 1.5 1.8 8 66
EBEB 20306-1.510-66 3 1.5 1.8 10 66
EBEB 20306-1.512-66 3 1.5 1.8 12 66
EBEB 20306-1.516-66 3 1.5 1.8 16 66
EBEB 20306-1.520-66 3 1.5 1.8 20 66
EBEB 20306-1.525-66 3 1.5 1.8 25 66
EBEB 20306-1.530-66 3 1.5 1.8 30 66

Maß-/Datenblock 2.

Artikel d
EBEB 20204-0104-50 4
EBEB 20204-0106-50 4
EBEB 20204-0108-50 4
EBEB 20204-0110-50 4
EBEB 20204-0112-50 4
EBEB 20204-0114-50 4
EBEB 20204-0116-50 4
EBEB 20204-0118-50 4
EBEB 20204-0120-50 4
EBEB 20306-1.508-66 6
EBEB 20306-1.510-66 6
EBEB 20306-1.512-66 6
EBEB 20306-1.516-66 6
EBEB 20306-1.520-66 6
EBEB 20306-1.525-66 6
EBEB 20306-1.530-66 6
EBEB: PCBN-Kugelfräser: Werkzeugansicht.
EBEB: PCBN-Kugelfräser: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

EDEM: Monoblockfräser

EDEM bezeichnet PKD-/CVD-Monoblockfräser. Die Zeichnungen zeigen HSK- und BT-Ausführungen mit ØD ±0.05 sowie den Bezügen Z, L1 und L. Verfügbare Anschlussarten sind HSK 32, 40, 50, 63 und 100 sowie BT 30, 40 und 50, SK 30, 40 und 50 und CAT 30, 40 und 50. Die konkreten Tabellenartikel bleiben den dort genannten Aufnahmen zugeordnet.

EDEM: PKD-/CVD-Monoblockfräser

Artikel ØD d L1 L Aufnahme
EDEM 0832-HSKA63 30 8 14 150 HSKA63
EDEM 0840-HSKA63 40 8 14 150 HSKA63
EDEM 0850-HSKA63 50 8 14 150 HSKA63
EDEM 1463-HSKA63 63 14 14 150 HSKA63
EDEM 1463-HSKA100 63 14 14 150 HSKA100
EDEM 1463-BT40 63 14 14 150 BT40

EDEM 0832-HSKA63 steht in der Quelle mit ØD = 30 mm; die Codezahl wird nicht zur stillen Maßkorrektur verwendet.

Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

EDEH: PKD-Fräser mit Drall

Der spezielle PKD-Fräser mit Drall ist für hohe Zerspanleistung und lange Standzeiten ausgelegt. Die Schneidengeometrie unterstützt günstige Schnittkräfte und hohe Abtragsraten. Die Darstellungen unterscheiden die gezeigten Schneidenzahlen, einen positiven Axialwinkel und Ausführungen mit beziehungsweise ohne innere Kühlmittelzuführung.

EDEH: PKD-Schaftfräser mit Drall

Maß-/Datenblock 1.

Artikel D d L1 L2 L
EDEH 31616-30-120 16 16 30 50 120
EDEH 32020-30-120 20 20 30 50 120
EDEH 32525-30-120 25 25 30 50 120
EDEH 33032-30-120 30 32 30 50 120

Maß-/Datenblock 2.

Artikel F
EDEH 31616-30-120 3
EDEH 32020-30-120 3
EDEH 32525-30-120 3
EDEH 33032-30-120 4
EDEH: PKD-Fräser mit Drall: Werkzeugansicht.
EDEH: PKD-Fräser mit Drall: Werkzeugansicht.
EDEH: PKD-Fräser mit Drall: Werkzeugansicht.
EDEH: PKD-Fräser mit Drall: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Schaftfräser nach Kundenanforderung

Die gezeigten Sonderausführungen eignen sich für Planflächen, Nuten, Fasen und Profile. Werkzeuggeometrie und Schneidenanordnung werden passend zu Ihrer Bearbeitungsaufgabe ausgelegt.

Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.
Schaftfräser nach Kundenanforderung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

PKD-Reibahlen: Standard und Spanbrecher

EDRS bezeichnet PKD-Reibahlen mit geraden Nuten. EDRS CB bezeichnet die entsprechende Spanbrecherausführung. Beide Maßzeichnungen erhalten Ød h6. Ausführungen mit und ohne innere Kühlmittelzuführung sind dargestellt. Die Spanbrechergeometrie richtet sich nach den Schnittbedingungen. Die Spanbilder zeigen beispielhaft lange Späne und kürzere, gebrochene Späne; das Schneidendetail ist in der Quelle als Standardausführung bezeichnet.

EDRS: PKD-Reibahlen

Maß-/Datenblock 1.

Artikel ØD Ød L1 L2 L
EDRS 20406-15-60 4 6 15 45 60
EDRS 20506-15-60 5 6 15 45 60
EDRS 20606-25-80 6 6 25 55 80
EDRS 20808-25-80 8 8 25 55 80
EDRS 21010-40-100 10 10 40 60 100
EDRS 21212-40-100 12 12 40 60 100

Maß-/Datenblock 2.

Artikel Z
EDRS 20406-15-60 2
EDRS 20506-15-60 2
EDRS 20606-25-80 2
EDRS 20808-25-80 2
EDRS 21010-40-100 2
EDRS 21212-40-100 2

EDRS CB: PKD-Reibahlen

Maß-/Datenblock 1.

Artikel ØD Ød L1 L2 L
EDRS CB 20406-15-60 4 6 15 45 60
EDRS CB 20506-15-60 5 6 15 45 60
EDRS CB 20606-25-80 6 6 25 55 80
EDRS CB 20808-25-80 8 8 25 55 80
EDRS CB 21010-40-100 10 10 40 60 100
EDRS CB 21212-40-100 12 12 40 60 100

Maß-/Datenblock 2.

Artikel Z
EDRS CB 20406-15-60 2
EDRS CB 20506-15-60 2
EDRS CB 20606-25-80 2
EDRS CB 20808-25-80 2
EDRS CB 21010-40-100 2
EDRS CB 21212-40-100 2
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
PKD-Reibahlen: Standard und Spanbrecher: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Reibahlen und Kombinationswerkzeuge nach Maß

Die Produktbeispiele zeigen unterschiedliche Reibahlen- und Kombinationswerkzeuggeometrien für Planflächen, Nuten, Fasen und Profile. EHWA stimmt die Werkzeugausführung auf Ihre Anforderungen ab.

Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Reibahlen und Kombinationswerkzeuge nach Maß: Werkzeugansicht.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

PKD-Spiralbohrer: HELIX E, S und D

HELIX E bezeichnet die Economic-PCD-Ausführung EDDHE, HELIX S die Sandwich-PCD-Ausführung EDDHS. HELIX D zeigt die Dom-PCD-Ausführung. Die Stirn- und Seitenbilder erhalten die unterschiedlichen Schneidstoffanordnungen. Maßzeichnungen kennzeichnen ØD, L1, L und Ød h6; die Artikel- und Maßtabellen erhalten jede aufgeführte Größe.

EDDHE(or S): PKD-Spiralbohrer

Artikel ØD L1 L Ød
EDDHE(or S) 20303-30-80 3 30 80 3
EDDHE(or S) 20404-30-80 4 30 80 4
EDDHE(or S) 20505-30-80 5 30 80 5
EDDHE(or S) 20606-30-80 6 30 80 6
EDDHE(or S) 20707-35-90 7 35 90 7
EDDHE(or S) 20808-35-90 8 35 90 8
EDDHE(or S) 20909-40-100 9 40 100 9
EDDHE(or S) 21010-40-100 10 40 100 10
EDDHE(or S) 21111-50-110 11 50 110 11
EDDHE(or S) 21212-50-110 12 50 110 12

EDHDD: PKD-Spiralbohrer

Artikel ØD L1 L Ød
EDHDD 20303-30-80 3 30 80 3
EDHDD 20404-30-80 4 30 80 4
EDHDD 20505-30-80 5 30 80 5
EDHDD 20606-30-80 6 30 80 6
EDHDD 20707-35-90 7 35 90 7
EDHDD 20808-35-90 8 35 90 8
EDHDD 20909-40-100 9 40 100 9
EDHDD 21010-40-100 10 40 100 10
EDHDD 21111-50-110 11 50 110 11
EDHDD 21212-50-110 12 50 110 12

Maße in mm. Die zweite Tabelle druckt EDHDD; die zugehörige Legende nennt EDDHD (Dom PCD). Die Bestellbezeichnung ist entsprechend abzustimmen.

PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
PKD-Spiralbohrer: HELIX E, S und D: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

EDDS: PKD-Bohrer mit geraden Nuten

EDDS bezeichnet PKD-Bohrer mit geraden Nuten, die unter dem Quellenbegriff Burnishing drill geführt werden. Die Maßzeichnung erhält ØD, L1, L und Ød h6. Sonderausführungen für Planflächen, Nuten, Fasen und Profile werden auf Ihre Anforderungen abgestimmt.

EDDS: PKD-Bohrer mit geraden Nuten

Artikel ØD L1 L Ød
EDDS 20505-30-80 5 30 80 5
EDDS 20606-30-80 6 30 80 6
EDDS 20707-35-90 7 35 90 7
EDDS 20808-35-90 8 35 90 8
EDDS 20909-40-100 9 40 100 9
EDDS 21010-40-100 10 40 100 10
EDDS 21111-50-110 11 50 110 11
EDDS 21212-50-110 12 50 110 12
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
EDDS: PKD-Bohrer mit geraden Nuten: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

EDTMS: Bohrgewindefräsen

EDTMS bezeichnet Diamant-Gewindefräser mit geraden Nuten. Die Werkzeugzeichnung erhält den Spitzenwinkel 140°, den dargestellten 40°-Bezug sowie die Größen D, D1, D2, Dc, d, W, Le, L1, L2, L3 und L. Die Ausführungen 1.5 × D, 2.0 × D und 2.5 × D bleiben mit ihren jeweiligen Gewindelängen getrennt.

Der BGF-Gewindebezug der Quelle nennt metrische ISO-Gewinde nach DIN 13 und DIN 8140. Im Bohrungsbild stehen BT für Bohrtiefe, EL für Gewindeeingriffslänge und TL für volle Gewindelänge; die Maßbezüge D, D1, D3.1 und D9 sowie 140° und 90° bleiben erhalten. Für die konkrete Auslegung sind das benötigte Gewinde und gegebenenfalls der Drahtgewindeeinsatz festzulegen.

EDTMS: Bohrgewindefräser

Maß-/Datenblock 1.

Artikel L L3 L1 L2 W
EDTMS 1.5D M8-1.25 70.3 14.4 13.4 40 1.3
EDTMS 1.5D M10-1.5 74.5 18.9 17.6 45 1.5
EDTMS 1.5D M12-1.75 83.8 21.8 20.2 45 1.5
EDTMS 2.0D M8-1.25 74 18.2 17.1 40 1.3
EDTMS 2.0D M10-1.5 79 23.4 22.1 45 1.5
EDTMS 2.0D M12-1.75 89 27.1 25.5 45 1.5
EDTMS 2.0D M14-2.00 102 32.8 30.9 48 1.5
EDTMS 2.0D M16-2.00 102 37.1 35 48 1.5
EDTMS 2.5D M8-1.25 74 23.2 22.1 40 1.3
EDTMS 2.5D M10-1.50 79 27.9 26.6 45 1.5
EDTMS 2.5D M12-1.75 89 34.1 32.5 45 1.5
EDTMS 2.5D M14-2.00 102 38.8 36.9 48 1.5
EDTMS 2.5D M16-2.00 102 45.1 43 48 1.5

Maß-/Datenblock 2.

Artikel D d D1 Dc D2
EDTMS 1.5D M8-1.25 6.8 10 9 8.3 6.45
EDTMS 1.5D M10-1.5 7.5 12 11 10.3 8.08
EDTMS 1.5D M12-1.75 10.3 14 13.5 12.3 9.74
EDTMS 2.0D M8-1.25 6.8 10 9 8.3 6.45
EDTMS 2.0D M10-1.5 8.5 12 11 10.3 8.08
EDTMS 2.0D M12-1.75 10.3 14 13.5 12.3 9.74
EDTMS 2.0D M14-2.00 12 16 15.5 14.3 11.35
EDTMS 2.0D M16-2.00 14 18 17.5 16.3 13.28
EDTMS 2.5D M8-1.25 6.8 10 9 8.3 6.45
EDTMS 2.5D M10-1.50 8.5 12 11 10.3 8.08
EDTMS 2.5D M12-1.75 10.3 14 13.5 12.3 9.74
EDTMS 2.5D M14-2.00 12 16 15.5 14.3 11.35
EDTMS 2.5D M16-2.00 14 18 17.5 16.3 13.28

Maß-/Datenblock 3.

Artikel Z
EDTMS 1.5D M8-1.25 2
EDTMS 1.5D M10-1.5 2
EDTMS 1.5D M12-1.75 2
EDTMS 2.0D M8-1.25 2
EDTMS 2.0D M10-1.5 2
EDTMS 2.0D M12-1.75 2
EDTMS 2.0D M14-2.00 2
EDTMS 2.0D M16-2.00 2
EDTMS 2.5D M8-1.25 2
EDTMS 2.5D M10-1.50 2
EDTMS 2.5D M12-1.75 2
EDTMS 2.5D M14-2.00 2
EDTMS 2.5D M16-2.00 2

1.5 × D: Gewindelängen

Maß-/Datenblock 1.

Gewinde D1 BT D3.1 D9 EL
M8 6,75 13,35 8,30 8,41 12,15
M10 8,50 17,60 10,30 10,54 16,06
M12 10,30 20,25 12,30 12,65 18,45
M14 12,00 22,90 14,30 14,81 20,90
M16 14,00 27,00 16,30 16,88 25,00

Maß-/Datenblock 2.

Gewinde TL
M8 10,45
M10 14,00
M12 16,35
M14 18,60
M16 22,60

Maße in mm. BT: Bohrtiefe; EL: Gewindeeingriffslänge; TL: volle Gewindelänge. Quellenbezug: metrisches ISO-Gewinde DIN 13 / DIN 8140.

2.0 × D: Gewindelängen

Maß-/Datenblock 1.

Gewinde D1 BT D3.1 D9 EL
M8 6,75 17,10 8,30 8,41 15,90
M10 8,50 22,10 10,30 10,54 20,60
M12 10,30 25,50 12,30 12,65 23,70
M14 12,00 30,90 14,30 14,81 28,90
M16 14,00 35,00 16,30 16,88 33,00

Maß-/Datenblock 2.

Gewinde TL
M8 14,20
M10 18,50
M12 21,60
M14 26,60
M16 30,60

Maße in mm. BT: Bohrtiefe; EL: Gewindeeingriffslänge; TL: volle Gewindelänge. Quellenbezug: metrisches ISO-Gewinde DIN 13 / DIN 8140.

2.5 × D: Gewindelängen

Maß-/Datenblock 1.

Gewinde D1 BT D3.1 D9 EL
M8 6,75 22,10 8,30 8,41 20,90
M10 8,50 26,60 10,30 10,54 25,10
M12 10,30 32,50 12,30 12,65 30,70
M14 12,00 36,90 14,30 14,81 34,90
M16 14,00 43,00 16,30 16,88 41,00

Maß-/Datenblock 2.

Gewinde TL
M8 19,20
M10 23,00
M12 28,60
M14 32,60
M16 38,60

Maße in mm. BT: Bohrtiefe; EL: Gewindeeingriffslänge; TL: volle Gewindelänge. Quellenbezug: metrisches ISO-Gewinde DIN 13 / DIN 8140.

EDTMS: Bohrgewindefräsen: Werkzeugansicht.
EDTMS: Bohrgewindefräsen: Werkzeugansicht.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Werkzeugausführungen

Werkzeugausführungen: Werkzeugansicht.
Werkzeugausführungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

PKD-Sägeblätter, V- und Fasenfräser

EDSC-Sägeblätter erhalten Durchmesser ØD, Aufnahme Ød, Schneiden-/Körperdicken T1 und T2 sowie Zahnzahl Z. EDVC-V-Fräser unterscheiden zusätzlich den dargestellten V-Winkel. EDBC-Fasenfräser erhalten V, Radius R und den B-Winkel gemäß Zeichnung. Die Tabellen zeigen die jeweiligen Größen und wählbaren Varianten; mehrere Angaben in einer Zelle bleiben als Alternativen erhalten.

EDSC: PKD-Sägeblätter

Artikel ØD Ød T1 T2 Z
EDSC-255 255 25.4 / 31.75 2.2 / 2.5 / 3 / 3.2 2.2 40 / 60 / 80
EDSC-305 305 25.4 / 31.75 2.2 / 2.5 / 3 / 3.2 2.2 40 / 60 / 80
EDSC-355 355 25.4 / 31.75 2.2 / 2.5 / 3 / 3.2 2.2 40 / 60 / 80

EDVC: PKD-V-Fräser

Maß-/Datenblock 1.

Artikel ØD Ød T1 T2 V
EDVC 100-V 100 20 / 25.4 2 2 35° / 40° / 45°
EDVC 105-V 105 20 / 25.4 2 2 35° / 40° / 45°
EDVC 110-V 110 20 / 25.4 2 2 35° / 40° / 45°
EDVC 120-V 120 20 / 25.4 2 2 35° / 40° / 45°

Maß-/Datenblock 2.

Artikel Z
EDVC 100-V 20 / 30
EDVC 105-V 20 / 30
EDVC 110-V 20 / 30
EDVC 120-V 20 / 30

EDBC: PKD-Fasenfräser

Maß-/Datenblock 1.

Artikel ØD Ød T1 T2 V
EDBC 80-B 80 25.4 5 6.5 / 7 / 7.5 40° / 60° / 90°
EDBC 83-B 83 25.4 5 6.5 / 7 / 7.5 40° / 60° / 90°
EDBC 90-B 90 25.4 5 6.5 / 7 / 7.5 40° / 60° / 90°

Maß-/Datenblock 2.

Artikel R B
EDBC 80-B 0.2 / 0.5 / 1 3° / 4° / 6° / 8°
EDBC 83-B 0.2 / 0.5 / 1 3° / 4° / 6° / 8°
EDBC 90-B 0.2 / 0.5 / 1 3° / 4° / 6° / 8°
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.
Werkzeug: isoliertes Maßbild; Ansichten und Maßbezüge unverändert.

Zu diesem Kapitel anfragen

Scheibenfräser und Kombinationswerkzeuge nach Maß

Die dargestellten Sonderausführungen decken Planflächen, Nuten, Fasen und Profile ab. Die Werkzeugauslegung richtet sich nach Ihrer Bearbeitungsaufgabe.

Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.
Scheibenfräser und Kombinationswerkzeuge nach Maß: Werkzeugansicht.

Zu diesem Kapitel anfragen

Wearless: Stützplatten und Prismen

Die Ausführungsbeispiele zeigen Stützplatten für Lagerbearbeitungen (Bearing backing plate) und die als V-block bezeichneten prismatischen und blockförmigen Auflagen. Die Werkzeuge besitzen die jeweils dargestellten Kontaktflächen und Befestigungsgeometrien. Wearless ist die Programmbezeichnung für diese Verschleißteile.

Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.
Wearless: Stützplatten und Prismen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Verschleißteile: Schuhe, Spitzen und Taster

Die gezeigten Schuhe und Auflageelemente (Shoe), die feststehende Zentrierspitze (Dead center) und Sondermesstaster (Special gauges) erhalten ihre jeweiligen Formen und Kontaktflächen. Die Auswahl erfolgt nach der benötigten Werkstückführung, Zentrierung oder Messaufgabe.

Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.
Verschleißteile: Schuhe, Spitzen und Taster: Werkzeugansicht.

Zu diesem Kapitel anfragen

Führungs- und Auflageleisten

Die drei gezeigten Leisten erhalten die unterschiedlichen Kontaktflächen, Stufen, Bohrungen und Befestigungsausschnitte. Die Ausführung wird auf die jeweilige Führungs- und Auflageaufgabe abgestimmt.

Führungs- und Auflageleisten: Werkzeugansicht.
Führungs- und Auflageleisten: Werkzeugansicht.
Führungs- und Auflageleisten: Werkzeugansicht.
Führungs- und Auflageleisten: Werkzeugansicht.
Führungs- und Auflageleisten: Werkzeugansicht.
Führungs- und Auflageleisten: Werkzeugansicht.

Zu diesem Kapitel anfragen

Anwendungsprogramm

Anwendungsprogramm: Werkzeugansicht.
Anwendungsprogramm: Werkzeugansicht.

Zu diesem Kapitel anfragen

Aluminium-Zylinderkopf: Ventil- und Planflächen

Die Zuordnung verbindet PCBN mit Ventilsitzfasen und PKD-Werkzeuge mit Ventilführungen, Kanalöffnungen, Planflächen und Gussüberschüssen. Die Werkstückbilder zeigen die jeweiligen Bearbeitungsstellen.

Aluminium-Zylinderkopf: Bearbeitungsaufgaben

Werkzeug Anwendung
PCBN-Werkzeug Anfasen des Ventilsitzes
PKD-Reibahle Reiben der Ventilführung
PKD-Schaftfräser Bearbeiten der Kanalöffnung am Ventilsitz (Schruppen)
PKD-Stufenreibahle Bearbeiten der Grundbohrung für die Ventilführung und lokale Ventilsitzbearbeitung
PKD-Fräser Abtrennen von Gussüberschüssen
PKD-Fräser Planfräsen der Oberseite (Schruppen und Schlichten)
PKD-Fräser Planfräsen der Krümmeranschlussfläche (Schruppen und Schlichten)
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.
Aluminium-Zylinderkopf: Ventil- und Planflächen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Aluminium-Zylinderkopf: Bohrungen und Unterseite

Die Beispiele verbinden PKD-Ausdrehwerkzeuge, Fräser, Stufenreibahlen und Kugelfräser mit Wellendichtring-, Injektor- und Nockenwellenlagerbohrungen sowie der unteren Planfläche. Schrupp- und Schlichtaufgaben bleiben getrennt.

Aluminium-Zylinderkopf: weitere Bearbeitungen

Werkzeug Anwendung
PKD-Ausdrehwerkzeug Lokales Ausdrehen der Wellendichtringbohrung (Schruppen und Schlichten)
PKD-Fräser Planfräsen der Unterseite (Schruppen und Schlichten)
PKD-Stufenreibahle Reiben der Injektorbohrung (Schlichten)
PKD-Werkzeug und Schneidplatte Nockenwellenlagerbohrung (Schlichten)
PKD-Kugelfräser Nockenwellenlagerbohrung (Schruppen)
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Bauteil- und Bearbeitungsansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.
Aluminium-Zylinderkopf: Bohrungen und Unterseite: Werkzeugansicht.

Zu diesem Kapitel anfragen

Zylinderblock aus Gusseisen

PCBN-Fräser sind dem Schlichten der Ober-, Vorder- und Rückseite zugeordnet; PCBN-Schneidplatten dem Schruppen und Schlichten der Zylinderbohrungen.

Zylinderblock aus Gusseisen

Werkzeug Anwendung
PCBN-Fräser Planfräsen der Ober-, Vorder- und Rückseite (Schlichten)
PCBN-Schneidplatte Ausdrehen der Zylinderbohrung (Schruppen und Schlichten)
Zylinderblock aus Gusseisen: Bauteil- und Bearbeitungsansicht.
Zylinderblock aus Gusseisen: Bauteil- und Bearbeitungsansicht.
Zylinderblock aus Gusseisen: Werkzeugansicht.
Zylinderblock aus Gusseisen: Werkzeugansicht.
Zylinderblock aus Gusseisen: Werkzeugansicht.
Zylinderblock aus Gusseisen: Werkzeugansicht.
Zylinderblock aus Gusseisen: Bauteil- und Bearbeitungsansicht.
Zylinderblock aus Gusseisen: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Getriebegehäuse aus Aluminiumlegierung

Die Werkzeuge zeigen Reiben, Planfräsen beim Schruppen und Schlichten sowie Nutbearbeitung. PKD-Reibahlen, Planfräser und Monoblockausführungen bleiben ihren gezeigten Aufgaben zugeordnet.

Getriebegehäuse aus Aluminiumlegierung

Werkzeug Anwendung
PKD-Reibahle Reiben
PKD-Fräser Planfräsen (Schruppen und Schlichten)
PKD-Monoblock-Schaftfräser Planfräsen (Schruppen und Schlichten)
PKD-Monoblockfräser Einstechen
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Bauteil- und Bearbeitungsansicht.
Getriebegehäuse aus Aluminiumlegierung: Bauteil- und Bearbeitungsansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.
Getriebegehäuse aus Aluminiumlegierung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Ventilgehäuse aus Aluminiumlegierung

PKD-Platten und Reibahlen dienen den gezeigten Bohrungsbearbeitungen; PKD-Fräser dem Schruppen und Schlichten der oberen Planfläche.

Ventilgehäuse aus Aluminiumlegierung

Werkzeug Anwendung
PKD-Schneidplatte und Reibahle Reiben (Schruppen und Schlichten)
PKD-Fräser Planfräsen der Oberseite (Schruppen und Schlichten)
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Bauteil- und Bearbeitungsansicht.
Ventilgehäuse aus Aluminiumlegierung: Bauteil- und Bearbeitungsansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.
Ventilgehäuse aus Aluminiumlegierung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Zahnräder und Kupplung

Das Programm kombiniert Diamant-Glättwerkzeuge, Cermet-Reibahlen und PCBN-Schneidplatten für die aufgeführten Kupplungs-, Träger- und Drehbearbeitungen. Unterbrochene Schlichtschnitte bleiben ausdrücklich ausgewiesen.

Zahnräder und Kupplung

Werkzeug Anwendung
Diamant-Glättwerkzeug Glätten einer Fahrzeugkupplung (Schlichten)
Cermet-Reibahle Reiben des Trägers (Schlichten)
PCBN-Schneidplatte Drehen (Schruppen und Schlichten)
PCBN-Schneidplatte Unterbrochenes Drehen/Plandrehen und Ausdrehen des Innendurchmessers (Schlichten)
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Bauteil- und Bearbeitungsansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.
Zahnräder und Kupplung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Getriebewellen

PCBN-Stechwerkzeuge und Schneidplatten sind dem Schlichten von Nuten und Hauptwellen zugeordnet. Die Produkt- und Getriebeaufnahmen erläutern die Anwendung.

Getriebewelle

Werkzeug Anwendung
PCBN-Werkzeug Einstechen (Schlichten)
PCBN-Schneidplatte und Werkzeug Drehen der Hauptwelle (Schlichten)
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Bauteil- und Bearbeitungsansicht.
Getriebewellen: Bauteil- und Bearbeitungsansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Werkzeugansicht.
Getriebewellen: Bauteil- und Bearbeitungsansicht.
Getriebewellen: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Differentialzahnrad und Gehäuse

Die gezeigten PCBN-Platten werden dem Differentialzahnrad und Gehäuse zugeordnet. Die Verbindungen markieren die dargestellten Bauteilflächen.

Differential: Zahnrad und Gehäuse

Werkzeug Anwendung
PCBN-Schneidplatte Differentialzahnrad und Gehäuse
Differentialzahnrad und Gehäuse: Bauteil- und Bearbeitungsansicht.
Differentialzahnrad und Gehäuse: Bauteil- und Bearbeitungsansicht.
Differentialzahnrad und Gehäuse: Bauteil- und Bearbeitungsansicht.
Differentialzahnrad und Gehäuse: Bauteil- und Bearbeitungsansicht.
Differentialzahnrad und Gehäuse: Werkzeugansicht.
Differentialzahnrad und Gehäuse: Werkzeugansicht.
Differentialzahnrad und Gehäuse: Werkzeugansicht.
Differentialzahnrad und Gehäuse: Werkzeugansicht.
Differentialzahnrad und Gehäuse: Werkzeugansicht.
Differentialzahnrad und Gehäuse: Werkzeugansicht.

Zu diesem Kapitel anfragen

Planetengetriebe

Die PCBN-Platten sind für Planetenrad, Hohlrad und Sonnenrad dargestellt. Das Getriebebild zeigt den Baugruppenkontext.

Planetengetriebe

Werkzeug Anwendung
PCBN-Schneidplatte Planetenrad, Hohlrad und Sonnenrad
Planetengetriebe: Bauteil- und Bearbeitungsansicht.
Planetengetriebe: Bauteil- und Bearbeitungsansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Werkzeugansicht.
Planetengetriebe: Bauteil- und Bearbeitungsansicht.
Planetengetriebe: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Kugel- und Kegelrollenlager

Die Beispiele zeigen PCBN-Platten für Radnabenlager, Diamantmesstaster und PKD-Stützplatten. Die Detailbilder der Radnabenlager erhalten ihre Lage zu den markierten Flächen.

Kugel- und Kegelrollenlager

Werkzeug Anwendung
PCBN-Schneidplatte Radnabenlager
Diamant-Messtaster Mess-/Tastbeispiel
PKD-Stützplatte Ausführungsbeispiel einer Stützplatte
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Bauteil- und Bearbeitungsansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.
Kugel- und Kegelrollenlager: Werkzeugansicht.

Zu diesem Kapitel anfragen

Bremsscheiben

Die konkreten PCBN-Bezeichnungen werden den gezeigten Außen-, Innen-, Naben- und Reibflächen sowie Nutbearbeitungen zugeordnet. Schruppen, Schlichten und Anfasen bleiben getrennte Aufgaben; Reibflächen bezeichnen hier die Scheibenflächen.

Bremsscheibe: Bearbeitungsflächen

Werkzeug Anwendung
CNGN120412 (PCBN) Schruppen des Radaußendurchmessers
CNGN120412 (PCBN) Schruppen der Nabenplanfläche
CNGA120408 (PCBN) Anfasen des Innendurchmessers
VNGA160408 (PCBN) Einstechen einer Freistichnut (Schruppen)
CNGA 120412 (PCBN) Schruppen des Innendurchmessers
PCBN GX, 6W Einstechen (Schruppen)
CNGA 120412 (PCBN) Schruppen der Radplanfläche
CNGN120412 (PCBN) Schruppen der oberen Bremsscheiben-Reibfläche
CNGA120412 (PCBN) Schlichten der Bremsscheiben-Reibfläche
Bremsscheiben: Bauteil- und Bearbeitungsansicht.
Bremsscheiben: Bauteil- und Bearbeitungsansicht.
Bremsscheiben: Werkzeugansicht.
Bremsscheiben: Werkzeugansicht.
Bremsscheiben: Werkzeugansicht.
Bremsscheiben: Werkzeugansicht.
Bremsscheiben: Werkzeugansicht.
Bremsscheiben: Werkzeugansicht.

Zu diesem Kapitel anfragen

Kolben

Die Zuordnung zeigt PKD- und Mono-Diamantwerkzeuge zum Drehen, PKD-Stechwerkzeuge für Ringnuten, Sonderwerkzeuge für den Brennraum sowie Reibahlen und Fräser für die Kolbenbolzenbohrung und den Sicherungsringbereich.

Kolben

Werkzeug Anwendung
PKD-/Mono-Diamantplatte und Werkzeug Drehen
PKD-Stechwerkzeug Einstechen der Ringnut
PKD-Sonderwerkzeug Brennraumbearbeitung
PKD-Reibahle Ausdrehen und Anfasen der Kolbenbolzenbohrung
PKD-Fräser Bearbeiten der Sicherungsringnut und des gerundeten Kolbenbolzenbereichs
Kolben: Bauteil- und Bearbeitungsansicht.
Kolben: Bauteil- und Bearbeitungsansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.
Kolben: Werkzeugansicht.

Zu diesem Kapitel anfragen

Kompressorkolben und Gehäuse

Die Anwendungen verbinden PKD-Werkzeuge mit Außendrehen, Kugelsitzbearbeitung, Bohrungsreiben, seitlicher Kolbenbearbeitung und Gehäuse-Planfräsen. Das Spanbrecher-Ausdrehwerkzeug und die Doppel-Fräsausführung bleiben als eigene Werkzeugarten erhalten.

Kompressorkolben und Gehäuse

Werkzeug Anwendung
PKD-Ausdrehwerkzeug (Spanbrecher) Außendrehen des Kolbens
PKD-Schaftfräser Anfasen des Kolben-Kugelsitzes
PKD-Kugelfräser Bearbeiten des Kolben-Kugelsitzes
PKD-Reibahle und Schneidleiste Reiben der Kolben- und Wellenbohrungen
PKD-Doppelfräser Seitliche Kolbenbearbeitung
PKD-Fräser Planfräsen des Kolbengehäuses
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Bauteil- und Bearbeitungsansicht.
Kompressorkolben und Gehäuse: Bauteil- und Bearbeitungsansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.
Kompressorkolben und Gehäuse: Werkzeugansicht.

Zu diesem Kapitel anfragen

Lenkgehäuse

PKD-Stufenreibahlen dienen dem dargestellten Reiben des Lenkgehäuses. Die verschiedenen Werkzeuglängen und Stufengeometrien werden als Ausführungsbeispiele gezeigt.

Lenkgehäuse

Werkzeug Anwendung
PKD-Stufenreibahle Reiben des Lenkgehäuses
Lenkgehäuse: Werkzeugansicht.
Lenkgehäuse: Werkzeugansicht.
Lenkgehäuse: Bauteil- und Bearbeitungsansicht.
Lenkgehäuse: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Pumpengehäuse

PKD-Stufenreibahlen und Schaftfräser werden für die Pumpengehäusebearbeitung gezeigt. Die Bauteil- und Werkzeugbilder erhalten ihre jeweiligen Geometrien.

Pumpengehäuse

Werkzeug Anwendung
PKD-Stufenreibahle, Schaftfräser Pumpengehäusebearbeitung
Pumpengehäuse: Bauteil- und Bearbeitungsansicht.
Pumpengehäuse: Bauteil- und Bearbeitungsansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.
Pumpengehäuse: Werkzeugansicht.

Zu diesem Kapitel anfragen

Walzenbearbeitung

Kerb-, Stech-, Dreh- und Gravierwerkzeuge gehören zu den dargestellten Walzenanwendungen. Die Auswahl von PKD, PCBN, Hartmetall und Keramik erfolgt passend zum konkreten Walzenwerkstoff. Das Kontaktschema erhält die vier Werkzeugpositionen und ihre Codes.

Walzenbearbeitung

Werkzeug/Schneidstoff Anwendung
Kerbwerkzeug (PKD, PCBN, Hartmetall) Kerben
PKD, PCBN, Hartmetall, Keramik Einstechen und Drehen
RCGX1204 Dargestellte Walzen-Kontaktposition 1
SNMN120408 Dargestellte Walzen-Kontaktposition 2
RCGX1204 Dargestellte Walzen-Kontaktposition 3
CNMA(N)120408 Dargestellte Walzen-Kontaktposition 4
PCD, TC Gravieren

Die Materialauswahl bezieht sich auf den jeweiligen Walzenwerkstoff und die Anwendung; die Übersicht ist keine allgemeine PKD-Empfehlung für jeden Stahlwerkstoff.

Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Bauteil- und Bearbeitungsansicht.
Walzenbearbeitung: Bauteil- und Bearbeitungsansicht.
Walzenbearbeitung: Bauteil- und Bearbeitungsansicht.
Walzenbearbeitung: Bauteil- und Bearbeitungsansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.
Walzenbearbeitung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Optische Linsen: Vor- und Feinbearbeitung

PKD-Fräser übernehmen die dargestellte Schruppbearbeitung; PKD-Platten das Außendrehen und Schlichten. Mono-Diamantplatten sind ebenfalls dem Schlichten zugeordnet. Die Anwendungsaufnahme erhält die gezeigten Kontaktlagen.

Optische Linsen

Werkzeug Anwendung
PKD-Fräser Fräsen (Schruppen)
PKD-Schneidplatte Außendrehen
PKD-Schneidplatte Drehen (Schlichten)
Mono-Diamantplatte Drehen (Schlichten)
Optische Linsen: Vor- und Feinbearbeitung: Werkzeugansicht.
Optische Linsen: Vor- und Feinbearbeitung: Werkzeugansicht.
Optische Linsen: Vor- und Feinbearbeitung: Werkzeugansicht.
Optische Linsen: Vor- und Feinbearbeitung: Werkzeugansicht.
Optische Linsen: Vor- und Feinbearbeitung: Bauteil- und Bearbeitungsansicht.
Optische Linsen: Vor- und Feinbearbeitung: Bauteil- und Bearbeitungsansicht.
Optische Linsen: Vor- und Feinbearbeitung: Werkzeugansicht.
Optische Linsen: Vor- und Feinbearbeitung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Optische Linsen: Randbearbeitung

Die zehn Werkzeugdarstellungen zeigen unterschiedliche Schaft-, Profil- und Schneidengeometrien für die Randbearbeitung optischer Linsen. Die Ausführungen werden anhand der benötigten Kontur und Bearbeitungsaufgabe ausgewählt.

Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.
Optische Linsen: Randbearbeitung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Drehwerkzeuge: Schneidengeometrie und Begriffe

Die Werkzeugdarstellung unterscheidet seitlichen Freiwinkel, seitlichen Spanwinkel, Spanwinkel, Freiwinkel, Schneidenhöhe, Eckenradius, seitlichen Schneidenwinkel, Nebenschneidenwinkel sowie Schaftbreite, Schafthöhe und Gesamtlänge.

Spanwinkel beeinflussen Schnittkraft, Wärme, Spanfluss und Standzeit. Ein positiver Spanwinkel senkt die Schnittbelastung und eignet sich für leicht zerspanbare oder dünnwandige Werkstücke; zugleich nimmt die Schneidenstabilität ab. Ein negativer Spanwinkel bietet eine stabilere Schneide für Zunder oder unterbrochenen Schnitt. Freiwinkel vermeiden unerwünschten Kontakt und werden auf Schneide und Standzeit abgestimmt.

Die seitliche Schneidenstellung bestimmt Spanabmessungen und Schnittrichtung. Der Nebenschneidenwinkel beeinflusst den Kontakt mit der bearbeiteten Fläche: Ein kleinerer Winkel kann die Schneide stützen, zugleich aber den Freiflächenverschleiß erhöhen.

Ein größerer Freiwinkel kann den Freiflächenverschleiß verringern, schwächt jedoch den Schneidenquerschnitt. Ein zu kleiner Freiwinkel begünstigt Reibung und Rattern. Die Quelle ordnet kleinere Freiwinkel harten Werkstoffen und hoher geforderter Schneidenstabilität zu; größere Freiwinkel weichen oder zur Verfestigung neigenden Werkstoffen. Die Gegenüberstellung zeigt beide Fälle bei gleicher Schnitttiefe.

Drehen: Werkzeuggeometrie in drei Ansichten.
Drehen: Werkzeuggeometrie in drei Ansichten.
Freiwinkel: Kontakt an der Freifläche.
Freiwinkel: Kontakt an der Freifläche.

Zu diesem Kapitel anfragen

Drehen: Schneidenstellung, Spandicke und Kräfte

Der Nebenschneidenwinkel beeinflusst die Oberfläche durch den Abstand zwischen Werkzeug und bearbeiteter Fläche. Ein kleiner Winkel stützt die Schneide, kann aber Schnittwärme und Schnittkraft erhöhen und damit Rattern begünstigen.

Die folgende Darstellung verwendet den seitlichen Anstellwinkel α gegenüber der 0°-Stellung; diese entspricht einem Einstellwinkel κr von 90°. Bei gleichem Vorschub und gleicher Schnitttiefe wird der Span mit α = 15° bzw. 30° dünner und breiter. Die Quellenbeziehungen lauten: bei 0° t = fn und W = ap; bei 15° t1 = 0.97t und W1 = 1.04W; bei 30° t2 = 0.87t und W2 = 1.15W. Die Abbildungen erhalten ihre ursprünglichen Bezugslinien. α wird nicht mit dem komplementären Einstellwinkel κr gleichgesetzt.

Mit größerem α nimmt der radiale Kraftanteil zu, während der Vorschubkraftanteil abnimmt. Die 0°-Darstellung zeigt die Kraft P; bei 30° verteilt sie sich auf P1 und P2.

Die Quellenübersicht stellt niedrigen und hohen Anstellwinkel gegenüber: niedriger Winkel – höherer Verschleiß, leicht zerspanbare Werkstoffe, geringere Maschinenleistung, geringere Ratterneigung, Schlichten, lange dünne Werkstücke und niedrige Maschinensteifigkeit. Höherer Winkel – geringerer Verschleiß, schwer zerspanbare Werkstoffe, höhere Leistung, höhere Ratterneigung, Schruppen, dickere Werkstücke und höhere Maschinensteifigkeit. Diese Zuordnungen beschreiben die dargestellte Werkzeugauslegung, keine unabhängigen Garantien.

Seitliche Anstellung: Spandicke und Spanbreite.
Seitliche Anstellung: Spandicke und Spanbreite.
Seitliche Anstellung: Aufteilung der Schnittkraft.
Seitliche Anstellung: Aufteilung der Schnittkraft.

Zu diesem Kapitel anfragen

Drehen: Eckenradius, Spanwinkel und Formeln

Der Eckenradius beeinflusst Oberfläche und Schneidenstabilität. Die Ausgabe 2022 nennt als allgemeine Orientierung einen Radius von etwa dem 2~3-Fachen des Vorschubs je Umdrehung. Größere Radien können die Oberfläche verbessern, die Schneide stärken und Freiflächen- sowie Kolkverschleiß reduzieren; zu große Radien erhöhen jedoch die Belastung und Ratterneigung. Kleine Schnitttiefen sowie lange dünne Werkstücke sprechen für kleinere Radien; unterbrochener Schnitt, größere Werkstücke oder Schruppen für größere Radien, soweit Steifigkeit und Schnittdaten dies zulassen.

Ein größerer positiver Spanwinkel kann die Oberfläche verbessern und die Schnittbelastung senken; zugleich nimmt die Schneidenstabilität ab. Für harte Werkstoffe und unterbrochenen Schnitt nennt die Quelle kleinere Spanwinkel, für weiche oder leicht zerspanbare Werkstoffe größere. Die dort genannte Verringerung der Spindelleistung um etwa 1% je zusätzlichem 1° Spanwinkel ist eine Quellenfaustregel; die tatsächliche Leistungsänderung hängt auch von Werkstoff und Spanungsdicke ab. Die beiden Darstellungen zeigen positiven und negativen Spanwinkel mit zugehörigem Spanfluss und Freiwinkel.

Schnittgeschwindigkeit: Vc = π × D × N / 1,000 [m/min]. D: Durchmesser [mm]; N: Drehzahl [min⁻¹]; π: Kreiszahl, in der Quelle 3.14.

Vorschub je Umdrehung: fn = Vf / N [mm/U]. Vf: Vorschubgeschwindigkeit [mm/min].

Theoretische maximale Rauheit: Rmax = fn² / (8r) × 1,000 [µm]. fn: Vorschub [mm/U]; r: Eckenradius [mm]. Die Ausgabe nennt für die praktische Rauheit die Orientierungsfaktoren Rmax × (1.5~3) bei Stahl und Rmax × (3~5) bei Gusseisen. Diese Faktoren ersetzen keine Messung der tatsächlichen Oberfläche.

Drehen: Durchmesser D und Drehzahl N im Schnittgeschwindigkeitsmodell.
Drehen: Durchmesser D und Drehzahl N im Schnittgeschwindigkeitsmodell.
Theoretische Rauheit: Vorschub fn, Eckenradius r und Rmax.
Theoretische Rauheit: Vorschub fn, Eckenradius r und Rmax.
Drehen: positiver und negativer Spanwinkel.
Drehen: positiver und negativer Spanwinkel.

Zu diesem Kapitel anfragen

Drehen: Verschleißbilder und Prozessprüfung

Die Darstellung unterscheidet Kolkverschleiß, Freiflächenverschleiß, Kerbverschleiß, kleine Ausbrüche, Abplatzung der Spanfläche und Bruch. Schnittzone, Span, Werkzeug, Werkstück, Span- und Freiwinkel sind eindeutig zugeordnet. Für die Prozessprüfung nennt die Ausgabe folgende mögliche Maßnahmen; die passende Änderung wird anhand des Werkstoffs, des Verschleißbilds und der konkreten Schneidkante ausgewählt.

  • Kolkverschleiß: Schnittgeschwindigkeit und Vorschub reduzieren; Beschichtung und Kühlschmierstoff prüfen.
  • Freiflächenverschleiß: bei Grauguss die Schnittgeschwindigkeit erhöhen, bei gehärtetem Stahl reduzieren; Vorschub und Schnitttiefe erhöhen; Schneidenhöhe kontrollieren.
  • Kerbverschleiß: Schnittgeschwindigkeit erhöhen, Vorschub reduzieren, seitliche Anstellung und Fasenwinkel vergrößern; Schnitttiefe ändern.
  • Kleine Ausbrüche: gefaste oder verrundete Schneidkante verwenden; Schnittgeschwindigkeit zur Vermeidung von Schwingungen anpassen.
  • Abplatzungen im kontinuierlichen Schnitt: Schnittgeschwindigkeit erhöhen und Vorschub reduzieren; Fase mit Verrundung verwenden; seitliche Anstellung reduzieren; Schneidenhöhe kontrollieren.
  • Abplatzungen im unterbrochenen Schnitt: Trockenschnitt prüfen; Vorschub reduzieren; Fase mit Verrundung verwenden; seitliche Anstellung reduzieren; Schneidenhöhe kontrollieren.
  • Bruch: Schnittgeschwindigkeit erhöhen; Vorschub reduzieren; seitliche Anstellung vergrößern; gefaste Schneidkante verwenden.
Verschleiß: Lage und Erscheinungsbild.
Verschleiß: Lage und Erscheinungsbild.

Zu diesem Kapitel anfragen

Fräsen: Werkzeuggeometrie und Winkel

Die Darstellung zeigt Hauptschneide, axialen Spanwinkel A.R, radialen Spanwinkel R.R, Anstellwinkel A.A, wirksamen Spanwinkel T.A und Schneidenneigungswinkel I.A. Die Anstellung A.A der Zeichnung wird gegenüber der vertikalen Bezugslinie gezeigt und ist deshalb nicht unbesehen mit einem Einstellwinkel gegenüber der Vorschubrichtung gleichzusetzen.

A.R und R.R beeinflussen Spanfluss und Zerspanbarkeit. Eine größere Anstellung A.A in der dargestellten Konvention vermindert Spandicke und Schnittbelastung. Ein größerer wirksamer Spanwinkel T.A verbessert das Schneidverhalten, schwächt aber die Schneide; ein kleinerer T.A stärkt die Schneide und erhöht die Belastung. Ein größerer Schneidenneigungswinkel I.A kann Spanfluss und Zerspanbarkeit verbessern und gleichzeitig die Schneidenstabilität reduzieren. Der Stirnwinkel F.A beeinflusst die Oberfläche; die Quelle beschreibt eine günstigere Oberfläche bei Annäherung an 0°. Der Freiwinkel R.A beeinflusst Schneidenstabilität, Standzeit und Rattern.

Bei positivem Spanwinkel liegt die Schneide in der gezeigten Bewegungsrichtung vor der Spanfläche, bei negativem dahinter. Die drei Querschnitte zeigen negativen (−), neutralen (0°) und positiven (+) Spanwinkel mit unveränderter Bewegungsrichtung.

Fräsen: Schneidenstellung und Winkelbezüge.
Fräsen: Schneidenstellung und Winkelbezüge.
Fräsen: Spanwinkel bei gleicher Bewegungsrichtung.
Fräsen: Spanwinkel bei gleicher Bewegungsrichtung.

Zu diesem Kapitel anfragen

Fräsen: Kombination von axialem und radialem Spanwinkel

Doppelt positiv, A.R (+)/R.R (+): für Stahl, Gusseisen und rostfreien Stahl; bei weichem Stahl zur Verringerung von Aufbauschneiden und für eine gute Oberfläche. Vorteile sind geringe Schnittbelastung, leichtes Schneiden, guter Spanfluss und geringere Aufbauschneidenneigung. Die Schneide ist weniger stabil; die gezeigte Ausführung ist einseitig nutzbar.

Doppelt negativ, A.R (−)/R.R (−): für unterbrochenen Schnitt sowie Schruppen von Stahl und Gusseisen. Eine starke Schneide unterstützt die Bearbeitung von Zunder und ungünstigen Oberflächen. Beidseitige Nutzung kann Werkzeugkosten senken. Für Maschinen mit geringer Leistung oder Steifigkeit ist diese Auslegung weniger geeignet.

Positiv/negativ, A.R (+)/R.R (−): für schwer zerspanbare Werkstoffe sowie Schruppen von Stahl und Gusseisen mit größerer Schnitttiefe. Gute Spanführung und leichtes Schneiden verbinden sich mit einer gezielt angepassten Geometrie gegen Rattern. Die gezeigte Ausführung ist nur einseitig nutzbar.

Negativ/positiv, A.R (−)/R.R (+): Die Quelle nennt keine eigene Anwendung oder Vorteilskategorie; als Nachteil ist ungünstiger Spanfluss angegeben.

Schnittgeschwindigkeit: Vc = π × D × N / 1,000 [m/min]. Vorschub je Zahn: fz = Vf / (N × Z) [mm/Zahn]. Vf ist die Vorschubgeschwindigkeit [mm/min], Z die Zähnezahl. Bearbeitungszeit: T = 60 × Lt / Vf [s]; Lt = Lw + D + 2R [mm]. Lw bezeichnet Werkstücklänge, D Fräserkörperdurchmesser und R die An-/Auslauflänge der Darstellung.

Axialer und radialer Spanwinkel: vier Kombinationen.
Axialer und radialer Spanwinkel: vier Kombinationen.

Zu diesem Kapitel anfragen

Schaftfräser: Geometrie, Schneidenzahl und Auskragung

Die Werkzeugdarstellung bezeichnet radialen Freiwinkel, Stirnspanwinkel 0°, Schneidendurchmesser, Fase und Fasenfreiwinkel, Anstellwinkel, Stirnhohlschliffwinkel, Schneidenlänge, Spannutlänge, Schaftlänge, Schaftdurchmesser und Gesamtlänge.

Bei zunehmender Schneidenzahl von 2 über 3 auf 4 verringert sich in der gezeigten Gegenüberstellung der Spanraum, während die Werkzeugsteifigkeit zunimmt. Zwei Schneiden werden für Bohren, seitliche Bearbeitung und universelle Aufgaben genannt; drei für seitliche Bearbeitung und Schlichten; vier für harte Werkstoffe, seitliche Bearbeitung und Schlichten. Die tabellarische Bewertung unterscheidet „gut“ und „sehr gut“: vier Schneiden sind bei Torsions-/Biegesteifigkeit, Rauheit, Präzision und Oberfläche beim seitlichen Fräsen höher bewertet. Zwei Schneiden sind bei Spanverstopfung, Spanabfuhr, Nutbearbeitung und Schwingungsverhalten beim seitlichen Fräsen höher bewertet.

Vc = π × D × N / 1,000 [m/min]. fz = Vf / (N × Z) = fn / Z [mm/Zahn]. fn = Vf / N = fz × Z [mm/U]. Vf = N × fz × Z = N × fn [mm/min]. D: Fräserdurchmesser; N: Drehzahl; Z: Schneidenzahl.

Das Längenverhältnis ℓ/d wird beispielsweise mit 3d, 5d oder 10d beschrieben. Das idealisierte Biegemodell lautet δ = Pℓ³ / (3EI), I = πd⁴ / 64. δ ist die Auslenkung, P die Schnittkraft, ℓ die freie Länge, E der Elastizitätsmodul und I das Flächenträgheitsmoment. Bei gleichem d und gleicher Kraft führt die Verdopplung der Länge von ℓ auf 2ℓ zur achtfachen Auslenkung: δ2 = 8δ1. Der praktische Querschnitt eines genuteten Werkzeugs kann vom idealisierten Rundstab abweichen.

Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Schaftfräser: Geometrie und Längenbezüge.
Schaftfräser: Geometrie und Längenbezüge.
Auskragung: idealisiertes Rundstab-Biegemodell.
Auskragung: idealisiertes Rundstab-Biegemodell.

Zu diesem Kapitel anfragen

Reiben: Führungsfase, Anschnitt und Fehlerbilder

Die Darstellung benennt radialen Freiwinkel, Führungsfase, Stirnspanwinkel 0°, Durchmesser, Fase, Fasenfreiwinkel, Anschnittwinkel, Rückverjüngung, Spannutlänge, Schaftlänge, Schaftdurchmesser und Gesamtlänge.

Die Führungsfase ist eine schmale zylindrische Fläche am Umfang für Maßgenauigkeit und Oberfläche. Eine schmale Führungsfase vermindert Schnittbelastung und Wärme; die Führung und Oberfläche können ungünstiger werden. Eine breitere Führungsfase erhöht Belastung und Wärme, verbessert aber Führung und Oberfläche.

Ein kleinerer Anschnittwinkel wird in der Quelle mit besserer Geradheit, dickerem Span und ungünstigerer Führung/Oberfläche verbunden; ein größerer mit dünnerem Span, günstigerer Führung/Oberfläche und geringerer Geradheit. Die Rückverjüngung verringert unerwünschte Reibung zwischen Werkzeugumfang und Werkstück: geringere Rückverjüngung begünstigt Oberfläche und mehrmalige Aufarbeitung; größere verbessert das Schneidverhalten, begrenzt jedoch die Zahl der Aufarbeitungen und kann die Oberfläche verschlechtern. Ein kleiner Freiwinkel stützt die Schneide für harte Werkstoffe; ein größerer schärft sie für weichere Werkstoffe.

Fehlerbilder und zu prüfende Ursachen:

  • Zu große Bohrung: Werkzeugdurchmesser zu groß; Schnittgeschwindigkeit oder Vorschub zu hoch; Rundlaufabweichung; ungleichmäßiger Anschnitt; ungeeigneter Kühlschmierstoff.
  • Zu kleine Bohrung: Werkzeugverschleiß; zu geringe Schnittgeschwindigkeit oder zu geringer Vorschub; elastisches Rückfedern duktiler Werkstoffe; unzureichendes Aufmaß.
  • Konische Bohrung: Rundlaufabweichung; falscher Anschnitt; ungeeignete Vorbearbeitung.
  • Schlechte Oberfläche: ungeeigneter Kühlschmierstoff; Aufbauschneide; stumpfe oder möglicherweise ausgebrochene Schneide; schlechte Spanabfuhr; zu hohe Restunwucht.
  • Rattermarken: Aufbauschneide; stumpfes Werkzeug; ungeeigneter Kühlschmierstoff; Rundlaufabweichung; zu hohe Restunwucht; ungeeignete Spannung.
  • Vorschubrillen: stumpfe oder möglicherweise ausgebrochene Schneide; Aufbauschneide; ungeeigneter Kühlschmierstoff.
  • Verformte Bohrung: falsche Werkstückspannung.
  • Gekrümmte Bohrung: ungeeignete Anschnittgeometrie oder falsche axiale Schneidenposition.
  • Facetten: Zentrierfehler oder zu geringe Rückverjüngung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Reibahle: Geometrie und Führungsfase.
Reibahle: Geometrie und Führungsfase.

Zu diesem Kapitel anfragen

Bohren: Geometrie, Bohrertypen und Formeln

Die Werkzeugdarstellung bezeichnet Kerndurchmesser, Querschneide, Hauptschneide, Ausspitzung, Bohrerdurchmesser, Spitzenwinkel, Spannut und Drallwinkel.

Der Spitzenwinkel wird auf den Werkstoff abgestimmt; als klassische Standardausführung nennt die Quelle 118°. Ein kleinerer Winkel wird mit geringerem Vorschubwiderstand, höherem Drehmoment und größerem Austrittsgrat bei weicheren Werkstoffen wie Aluminium verbunden; ein größerer mit höherem Vorschubwiderstand, niedrigerem Drehmoment und kleinerem Austrittsgrat bei härteren Werkstoffen. Die Zuordnung beschreibt die Quellengeometrie und keine Festlegung für jeden modernen Bohrer.

Der Drallwinkel wirkt auf Spanwinkel und Spanabfuhr. Ein größerer Drall kann Schnittkräfte senken und die Spanabfuhr in weicheren Werkstoffen erleichtern, vermindert bei übermäßiger Auslegung aber die Werkzeugsteifigkeit. Ein kleinerer Drall wird härteren Werkstoffen zugeordnet. Spannutlänge und Spanraum ermöglichen Span- und Kühlschmierstofftransport: zu lange Nuten schwächen das Werkzeug, zu kurze behindern den Spanfluss und können Bruch fördern.

Ein kleiner Freiwinkel stützt die Schneide bei harten Werkstoffen, ein größerer verbessert die Schärfe für weichere. Die Querschneide hängt von Kerndicke und Querschneidenwinkel ab. Eine Ausspitzung kann Vorschubkräfte senken, ohne die Kerndicke pauschal zu reduzieren und damit den Bohrer zu schwächen.

Der Vergleich ordnet Spiralbohrern geringere Schnittbelastung, gute Spanabfuhr und geringere Wärmeerzeugung zu; genannt werden tiefe Bohrungen und Eisenwerkstoffe. Gerade genutete Burnishing-Bohrer werden für Aluminium, NE-Metalle und flache Bohrungen mit guter Oberfläche genannt; die Gegenüberstellung zeigt höhere Belastung und Wärmeerzeugung sowie ungünstigeren Spanfluss.

Vc = π × D × N / 1,000 [m/min]. fn = Vf / N [mm/U]. T = L / (N × fn) [min]. D: Bohrerdurchmesser [mm]; N: Drehzahl [min⁻¹]; Vf: Vorschubgeschwindigkeit [mm/min]; L: Bohrlänge [mm]. π wird in der Quelle mit 3.14 angegeben.

Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Bohrer: Schneiden, Ausspitzung und Drall.
Bohrer: Schneiden, Ausspitzung und Drall.

Zu diesem Kapitel anfragen

Grundlagen: Schneidkante, Löten, Wärme und Aufbauschneide

Die Formreihe Dreieck, Rhombus, Quadrat, Sechseck und Kreis zeigt eine steigende Schneidenstabilität, Zähigkeit und mögliche Standzeit, zugleich aber höhere Schnittbelastung und Schwingungsneigung. Die Schneidkantenreihe umfasst scharf, scharf mit Verrundung, Fase sowie Fase mit Verrundung. Die Quelle ordnet die schärferen Kanten eher PKD, die stärker gestützten eher PCBN zu; eine stärkere Präparation kann die Belastung erhöhen und die Schneide stabilisieren.

Für Gusseisen zeigt die Quelle acht einzelne bestückte Schneiden gegenüber einer Voll-PCBN- oder Sandwich-PCBN-Platte. Die Vollausführung verbessert die mechanische Stabilität, stellt die gesamte Schneidkante zur Verfügung und kann Kosten sowie den Materialbedarf pro nutzbarer Schneide senken. Die 8:1-Darstellung ist eine Bauformgegenüberstellung, keine allgemeine Standzeitrelation.

Beim Aktivlöten stellt die Quelle einen kleineren Spalt zwischen PKD-/PCBN-Rohling und Hartmetallträger sowie eine höhere Verbindungsfestigkeit dar. Das beschriebene Vakuumverfahren vermindert Oxidation. Die Zeichnung erhält Hartmetallträger, PCBN-Teil, Lot und die gegenübergestellten Spalte.

Die thermische Modellskizze verteilt die Zerspanungswärme beispielhaft auf Span 80%, Werkzeug 10% und Werkstück 10%. Die dargestellten Isothermen sind mit 620, 630, 640, 650, 660, 670, 680, 690, 700, 710, 720, 720, 730, 740 und 750 °C beschriftet. Das ist eine Quellenillustration, kein Temperaturversprechen für eine bestimmte Anwendung. Erwärmung kann Steifigkeit und Präzision beeinträchtigen, Verschleiß beschleunigen und das Werkzeug verformen.

Aufbauschneiden entstehen laut Quelle insbesondere bei niedriger Schnittgeschwindigkeit und sehr weichen Werkstoffen. Zu prüfen sind eine höhere Schnittgeschwindigkeit, höherer Vorschub und schärfere Schneidkante. Die anhaftende Schicht kann die Werkzeugoberfläche zeitweise schützen; sie verschlechtert jedoch die Werkstückoberfläche, erschwert die Maßkontrolle und kann Ausbrüche oder Abplatzungen fördern. Die Schnittzonenskizze erhält Span, Werkzeug, Werkstück und Restanhaftungen am Span sowie an der Schneidkante.

Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Technische Werkzeuggeometrie beziehungsweise Messdarstellung.
Isothermen der Quellenillustration; Temperaturangaben in °C. Modellbild, keine anwendungsspezifische Messung.
Isothermen der Quellenillustration; Temperaturangaben in °C. Modellbild, keine anwendungsspezifische Messung.
Löten: Spalt und Verbindung im Quellenmodell.
Löten: Spalt und Verbindung im Quellenmodell.
Zerspanungswärme: beispielhafte Verteilung.
Zerspanungswärme: beispielhafte Verteilung.
Aufbauschneide: Kontaktzone und Restanhaftungen.
Aufbauschneide: Kontaktzone und Restanhaftungen.

Zu diesem Kapitel anfragen

Auslegungsblatt für Schaftfräser

Für die Auslegung werden Datum, Kunde, Endanwender, Bauteilname, Werkstoff, Härte HRC/HRB und Zielrauheit Ra/Rz/Rmax erfasst. Die Werkzeugzeichnung verwendet ØD, ØD1, L1, L2, W, L und Z; die Maßlegende der Quelle enthält zusätzlich F. Die Tabelle erhält die gedruckten Felder vollständig: D – Durchmesser/Toleranz [mm]; D1 – Schaftkörperdurchmesser [mm]; L1 – Schneidstofflänge [mm]; L2 – Schneidstoffbreite [mm]; W – Werkzeuglänge [mm]; L – Zähnezahl [mm]; Z – Schneidenzahl [Stück]; F – Schneidenlänge [Stück]. Die Zuordnung von L2/W/L/Z/F und zwei Einheiten ist im Ausgangsformular uneinheitlich; für eine Bestellung ist die bemaßte Werkzeugzeichnung maßgeblich.

Schaftoptionen: Vollhartmetall, Vollhartmetall + Stahl oder Stahl. Kühlschmierstoffbohrung: ja/nein. Aufnahmeoptionen: HSKA 32, 40, 50, 63, 80, 100; BT oder SK 30, 40, 50; alternativ zylindrische Aufnahme mit anzugebendem Ø [mm].

Schaftfräser: unveränderte Maßbezüge D, D1, L1, L2, W, L und Z des Auslegungsblatts.
Schaftfräser: unveränderte Maßbezüge D, D1, L1, L2, W, L und Z des Auslegungsblatts.

Zu diesem Kapitel anfragen

Auslegungsblatt für Reibahlen

Allgemeine Angaben: Datum, Kunde, Endanwender, Bauteilname, Werkstoff, Härte HRC/HRB und Rauheit Ra/Rz/Rmax. Werkzeugangaben: D1/D2/D3 – Durchmesser und Toleranz [mm]; L1/L2 – Stufenlänge [mm]; L3 – Freiraumlänge [mm]; L – Werkzeuglänge [mm]; F – Schneidenzahl [Stück]. In der Zeichnung ist L2 als einzelne Strecke nach L1 dargestellt.

Schaft: Vollhartmetall, Vollhartmetall + Stahl oder Stahl. Kühlschmierstoffbohrung: Y-Bohrung, durchgehend oder keine. Bohrungsart: Durchgangs- oder Sackloch. Führungsleisten: ja/nein. Unterbrochener Schnitt: ja/nein. Aufnahme: HSKA 32, 40, 50, 63, 80, 100; BT/SK 30, 40, 50; Modulgröße 60 oder 70; alternativ zylindrische Aufnahme Ø [mm].

Reibahle: L2 als Einzelstrecke nach L1; getrennte Stufendurchmesser und Freiraumlänge.
Reibahle: L2 als Einzelstrecke nach L1; getrennte Stufendurchmesser und Freiraumlänge.

Zu diesem Kapitel anfragen

Auslegungsblatt für Bohrer

Allgemeine Angaben: Datum, Kunde, Endanwender, Bauteilname, Werkstoff, Härte HRC/HRB und Rauheit Ra/Rz/Rmax. Werkzeugangaben: D1/D2/D3 – Durchmesser und Toleranz [mm]; L1/L2 – Stufenlänge [mm]; L3 – Freiraumlänge [mm]; L – Werkzeuglänge [mm]; F – Schneidenzahl [Stück]. Anders als beim Reibahlenblatt zeigt die Bohrerzeichnung L1, L2 und L3 jeweils vom vorderen gemeinsamen Bezug aus.

Schaft: Vollhartmetall, Vollhartmetall + Stahl oder Stahl. Kühlschmierstoffbohrung: Y-Bohrung, durchgehend oder keine. Bohrungsart: Durchgangs- oder Sackloch. Führungsleisten: ja/nein. Unterbrochener Schnitt: ja/nein. Aufnahme: HSKA 32, 40, 50, 63, 80, 100; BT/SK 30, 40, 50; alternativ zylindrische Aufnahme Ø [mm].

Bohrer: L1, L2 und L3 vom gemeinsamen vorderen Bezug; getrennte Stufendurchmesser.
Bohrer: L1, L2 und L3 vom gemeinsamen vorderen Bezug; getrennte Stufendurchmesser.

Zu diesem Kapitel anfragen

Angaben für einen Werkzeugversuch

Der Versuchsbogen erfasst Datum, Kunde und Endanwender; Bauteilname, Werkstoff, Härte HRC/HRB, Rauheit Ra/Rz/Rmax sowie Werkstückansicht und Zeichnung. Maschinenangaben umfassen Bearbeitungszentrum (M.C.T), CNC-Drehen/Fräsen, manuelle Maschine und Maschinenhersteller.

Schnittdaten: Geschwindigkeit V [m/min], Drehzahl N [U/min], Vorschub F [mm/U und mm/min] sowie Schnitttiefe D.O.C [mm] und Zahl der Durchgänge. Schnittart: kontinuierlich oder leicht/mittel/stark unterbrochen. Kühlschmierstoffversorgung: trocken, innen oder außen/nass. Die ursprünglichen Symbolquerschnitte zeigen die vier Unterbrechungsstufen.

Werkzeugdaten: PKD, PCBN, CVD, Naturdiamant oder Mono-SCD, Hartmetall (TC), Cermet, Keramik oder sonstiger Schneidstoff. Schaft: Hartmetall, Stahl oder Hartmetall + Stahl; Monoblockausführung angeben. Spezifikation, Vergleichswerkzeug und Standzeit werden mit Zeit sowie Stückzahl dokumentiert. Verfahren: Drehen, Fräsen, Ausdrehen, Ein-/Abstechen, Reiben, Schaftfräsen, Bohren, Verschleißteilanwendung oder noch festzulegen. Die in der Quelle mit * hervorgehobenen Angaben sind Werkstoff, Schnittart, Kühlschmierstoff, Schneidstoff, Spezifikation, Vergleichswerkzeug, Schaft und Verfahren.

Zu diesem Kapitel anfragen

Internationales Netzwerk: Quellenstand 2022

Die Ausgabe 2022 beschreibt langfristige Partnerschaften mit Kunden weltweit sowie die Weiterentwicklung von Produkten und Service. Ihr damaliges Standortbild nennt in Korea Osan, Osan 2, Dongtan, Pyeongtaek, Seocheon und „Chengju“ in der gedruckten Schreibweise.

Die Auslandsübersicht nennt Fujian, Weihai und Shanghai in China; Bac Ninh und Hai Duong in Vietnam; Indonesien, Deutschland und Japan; Kalifornien, USA (als verbundenes Unternehmen bezeichnet), Alabama, USA; Italien, Thailand, Indien und Mexiko. Diese Liste dokumentiert das historische Netzwerk der Quellenfassung und ist kein aktuelles Standortverzeichnis.

Zu diesem Kapitel anfragen

HQ-Kontakt der Ausgabe 04/2022

Die Ausgabe trägt den Druckstand 04/2022. Der dort genannte HQ-Kontakt lautet EHWA DIAMOND INDUSTRIAL CO. LTD., 374 Nambudae-ro, Osan-city, Gyeonggi-do, 18145, Korea; www.ehwadia.com, bkkim@ehwadia.co.kr, Telefon +82 (31) 370-9220, Fax +82 (31) 370-9840. Das TÜV-Managementsystemsiegel gehört zur historischen Quellenfassung. Für Ihre heutige Werkzeuganfrage in Europa nutzen Sie den folgenden EHWA-Europe-Kontakt.

Zu diesem Kapitel anfragen

Programmvarianten aus der Übersicht 2026

Zu diesem Kapitel anfragen

PKD-Schaftfräser für Scrollkompressoren

EHWA bietet kundenspezifisch abgestimmte PKD-Schaftfräser für Scrollkompressoren aus Aluminium. Präzise Bearbeitung unterstützt die Produktionsleistung und eine hohe Bauteilqualität. Die Anwendung umfasst auch Kompressoren im Umfeld der Elektrifizierung.

PKD-Schaftfräser für Scrollkompressoren: Werkzeugansicht.
PKD-Schaftfräser für Scrollkompressoren: Werkzeugansicht.
PKD-Schaftfräser für Scrollkompressoren: Bauteil- und Bearbeitungsansicht.
PKD-Schaftfräser für Scrollkompressoren: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

PKD-Schaftfräser für Elektrofahrzeuge

Die Drallgeometrie ist für hohe Abtragsraten bei der Bearbeitung von Aluminium-Batteriegehäusen ausgelegt. Ein großer Spanwinkel unterstützt gratarme bis gratfreie Schnitte bei geeigneten Bedingungen. Hohe Schnittgeschwindigkeit und Effizienz sowie verbesserte Oberflächenrauheit gehören zu den genannten Auslegungszielen.

PKD-Schaftfräser für Elektrofahrzeuge: Werkzeugansicht.
PKD-Schaftfräser für Elektrofahrzeuge: Werkzeugansicht.
PKD-Schaftfräser für Elektrofahrzeuge: Bauteil- und Bearbeitungsansicht.
PKD-Schaftfräser für Elektrofahrzeuge: Bauteil- und Bearbeitungsansicht.
PKD-Schaftfräser für Elektrofahrzeuge: Bauteil- und Bearbeitungsansicht.
PKD-Schaftfräser für Elektrofahrzeuge: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Spezial-Ausdrehwerkzeug für Motorgehäuse

Elektromotoren werden auf hohe Leistung und Effizienz, große Kapazität und geringes Gewicht ausgelegt. EHWA kombiniert im dargestellten Werkzeug Aluminium und CFK/CFRP, um die Schwingungsdämpfung zu verbessern. Die Werkzeugabbildung kennzeichnet den Aluminiumkörper; die Anwendung ist die Motorgehäusebearbeitung.

Spezial-Ausdrehwerkzeug für Motorgehäuse: Bauteil- und Bearbeitungsansicht.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Bauteil- und Bearbeitungsansicht.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Werkzeugansicht.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Werkzeugansicht.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Werkzeugansicht.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Werkzeugansicht.
Motorgehäuse: vollständige Maßzeichnung.
Motorgehäuse: vollständige Maßzeichnung.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Werkzeugansicht.
Spezial-Ausdrehwerkzeug für Motorgehäuse: Werkzeugansicht.

Zu diesem Kapitel anfragen

EBC52X: PCBN für Gleichlaufgelenke

EBC52X ist eine PCBN-Sorte mit hohem CBN-Anteil für kontinuierliches und unterbrochenes Zerspanen wärmebehandelter Gleichlaufgelenkbauteile. Die Auslegung zielt auf gute Leistung auch bei anspruchsvollen Schnittbedingungen. Die beiden konkreten Vergleichsversuche betreffen Außen- und Innenring aus geschmiedetem Stahl; Bedingungen und Balkenvergleich bleiben je Versuch zusammen.

EBC52X: Vergleichsbedingungen

Merkmal Außenring Innenring
Werkstück Geschmiedeter Stahl Geschmiedeter Stahl
Schnittgeschwindigkeit 120 m/min 200 m/min
Vorschub 0.1~0.12 mm/U 0.20 mm/U
Schnitttiefe ap 0.10~0.20 mm 0.09~0.15 mm
Kühlschmierstoff Trocken Trocken
Schnittart Unterbrochen Unterbrochen
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
EBC52X: PCBN für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

PCBN-Schaftfräser für Gleichlaufgelenke

Bei der Gleichlaufgelenkbearbeitung wird Zerspanung als Alternative zum Schleifen eingesetzt. EHWA entwickelt dafür präzise PCBN-Schaftfräser und kundenspezifische Werkzeuglösungen. Die neue Sechsschneiden-Ausführung ist auf lange Standzeiten bei hoher Bearbeitungsgeschwindigkeit ausgelegt. Der HFS12-Vergleich zeigt vier und sechs Schneiden; die Balkenhöhen bleiben Vergleichsdarstellungen ohne zusätzlich erfundene Einheit oder abgelesene Leistungszusage.

HFS12: PCBN-Schaftfräser

Merkmal Ausführung 1 Ausführung 2
Körperausführung HFS12 HFS12
Werkstoff PCBN PCBN
Schneiden 4F 6F
PCBN-Schaftfräser für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Bauteil- und Bearbeitungsansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Werkzeugansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Werkzeugansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Werkzeugansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Werkzeugansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Werkzeugansicht.
PCBN-Schaftfräser für Gleichlaufgelenke: Werkzeugansicht.

Zu diesem Kapitel anfragen

XF-Planfräser für Aluminiumlegierungen

Die XF-Ausführungen erhalten die vollständige Maßzeichnung, Drehzahl-/Schnitttiefenübersicht und Zuordnung von Schneidplatte, Kassette und Aufnahme. Alle Maße können auf Kundenanforderung angepasst werden. Die Quelle druckt für XF 20063-18R(L) ØD 20; diese einzelne Artikel-/Durchmesserzuordnung ist vor einer Bestellung abzustimmen.

XF: maximale Drehzahl und Schnitttiefe

ØD Max. Drehzahl [min⁻¹] Schnitttiefe ap [mm]
100 11,000 3
125 9,000 3
160 7,000 3
200 5,500 3

XF: Maße

Ausführung ØD Ød A B H
XF 10050-16R (L) 100 31.75 12.7 8 50
XF 12563-16R (L) 125 38.1 15.9 10 63
XF 16063-16R (L) 160 50.8 19.0 11 63
XF 20063-18R (L) 20 47.625 25.4 14 63
XF 25063-18R (L) 250 47.625 25.4 14 63

XF: Schneiden und Komponenten

Ausführung Zähne Schneidplatte Kassette Aufnahme
XF 10050-16R (L) 16 XF10 - SN XF CF / XF SD FMA 31.75
XF 12563-16R (L) 16 XF10 - SN XF CF / XF SD FMA 38.1
XF 16063-16R (L) 16 XF10 - SN XF CF / XF SD FMA 50.8
XF 20063-18R (L) 18 XF10 - SN XF CF / XF SD FMA 47.625
XF 25063-18R (L) 18 XF10 - SN XF CF / XF SD FMA 47.625
XF-Planfräser für Aluminiumlegierungen: Werkzeugansicht.
XF-Planfräser für Aluminiumlegierungen: Werkzeugansicht.
XF-Planfräser für Aluminiumlegierungen: Werkzeugansicht.
XF-Planfräser für Aluminiumlegierungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Hartmetallbohrer für Aluminiumlegierungen

Das Bezeichnungsbeispiel ET DB 40 60 050 100 2N verbindet EHWA, Hartmetall T, Bohrertyp, Durchmesser 1 und 2, Stufenlänge, Gesamtlänge sowie Schneidenzahl/Kühlmittelbohrung. B steht für Burnishing drill mit geraden Nuten, H für Spiralbohrer. Die Skizzen erhalten D1, D2, L, FL und OAL sowie die verschiedenen Stufengeometrien.

ETDB: Vollhartmetallbohrer

Artikelcode D1 D2 L FL OAL
ETDB 43 60 025 080 2N 4.3 6.0 25 40 80
ETDB 51 80 025 080 2N 5.1 8.0 25 40 80
ETDB 69 100 030 100 2N 6.9 10.0 30 50 100
ETDB 86 120 035 105 2N 8.6 12.0 35 55 105
ETDB 104 140 040 110 2N 10.4 14.0 40 60 110
ETDB 140 160 040 110 2N 14.0 16.0 40 60 110
Hartmetallbohrer für Aluminiumlegierungen: Werkzeugansicht.
Hartmetallbohrer für Aluminiumlegierungen: Werkzeugansicht.
Glättbohrer: Maßschema D1, D2, L, FL und OAL.
Glättbohrer: Maßschema D1, D2, L, FL und OAL.
Spiralbohrer: Maßschema D1, D2, L, FL und OAL.
Spiralbohrer: Maßschema D1, D2, L, FL und OAL.

Zu diesem Kapitel anfragen

Vollhartmetallbohrer und Beschichtungen

ET220 bezeichnet einen ultrafeinen Werkstoff mit hoher Härte und Bruchzähigkeit. Spiralbohrer mit zwei bis drei Kühlmittelbohrungen sind für Stahl vorgesehen. Die Beschichtungsübersicht unterscheidet die konventionelle Beschichtung TA und die neuen Beschichtungen H1, H2 und H3 für unterbrochenen Schnitt. Das Beispiel ET DH 40 60 050 100 2N H3 ergänzt die Bohrerbezeichnung um den Beschichtungstyp. Zeichnungen und Maßtabellen erhalten die konkreten Ausführungen.

ETDH: Vollhartmetallbohrer

Artikelcode D1 D2 L FL OAL
ETDH 43 60 025 080 2N 4.3 6.0 25 40 80
ETDH 51 80 025 080 2N 5.1 8.0 25 40 80
ETDH 69 100 030 100 2N 6.9 10.0 30 50 100
ETDH 86 120 035 105 2N 8.6 12.0 35 55 105
ETDH 104 140 040 110 2N 10.4 14.0 40 60 110
ETDH 140 160 040 110 2N 14.0 16.0 40 60 110
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Vollhartmetallbohrer und Beschichtungen: Werkzeugansicht.
Spiralbohrer: geometrische Maßzuordnung.
Spiralbohrer: geometrische Maßzuordnung.

Zu diesem Kapitel anfragen

PKD-Sorten EP20, EP55 und EP59

EP20 nutzt dicht gepackte Submikron-Diamantkörner für gute Verschleiß- und Schlagbeständigkeit. EP55 ist als mittlere Korngröße ausgewiesen. Das multimodale EP59 mit mehr als 95 % Diamantanteil unterstützt hohe Verschleiß- und Schlagbeständigkeit. Die konkrete Anwendungsmatrix nennt Kupfer-/Aluminiumlegierungen, Acryl, technische Kunststoffe, Motor-/Getriebebearbeitung, Holz, Kohlenstoff sowie Hartmetall, Keramik, Glas und MMC je Sorte. Die Eigenschaftsgrafik erhält Korngröße, Ausbruchbeständigkeit, Verschleißbeständigkeit, Oberflächenrauheit und Schneidkantenschärfe. Die drei Säulenvergleiche bleiben der jeweiligen Sorte zugeordnet.

PKD-Sorten: Korn und Anwendungen

Sorte Korngröße [µm] Anwendungen
EP20 0.5 Kupferlegierung / Aluminiumlegierung / Acryl / technischer Kunststoff
EP55 10 Fahrzeugmotor / T,M / Holz / Aluminiumlegierung (Si<13%) / Kohlenstoff
EP59 25+2 Aluminiumlegierung (Si>13%) / Hartmetall / Keramik / Glas / MMC
PKD-Sorten EP20, EP55 und EP59: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD-Sorten EP20, EP55 und EP59: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD-Sorten EP20, EP55 und EP59: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD-Sorten EP20, EP55 und EP59: Gefügeaufnahme mit dem dargestellten Maßstab.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.
PKD-Sorten EP20, EP55 und EP59: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Getriebe und Differentialgetriebe

Der dargestellte Vergleich verbindet SCM418H mit EB419 und EB454 bei den genannten Schnittbedingungen. Die Werkstück- und Werkzeugbilder zeigen die Getriebebearbeitung. Der Balkenvergleich mit dem Wettbewerbswerkzeug ist ein konkretes Herstellerbeispiel.

Getriebe: Vergleichsbedingungen

Werkstück Vc f ap Sorten
SCM418H S 80~120 m/min F 0.07~0.10 mm/U 0.05~0.06 mm EB419 / EB454
Getriebe und Differentialgetriebe: Bauteil- und Bearbeitungsansicht.
Getriebe und Differentialgetriebe: Bauteil- und Bearbeitungsansicht.
Getriebe und Differentialgetriebe: Werkzeugansicht.
Getriebe und Differentialgetriebe: Werkzeugansicht.
Getriebe und Differentialgetriebe: Werkzeugansicht.
Getriebe und Differentialgetriebe: Werkzeugansicht.
Getriebe und Differentialgetriebe: Bauteil- und Bearbeitungsansicht.
Getriebe und Differentialgetriebe: Bauteil- und Bearbeitungsansicht.
EHWA: SCM418H.
EHWA: SCM418H.

Zu diesem Kapitel anfragen

Planfräser AF, BF, CF und XF

AF verbindet Oberflächenqualität und Standzeit im Bereich 80D bis 250D. BF ist im Bereich 125D bis 250D für gratarme bis gratfreie Bearbeitung und lange Standzeit ausgelegt. CF im Bereich 50D bis 250D ist die EHWA-Universalausführung. XF ist für Schruppen und Schlichten vorgesehen. Die Platten- und Kassettentypen bleiben den jeweiligen Fräsern zugeordnet.

Planfräser: Programmübersicht

Fräser Bereich Schneidplatten Merkmale
AF 80D~250D SNGN 1204 / SNGX 1204 Oberflächenqualität und Standzeit
BF 125D~250D SNGX 1004-R / SNGX 1004-F Gratarme Bearbeitung und Standzeit
CF 50D~250D CFR / CFW EHWA-Universalausführung
XF Nicht angegeben SNGX 1004-R / SNGX 1004-F / CFR / CFW Schruppen und Schlichten
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.
Planfräser AF, BF, CF und XF: Werkzeugansicht.

Zu diesem Kapitel anfragen

PKD-Schneidplatten und Spanbrecher

Kundenspezifische Spanbrechergeometrien unterstützen eine an die Bearbeitung angepasste Spanführung. Die Ausführungsbeispiele erhalten die unterschiedlichen Formen und Schneidenlagen.

PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
PKD-Schneidplatten und Spanbrecher: Werkzeugansicht.
Spanführung am Spanbrecher.
Spanführung am Spanbrecher.

Zu diesem Kapitel anfragen

Wälzlager: Innenbearbeitung und Bohren

Die Wälzlagerfertigung benötigt präzise Schneidwerkzeuge und Schleifscheiben für geeignete Laufflächen. EHWA-PCBN-Platten sind für gute Bearbeitungsleistung und lange Standzeit beim Innendrehen ausgelegt. Die dargestellten Codes und Bearbeitungsstellen bleiben vollständig zugeordnet.

Wälzlager: Werkzeugcodes und Bearbeitung

Werkzeugcode Bearbeitung
4VT-DNGA150408 Innendrehen
TC-DRILL 10D Bohren
4VT-VNGA160408 Innendrehen
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Bauteil- und Bearbeitungsansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Wälzlager: Innenbearbeitung und Bohren: Werkzeugansicht.
Lagerbauteile: Zuordnung der Schneidwerkzeuge.
Lagerbauteile: Zuordnung der Schneidwerkzeuge.

Zu diesem Kapitel anfragen

Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben

Präzisionswerkzeuge für Einstechen und Abstechen werden mit PKD-, PCBN- oder Hartmetallsorten passend zur Bearbeitung ausgelegt. Ziel sind gute Zerspanleistung und lange Standzeit. ES, ED, ET und EM bleiben als eigene Standardsysteme erhalten.

PCBN-Gewindewirbelwerkzeuge unterstützen durch ihre Verschleißbeständigkeit eine gleichmäßige präzise Schraubengeometrie. Für die Kolbenbearbeitung stehen Sonderausführungen mit einkristallinem Diamant, PKD, PCBN oder Hartmetall zur Verfügung.

Standard-Nut- und Abstechwerkzeuge

Ausführung Schneidstoffe
ES PCD / PCBN
ED PCD / PCBN
ET PCD / PCBN
EM PCD / PCBN
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Werkzeugansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Bauteil- und Bearbeitungsansicht.
Nut- und Abstechwerkzeuge, Gewindewirbeln und Kolben: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Gewindewirbeln: Geometrie, Sorten und Beschichtungen

Die Auslegung unterstützt präzise gotische Bogenprofile und Kontaktwinkel sowie gleichmäßige Genauigkeit bei der CNC-Bearbeitung. Formen können kundenspezifisch angepasst werden. Die Sortenübersicht EB510 und EB73 erhält CBN-Anteil und die drei Eigenschaftsbewertungen. Volle und leere Bewertungsmarken bleiben erkennbar.

Die Beschichtungen TN, H1, H2, H3 und TNP bleiben mit Farben, Härtekennwerten, Temperaturkennwerten und Vorteilen erhalten. Der gedruckte Kopf nennt keine Einheiten für Härte und Temperatur; diese Werte werden deshalb nicht als geprüfte HV- beziehungsweise °C-Grenzen ausgegeben.

Gewindewirbeln: PCBN-Sorten

Sorte CBN-Anteil Festigkeit/Zähigkeit: volle Marken von 3 Chemische Stabilität: volle Marken von 3 Verschleißfestigkeit: volle Marken von 3
EB510 90% 3 2 3
EB73 75% 2 3 3

Gewindewirbeln: Beschichtungskennwerte

Sorte Farbe Härtekennwert Max. Einsatztemperatur: Kennwert Merkmale
TN Gold 2,300 600 Einlagige Beschichtung / typisch für Verschleißteile / einfaches Erkennen bereits verwendeter Plattenschneiden
H1 Kupfer 3,600 1,200 Mehrlagenbeschichtung für unterbrochenen Schnitt / Verschleißbeständigkeit / Oxidationsbeständigkeit
H2 Blau 4,000 1,200 Mehrlagenbeschichtung für unterbrochenen Schnitt / Verschleißbeständigkeit / Oxidationsbeständigkeit
H3 Regenbogenfarben 3,600 1,200 Mehrlagenbeschichtung für unterbrochenen Schnitt / Verschleißbeständigkeit / Oxidationsbeständigkeit
TNP Dunkelgrau 3,600 1,100 Verschleißbeständigkeit / Oberflächenqualität / Wärmebeständigkeit / gehärteter Stahl und Wälzlagerstahl
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Bauteil- und Bearbeitungsansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Bauteil- und Bearbeitungsansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Bauteil- und Bearbeitungsansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Bauteil- und Bearbeitungsansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Werkzeugansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Werkzeugansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Werkzeugansicht.
Gewindewirbeln: Geometrie, Sorten und Beschichtungen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Präzisionswerkzeuge für automatische Drehmaschinen

Die Ausführungen BS und EMG unterstützen präzise, scharfe Schneidkanten und geringe Ausbrüche. Je nach Anwendung können sie längere Standzeiten als Hartmetallwerkzeuge erreichen; der Herstellervergleich wird nicht auf jeden Werkstoff und jede Schnittbedingung verallgemeinert. Kundenspezifische Schneidenformen sind möglich. Die Zeichnungen und Tabellen erhalten alle Maße einschließlich Dm und T.

BS: Maße [mm]

Artikelnummer R V1 V2 L D
BSR 25 60 005 0.05 15 15 60 2.5
25 60 01 0.1 15 15 60 2.5
30 60 005 0.05 15 15 60 3
30 60 01 0.1 15 15 60 3
40 60 01 0.1 15 15 60 4
40 60 02 0.2 15 15 60 4
50 60 01 0.1 15 15 60 5
50 60 02 0.2 15 15 60 5

BS: Dm [mm]

Artikelnummer Dm
BSR 25 60 005 3
25 60 01 3
30 60 005 3.5
30 60 01 3.5
40 60 01 4.5
40 60 02 4.5
50 60 01 5.5
50 60 02 5.5

EMG: Maße [mm]

Artikelnummer W1 X1 R W L
EMG 05000-L/R 0.5 3.0 0.00 2.7 22.2
10005-L/R 1.0 3.5 0.00 2.7 22.2
15005-L/R 1.5 3.5 0.05 2.7 22.2
2001-L/R 2.0 4.0 0.10 2.7 22.2
2501-L/R 2.5 4.0 0.10 2.7 22.2

EMG: Dicke [mm]

Artikelnummer T
EMG 05000-L/R 5.6
10005-L/R 5.6
15005-L/R 5.6
2001-L/R 5.6
2501-L/R 5.6
Präzisionswerkzeuge für automatische Drehmaschinen: Werkzeugansicht.
Präzisionswerkzeuge für automatische Drehmaschinen: Werkzeugansicht.
Präzisionswerkzeuge für automatische Drehmaschinen: Werkzeugansicht.
Präzisionswerkzeuge für automatische Drehmaschinen: Werkzeugansicht.
BS-Ausführung: isoliertes Maßschema.
BS-Ausführung: isoliertes Maßschema.
EMG-Ausführung: isoliertes Maßschema.
EMG-Ausführung: isoliertes Maßschema.

Zu diesem Kapitel anfragen

PCBN-Sorten: Stahl und Gusseisen

Die Einsatzkarte für gehärteten Stahl nennt Härte > HRC 50, Schnittgeschwindigkeit und die Unterbrechungsklassen H05, H15, H25 und H35. Die Gusseisenkarte unterscheidet Grauguss und Sphäroguss mit den eingezeichneten Sortenbereichen.

EB419 ist für kontinuierliche bis mittel unterbrochene Schnitte in wärmebehandeltem Stahl vorgesehen und bietet gute Verschleißbeständigkeit; TNP-Beschichtung unterstützt die Wärmebeständigkeit. EB454 ist für leicht bis stark unterbrochene Schnitte von mittlerer bis hoher Geschwindigkeit ausgelegt; TNP unterstützt Wärmebeständigkeit und Schneidkantenschärfe. EB428 ist für kontinuierliche Hochgeschwindigkeitsschnitte in wärmebehandeltem Stahl und Sphäroguss vorgesehen, mit guter Verschleißbeständigkeit bei hoher Temperatur; TNP unterstützt die Wärmebeständigkeit. EB210 ist für stark unterbrochene Schnitte in hartem Gusseisen bei hoher Geschwindigkeit ausgelegt und verbindet Schlag- mit Verschleißbeständigkeit. EB71X mit hohem CBN-Anteil ist für Gusseisen vorgesehen.

Die sechs konkreten Wettbewerbsvergleiche erhalten die jeweils genannten Werkstoffe SCR420HB, SCM415H, FCD500, CF53 und FC170 und die tatsächlichen Balken-/Achsenbezüge. Im CF53-Beispiel lautet die Abschnittsüberschrift EB210, die Balkenlegende hingegen EB454; die Versuchssorte ist vor einer Übertragung dieses Vergleichs abzustimmen.

PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN-Sorten: Stahl und Gusseisen: Bauteil- und Bearbeitungsansicht.
PCBN 2026: gehärteter Stahl > HRC 50.
PCBN 2026: gehärteter Stahl > HRC 50.
PCBN 2026: Grau- und Sphäroguss.
PCBN 2026: Grau- und Sphäroguss.
EB419: SCR420HB.
EB419: SCR420HB.
EB454: SCM415H.
EB454: SCM415H.
EB428: SCM415H.
EB428: SCM415H.
EB428: FCD500.
EB428: FCD500.
EB210: CF53 (Balkenlegende EB454).
EB210: CF53 (Balkenlegende EB454).
EB71X: FC170.
EB71X: FC170.

Zu diesem Kapitel anfragen

EBC16S: beschichtetes PCBN für Wälzlagerstahl

EBC16S ist eine beschichtete PCBN-Sorte mit geringem CBN-Anteil für kontinuierliches Zerspanen von Wälzlagerstahl. Die Auslegung richtet sich unter anderem auf SUJ2 und 100Cr6, auch bei anspruchsvollen Bedingungen. Die beiden SUJ2-Vergleiche bleiben mit den jeweiligen Schnittdaten und Kühlschmierstoffbedingungen erhalten.

EBC16S: Vergleichsbedingungen

Merkmal Vergleich 1 Vergleich 2
Werkstück SUJ2 SUJ2
Schnittgeschwindigkeit 220 m/min 200 m/min
Vorschub 0.15~0.22 mm/U 0.20 mm/U
Schnitttiefe ap 0.10~0.20 mm 0.10~0.15 mm
Kühlschmierstoff Nass Nass
Schnittart Kontinuierlich Kontinuierlich
EBC16S: beschichtetes PCBN für Wälzlagerstahl: Werkzeugansicht.
EBC16S: beschichtetes PCBN für Wälzlagerstahl: Werkzeugansicht.
EBC16S: beschichtetes PCBN für Wälzlagerstahl: Bauteil- und Bearbeitungsansicht.
EBC16S: beschichtetes PCBN für Wälzlagerstahl: Bauteil- und Bearbeitungsansicht.
EBC16S: beschichtetes PCBN für Wälzlagerstahl: Bauteil- und Bearbeitungsansicht.
EBC16S: beschichtetes PCBN für Wälzlagerstahl: Bauteil- und Bearbeitungsansicht.
EBC16S: SUJ2 · 220 m/min.
EBC16S: SUJ2 · 220 m/min.
EBC16S: SUJ2 · 200 m/min.
EBC16S: SUJ2 · 200 m/min.

Zu diesem Kapitel anfragen

EB319: beschichtetes PCBN für gehärteten Stahl

EB319 ist eine beschichtete PCBN-Sorte mit geringem CBN-Anteil für kontinuierliches Zerspanen wärmebehandelter Stähle. Die Sorte ist auf hohe Schnittgeschwindigkeit bei Wellen, Kupplungen und Zahnrädern ausgelegt. Die beiden Versuche mit SCR420H und SCM45C bleiben mit ihren eigenen Bedingungen und Wettbewerbsbalken getrennt.

EB319: Vergleichsbedingungen

Merkmal Vergleich 1 Vergleich 2
Werkstück SCR420H SCM45C
Schnittgeschwindigkeit 220 m/min 200 m/min
Vorschub 0.05~0.12 mm/U 0.22 mm/U
Schnitttiefe ap 0.05~0.09 mm 0.10~0.15 mm
Kühlschmierstoff Ja Ja
Schnittart Kontinuierlich Kontinuierlich
EB319: beschichtetes PCBN für gehärteten Stahl: Bauteil- und Bearbeitungsansicht.
EB319: beschichtetes PCBN für gehärteten Stahl: Bauteil- und Bearbeitungsansicht.
EB319: beschichtetes PCBN für gehärteten Stahl: Bauteil- und Bearbeitungsansicht.
EB319: beschichtetes PCBN für gehärteten Stahl: Bauteil- und Bearbeitungsansicht.
EB319: beschichtetes PCBN für gehärteten Stahl: Bauteil- und Bearbeitungsansicht.
EB319: beschichtetes PCBN für gehärteten Stahl: Bauteil- und Bearbeitungsansicht.
EB319: SCR420H.
EB319: SCR420H.
EB319: SCM45C.
EB319: SCM45C.

Zu diesem Kapitel anfragen

Monokristalline Diamant-Schneidwerkzeuge

Die Präzisionswerkzeuge verwenden Naturdiamant, einkristallinen CVD-Diamant oder synthetischen Mono-Diamant aus HPHT-Herstellung. Präzise Schneidkanten und eine hohe Kantenqualität unterstützen gleichmäßige Standzeit und Schnittqualität. Die Auslegung berücksichtigt die richtungsabhängigen Diamanteigenschaften.

Anwendungen umfassen Kontaktlinsen und weitere ophthalmische Linsen einschließlich IOL, Kunststoff-Asphären für elektrooptische Komponenten sowie Displaykomponenten wie Lichtleiterplatten, Polarisationsfolien und Prismenstrukturfolien.

Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Werkzeugansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.
Monokristalline Diamant-Schneidwerkzeuge: Bauteil- und Bearbeitungsansicht.

Zu diesem Kapitel anfragen

Verschleißteile für Schleifmaschinen

Für die Lagerindustrie unterstützen hochpolierte Kontaktflächen geringe Reibung und hohe Verschleißbeständigkeit. Allgemeine Industrieanwendungen profitieren von verschleißbeständigen, kundenspezifischen Ausführungen. Das Werkstoffprogramm umfasst PKD, PCBN, Hartmetall und Keramik. Die beiden Kontaktschemata erhalten Werkstück und Verschleißteile in ihren ursprünglichen Kontaktlagen.

Verschleißteile für Schleifmaschinen: Werkzeugansicht.
Verschleißteile für Schleifmaschinen: Werkzeugansicht.
Verschleißteile für Schleifmaschinen: Werkzeugansicht.
Verschleißteile für Schleifmaschinen: Werkzeugansicht.
Werkstückabstützung: Lagerbearbeitung.
Werkstückabstützung: Lagerbearbeitung.
Werkstückabstützung: Welle.
Werkstückabstützung: Welle.

Zu diesem Kapitel anfragen

Messtaster: Diamant und Rubin

Messspitzen können aus Naturdiamant, Mono-Diamant, PKD oder Hartmetall gefertigt werden. Diamantkontakte unterstützen präzise Messung und lange Nutzungsdauer durch hohe Verschleißbeständigkeit. Der Hersteller nennt für Naturdiamantkontakte gegenüber Hartmetall eine um ein Vielfaches, im beschriebenen Vergleich um mehrere Zehnerfaktoren längere Standzeit; die konkrete Kontaktbelastung und Anwendung sind für eine Auslegung maßgeblich.

Rubintaststifte werden vor allem in der 3D-Messtechnik eingesetzt. Neben der Präzisionsprüfung von Bauteilen dienen sie auch als Berührungstaster in Maschinen. Die Diamantkontakte sind kundenspezifisch; die Rubincodes bleiben vollständig erhalten.

Messtaster: Ausführungen

Produkt Spezifikation
Messtaster mit Diamantkontakt Kundenspezifisch
Rubintaststift 1DT-08SD-16L-1Y
Rubintaststift 1.5DT-1SD-38L-M5
Rubintaststift 11D1-(7/47/61/8L)-0.8DS2-1.0DK
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.
Messtaster: Diamant und Rubin: Werkzeugansicht.

Zu diesem Kapitel anfragen

Statische Diamantabrichter

SDD ist der Einzeldiamantabrichter: Ein ausgewählter Diamantkristall wird mit einer Metallmatrix in einen Stahlschaft eingesintert. FDD ist der Formdiamantabrichter, hergestellt durch Formen eines ausgewählten hochwertigen Diamanten. MDD ist der Mehrpunktabrichter, bei dem zwei oder mehr ausgewählte Diamanten in eine Metallmatrix eingesintert werden. IDD ist der imprägnierte Abrichter mit ausgewählten Diamantpartikeln in einer gesinterten Metallpulvermatrix.

Anwendungstabelle und Formzuordnung erhalten gerade, konische, konvexe, konkave, Winkel- und Mehrfachwinkelformen. Karatklassen, Stäbchenzahl beziehungsweise Korngröße bleiben den jeweiligen Abrichterarten zugeordnet.

Statische Abrichter: Anwendungen

Ausführung Anwendung Klassifikation
SDD Konventionelle Schleifscheiben: gerade Form/einfache Profile, Gewinde- und Verzahnungsschleifen Karat: 1/30~1.5 CT
FDD Konventionelle Schleifscheiben: einfache und komplexe Profile, Gewinde- und Verzahnungsschleifen Karat: 1/30~1.5 CT
MDD Konventionelle Schleifscheiben: gerade Form und präzise komplexe Profile, besonders Winkelprofile Anzahl der Diamantstäbchen und Diamantart: 2~10 Stäbchen
IDD Größere/breitere konventionelle Schleifscheiben; konventionelle Scheiben für Flach- und spitzenloses Schleifen Korngröße: #10~#120 mesh

Statische Abrichter: Schleifscheibenformen

Schleifscheibenform Abrichter
Gerade Form SDD / MDD / IDD
Konische Form SDD / MDD / IDD
Konvex SDD / FDD / MDD
Konkav SDD / MDD / IDD
Winkelform FDD / MDD
Mehrfachwinkelform FDD / MDD
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.
Statische Diamantabrichter: Werkzeugansicht.

Zu diesem Kapitel anfragen

Verschleißteile für Schleif- und Messmaschinen

Hohe Verschleißbeständigkeit unterstützt lange Nutzungsdauer; kundenspezifische Lösungen werden auf die Anwendung ausgelegt. Einsatzgebiete sind spitzenlose und Rundschleifmaschinen, Messtaster, Lagerfertigung und weitere Maschinen. PKD-Auflageleisten dienen dem spitzenlosen Schleifen, Gleitschuhe und Prismen der Werkstückauflage, Stützplatten der Lagerfertigung und Taster der Messtechnik. Präzise Sonderausführungen sind auf Anfrage möglich.

Polierte PKD-Flächen können die Reibung verringern. Die Quelle nennt dafür Ra 0.02, druckt jedoch keine Einheit; für die konkrete Oberflächenspezifikation sind Wert und Einheit gemeinsam abzustimmen. Keramik bietet gute chemische Beständigkeit und kann dadurch chemischen Verschleiß sowie Kratzer auf dem Werkstück vermindern.

Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.
Verschleißteile für Schleif- und Messmaschinen: Werkzeugansicht.

Zu diesem Kapitel anfragen

Holz-Spezialwerkzeuge 06/2024

Zu diesem Kapitel anfragen

Spezialwerkzeuge für die Holzbearbeitung

EHWA entwickelt Werkzeuge für unterschiedliche Verfahren der Holzbearbeitung: Fräsen, Schneiden, Schaftfräsen und Nuten. Das Programm bietet kundenspezifische Werkzeuge für Kantenanleimmaschinen und den Schiffbau. Die folgenden Produktbilder zeigen die jeweiligen Ausführungen.

Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Bauteil- und Bearbeitungsansicht.
Spezialwerkzeuge für die Holzbearbeitung: Werkzeugansicht.
Spezialwerkzeuge für die Holzbearbeitung: Werkzeugansicht.

Zu diesem Kapitel anfragen

Holz-Spezialwerkzeuge: Produktlinien

PKD-Vorfräser dienen dem Vorfräsen an Kantenanleimmaschinen. PKD-Router beziehungsweise Schaftfräser decken Schaftfräsen und Nuten als universelle Anwendungen ab. PKD-Sägeblätter werden für Schneiden, Nuten und Falzen geführt; das zusätzliche Quellenwort „Planning“ ist für die konkrete Bearbeitungsaufgabe separat zu spezifizieren. PKD-Bohrer sind für das Bohren von Isolationsplatten in LNG-Schiffen dargestellt.

Die Quellenfassung trägt den Druckstand 06/2024. Der damalige HQ-Kontakt lautet EHWA DIAMOND IND. CO. LTD., 374 Nambudae-ro, Osan-city, Gyeonggi-do, 18145, Korea; www.ehwadia.com, bkkim@ehwadia.co.kr, Telefon +82 (31) 370-9220, Fax +82 (31) 370-9840. Für die Auslegung in Europa wenden Sie sich an den am Ende dieser Ausgabe genannten EHWA-Europe-Kontakt.

Holz-Spezialwerkzeuge: Produktlinien: Bauteil- und Bearbeitungsansicht.
Holz-Spezialwerkzeuge: Produktlinien: Bauteil- und Bearbeitungsansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.
Holz-Spezialwerkzeuge: Produktlinien: Werkzeugansicht.

EHWA DIAMOND – seit 1975

Diese Ergänzungen verbinden neue Schneidengeometrien und Schneidstoffe mit konkreten Bearbeitungsaufgaben. Die Auswahl reicht von Zahnrad- und Kleinteilebearbeitung bis zu Holzwerkstoffplatten und Gewindewirbeln. Schnittdaten und Versuchsergebnisse bleiben dem jeweiligen Werkzeug und Anwendungsfall zugeordnet.

Redaktionsstand: 14.10.2026. Technische Grundlage: EHWA AMB 2026 Machine und New Product.

Zu diesem Kapitel anfragen

Wiper-Schneidplatten für die Schlichtbearbeitung

Wiper-Schneidplatten nutzen eine angepasste Eckengeometrie, um Vorschubmarken bei der Schlichtbearbeitung zu reduzieren. PCBN-Ausführungen sind für das Hartdrehen von gehärtetem Stahl, Gusseisen und Sintermetallen dargestellt; PCD-Ausführungen für Aluminium, Nichteisenmetalle und Verbundwerkstoffe sowie für Hochvorschub- und spiegelnde Schlichtbearbeitung.

Wiper-Schneidplatte bei der Drehbearbeitung.
Wiper-Schneidplatte bei der Drehbearbeitung.
Typ Einsatz und Geometrie
W1 Niedriger Vorschub; universeller Einsatz; stabile Bearbeitung.
W2 Hohe Werkstoffhärte und Hochleistungsbearbeitung; Schlichten mit hohem Vorschub.
W3 Weiterentwicklung von W1 mit Fokus auf geringere Schnittbelastung und Rattern.
W4 Weiterentwicklung von W3 mit Fokus auf geringere Schnittbelastung und Rattern.

Die schematische Empfehlung zeigt W1/W3 im niedrigeren und W2/W4 im höheren Vorschubbereich. Die horizontale Achse ist mit 0,1 bis 0,4 mm/U beschriftet; die Quelle nennt eine Auslegung bis 0,4 mm/U. Für die vertikale Schnitttiefenachse ap sind keine Zahlen angegeben. Die konkrete Auslegung erfolgt für Werkzeug, Halter, Werkstoff und Maschinensteifigkeit.

Schematische Wiper-Auswahl über Vorschub und Schnitttiefe; keine numerische ap-Skala.
Schematische Wiper-Auswahl über Vorschub und Schnitttiefe; keine numerische ap-Skala.

Der Vergleich ohne/mit Wiper nennt Ra 0,4 µm und Ra 0,2 µm bei gleichen Schnittbedingungen ausdrücklich als theoretische, illustrative Rauheitswerte. Die Abbildungen erläutern das Prinzip; sie sind keine dokumentierte Messreihe und keine Zusicherung einer erreichbaren Bauteiloberfläche.

Illustrative Bearbeitungsansicht ohne Wiper.
Illustrative Bearbeitungsansicht ohne Wiper.
Illustrative Bearbeitungsansicht mit Wiper.
Illustrative Bearbeitungsansicht mit Wiper.

Zu diesem Kapitel anfragen

EBC76S: PCBN-Sorte für Zahnrad- und Lagerbearbeitung

EBC76S wurde für die Zahnradbearbeitung entwickelt und ist in der Unterlage auch für Lageranwendungen beschrieben. Die Quelle nennt eine CBN-Korngröße von 1 µm und einen CBN-Volumenanteil von 65 %. Die folgenden beiden Versuche zeigen jeweils ihren eigenen Bauteil-, Härte- und Schnittdatenkontext.

Zahnradbearbeitung als Anwendung.
Zahnradbearbeitung als Anwendung.
EBC76S-Gefügebild; in der Quelle ohne Maßstabsbalken.
EBC76S-Gefügebild; in der Quelle ohne Maßstabsbalken.
EBC76S-Schneidplatten.
EBC76S-Schneidplatten.

Herstellerversuch: verzahntes Bauteil (Spline gear)

Parameter EHWA Vergleichswerkzeug
Bauteil Spline gear Spline gear
Härte HRC 60 HRC 60
Schnitt Kontinuierlich Kontinuierlich
Durchmesser Ø50–55 mm Ø50–55 mm
vc 160–200 m/min 160–200 m/min
ap 0,10–0,15 mm 0,10–0,15 mm
f 0,15 mm/U 0,15 mm/U
Sorte EBC76S Nicht benannt
Versuchsergebnis 400 Stück 220–290 Stück
Verschleißbild Normaler Verschleiß Bruch
Bearbeitungsposition am Bauteil des Spline-gear-Versuchs.
Bearbeitungsposition am Bauteil des Spline-gear-Versuchs.

Herstellerversuch: Stirnrad-Innenbearbeitung (Spur gear inner)

Parameter EHWA Vergleichswerkzeug
Bauteil Spur gear inner Spur gear inner
Härte HRC 58 HRC 58
Schnitt Kontinuierlich bis mittlere Unterbrechung Kontinuierlich bis mittlere Unterbrechung
Durchmesser Ø65 mm Ø65 mm
vc 160–180 m/min 160–180 m/min
ap 0,10–0,12 mm 0,10–0,12 mm
f 0,15–0,20 mm/U 0,15–0,20 mm/U
Sorte EBC76S Nicht benannt
Versuchsergebnis 500 Stück 150 Stück
Verschleißbild Normaler Verschleiß Bruch
Innenbearbeitungsposition am Stirnrad des Versuchs.
Innenbearbeitungsposition am Stirnrad des Versuchs.

Diese Angaben sind anwendungsbezogene Hersteller-Versuchsergebnisse. Vergleichssorte, vollständige Maschinenkonfiguration und statistische Wiederholbarkeit sind in der Quelle nicht angegeben. Daraus wird keine allgemeine Standzeitsteigerung für andere Bauteile abgeleitet.

Zu diesem Kapitel anfragen

PCD-Werkzeuge für die 3C-Industrie

3C steht für Computer, Kommunikation und Unterhaltungselektronik. EHWA beschreibt kundenspezifische PCD-Schneiden und Werkzeugformen für hohe Vorschübe, hohen Materialabtrag und feine Oberflächen. Hohe Spanwinkel sind auf geringe Gratbildung ausgerichtet. Die Auswahl der Schneidenform und der Schnittdaten richtet sich nach dem Bauteil; ein gratfreies Ergebnis wird nicht unabhängig von den Prozessbedingungen zugesichert.

Beispiel eines Gehäuses aus der 3C-Anwendungsgruppe.
Beispiel eines Gehäuses aus der 3C-Anwendungsgruppe.
PCD-Schneidengeometrie im Detail.
PCD-Schneidengeometrie im Detail.
Vier kundenspezifische Schneidenformen.
Vier kundenspezifische Schneidenformen.
PCD-3C-Werkzeugausführungen.
PCD-3C-Werkzeugausführungen.

Zu diesem Kapitel anfragen

H1 bis H4: Beschichtungen für Hartmetallwerkzeuge

H4 ergänzt die Beschichtungsgruppe für die Bearbeitung sehr harter Werkstoffe. Die Unterlage ordnet H4 eine höhere Härte als H1 sowie Beständigkeit gegen Oxidation und Korrosion bei hohen Temperaturen im Nass- und Trockeneinsatz zu. Die folgenden Härteangaben geben den Quellenstand AMB 2026 wieder; das Zeichen ~ bezeichnet eine ungefähre Angabe ohne mitgelieferte Prüfmethode.

Beschichtung Härte laut AMB 2026 Anwendung und Merkmale
H1 ~3600 HV Hochgeschwindigkeits-Trockenbearbeitung von gehärtetem Stahl ≥HRC 50 und Zahnrädern.
H2 ~3900 HV Gegenüber H1 verbesserte Verschleiß- und Korrosionsbeständigkeit; Trockenbearbeitung sehr harten Stahls, Quellenangabe ≥HRC 50.
H3 ~3800 HV Höhere Zähigkeit und Ausbruchbeständigkeit als H1; zusätzliche Funktionsschicht für geringe Reibung; Inconel, Titanlegierungen und rostfreier Stahl.
H4 ~4000 HV Sehr harte Werkstoffe; hohe Härte; für hohe Temperaturen bei Nass- und Trockenbearbeitung vorgesehen.

Frühere EHWA-Tabellen nennen für H2 4000 und für H3 3600 als Härtekennwerte. Diese abweichenden Quellenstände werden nicht als identische Spezifikation zusammengezogen. Die aktuelle Ausführung wird bei der Werkzeugauslegung festgelegt. Die Eigenschaftsdiagramme vergleichen Härte, Verschleißbeständigkeit, thermische Stabilität, Zähigkeit und Korrosionsbeständigkeit qualitativ; sie enthalten keine kalibrierte Messskala.

H1: beschichtete Werkzeugspitze.
H1: beschichtete Werkzeugspitze.
H1: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H1: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H2: beschichtete Werkzeugspitze.
H2: beschichtete Werkzeugspitze.
H2: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H2: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H3: beschichtete Werkzeugspitze.
H3: beschichtete Werkzeugspitze.
H3: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H3: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H4: beschichtete Werkzeugspitze.
H4: beschichtete Werkzeugspitze.
H4: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.
H4: qualitative Eigenschaftsdarstellung des Herstellers; keine Messskala.

Zu diesem Kapitel anfragen

Mikro-Ausdrehen ab Ø4 mm

Die Mikro-Ausdrehschneidplatten unterstützen die Innenbearbeitung kleiner Präzisionsbauteile ab einem Bohrungsdurchmesser von 4 mm. Das Programm umfasst Vollflächen-PCBN, Vollflächen-PCD und eine Ausführung mit einer gelöteten PCD-Schneide. I.C. bezeichnet den Inkreisdurchmesser der Schneidplatte; er ist nicht mit dem bearbeitbaren Bohrungsdurchmesser gleichzusetzen.

Kleine Präzisionsbauteile als Mikro-Ausdrehanwendungen.
Kleine Präzisionsbauteile als Mikro-Ausdrehanwendungen.
Ausdrehwerkzeug und drei Mikro-Schneidplattenformen.
Ausdrehwerkzeug und drei Mikro-Schneidplattenformen.
Artikel Schneidstoff und Ausführung Geometrie R [mm] I.C. [mm]
FF-ECXA030X02 PCBN, Vollfläche 75°-Rhombus; 7° Freiwinkel 0,2 3,31
FF-CCGW030104 PCD, Vollfläche 80°-Rhombus; 7° Freiwinkel 0,4 3,5
CCGW03X104 PCD, eine gelötete Schneide 80°-Rhombus; 7° Freiwinkel 0,4 3,5

FF-ECXA030X02 ist für gehärteten Stahl HRC 45–60, Sintermetalle und Gusseisen beschrieben; die Modellbeschreibung nennt kleine Bohrungen Ø4–6 mm. FF-CCGW030104 und CCGW03X104 sind für Aluminium, Nichteisenmetalle und Verbundwerkstoffe vorgesehen. Die Vollflächen-PCD-Ausführung unterstützt kontinuierliches Präzisionsschlichten; die Einschneiden-Ausführung ist für Hochvorschub- und spiegelnde Schlichtbearbeitung dargestellt.

FF-ECXA030X02: Modellansicht.
FF-ECXA030X02: Modellansicht.
FF-CCGW030104: Modellansicht.
FF-CCGW030104: Modellansicht.
CCGW03X104: Modellansicht.
CCGW03X104: Modellansicht.

Empfohlene Schnittbedingungen: ECXA

Parameter Quellenbereich
Drehzahl n Über 2000 min⁻¹
Schnitttiefe ap 0,02–0,10 mm
Vorschub f 0,03–0,10 mm/U
Programmbereich für kleine Bohrungen Ab Ø4 mm

Die Schnittdaten gehören zur Standardausführung ECXA und werden nicht auf die beiden PCD-Modelle übertragen. Kundenspezifische Optionen betreffen Dicke, Inkreisdurchmesser, Eckenradius und Sorte. Sonderradien sind ab R0,1 mm dargestellt. Ausführungen mit zwei Schneiden sind laut Quelle nur in PCBN verfügbar; Vollflächen-Ausführungen (FF) in PCD und PCBN.

Anwendungen umfassen kleine Automobilbauteile wie Injektoren und Ventile, kleine Lagerringe, hydraulische und pneumatische Schieber und Buchsen, Formen- und Präzisionsbauteile wie Kerne und Stifte sowie Aluminiumgehäuse und Verbinder.

Zu diesem Kapitel anfragen

PCD- und TCT-Werkzeuge für Holzwerkstoffplatten

Das Programm umfasst Sägen, Zerspaner, Vorfräser, Oberfräser und Bohrer für Holz und Holzwerkstoffplatten. Kundenspezifische Ausführungen sind für Kantenanleimmaschinen und Anwendungen im Schiffbau beschrieben. TCT bezeichnet hartmetallbestückte Werkzeuge.

Holz- und Holzwerkstoffbearbeitung.
Holz- und Holzwerkstoffbearbeitung.
Produktgruppe Außendurchmesser Aufgabe
TCT-Sägeblatt Ø80–1300 mm Sägen und Nuten; Zahngeometrie nach Anwendung, Maschine und horizontaler oder vertikaler Vorschubrichtung.
PCD-Sägeblatt Ø80–1300 mm Verschleißbeständige Ausführung für Serienfertigung.
PCD-Zerspaner (Hogger) Ø220–260 mm Schneller Abtrag überschüssigen Materials an Plattenkanten.
PCD-A/T-Vorfräser Ø80–250 mm Kanten vor dem Anleimen bearbeiten; Unebenheiten, Riefen und Grate aus vorheriger Bearbeitung reduzieren.
PCD-/TCT-Oberfräser Ø3–100 mm Formen, Besäumen, Nuten und Kantenprofilierung.
Bohrer/Scharnierlochbohrer Ab Ø3 mm Durchgangs- und Sacklochbohrungen.

Für PCD-Sägeblätter nennt die AMB-Unterlage je nach Anwendung und Betriebsbedingungen eine 30- bis 50-fache Standzeit gegenüber konventionellen TCT-Sägeblättern. Der Faktor ist eine Herstellerangabe ohne mitgelieferte Vergleichsbedingungen und wird vor einer konkreten Wirtschaftlichkeitsbewertung an Werkstoff, Schnittdaten und Maschine geprüft.

Zerspaner und A/T-Fräser zielen auf saubere, möglichst ausrissarme Kanten. Eine gleichmäßige Vorfräsoberfläche unterstützt die anschließende Verklebung beim Kantenanleimen. Das Werkzeug wird für Werkstoffplatte, Klebstoffsystem und Vorschub ausgelegt.

TCT-Sägeblatt.
TCT-Sägeblatt.
PCD-Sägeblatt.
PCD-Sägeblatt.
Bearbeitung einer Holzwerkstoffplatte.
Bearbeitung einer Holzwerkstoffplatte.
PCD-Zerspaner.
PCD-Zerspaner.
PCD-A/T-Vorfräser.
PCD-A/T-Vorfräser.
A/T-Fräser bei der Kantenvorbereitung.
A/T-Fräser bei der Kantenvorbereitung.
PCD-/TCT-Oberfräser in verschiedenen Formen.
PCD-/TCT-Oberfräser in verschiedenen Formen.
Bohrer- und Scharnierlochbohrer-Ausführungen.
Bohrer- und Scharnierlochbohrer-Ausführungen.
Bohren in Holzwerkstoffplatten.
Bohren in Holzwerkstoffplatten.

Zu diesem Kapitel anfragen

Gewindewirbeln mit PCBN

EHWA beschreibt Werkzeuge für präzise gotische Bogenprofile und Kontaktwinkel, wiederholgenaue CNC-Bearbeitung und kundenspezifische Formen. Nachläppen ist als Möglichkeit zur wirtschaftlichen Wiederverwendung genannt. Die Anwendungen der AMB-Unterlage umfassen Kugelgewindetriebe und Schneckengetriebe.

Gewindewirbeln eines Spindelbauteils.
Gewindewirbeln eines Spindelbauteils.
Sorte Korngröße Anwendung Beschreibung der AMB-Quelle
EB510 2 µm Kugelgewindetrieb Zähigkeit und Verschleißbeständigkeit.
EB73 1 µm Kugelgewindetrieb Verschleißbeständigkeit.
EB12 2 µm Schneckengetriebe Verschleißbeständigkeit; massive Ausführung (Solid shape).

Die zugehörigen Balken ordnen Zähigkeit, Verschleißbeständigkeit und Kostenvorteil qualitativ ein; ohne Zahlen- oder Prüfreferenz lässt sich daraus keine messbare Rangfolge ableiten. Die Gefügebilder sind in der Quelle als 1000-fache Vergrößerung bezeichnet.

EB510: qualitative Herstellerbewertung von Zähigkeit, Verschleißbeständigkeit und Kostenvorteil; ohne Zahlenmaßstab.
EB510: qualitative Herstellerbewertung von Zähigkeit, Verschleißbeständigkeit und Kostenvorteil; ohne Zahlenmaßstab.
EB510: Gefüge, Quellenangabe ×1000.
EB510: Gefüge, Quellenangabe ×1000.
EB73: qualitative Herstellerbewertung von Zähigkeit, Verschleißbeständigkeit und Kostenvorteil; ohne Zahlenmaßstab.
EB73: qualitative Herstellerbewertung von Zähigkeit, Verschleißbeständigkeit und Kostenvorteil; ohne Zahlenmaßstab.
EB73: Gefüge, Quellenangabe ×1000.
EB73: Gefüge, Quellenangabe ×1000.
EB12: qualitative Herstellerbewertung von Zähigkeit, Verschleißbeständigkeit und Kostenvorteil; ohne Zahlenmaßstab.
EB12: qualitative Herstellerbewertung von Zähigkeit, Verschleißbeständigkeit und Kostenvorteil; ohne Zahlenmaßstab.
EB12: Gefüge, Quellenangabe ×1000.
EB12: Gefüge, Quellenangabe ×1000.

Eine einzelne Zeile der AMB-Sortentabelle ist ungeklärt: Unter der PCBN-Überschrift steht „Diamond vol (%)“ mit EB510 = 95, EB73 = 70 und EB12 = 90. Die frühere Sortenübersicht nennt für EB510 90 % und EB73 75 % CBN. Die AMB-Zeile wird daher als Quellenbefund erhalten, nicht als bestätigter Diamant- oder CBN-Anteil für die Werkzeugauslegung. Eine stillschweigende Umbenennung oder Angleichung der Werte wäre sachlich nicht belegt.

Herstellerversuch: EB12

Parameter EHWA Vergleichswerkzeug
Werkzeugbezeichnung 16T-5W-(R), EB12 / 16T-5W-(F), EB12 Nicht benannt
Schnitt Kontinuierlich Kontinuierlich
Drehzahl 4000 min⁻¹ 4000 min⁻¹
Schneidstoff EB12 (PCBN) TC (Hartmetall)
Versuchsergebnis 100 Stück 22 Stück
Verschleißbild Normaler Verschleiß Normaler Verschleiß

Werkstoff, Bauteilabmessung und Schnitttiefe sind nicht angegeben; das Härtefeld enthält nur einen Strich. Beim Vorschub ist „25,000“ unter der Einheit mm/rev gedruckt. Die Bedeutung dieser Schreibweise ist nicht bestätigt; sie wird nicht als verwendbare Schnittvorgabe ausgegeben. Das Versuchsergebnis bleibt mit diesen unvollständigen Randbedingungen verbunden.

EB12-Wirbelwerkzeuge mit Achsendarstellung.
EB12-Wirbelwerkzeuge mit Achsendarstellung.
Erste dargestellte EB12-Profilform.
Erste dargestellte EB12-Profilform.
Zweite dargestellte EB12-Profilform.
Zweite dargestellte EB12-Profilform.

Herstellerversuch: EB73

Parameter EHWA Vergleichswerkzeug
Werkzeugbezeichnung 13,5T-22,6L-5W-3,175D, EB73 Nicht benannt
Werkstoff CF53 CF53
Härte HRC 57–63 HRC 57–63
Schnitt Kontinuierlich Kontinuierlich
Drehzahl 2000 min⁻¹ 2000 min⁻¹
Schneidstoff EB73 (PCBN) PCBN
Versuchsergebnis 750 m 650 m
Verschleißbild Normaler Verschleiß Normaler Verschleiß

Bauteilgröße, Schnitttiefe und Vorschub sind in diesem Versuch nicht angegeben. Die Meterwerte werden als Versuchsergebnis laut Hersteller wiedergegeben; die Quelle definiert die zugrunde liegende Wegmessung nicht weiter. Beide Wirbelversuche gelten für die beschriebenen Versuchsaufbauten und belegen keine allgemeine Standzeit.

CF53-Wirbelbearbeitung im EB73-Versuch.
CF53-Wirbelbearbeitung im EB73-Versuch.
EB73-Schneidplatte und Wirbelkopf.
EB73-Schneidplatte und Wirbelkopf.

Zu diesem Kapitel anfragen

Werkzeuge für Langdrehen und Drehautomaten

Das Anwendungsprogramm unterscheidet ISO-Schneidplatten, Einstech- und Abstechwerkzeuge, rotierende Bohrer und Schaftfräser, Gewindeschneidplatten, Ausdrehwerkzeuge und Sonderwerkzeuge. Die folgenden Tabellen erhalten Artikelcodes und Abmessungen des AMB-Programms. L/R bezeichnet linke beziehungsweise rechte Ausführungen. Maße sind in mm angegeben, Winkel gemäß Zeichnung.

Kleinteilebearbeitung auf einem Drehautomaten.
Kleinteilebearbeitung auf einem Drehautomaten.
Sechs Werkzeuggruppen des Langdrehprogramms.
Sechs Werkzeuggruppen des Langdrehprogramms.

ISO-Schneidplatten: V- und D-Typ

Für alle folgenden Artikel sind die PCD-Sorten EP20 und EP75 genannt. I.C. ist der Inkreisdurchmesser, T die Dicke und R der Eckenradius.

Artikel I.C. [mm] T [mm] R [mm]
VCGT070201 3,97 2,38 0,1
VCGT070202 3,97 2,38 0,2
VCGT070204 3,97 2,38 0,4
VCGT080201 4,76 2,38 0,1
VCGT080202 4,76 2,38 0,2
VCGT080204 4,76 2,38 0,4
VCGT110301 6,35 3,18 0,1
VCGT110302 6,35 3,18 0,2
VCGT110304 6,35 3,18 0,4
VCGT110308 6,35 3,18 0,8
DCGT070201 6,35 2,38 0,1
DCGT070202 6,35 2,38 0,2
DCGT070204 6,35 2,38 0,4
DCGT11T301 9,525 3,97 0,1
DCGT11T302 9,525 3,97 0,2
DCGT11T304 9,525 3,97 0,4
DCGT11T308 9,525 3,97 0,8
V-Typ: Modellform der ISO-Schneidplatte.
V-Typ: Modellform der ISO-Schneidplatte.
D-Typ: Modellform der ISO-Schneidplatte.
D-Typ: Modellform der ISO-Schneidplatte.

Einstechwerkzeuge EMG, EMG2 und EMG3

Alle 15 Ausführungen sind in TC, PCD und PCBN genannt. Die Kürzel W1, X1, R, W, L und T beziehen sich auf die jeweilige Maßzeichnung. Die Maßdaten von EMG stimmen mit der früheren Übersicht überein; EMG2 und EMG3 ergänzen das Programm.

Artikel W1 X1 R W L T
EMG 05000-L/R 0,5 3,0 0,00 2,7 22,2 5,6
EMG 10005-L/R 1,0 3,5 0,00 2,7 22,2 5,6
EMG 15005-L/R 1,5 3,5 0,05 2,7 22,2 5,6
EMG 2001-L/R 2,0 4,0 0,10 2,7 22,2 5,6
EMG 2501-L/R 2,5 4,0 0,10 2,7 22,2 5,6
EMG2 05000-L/R 0,5 3,0 0,00 3,0 23,0 7,0
EMG2 10005-L/R 1,0 3,5 0,00 3,0 23,0 7,0
EMG2 15005-L/R 1,5 3,5 0,05 3,0 23,0 7,0
EMG2 2001-L/R 2,0 4,0 0,10 3,0 23,0 7,0
EMG2 2501-L/R 2,5 4,0 0,10 3,0 23,0 7,0
EMG3 3001-L/R 3,0 4 0,1 6,0 30,3 10,2
EMG3 3501-L/R 3,5 4 0,1 6,0 30,3 10,2
EMG3 4002-L/R 4,0 5 0,2 6,0 30,3 10,2
EMG3 4502-L/R 4,5 5 0,2 6,0 30,3 10,2
EMG3 5002-L/R 5,0 5 0,2 6,0 30,3 10,2
EMG: bemaßte Werkzeugzeichnung.
EMG: bemaßte Werkzeugzeichnung.
EMG2: bemaßte Werkzeugzeichnung.
EMG2: bemaßte Werkzeugzeichnung.
EMG3: bemaßte Werkzeugzeichnung.
EMG3: bemaßte Werkzeugzeichnung.

EMT-Ausführungen

Artikel W1 X1 T W L
EMT 10000-L/R 1,0 3,7 5,6 2,7 22,2
EMT 10005-L/R 1,0 3,7 5,6 2,7 22,2
EMT 15005-L/R 1,5 3,7 5,6 2,7 22,2
EMT 2001-L/R 2,0 3,7 5,6 2,7 22,2
EMT 2501-L/R 2,5 3,7 5,6 2,7 22,2
Artikel V Schneidstoff/Sorte
EMT 10000-L/R 25–60 TC, PCD, PCBN, CVD
EMT 10005-L/R 25–60 EP20, EP75
EMT 15005-L/R 25–60 EP20, EP75
EMT 2001-L/R 25–60 EP20, EP75
EMT 2501-L/R 25–60 EP20, EP75

Die Quelle nennt V = 25–60 und zeigt die Winkellage in der Zeichnung, führt im Tabellenkopf jedoch keine Einheit. Der Wert bleibt mit dem Zeichen V verbunden; für eine Bestellung wird der Winkel anhand der Zeichnung festgelegt. TC bezeichnet Hartmetall, CVD die CVD-Diamantausführung.

EMT: Zeichnung mit W1, X1, T, W, L und V.
EMT: Zeichnung mit W1, X1, T, W, L und V.

BSR/L-Ausführungen

Die acht BS-Maßsätze stimmen mit der bisherigen BS-Tabelle einschließlich Dm überein. Die AMB-Fassung benennt zusätzlich die linke/rechte Ausführung und die Schneidstoffgruppe TC, PCD, PCBN und CVD für alle acht Artikel. Das in der Quelle zweimal vorhandene R-Feld enthält dieselben Radiuswerte und wird hier einmal geführt.

Artikel R V1 V2 L D Dm
BSR/L 25 60 005 0,05 15 15 60 2,5 3
BSR/L 25 60 01 0,1 15 15 60 2,5 3
BSR/L 30 60 005 0,05 15 15 60 3 3,5
BSR/L 30 60 01 0,1 15 15 60 3 3,5
BSR/L 40 60 01 0,1 15 15 60 4 4,5
BSR/L 40 60 02 0,2 15 15 60 4 4,5
BSR/L 50 60 01 0,1 15 15 60 5 5,5
BSR/L 50 60 02 0,2 15 15 60 5 5,5
BSR/L: Maßzeichnung des Ausdrehwerkzeugs.
BSR/L: Maßzeichnung des Ausdrehwerkzeugs.

Kundenspezifische Sonderwerkzeuge

Die Formenübersicht zeigt abgestimmte Schneidenprofile, Stechwerkzeuge und Sonder-Schneidplatten. Sie ist eine Ausführungsübersicht ohne individuelle Artikelcodes oder Maßtabelle. Für die Anfrage sind Bauteilzeichnung, Werkstoff, Maschine und Aufnahme sowie gewünschte Oberflächen- und Maßtoleranzen hilfreich.

Übersicht kundenspezifischer Werkzeugformen.
Übersicht kundenspezifischer Werkzeugformen.

Zu diesem Kapitel anfragen

Werkzeugauslegung mit EHWA Europe

Bitte nennen Sie Bauteil und Werkstoff, Bearbeitungsverfahren, Bohrungs- oder Profildaten, Härte, Maschine und Werkzeugaufnahme sowie gewünschte Maßtoleranzen, Oberfläche und Standzeit. Für Anwendungen mit Vergleichsversuchen helfen bestehende Schnittdaten und das aktuelle Verschleißbild.

EHWA Europe: info@ehwadia.de · +49 6173 997780.

Zu diesem Kapitel anfragen

Quellen und technische Zuordnung

Technische Grundlage sind die 14-seitige AMB-2026-Unterlage Machine (Q298) und die 17-seitige Unterlage New Product (Q299). Wiederholungen zu Cutting 2026 QR und den bisherigen Produktblättern werden bei der Integration zusammengeführt; abweichende Quellenangaben bleiben kenntlich. Redaktion und deutsch-englische Neufassung: 14. Oktober 2026.

Zu diesem Kapitel anfragen

Drei Mikro-Schneidengeometrien aus dem Messeprogramm 2023

Die PCBN-Programmseite zeigt drei unterschiedliche Geometrien für kleine oder anspruchsvolle Bearbeitungskonturen. Winkel, Toleranzen und Bohrungsangaben bleiben dem jeweiligen Modell zugeordnet. Die Kennungen sind nicht mit ähnlich benannten PCD-Modellen austauschbar.

Modell Winkel I.C. (mm) Eckenradius in Zeichnung Freiwinkel Bohrung Dicke (mm)
FF-ECXA030X02 75° 3.31 ±0.025 2×R0.2 7° Ø1.8 1.15 ±0.05
FF-CCGW030102 80° 3.5 ±0.025 2×R0.2 7° (Ø1.9) reference 1.4 ±0.13
YBGW160404(08) 30° 9.525 ±0.025 2×R0.8 — — —

Beim FF-CCGW030102 zeigt die Zeichnung zusätzlich eine 60°-Senkung; Ø1,9 ist als Referenzmaß in Klammern gesetzt. Beim YBGW160404(08) ist ausdrücklich 2×R0,8 eingezeichnet; aus der „04“-Kennung wird keine zweite, nicht gezeichnete Geometrie abgeleitet.

Mikro-Geometrien mit vollständigen Maß- und Toleranzangaben.
Mikro-Geometrien mit vollständigen Maß- und Toleranzangaben.

Zu diesem Kapitel anfragen

H1/H2: Schnittdaten im Kontext der Quelle 2023

Die zugehörige Darstellung nennt H1 und H2 mit der Quellenbezeichnung „TiSi+“ für gehärteten Stahl im Bereich H25–H35. Genannt werden vc 80–140 m/min, f 0,05–0,15 mm/U und ap 0,05–0,10 mm. Diese Angaben beschreiben das damalige Programm; sie sind keine allgemeine Freigabe für jedes Mikro-Werkzeug oder für spätere PCD-Ausführungen. Die genaue Beschichtungszusammensetzung wird aus „TiSi+“ nicht abgeleitet.

Zu diesem Kapitel anfragen

PCBN-Bestellreferenzen aus der Unterlage 2025

Die folgenden Referenzen erhalten die in der Quelle gedruckte Kombination aus Modell, Schneideneckenzahl, Sorte, Schneidkantenbezeichnung und Bestellcode. Eine leere Tabellenzelle bedeutet, dass diese Kombination in der Unterlage nicht mit einem Bestellcode belegt ist. Lieferbarkeit und Geometrie stimmen wir bei Ihrer Anfrage ab.

Der Hersteller bestätigt CNGA120404 / EB02C020506004 als EB428 GS. Die ergänzende Matrix erhält zusätzlich die gedruckten Kombinationen für EB319, EB416 und EB454 HS. Die wiederholt gedruckten Werte „2“ beziehungsweise „3“ im Radiusfeld der neuen Matrix werden nicht als Eckenradien übernommen.

Teil 1

Modell metrisch ISO Zoll Schneidenecken Sorte / Schneidkante Bestellcode
CNGA120402 CNGA430.5 2 — —
CNGA120404 CNGA431 2 EB428 GS EB02C020506004
CNGA120404 CNGA431 2 EB416 GS EB02C021106004
CNGA120404 CNGA431 2 EB419 GS EB02C022406004
CNGA120404 CNGA431 2 EB454 GS EB02C021806004
CNGA120404 CNGA431 2 EB454 HS EB02C021807004
CNGA120404 CNGA431 2 EB210 MT EB02C023003000
CNGA120408 CNGA432 2 EB428 GS EB02C030506004
CNGA120408 CNGA432 2 EB416 GS EB02C031106004
CNGA120408 CNGA432 2 EB419 GS EB02C032406004
CNGA120408 CNGA432 2 EB454 GS EB02C031806004
CNGA120408 CNGA432 2 EB454 HS EB02C031807004
CNGA120408 CNGA432 2 EB71X LT EB02C033301000
CNGA120408 CNGA432 2 EB210 MT EB02C033003000
CNGA120412 CNGA433 2 EB428 GS EB02C040506004
CNGA120412 CNGA433 2 EB416 GS EB02C041106004
CNGA120412 CNGA433 2 EB419 GS EB02C042406004
CNGA120412 CNGA433 2 EB454 GS EB02C041806004
CNGA120412 CNGA433 2 EB454 HS EB02C041807004
CNGA120412 CNGA433 2 EB71X LT EB02C043301000
CNGA120412 CNGA433 2 EB210 MT EB02C043003000
CCGW060202 CCGW2(1.5)0.5 2 EB428 GS EB02C120506004
CCGW060202 CCGW2(1.5)0.5 2 EB419 GS EB02C122406004
CCGW060202 CCGW2(1.5)0.5 2 EB454 GS EB02C121806004
CCGW060204 CCGW2(1.5)1 2 EB428 GS EB02C130506004
CCGW060204 CCGW2(1.5)1 2 EB419 GS EB02C132406004
CCGW060204 CCGW2(1.5)1 2 EB454 GS EB02C131806004
CCGW060204 CCGW2(1.5)1 2 EB71X LT EB02C133301000
CCGW060208 CCGW2(1.5)2 2 EB419 GS EB02C142406004
CCGW09T302 CCGW3(2.5)0.5 2 EB428 GS EB02C150506004
CCGW09T302 CCGW3(2.5)0.5 2 EB419 GS EB02C152406004
CCGW09T302 CCGW3(2.5)0.5 2 EB454 GS EB02C151806004
CCGW09T302 CCGW3(2.5)0.5 2 EB71X LT EB02C153301000
CCGW09T302 CCGW3(2.5)0.5 2 EB210 MT EB02C163003000*
CCGW09T304 CCGW3(2.5)1 2 EB428 GS EB02C160506004
CCGW09T304 CCGW3(2.5)1 2 EB419 GS EB02C162406004
CCGW09T304 CCGW3(2.5)1 2 EB454 GS EB02C161806004
CCGW09T304 CCGW3(2.5)1 2 EB454 HS EB02C161807004
CCGW09T304 CCGW3(2.5)1 2 EB71X LT EB02C163301000
CCGW09T308 CCGW3(2.5)2 2 EB428 GS EB02C170506004
CCGW09T308 CCGW3(2.5)2 2 EB419 GS EB02C172406004
CCGW09T308 CCGW3(2.5)2 2 EB454 GS EB02C171806004
CCGW09T308 CCGW3(2.5)2 2 EB454 HS EB02C171807004
CCGW09T308 CCGW3(2.5)2 2 EB71X LT EB02C173301000
DNGA110404 DNGA331 2 — —
DNGA110408 DNGA332 2 — —
DNGA110412 DNGA333 2 — —
DNGA150404 DNGA431 2 EB428 GS EB02D060506004
DNGA150404 DNGA431 2 EB416 GS EB02D061106004
DNGA150404 DNGA431 2 EB419 GS EB02D062406004
DNGA150404 DNGA431 2 EB454 GS EB02D061806004
DNGA150404 DNGA431 2 EB454 HS EB02D061807004
DNGA150404 DNGA431 2 EB71X LT EB02D063301000
DNGA150404 DNGA431 2 EB210 MT EB02D063003000
DNGA150408 DNGA432 2 EB319 GS EB02D070106003
DNGA150408 DNGA432 2 EB428 GS EB02D070506004
DNGA150408 DNGA432 2 EB416 GS EB02D071106004
DNGA150408 DNGA432 2 EB419 GS EB02D072406004
DNGA150408 DNGA432 2 EB454 GS EB02D071806004
DNGA150408 DNGA432 2 EB454 HS EB02D071807004
DNGA150408 DNGA432 2 EB71X LT EB02D073301000
DNGA150408 DNGA432 2 EB210 MT EB02D073003000
DNGA150408 DNGA432 4 EB416 GS EB04D071106004
DNGA150412 DNGA433 2 EB428 GS EB02D080506004
DNGA150412 DNGA433 2 EB416 GS EB02D081106004
DNGA150412 DNGA433 2 EB419 GS EB02D082406004
DNGA150412 DNGA433 2 EB454 GS EB02D081806004
DNGA150412 DNGA433 2 EB454 HS EB02D081807004
DNGA150412 DNGA433 2 EB71X LT EB02D083301000
DNGA150412 DNGA433 2 EB210 MT EB02D083003000
DNGA150412 DNGA433 4 EB416 GS EB04D081106004
DNGA150604 DNGA441 2 EB428 GS EB02D100506004
DNGA150604 DNGA441 2 EB419 GS EB02D102406004
DNGA150604 DNGA441 2 EB454 GS EB02D101806004
DNGA150604 DNGA441 2 EB71X LT EB02D103301000
DNGA150604 DNGA441 2 EB210 MT EB02D103003000
DNGA150608 DNGA442 2 EB428 GS EB02D110506004
DNGA150608 DNGA442 2 EB416 GS EB02D111106004
DNGA150608 DNGA442 2 EB454 GS EB02D111806004
DNGA150608 DNGA442 2 EB71X LT EB02D113301000
DNGA150608 DNGA442 2 EB210 MT EB02D113003000
DNGA150608 DNGA442 4 EB416 GS EB04D111106004
DNGA150612 DNGA443 2 EB428 GS EB02D120506004
DNGA150612 DNGA443 2 EB416 GS EB02D121106004
DNGA150612 DNGA443 2 EB454 GS EB02D121806004
DNGA150612 DNGA443 2 EB71X LT EB02D123301000
DNGA150612 DNGA443 4 EB416 GS EB04D121106004
DCGW070202 DCGW2(1.5)0.5 2 EB428 GS EB02D150506004
DCGW070202 DCGW2(1.5)0.5 2 EB419 GS EB02D152406004
DCGW070202 DCGW2(1.5)0.5 2 EB454 GS EB02D151806004
DCGW070204 DCGW2(1.5)1 2 EB428 GS EB02D160506004
DCGW070204 DCGW2(1.5)1 2 EB419 GS EB02D162406004
DCGW070204 DCGW2(1.5)1 2 EB454 GS EB02D161806004
DCGW070204 DCGW2(1.5)1 2 EB71X LT EB02D163301000
DCGW070208 DCGW2(1.5)2 2 — —
DCGW11T302 DCGW3(2.5)0.5 2 EB428 GS EB02D180506004
DCGW11T302 DCGW3(2.5)0.5 2 EB419 GS EB02D182406004
DCGW11T302 DCGW3(2.5)0.5 2 EB454 GS EB02D181806004
DCGW11T302 DCGW3(2.5)0.5 2 EB71X LT EB02D183301000
DCGW11T304 DCGW3(2.5)1 2 EB428 GS EB02D190506004
DCGW11T304 DCGW3(2.5)1 2 EB419 GS EB02D192406004
DCGW11T304 DCGW3(2.5)1 2 EB454 GS EB02D191806004
DCGW11T304 DCGW3(2.5)1 2 EB454 HS EB02D191807004
DCGW11T304 DCGW3(2.5)1 2 EB71X LT EB02D193301000
DCGW11T304 DCGW3(2.5)1 2 EB210 MT EB02D193003000
DCGW11T308 DCGW3(2.5)2 2 EB428 GS EB02D200506004
DCGW11T308 DCGW3(2.5)2 2 EB419 GS EB02D202406004
DCGW11T308 DCGW3(2.5)2 2 EB454 GS EB02D201806004
DCGW11T308 DCGW3(2.5)2 2 EB454 HS EB02D201807004
DCGW11T308 DCGW3(2.5)2 2 EB71X LT EB02D203301000
DCGW11T308 DCGW3(2.5)2 2 EB210 MT EB02D203003000
TNGA160404 TNGA331 3 EB419 GS EB03T062406004
TNGA160404 TNGA331 3 EB210 MT EB03T063003000
TNGA160408 TNGA332 3 EB428 GS EB03T070506004
TNGA160408 TNGA332 3 EB454 GS EB03T071806004
TNGA160408 TNGA332 3 EB71X LT EB03T073301000
TNGA160412 TNGA333 3 EB210 MT EB03T083003000
TCGW090202 TCGW1.8(1.5)0.5 3 — —
TCGW090204 TCGW1.8(1.5)1 3 EB419 GS EB03T202406004
TCGW090208 TCGW1.8(1.5)2 3 — —

Teil 2

Modell metrisch ISO Zoll Schneidenecken Sorte / Schneidkante Bestellcode
TPGW110202 TPGW2(1.5)0.5 3 — —
TPGW110204 TPGW2(1.5)1 3 EB428 GS EB03T360506004
TPGW110208 TPGW2(1.5)2 3 — —
TPGW110302 TPGW220.5 3 — —
TPGW110304 TPGW221 3 EB428 GS EB03T390506004
TPGW110304 TPGW221 3 EB419 GS EB03T392406004
TPGW110304 TPGW221 3 EB454 GS EB03T391806004
TPGW110304 TPGW221 3 EB210 MT EB03T393003000
TPGW110308 TPGW222 3 EB428 GS EB03T400506004
TPGW110308 TPGW222 3 EB71X LT EB03T403301000
VNGA160402 VNGA330.5 2 — —
VNGA160404 VNGA331 2 EB428 GS EB02V020506004
VNGA160404 VNGA331 2 EB416 GS EB02V021106004
VNGA160404 VNGA331 2 EB419 GS EB02V022406004
VNGA160404 VNGA331 2 EB454 GS EB02V021806004
VNGA160404 VNGA331 2 EB71X LT EB02V023301000
VNGA160404 VNGA331 4 EB416 GS EB04V021106004
VNGA160408 VNGA332 2 EB428 GS EB02V030506004
VNGA160408 VNGA332 2 EB416 GS EB02V031106004
VNGA160408 VNGA332 2 EB419 GS EB02V032406004
VNGA160408 VNGA332 2 EB454 GS EB02V031806004
VNGA160408 VNGA332 2 EB71X LT EB02V033301000
VNGA160408 VNGA332 4 EB416 GS EB04V031106004
VBGW110302 VBGW220.5 2 EB428 GS EB02V050506004
VBGW110302 VBGW220.5 2 EB454 GS EB02V051806004
VBGW110304 VBGW221 2 EB428 GS EB02V060506004
VBGW110304 VBGW221 2 EB454 GS EB02V061806004
VBGW110308 VBGW222 2 — —
VBGW160402 VBGW330.5 2 EB428 GS EB02V080506004
VBGW160402 VBGW330.5 2 EB419 GS EB02V082406004
VBGW160402 VBGW330.5 2 EB454 GS EB02V081806004
VBGW160402 VBGW330.5 2 EB71X LT EB02V083301000
VBGW160402 VBGW330.5 2 EB210 MT EB02V083003000
VBGW160404 VBGW331 2 EB428 GS EB02V090506004
VBGW160404 VBGW331 2 EB416 GS EB02V091106004
VBGW160404 VBGW331 2 EB419 GS EB02V092406004
VBGW160404 VBGW331 2 EB454 GS EB02V091806004
VBGW160404 VBGW331 2 EB71X LT EB02V093301000
VBGW160404 VBGW331 2 EB210 MT EB02V093003000
VBGW160408 VBGW332 2 EB428 GS EB02V100506004
VBGW160408 VBGW332 2 EB416 GS EB02V101106004
VBGW160408 VBGW332 2 EB419 GS EB02V102406004
VBGW160408 VBGW332 2 EB454 GS EB02V101806004
VBGW160408 VBGW332 2 EB71X LT EB02V103301000
VBGW160408 VBGW332 2 EB210 MT EB02V103003000
VCGW110302 VCGW220.5 2 — —
VCGW110304 VCGW221 2 EB428 GS EB02V150506004
VCGW110304 VCGW221 2 EB454 GS EB02V151806004
VCGW110308 VCGW222 2 — —
VCGW160402 VCGW330.5 2 EB428 GS EB02V170506004
VCGW160402 VCGW330.5 2 EB419 GS EB02V172406004
VCGW160402 VCGW330.5 2 EB454 GS EB02V171806004
VCGW160404 VCGW331 2 EB428 GS EB02V180506004
VCGW160404 VCGW331 2 EB419 GS EB02V182406004
VCGW160404 VCGW331 2 EB454 GS EB02V181806004
VCGW160408 VCGW332 2 EB428 GS EB02V190506004
VCGW160408 VCGW332 2 EB419 GS EB02V192406004
WNGA080404 WNGA431 2 — —
WNGA080408 WNGA432 2 EB428 GS EB03W070506004
WNGA080408 WNGA432 2 EB419 GS EB03W072406004
WNGA080408 WNGA432 2 EB454 GS EB03W071806004
WNGA080408 WNGA432 2 EB210 MT EB03W073003000

*Bei CCGW09T302 steht EB02C163003000 in der Quellenzeile „02“. Diese Modell-/Code-Kombination ist vor einer Bestellung zu bestätigen; der Code wird nicht stillschweigend in die „04“-Zeile verschoben.

Quelle und Abgleich: EHWA Q225/Q226, S.24; Q281, S.8–9. Herstellerprüfung: CNGA120404 EB428, PCBN-Programm. Quellenstand und Verfügbarkeit sind getrennt zu behandeln.

Die folgenden Werkzeuge und Anfragedaten ergänzen das Gleichlaufgelenkprogramm. Ausführungen, Schneidstoffe und Kontaktgeometrie bleiben dem jeweiligen Anwendungsfall zugeordnet.

Zu diesem Kapitel anfragen

PCBN-Kugelbahnfräser für Gleichlaufgelenke

Gleichlaufgelenke verbinden Drehmomentübertragung mit veränderlichen Wellenwinkeln. Die Werkzeugauslegung berücksichtigt Innenring, Außenring, Käfig und Kugelbahnen. Die beschriebenen Kugelbahnfräser nutzen Stahlgrundkörper und an die Anwendung angepasste PCBN-Sorten sowie Schneidkantenvorbereitungen.

Kugelbahnfräsen am Gleichlaufgelenk.
Kugelbahnfräsen am Gleichlaufgelenk.
Serie Grundkörper Schneidenzahl Z Schneidstoff
EBEB-HF HF10 / HF12 / HF14 4 PCBN
EBEB-HF Kundenspezifisch Nach Auslegung PCBN
EBEB-ST ST10 / ST12 4 PCBN
EBEB-ST Kundenspezifisch Nach Auslegung PCBN
EBEB-HF: Kugelbahnfräser.
EBEB-HF: Kugelbahnfräser.
EBEB-ST: Kugelbahnfräser.
EBEB-ST: Kugelbahnfräser.
PCBN-Sorte Eigenschaftsrichtung laut Hersteller
EB37X Chemische Beständigkeit und erhöhte Zähigkeit.
EB11 Verschleißbeständigkeit und hohe Zähigkeit.
EB710 Chemische und Verschleißbeständigkeit.
EB37X: Gefügebild ohne mitgelieferten Maßstabsbalken.
EB37X: Gefügebild ohne mitgelieferten Maßstabsbalken.
EB11: Gefügebild ohne mitgelieferten Maßstabsbalken.
EB11: Gefügebild ohne mitgelieferten Maßstabsbalken.
EB710: Gefügebild ohne mitgelieferten Maßstabsbalken.
EB710: Gefügebild ohne mitgelieferten Maßstabsbalken.

Zu diesem Kapitel anfragen

Kugelbahngeometrie und Werkzeuganfrage

Die Unterlage nennt AC, UF, SX, GI und DO als Gelenktypen sowie elliptische, gotische und kreisförmige Kugelbahnprofile. Profil, Messkugel und Kontaktgeometrie werden gemeinsam betrachtet. Die folgenden Felder bilden den vollständigen technischen Inhalt des Quellenformulars ab.

Elliptische, gotische und kreisförmige Kugelbahnprofile.
Elliptische, gotische und kreisförmige Kugelbahnprofile.
Profilkonstruktion mit allen Quellenbezügen und neu gesetzten deutschen Begriffen: Messkugel, P.C.D., Scheitelspiel, Konformität, Kontakt- und Umschlingungswinkel sowie angepasste Fräserform.
Profilkonstruktion mit allen Quellenbezügen und neu gesetzten deutschen Begriffen: Messkugel, P.C.D., Scheitelspiel, Konformität, Kontakt- und Umschlingungswinkel sowie angepasste Fräserform.
Anfragefeld Auswahl/Einheit
Bauteil Innenring / Außenring
Kugelbahnprofil Elliptisch / gotisch / kreisförmig
Messkugel-Durchmesser mm
Kugelbahn-Durchmesser P.C.D. mm
Kontaktwinkel °
Scheitelspiel (Vertex Clearance) mm
Konformität (Conformity) Quellenfeld: mm
Kontaktradius mm
Umschlingungswinkel °
Werkzeuglänge L mm
Werkzeug-Anstellwinkel V °
Maschinenschnittstelle HSK63 / Sonderausführung

P.C.D. bezeichnet hier den Kugelbahn- beziehungsweise Messkugel-Teilkreisdurchmesser; es ist nicht der Schneidstoff PCD. „Conformity“ ist im Quellenformular mit mm versehen. Für die Zeichnungsfreigabe wird festgelegt, ob ein Abstand, ein Profilmaß oder ein Verhältnis gemeint ist; das Formular ersetzt keine eindeutige Definition der Kontaktgeometrie.

Anfrageskizzen mit unveränderten Quellenkonturen und deutschen Begriffen: Werkzeuglänge L, Anstellwinkel V, Messkugel, Scheitelspiel, P.C.D., Kontakt- und Umschlingungswinkel.
Anfrageskizzen mit unveränderten Quellenkonturen und deutschen Begriffen: Werkzeuglänge L, Anstellwinkel V, Messkugel, Scheitelspiel, P.C.D., Kontakt- und Umschlingungswinkel.

Zu diesem Kapitel anfragen

Weitere PCBN-Schneidplatten für das Hartdrehen

Die Anwendung betrifft Außen- und Innenringe, Käfige und Tripodkomponenten bei unterbrochenem Schnitt. Die Quellenübersicht nennt EB73 mit Fokus auf chemische Beständigkeit und Zähigkeit sowie EB210 mit Fokus auf Verschleißbeständigkeit und hohe Zähigkeit. Die Sorten bleiben auf diese Anwendung bezogen; die neueren EBC52X-Daten werden nicht durch die ältere Übersicht ersetzt.

Quellencode Bearbeitung
TNGA160412(16) Außen-/Innenring und Käfig, Außen- und Innenbearbeitung.
CNGA120408 Tripod-Gelenkwelle, Außendurchmesser.
DCGW11T308 Tripod-Stern.

TNGA160412(16) bleibt als gedruckte Kombinationskennung erhalten; die konkrete Radius-/Artikelausführung wird anhand der Zeichnung bestimmt. Das EB73-Vergleichsdiagramm hat keine Ergebnis-Einheit und keine Schnittdaten. Daraus wird kein quantitativer Standzeitvorteil abgeleitet.

EB73-Quellenvergleich mit Skala 0–500; Ergebnis-Einheit und Schnittbedingungen sind nicht angegeben.
EB73-Quellenvergleich mit Skala 0–500; Ergebnis-Einheit und Schnittbedingungen sind nicht angegeben.
Hartdrehen des Außenrings.
Hartdrehen des Außenrings.
Hartdrehen des Innenrings.
Hartdrehen des Innenrings.
Hartdrehen des Kugelkäfigs.
Hartdrehen des Kugelkäfigs.
EB73-Gefügebild.
EB73-Gefügebild.
EB210-Gefügebild.
EB210-Gefügebild.

Zu diesem Kapitel anfragen

Ihre Werkzeugauslegung

Schleifen und rotierende Abrichter sind bereits im Schleifprogramm enthalten: B126M180VBTM für Käfigfenster, B181M160VBTM für Außenringe sowie Abrichtrollen für Innenring, Käfig und Außenring-Außendurchmesser. Diese Daten werden dort einmal geführt.

EHWA Europe: info@ehwadia.de · +49 6173 997780.

Zu diesem Kapitel anfragen

Ihre Werkzeuganfrage

Bitte nennen Sie Werkstoff, Bauteilzeichnung, Maschine und Aufnahme, Bearbeitungsverfahren, Schnittdaten, Kühlschmierstoffversorgung sowie gewünschte Toleranzen, Oberfläche und Standzeit. Für Sonderformen sind Muster oder eine bemaßte Zeichnung hilfreich.

EHWA Europe: info@ehwadia.de, Telefon +49 6173 997780.

Zu diesem Kapitel anfragen

Quellen und Redaktionsstand

Technische Grundlage: EHWA Cutting 2022 (240 Seiten), EHWA Cutting 2026 QR (24 Seiten) und Special Tools for Wood Cutting, Druckstand 06/2024 (2 Seiten). Der Redaktionsstand dieser deutschen und englischen Neufassung ist der 14. Oktober 2026. Anwendungs- und Versuchsdaten sind den jeweiligen Produktabschnitten zugeordnet.

Zu diesem Kapitel anfragen

Fragen zur Werkzeugauswahl

Welche PKD- und PCBN-Werkzeuge enthält der EHWA-Katalog?

Der Katalog enthält Schneidplatten, Dreh- und Stechhalter, Fräser, Bohrer, Reibahlen und kundenspezifische Werkzeuge. Artikelcodes, Maße, Schneidstoffsorten und Anwendungsbeispiele sind den jeweiligen Produktabschnitten zugeordnet.

Welche Angaben helfen bei der Auswahl eines Schneidwerkzeugs?

Werkstoff und Härte, Bauteilzeichnung, Maschine und Aufnahme, Bearbeitungsschritt, Schnittdaten, Kühlung und geforderte Oberfläche unterstützen die Auswahl. Für Mikro-Werkzeuge und Sonderformen sind Kontur und Toleranzen besonders wichtig.
