SCD-Präzisionswerkzeuge für Linsen, Optik und Mikrostrukturen

SCD-Präzisionswerkzeuge verbinden Diamantschneide, Radius, Winkel und Welligkeitsklasse. Der Katalog enthält Kontaktlinsen-Codes, SPC-Geometrien, Mikrostrukturformen und Ausführungen für Satisloh und Schneider.

SCD-Präzisionswerkzeuge für Linsen, Optik und Mikrostrukturen
SCD-Präzisionswerkzeuge für Linsen, Optik und Mikrostrukturen

Monokristalline Diamant-Schneidwerkzeuge für Kontaktlinsen, Intraokularlinsen, Kunststoff-Asphären, Displayfolien und Mikrostrukturen

EHWA DIAMOND - seit 1975

Präzise Schneiden für optische Oberflächen

SCD bezeichnet Single Crystalline Diamond, also monokristallinen Diamant. EHWA bietet Schneidwerkzeuge mit Naturdiamant, synthetischem HPHT-Monodiamant und monokristallinem CVD-Diamant an. Die Auslegung berücksichtigt die Kristallorientierung, die benötigte Schneidenkontur und die Aufnahme in der Maschine.

Das Programm richtet sich an die Präzisionsbearbeitung von Nichteisenwerkstoffen. Scharfe, fein ausgeführte Schneiden unterstützen spiegelnde Oberflächen und eine Bearbeitung mit geringer Gratbildung. Werkzeugstandzeit und Schnittqualität werden mit Werkstück, Geometrie und Prozess abgestimmt. Die dargestellten Werkzeuge sind anwendungsbezogene Ausführungen.

Anwendung Bearbeitungsaufgabe
Kontaktlinsen Innen- und Außenflächen fein bearbeiten
Intraokularlinsen (IOL) Asphärische Flächen drehen und gestufte Konturen fräsen
Elektrooptische Komponenten Präzisionsformen für Kunststoff-Asphären bearbeiten
Displaykomponenten Lichtleiterplatten, Polarisations- und Prismenstrukturfolien; strukturierte Kupferwalzen
Mikrostrukturen Radien formen, Nuten erzeugen und Prägegeometrien herstellen
Brillengläser Maschinenspezifische SCD-Schneidplatten für die Linsenbearbeitung

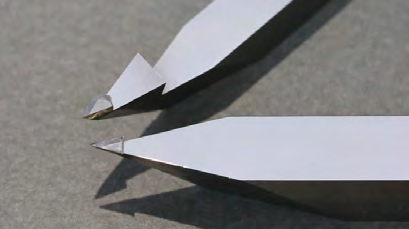

SCD-Schneidwerkzeuge mit Diamantschneiden als Produktbeispiele.
SCD-Schneidwerkzeuge mit Diamantschneiden als Produktbeispiele.

Zu diesem Kapitel anfragen

Kontaktlinsen: Werkzeug, Schneide und Halter gemeinsam auslegen

Für die Bearbeitung von Kontaktlinsen nennt EHWA Natur- und synthetischen Diamant, Schneidplatten- und Vollwerkzeugausführungen sowie kontrollierte und nicht spezifizierte Schneidenwelligkeit. Zylindrische und konische Freiflächen sind vorgesehen. Die Diamantspitze wird im Hochvakuum gelötet.

Die Schneidenprüfung berücksichtigt Mikroausbrüche bei 1.000-facher Vergrößerung. Das Oberflächenziel sind fein bearbeitete Innen- und Außenflächen mit geringer Kratz- und Gratbildung. Nachschleifen beziehungsweise Nachläppen ist als Werkzeugservice vorgesehen; die Eignung wird anhand der verbleibenden Geometrie beurteilt.

Kontaktlinsen-Code und Auswahl

Merkmal Kennung Ausführung
Diamant EN Naturdiamant
Diamant EM HPHT-Monodiamant
Diamant EV Monokristalliner CVD-Diamant
Plattenform D 55°; DCGW0702 oder DCMW11T3
Plattenform V 35°; VCGW1103
Radius R025; R03; R05 R0.25; R0.3; R0.5
Freiwinkel CA10; CA12; CA15; CA16; CA18 10°; 12°; 15°; 16°; 18°
Freifläche CO; CY Konisch; zylindrisch
Kontrollierte Schneidenwelligkeit W005 ≤0.05 µm
Kontrollierte Schneidenwelligkeit W01 ≤0.1 µm
Kontrollierte Schneidenwelligkeit W02 ≤0.2 µm
Kontrollierte Schneidenwelligkeit W03 ≤0.3 µm
Kontrollierte Schneidenwelligkeit W05 ≤0.5 µm
Weitere Welligkeitsausführung Ohne kontrollierte Welligkeitsklasse Auslegung nach Radius und Freifläche

Das Quellenbeispiel EV-D-R03-CA15-CO-W03 steht für monokristallinen CVD-Diamant, eine DCGW0702-Ausführung, R0.3, 15° Freiwinkel, konische Freifläche und die W03-Klasse mit einer Schneidenwelligkeit von ≤0.3 µm.

Für Kontaktlinsenwerkzeuge nennt die Sonderausführungszeile monokristallinen (110)-2pt-Diamant, Radien 0.1-1.0 und Freiwinkelkennungen CA01-CA20. Die Konturausführung hängt von Radius und Freifläche ab. Diese Angaben werden zusammen mit der Werkzeugzeichnung spezifiziert; die Radiuswerte dieser Tabelle tragen keine ausdrücklich gedruckte Einheit.

Das Haltersystem umfasst mittige, rechte und linke Ausrichtungen einschließlich Winkelversatz. Vollwerkzeug- und Schneidplattenausführungen sind vorgesehen. Halterlänge, Breite und Dicke können auf die Aufnahme abgestimmt werden; genannt ist ein Wolframcarbid-Hartmetallschaft.

Kontaktlinse: Innenfläche.
Kontaktlinse: Innenfläche.
Kontaktlinse: Außenfläche.
Kontaktlinse: Außenfläche.

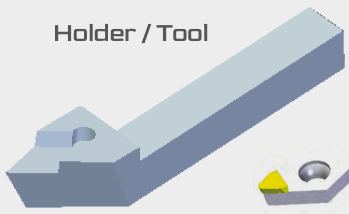

Kontaktlinsenwerkzeug: Schneidplattenausführung.
Kontaktlinsenwerkzeug: Schneidplattenausführung.

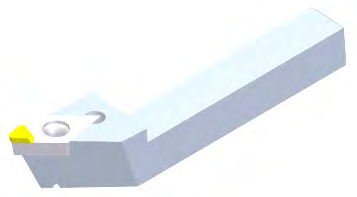

Kontaktlinsenwerkzeug: Vollwerkzeugausführung.
Kontaktlinsenwerkzeug: Vollwerkzeugausführung.

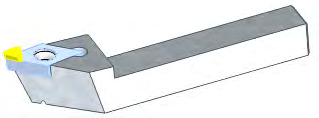

Kontaktlinsenwerkzeug mit Hartmetallhalter.
Kontaktlinsenwerkzeug mit Hartmetallhalter.
Diamantschneide an der Kontaktlinsen-Schneidplatte.
Diamantschneide an der Kontaktlinsen-Schneidplatte.

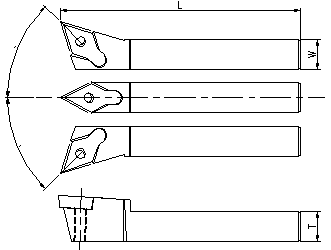

Haltersystem mit mittiger, rechter und linker Ausrichtung; Zeichnungsmaße L, W und T.
Haltersystem mit mittiger, rechter und linker Ausrichtung; Zeichnungsmaße L, W und T.

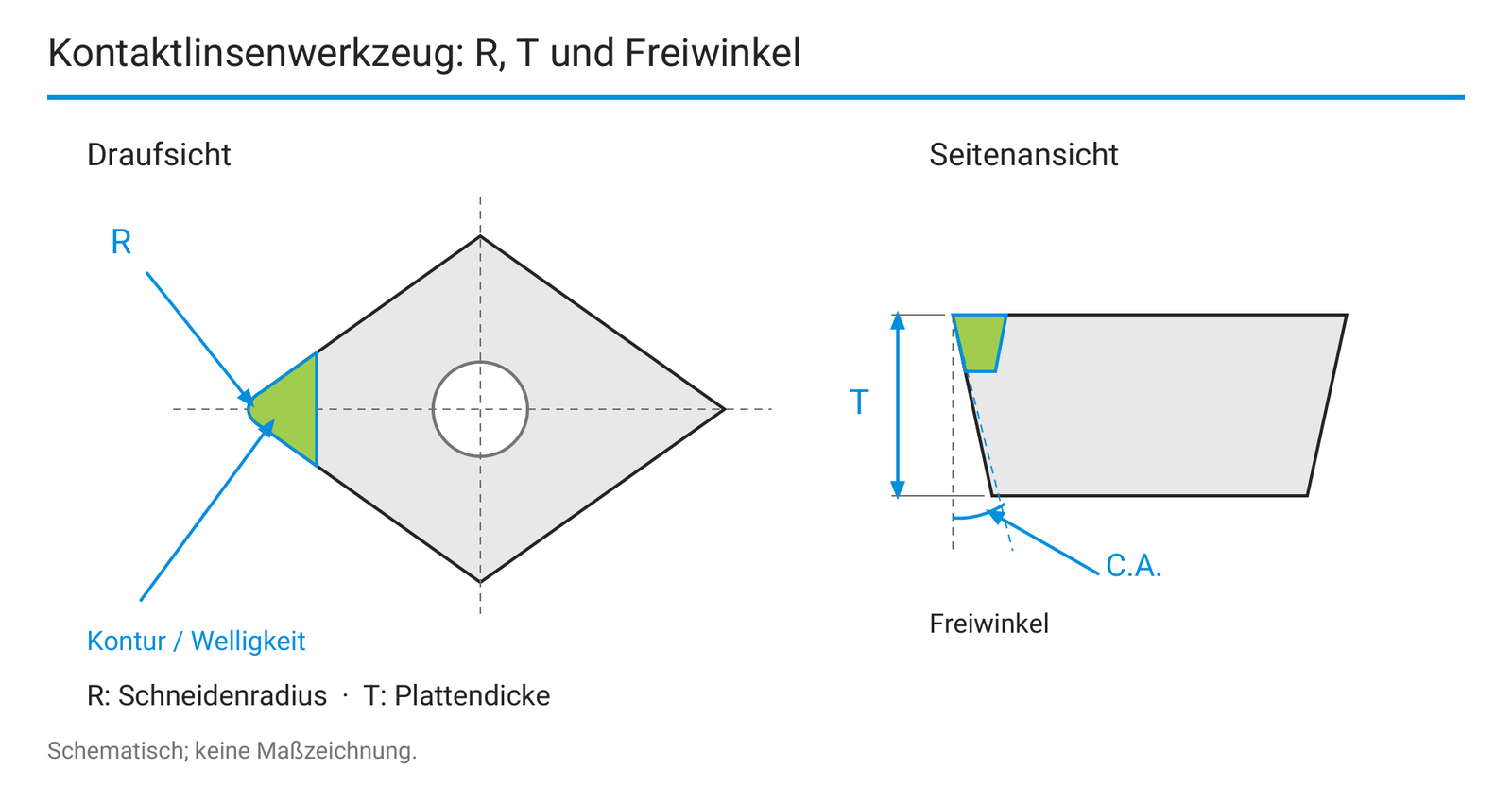

Kontaktlinsenwerkzeug: Schneidenradius, Plattendicke und Freiwinkel.
Kontaktlinsenwerkzeug: Schneidenradius, Plattendicke und Freiwinkel.

Zu diesem Kapitel anfragen

Intraokularlinsen: Drehen und Fräsen

Für die IOL-Bearbeitung bietet EHWA SCD-Werkzeuge für asphärische Drehflächen und gestufte Fräskonturen an. Die Lage der Diamantschneide wird auf die jeweilige Bearbeitungsaufgabe abgestimmt.

Merkmal Ausführung
Diamant Naturdiamant oder synthetischer Diamant
Werkzeugbauform Schneidplatten- oder Vollwerkzeugausführung
Verfahren Drehen oder Fräsen
Freifläche Zylindrisch oder konisch
Diamantbefestigung Hochvakuumlöten
Schneidenprüfung Mikroausbrüche bei 1.000-facher Vergrößerung beurteilen

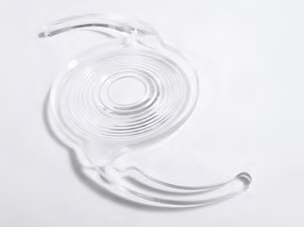

Anwendungsbeispiel: Intraokularlinse.
Anwendungsbeispiel: Intraokularlinse.
SCD-Schneidplatte für die IOL-Bearbeitung.
SCD-Schneidplatte für die IOL-Bearbeitung.
Vollwerkzeug für die IOL-Bearbeitung.
Vollwerkzeug für die IOL-Bearbeitung.

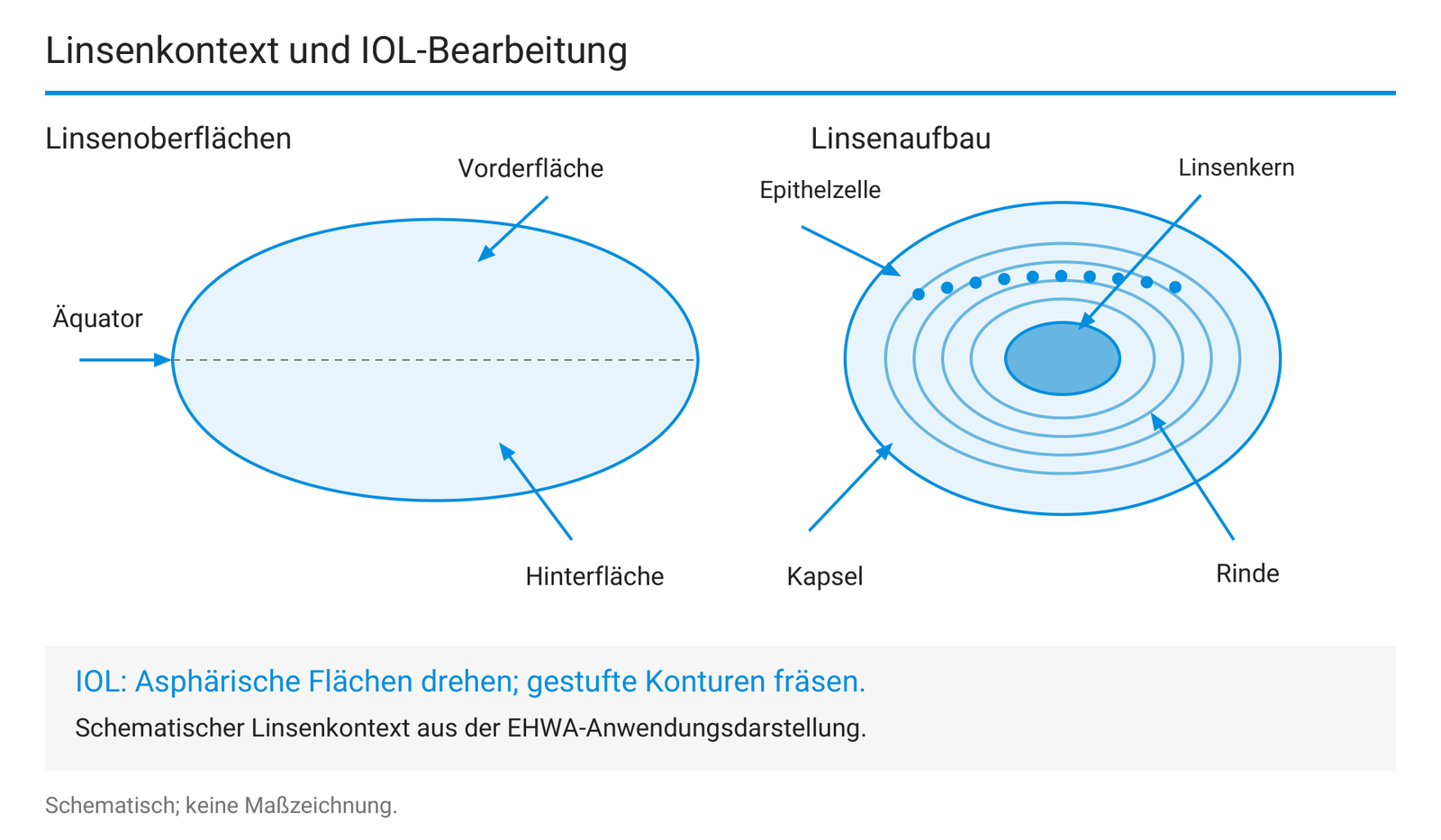

Lokalisierter Linsenkontext und IOL-Bearbeitungsaufgaben.
Lokalisierter Linsenkontext und IOL-Bearbeitungsaufgaben.

Zu diesem Kapitel anfragen

SPC-Werkzeuge für Kunststoff-Asphären

SPC steht für Super-Precision Cutting tools. Das Programm umfasst monokristalline Diamantschneiden zur Bearbeitung hochpräziser Linsenformen. Die folgende Auswahl trennt Standard- und Sonderausführungen; die Werte werden nicht mit den allgemeinen SCD-Bereichen zusammengeführt.

Geometrie Standard Sonderausführung
Radius 0.01-1.0 mm <0.01 mm
Eingeschlossener Winkel I.A. ≥30° <30°
Wirksamer Schneidenwinkel W.A. (Window Angle) ≤100° >100°
Freiwinkel C.A. ≤15° >15°
Schneidenwelligkeit / Konturgenauigkeit ≤0.3 µm (300 nm) ≤0.1 µm (100 nm)
Freifläche Zylindrisch oder konisch Zylindrisch oder konisch

EHWA nennt zusätzlich Schneidenwelligkeit <50 nm als verfügbare Ausführung. Diese anwendungsspezifische Option wird separat vereinbart. Sie ersetzt die Standard- und Sonderklassen der Tabelle nicht. Maß- und Konturprüfung gehören zur Festlegung der gewünschten Werkzeugausführung.

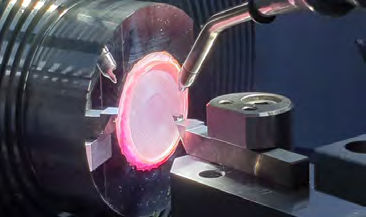

Bearbeitungsbeispiel für elektrooptische Komponenten.
Bearbeitungsbeispiel für elektrooptische Komponenten.

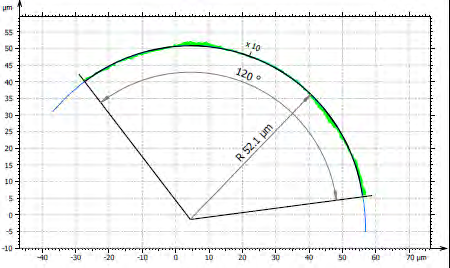

Messbeispiel für Radiuskontur und wirksamen Schneidenwinkel.
Messbeispiel für Radiuskontur und wirksamen Schneidenwinkel.

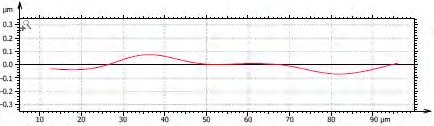

Messbeispiel: Schneidenwelligkeit über die Messstrecke.
Messbeispiel: Schneidenwelligkeit über die Messstrecke.

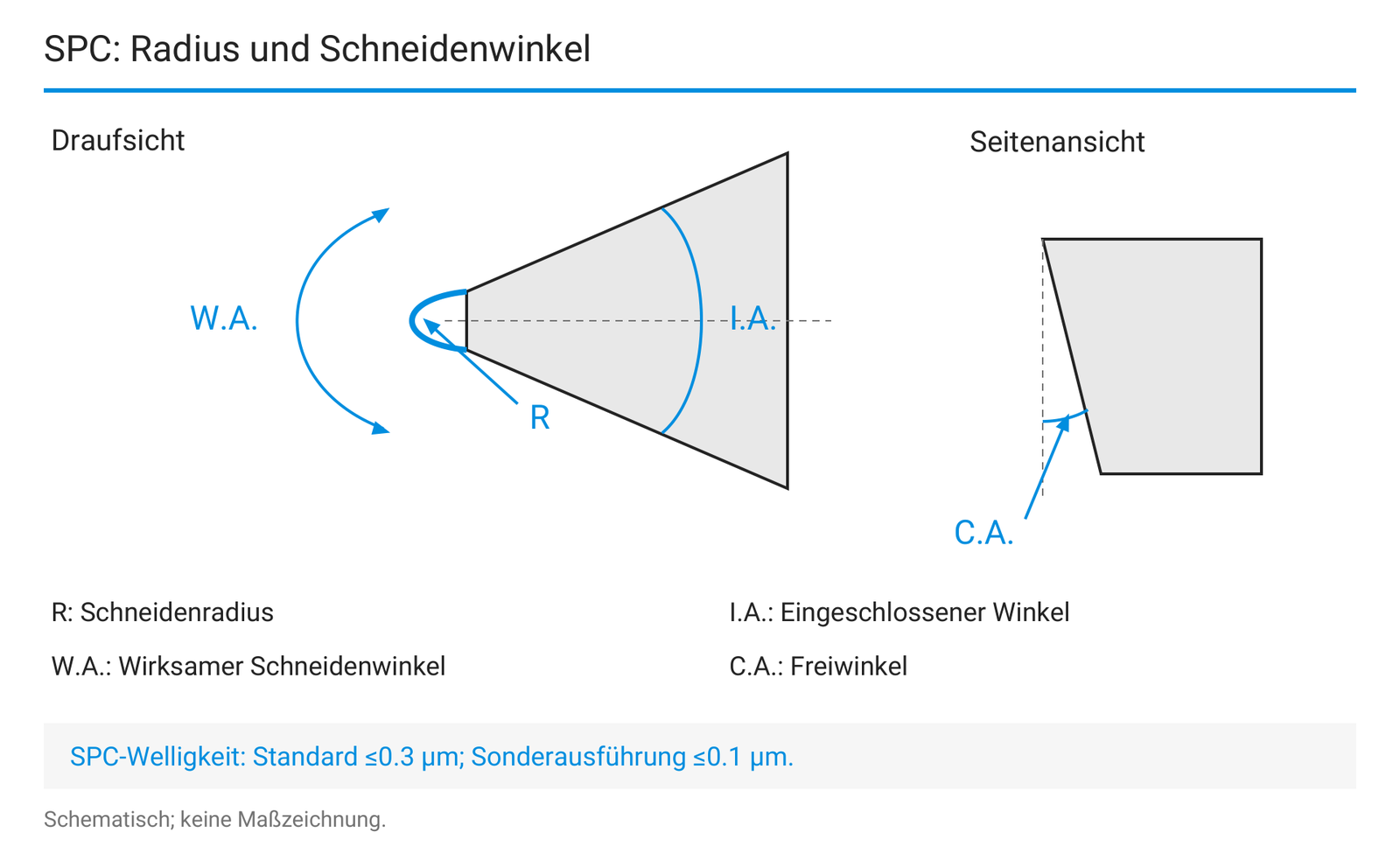

SPC-Geometrie: Radius, eingeschlossener Winkel, wirksamer Schneidenwinkel und Freiwinkel.
SPC-Geometrie: Radius, eingeschlossener Winkel, wirksamer Schneidenwinkel und Freiwinkel.

Zu diesem Kapitel anfragen

Werkzeuge für Displayfolien und strukturierte Walzen

Das Displayprogramm umfasst Lichtleiterplatten (LGP), Polarisationsfolien und Prismenstrukturfolien. SCD-Werkzeuge werden für spiegelnde Oberflächen und die Bearbeitung großer Kupferwalzen für Strukturfolien ausgelegt. Diamantorientierung, Schneidenprofil und Halter werden auf die gewünschte Struktur abgestimmt.

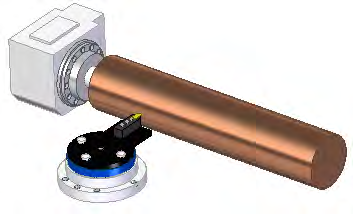

Walzenbearbeitung für Strukturfolien.
Walzenbearbeitung für Strukturfolien.
Detail der gezeigten Walzenstruktur.
Detail der gezeigten Walzenstruktur.
SCD-Displaywerkzeug: Ausführung 1.
SCD-Displaywerkzeug: Ausführung 1.
SCD-Displaywerkzeug: Ausführung 2.
SCD-Displaywerkzeug: Ausführung 2.
SCD-Displaywerkzeug: Ausführung 3.
SCD-Displaywerkzeug: Ausführung 3.

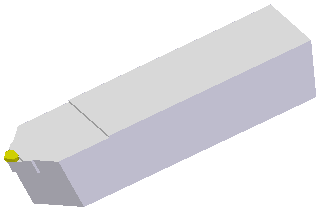

SCD-Displaywerkzeug: Ausführung 4.
SCD-Displaywerkzeug: Ausführung 4.
SCD-Displaywerkzeug: Ausführung 5.
SCD-Displaywerkzeug: Ausführung 5.

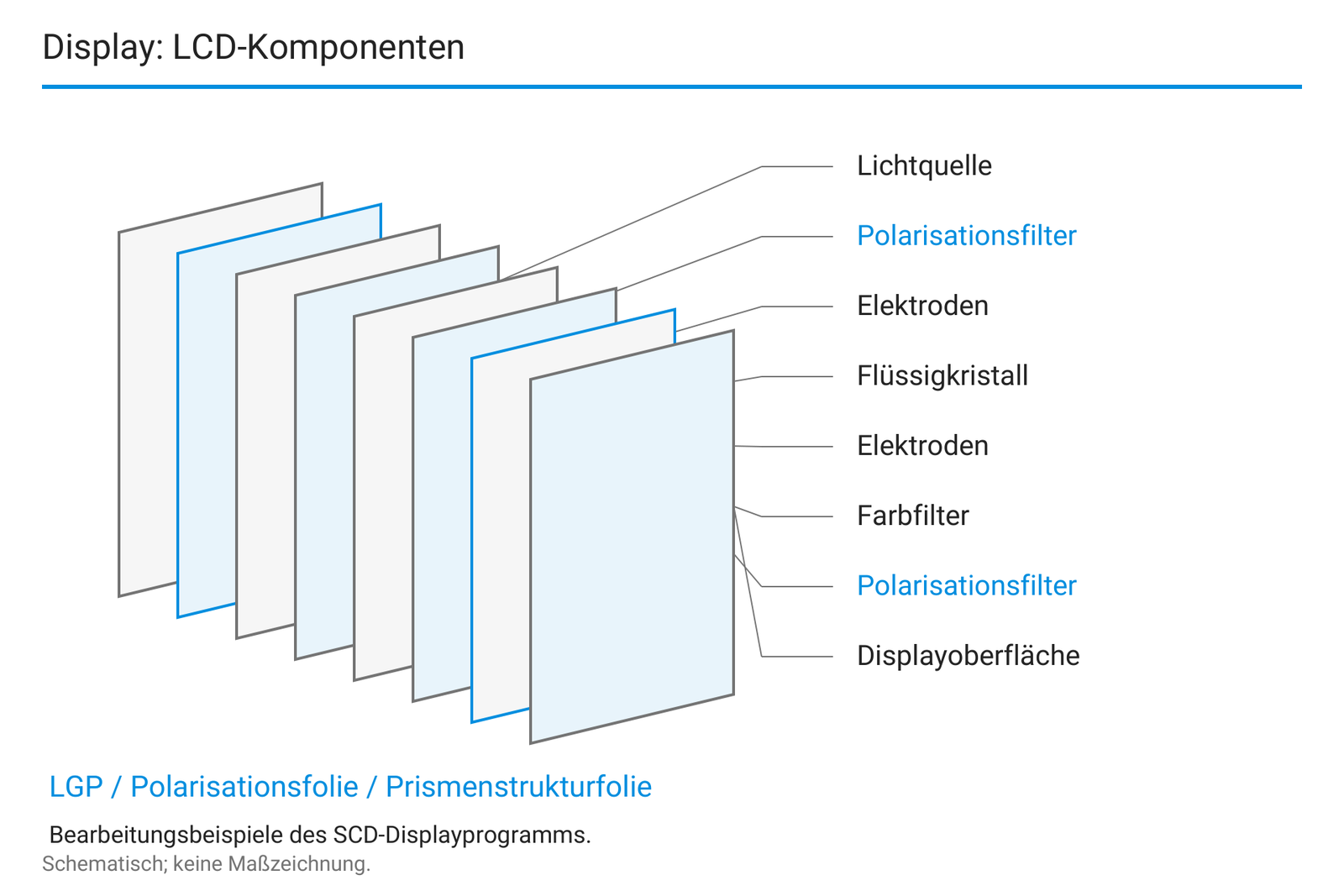

LCD-Komponenten und die SCD-Displayanwendungen.
LCD-Komponenten und die SCD-Displayanwendungen.

Zu diesem Kapitel anfragen

Mikrostrukturwerkzeuge: neun gezeigte Profilformen

EHWA bietet kundenspezifische SCD-Sonderwerkzeuge für die Struktur- und Musterbearbeitung an. Die gezeigten Formen gliedern sich in Radiusformen, Nutgeometrien und Prägeformen. Das Profil wird anhand der benötigten Struktur festgelegt.

Gruppe Gezeigte Ausführung
Radiusformen Kleiner Radius
Radiusformen Großer Radius
Radiusformen Radius zum Gravieren
Nutgeometrien V-Form
Nutgeometrien Mikronut
Nutgeometrien Nut mit Fase
Nutgeometrien Fase mit gerundeter Schneide
Prägeformen Abgewinkelte Stempelform
Prägeformen Konische Stempelform

Die Formbilder geben die Profilarten wieder. Sie enthalten keine verbindlichen Abmessungen; Radius, Winkel und Profilmaße werden zeichnungsbezogen festgelegt.

SCD-Profil: kleiner Radius.
SCD-Profil: kleiner Radius.
SCD-Profil: großer Radius.
SCD-Profil: großer Radius.
SCD-Profil: Gravurradius.
SCD-Profil: Gravurradius.
SCD-Profil: V-Form.
SCD-Profil: V-Form.
SCD-Profil: Mikronut.
SCD-Profil: Mikronut.
SCD-Profil: Nut mit Fase.
SCD-Profil: Nut mit Fase.
SCD-Profil: Fase mit gerundeter Schneide.
SCD-Profil: Fase mit gerundeter Schneide.
SCD-Prägeform: abgewinkelter Stempel.
SCD-Prägeform: abgewinkelter Stempel.
SCD-Prägeform: konischer Stempel.
SCD-Prägeform: konischer Stempel.

Zu diesem Kapitel anfragen

Brillenglasbearbeitung: Ausführungen für Satisloh und Schneider

Die SCD-Unterlage zeigt fünf maschinenbezogene Schneidplattenausführungen. Die Teilenummern und die beiden Schneider-Winkelvarianten bleiben getrennt erhalten. Vor der Werkzeugauslegung werden Aufnahme, Maschine und gewünschte Geometrie miteinander abgeglichen.

Maschinenzuordnung Teilenummer der Unterlage Schneide Radiusangabe Weitere Geometrie
Satisloh VFT 92-007-626 Monokristalliner Diamant R2.0 -
Satisloh 92-06-3012 Monokristalliner Diamant R2.0 -
Satisloh Keine Teilenummer gedruckt Monokristalliner Diamant R2.0 Zwei Bohrungen; 120° Window Angle
Schneider DB-07-2003 Monokristalliner Diamant R2.0 120° Window Angle
Schneider DB-07-2003 Monokristalliner Diamant R2.0 90° Window Angle

R2.0 wird als Radiusbezeichnung der Unterlage übernommen. Einheit und Passung werden mit der maßgeblichen Werkzeugzeichnung festgelegt. Die Maschinen- und Teilenummernzuordnung dokumentiert die EHWA-Ausführungsbeispiele.

Satisloh VFT: 92-007-626, R2.0.
Satisloh VFT: 92-007-626, R2.0.
Satisloh: 92-06-3012, R2.0.
Satisloh: 92-06-3012, R2.0.
Satisloh-Ausführung mit zwei Bohrungen: R2.0, 120° Window Angle.
Satisloh-Ausführung mit zwei Bohrungen: R2.0, 120° Window Angle.
Schneider DB-07-2003: R2.0, 120° Window Angle.
Schneider DB-07-2003: R2.0, 120° Window Angle.
Schneider DB-07-2003: R2.0, 90° Window Angle.
Schneider DB-07-2003: R2.0, 90° Window Angle.

Zu diesem Kapitel anfragen

Ergänzende GT-Kennungen für optische Linsen

Die ergänzende EHWA-Unterlage Q223 nennt drei GT-Kennungen für Brillengläser und Freiformlinsen. Sie führt eine Schneidenprüfung bei 800-facher Vergrößerung sowie Nachschleifservice an. Die Kennungen werden als eigene Quellenkarten erhalten.

Maschinenzuordnung EHWA-Kennung Beschreibung der Quellenkarte Hersteller-Teilenummer laut Quelle
Satisloh VFT GT-92-007-626 Monokristalline Schneidplatte; Drehschneide MCD, R2 mm 92-007-626
Schneider GT-DB-07-2003 Monokristalline Schneidplatte; 120° Included Angle Call Us (Quellfeld)
Schneider GT-DB-07-2004 Monokristalline Schneidplatte; 90° Included Angle Call Us (Quellfeld)

Die Satisloh-Quellenzeichnung zeigt 55°. Die GT-Karte bezeichnet den Radius ausdrücklich mit R2 mm. Die beiden Schneider-Karten verwenden die Bezeichnung Included Angle; Q269 beschriftet die Winkel der dortigen Ausführungen als Window Angle. Diese Quellenangaben bleiben getrennt und werden mit der maßgeblichen Werkzeugzeichnung abgeglichen. GT-DB-07-2004 wird nicht stillschweigend zur Hersteller-Teilenummer DB-07-2003 umbenannt.

Technische Grundlage: Q223, physische PDF-Seite 21. Die übrigen Inhalte dieser Messeunterlage gehören zum zusammengeführten Schneidwerkzeugprogramm.

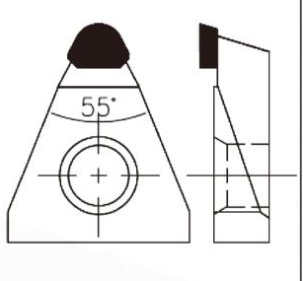

GT-92-007-626: Satisloh-VFT-Quellenzeichnung mit 55°.
GT-92-007-626: Satisloh-VFT-Quellenzeichnung mit 55°.

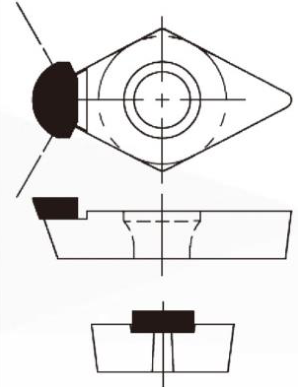

GT-DB-07-2003: Schneider-Quellenzeichnung.
GT-DB-07-2003: Schneider-Quellenzeichnung.

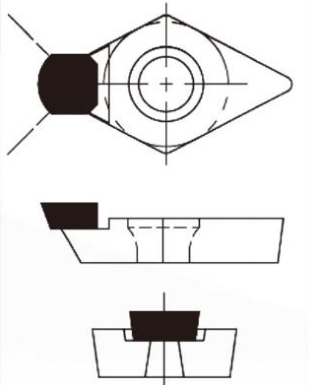

GT-DB-07-2004: Schneider-Quellenzeichnung.
GT-DB-07-2004: Schneider-Quellenzeichnung.

Zu diesem Kapitel anfragen

Allgemeine SCD-Geometrie und Ausführungscode

Die allgemeine SCD-Übersicht unterscheidet Diamant, Radius, eingeschlossenen Winkel, Freiwinkel, Freifläche, Schneidenwelligkeit und Plattenform. Das gedruckte Codebeispiel lautet N-R003-IA30-CA15-CY-WV01-D. Die einzelnen Felder werden bei der Anfrage mit der Zeichnung abgeglichen; die Zahlenverschlüsselung ist nicht für alle Felder eindeutig erläutert.

Merkmal Gedruckter Bereich oder Auswahl
Diamant Naturdiamant; Mono; SCVD
Standardradius 0.1 ≤ R ≤ 10
Sonderradius 0.0005 ≤ R < 0.1
Standard I.A. 30° ≤ I.A. ≤ 180°
Sonder I.A. I.A. <30°
Freiwinkel C.A. 0° ≤ C.A. ≤ 25°
Freifläche CY: zylindrisch; CO: konisch
Welligkeitsklassen ≤0.05 µm (50 nm); ≤0.1 µm (100 nm); ≤0.3 µm (300 nm); ≤1.0 µm; ≤2.0 µm
Form C 80°
Form D 55°
Form S 90°
Form T 60°
Form V 35°
Form X Sonderform

Die allgemeine Übersicht druckt bei den Radiusgrenzen keine Einheit. Die SPC-Tabelle ist eigenständig und nennt Millimeter. Für die Werkzeugbestellung wird deshalb die zugehörige Zeichnung mit Einheit verwendet.

EHWA beschreibt konische Freiflächen als Geometrie mit kreisförmiger Kontur und vergleichsweise schwächerer Schneidenstruktur; beim Nachschleifen verkleinert sich der Radius. Zylindrische Freiflächen werden mit elliptischem Effekt, vergleichsweise stärkerer Schneidenstruktur und gleichbleibendem Radius nach dem Nachschleifen beschrieben. Die Wahl richtet sich nach Konturziel und Nachbearbeitungsstrategie.

Konische Freiflächengeometrie.
Konische Freiflächengeometrie.
Zylindrische Freiflächengeometrie.
Zylindrische Freiflächengeometrie.

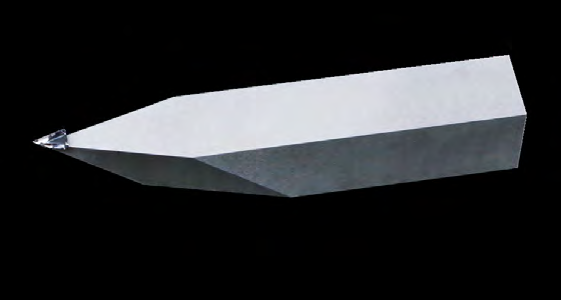

SCD-Vollwerkzeug als Ausführungsbeispiel.
SCD-Vollwerkzeug als Ausführungsbeispiel.
SCD-Schneidplatten als Ausführungsbeispiele.
SCD-Schneidplatten als Ausführungsbeispiele.

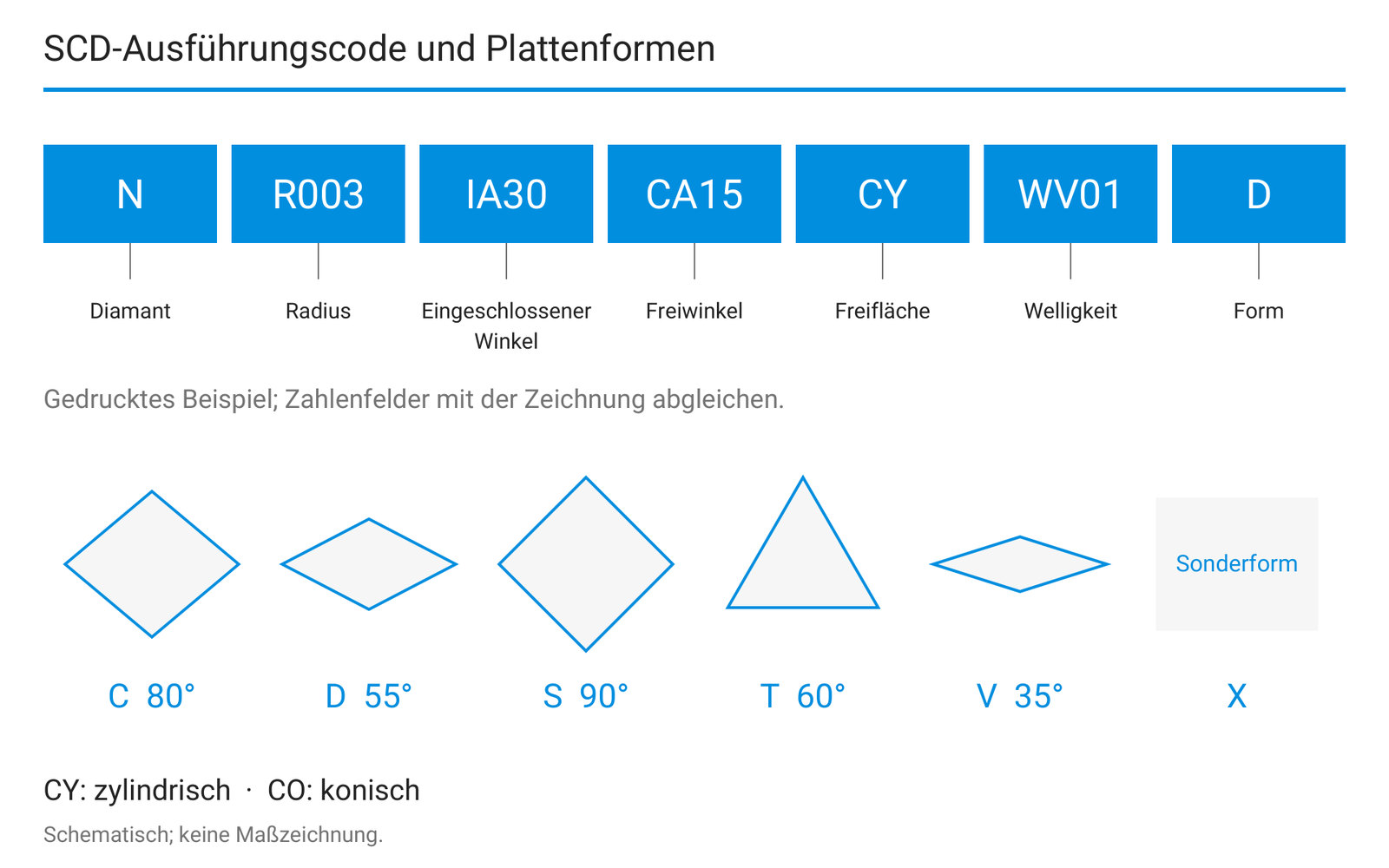

SCD-Codefelder und die Plattenformen C, D, S, T, V und X.
SCD-Codefelder und die Plattenformen C, D, S, T, V und X.

Zu diesem Kapitel anfragen

Schneiden- und Profilprüfung

EHWA nennt Mikroskopie, Rasterelektronenmikroskopie (SEM) und 3D-Messung für die Beurteilung von Konturgenauigkeit, Rauheit, Profil und weiteren Abmessungen. Die Schneidenprüfung zeigt Beispiele mit 50- und 500-facher Vergrößerung; anwendungsbezogene Merkmale nennen zusätzlich die Prüfung bei 1.000-facher Vergrößerung. Für rotierende Werkzeuge wird die Profilanalyse mit 3D-Messtechnik dargestellt.

Schneidenprüfung bei 50-facher Vergrößerung.
Schneidenprüfung bei 50-facher Vergrößerung.
Schneidenprüfung bei 500-facher Vergrößerung.
Schneidenprüfung bei 500-facher Vergrößerung.
Schneidenkontur: Prüfbeispiel 1.
Schneidenkontur: Prüfbeispiel 1.
Schneidenkontur: Prüfbeispiel 2.
Schneidenkontur: Prüfbeispiel 2.
Konturprüfung mit dem dargestellten Messprofil.
Konturprüfung mit dem dargestellten Messprofil.

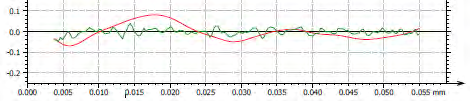

Prüfbeispiel für die Schneidenwelligkeit.
Prüfbeispiel für die Schneidenwelligkeit.
Profilprüfung eines rotierenden Werkzeugs: Beispiel 1.
Profilprüfung eines rotierenden Werkzeugs: Beispiel 1.
Profilprüfung eines rotierenden Werkzeugs: Beispiel 2.
Profilprüfung eines rotierenden Werkzeugs: Beispiel 2.
Rotierendes Werkzeug in der Prüfung.
Rotierendes Werkzeug in der Prüfung.
Messbeispiel für das Profil eines rotierenden Werkzeugs.
Messbeispiel für das Profil eines rotierenden Werkzeugs.

Zu diesem Kapitel anfragen

Ihre Präzisionsanwendung abstimmen

Für eine Anfrage helfen Werkstückzeichnung, Material, Härte (HRC / HRB / HB), Zielrauheit (Ra / Rz / Rmax), Maschinenhersteller, Aufnahme und Bearbeitungsverfahren. Ergänzen Sie Schnittgeschwindigkeit in m/min, Drehzahl in rev/min, Vorschub in mm/rev oder mm/min sowie Schnitttiefe in mm und die Anzahl der Bearbeitungspässe.

Beschreiben Sie kontinuierlichen oder unterbrochenen Schnitt; bei unterbrochenem Schnitt unterscheiden die EHWA-Anfragefelder leichte, mittlere und schwere Unterbrechung. Geben Sie Trockenbearbeitung oder interne beziehungsweise externe Kühlschmierstoffzufuhr an. Werkzeugstandzeit lässt sich mit Einsatzzeit und Stückzahl dokumentieren.

Die Werkzeuginformation umfasst Spezifikation, Vergleichswerkzeug, Schneidstoff und Schaft. Das SCD-Anfrageblatt nennt Naturdiamant, Mono und SCVD sowie PKD, PCBN, CVD und weitere Schneidstoffe; Schäfte aus Hartmetall, Stahl, Hartmetall/Stahl, SUS-Edelstahl, Titan oder weiteren Werkstoffen. Verfahren sind Drehen, Fräsen, Ausdrehen, Ein-/Abstechen, Reiben, Schaftfräsen, Bohren und Verschleißteilanwendungen; eine noch offene Verfahrenszuordnung kann gemeinsam festgelegt werden.

EHWA Europe: info@ehwadia.de · +49 6173 997780

Redaktionsstand: 14.10.2026. Technische Grundlage: EHWA SCD, 14 Seiten, Druckvermerk 2024.07. Frühere SCD-Fassungen und kurze SCD-/Wear-Parts-Übersichten wurden auf eigenständige Inhalte abgeglichen.

Zu diesem Kapitel anfragen

Fragen zur Werkzeugauswahl

Welche Diamantwerkzeuge eignen sich für die Linsenbearbeitung?

EHWA beschreibt SCD-Werkzeuge mit Naturdiamant, HPHT-Monodiamant und monokristallinem CVD-Diamant für Kontaktlinsen, Intraokularlinsen und Kunststoff-Asphären. Schneidenkontur, Radius, Winkel und Aufnahme werden gemeinsam mit der Bearbeitungsaufgabe abgestimmt.

Enthält der SCD-Katalog Werkzeuge für Satisloh und Schneider?

Ja. Die Ausführungsübersicht enthält maschinenbezogene SCD-Schneidplatten und GT-Karten für Satisloh und Schneider. Teilenummer, Radiusbezeichnung und die jeweiligen Winkel stehen getrennt in den Tabellen; die passende Aufnahme wird anhand der Werkzeugzeichnung abgestimmt.
