Beschichtete PCBN-Sorte für Lagerstahl
EHWA DIAMOND - seit 1975
Kontinuierlichen Schnitt an Lagerstahl abstimmen

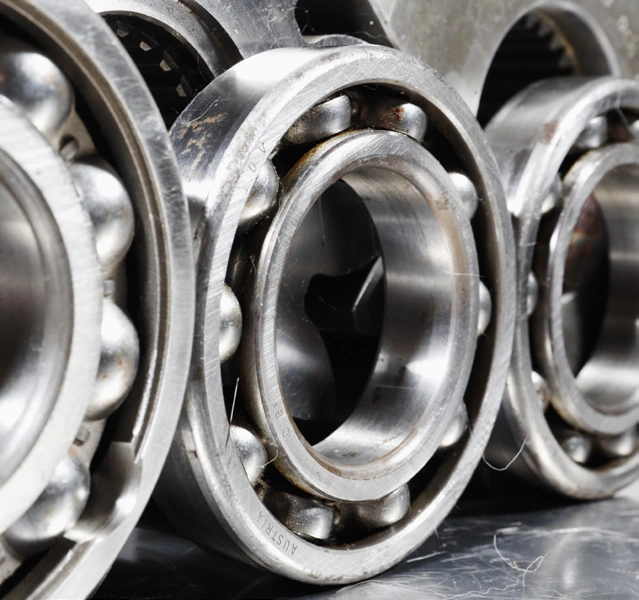

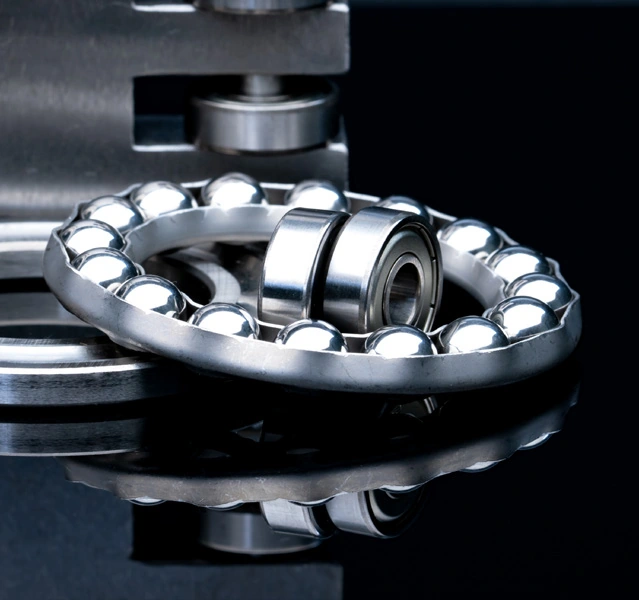

EBC16S ist eine beschichtete PCBN-Sorte mit niedrigem CBN-Gehalt für den kontinuierlichen Schnitt an Lagerstahl. EHWA nennt SUJ2 und 100Cr6 als Anwendungen und beschreibt die Sorte als leistungsfähig auch unter anspruchsvollen Bearbeitungsbedingungen. Die Wahl der Schneidkante und Schnittbedingungen wird auf Werkstoffzustand, Bauteilgeometrie und Oberflächenziel abgestimmt.

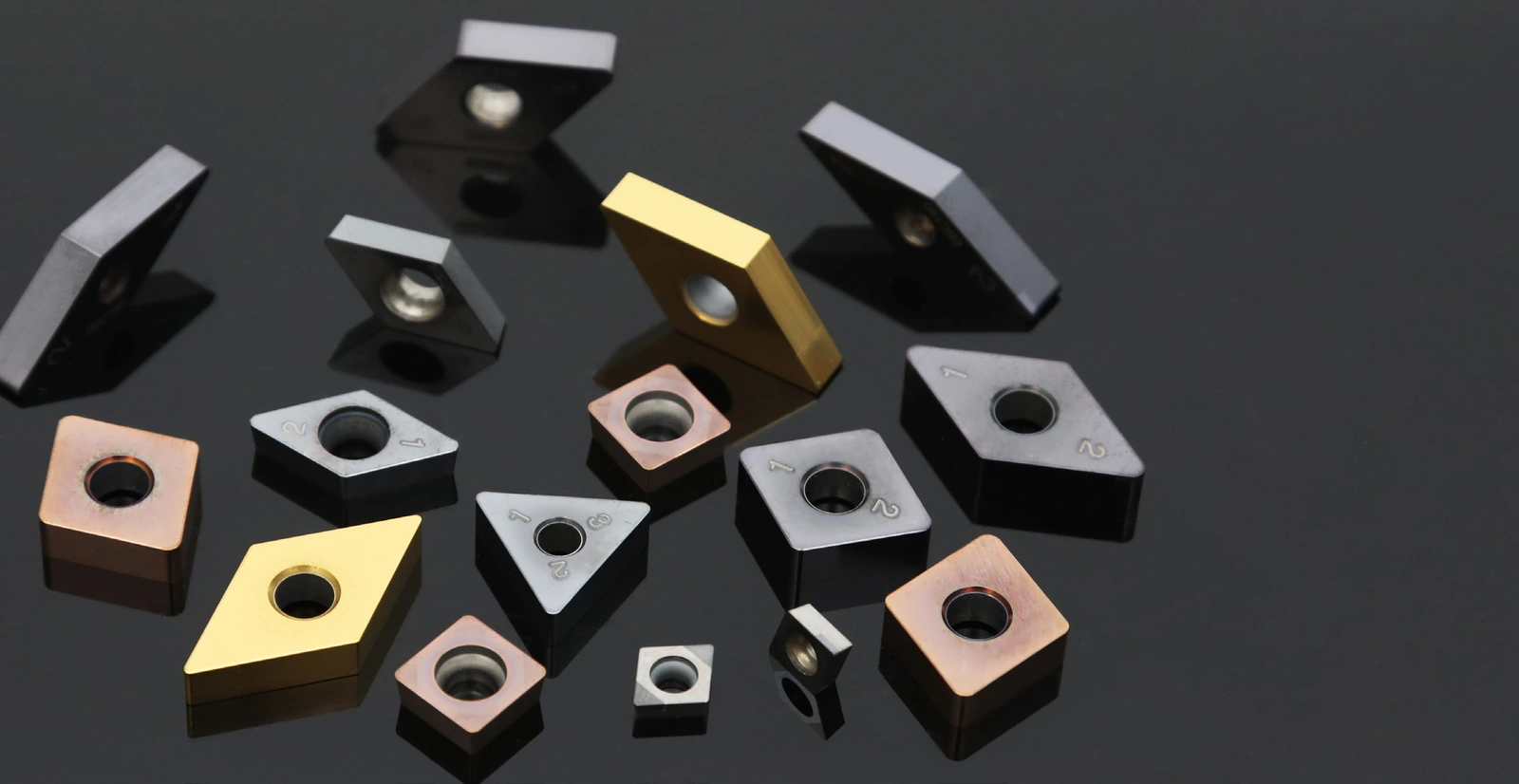

Die Produktbilder zeigen mehrere Plattenformen; konkrete Bestellcodes, Plattenabmessungen, Beschichtungszusammensetzung und ein zahlenmäßiger CBN-Anteil sind im Datenblatt nicht angegeben. EBC16S bleibt die Sortenbezeichnung.

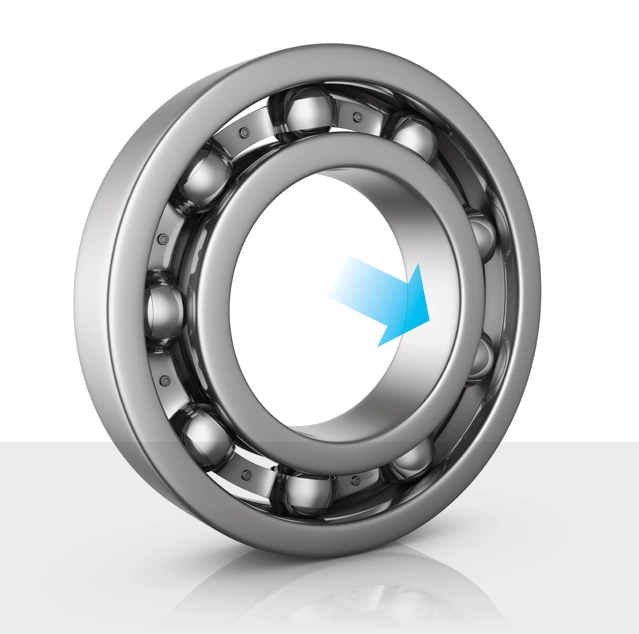

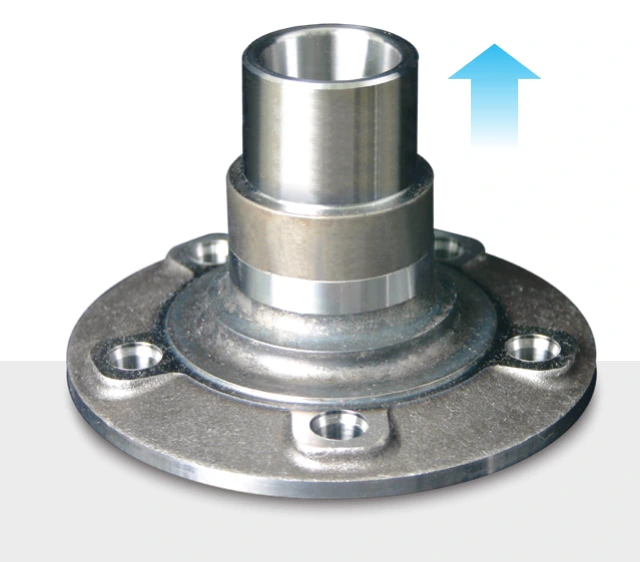

Zwei Schnittbeispiele an SUJ2
Beide Beispiele betreffen einen kontinuierlichen Nassschnitt. Die Schnittdaten bleiben den jeweiligen Beispielen zugeordnet.
| Schnittmerkmal | Beispiel 1 | Beispiel 2 |
|---|---|---|
| Werkstoff | SUJ2 | SUJ2 |
| Schnittgeschwindigkeit | 220 m/min | 200 m/min |
| Vorschub | 0,15 bis 0,22 mm/U | 0,20 mm/U |
| Schnitttiefe ap | 0,10 bis 0,20 mm | 0,10 bis 0,15 mm |
| Kühlschmierstoffzufuhr | nass | nass |
| Schnittart | kontinuierlich | kontinuierlich |
Vergleichsdarstellung aus den Schnittbeispielen

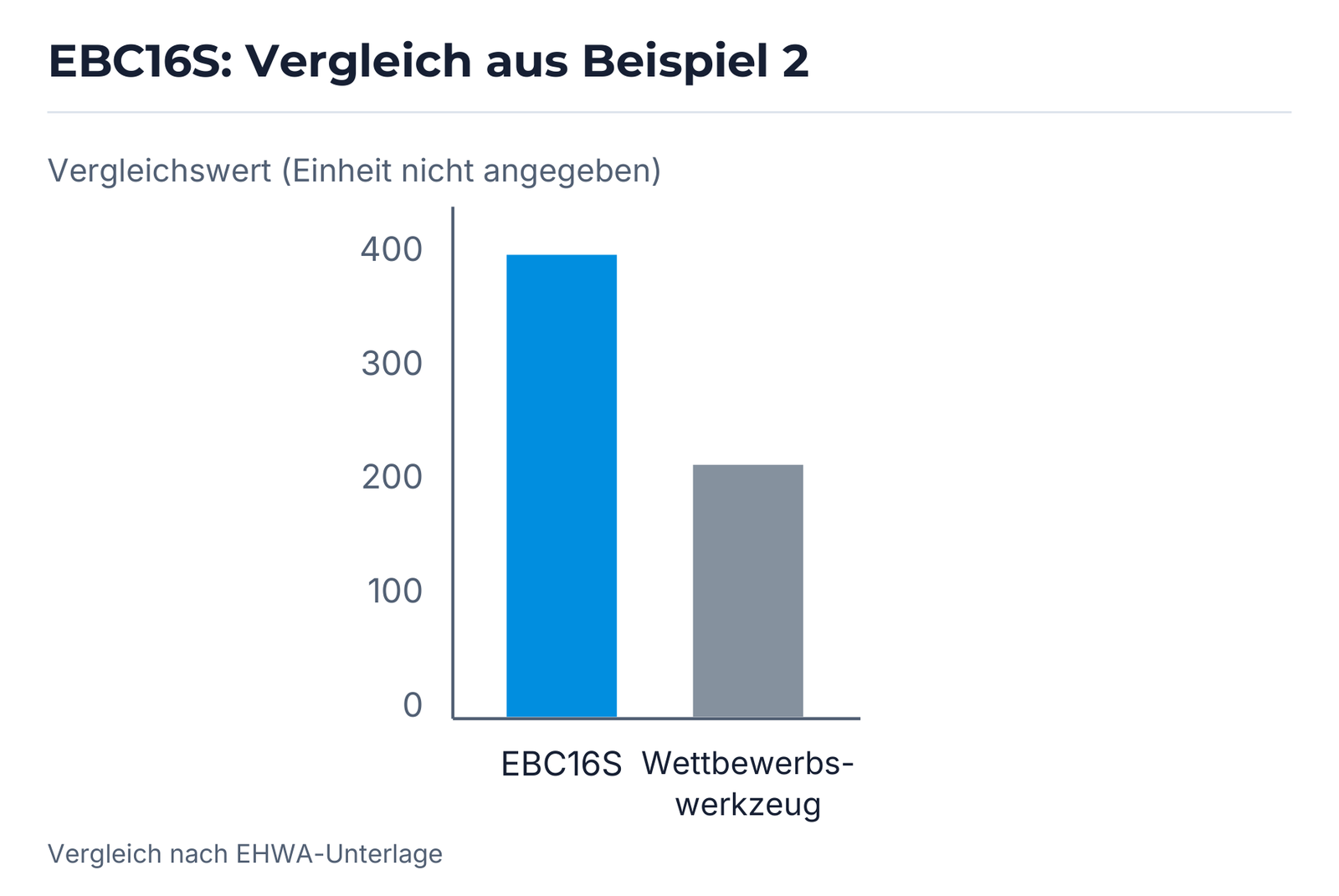

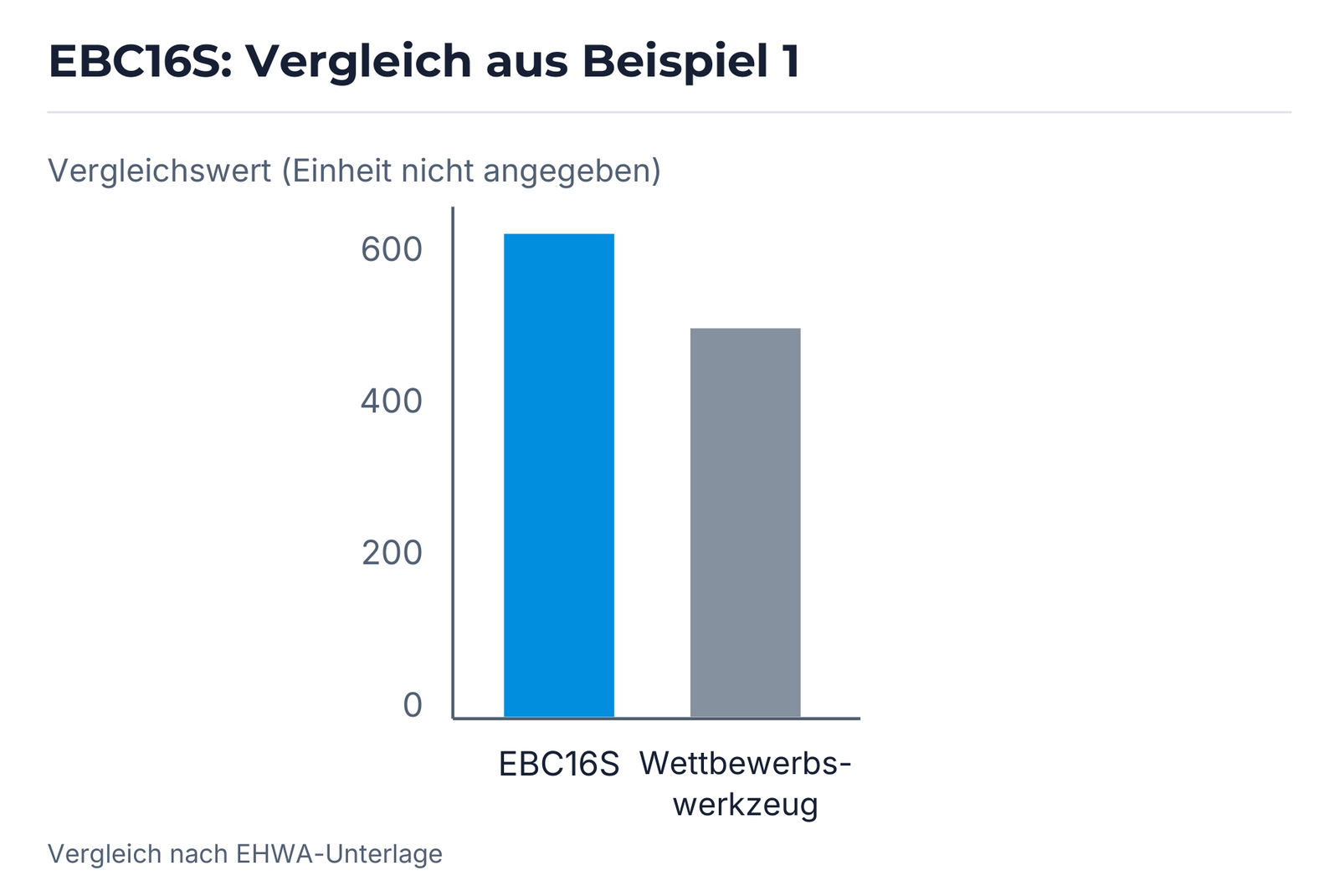

Die EHWA-Diagramme stellen EBC16S jeweils einem nicht näher bezeichneten Wettbewerbswerkzeug gegenüber. In beiden Fällen ist der EBC16S-Balken höher. Die erste Vergleichsachse zeigt 0, 200, 400 und 600; die zweite 0, 100, 200, 300 und 400. Eine Achseneinheit und exakte Zahlenbeschriftungen der Balken fehlen. Die Darstellungen werden daher ohne Umdeutung in Stückzahl, Minuten oder einen prozentualen Standzeitvorteil wiedergegeben.
Die Diagramme gehören zu den beiden angegebenen SUJ2-Versuchen. Die Schnittdaten sind Anwendungsbeispiele und keine allgemeine Einstelltabelle für jede Bearbeitung von SUJ2 oder 100Cr6.
Ihre Lagerstahlbearbeitung besprechen
Nennen Sie Werkstoff und Härte, Bauteilzeichnung, vorhandene Plattenform und Schneidkantenausführung, Maschine sowie Kühlschmierstoffführung. Ergänzen Sie Schnittgeschwindigkeit, Vorschub, Schnitttiefe, Oberflächenziel und bisherige Werkzeugnutzung. Damit lässt sich EBC16S auf Ihren kontinuierlichen Schnitt abstimmen.
EHWA Europe: info@ehwadia.de · +49 6173 997780
Redaktionsstand: 13.10.2026. Technische Grundlage: vollständiges EHWA-Datenblatt EBC16S für Lagerstahl, eine Seite.
