EHWA verbindet Kunstharz-, Metall- und Keramikbindungen mit der erforderlichen Schleifaufgabe. Für HSS-Walzen stehen CBN-Scheiben im Mittelpunkt; für Hartmetallwalzen zeigt das Programm Diamantscheiben. Form, Körnung, Härte, Konzentration und Bindung werden zusammen mit Maschine, Walzenwerkstoff und Oberflächenziel festgelegt.
CBN für anspruchsvolle Walzenwerkstoffe
Die EHWA-Unterlage beschreibt CBN-Scheiben für harte und schwer zu bearbeitende Walzenwerkstoffe. Ziele sind kürzere Schleifzeiten, gleichmäßige Oberflächen, stabile Formhaltung und längere nutzbare Standzeit. Die Herstellerdarstellung nennt eine 5- bis 10-fache Nutzungsdauer gegenüber konventionellen Scheiben; die tatsächliche Beziehung hängt von Werkstoff, Prozess und Scheibenauslegung ab. Versuchsbedingungen für diese allgemeine Aussage sind nicht genannt.

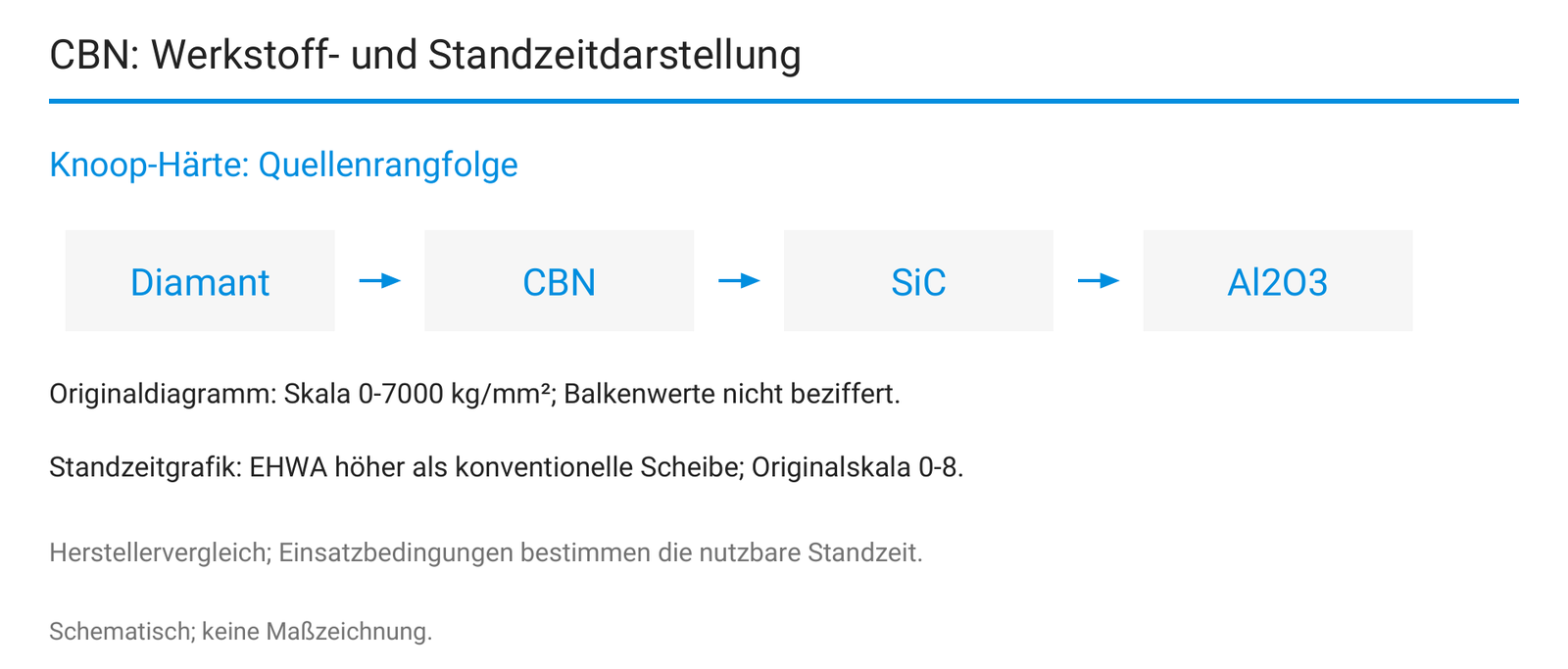

Die Härtegrafik ordnet Diamant vor CBN, SiC und Al2O3 ein. Ihre Skala lautet 0-7000 kg/mm², ohne gedruckte Zahlenwerte an den Balken. Die Standzeitdarstellung zeigt EHWA oberhalb einer konventionellen Scheibe auf einer Skala von 0-8 ohne bezeichnete Einheit. Diese Darstellungen ergänzen die konkreten, separat beschriebenen Versuche.
Technische Grundlage: Q246, Seite 3.

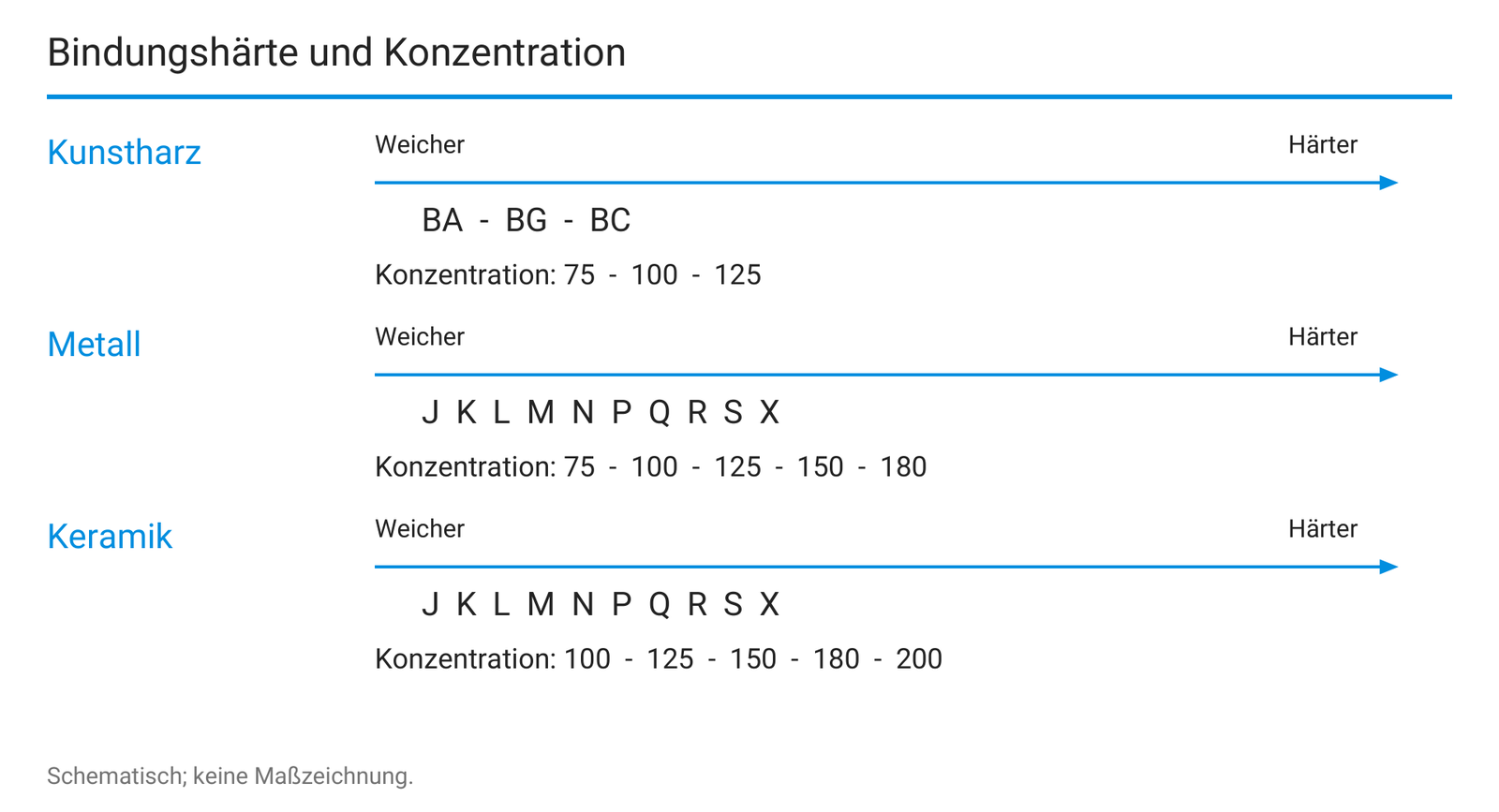

Härtefolge und Konzentrationsauswahl
Die folgenden Folgen zeigen die relative Quellenordnung von weich nach hart und die aufgeführten Konzentrationsklassen. Sie sind Auswahlmerkmale; eine physikalische Härtezahl wird daraus nicht abgeleitet.
| Bindungsfamilie | Quellenfolge weich bis hart | Konzentrationsklassen |
|---|---|---|
| Kunstharz | BA - BG - BC | 75 / 100 / 125 |
| Metall | J / K / L / M / N / P / Q / R / S / X | 75 / 100 / 125 / 150 / 180 |
| Keramik | J / K / L / M / N / P / Q / R / S / X | 100 / 125 / 150 / 180 / 200 |
Technische Grundlage: Q240 S6 und Q246 S2.
Schleifvermögen, Standzeit und Gefüge

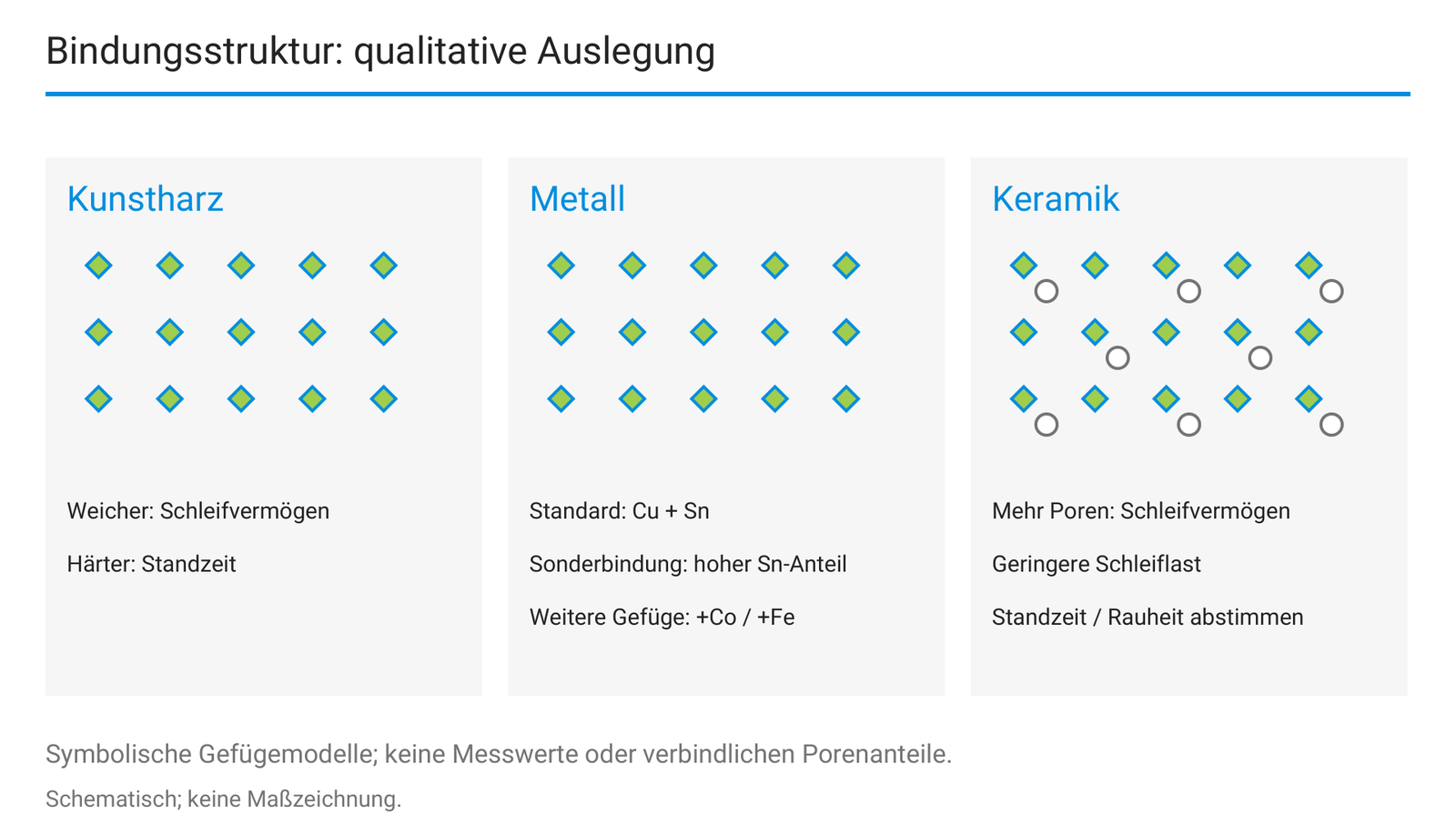

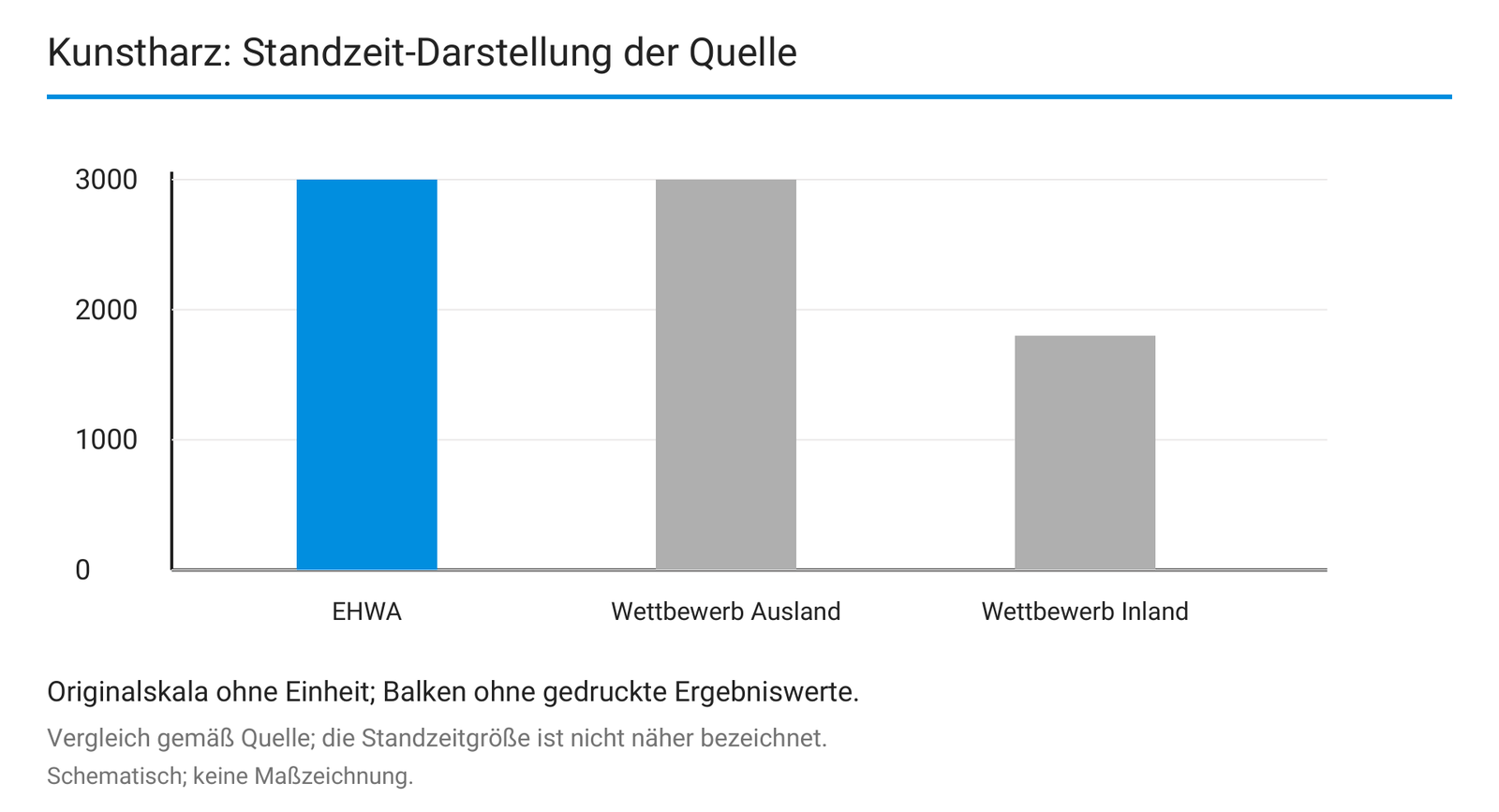

Bei Kunstharzbindungen werden Harz und Füllstoffe auf Schleifvermögen und Standzeit abgestimmt. Die Quelle zeigt weichere und härtere Gefüge als qualitative Auswahlhilfe. Metallbindungen basieren unter anderem auf Kupfer und Zinn; die Quelle zeigt eine Standardstruktur Cu+Sn, eine Sonderbindung mit hohem Zinnanteil sowie Gefügevarianten mit Co und Fe.
Keramikbindungen verbinden Steifigkeit mit einer einstellbaren Porenstruktur. Die Herstellerdarstellung verbindet höhere Porosität mit gutem Schleifvermögen und geringerer Schleiflast. Standzeit und Oberflächenrauheit werden gemeinsam mit der konkreten Bindungsstruktur abgestimmt. Die Gefügebilder und Wirkmodelle enthalten keine zusätzlichen Porenanteile oder gemessenen Prozentwerte.
Technische Grundlage: Q240, Seiten 3-5.
Walzenschleifen: Spezifikation und Bindungsauswahl

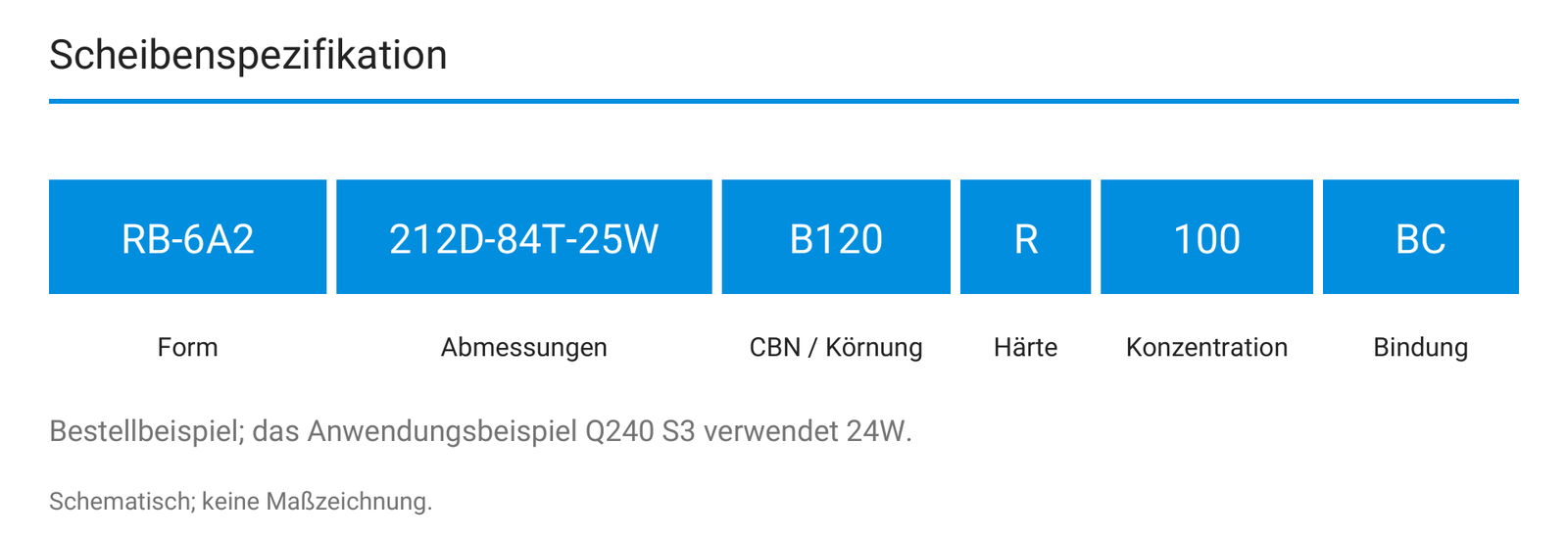

Das Beispiel RB-6A2, 212D-84T-25W, B120R100BC trennt Form, Abmessungen, CBN-Körnung, Härte, Konzentration und Bindung. Die folgenden Bewertungen sind relative Katalogbewertungen und keine Messwerte. Q240 bewertet MB2 bei der Standzeit mit vier Sternen, Q246 mit drei; beide Quellenstände bleiben getrennt erhalten.
| Bindung | Charakteristik | Schleifvermögen [Sterne] | Standzeit [Sterne] |
|---|---|---|---|
| BA | Gute Oberfläche | 4 | 2 |
| BG | Allgemein | 4 | 3 |
| BC | Hohe Standzeit | 2 | 5 |
| MA | Allgemein | 4 | 3 |
| MB2 (Q240) | Allgemein | 5 | 4 |
| MB2 (Q246) | Allgemein | 5 | 3 |
| MG | Hohe Standzeit | 3 | 5 |
| VB | Allgemein | 4 | 4 |
| VBT | Hoher Vorschub | 5 | 2 |
| VE | Hohe Standzeit | 2 | 5 |
Technische Grundlage: Q240, Seite 6.
Kunstharzbindung: Anwendungsbeispiel an HSS-Walzen
Kunstharzbindungen aus Phenolharz oder Polyimid werden mit Füllstoffen auf die Anwendung abgestimmt. Gute Schleiffähigkeit sowie einfaches Profilieren und Abrichten unterstützen die Oberflächengüte. Das Beispiel hat 24W; das getrennte Bestellbeispiel hat 25W.
| Parameter | Quellwert |
|---|---|
| Scheibenmaße | RB-6A2, 212D-84T-24W |
| Spezifikation | B120R100B |
| Werkstück | Fertigwalzwerk |
| Werkstoff | HSS (Schnellarbeitsstahl) |
| Maschine | On-Line RSM |
| MPM | 1000 |
| Druck | 45-53 kgf/cm² |
| Abweichung beim Walzenschleifen | <5 µm |
Technische Grundlage: Q240, Seite 3.
Metallbindung: Diamant für Hartmetallwalzen
Metallbindungen nutzen Metallpulver als Bindungsmatrix. Formhaltigkeit und Verschleißbeständigkeit unterstützen profilgenaues Schleifen. Das Hartmetallbeispiel ist ausdrücklich ein Diamantwerkzeug; es wird trotz der CBN-Kapitelüberschrift getrennt zugeordnet.
| Parameter | Quellwert |
|---|---|
| Scheibenmaße | MD-14FF1, 200D-20T-15U-9R-3X-127H |
| Spezifikation | D120L100MA |
| Werkstück | Hartmetallwalze |
| Werkstoff | Wolframkarbid |
Technische Grundlage: Q240, Seite 4.

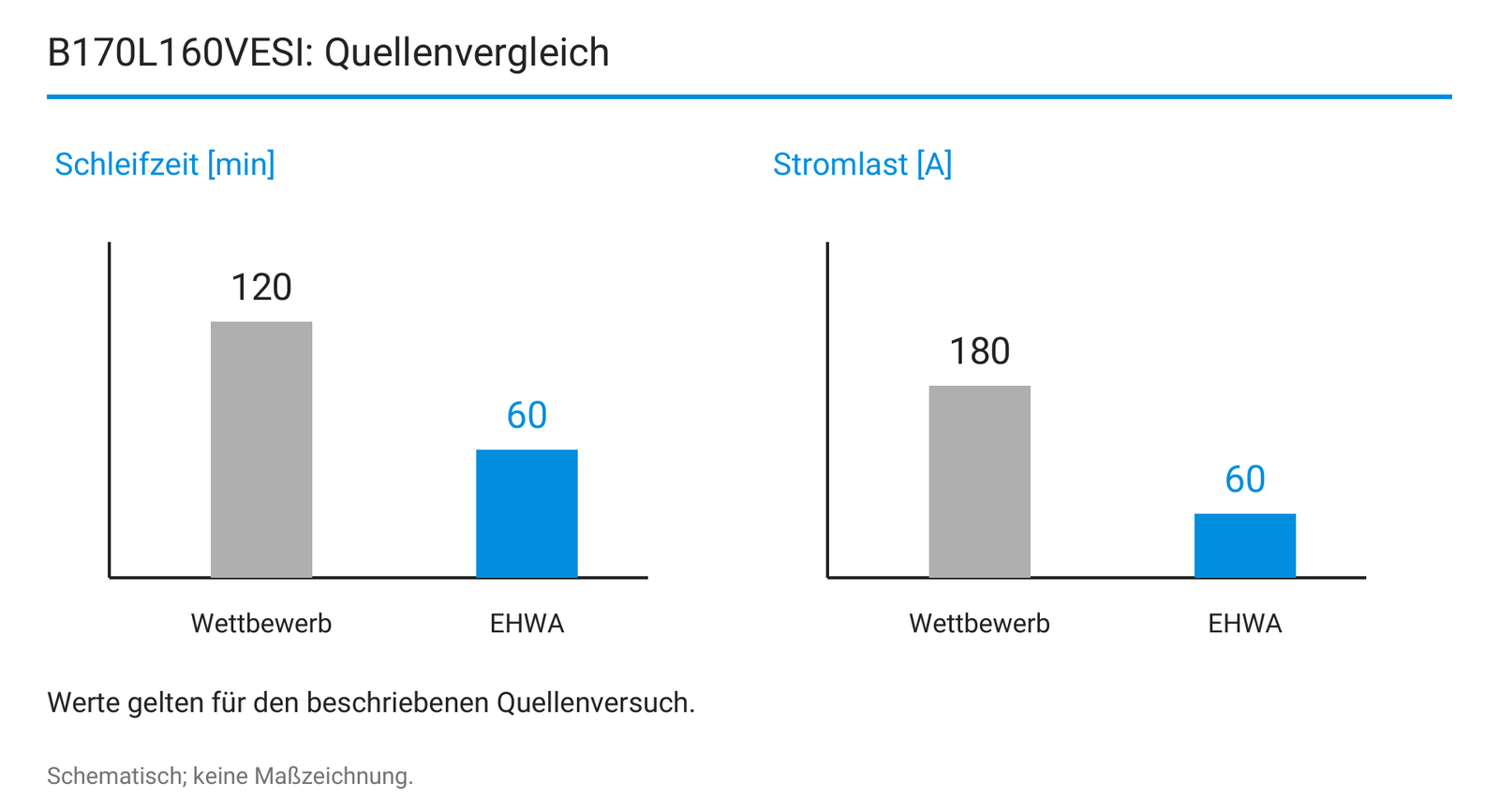

Keramikbindung: dokumentierter Vergleich B170L160VESI
Die keramische Bindung verbindet hohe Steifigkeit mit einer einstellbaren Porenstruktur. Der dokumentierte Vergleich betrifft das folgende Walzenschleifsetup. Zahlen gelten für dieses Beispiel.
| Parameter | Wert |
|---|---|
| Scheibenmaße | VB-1A1, 910D-100T-5X-304.5H |
| Spezifikation | B170L160VESI |
| Werkstück / Werkstoff | Fertigwalzwerk / HSS |
| Maschine | WALDRICH SIEGEN |
| Aufmaß | 0.45-0.60 mm |
| Scheibengeschwindigkeit | 30-36 m/s |
| Werkstückdrehzahl | 25-30 rpm |
| Tischvorschub | 2300-2800 mm/min |
| Zustellung (Quellfeld Distance Infeed) | 10-20 (Einheit nicht eindeutig gedruckt) |
| Schleifzeit: Wettbewerb / EHWA | 120 / 60 min |
| Stromlast: Wettbewerb / EHWA | 180 / 60 A |
Technische Grundlage: Q240, Seite 5.
Keramikbindung: drei Modellvarianten B80P160VESI
Dieses eigene Walzenschleifbeispiel verwendet B80P160VESI. Die Quellen Q227 und Q246 zeigen für E610 unterschiedliche Scheibenbreiten: 100T beziehungsweise 50T. Diese Varianten werden nicht ohne Herstellerbeleg vereinheitlicht.
| Modell | Abmessungen | Quelle |
|---|---|---|
| VB-CBN WHEEL-E910 | VB-1A1, 910D-100T-5X-304.5H | Q227/Q246 p6 |
| VB-CBN WHEEL-E760 | VB-1A1, 760D-100T-10X-304.8H | Q227/Q246 p6 |
| VB-CBN WHEEL-E610 | VB-1A1, 610D-50T-5X-203.2H | Q246 p6 |
| VB-CBN WHEEL-E610 | VB-1A1, 610D-100T-5X-203.2H | Q227 p6 |
Technische Grundlage: Q246, Seite 6.
B80P160VESI: Arbeitsbedingungen und Quellvergleich

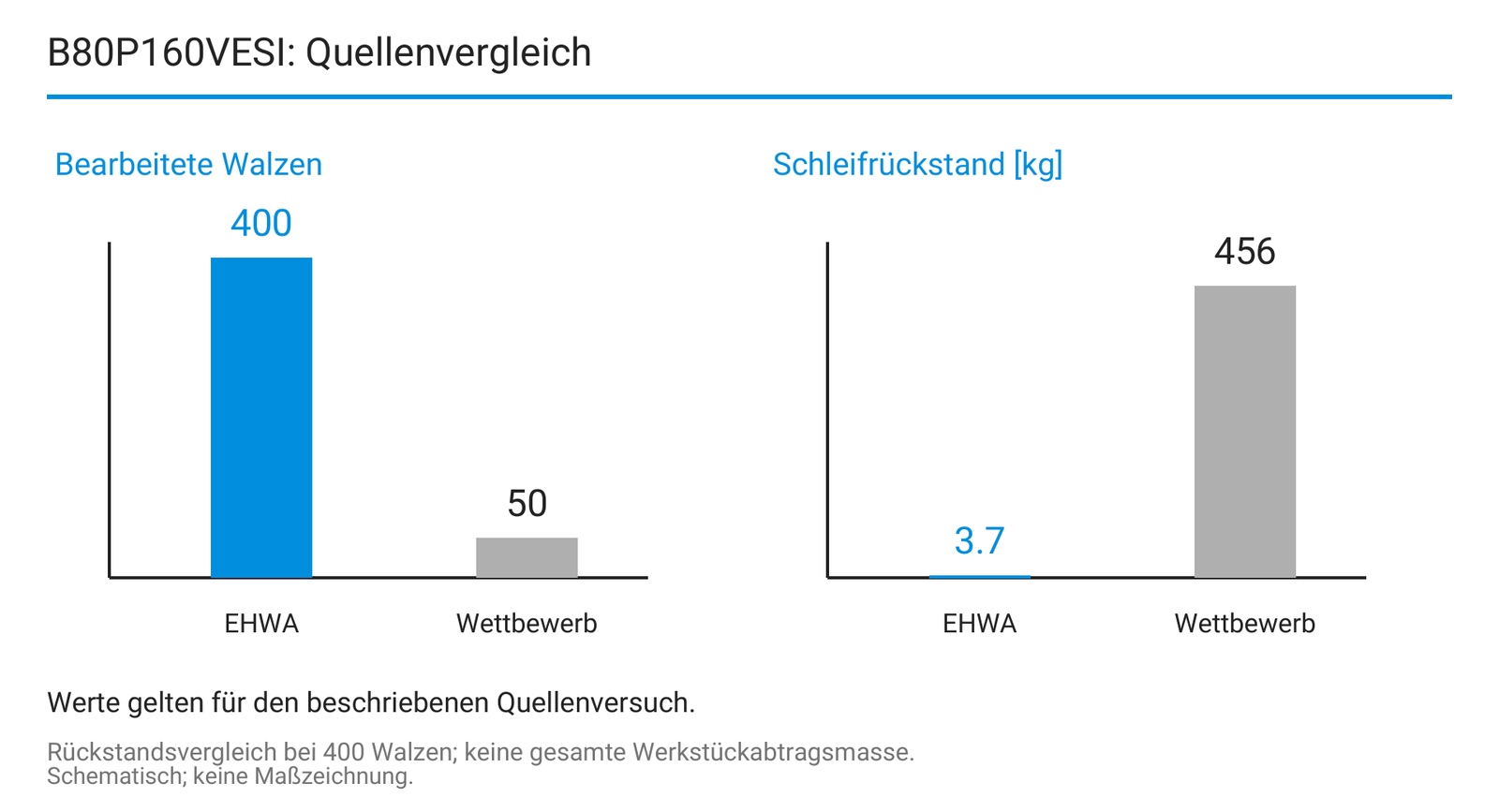

Die Versuchsdaten werden getrennt vom älteren B170L160VESI-Vergleich dargestellt. Das Diagramm zählt 400 bearbeitete Walzen bei EHWA gegenüber 50 beim Wettbewerber. Ein weiterer Vergleich nennt 3,7 gegenüber 456 kg quellenbenannten Schleifrückstand bei 400 bearbeiteten Walzen. Diese Größe wird nicht als gesamte abgetragene Werkstückmasse interpretiert.
| Parameter | Wert |
|---|---|
| Spezifikation | B80P160VESI |
| Werkstück / Werkstoff | Fertigwalzwerk / HSS |
| Maschine | WALDRICH SIEGEN |
| Aufmaß | 0.45-0.60 mm |
| Scheibengeschwindigkeit | 24-36 m/s |
| Walzendrehzahl | 26-38 rpm |
| Tischvorschub | 2300-2800 mm/min |
| Kontinuierliche Zustellung | 1-6 µm |
| Bearbeitete Walzen: EHWA / Wettbewerb | 400 / 50 |
| Schleifrückstand: EHWA / Wettbewerb | 3.7 / 456 kg |
Technische Grundlage: Q246, Seite 6.
Abrichtgerät EHWA Dressing Tool 100A
Das Gerät dient zum Profilieren und Abrichten keramisch gebundener CBN-Scheiben. EHWA beschreibt kürzere Rüstzeiten, stabile Oberflächenqualität und eine bessere Nutzung der Scheibe. Die Gerätetabelle behält ihre gedruckten Werte; die Leistung ist als 200 W angegeben, obwohl die Spaltenüberschrift kW nennt.
| Geräteparameter | Quellwert |
|---|---|
| Versorgung | DC 220 V |
| Antrieb | Direct Coupler |
| Drehzahl | 3000 rpm |
| Maximaler Abrichtscheibendurchmesser | 125D |
| Länge | 350L |
| Maximale Werkstückgröße | 910D-100T |
| Leistung | 200 W (BLDC) |
| Modell / Marke | EHWA Dressing Tool 100A |
| Option | Mit Steuerung |
| Anwendung | Für keramisch gebundene CBN-Scheiben |
Technische Grundlage: Q246, Seite 7.
Zusätzliche konkrete Messkontakt-Ausführung

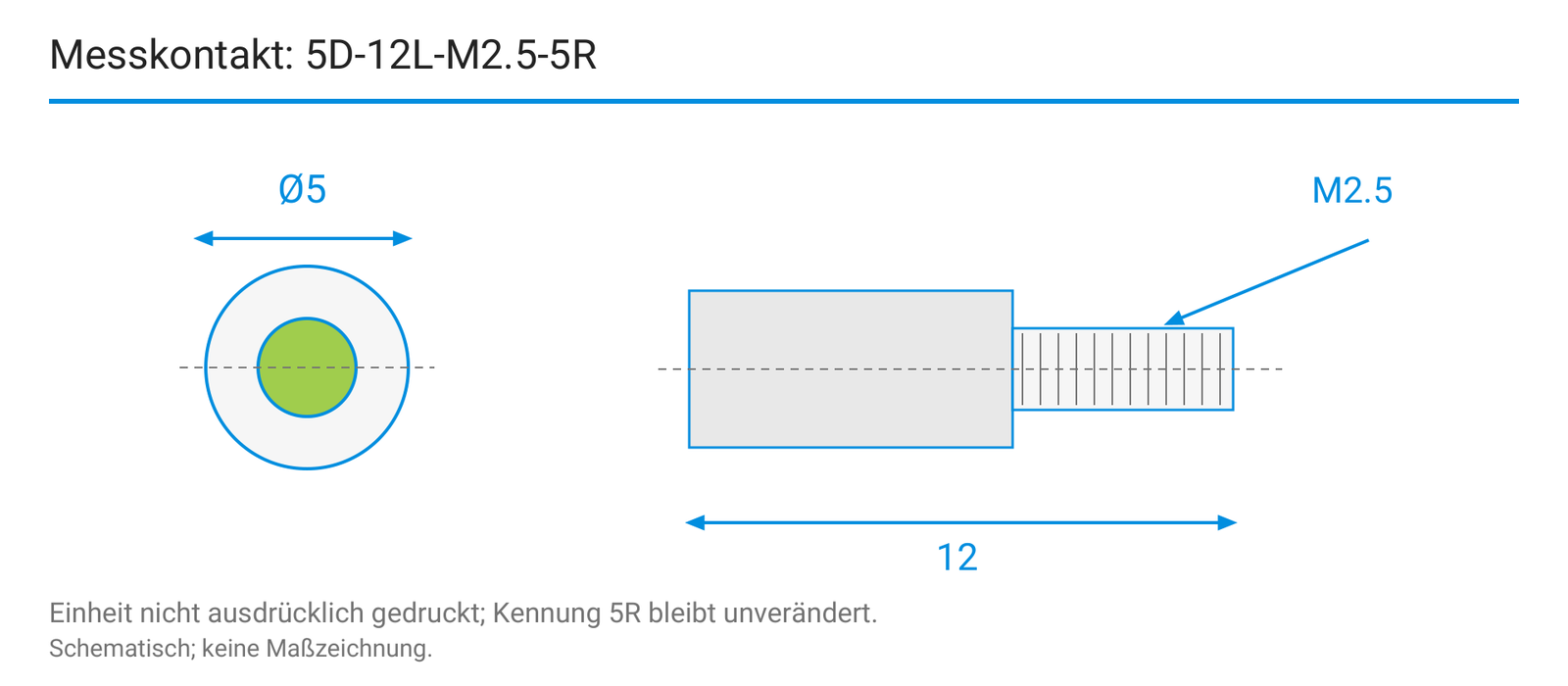

Die Quelle zeigt Messkontakte aus Naturdiamant, PKD oder Hartmetall sowie Rubintaster. Die drei Rubintaster-Codes sind bereits im Schneidwerkzeug-Vollkatalog enthalten. Ergänzt wird die konkrete Kontaktgeometrie 5D-12L-M2.5-5R.
| Produkt | Spezifikation | Zeichnungsmaße |
|---|---|---|
| Diamant-Messkontakt | 5D-12L-M2.5-5R | Ø5; Länge 12; M2.5; Quellenkennung 5R |
Technische Grundlage: Q246, Seite 9.

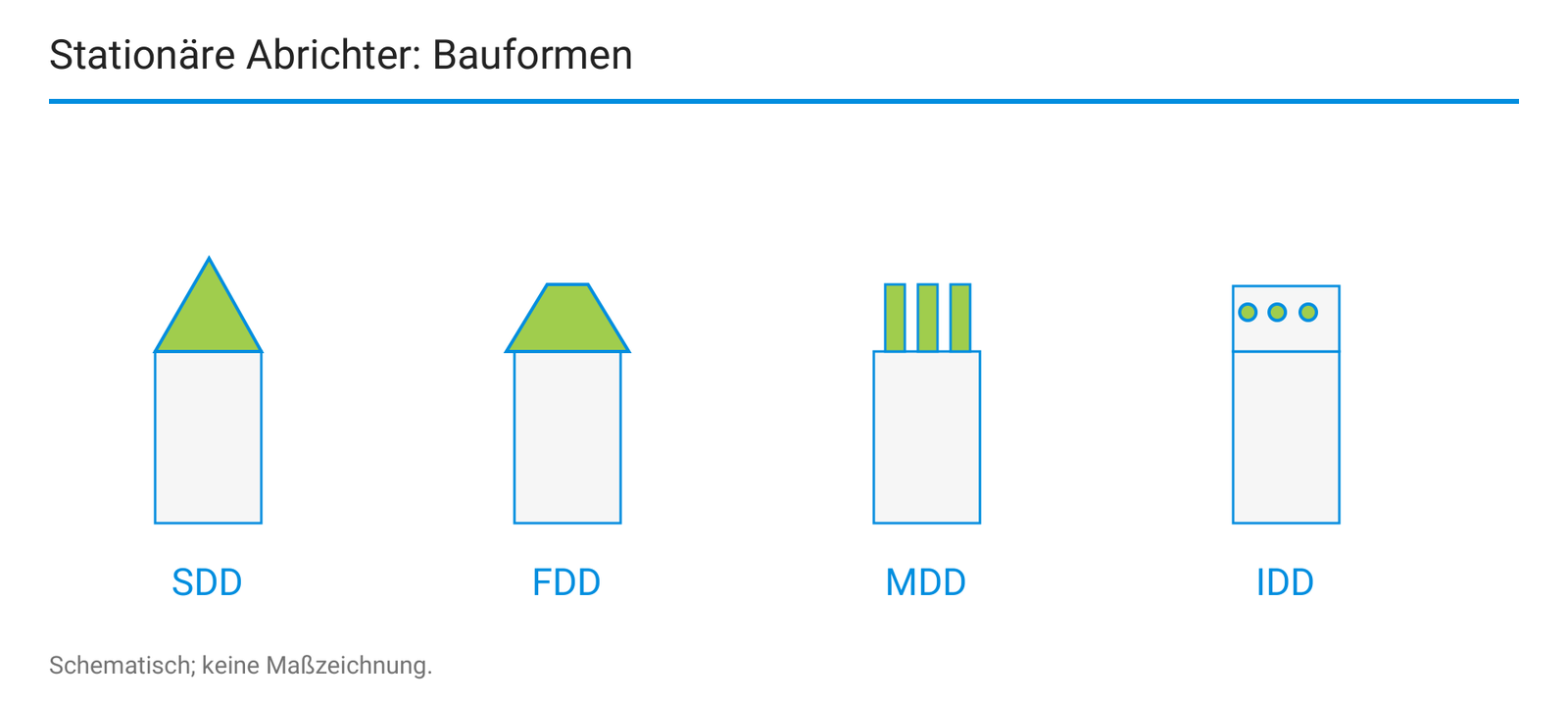

Zusätzliche Abmessungen stationärer Diamantabrichter
SDD, FDD, MDD und IDD werden im allgemeinen Schleifprogramm bereits erläutert. Diese Quelle ergänzt konkrete Kristallformen, Karatbereiche und CVD-Stababmessungen. Größen gehören zur jeweiligen Abrichterausführung.
| Ausführung | Diamant / Form | Maß- oder Karatbereich |
|---|---|---|
| SDD Naturdiamant | A Oktaeder; B Dodekaeder | 1/30-1 ct |
| SDD synthetisch | F Monokristall; G CVD | 0.6 x 0.6 x 3; 0.8 x 0.8 x 3; 1.0 x 1.0 x 3; 1.5 x 1.5 x 3 mm |
| FDD Dachform | D Maccle; E Form; F Monokristall; G CVD; H PCD | 1/4-3/4 ct |
| FDD Meißelform | D Maccle; E Form; F Monokristall; G CVD | 1/4-3/4 ct |
| FDD Kegelform | C länglicher Diamant; G CVD | 1/4-1/2 ct |
| MDD Plättchenform | CVD | 0.4 x 0.4 x 5; 0.6 x 0.6 x 5; 0.8 x 0.8 x 3; 0.8 x 0.8 x 6; 1.0 x 1.0 x 3 mm |
| MDD Plättchenform | Länglicher Diamant | 1/80-1/20 ct |
| MDD Naturdiamant | A Oktaeder; B Dodekaeder | 1/30-1/3 ct |
| IDD | Imprägniert; Zenesis-Muster | Mesh #14-#140 |
Technische Grundlage: Q246, Seite 8.
Weitere Kunstharz-Modellvarianten E210
Die neuere Quelle führt zwei zusätzliche Modellvarianten mit B120R100B. Gegenüber dem älteren 212D-84T-24W-Beispiel werden die 210D-Ausführungen und ihre Breiten gesondert erhalten.
| Modell | Form / Maß | Spezifikation |
|---|---|---|
| RB-ORG-E210 | RB-6A2, 210D-37W | B120R100B |
| RB-ORP-E210 | RB-6A2, 210D-25W | B120R100B |
| Weitere Versuchsangabe | Quellenwert |
|---|---|
| Werkstück / Werkstoff | Fertigwalzwerk / HSS |
| Maschine | On-Line roll grinder |
| MPM | 1000 |
| Druck | 45-53 kgf/cm² |
Technische Grundlage: Q246, Seite 4.
Ihre Anwendung abstimmen
Nennen Sie Walzenwerkstoff, Härte, Profilzeichnung, Maschine und vorhandene Scheibenspezifikation. Ergänzen Sie Aufmaß, Geschwindigkeiten, Zustellung, Kühlschmierstoff und geforderte Oberfläche. Bei Abrichtgerät und Messkontakt werden Aufnahme, Versorgung und Zeichnungsmaße gemeinsam festgelegt.
