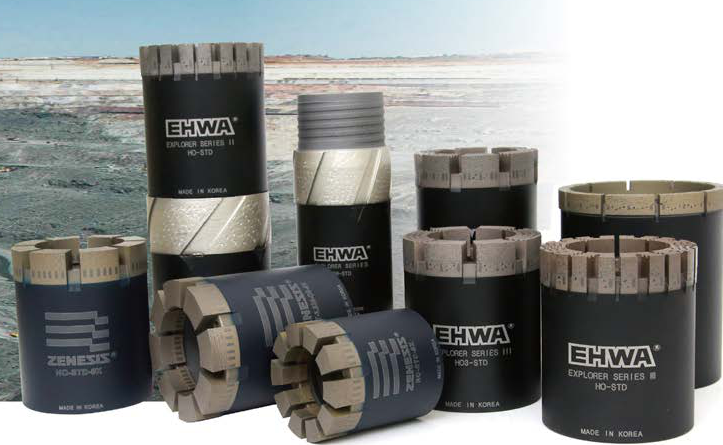

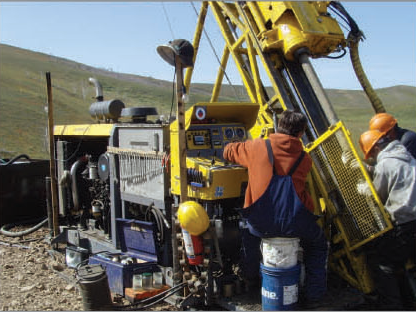

EHWA bietet imprägnierte Kernbohrkronen für Explorationsbohrungen, Reaming Shells zur Bohrlochführung, Casing Shoes für die Verrohrung und Diamant-Trennscheiben für Bohrkernproben. Matrix, Diamantverteilung, Wasserwege sowie Innen- und Außenmaßschutz werden auf Gestein, Bohrgerät und Spülung abgestimmt. Die ergänzenden Quellenvarianten enthalten weitere maßhaltig dokumentierte Ausführungen.
Explorer und die Wasserwegausführung
Die imprägnierten Explorer-Kernbohrkronen kombinieren Diamant und Matrix für die jeweilige Gesteinsformation. Gezeigt werden Turbo-, Pie- und Face-Discharge-Ausführungen. Wasserwege, Kronenprofil und Innen-/Außenmaßschutz werden zusammen mit der Spülung und Bohrlochführung ausgewählt. Weitere Kronenprofile sind auf Anfrage vorgesehen; die ergänzende Quelle nennt Profile für Explorer und Geo-Pro.
Technische Grundlage: Q139 S4 und Q061 S3.
ZENESIS und der Diamant-Matrix-Aufbau
Die ZENESIS-Technologie verwendet anwendungsspezifische Diamantmuster. Kontrollierte Diamantverteilung, eine vorkonditionierte Matrix und ausgelegte Wasserwege unterstützen einen gleichmäßigen Bearbeitungsprozess. Die Quelle nennt eine Standard-Diamantschichthöhe von 13 mm. Naturdiamanten, Hartmetall-Pads und TSP-Diamant dienen dem Schutz von Innen- und Außenmaß.

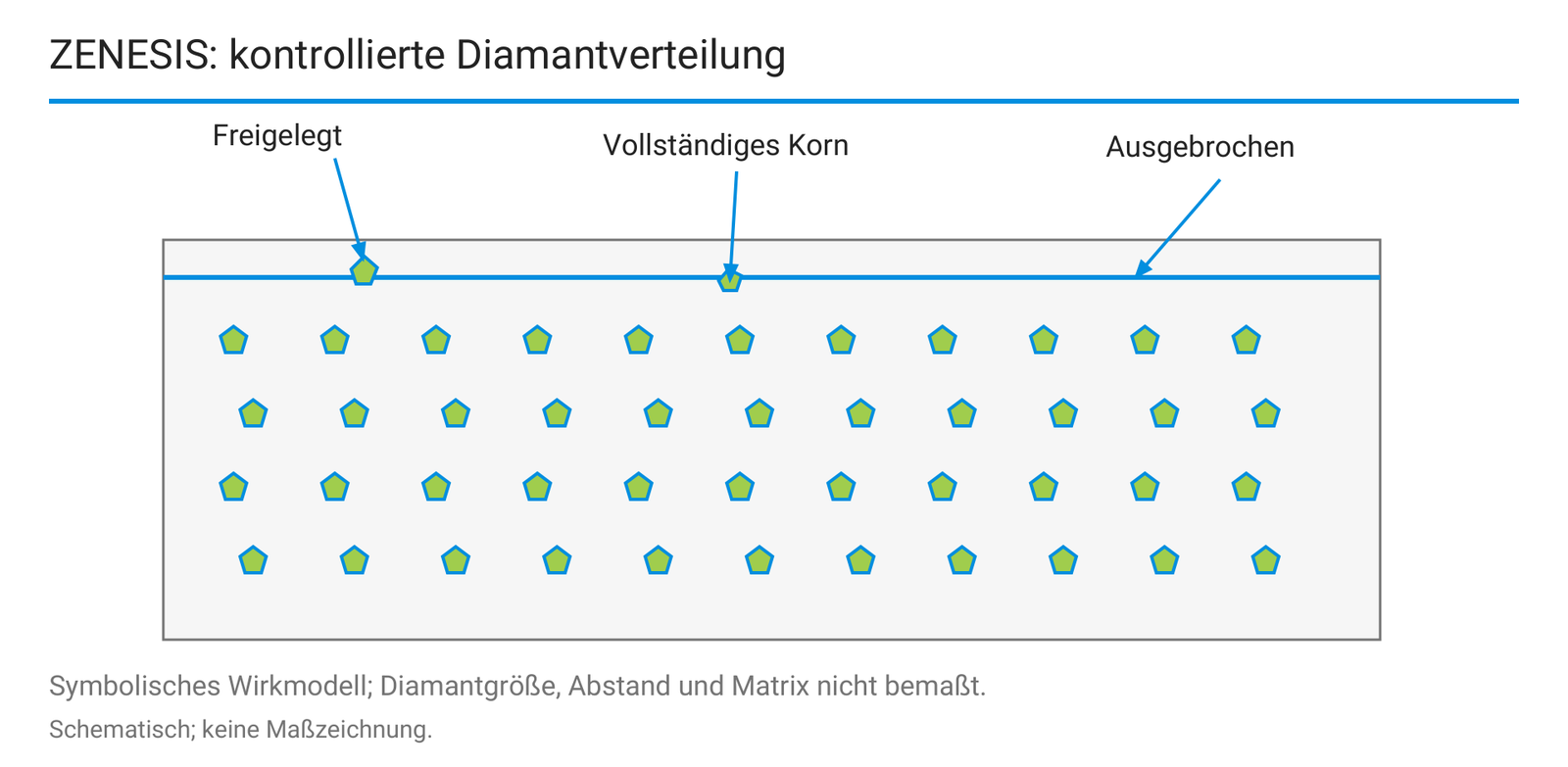

Das Wirkmodell unterscheidet freigelegte, vollständig eingebundene und ausgebrochene Diamantkörner. Aus dem Modell werden keine konkreten Korngrößen, Abstände oder Matrixanteile abgeleitet. Schnittgeschwindigkeit, Standzeit und Werkzeugausführung werden für die konkrete Formation abgestimmt.
Technische Grundlage: Q139 S5 und Q061 S3.
Kernbohrkronen: Drehzahl und Wasserstrom
Die Werte sind die Katalogrichtwerte für die aufgeführten Größen. Der Wasserstrom bleibt in GPM erhalten, da die Quelle den Gallonentyp nicht ausdrücklich nennt. Gestein, Bohrgerät und Spülbedingungen bestimmen die konkrete Einstellung.
| Größe | Bereich [rpm] | Optimum [rpm] | Wasserstrom [GPM] |
|---|---|---|---|
| A | 1500-1700 | 1600 | 4-5 |
| B | 1200-1450 | 1350 | 8-10 |
| N | 900-1200 | 1100 | 10-12 |
| H | 750-950 | 850 | 13-16 |
| P | 600-750 | 650 | 20-22 |
Technische Grundlage: Q139, Seite 2.
Imprägnierte Kernbohrkronen: Standard- und RSG-Maße

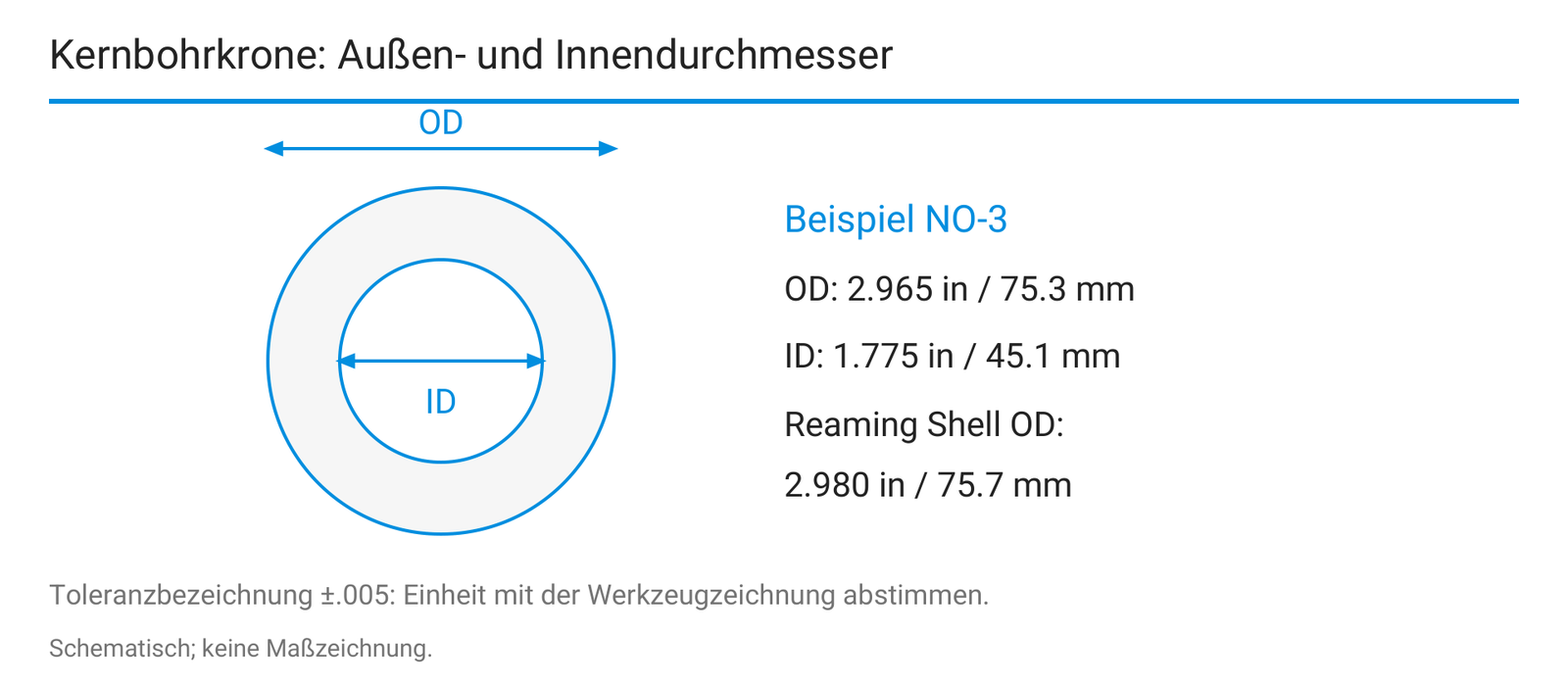

Die Originalbezeichnungen und beide Maßspalten bleiben erhalten. Die Tabellenüberschrift nennt ±.005 ohne eindeutige zusätzliche Einheitendefinition; eine allgemeine ±0,005-mm-Toleranz wird daraus nicht abgeleitet.
| Quellbezeichnung | Krone außen [in] | außen [mm] | innen [in] | innen [mm] | Reaming Shell außen [in] | außen [mm] |
|---|---|---|---|---|---|---|
| AO | 1.875 | 47.6 | 1.062 | 27.0 | 1.890 | 48.0 |
| BO | 2.345 | 59.6 | 1.433 | 36.4 | 2.360 | 59.9 |
| NO-3 | 2.965 | 75.3 | 1.775 | 45.1 | 2.980 | 75.7 |
| NO | 2.965 | 75.3 | 1.875 | 47.6 | 2.980 | 75.7 |
| NO-2 | 2.965 | 75.3 | 1.995 | 50.7 | 2.980 | 75.7 |
| NO-2 Oversize | 3.032 | 77.0 | 1.995 | 50.7 | 3.032 | 77.0 |
| HO-3 | 3.763 | 95.6 | 2.406 | 61.1 | 3.783 | 96.1 |
| HO-3 Oversize | 3.830 | 97.3 | 2.406 | 61.1 | 3.830 | 97.3 |
| HO | 3.763 | 95.6 | 2.500 | 63.5 | 3.783 | 96.1 |
| HO-Oversize | 3.830 | 97.3 | 2.500 | 63.5 | 3.830 | 97.3 |
| HO-Oversize | 3.850 | 97.8 | 2.500 | 63.5 | 3.850 | 97.8 |
| PO-3 | 4.805 | 122.0 | 3.270 | 83.1 | 4.828 | 122.6 |
| PO | 4.805 | 122.0 | 3.345 | 85.0 | 4.828 | 122.6 |
Technische Grundlage: Q139, Seite 3.
Zusätzliche Maßvarianten aus der älteren Quelle
Die folgenden fünf Zeilen fehlen in der neueren 13-zeiligen Tabelle. Sie werden als eigene Maßvarianten mit Quellenstand erhalten.
| Quellbezeichnung | Krone außen [in] | außen [mm] | innen [in] | innen [mm] | Reaming Shell außen [in] | außen [mm] |
|---|---|---|---|---|---|---|
| AWG, AWM | 1.875 | 47.6 | 1.185 | 30.1 | 1.890 | 48.0 |
| ADBGM | 1.875 | 47.6 | 1.193 | 30.3 | 1.890 | 48.0 |
| BWG, BWM | 2.345 | 59.6 | 1.655 | 42.0 | 2.360 | 59.9 |
| NWD-4 | 2.980 | 75.7 | 2.060 | 52.3 | 2.980 | 75.7 |
| NWG, NWM | 2.965 | 75.3 | 2.155 | 54.7 | 2.980 | 75.7 |
Technische Grundlage: Q061, Seite 7.
Zenesis und Explorer: Auswahl nach Gestein

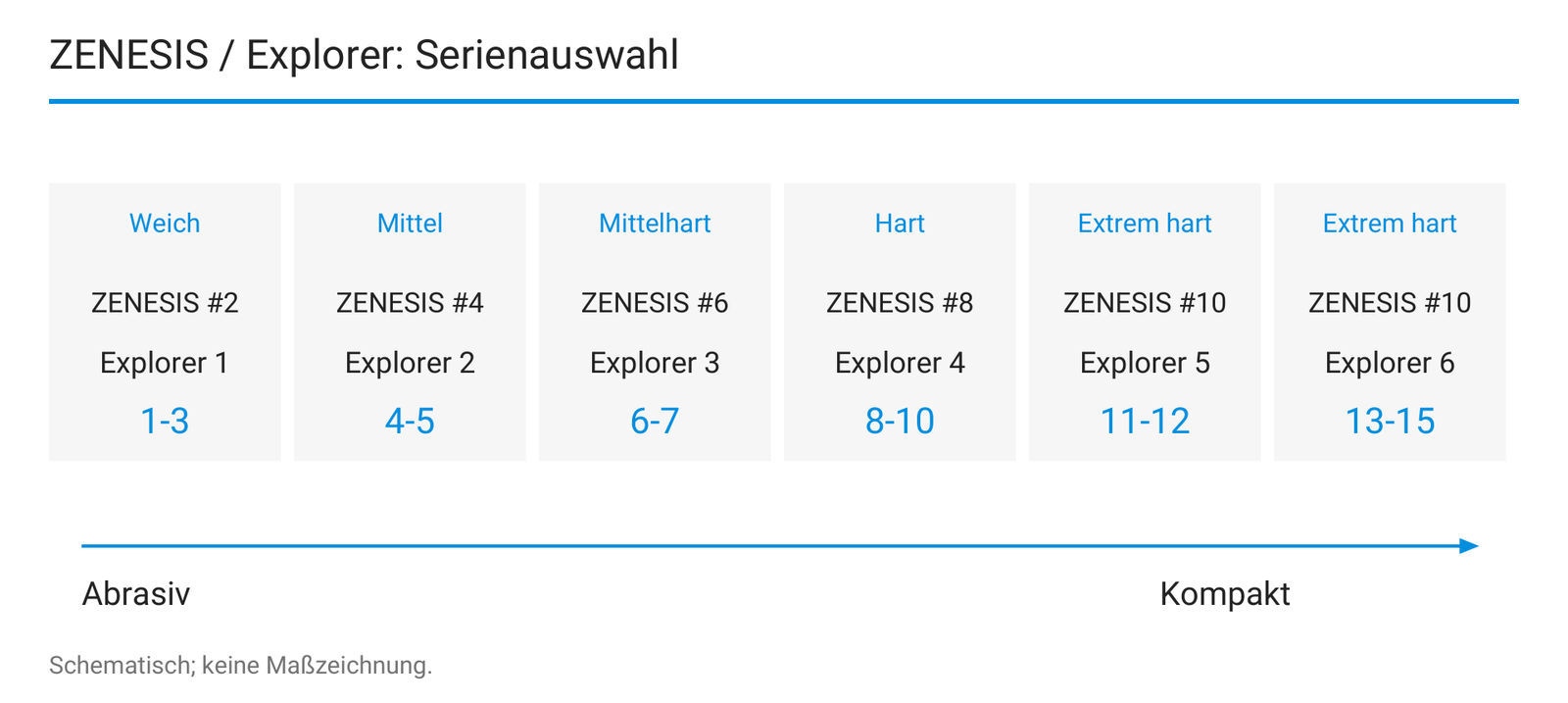

Die Zuordnung verbindet Gesteinscharakter, Zenesis- und Explorer-Serie. Links steht abrasives, rechts kompaktes Gestein. Die beiden härtesten Explorer-Spalten teilen sich Zenesis #10; die sechs Vergleichsbereiche werden getrennt erhalten.
| Härteklasse | Zenesis | Explorer | Gesteine | Serienvergleich |
|---|---|---|---|---|
| Weich | #2 | 1 | Tonstein, Calcit, Sandstein, Serpentin | 1-3 |
| Mittel | #4 | 2 | Dolomit, Schiefer, Peridotit, Baryt | 4-5 |
| Mittelhart | #6 | 3 | Basalt, Diorit, Quarz, Vulkanite | 6-7 |
| Hart | #8 | 4 | Pegmatit, Gneis, Granit, Porphyr | 8-10 |
| Extrem hart | #10 | 5 | Jasterite (Quellbezeichnung), Rhyolith, Quarzit, Hornstein | 11-12 |
| Extrem hart | #10 | 6 | Jasterite (Quellbezeichnung), Rhyolith, Quarzit, Hornstein | 13-15 |
Technische Grundlage: Q139, Seite 7.
Explorer und Geo-Pro: ergänzende Matrixzuordnung
Die ältere Quelle enthält eine eigene Zuordnung von fünf Explorer- und vier Geo-Pro-Serien. Diese Matrix ist nicht identisch mit dem sechs-spaltigen Explorer-/Zenesis-Vergleich. Die Programme bleiben getrennt. Explorer und Geo-Pro führen Größen A, B, N, H und P; Übergrößen auf Anfrage.
| Programm | Serie | Formationsbeschreibung |
|---|---|---|
| Explorer | I | Extrem abrasiv, gebrochen, grobkörnig, geklüftet: Schiefer, Kalkstein, Sandstein |
| Explorer | II | Abrasiv, mittel- bis grobkörnig, kompakt bis geklüftet: Dolomit, Granit, Peridotit |
| Explorer | III | Mäßig abrasiv, mittel- bis feinkörnig: Basalt, Diorit, Quarz, Vulkanite |
| Explorer | IV | Gering abrasiv, hart bis sehr hart: Diorit, Granit, Gneis, Quarzit |
| Explorer | V | Extrem hart, nicht abrasiv: Jasterite (Quellbezeichnung), Rhyolith, Quarzit |
| Geo-Pro | I | Extrem abrasiv, geklüftet, grobkörnig |
| Geo-Pro | II | Abrasiv bis mäßig abrasiv, geklüftet |
| Geo-Pro | III | Leicht abrasiv, mittelhart |
| Geo-Pro | IV | Extrem hart, gering abrasiv, kompakt |
Technische Grundlage: Q061, Seite 3.
Trennscheiben für Bohrkernproben
Für Kernproben auf Tisch- oder Brückensägen. Der Längenwert 40 bleibt als Quellfeld „Length“ erhalten; die Tabelle nennt die Höhenwerte 10/12 und maximal 63 m/s. Länge, Dicke und Höhe tragen im Tabellenkopf keine ausdrücklich gedruckte Einheit und werden mit der Zeichnung abgeglichen.
| Nenndurchmesser | Länge | Dicke | Höhe | Max. Umfangsgeschwindigkeit |
|---|---|---|---|---|
| 12 in (300 mm) | 40 | 2.8 / 3.2 | 10 / 12 | 63 m/s |
| 14 in (350 mm) | 40 | 2.8 / 3.2 | 10 / 12 | 63 m/s |
| 16 in (400 mm) | 40 | 3.2 | 10 / 12 | 63 m/s |
| 18 in (450 mm) | 40 | 3.2 | 10 / 12 | 63 m/s |
Technische Grundlage: Q139, Seite 6.
Casing Shoes und Reaming Shells

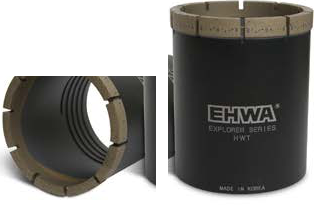

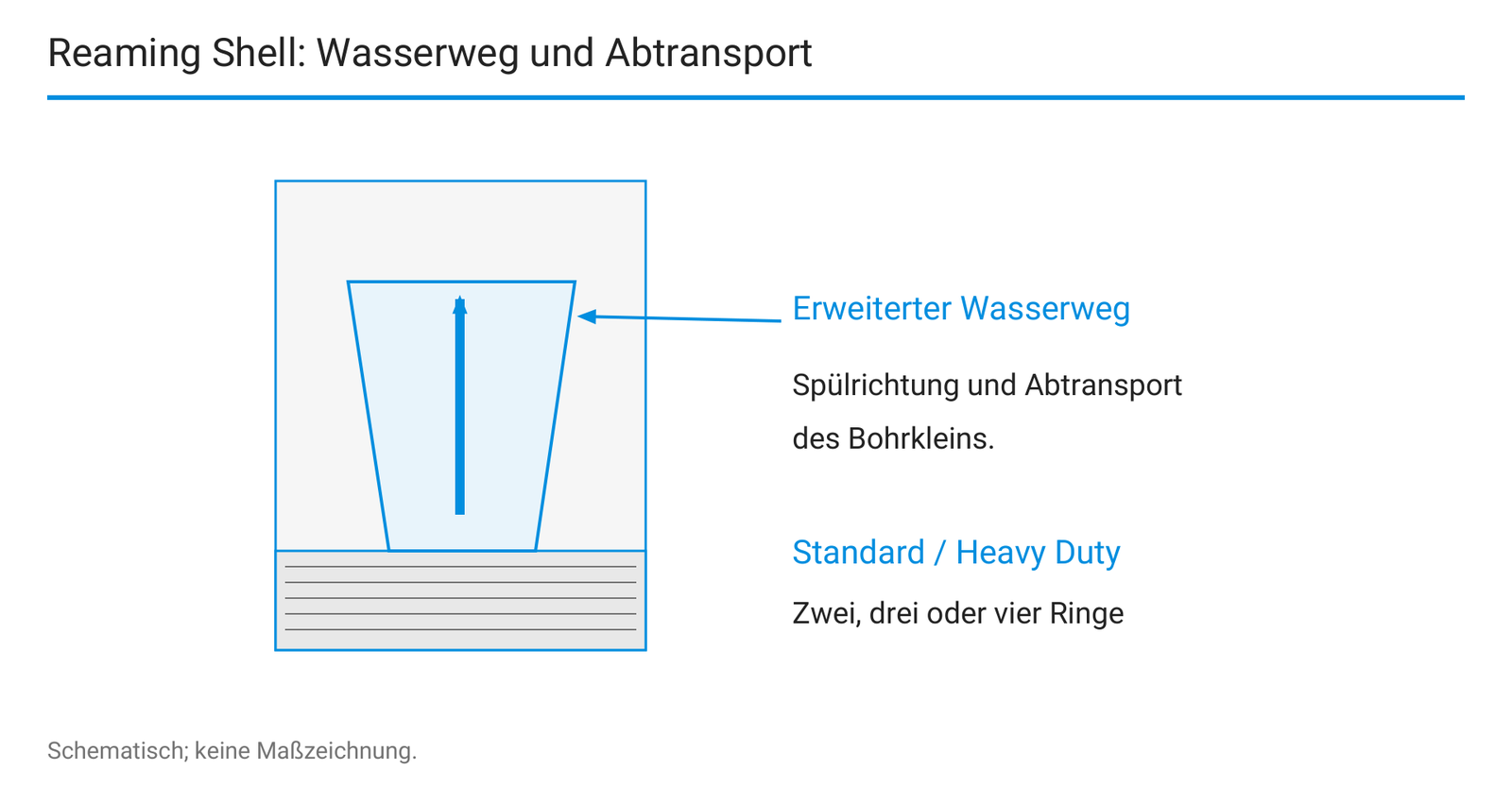

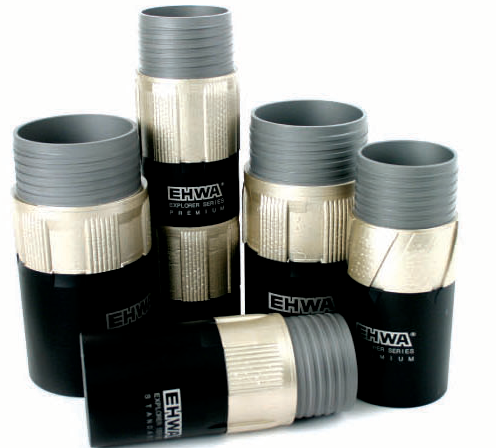

Explorer-Casing-Shoes haben hochkonzentrierte Diamanten, Naturdiamanten und Verschleißschutz für Innen- und Außenmaß. Heavy-Duty-Reaming-Shells ergänzen die Matrix durch Naturdiamanten, Hartmetall-Pads und TSP. Die ältere Quelle nennt außerdem Standard-Reaming-Shells, Geo-Pro-Casing-Shoes und zwei-, drei- oder vierringige Stabilisierungsausführungen.
| Ausführung | Größen / Maßwerte |
|---|---|
| Explorer-Casing-Shoe Standard | BW, NW, HW, PW; Diamantschichthöhe 0.250 in |
| Explorer-Casing-Shoe Übergröße | NW, HW; Diamantschichthöhe 0.315 in |
| NW-Casing-Shoe Übergröße | OD 3.875 in x 2.992 in |
| HW-Casing-Shoe Übergröße | OD 4.875 in x 3.975 in |
| Heavy-Duty-Reaming-Shell Standard | B, N, H, P |
| Heavy-Duty-Reaming-Shell Übergröße | N 3.032 in; H 3.830 / 3.850 in; P 4.900 in |

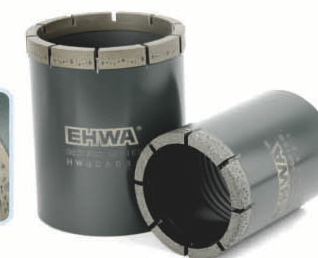

| Geo-Pro-Casing-Shoe (Q061 S.4) | BW, NW, HW, PW; Diamantschichthöhe 0.250 in |
| Standard-Reaming-Shell (Q061 S.5) | B, N, H, P |
| Stabilisierungs-Reaming-Shell (Q061 S.5) | Zwei-, drei-, vierringige Ausführungen |
Technische Grundlage: Q139, Seite 6.
Quellenvariante OE30P: Nassbohren in Beton
Die ältere Quelle führt OE30P für harten oder ausgehärteten Beton, Stahlbeton, Betonziegel und Betonblöcke. Geräte: elektrische, benzinbetriebene oder hydraulische Kernbohrgeräte. Standard-Nutzlänge 14 Zoll; weitere Längen auf Anfrage.
| Code | Quellmaße [in] | Segmenthöhe |
|---|---|---|
| OE30P02014A | 2 x .145 x 1 1/4-7 | 8 mm D |
| OE30P02214A | 2 1/4 x .145 x 1 1/4-7 | 8 mm D |
| OE30P02514A | 2 1/2 x .145 x 1 1/4-7 | 8 mm D |
| OE30P02714A | 2 3/4 x .145 x 1 1/4-7 | 8 mm D |
| OE30P03014A | 3 x .145 x 1 1/4-7 | 8 mm D |
| OE30P03214A | 3 1/4 x .145 x 1 1/4-7 | 8 mm D |
| OE30P03514A | 3 1/2 x .145 x 1 1/4-7 | 8 mm D |
| OE30P04014A | 4 x .145 x 1 1/4-7 | 8 mm D |
| OE30P04214A | 4 1/4 x .145 x 1 1/4-7 | 8 mm D |
| OE30P04514A | 4 1/2 x .145 x 1 1/4-7 | 8 mm D |
| OE30P05014A | 5 x .145 x 1 1/4-7 | 8 mm D |
| OE30P05514A | 5 1/2 x .145 x 1 1/4-7 | 8 mm D |
| OE30P06014A | 6 x .145 x 1 1/4-7 | 8 mm D |
| OE30P06214A | 6 1/4 x .145 x 1 1/4-7 | 8 mm D |
Technische Grundlage: Q061, Seite 6.
Quellenvariante OA30P: Nassbohren in Asphalt
Für Asphalt und abrasiven Beton. Die ältere Quelle nennt elektrische, benzinbetriebene oder hydraulische Kernbohrgeräte und Standard-Nutzlänge 14 Zoll.
| Code | Quellmaße [in] | Segmenthöhe |
|---|---|---|
| OA30P04214A | 4 1/4 x .145 x 1 1/4-7 | 8 mm D |
| OA30P04514A | 4 1/2 x .145 x 1 1/4-7 | 8 mm D |
| OA30P05014A | 5 x .145 x 1 1/4-7 | 8 mm D |
| OA30P06014A | 6 x .145 x 1 1/4-7 | 8 mm D |
| OA30P06214A | 6 1/4 x .145 x 1 1/4-7 | 8 mm D |
Technische Grundlage: Q061, Seite 6.
Quellenvariante SB10UT: Nass-Trennen von Kernproben
Diese drei kodierten Scheiben bleiben von den neueren Zenesis-Maßen getrennt. Geräte: Tisch- oder Brückensägen.
| Code | Quellmaße [in] | Segmenthöhe |
|---|---|---|
| SB10UT1409EN | 14 x .090 x 1 | 10 mm D |
| SB10UT1812EN | 18 x .125 x 1 | 10 mm D |
| SB10UT2012EN | 20 x .125 x 1 | 10 mm D |
Technische Grundlage: Q061, Seite 6.
Ihre Anwendung abstimmen
Nennen Sie Gesteinsformation, Bohrsystem, Größenbezeichnung, Außen-/Innendurchmesser, Matrix und Wasserweg. Ergänzen Sie Drehzahl, Spülung, gewünschte Diamantschichthöhe und Verschleißbild. Für ergänzende regionale Quellenvarianten werden Ausführung und aktuelle Beschaffung anhand der Codes abgestimmt.
