Diamantwerkzeuge für Bau und Stein 2025–2026

Vom Trennen und Kernbohren auf der Baustelle bis zum Kalibrieren, Profilieren und Polieren von Natur- und Kunststein: EHWA bietet ein auf die Anwendung abgestimmtes Diamantwerkzeugprogramm. Die Qualitätsklassen Supreme, Premium, Standard, Economy und Super Economy ermöglichen die Auswahl für unterschiedliche Werkstoffe und Maschinen.

Zu diesem Kapitel anfragen

Fertigung, Entwicklung und internationale Präsenz

Koreanische Standorte: Osan (Hauptsitz), Osan 2, Dongtan (Forschung und Entwicklung), Pyeongtaek und Cheongju.

Internationale Fertigung und Vertrieb: Shanghai, Weihai und Fujian (China); Jakarta (Indonesien); Bac Ninh und Hai Duong (Vietnam); Irvine (verbundenes Unternehmen) und Alabama (USA); Nagoya (Japan); Bangkok (Thailand); Frankfurt (Deutschland); Chennai (Indien); Monterrey (Mexiko); Massa (Italien).

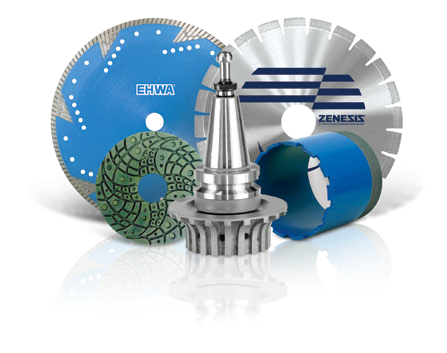

Fertigung, Entwicklung und internationale Präsenz – Produktansicht

Zu diesem Kapitel anfragen

EHWA seit 1975

EHWA entwickelt seit 1975 langfristige Kundenpartnerschaften in unterschiedlichen Branchen. Kontinuierliche Produktentwicklung und persönlicher Service unterstützen die Werkzeugauswahl und die Weiterentwicklung industrieller Prozesse. Das Programm umfasst Bau und Stein einschließlich Bergbau, Elektronik mit Halbleiter-, Display-, Solar- und LED-Anwendungen sowie Präzisionsbearbeitung für Automobiltechnik, Werkzeugschleifen, Optik und Glas, Maschinenbauteile und Luftfahrt.

Jahr	Meilenstein
1975	Gründung in Seoul
1981	Export in die USA
1985	Hauptsitz und Fertigung nach Osan verlegt
1988	Forschungs- und Entwicklungszentrum gegründet
1993	ISO 9001 durch TÜV Deutschland; Fertigung in Fujian
1995	Vertrieb in Japan; Gold Industrial Medal am National Trade Day
1997	Fertigung in Weihai
2000	Präsidentenauszeichnung für Produktivität
2002	Fertigung in Shanghai
2003	oSa-Zertifizierung
2004	Vertrieb in Deutschland
2008	Präsidentenauszeichnung für Exporte im Wert von $100 Millionen
2011	Auswahl in der ersten Runde des Regierungsprogramms World Class 300
2012	Fertigung in Jakarta
2013	R&D und neue Geschäftsfelder in Dongtan; Tochtergesellschaft in Indien
2015	Tochtergesellschaften in Mexiko und Italien
2016	KOSHA 18001 für Arbeitssicherheit und Gesundheit
2017	Fertigung in Bac Ninh und Hai Duong, Vietnam
2020	Auszeichnung als traditionsreiches Unternehmen durch das Ministerium für KMU und Start-ups
2021	Tochtergesellschaft in Alabama, USA
2022	ISO 45001 durch TÜV Deutschland
2024	Auswahl als SOBUJANG Leading Company für Materialien, Teile und Ausrüstung durch die koreanische Regierung

Zu diesem Kapitel anfragen

Qualität, Kennzeichnung und Auswahl

Die abgebildeten Qualitätsnachweise dokumentieren den damaligen Stand: ISO 9001:2015 und ISO 14001:2015 mit Gültigkeit vom 2020-02-24 bis 2023-02-23 sowie die oSa-Mitgliedschaftsbescheinigung von 2022. EHWA ist auch in der oSa-Mitgliederliste mit Stand Juni 2026 aufgeführt. Die Kennzeichnung des konkreten Werkzeugs bleibt für seinen Einsatz maßgeblich.

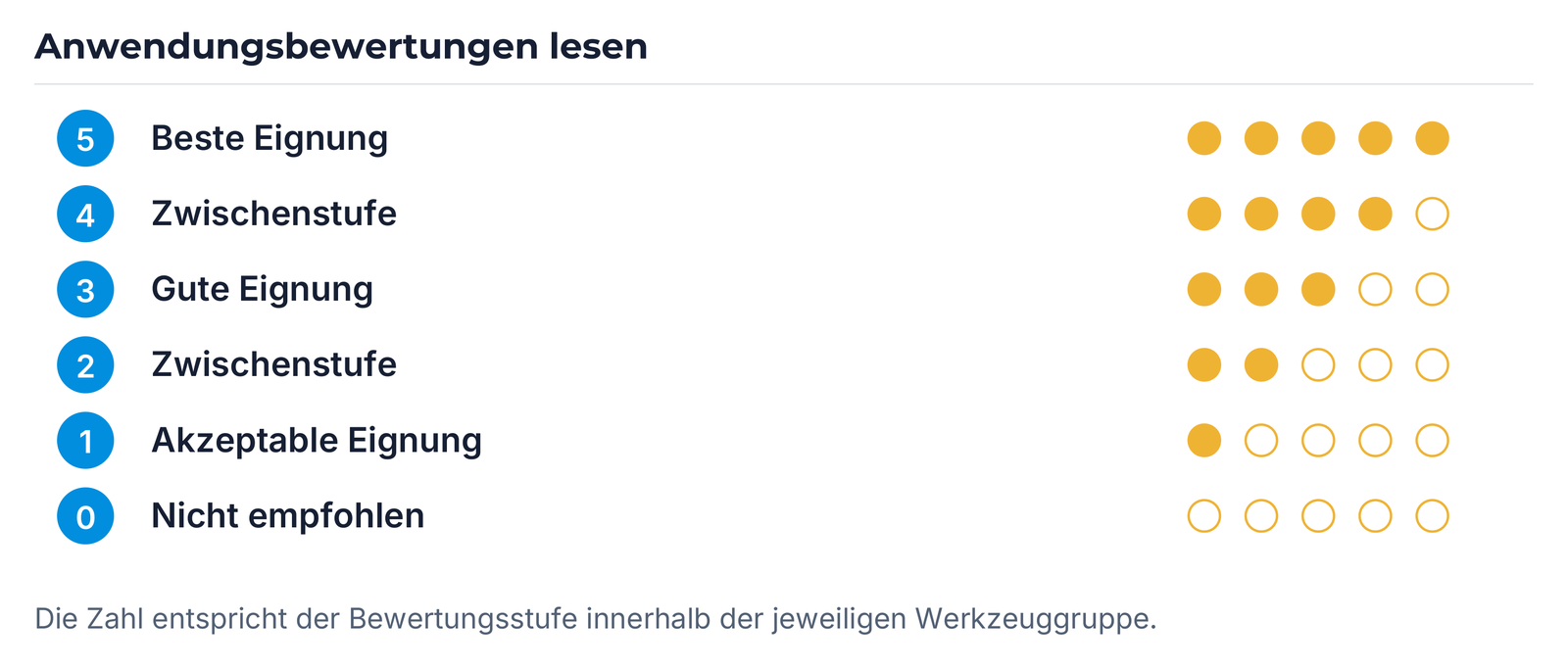

Anwendungsbewertungen: 5 bedeutet beste Eignung, 3 gute Eignung, 1 akzeptable Eignung und 0 nicht empfohlen; 4 und 2 sind die Zwischenstufen. Die Bewertungen unterstützen die Auswahl innerhalb der jeweiligen Werkzeuggruppe. Leerstellen bei Produktcodes oder Maßen bedeuten, dass dort keine Ausführung angegeben ist. Supreme = Sup, Premium = Pre, Standard = Std, Economy = Eco, Super Economy = Seco.

Maßangaben gelten in mm, sofern keine andere Einheit genannt ist. Zollgrößen und zugehörige metrische Nenngrößen werden wie im Sortiment aufgeführt. Die maximalen Umfangsgeschwindigkeiten in m/s sind keine pauschalen Drehzahlvorgaben. Beachten Sie Werkzeugkennzeichnung, Maschineneignung und die folgenden Sicherheitshinweise.

Maschinensymbole: Wandsäge, Bodensäge, Seilsäge für Bau und Stein, Seilsäge für Stein, Tischsäge, Fliesensäge, Brückensäge, Handtrennsäge, Ringsäge, Winkelschleifer, Kreissäge, Mauernutfräse, Kernbohrständer mit Motor, handgeführtes Kernbohrgerät, Bohrmaschine, Bodenschleifmaschine, Blocksäge, Poliermaschine, CNC-Maschine und Kantenpoliermaschine. Nass- und Trockenkennzeichnung, Laserschweißsymbol und Symbole für persönliche Schutzausrüstung einschließlich Augen-, Atem-, Gehör- und Handschutz erläutern den vorgesehenen Einsatz.

Lesebeispiel: Wandsäge-Auswahl

Das Lesebeispiel bewertet Standard Normal 40 bei leichter Bewehrung mit weichen Zuschlägen/Ziegel mit 2; die Produktmatrix im Kapitel Wandsägen nennt 3. Für diese konkrete Auswahl klären wir die passende Ausführung mit Ihnen.

Artikel nach Maschinenleistung

Anwendung	Ausführung	Produktcode
Unter 10 kW	Supreme / Zenesis U-shape 40	RUZWL
Unter 10 kW	Supreme / Zenesis short 24	RUZWL(24)
Unter 10 kW	Premium / U-shape 40	RPLWL
Unter 10 kW	Premium / Short 24	RPLWL(24)
Unter 10 kW	Standard / Normal 40	RSLWL
Unter 10 kW	Standard / Short 24	RSLWL(24)
Unter 10 kW	Economy / Short 24	REHWL(24)
10 ~ 15 kW	Supreme / Zenesis U-shape 40	RUZWM
10 ~ 15 kW	Supreme / Zenesis short 24	RUZWM(24)
10 ~ 15 kW	Premium / U-shape 40	RPLWM
10 ~ 15 kW	Premium / Short 24	RPLWM(24)
10 ~ 15 kW	Standard / Normal 40	RSLWM
10 ~ 15 kW	Standard / Short 24	RSLWM(24)
10 ~ 15 kW	Economy / Short 24	REHWM(24)
Über 25 kW	Supreme / Zenesis U-shape 40	RUZWH
Über 25 kW	Supreme / Zenesis short 24	RUZWH(24)
Über 25 kW	Premium / U-shape 40	RPLWH
Über 25 kW	Premium / Short 24	RPLWH(24)
Über 25 kW	Standard / Normal 40	RSLWH
Über 25 kW	Standard / Short 24	RSLWH(24)
Über 25 kW	Economy / Short 24	REHWH(24)

Die Bewertungen beziehen sich auf die dargestellten Ausführungsgruppen. Wählen Sie den dazugehörigen Produktcode nach Maschinenleistung.

Anwendungsbewertung

Werkstoff	RUZWL	RUZWL(24)	RPLWL	RPLWL(24)
Stark bewehrt, harte Zuschläge	5	5	4	4
Mäßig bewehrt, mittlere Zuschläge	5	5	4	4
Leicht bewehrt, weiche Zuschläge / Ziegel	5	4	4	3

Werkstoff	RSLWL	RSLWL(24)	REHWL(24)
Stark bewehrt, harte Zuschläge	2	3	1
Mäßig bewehrt, mittlere Zuschläge	3	3	2
Leicht bewehrt, weiche Zuschläge / Ziegel	2	2	1

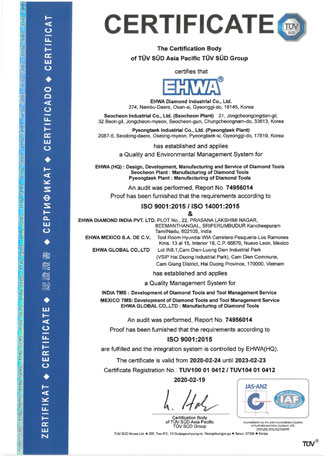

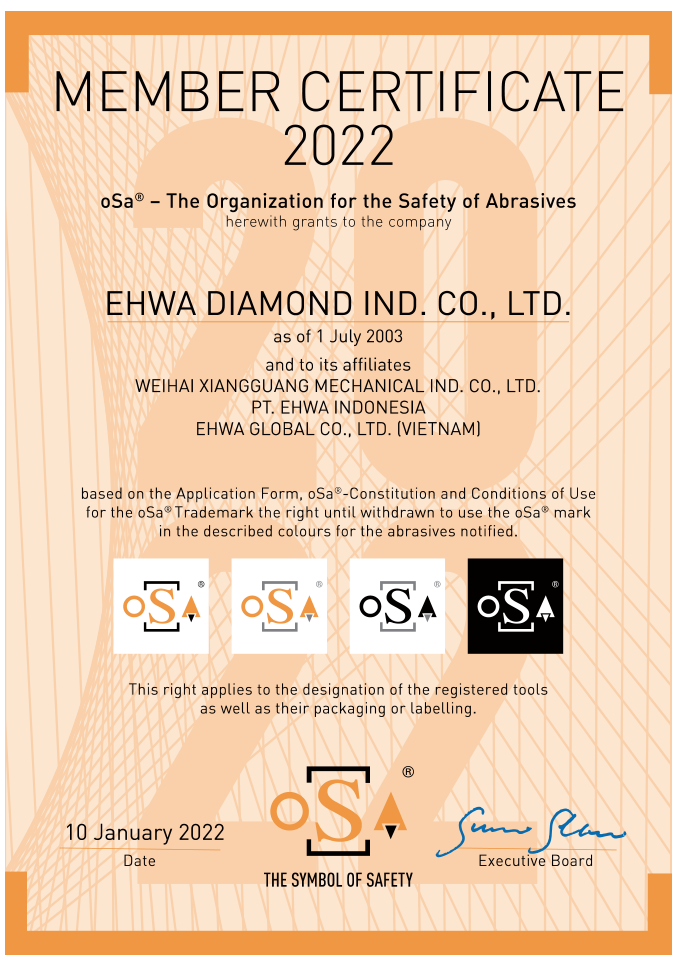

ISO 9001:2015 / ISO 14001:2015: Nachweis mit Gültigkeit 2020-02-24 bis 2023-02-23.

Maschinensymbol: Wandsäge

Maschinensymbol: Fugenschneider

Maschinensymbol: Seilsäge für Bauanwendungen

Maschinensymbol: Seilsäge für Stein

Maschinensymbol: Tischsäge

Maschinensymbol: Fliesensäge

Maschinensymbol: Brückensäge

Maschinensymbol: Handgeführte Trennsäge

Maschinensymbol: Ringsäge

Maschinensymbol: Winkelschleifer

Maschinensymbol: Kreissäge

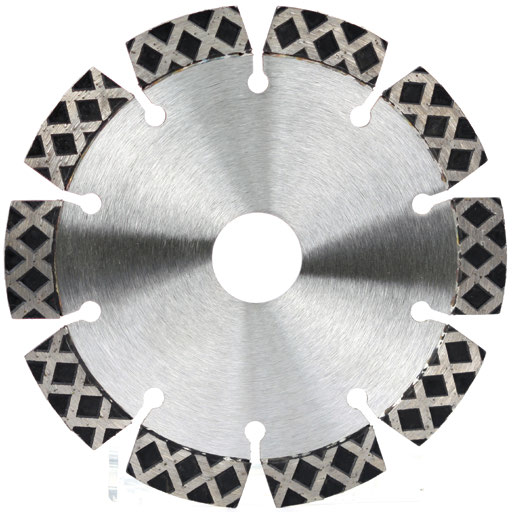

Maschinensymbol: Mauernutfräse

Maschinensymbol: Kernbohrgerät mit Ständer

Maschinensymbol: Handgeführtes Kernbohrgerät

Maschinensymbol: Bohrmaschine

Maschinensymbol: Bodenschleifmaschine

Maschinensymbol: Blocksäge

Maschinensymbol: Poliermaschine

Maschinensymbol: CNC-Maschine

Maschinensymbol: Kantenpoliermaschine

Kennzeichnung: Trockeneinsatz

Kennzeichnung: Nasseinsatz

Kennzeichnung: Lasergeschweißt

Kennzeichnung: Vorsicht

Kennzeichnung: Augenschutz

Kennzeichnung: Atemschutz

Kennzeichnung: Gehörschutz

Kennzeichnung: Handschutz

Zu diesem Kapitel anfragen

Sicherheit beim Einsatz von Diamant-Trennscheiben

Achten Sie auf Werkzeuge mit oSa-Kennzeichnung, um die Auswahl geprüfter Schleifwerkzeuge zu unterstützen und Unfälle durch unsichere Werkzeuge zu vermeiden. Die folgenden Regeln gelten für den Umgang mit Diamant-Trennscheiben.

Unbedingt vermeiden

Stets beachten

Sicherheitsempfehlungen des Maschinen- und Trennscheibenherstellers beachten.
Diamant-Trennscheiben sorgfältig handhaben.
Arbeitsbereich gut beleuchten, sauber und geordnet halten; rutschige und unebene Böden sowie Eis und Schnee vermeiden.
Andere Beschäftigte und vorbeigehende Personen vor Funken und Bruchstücken schützen.
Scheiben vollständig flach lagern oder auf geeigneten Stiften beziehungsweise Gestellen aufhängen; leicht einölen.
Vor Gebrauch auf Schäden prüfen, insbesondere Risse im Stammblatt sowie fehlende oder verformte Segmente.
Die richtige Scheibe für die Anwendung wählen und auf lesbare Kennzeichnung achten.
Beim Montieren und Entfernen stets das richtige Werkzeug verwenden.
Die angegebene Drehrichtung beachten.
Nur zusammenpassende, saubere, gratfreie und unverzogene Flansche verwenden.
Bei Nassschnitt beide Seiten der Scheibe ausreichend mit Kühlmittel versorgen.
Das Werkstück sicher abstützen oder festspannen, damit es sich beim Trennen nicht bewegen kann.
Schutzhauben korrekt positionieren und einstellen; sie dürfen die Scheibe nicht berühren.
Die Scheibe vor dem Einschalten bei getrennter Stromversorgung von Hand drehen und auf freien Lauf und Rundlauf prüfen.
Geeignete persönliche Schutzausrüstung tragen, einschließlich Augen-, Gehör- und Atemschutz, Handschuhen und Schutzkleidung.
Die vom Trennscheiben- oder Maschinenhersteller empfohlene Betriebsgeschwindigkeit einhalten.
Nach Montage oder erneuter Montage mindestens 30 Sekunden mit maximaler zulässiger Betriebsgeschwindigkeit probelaufen lassen; die Grenzen von Scheibe und Maschine einhalten.
Auf Rundlauf und vibrationsfreien Lauf achten; häufig auf Unterschneidung und Spannungsverlust prüfen.
Die Scheibe nach dem Ausschalten selbstständig zum Stillstand kommen lassen.
Die Spindeldrehzahl regelmäßig mit einem Drehzahlmesser prüfen.
Die Trennscheibe vor Transport oder Lagerung tragbarer und mobiler Maschinen entfernen.

Zu diesem Kapitel anfragen

Das Programm nach Anwendung

Bau – Trennen: Wandsägen, Bodensägen für ausgehärteten Beton, Asphalt und Frischbeton, Seilsägen, Tisch- und Brückensägen sowie Hand-, Ring-, Akku-, Winkel- und Kreissägen, Fugen-/Rissbearbeitung und Mauernutfräsen. Bau – Bohren: Nass- und Trockenbohrkronen, Segmente, BSL-Bohrer und Dosensenker. Bau – Schleifen und Polieren: Schleiftöpfe für Winkelschleifer sowie Werkzeuge und Pads für Bodenschleifmaschinen.

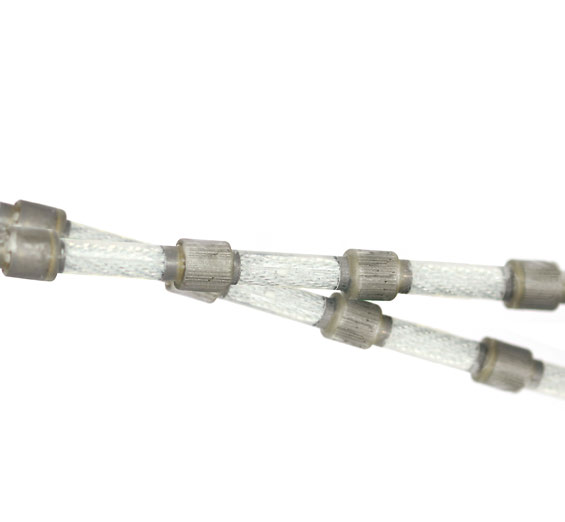

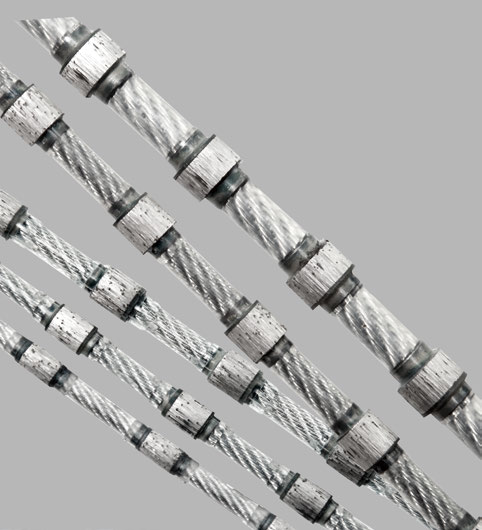

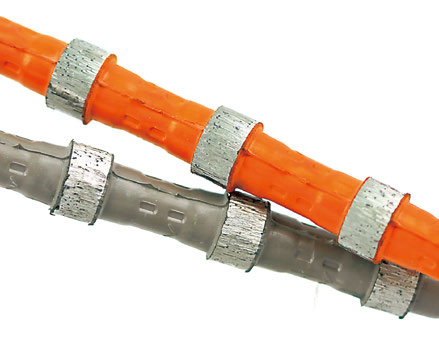

Stein – Plattenherstellung: Steinbruch- und Plattensägeseile, Blocksägeblätter, Kalibrierwalzen, Satellite-Werkzeuge und Fickertsteine. Stein – Fertigung und Oberflächenbearbeitung: Trennen und Schleifen, Bohren, Polieren, Profilieren, CNC-Bearbeitung, Kantenpolieren und Spezialwerkzeuge. DiamondX ergänzt das Programm um BSL-Werkzeuge für anspruchsvolle Metallbearbeitung.

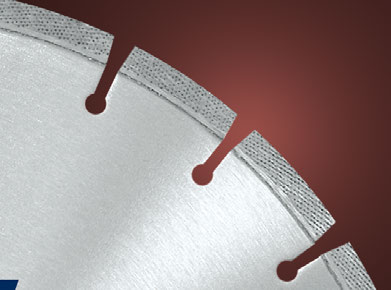

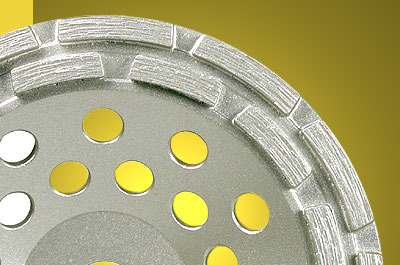

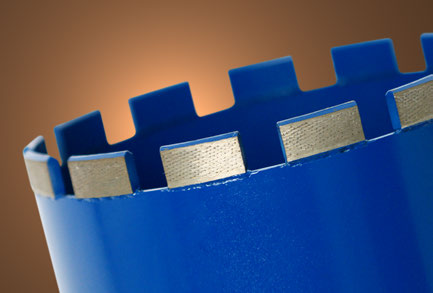

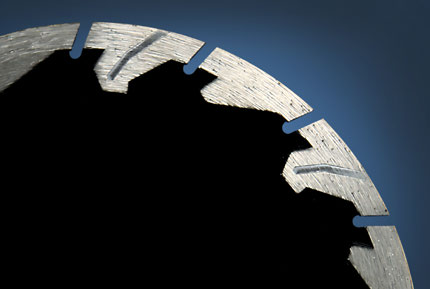

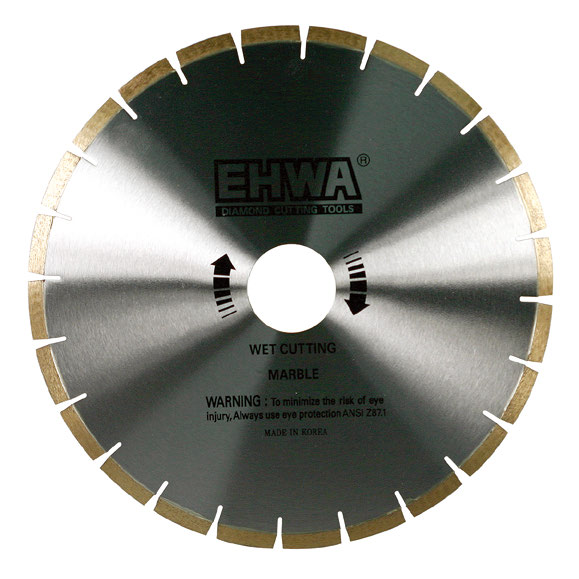

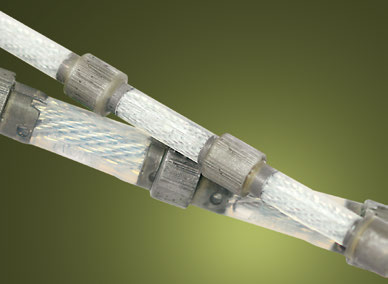

Das Programm nach Anwendung – Produktansicht

Zu diesem Kapitel anfragen

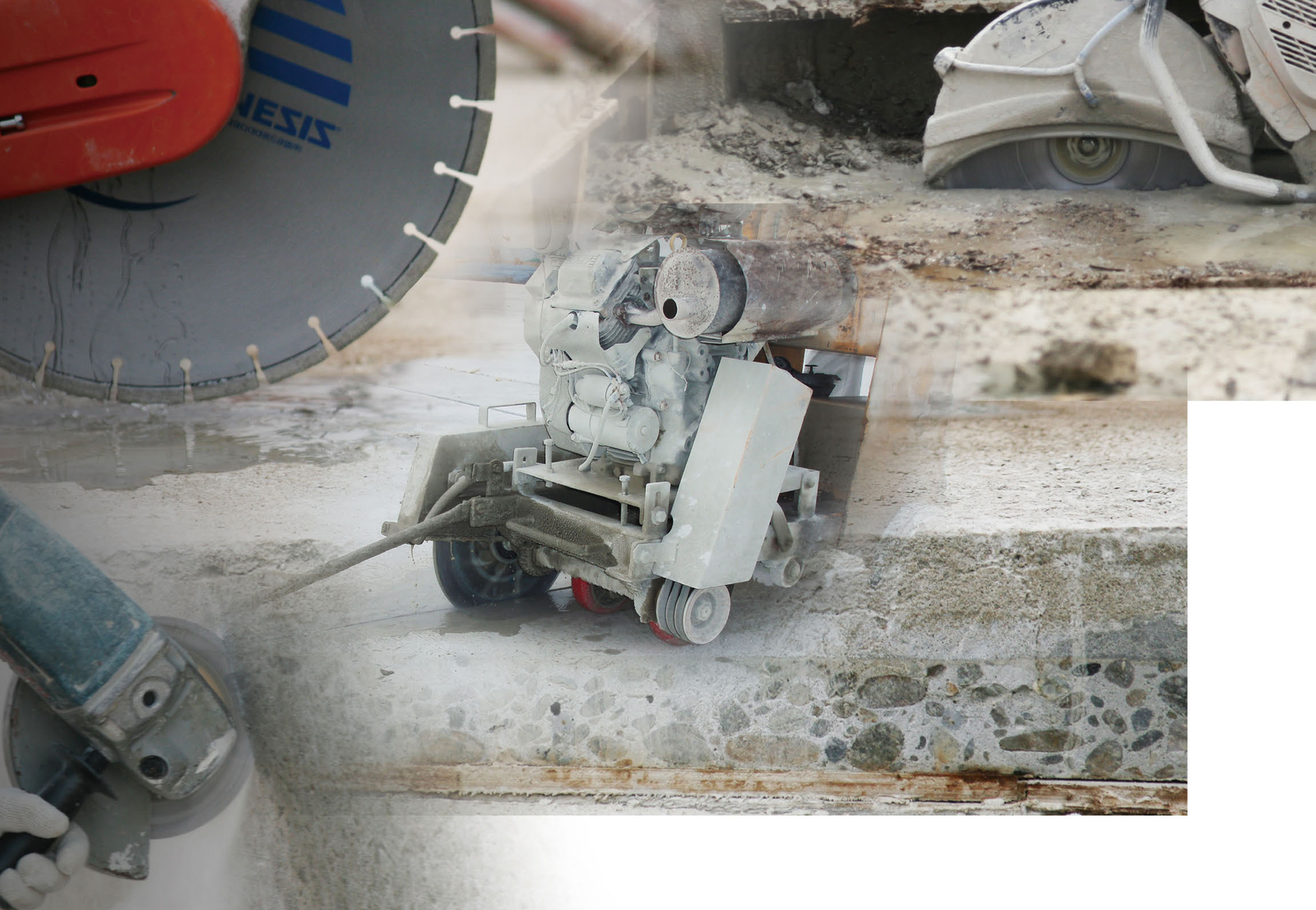

Bau: Trennen

Wand-, Boden-, Seil-, Tisch- und Brückensägen sowie handgeführte Maschinen stellen unterschiedliche Anforderungen an Blattkörper, Segmentausführung und Kühlung. Wählen Sie die Ausführung anhand der Maschine und des zu trennenden Werkstoffs.

Zu diesem Kapitel anfragen

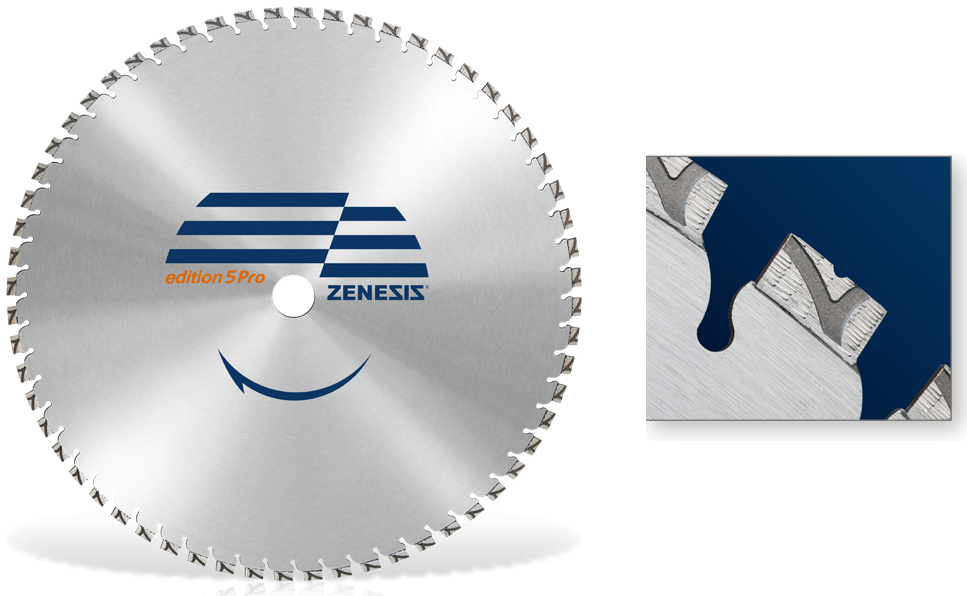

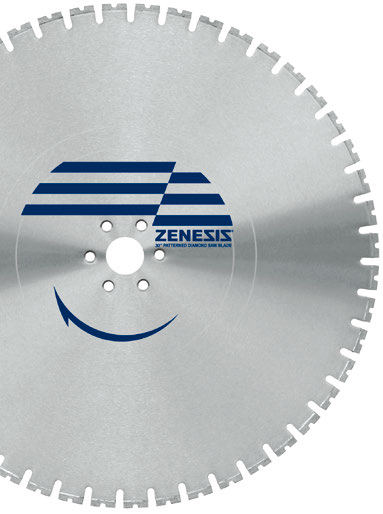

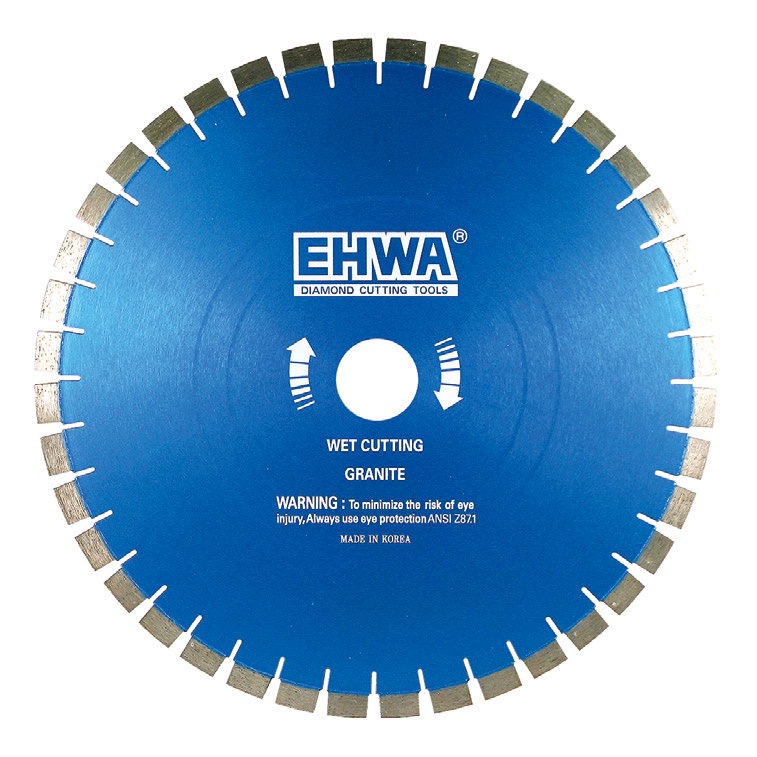

Wandsägen

Wandsägeblätter sind für hohe Leistung in unterschiedlichen Werkstoffen und Maschinen im Bereich 10 ~ 30 kW ausgelegt. Das Artikelschema unterscheidet Unter 10 kW, 10 ~ 15 kW und Über 25 kW. Verschiedene Lochbilder für bündiges Trennen sind auf Anfrage erhältlich. Maximale Umfangsgeschwindigkeit: 63 m/s.

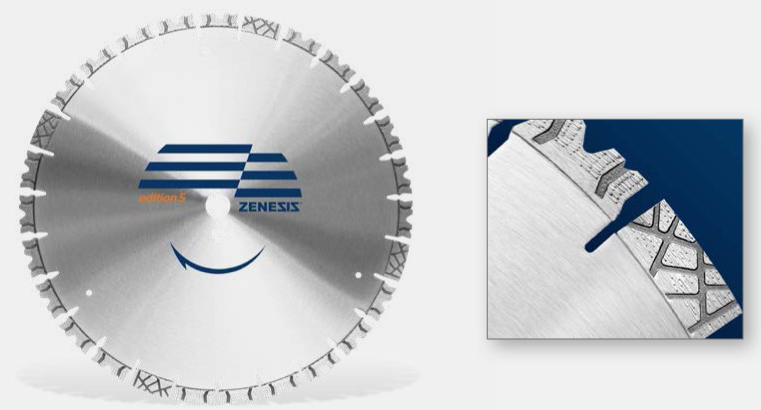

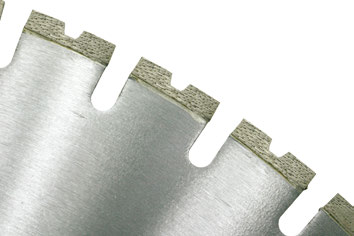

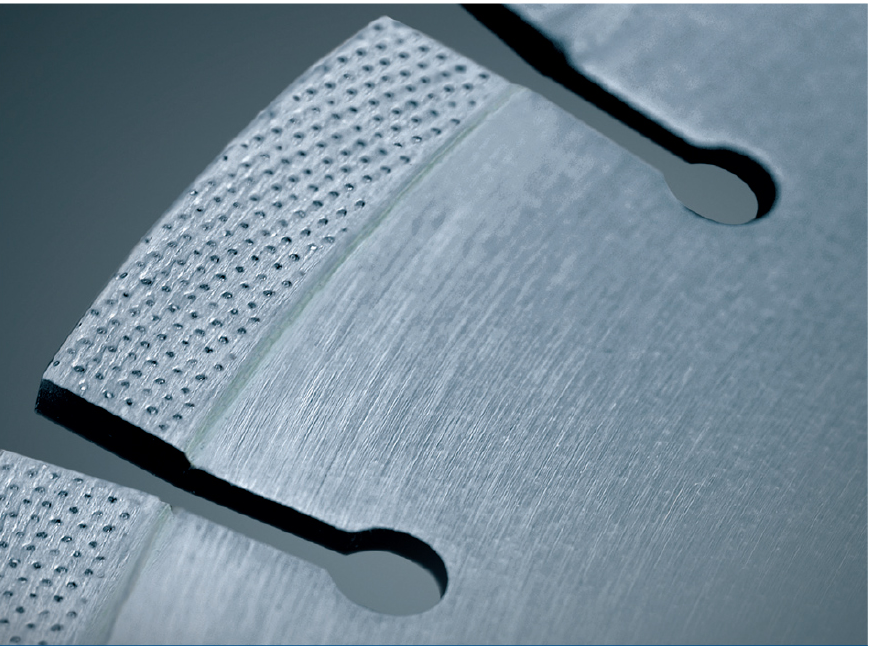

Segmentausführungen: Normal 40, U-shape 40 und Short 24. Zenesis U-shape 40 und Zenesis Short 24: Supreme; Short 24: Premium, Standard, Economy; U-shape 40: Premium; Normal 40: Standard.

Maße

Durchmesser	Dicke	Höhe	Länge
20" (500)	4.0 / 4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
24" (600)	4.0 / 4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
26" (650)	4.0 / 4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
28" (700)	4.0 / 4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
30" (750)	4.0 / 4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
32" (800)	4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
36" (900)	4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
40" (1000)	4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
48" (1200)	4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40
64" (1600)	4.4 / 4.8	10 (hartgelötet) / 12 (lasergeschweißt)	24 / 40

Artikel nach Maschinenleistung

Anwendung	Ausführung	Produktcode
Unter 10 kW	Supreme / Zenesis U-shape 40	RUZWL
Unter 10 kW	Supreme / Zenesis short 24	RUZWL(24)
Unter 10 kW	Premium / U-shape 40	RPLWL
Unter 10 kW	Premium / Short 24	RPLWL(24)
Unter 10 kW	Standard / Normal 40	RSLWL
Unter 10 kW	Standard / Short 24	RSLWL(24)
Unter 10 kW	Economy / Short 24	REHWL(24)
10 ~ 15 kW	Supreme / Zenesis U-shape 40	RUZWM
10 ~ 15 kW	Supreme / Zenesis short 24	RUZWM(24)
10 ~ 15 kW	Premium / U-shape 40	RPLWM
10 ~ 15 kW	Premium / Short 24	RPLWM(24)
10 ~ 15 kW	Standard / Normal 40	RSLWM
10 ~ 15 kW	Standard / Short 24	RSLWM(24)
10 ~ 15 kW	Economy / Short 24	REHWM(24)
Über 25 kW	Supreme / Zenesis U-shape 40	RUZWH
Über 25 kW	Supreme / Zenesis short 24	RUZWH(24)
Über 25 kW	Premium / U-shape 40	RPLWH
Über 25 kW	Premium / Short 24	RPLWH(24)
Über 25 kW	Standard / Normal 40	RSLWH
Über 25 kW	Standard / Short 24	RSLWH(24)
Über 25 kW	Economy / Short 24	REHWH(24)

Die Bewertungen beziehen sich auf die dargestellten Ausführungsgruppen. Wählen Sie den dazugehörigen Produktcode nach Maschinenleistung.

Anwendungsbewertung

Werkstoff	RUZWL	RUZWL(24)	RPLWL	RPLWL(24)
Stark bewehrt, harte Zuschläge	5	5	4	4
Mäßig bewehrt, mittlere Zuschläge	5	5	4	4
Leicht bewehrt, weiche Zuschläge / Ziegel	5	4	4	3

Werkstoff	RSLWL	RSLWL(24)	REHWL(24)
Stark bewehrt, harte Zuschläge	2	3	1
Mäßig bewehrt, mittlere Zuschläge	3	3	2
Leicht bewehrt, weiche Zuschläge / Ziegel	3	2	1

Zu diesem Kapitel anfragen

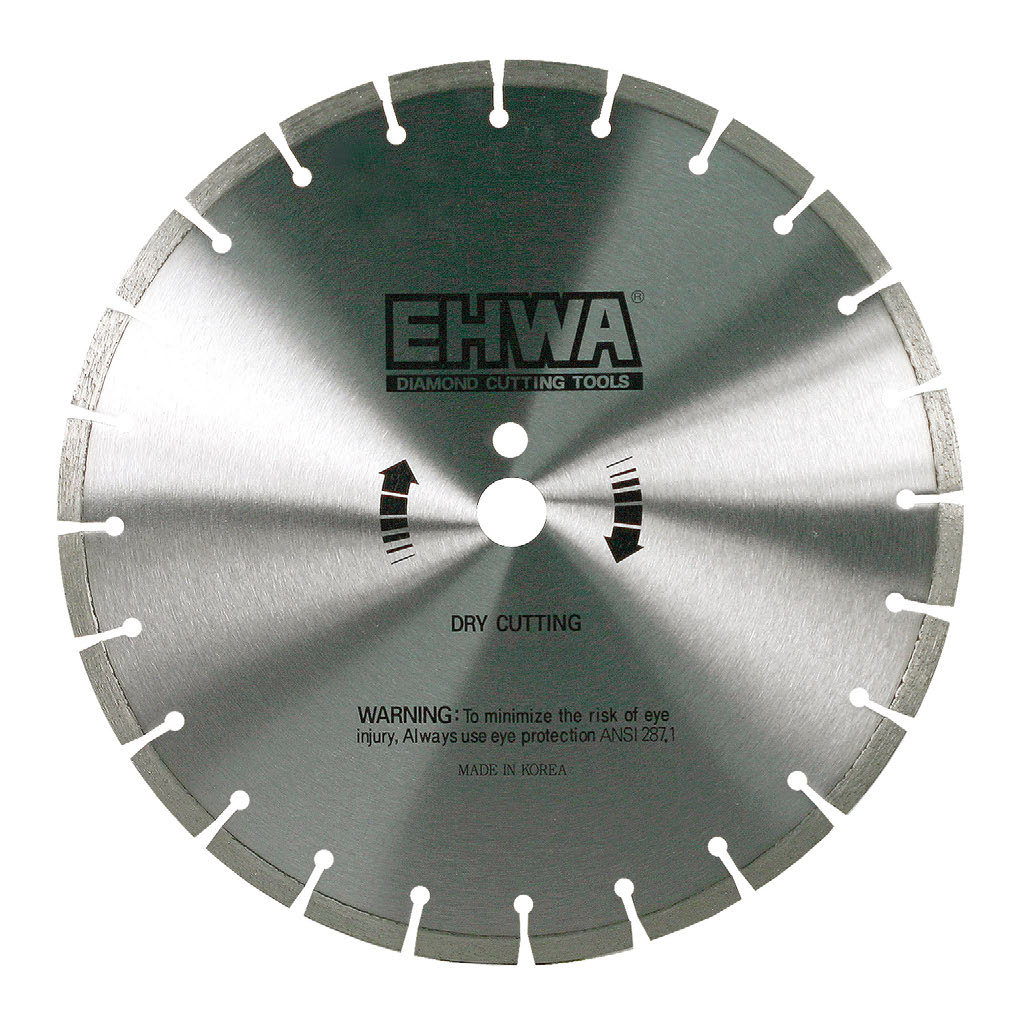

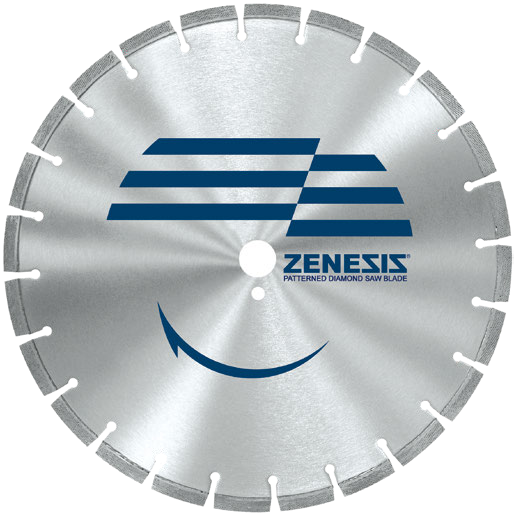

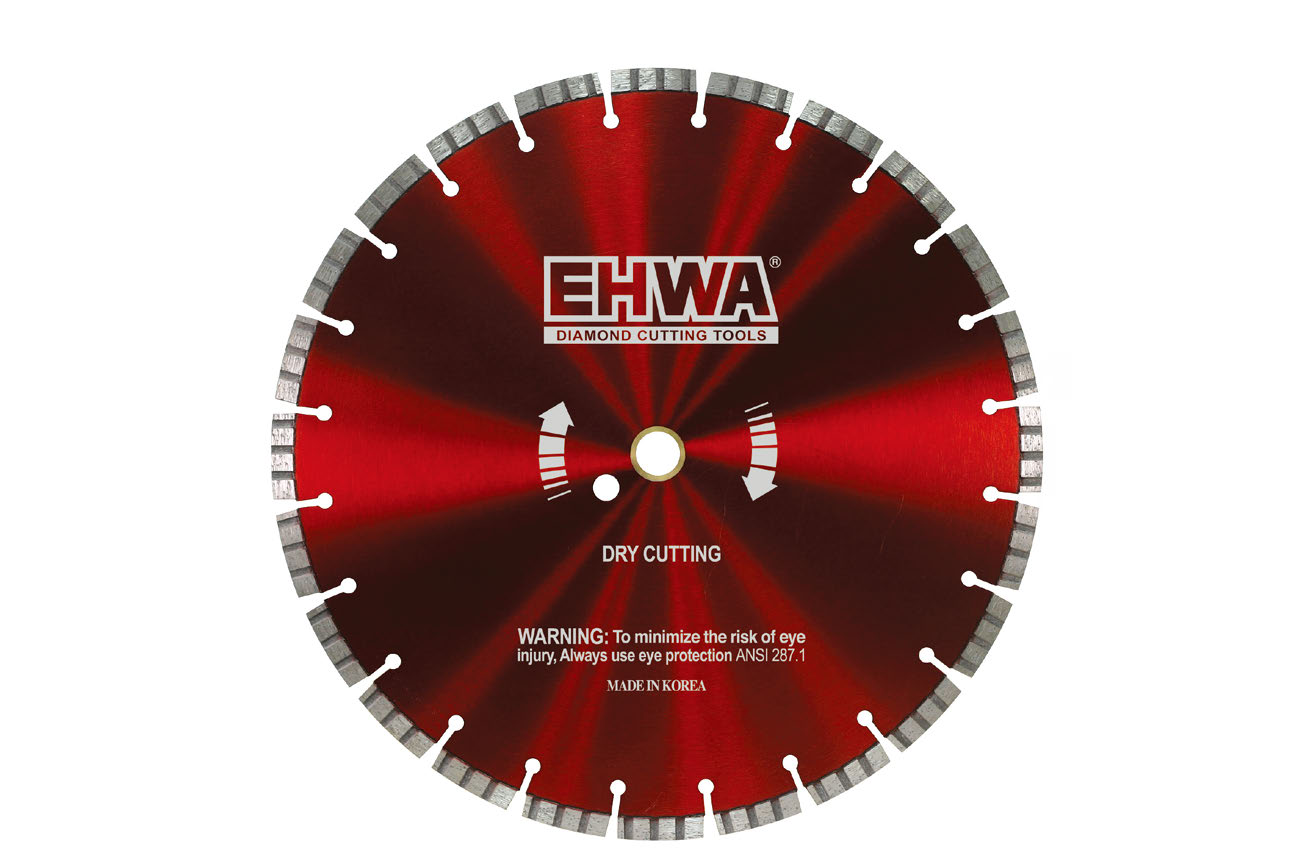

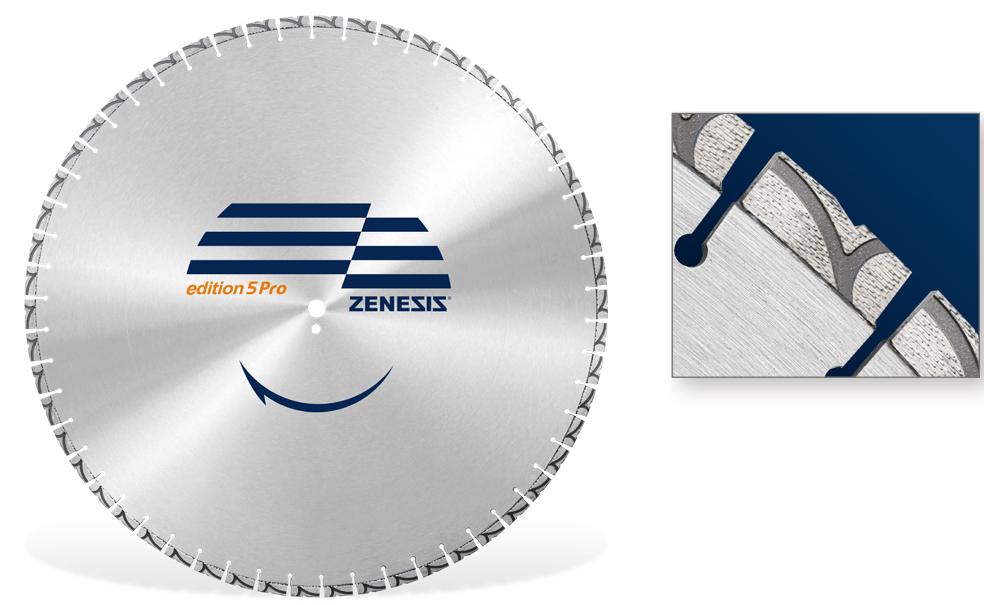

Bodensägen: ausgehärteter Beton

Für hohe Schnittleistung in verschiedenen Betonarten mit Maschinen im Bereich 10 ~ 80 hp. Normal- und Turbo-Segmente werden in den dargestellten Qualitäts- und Leistungsstufen angeboten. Maximale Umfangsgeschwindigkeit: 63 m/s.

Maße

Durchmesser	Dicke	Höhe	Länge
12" (300)	3.2 / 3.6	10 / 12	40
14" (350)	3.2 / 3.6	10 / 12	40
16" (400)	3.2 / 3.6	10 / 12	40
18" (450)	3.6 / 4.0 / 4.4	10 / 12	40
20" (500)	3.6 / 4.0 / 4.4	10 / 12	40
24" (600)	4.0 / 4.4 / 4.8	10 / 12	40
26" (650)	4.0 / 4.4 / 4.8	10 / 12	40
28" (700)	4.0 / 4.4 / 4.8	10 / 12	40
30" (750)	4.0 / 4.4 / 4.8	10 / 12	40
32" (800)	4.4 / 4.8	10 / 12	40
36" (900)	4.4 / 4.8	10 / 12	40
40" (1000)	4.4 / 4.8	10 / 12	40
48" (1200)	4.4 / 4.8	10 / 12	40

Artikel nach Maschinenleistung

Anwendung	Ausführung	Produktcode
Unter 19 hp	Supreme / Zenesis normal	CUZF1
Unter 19 hp	Supreme / Zenesis turbo	CUZF1(T)
Unter 19 hp	Premium / Normal	CPLF1
Unter 19 hp	Premium / Turbo	CPLF1(T)
Unter 19 hp	Standard / Normal	CSLF1
Unter 19 hp	Standard / Turbo	CSLF1(T)
Unter 19 hp	Economy / Normal	CELF1
Unter 19 hp	Economy / Turbo	CELF1(T)
20 ~ 29 hp	Supreme / Zenesis normal	CUZF2
20 ~ 29 hp	Supreme / Zenesis turbo	CUZF2(T)
20 ~ 29 hp	Premium / Normal	CPLF2
20 ~ 29 hp	Premium / Turbo	CPLF2(T)
20 ~ 29 hp	Standard / Normal	CSLF2
20 ~ 29 hp	Standard / Turbo	CSLF2(T)
20 ~ 29 hp	Economy / Normal	CELF2
20 ~ 29 hp	Economy / Turbo	CELF2(T)
35 ~ 48 hp	Supreme / Zenesis normal	CUZF3
35 ~ 48 hp	Supreme / Zenesis turbo	CUZF3(T)
35 ~ 48 hp	Premium / Normal	CPLF3
35 ~ 48 hp	Premium / Turbo	CPLF3(T)
35 ~ 48 hp	Standard / Normal	CSLF3
35 ~ 48 hp	Standard / Turbo	CSLF3(T)
35 ~ 48 hp	Economy / Normal	—
35 ~ 48 hp	Economy / Turbo	—
50 ~ 65 hp	Supreme / Zenesis normal	CUZF5
50 ~ 65 hp	Supreme / Zenesis turbo	CUZF5(T)
50 ~ 65 hp	Premium / Normal	CPLF5
50 ~ 65 hp	Premium / Turbo	CPLF5(T)
50 ~ 65 hp	Standard / Normal	CSLF5
50 ~ 65 hp	Standard / Turbo	CSLF5(T)
50 ~ 65 hp	Economy / Normal	—
50 ~ 65 hp	Economy / Turbo	—
Über 65 hp	Supreme / Zenesis normal	CUZF6
Über 65 hp	Supreme / Zenesis turbo	CUZF6(T)
Über 65 hp	Premium / Normal	CPLF6
Über 65 hp	Premium / Turbo	CPLF6(T)
Über 65 hp	Standard / Normal	CSLF6
Über 65 hp	Standard / Turbo	CSLF6(T)
Über 65 hp	Economy / Normal	—
Über 65 hp	Economy / Turbo	—

Die Bewertungen beziehen sich auf die dargestellten Ausführungsgruppen. Wählen Sie den dazugehörigen Produktcode nach Maschinenleistung.

Anwendungsbewertung

Werkstoff	CUZF1	CUZF1(T)	CPLF1	CPLF1(T)
Harte Zuschläge und hochfester Beton	5	5	4	4
Mittlere bis harte Zuschläge und Beton mittlerer Festigkeit	5	5	4	4
Weiche Zuschläge und Beton geringer Festigkeit	4	4	4	4

Werkstoff	CSLF1	CSLF1(T)	CELF1	CELF1(T)
Harte Zuschläge und hochfester Beton	3	3	2	2
Mittlere bis harte Zuschläge und Beton mittlerer Festigkeit	3	3	2	2
Weiche Zuschläge und Beton geringer Festigkeit	4	4	3	3

Bodensägen: ausgehärteter Beton – Produktansicht

Bodensägen: ausgehärteter Beton: Zenesis normal

Bodensägen: ausgehärteter Beton: Zenesis turbo

Zu diesem Kapitel anfragen

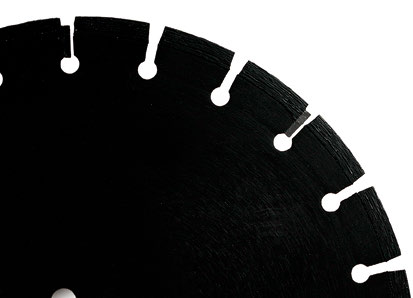

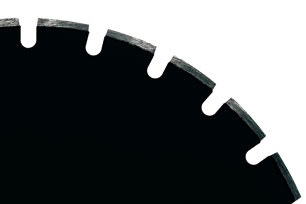

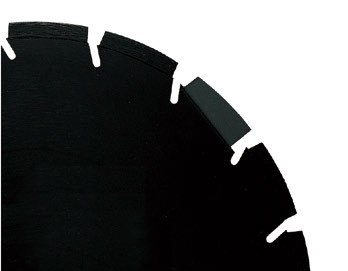

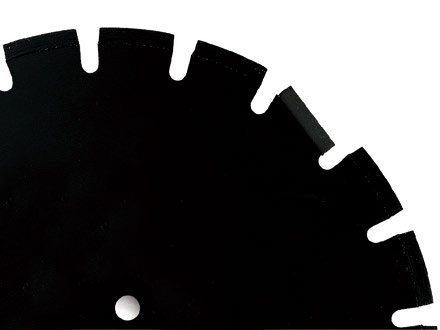

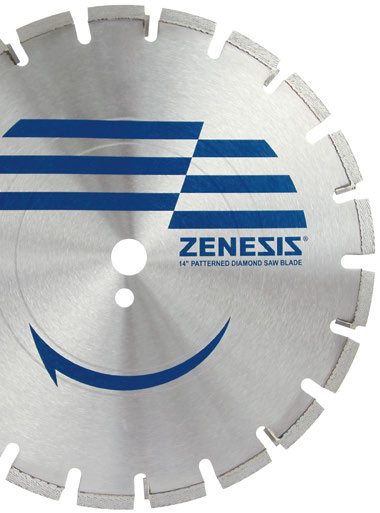

Bodensägen: Asphalt

Für hohe Schnittleistung in Asphalt mit Maschinen im Bereich 10 ~ 80 hp. Segmentformen: Zenesis Insert (Supreme), Wedge und Slant (Premium, Standard), Insert (Premium, Standard, Economy) und Normal (Economy). Maximale Umfangsgeschwindigkeit: 63 m/s.

Maße

Durchmesser	Dicke	Höhe	Länge
12" (300)	3.2 / 3.6	7 / 10	40
14" (350)	3.2 / 3.6	7 / 10	40
16" (400)	3.2 / 3.6	7 / 10	40
18" (450)	3.6 / 4.0 / 4.4	7 / 10	40
20" (500)	3.6 / 4.0 / 4.4	7 / 10	40
24" (600)	4.0 / 4.4 / 4.8	7 / 10	40
26" (650)	4.0 / 4.4 / 4.8	7 / 10	40
28" (700)	4.0 / 4.4 / 4.8	7 / 10	40
30" (750)	4.0 / 4.4 / 4.8	7 / 10	40
32" (800)	4.4 / 4.8	7 / 10	40
36" (900)	4.4 / 4.8	7 / 10	40
40" (1000)	4.4 / 4.8	7 / 10	40
48" (1200)	4.4 / 4.8	7 / 10	40

Artikel nach Maschinenleistung

Anwendung	Ausführung	Produktcode
Unter 19 hp	Supreme / Zenesis insert	PUZF1(I)
Unter 19 hp	Premium / Wedge	PPLF1(W)
Unter 19 hp	Premium / Slant	PPLF1(S)
Unter 19 hp	Premium / Insert	PPLF1(I)
Unter 19 hp	Standard / Wedge	PSLF1(W)
Unter 19 hp	Standard / Slant	PSLF1(S)
Unter 19 hp	Standard / Insert	PSLF1(I)
Unter 19 hp	Economy / Insert	PELF1(I)
Unter 19 hp	Economy / Normal	PELF1
20 ~ 29 hp	Supreme / Zenesis insert	PUZF2(I)
20 ~ 29 hp	Premium / Wedge	PPLF2(W)
20 ~ 29 hp	Premium / Slant	PPLF2(S)
20 ~ 29 hp	Premium / Insert	PPLF2(I)
20 ~ 29 hp	Standard / Wedge	PSLF2(W)
20 ~ 29 hp	Standard / Slant	PSLF2(S)
20 ~ 29 hp	Standard / Insert	PSLF2(I)
20 ~ 29 hp	Economy / Insert	PELF2(I)
20 ~ 29 hp	Economy / Normal	PELF2
35 ~ 48 hp	Supreme / Zenesis insert	PUZF3(I)
35 ~ 48 hp	Premium / Wedge	PPLF3(W)
35 ~ 48 hp	Premium / Slant	PPLF3(S)
35 ~ 48 hp	Premium / Insert	PPLF3(I)
35 ~ 48 hp	Standard / Wedge	PSLF3(W)
35 ~ 48 hp	Standard / Slant	PSLF3(S)
35 ~ 48 hp	Standard / Insert	PSLF3(I)
35 ~ 48 hp	Economy / Insert	—
35 ~ 48 hp	Economy / Normal	—
50 ~ 65 hp	Supreme / Zenesis insert	PUZF5(I)
50 ~ 65 hp	Premium / Wedge	PPLF5(W)
50 ~ 65 hp	Premium / Slant	PPLF5(S)
50 ~ 65 hp	Premium / Insert	PPLF5(I)
50 ~ 65 hp	Standard / Wedge	PSLF5(W)
50 ~ 65 hp	Standard / Slant	PSLF5(S)
50 ~ 65 hp	Standard / Insert	PSLF5(I)
50 ~ 65 hp	Economy / Insert	—
50 ~ 65 hp	Economy / Normal	—
Über 65 hp	Supreme / Zenesis insert	PUZF6(I)
Über 65 hp	Premium / Wedge	PPLF6(W)
Über 65 hp	Premium / Slant	PPLF6(S)
Über 65 hp	Premium / Insert	PPLF6(I)
Über 65 hp	Standard / Wedge	PSLF6(W)
Über 65 hp	Standard / Slant	PSLF6(S)
Über 65 hp	Standard / Insert	PSLF6(I)
Über 65 hp	Economy / Insert	—
Über 65 hp	Economy / Normal	—

Die Bewertungen beziehen sich auf die dargestellten Ausführungsgruppen. Wählen Sie den dazugehörigen Produktcode nach Maschinenleistung.

Anwendungsbewertung

Werkstoff	PUZF1(I)	PPLF1(W)	PPLF1(S)	PPLF1(I)
Harte Zuschläge / Asphalt über Beton	5	4	4	4
Asphalt mit weichen bis mittleren Zuschlägen	5	4	4	4

Werkstoff	PSLF1(W)	PSLF1(S)	PSLF1(I)	PELF1(I)
Harte Zuschläge / Asphalt über Beton	4	4	4	3
Asphalt mit weichen bis mittleren Zuschlägen	4	4	4	4

Werkstoff	PELF1
Harte Zuschläge / Asphalt über Beton	3
Asphalt mit weichen bis mittleren Zuschlägen	4

Zu diesem Kapitel anfragen

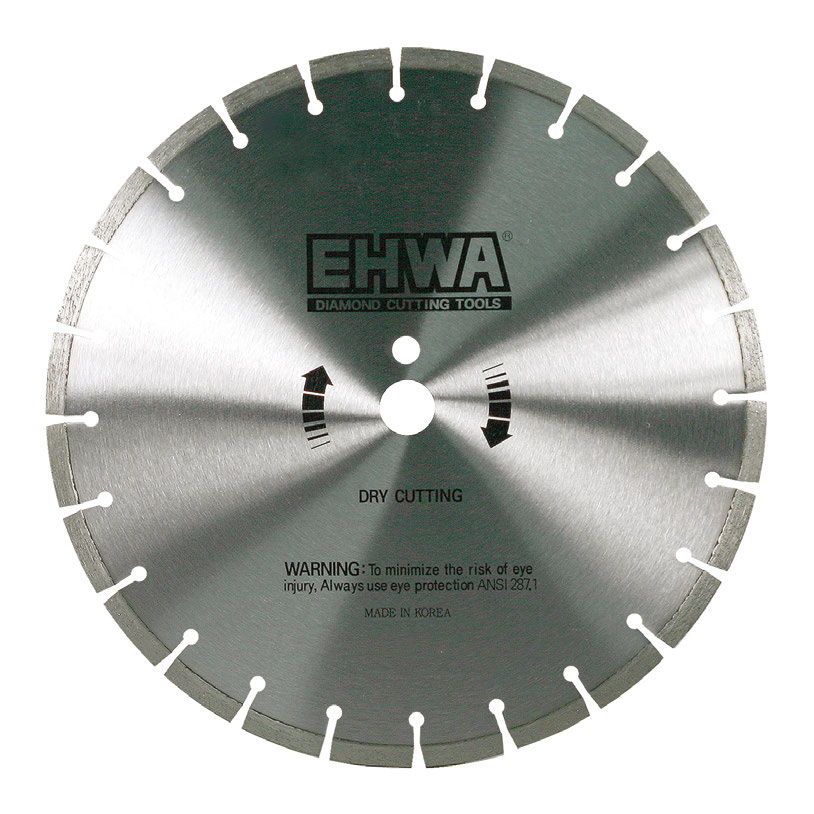

Bodensägen: Frischbeton

Für hohe Schnittleistung in Frischbeton mit Maschinen im Bereich 10 ~ 50 hp. Zenesis Insert: Supreme; Slant und Insert: Premium, Standard; Normal: Premium, Standard, Economy. Maximale Umfangsgeschwindigkeit: 63 m/s.

Maße

Durchmesser	Dicke	Höhe	Länge
12" (300)	2.8 / 3.2	10 / 12	40
14" (350)	3.2 / 3.6	10 / 12	40
16" (400)	3.2 / 3.6	10 / 12	40
18" (450)	3.2 / 3.6 / 4.0	10 / 12	40

Artikel nach Maschinenleistung

Anwendung	Ausführung	Produktcode
Unter 19 hp	Supreme / Zenesis insert	AUZF1(I)
Unter 19 hp	Premium / Slant	APLF1(S)
Unter 19 hp	Premium / Insert	APLF1(I)
Unter 19 hp	Premium / Normal	APLF1
Unter 19 hp	Standard / Slant	ASLF1(S)
Unter 19 hp	Standard / Insert	ASLF1(I)
Unter 19 hp	Standard / Normal	ASLF1
Unter 19 hp	Economy / Normal	AELF1
20 ~ 29 hp	Supreme / Zenesis insert	AUZF2(I)
20 ~ 29 hp	Premium / Slant	APLF2(S)
20 ~ 29 hp	Premium / Insert	APLF2(I)
20 ~ 29 hp	Premium / Normal	APLF2
20 ~ 29 hp	Standard / Slant	ASLF2(S)
20 ~ 29 hp	Standard / Insert	ASLF2(I)
20 ~ 29 hp	Standard / Normal	ASLF2
20 ~ 29 hp	Economy / Normal	AELF2
35 ~ 48 hp	Supreme / Zenesis insert	AUZF3(I)
35 ~ 48 hp	Premium / Slant	APLF3(S)
35 ~ 48 hp	Premium / Insert	APLF3(I)
35 ~ 48 hp	Premium / Normal	APLF3
35 ~ 48 hp	Standard / Slant	ASLF3(S)
35 ~ 48 hp	Standard / Insert	ASLF3(I)
35 ~ 48 hp	Standard / Normal	ASLF3
35 ~ 48 hp	Economy / Normal	—

Die Bewertungen beziehen sich auf die dargestellten Ausführungsgruppen. Wählen Sie den dazugehörigen Produktcode nach Maschinenleistung.

Anwendungsbewertung

Werkstoff	AUZF1(I)	APLF1(S)	APLF1(I)	APLF1
Beton mit harten Zuschlägen	5	4	4	4
Beton mit weichen bis mittleren Zuschlägen	5	4	4	4
Beton mit weichen, abrasiven Zuschlägen	5	4	4	4

Werkstoff	ASLF1(S)	ASLF1(I)	ASLF1	AELF1
Beton mit harten Zuschlägen	3	3	3	2
Beton mit weichen bis mittleren Zuschlägen	3	3	3	2
Beton mit weichen, abrasiven Zuschlägen	4	4	4	3

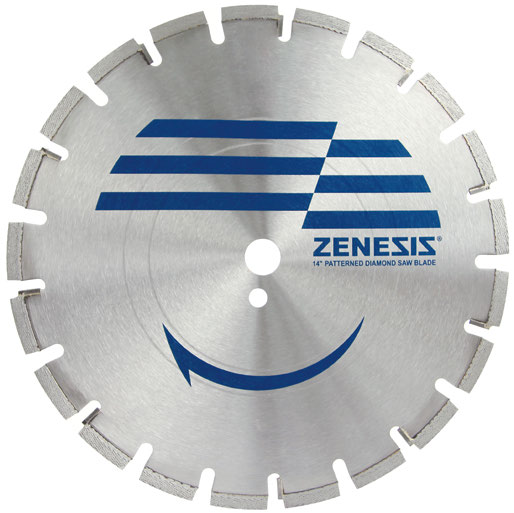

Bodensägen: Frischbeton – Produktansicht

Zu diesem Kapitel anfragen

Sägeseile für Bauanwendungen

Perlenmontage: Gummi und Feder. Maximale Umfangsgeschwindigkeit: 40 m/s. Zenesis-gesinterte Perlen: Supreme; gesinterte Perlen: Premium, Standard, Economy; galvanisch belegte und hartgelötete Perlen: Supreme, Premium. Die Anwendungsmatrix unterscheidet Nassanwendungen und ausdrücklich gekennzeichnete Trockenanwendungen sowie metallgeeignete Ausführungen.

Sägeseil / Perlen

Perlendurchmesser	Gesinterte Perlen/m	Galvanisch belegte Perlen/m	Hartgelötete Perlen/m
9	40	40	—
10.5	40 / 50	40 / 44 / 48 / 53	40 / 48 / 53
11	40	40 / 48	48
12.5	40	—	—

Produktcode	Ausführung
RUZRW(40S)	Supreme / Zenesis-gesintert
SUWEW(53S)	Supreme / Galvanisch belegt
SUWEW(48S)	Supreme / Galvanisch belegt
RUWEW(44S)	Supreme / Galvanisch belegt
SUWBW(53S)	Supreme / Hartgelötet
SUWBW(48S)	Supreme / Hartgelötet
RPWCH(40S)	Premium / Gesintert
RPWCD(50S)	Premium / Gesintert
RPWEW(40S)	Premium / Galvanisch belegt
RPWBW(40S)	Premium / Hartgelötet
RSWCW(40S)	Standard / Gesintert
REWCW(40S)	Economy / Gesintert
CEWCW(12.5D)	Economy / Gesintert

Anwendungsbewertung

Werkstoff	RUZRW(40S)	SUWEW(53S)	SUWEW(48S)	RUWEW(44S)
Beton / Ziegel	2	0	0	1
Stahlbeton	3	1	1	2
Stark bewehrter Stahlbeton	5	3	3	5
Stahlbeton, trocken	0	4	4	4
Metall	0	5	5	4
Metall, trocken	0	4	3	2

Werkstoff	SUWBW(53S)	SUWBW(48S)	RPWCH(40S)	RPWCD(50S)
Beton / Ziegel	0	0	1	0
Stahlbeton	2	2	3	0
Stark bewehrter Stahlbeton	3	3	2	0
Stahlbeton, trocken	4	4	0	3
Metall	5	5	0	0
Metall, trocken	4	3	0	0

Werkstoff	RPWEW(40S)	RPWBW(40S)	RSWCW(40S)	REWCW(40S)
Beton / Ziegel	1	1	2	3
Stahlbeton	2	2	3	3
Stark bewehrter Stahlbeton	3	3	1	0
Stahlbeton, trocken	3	3	0	0
Metall	2	2	0	0
Metall, trocken	1	1	0	0

Werkstoff	CEWCW(12.5D)
Beton / Ziegel	3
Stahlbeton	0
Stark bewehrter Stahlbeton	0
Stahlbeton, trocken	0
Metall	0
Metall, trocken	0

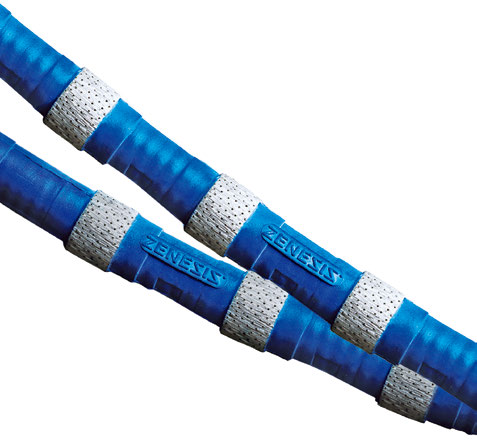

Sägeseile für Bauanwendungen – Produktansicht

Sägeseile für Bauanwendungen: Zenesis-gesintert

Sägeseile für Bauanwendungen: Galvanisch belegt

Sägeseile für Bauanwendungen: Hartgelötet

Zu diesem Kapitel anfragen

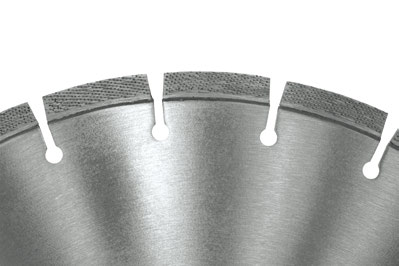

Brückensägen: Spannbeton

Für hohe Schnittleistung in Spannbeton mit Maschinen im Bereich 20 ~ 60 hp. Die Ausführung stimmen wir auf Maschinenleistung, örtliche Zuschläge und die Aushärtezeit des Betons ab. Normaler Blattkörper sowie geräuschreduzierende, lasergeschnittene oder Sandwich-Silent-Ausführung sind erhältlich. Weitere Größen sind auf Anfrage möglich. Maximale Umfangsgeschwindigkeit: 63 m/s.

Maße

Durchmesser	Dicke	Höhe	Länge
24" (600)	6	10 / 12	40
28" (700)	6	10 / 12	40
32" (800)	8	10 / 12	40
36" (900)	8	10 / 12	40
40" (1000)	8	10 / 12	40
44" (1100)	8	10 / 12	40
48" (1200)	8	10 / 12	40
52" (1300)	8	10 / 12	40

Produktcode	Ausführung
RPZTH	Premium / Zenesis
RSLRH	Standard / Normal

Anwendungsbewertung

Werkstoff	RPZTH	RSLRH
Spannbeton	5	4

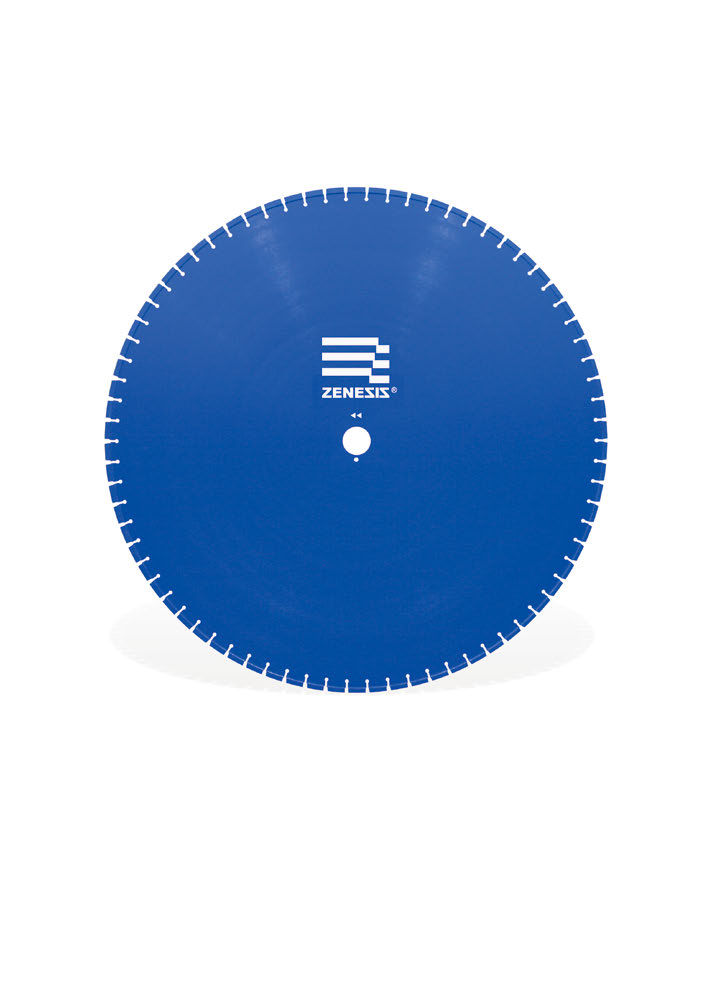

Brückensägen: Spannbeton – Produktansicht

Zu diesem Kapitel anfragen

Tischsägen: lasergeschweißte Blätter

Nass- und Trockeneinsatz gemäß Werkzeugausführung. Kühlbohrungen und Silent-Blattkörper sind auf Anfrage erhältlich. Maximale Umfangsgeschwindigkeit: 63 m/s.

Formen: Zenesis (Supreme, Premium), Normal (Premium, Standard, Economy, Seco), Turbo (Premium, Standard, Economy), Alternative (Premium, Standard), Wide U-slot (Premium, Standard, Economy, Seco), Narrow U-slot (Premium, Standard).

Maße

Durchmesser	Dicke	Höhe	Länge
10" (250)	2.4	10 / 12	38
12" (300)	2.8	10 / 12	40
14" (350)	3.2	10 / 12	40
16" (400)	3.2	10 / 12	40
18" (450)	3.6	10 / 12	40
20" (500)	3.6	10 / 12	40
24" (600)	4.5	10 / 12	40
26" (650)	4.5	10 / 12	40
28" (700)	4.5	10 / 12	40
30" (750)	4.5	10 / 12	40
32" (800)	4.5	10 / 12	40
36" (900)	4.5	10 / 12	40

Produktcode	Ausführung
UUZHL	Supreme / Zenesis
UPLHL	Premium
USLHL	Standard
UELHL	Economy
UOLHL	Seco

Anwendungsbewertung

Werkstoff	UUZHL	UPLHL	USLHL	UELHL
Waschbeton	5	4	2	1
Feuerfeststeine	5	4	2	1
Klinker	5	5	3	2
Dachziegel	5	5	3	2
Granit / Porphyr / Basalt / Quarzit / Hartgestein	5	4	3	2
Ausgehärteter Beton / Betonrohre	5	5	3	2
Betonsteine / Ziegel	0	3	2	2
Marmor	3	2	1	1
Sandstein / Kalkstein	3	2	1	1

Werkstoff	UOLHL
Waschbeton	0
Feuerfeststeine	0
Klinker	0
Dachziegel	1
Granit / Porphyr / Basalt / Quarzit / Hartgestein	0
Ausgehärteter Beton / Betonrohre	1
Betonsteine / Ziegel	1
Marmor	0
Sandstein / Kalkstein	0

Tischsägen: lasergeschweißte Blätter: Turbo

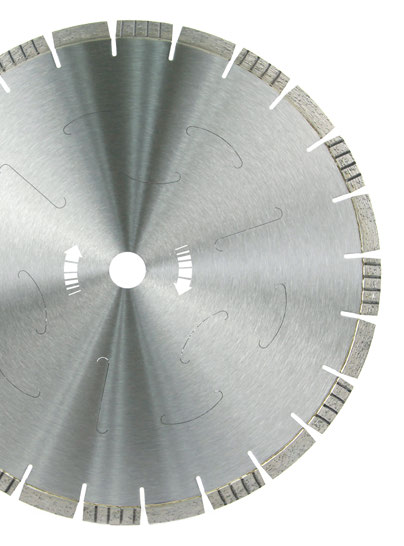

Tischsägen: lasergeschweißte Blätter – Produktansicht

Tischsägen: lasergeschweißte Blätter: Narrow U-slot

Tischsägen: lasergeschweißte Blätter: Zenesis

Tischsägen: lasergeschweißte Blätter: Normal

Tischsägen: lasergeschweißte Blätter: Alternative

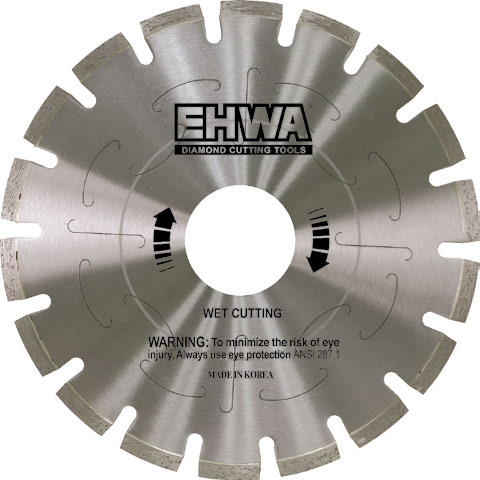

Tischsägen: lasergeschweißte Blätter: Wide U-slot

Zu diesem Kapitel anfragen

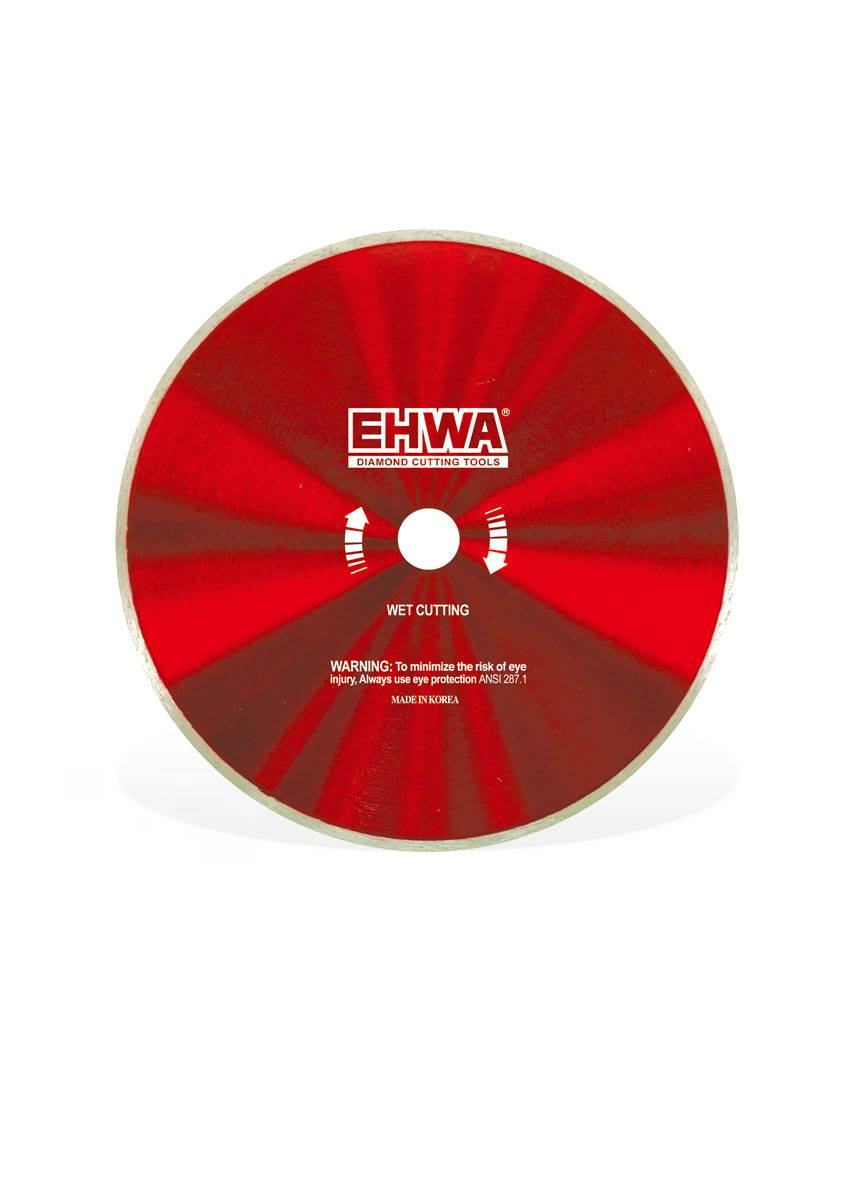

Tischsägen: gesinterte Blätter

Nassausführungen: Rim, Music 1 und Music 2 in Premium, Standard und Economy sowie Thin Rim in Premium. Trockenvarianten Rim, Music 1 und Music 2 werden als Standard unter USCRD geführt. Maximale Umfangsgeschwindigkeit: 63 m/s. Die werkstoffbezogenen Klassenbewertungen gelten jeweils für die dargestellte Klasse.

Maße

Durchmesser	Dicke	Höhe
4" (100)	1.6	5.0 / 7.5 / 9.5
4.5" (115)	1.6	5.0 / 7.5 / 9.5
5" (125)	1.6	5.0 / 7.5 / 9.5
6" (150)	1.6 / 2.0	5.0 / 7.5 / 9.5
8" (200)	1.6 / 2.0	5.0 / 7.5 / 9.5
10" (250)	1.6 / 2.0	5.0 / 7.5 / 9.5
12" (300)	1.2 (dünner Rim-Belag)	5.0 / 7.5 / 9.5
14" (350)	2.0 / 2.2 / 2.4	5.0 / 7.5 / 9.5
16" (400)	2.4 / 3.2	7.5
18" (450)	2.4 / 3.2	7.5
20" (500)	2.4 / 3.2	7.5

Produktcode	Ausführung
UPCRW	Premium / Nass
USCRW	Standard / Nass
USCRD	Standard / Trocken
UECRW	Economy / Nass

Anwendungsbewertung

Werkstoff	UPCRW	USCRW / USCRD	UECRW
Granit / Porphyr / Basalt / Quarzit / Hartgestein	4	3	2
Fliesen / Keramik / Porzellan	5	4	3
Marmor	4	3	2

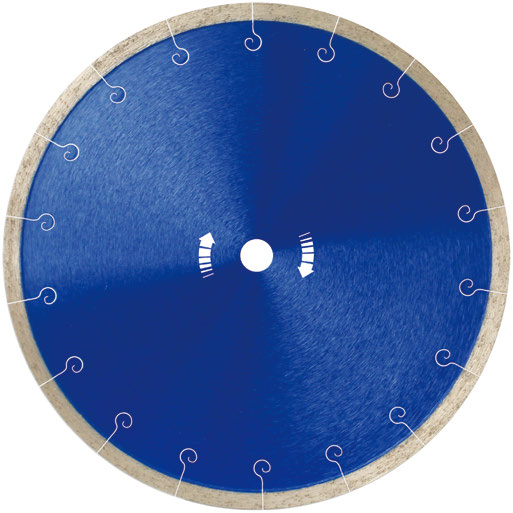

Tischsägen: gesinterte Blätter – Produktansicht

Tischsägen: gesinterte Blätter: Thin rim

Zu diesem Kapitel anfragen

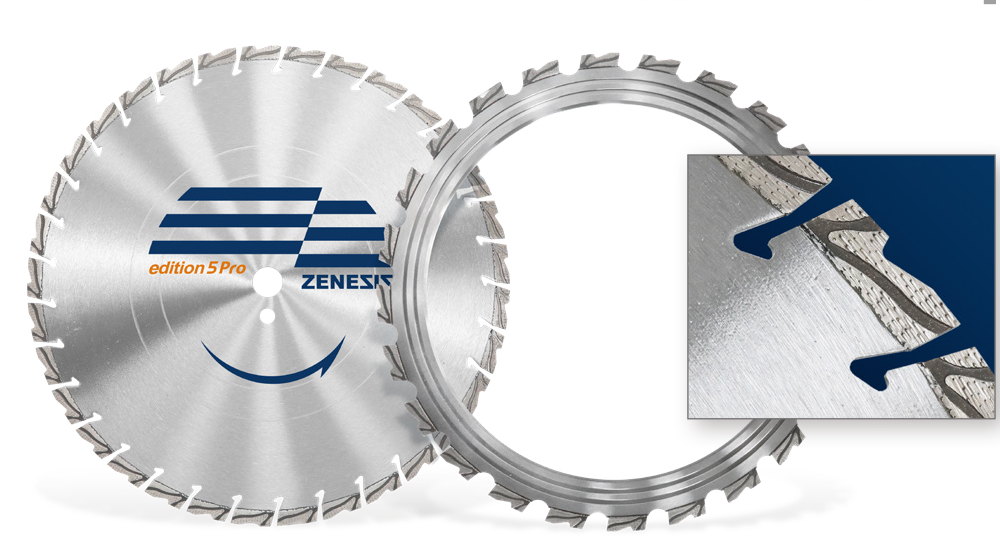

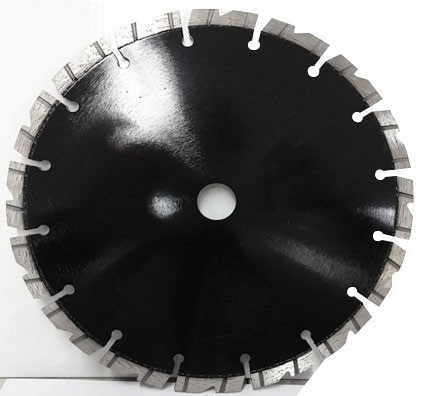

Handtrenn- und Ringsägen

Lasergeschweißte Blätter für den Trockeneinsatz. Kühlbohrungen und Silent-Blattkörper sind auf Anfrage erhältlich. Maximale Umfangsgeschwindigkeit: 100 m/s. Formen: Zenesis (Supreme), Normal (Premium, Standard, Economy, Seco), V-Turbo, Shark, Shallow-Turbo, X-Turbo, S-Turbo und Ring saw (Premium, Standard).

Maße

Durchmesser	Dicke	Höhe	Länge
12" (300)	2.8	10 / 12	40
14" (350)	3.2	10 / 12	40
16" (400)	3.2	10 / 12	40
18" (450)	3.6	10 / 12	40

Ringsäge: Referenzmaße

Länge	Dicke	Höhe
33	4.2	8 / 10

Produktcode	Ausführung
UUZHD	Supreme / Zenesis
UPLHD	Premium
USLHD	Standard
UELHD	Economy
UOLHD	Seco
HPLHD	Premium / Harte Werkstoffe
ASLHD	Standard / Abrasive Werkstoffe

Anwendungsbewertung

Werkstoff	UUZHD	UPLHD	USLHD	UELHD
Stahl / Schienen	3	2	1	0
Sphäroguss / Gusseisen	3	2	1	0
Stahlbeton	5	4	2	1
Waschbeton	4	4	2	1
Feuerfeststeine	5	4	2	1
Klinker	5	5	3	2
Dachziegel	5	4	3	2
Granit / Porphyr / Basalt / Quarzit / Hartgestein	5	4	3	2
Ausgehärteter Beton / Betonrohre	5	5	3	2
Betonsteine / Ziegel	4	3	2	1
Marmor	3	2	1	1
Sandstein / Kalkstein	3	2	1	1
Mörtel	4	3	2	2
Asphalt / Frischbeton	3	2	1	1

Werkstoff	UOLHD	HPLHD	ASLHD
Stahl / Schienen	0	2	0
Sphäroguss / Gusseisen	0	2	0
Stahlbeton	0	5	1
Waschbeton	0	4	1
Feuerfeststeine	0	4	1
Klinker	0	5	2
Dachziegel	1	5	2
Granit / Porphyr / Basalt / Quarzit / Hartgestein	0	4	2
Ausgehärteter Beton / Betonrohre	1	5	2
Betonsteine / Ziegel	1	3	3
Marmor	0	2	2
Sandstein / Kalkstein	0	2	3
Mörtel	1	3	3
Asphalt / Frischbeton	0	2	3

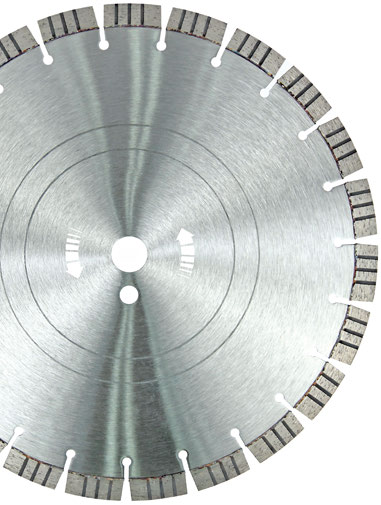

Handtrenn- und Ringsägen – Produktansicht

Zu diesem Kapitel anfragen

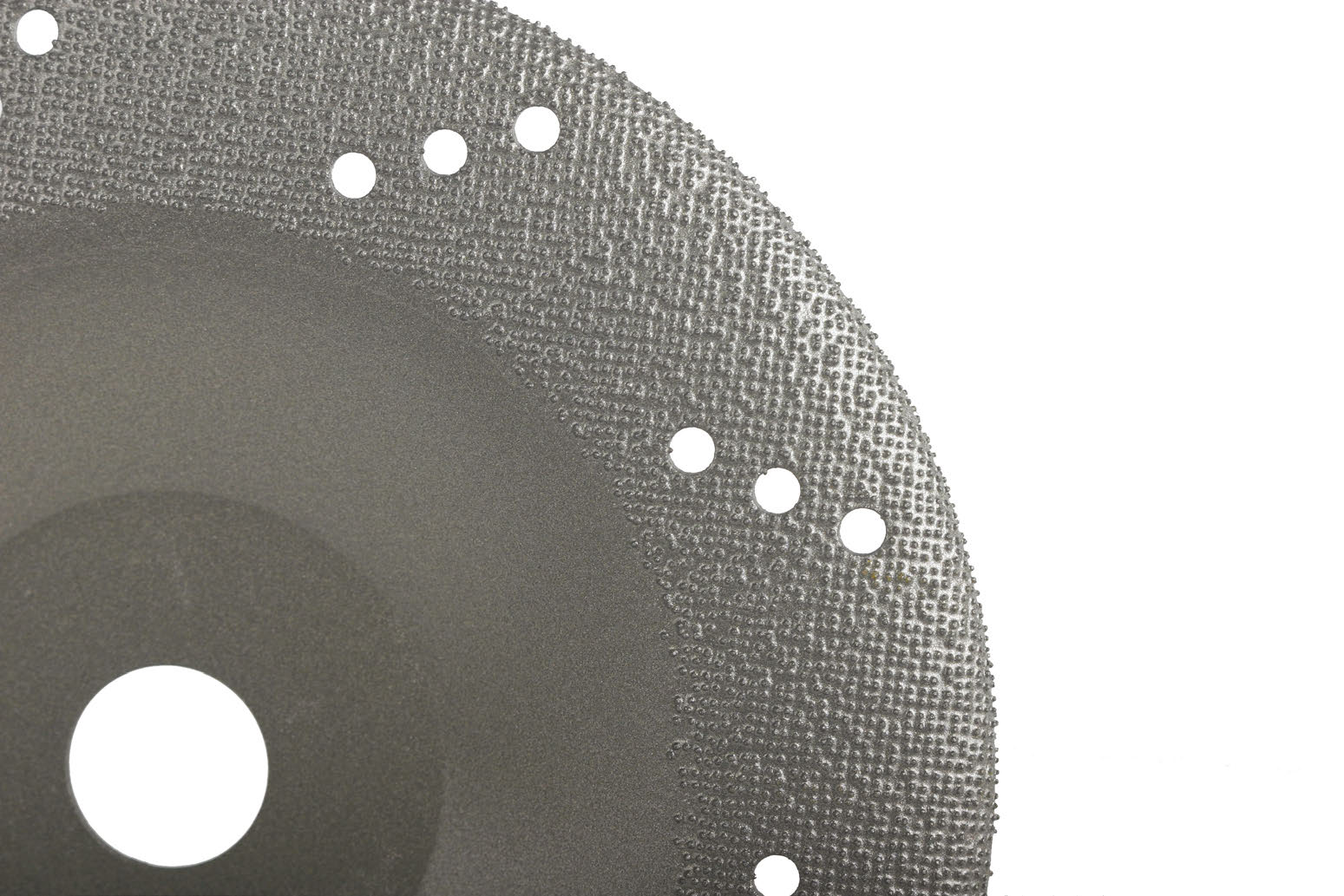

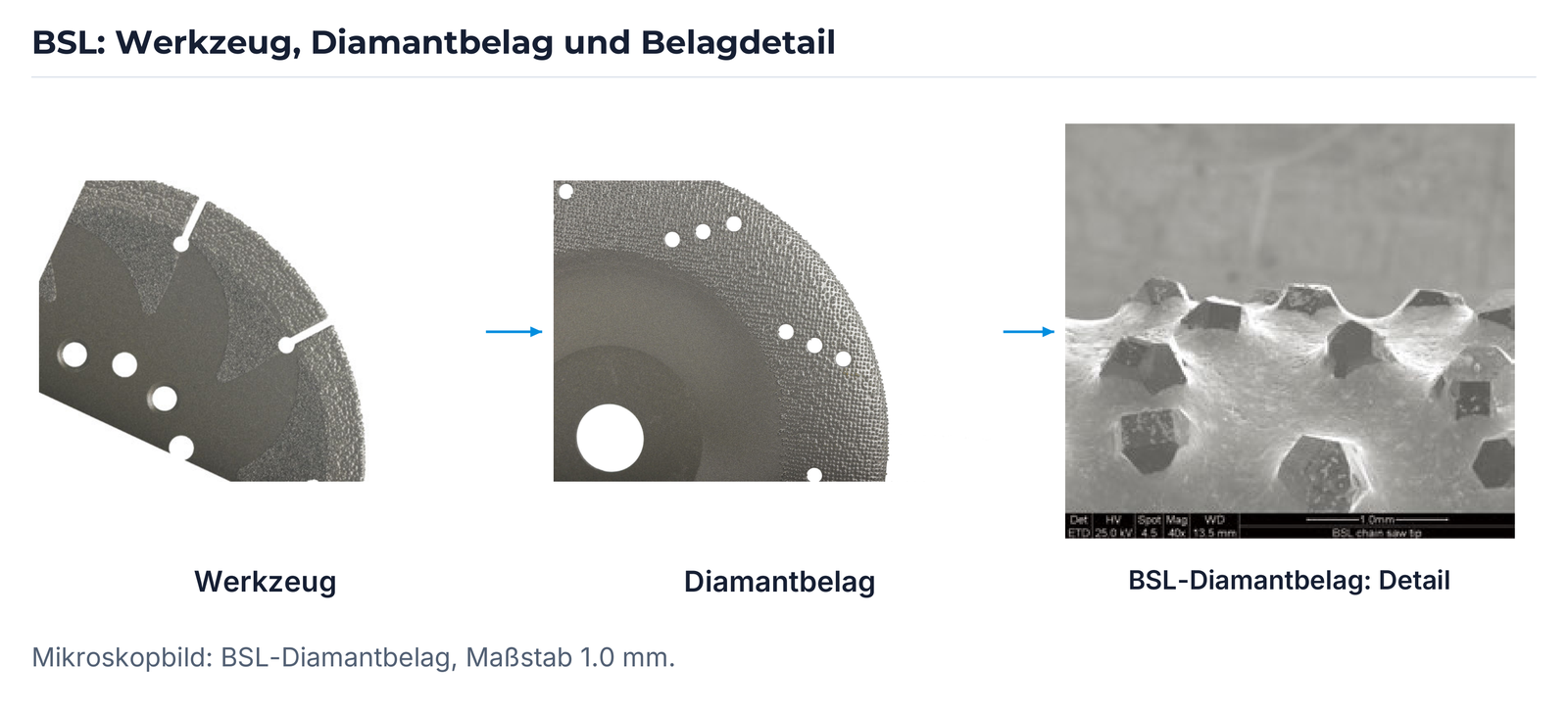

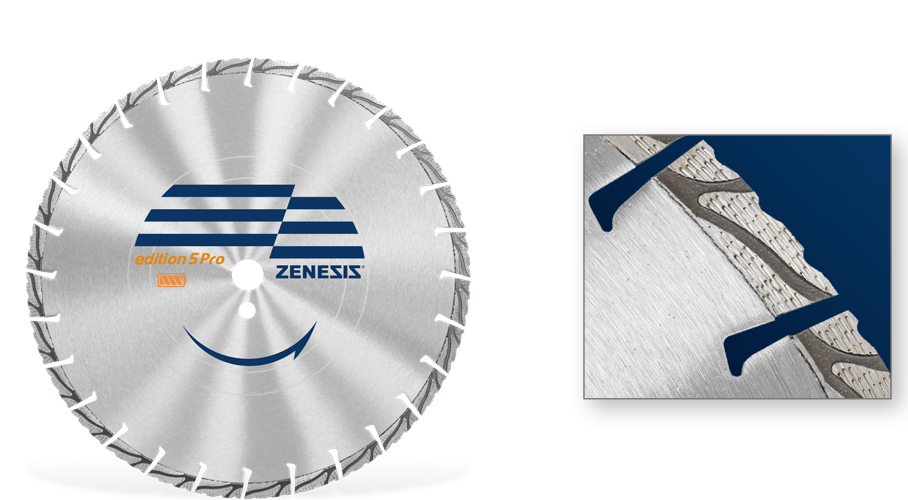

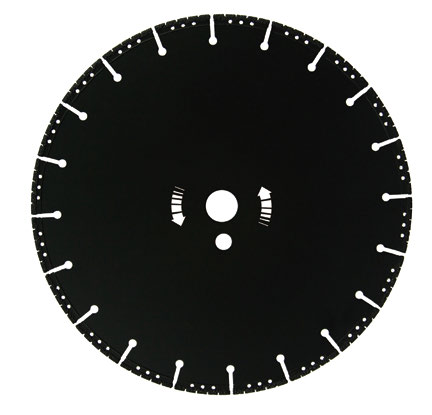

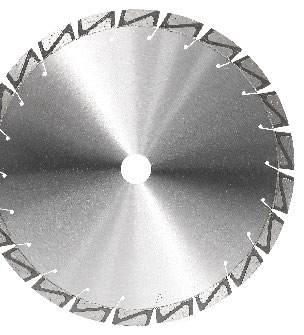

Akku-Trennsägen und BSL-Blätter

Akku-Blätter: Zenesis (Supreme), Normal (Premium, Standard, Economy), Slant Z-Turbo (Premium, Standard). Lasergeschweißte Trockenblätter; maximale Umfangsgeschwindigkeit 100 m/s. BSL-Rescue-Blätter sind als Premium für die bewerteten Werkstoffe erhältlich; maximale Umfangsgeschwindigkeit ebenfalls 100 m/s.

Maße

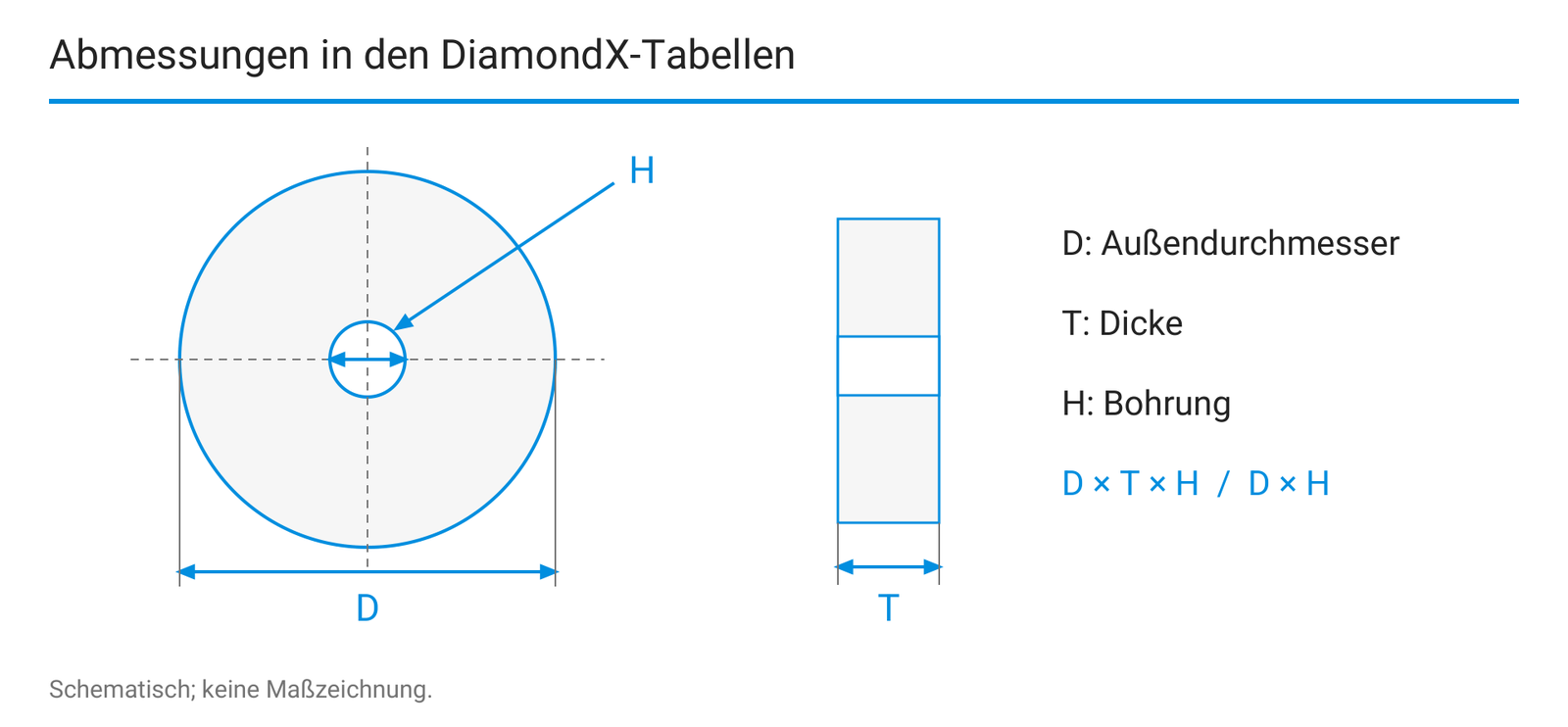

Durchmesser	Dicke	Höhe	Länge
12" (300)	2.8	10 / 12	33
14" (350)	3.2	10 / 12	33

BSL-Trennscheiben

Durchmesser	Dicke	Maximale Umfangsgeschwindigkeit
12" (302)	3.1 / 3.4	100 m / s
14" (352)	3.1 / 3.4	100 m / s
16" (409)	3.1 / 3.4	100 m / s

Produktcode	Ausführung
BUZAS	Supreme / Zenesis
BPLAS	Premium
BSLAS	Standard
BELAS	Economy

Anwendungsbewertung

Werkstoff	BUZAS	BPLAS	BSLAS	BELAS
Harter Werkstoff	5	4	1	0
Mittlerer Werkstoff	4	4	2	1
Weicher Werkstoff	3	3	2	2

Produktcode	Ausführung
UPBSD	Premium / Rescue

Anwendungsbewertung

Werkstoff	UPBSD
Gusseisen / Sphäroguss / Stahl / PVC-Rohre	5
HDPE / Holz / Kupfer / Faserplatten	3
Mauerwerk / Beton / Ziegel / Stein	2

Akku-Trennsägen und BSL-Blätter – Produktansicht

Akku-Trennsägen und BSL-Blätter: Slant Z Turbo

Zu diesem Kapitel anfragen

Winkel- und Kreissägen: lasergeschweißte Blätter

Lasergeschweißte Trockenblätter, hergestellt in Vietnam. Weitere Größen, Kühlbohrungen und Silent-Blattkörper sind auf Anfrage erhältlich. Maximale Umfangsgeschwindigkeit: 80 m/s.

Formen: Zenesis und Zenesis Turbo (Supreme, Premium); Normal (Premium, Standard, Economy, Seco); V-Turbo, Thin Shallow-Turbo, X-Turbo, S-Turbo, Dot-Turbo, Wide-Turbo, W-shape und Slant Shallow-Turbo (Premium, Standard); Turbo (Premium, Standard, Economy). Kleine Akku-Blätter ergänzen das Programm: Zenesis (Supreme), Normal (Premium, Standard, Economy), Slant Z-Turbo (Premium, Standard).

Maße

Durchmesser	Dicke	Höhe	Länge
4" (100)	2.2	10 / 12	31
4.5" (115)	2.2	10 / 12	31
5" (125)	2.2	10 / 12	31
6" (150)	2.4	10 / 12	32
7" (180)	2.4	10 / 12	33
8" (200)	2.4	10 / 12	38
9" (230)	2.4	10 / 12	38
10" (250)	2.4	10 / 12	38

Maße

Durchmesser	Dicke	Höhe	Länge
4.5" (115)	2.2	10 / 12	28
5" (125)	2.2	10 / 12	28
9" (230)	2.4	10 / 12	28
10" (250)	2.6	10 / 12	28

Produktcode	Ausführung
UUZAD	Supreme / Zenesis
UPLAD	Premium
USLAD	Standard
UELAD	Economy
UOLAD	Seco
HPLAD	Premium / Harte Werkstoffe
ASLAD	Standard / Abrasive Werkstoffe

Anwendungsbewertung

Werkstoff	UUZAD	UPLAD	USLAD	UELAD
Stahl / Schienen	3	2	1	0
Sphäroguss / Gusseisen	3	2	1	0
Stahlbeton	5	4	2	1
Waschbeton	5	4	2	1
Feuerfeststeine	5	4	2	1
Klinker	5	5	3	2
Dachziegel	5	5	3	2
Granit / Porphyr / Basalt / Quarzit / Hartgestein	5	4	3	2
Ausgehärteter Beton / Betonrohre	5	5	3	2
Betonsteine / Ziegel	0	3	3	2
Marmor	3	2	3	1
Sandstein / Kalkstein	3	2	3	1
Mörtel	0	3	2	2
Asphalt / Frischbeton	3	2	1	1

Werkstoff	UOLAD	HPLAD	ASLAD
Stahl / Schienen	0	0	0
Sphäroguss / Gusseisen	0	2	0
Stahlbeton	0	5	1
Waschbeton	0	5	1
Feuerfeststeine	0	4	1
Klinker	0	5	2
Dachziegel	1	5	2
Granit / Porphyr / Basalt / Quarzit / Hartgestein	0	5	2
Ausgehärteter Beton / Betonrohre	1	5	2
Betonsteine / Ziegel	1	3	3
Marmor	0	2	2
Sandstein / Kalkstein	0	2	3
Mörtel	1	3	3
Asphalt / Frischbeton	0	2	3

Produktcode	Ausführung
BUZAS	Supreme / Zenesis
BPLAS	Premium
BSLAS	Standard
BELAS	Economy

Anwendungsbewertung

Werkstoff	BUZAS	BPLAS	BSLAS	BELAS
Harter Werkstoff	5	4	1	0
Mittlerer Werkstoff	4	4	2	1
Weicher Werkstoff	3	3	2	2

Winkel- und Kreissägen: lasergeschweißte Blätter: Turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: Normal

Winkel- und Kreissägen: lasergeschweißte Blätter: Zenesis

Winkel- und Kreissägen: lasergeschweißte Blätter: V-turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: Slant Z Turbo

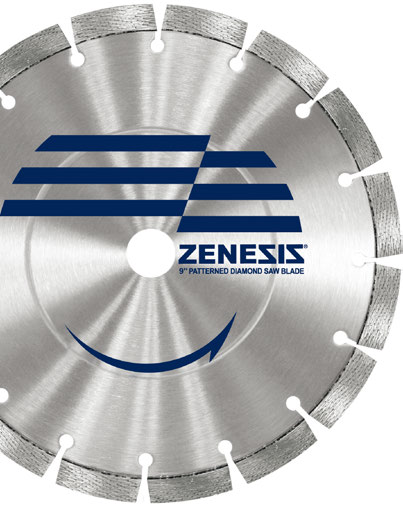

Winkel- und Kreissägen: lasergeschweißte Blätter – Produktansicht

Winkel- und Kreissägen: lasergeschweißte Blätter: S-turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: Shallow-turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: X-turbo

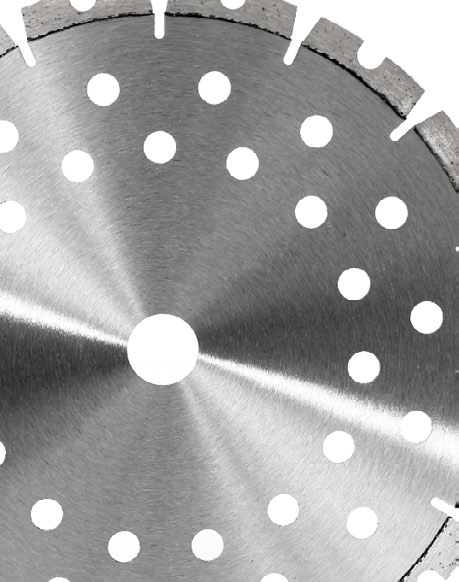

Winkel- und Kreissägen: lasergeschweißte Blätter: Dünn

Winkel- und Kreissägen: lasergeschweißte Blätter: Zenesis turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: Dot-turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: Slant shallow-turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: Wide-turbo

Winkel- und Kreissägen: lasergeschweißte Blätter: W-shape

Zu diesem Kapitel anfragen

Winkel- und Kreissägen: gesinterte und BSL-Blätter

Gesinterte Trockenblätter, maximale Umfangsgeschwindigkeit 80 m/s. Thin Turbo: AC, NT, NN, ON (Premium). Turbo: Medium, Narrow (Premium, Standard, Economy, Seco); Wave, Tornado, Tiger-teeth, KT01 (Premium, Standard). Rim (Standard, Seco); Music 1, Music 2, Kisses, Thin-T (Standard). Segmented: T-slot, Y-slot, ST-slot, TT-slot (Economy).

BSL-Trockenblätter: Rescue und Foundry (Premium), maximale Umfangsgeschwindigkeit 80 m/s. Die gemeinsame Anwendungsmatrix unterscheidet jede Blattklasse; Produktcodes bleiben ausführungsspezifisch.

Thin turbo

Durchmesser	Dicke	Höhe
4" (100)	1.4	7.5 / 10
4.3" / 4.5" (110 / 115)	1.4	7.5 / 10
5" (125)	1.4	7.5 / 10

Maße

Durchmesser	Dicke	Höhe
4" (100)	2.0 / 2.2	7.5 / 10
4.3" / 4.5" (110 / 115)	2.0 / 2.2	7.5 / 10
5" (125)	2.0 / 2.2	7.5 / 10
6" (150)	2.2 / 2.5	7.5 / 10
7" (180)	2.2 / 2.5	7.5 / 10
8" (200)	2.2 / 2.5	7.5 / 10
9" (230)	2.5 / 2.8	7.5 / 10
10" (250)	2.5 / 2.8	7.5 / 10
12" (300)	3.0 / 3.2	7.5 / 10

Maße

Durchmesser	Dicke	Höhe
4" (100)	1.6	5 / 7.5
4.3" / 4.5" (110 / 115)	1.6	5 / 7.5
5" (125)	1.6	5 / 7.5
6" (150)	1.6 / 2.0	5 / 7.5
7" (180)	1.6 / 2.0	5 / 7.5
8" (200)	1.6 / 2.0	5 / 7.5
9" (230)	1.6 / 2.0	5 / 7.5
10" (250)	1.6 / 2.0	5 / 7.5
12" (300)	2.0 / 2.2 / 2.4	5 / 7.5

Maße

Durchmesser	Dicke	Höhe
4" (100)	1.6	7 / 10 / 12
4.3" / 4.5" (110 / 115)	1.6	7 / 10 / 12
5" (125)	1.6	7 / 10 / 12
6" (150)	2.0	7 / 10 / 12
7" (180)	2.0	7 / 10 / 12
8" (200)	2.0	7 / 10 / 12
9" (230)	2.3	7 / 10 / 12
10" (250)	2.3	7 / 10 / 12
12" (300)	2.8	7 / 10 / 12

BSL-Trennscheiben für Winkelschleifer

Durchmesser	Dicke	Maximale Umfangsgeschwindigkeit
4" (100)	2.5 / 2.8	80 m / s
4.5" (115)	2.5 / 2.8	80 m / s
5" (125)	2.5 / 2.8	80 m / s
6" (150)	2.5 / 2.8	80 m / s
7" (180)	2.5 / 2.8	80 m / s
9" (230)	2.5 / 2.8	80 m / s

Produktcode	Ausführung
HPCTD	Premium / Thin turbo
UPCTD	Premium / Turbo
USCTD	Standard / Turbo
UECTD	Economy / Turbo
UOCTC	Super economy / Turbo
TSCRD	Standard / Rim
TOCRC	Super economy / Rim
UECSC	Economy / Segmentiert
UPBSD	Premium / Rescue

Anwendungsbewertung

Werkstoff	HPCTD	UPCTD	USCTD	UECTD
Waschbeton	0	3	1	1
Feuerfeststeine	0	3	1	1
Granit / Porphyr / Basalt / Quarzit / Hartgestein	0	3	3	2
Fliesen / Keramik / Porzellan	4	0	0	0
Ausgehärteter Beton / Betonrohre	0	4	3	2
Betonsteine / Ziegel	0	3	2	2
Marmor	3	3	2	1
Sandstein / Kalkstein	0	2	1	1
Gusseisen / Sphäroguss / Stahl / PVC-Rohre	0	0	0	0
HDPE / Holz / Kupfer / Faserplatten	0	0	0	0

Werkstoff	UOCTC	TSCRD	TOCRC	UECSC
Waschbeton	0	0	0	2
Feuerfeststeine	0	0	0	2
Granit / Porphyr / Basalt / Quarzit / Hartgestein	1	0	0	2
Fliesen / Keramik / Porzellan	0	3	1	0
Ausgehärteter Beton / Betonrohre	1	0	0	2
Betonsteine / Ziegel	1	0	0	2
Marmor	1	2	1	2
Sandstein / Kalkstein	0	0	0	0
Gusseisen / Sphäroguss / Stahl / PVC-Rohre	0	0	0	0
HDPE / Holz / Kupfer / Faserplatten	0	0	0	0

Werkstoff	UPBSD
Waschbeton	1
Feuerfeststeine	1
Granit / Porphyr / Basalt / Quarzit / Hartgestein	1
Fliesen / Keramik / Porzellan	2
Ausgehärteter Beton / Betonrohre	2
Betonsteine / Ziegel	2
Marmor	2
Sandstein / Kalkstein	2
Gusseisen / Sphäroguss / Stahl / PVC-Rohre	5
HDPE / Holz / Kupfer / Faserplatten	3

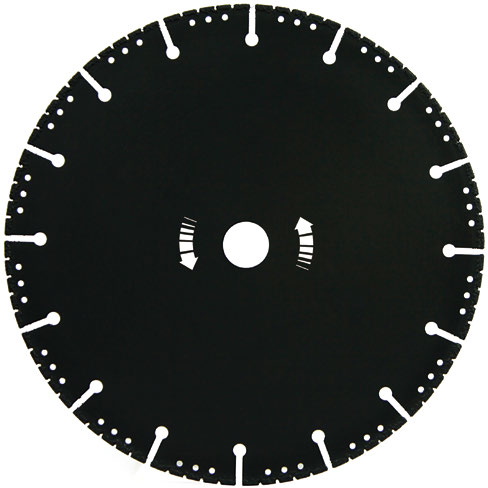

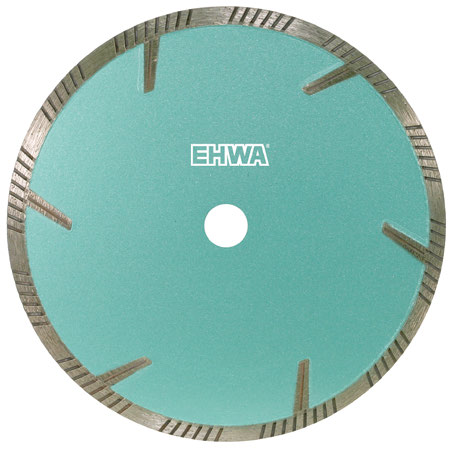

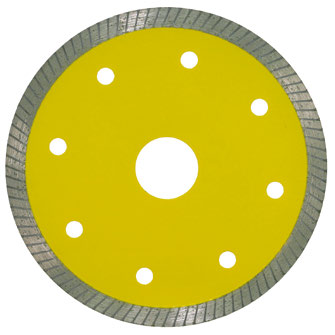

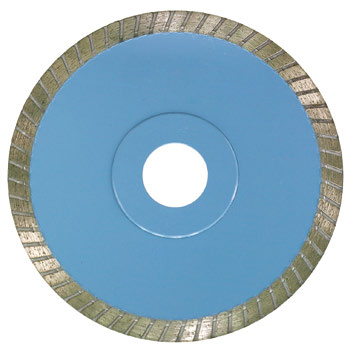

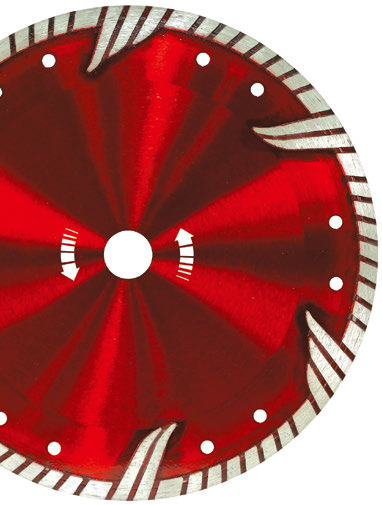

Winkel- und Kreissägen: gesinterte und BSL-Blätter – Produktansicht

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Y-slot

Winkel- und Kreissägen: gesinterte und BSL-Blätter: ST-slot

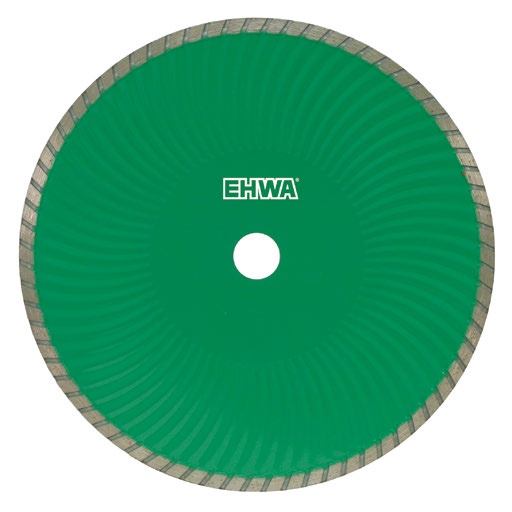

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Wave

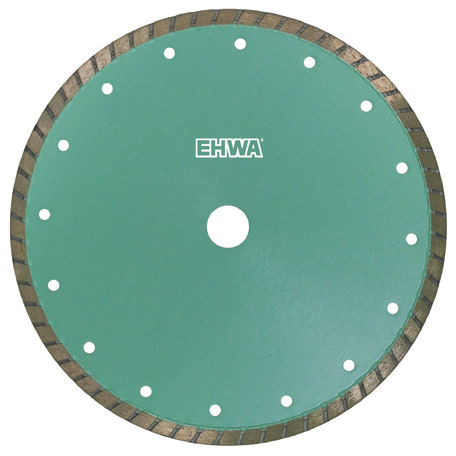

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Mittel

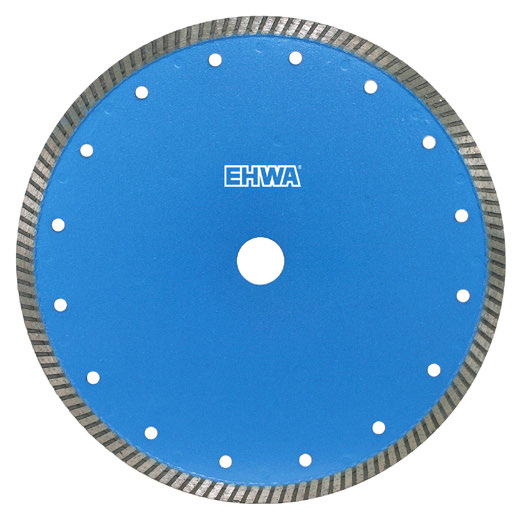

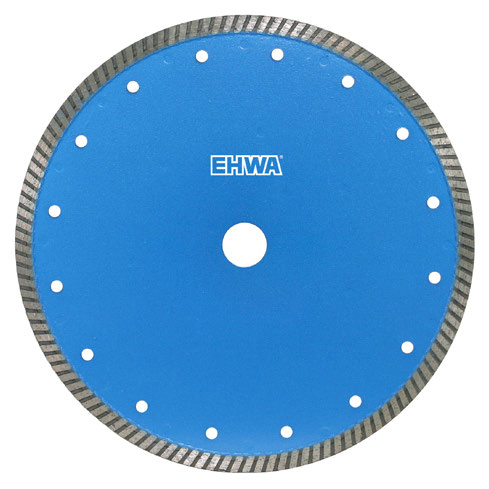

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Narrow

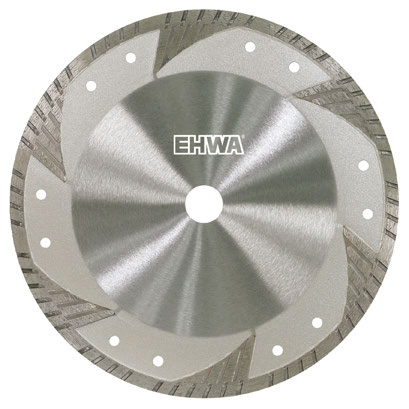

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Tornado

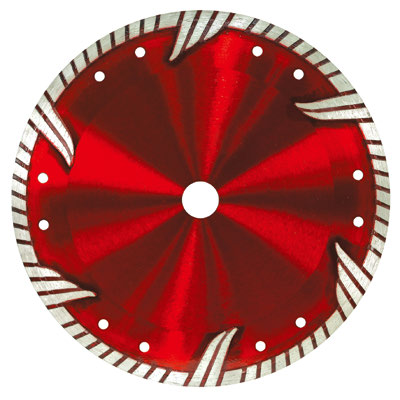

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Tiger-teeth

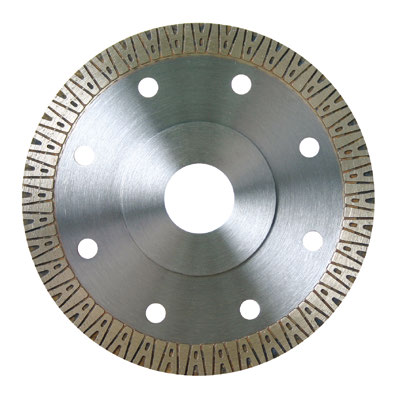

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Thin turbo

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Rim

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Music-1

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Music-2

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Kisses

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Thin-T

Winkel- und Kreissägen: gesinterte und BSL-Blätter: T-slot

Winkel- und Kreissägen: gesinterte und BSL-Blätter: TT-slot

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Foundry

Winkel- und Kreissägen: gesinterte und BSL-Blätter: Rescue

Zu diesem Kapitel anfragen

Fugen ausräumen und Risse aufweiten

Trockenbearbeitung mit maximal 80 m/s Umfangsgeschwindigkeit. Normal: Premium, Standard, Economy; Insert und Side reinforced: Premium, Standard; Crack chaser: Standard; Turbo crack chaser: Economy.

Maße

Durchmesser	Dicke	Höhe	Länge
4" (100)	6.4 / 9.6 / 12.7	10 / 12	31
4.5" (115)	6.4 / 9.6 / 12.7	10 / 12	31
5" (125)	6.4 / 9.6 / 12.7	10 / 12	32
6" (150)	6.4 / 9.6 / 12.7	10 / 12	32
7" (180)	6.4 / 9.6 / 12.7	10 / 12	32
9" (230)	6.4 / 9.6 / 12.7	10 / 12	38

Rissaufweitung: Referenzmaße

Dicke	Höhe
9.6	12.7

Produktcode	Ausführung
CPLAD	Premium / Normal, Insert, Side reinforced
CSLAD	Standard / Normal, Insert, Side reinforced, Crack chaser
CELAD	Economy / Normal
CECTD	Economy / Turbo crack chaser

Anwendungsbewertung

Werkstoff	CPLAD	CSLAD	CELAD	CECTD
Harter Werkstoff	5	4	1	1
Mittlerer Werkstoff	4	4	2	2
Weicher Werkstoff	3	3	2	2

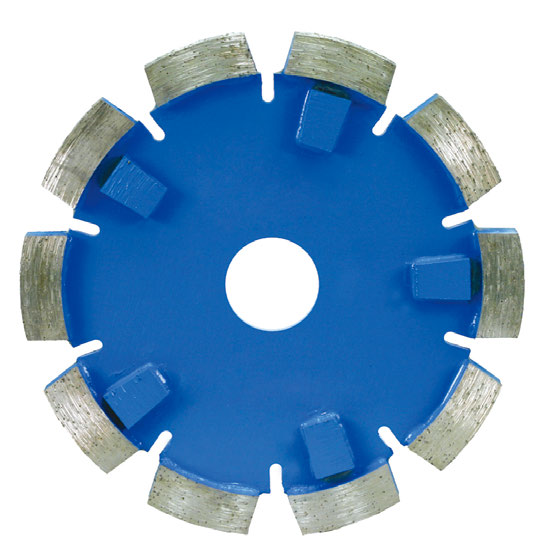

Fugen ausräumen und Risse aufweiten – Produktansicht

Fugen ausräumen und Risse aufweiten: Turbo crack chaser

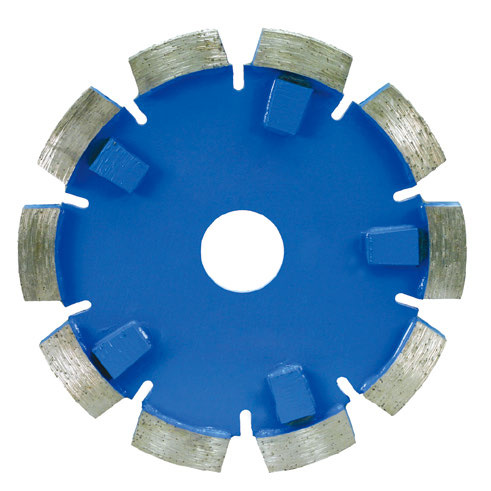

Fugen ausräumen und Risse aufweiten: Side reinforced

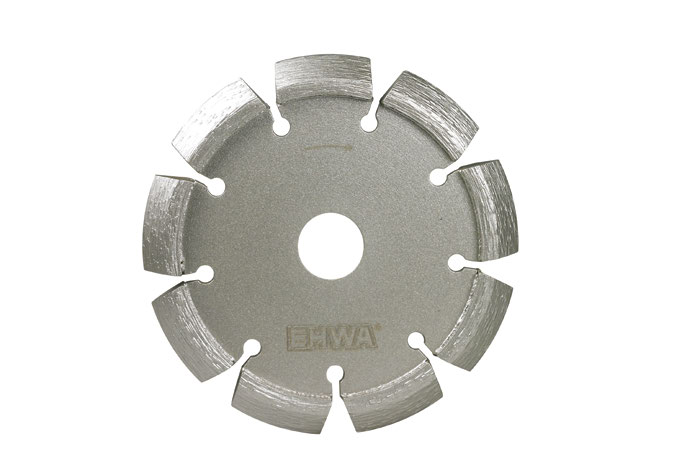

Fugen ausräumen und Risse aufweiten: Crack chaser

Fugen ausräumen und Risse aufweiten: Normal

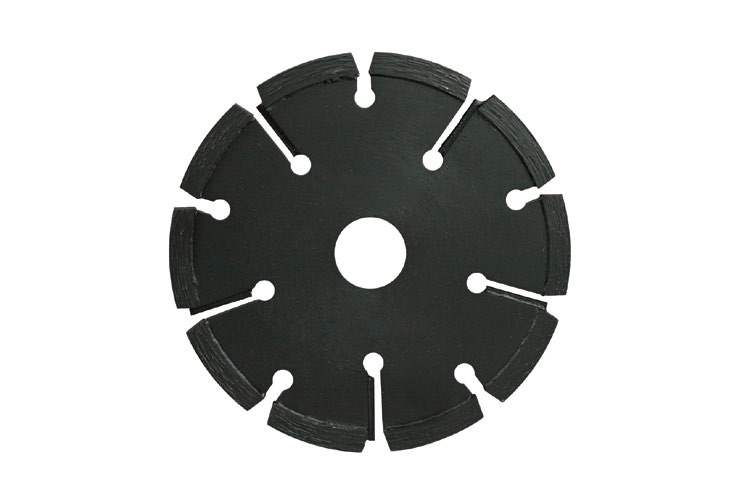

Fugen ausräumen und Risse aufweiten: Insert

Zu diesem Kapitel anfragen

Mauernutfräsen

Lasergeschweißte Trockenblätter, maximale Umfangsgeschwindigkeit 80 m/s. Zenesis: Supreme; Normal: Premium, Standard, Economy; Turbo und X-Turbo: Premium, Standard.

Maße

Durchmesser	Dicke	Höhe	Länge
4.5" (115)	2.2	10 / 12	31
5" (125)	2.2	10 / 12	31
5.5" (140)	2.2	10 / 12	32
6" (150)	2.4	10 / 12	32

Produktcode	Ausführung
CUZAX	Supreme / Zenesis
CPLAX	Premium
CSLAX	Standard
CELAX	Economy

Anwendungsbewertung

Werkstoff	CUZAX	CPLAX	CSLAX	CELAX
Harter Werkstoff	5	4	1	0
Mittlerer Werkstoff	4	4	2	1
Weicher Werkstoff	3	3	2	2

Zu diesem Kapitel anfragen

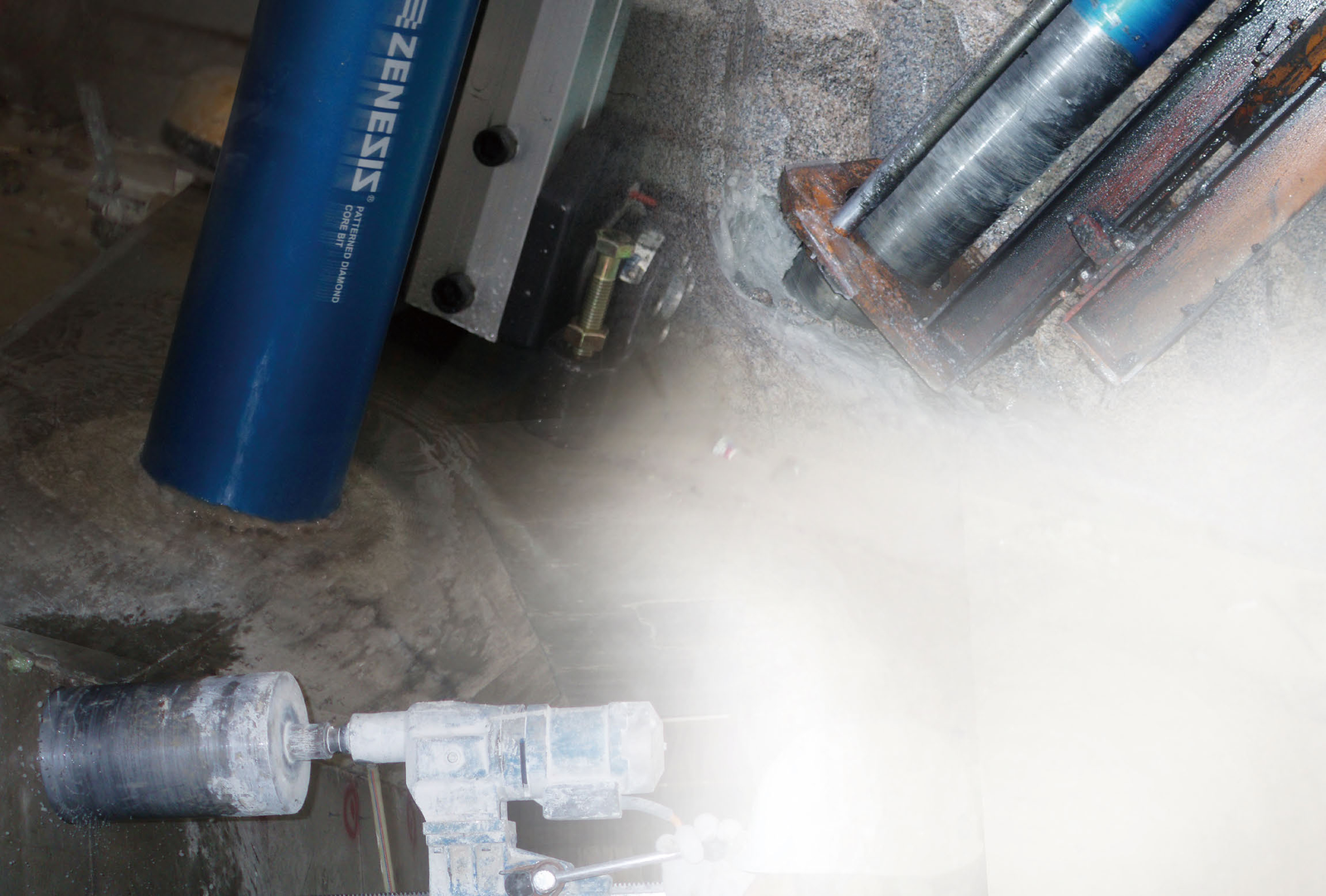

Bau: Bohren

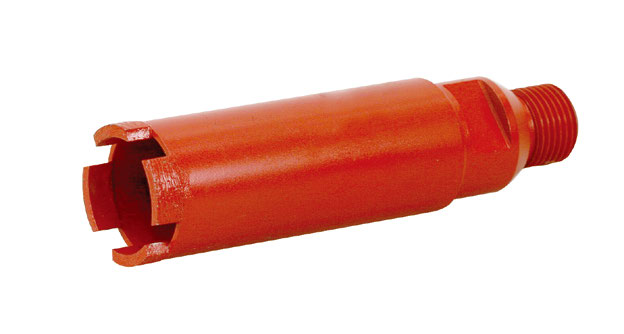

Nass- und Trockenbohrkronen, Einzel- und Kronensegmente, BSL-Bohrer und Dosensenker decken unterschiedliche Bohraufgaben ab. Anschlüsse, Nutzlängen und Umfangsgeschwindigkeiten sind nach Werkzeuggruppe angegeben.

Zu diesem Kapitel anfragen

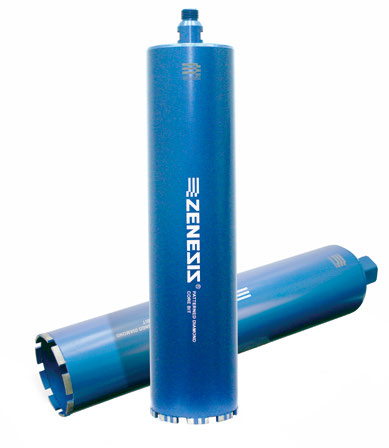

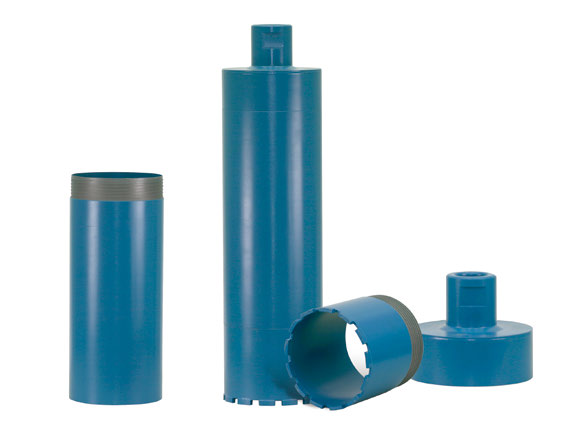

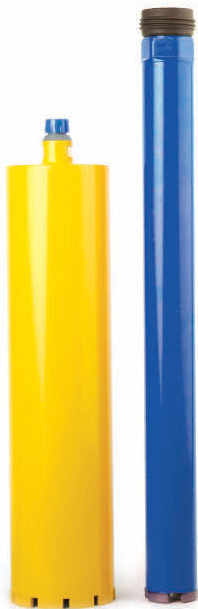

Nassbohrkronen und Segmente

Standard-Nutzlängen: 300 / 350 / 400 / 450 / 500 / 550 / 600. Dreiteilige Ausführungen: 350 / 400 / 450 / 500 / 550 / 600. Anschluss: 1¼"-7UNC / ½" Gas; Rohrausführung normal oder helikal. Maximale Umfangsgeschwindigkeit: Stahlbeton 8 m/s, universelle und abrasive Werkstoffe 12 m/s.

Turbo- und Roof-Top-Ausführungen unterstützen das Ansetzen und schnellen Bohrfortschritt. Zenesis: Supreme; Crown: Premium, Standard; Flat und Roof-Top: Premium, Standard, Economy; Turbo, Roof Turbo und Geared Turbo: Premium, Standard; Trident: Premium. Die Segmenttabelle erhält die getrennten Angaben für Durchmesser, Radius, Länge, Dicke und Höhe.

Standard-Nassbohrkronen

Durchmesser	Segmentlänge / Ausführung	Dicke	Höhe
10 ~ 45D	Kronensegment	2.0 / 2.5 / 3.0	7 / 10
32D / 35D / 42D / 48D	16	3	7 / 10 / 12
52D / 56D / 62D / 65D / 67D / 72D / 78D / 82D / 88D / 90D / 102D / 107D / 112D / 117D / 122D / 128D / 132D	24	3.5	7 / 10 / 12
142D / 152D / 162D / 172D / 182D / 192D / 202D	24	4	7 / 10 / 12
225D / 250D / 275D	24	4.5	7 / 10 / 12
300D / 350D / 400D / 500D	24	5	7 / 10 / 12

Dreiteilige Nassbohrkronen

Durchmesser	Segmentlänge	Dicke	Höhe
52D / 62D / 77D / 88D	24	4	7 / 10 / 12
108D / 127D / 158D / 178D / 203D / 252D	24	4.5	7 / 10 / 12
303D	24	5	7 / 10 / 12

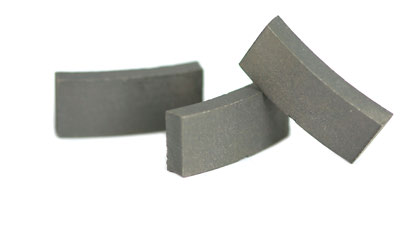

Segmente für Nassbohrkronen

Durchmesser	Radius	Länge / Ausführung	Dicke	Höhe	Hinweis
~45D	—	Kronensegment	2.0 / 2.5 / 3.0	7 / 10	Unterer Ring
32D ~ 45D	32 / 35 / 40 / 45	16	3.0	7 / 10 / 12	Laserschweißen / Hartlöten
47 ~ 57D	26	24	3.5	7 / 10 / 12	Laserschweißen / Hartlöten
58 ~ 69D	31	24	3.5	7 / 10 / 12	Laserschweißen / Hartlöten
70 ~ 89D	41	24	3.5	7 / 10 / 12	Laserschweißen / Hartlöten
90 ~ 130D	51	24	3.5	7 / 10 / 12	Laserschweißen / Hartlöten
130 ~ 180D	76	24	4.0	7 / 10 / 12	Laserschweißen / Hartlöten
180 ~ 250D	101	24	4.0	7 / 10 / 12	Laserschweißen / Hartlöten
250 ~ 400D	151	24	4.5	7 / 10 / 12	Laserschweißen / Hartlöten
400 ~	Flach	24	5	7 / 10 / 12	Laserschweißen / Hartlöten

Produktcode	Ausführung
RUZDM	Supreme / Zenesis
RPLDM	Premium
RSLDM	Standard
REHDM	Economy
HPLDM	Premium / Stark bewehrt
APLDM	Premium / Abrasiv

Anwendungsbewertung

Werkstoff	RUZDM	RPLDM	RSLDM	REHDM
Stark bewehrter Stahlbeton	5	4	3	1
Stahlbeton	5	5	3	2
Ausgehärteter Beton mit harten Zuschlägen	5	4	3	2
Ausgehärteter Beton	5	5	4	3
Klinker	5	4	3	3
Betonsteine / Ziegel / Rohre	5	5	4	3
Granit	5	4	2	1
Asphalt	4	3	2	2
Sandstein / Kalkstein	4	3	3	2
Abrasive Werkstoffe	4	3	3	2

Werkstoff	HPLDM	APLDM
Stark bewehrter Stahlbeton	5	2
Stahlbeton	5	3
Ausgehärteter Beton mit harten Zuschlägen	4	3
Ausgehärteter Beton	5	3
Klinker	4	3
Betonsteine / Ziegel / Rohre	5	3
Granit	4	2
Asphalt	2	5
Sandstein / Kalkstein	3	4
Abrasive Werkstoffe	2	5

Nassbohrkronen und Segmente – Produktansicht

Nassbohrkronen und Segmente: Kronensegment

Nassbohrkronen und Segmente: Geared turbo

Zu diesem Kapitel anfragen

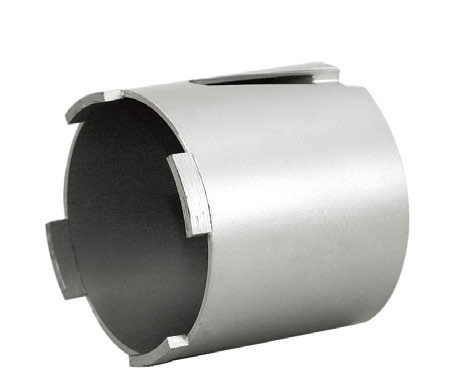

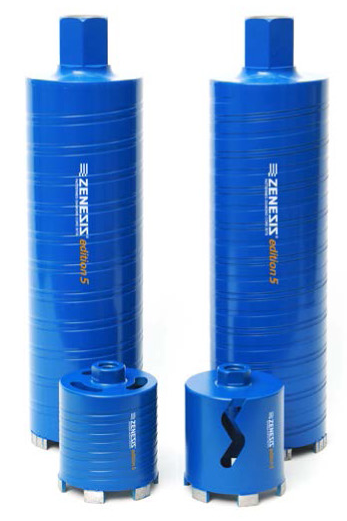

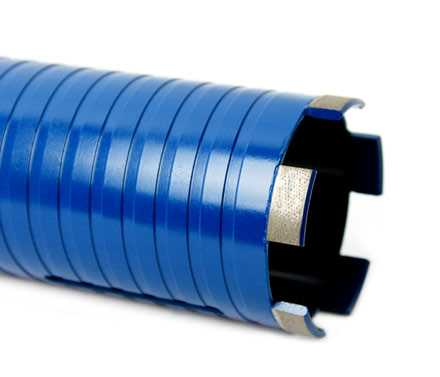

Trockenbohrkronen, BSL-Bohrer und Dosensenker

Trockenbohrkronen: Nutzlänge 100 / 150 / 200 / 300; Anschlüsse M16 / M18 / 1¼"-7UNC / ½" Gas / 5/8"-11 UNC; Rohrausführung normal, helikal oder mit Kühlbohrungen. Kühlöffnungen und helikale Körper unterstützen geringes Gewicht und Staubabsaugung. Maximale Umfangsgeschwindigkeit: 12 m/s.

Zenesis: Supreme; Crown: Premium, Standard; Flat und Roof-Top: Premium, Standard, Economy; Turbo: Premium, Standard; PKD: Premium. BSL-Bohrer: Premium, maximal 2500 rpm. Dosensenker: M16 / M18, Rohrvarianten „2 sleeves“, „3 sleeves“ oder Staublöcher; maximale Umfangsgeschwindigkeit 6 m/s.

Die Bewertungen von Trockenbohrkronen, Dosensenkern und BSL-Bohrern sind nach Werkzeugtyp getrennt aufgeführt. Ein geeigneter Werkstoff für einen BSL-Bohrer erhält dadurch keine automatische Freigabe für eine Bohrkrone.

Trockenbohrkronen

Durchmesser	Länge / Ausführung	Dicke	Höhe
10 ~ 45D	Kronensegment	2.0 / 2.5 / 3.0	7 / 10
32D / 37D / 42D / 47D / 52D / 57D / 62D / 67D / 72D / 82D / 90D / 102D / 107D / 112D / 122D / 128D / 132D	20 / 24	3.5	7 / 10
142D / 153D / 162D	20 / 24	3.5 / 4.0	7 / 10
182D / 202D	20 / 24	4	7 / 10

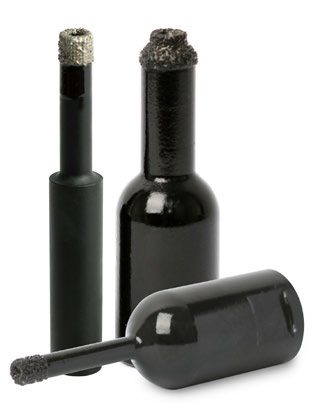

BSL-Bohrer

Durchmesser	Ausführung	Höhe	Nutzlänge	Aufnahme	Maximale Drehzahl
5D / 6D / 7D / 8D / 10D / 12D / 14D	Kronensegment	7	35	Zylinderschaft Ø13 × 47 / M14	2500 rpm

Dosensenker

Durchmesser	Segmentlänge	Dicke	Höhe	Nutzlänge	Maximale Umfangsgeschwindigkeit
68D	20	3.5	7 / 10	62	6 m / s
82D	24	3.5	7 / 10	62	6 m / s
102D	24	3.5	7 / 10	62	6 m / s
112D	24	3.5	7 / 10	62	6 m / s

Produktcode	Ausführung
UUZDD	Supreme / Zenesis
UPLDD	Premium
USLDD	Standard
UELDD	Economy
UPLDD(P)	Premium / PKD
TPBDD	Premium / BSL

Trockenbohrkronen

Werkstoff	UUZDD	UPLDD	USLDD	UELDD
Stark bewehrter Stahlbeton	3	2	1	1
Stahlbeton	4	3	2	1
Ausgehärteter Beton mit harten Zuschlägen	5	4	2	2
Ausgehärteter Beton	5	5	3	2
Klinker	5	4	3	3
Betonsteine / Ziegel / Rohre	5	5	4	3
Granit	5	3	2	1
Asphalt	4	4	3	2
Sandstein / Kalkstein	4	3	3	2
Abrasive Werkstoffe	4	4	3	3
Fliesen / Keramik / Porzellan	0	0	0	0

Werkstoff	UPLDD(P)
Stark bewehrter Stahlbeton	0
Stahlbeton	0
Ausgehärteter Beton mit harten Zuschlägen	0
Ausgehärteter Beton	0
Klinker	0
Betonsteine / Ziegel / Rohre	3
Granit	0
Asphalt	3
Sandstein / Kalkstein	3
Abrasive Werkstoffe	3
Fliesen / Keramik / Porzellan	0

Dosensenker

Werkstoff	UPLDD	UELDD	UPLDD(P)
Stark bewehrter Stahlbeton	2	1	0
Stahlbeton	3	1	0
Ausgehärteter Beton mit harten Zuschlägen	3	2	0
Ausgehärteter Beton	4	2	0
Klinker	4	3	0
Betonsteine / Ziegel / Rohre	5	3	3
Granit	3	1	0
Asphalt	3	2	3
Sandstein / Kalkstein	3	2	3
Abrasive Werkstoffe	3	3	3
Fliesen / Keramik / Porzellan	0	0	0

BSL-Bohrer

Werkstoff	TPBDD
Stark bewehrter Stahlbeton	0
Stahlbeton	0
Ausgehärteter Beton mit harten Zuschlägen	0
Ausgehärteter Beton	0
Klinker	0
Betonsteine / Ziegel / Rohre	0
Granit	0
Asphalt	0
Sandstein / Kalkstein	0
Abrasive Werkstoffe	0
Fliesen / Keramik / Porzellan	5

Trockenbohrkronen, BSL-Bohrer und Dosensenker: Roof-Top

Trockenbohrkronen, BSL-Bohrer und Dosensenker: Turbo

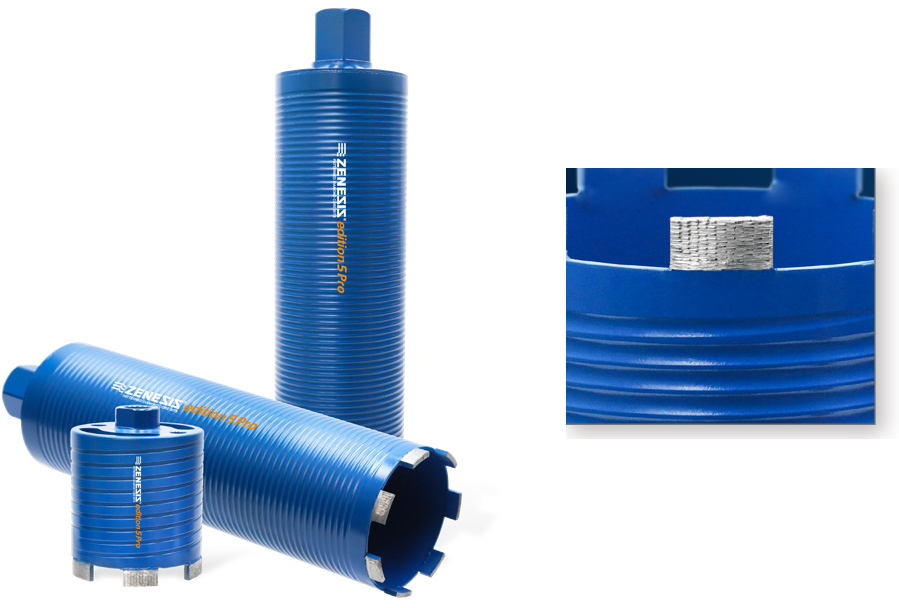

Trockenbohrkronen, BSL-Bohrer und Dosensenker: Zenesis

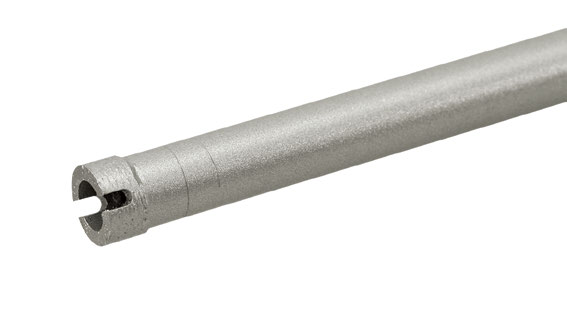

Trockenbohrkronen, BSL-Bohrer und Dosensenker: Kronensegment

Trockenbohrkronen, BSL-Bohrer und Dosensenker: Bohrer

Trockenbohrkronen, BSL-Bohrer und Dosensenker: Flach

Zu diesem Kapitel anfragen

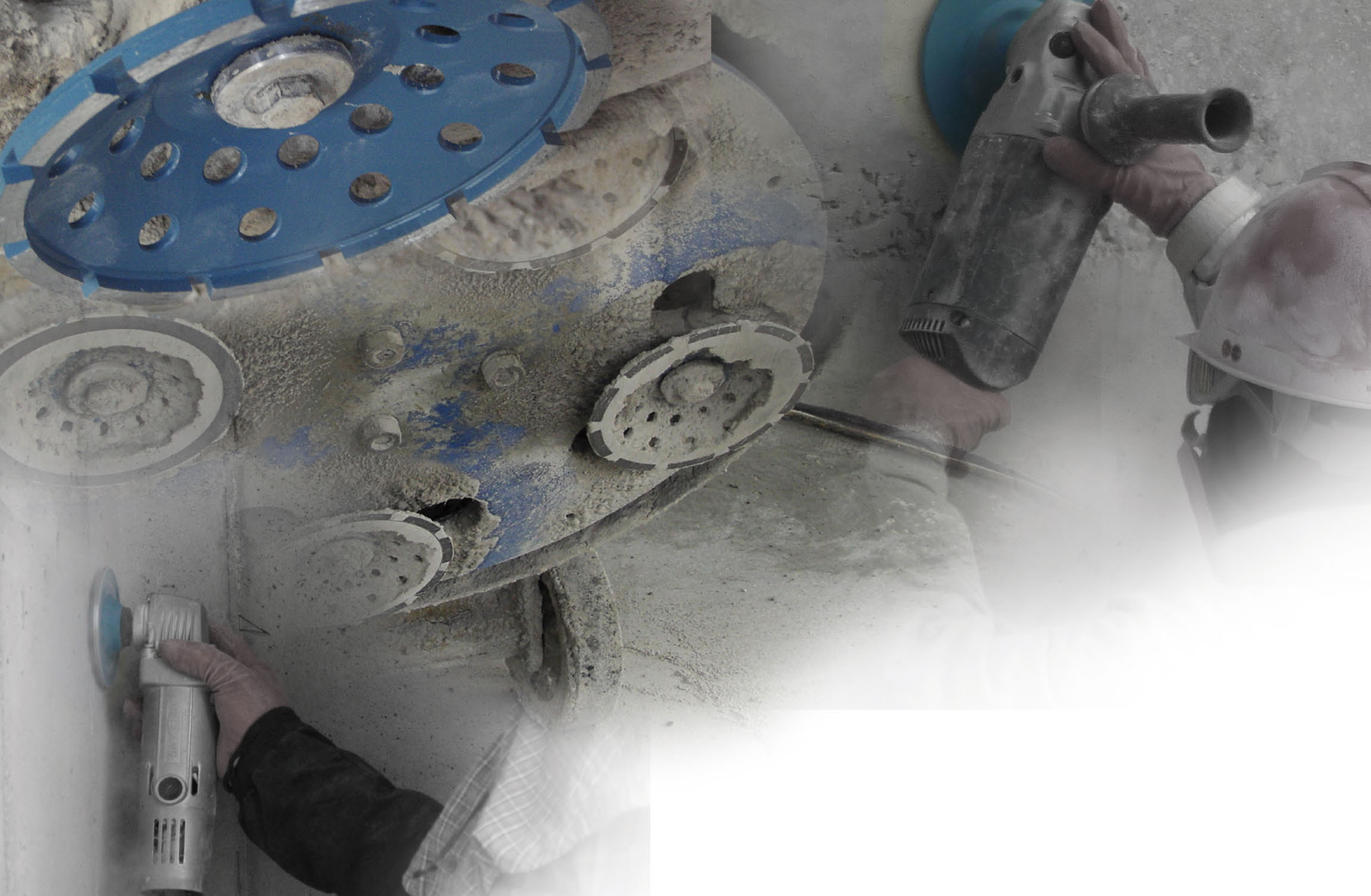

Bau: Schleifen und Polieren

Segmentierte, PKD- und Rim-Schleiftöpfe für Winkelschleifer ergänzen das Programm von Bodenschleif- und Polierwerkzeugen. Die Auswahl berücksichtigt Betonhärte, Bindung, Körnung und die gewünschte Bearbeitungsstufe.

Zu diesem Kapitel anfragen

Schleiftöpfe für Winkelschleifer

Trockenbearbeitung, maximale Umfangsgeschwindigkeit 80 m/s. Segmentformen Single, Double, Round-T, Turbo und 2 groove-turbo seg: Premium, Standard, Economy; Fan cup double, Spot welded, Slant-T und Arrow: Premium, Standard. PKD-Ausführungen werden in Premium und Standard abgebildet. Rim-Formen Turbo-straight und Turbo-wave: Premium, Standard, Economy; Cutter-fan: Premium, Standard.

Segmentierte und Rim-Schleiftöpfe erhalten eigene Werkstoffbewertungen. Für Farbe und Epoxidharz nennt die PKD-Bewertung Premium 5 und Standard 3. Ein separater Produktcode für Standard-PKD ist nicht aufgeführt; diese Ausführung klären wir anhand Ihrer Maschine und Anwendung.

Segmentierte Schleiftöpfe

Durchmesser	Segmentlänge	Höhe	Aufnahme	Maximale Umfangsgeschwindigkeit
4" (100)	30 / 23	5.5	22.23 / M14	80 m / s
4.5" (115)	30 / 23	5.5	22.23 / M14	80 m / s
5" (125)	32 / 25	5.5	22.23 / M14	80 m / s
6" (150)	35 / 28	5.5	22.23 / M14	80 m / s
7" (180)	35 / 28	5.5	22.23 / M14	80 m / s

PKD-Schleiftöpfe

Durchmesser	PKD-Abmessungen	Aufnahme	Maximale Umfangsgeschwindigkeit
4" (100) / 4.5" (115) / 5" (125) / 6" (150) / 7" (180)	5 × 5 × 8 / 4 × 4 × 8	22.23 / M14	80 m / s

Rim-Schleiftöpfe

Durchmesser	Höhe	Dicke	Aufnahme	Trägerkörper	Maximale Umfangsgeschwindigkeit
4" (100) / 5" (125) / 6" (150) / 7" (180)	5	20	22.23 / M14	Stahl / Aluminium	80 m / s

Produktcode	Ausführung
UPLPX	Premium
USLPX	Standard
UELPX	Economy

Segmentierte Schleiftöpfe

Werkstoff	UPLPX	USLPX	UELPX
Ausgehärteter Beton	5	3	2
Harter Beton	5	2	1
Feuerfestwerkstoffe	4	3	2
Betonsteine / Ziegel	5	4	3
Natursteine	4	2	2
Granit	4	2	1
Sandstein / Kalkstein	4	2	2
Asphalt	4	2	2
Abrasive Werkstoffe	4	2	2
Mauerwerk, universell	4	2	2
Farbe / Epoxidharz	0	0	0

Rim-Schleiftöpfe

Werkstoff	UPCPX	USCPX	UECPX
Ausgehärteter Beton	4	2	1
Harter Beton	0	0	0
Feuerfestwerkstoffe	0	0	0
Betonsteine / Ziegel	4	3	2
Natursteine	5	2	2
Granit	5	3	2
Sandstein / Kalkstein	0	0	0
Asphalt	0	0	0
Abrasive Werkstoffe	0	0	0
Mauerwerk, universell	0	0	0
Farbe / Epoxidharz	0	0	0

PKD-Schleiftöpfe

Werkstoff	UPLPX(P)	Standard PKD: Code auf Anfrage
Ausgehärteter Beton	0	0
Harter Beton	0	0
Feuerfestwerkstoffe	0	0
Betonsteine / Ziegel	0	0
Natursteine	0	0
Granit	0	0
Sandstein / Kalkstein	0	0
Asphalt	0	0
Abrasive Werkstoffe	0	0
Mauerwerk, universell	0	0
Farbe / Epoxidharz	5	3

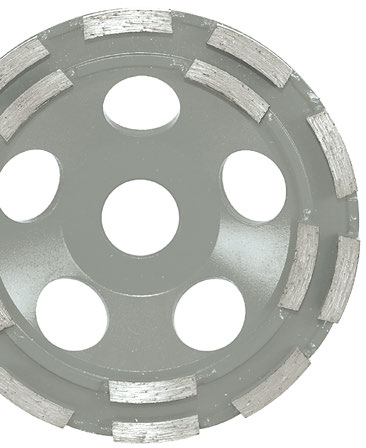

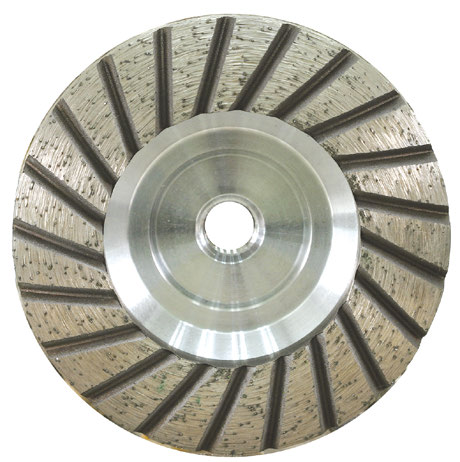

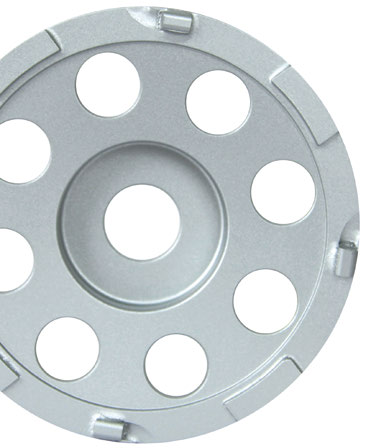

Schleiftöpfe für Winkelschleifer – Produktansicht

Schleiftöpfe für Winkelschleifer: PCD (STD)

Schleiftöpfe für Winkelschleifer: PCD (PRE)

Schleiftöpfe für Winkelschleifer: 2 groove-turbo seg

Schleiftöpfe für Winkelschleifer: Round-T

Schleiftöpfe für Winkelschleifer: Spot welded

Schleiftöpfe für Winkelschleifer: Double

Schleiftöpfe für Winkelschleifer: Single

Schleiftöpfe für Winkelschleifer: Fan cup double

Schleiftöpfe für Winkelschleifer: Slant-T

Schleiftöpfe für Winkelschleifer: Turbo-straight

Schleiftöpfe für Winkelschleifer: Turbo-wave

Schleiftöpfe für Winkelschleifer: Cutter-fan

Zu diesem Kapitel anfragen

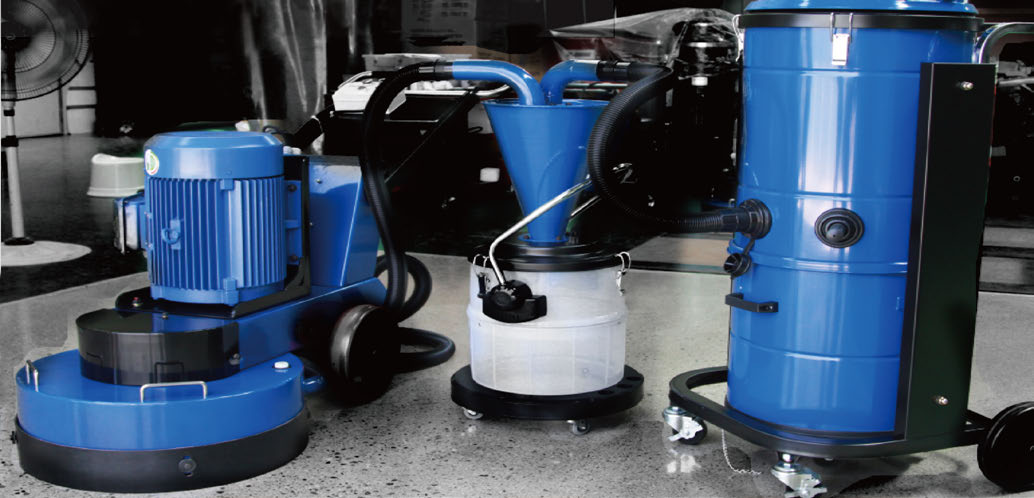

Bodenschleifen: FAST-System

FAST steht für Flexible Angle Segment Technology. Die Ausrichtung der Segmente kann horizontal, schräg oder vertikal gewählt werden. Die Quelle beschreibt den Ansatz als erstmals angebotene multidirektionale Segmenttechnik. Unterschiedliche Stellungen verbinden Abtrag und gewünschtes Kratzbild. Die vierstufige Skala ist eine relative Auswahlhilfe innerhalb dieses Systems.

Horizontal – Stufe 4: stärkster Abtrag, tiefere Kratzer, für schnellen Materialabtrag. Schräg – Stufe 3: leichteres, weniger tiefes Kratzbild bei weiterhin kräftigem Schleifabtrag. Vertikal und schräg kombiniert – Stufe 2: glatteres Kratzbild bei zügiger Bearbeitung, für Produktionsgeschwindigkeit. Vertikal – Stufe 1: flachstes und glattestes Kratzbild, für Polierprozesse und hochwertige Oberflächen.

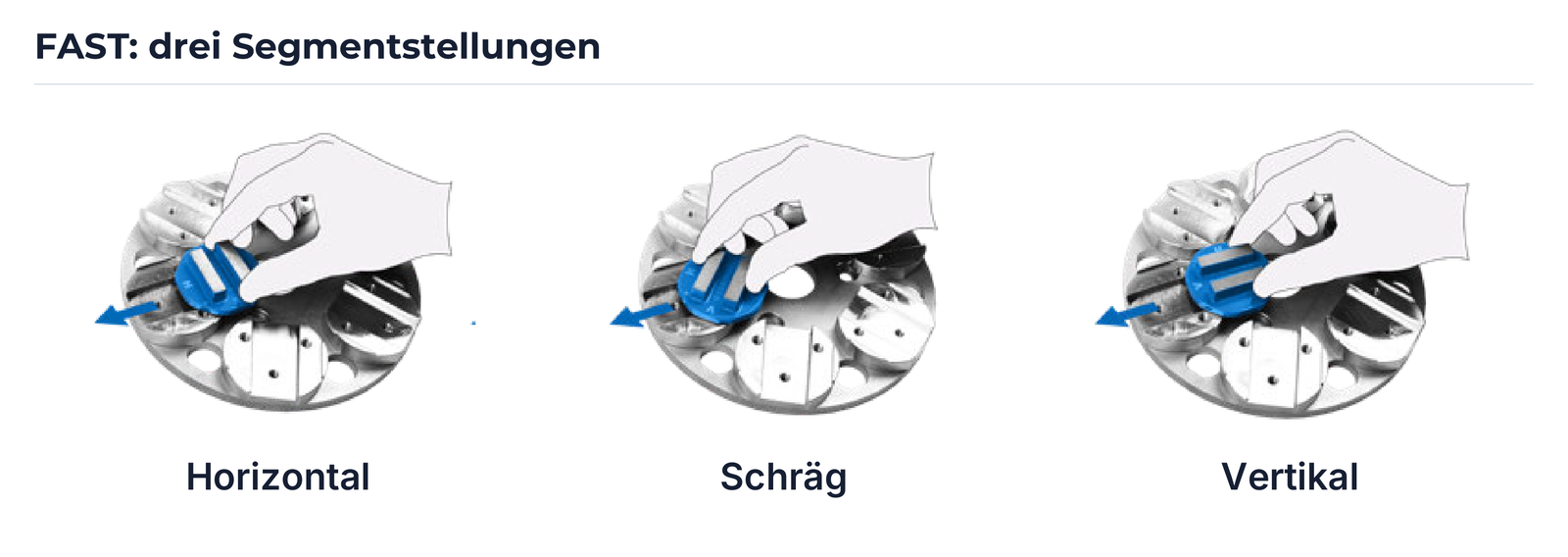

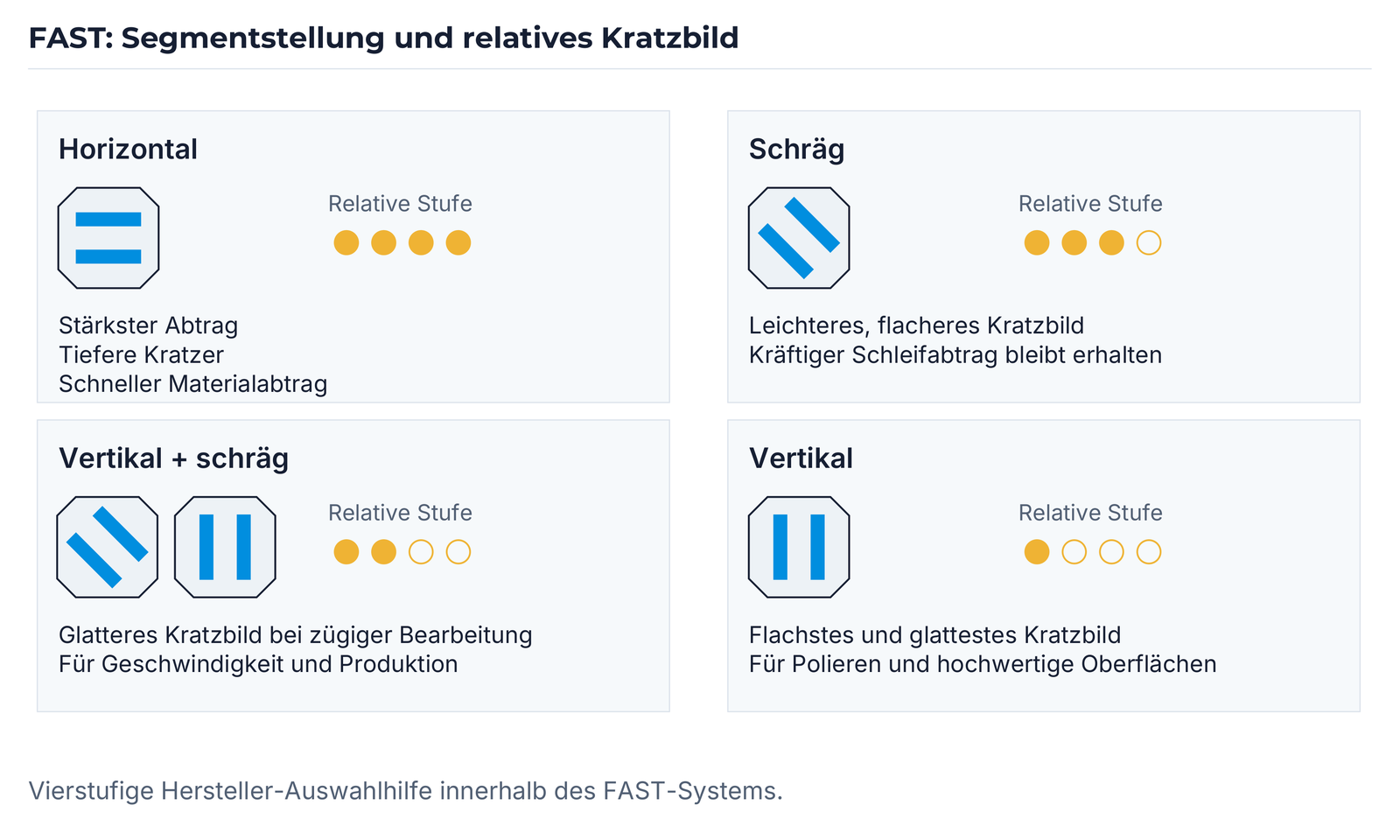

FAST: Segmentstellung und relatives Kratzbild

Zu diesem Kapitel anfragen

Bodenschleifwerkzeuge und Pads

Wing-Werkzeuge, Pads, Teller, Frankfurt- und Button-Ausführungen sind für die dargestellten Nass- und Trockenanwendungen erhältlich. Metallgebundene Wing-Werkzeuge kombinieren Körnung A mit Beton-/Bindungshärte B: Produktcode = CSFGM + A + B; Beispiel CSFGM30/40VS.

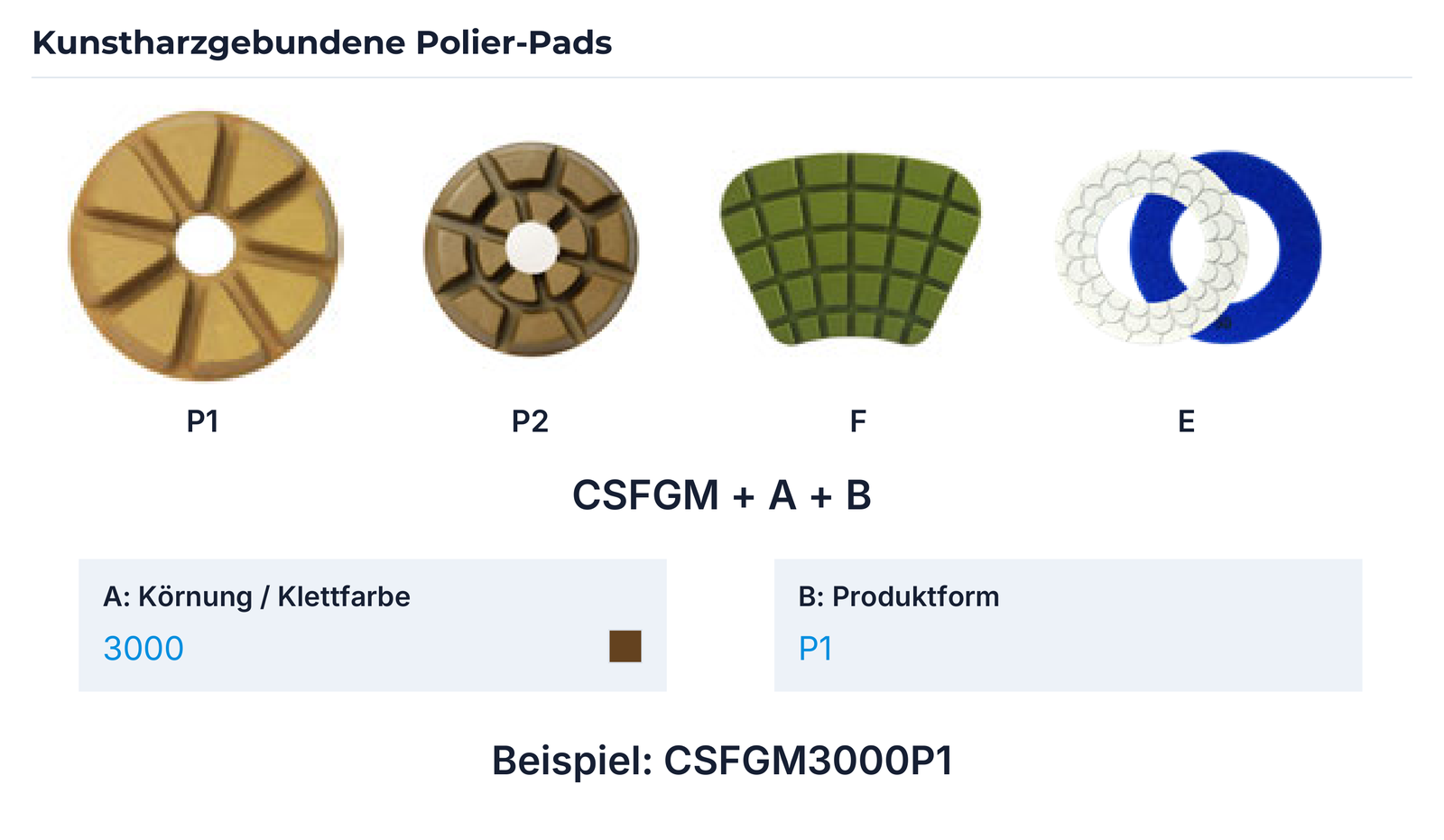

Kunstharzgebundene Polier-Pads: Produktcode = CSFGM + A (Klettfarbe / Körnung) + B (Produktform); Beispiel CSFGM3000P1. Burnishing-Pads: Produktcode = CSFGM + A (Kornfarbe / Körnung) + B (Produktform); Beispiel CSFGM800O. Farbcodierung, Körnungen und Produktsuffixe sind vollständig in den folgenden Tabellen angegeben.

PKD-Wing-Werkzeuge

Ausführung	Produktcode	Anwendung
Ausführung 1	CSFGM-PCD(1)	Entfernen von Farbe / Epoxidharz
Ausführung 2	CSFGM-PCD(2)	Entfernen von Farbe / Epoxidharz
Split	CSFGM-PCD(S)	Entfernen von Farbe / Epoxidharz

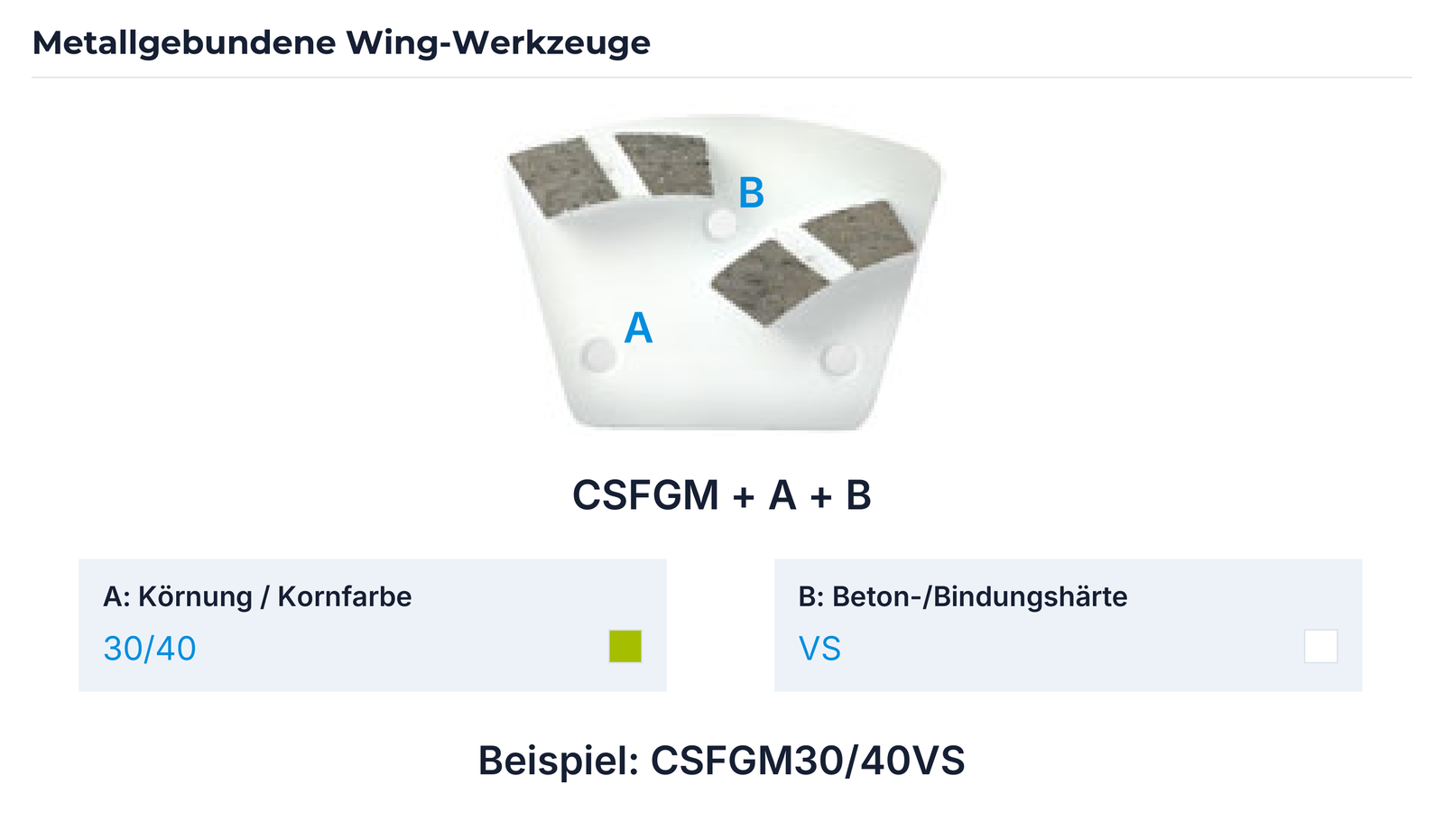

Kornfarben der metallgebundenen Wing-Werkzeuge

Körnung	Farbe	Klasse	Anwendung
#14 / 16	Rot	Grob	Schleifen und Entfernen von Farbe / Epoxidharz
#16 / 18	Orange	Grob	Schleifen und Entfernen von Farbe / Epoxidharz
#25 / 30	Gelb	Grob	Schleifen und Entfernen von Farbe / Epoxidharz
#30 / 40	Gelbgrün	Grob	Schleifen und Entfernen von Farbe / Epoxidharz
#60 / 80	Grün	Mittel	Schleifen
#80 / 100	Himmelblau	Mittel	Schleifen
#120 / 140	Marineblau	Fein	Schleifen
#170 / 200	Violett	Fein	Schleifen
#270 / 325	Rosa	Fein	Schleifen

Beton- und Bindungshärte: Farben

Code	Betonhärte	Bindungshärte	Farbe
VS	Sehr weicher Beton	Sehr harte Bindung	Weiß
SO	Weicher Beton	Harte Bindung	Grau
ME	Mittlerer Beton	Mittlere Bindung	Metallblau
HD	Harter Beton	Weiche Bindung	Marineblau
VH	Sehr harter Beton	Sehr weiche Bindung	Schwarz

Klettfarben der kunstharzgebundenen Pads

Körnung	Klettfarbe
#50	Blau
#100	Gelb
#200	Orange
#400	Rot
#800	Grün
#1500	Aquamarin
#3000	Braun

Produktergänzungen der Kunstharz-Pads

Suffix	Ausführung
P1	Pizza
P2	Pizza
F	Fan
E	Edge

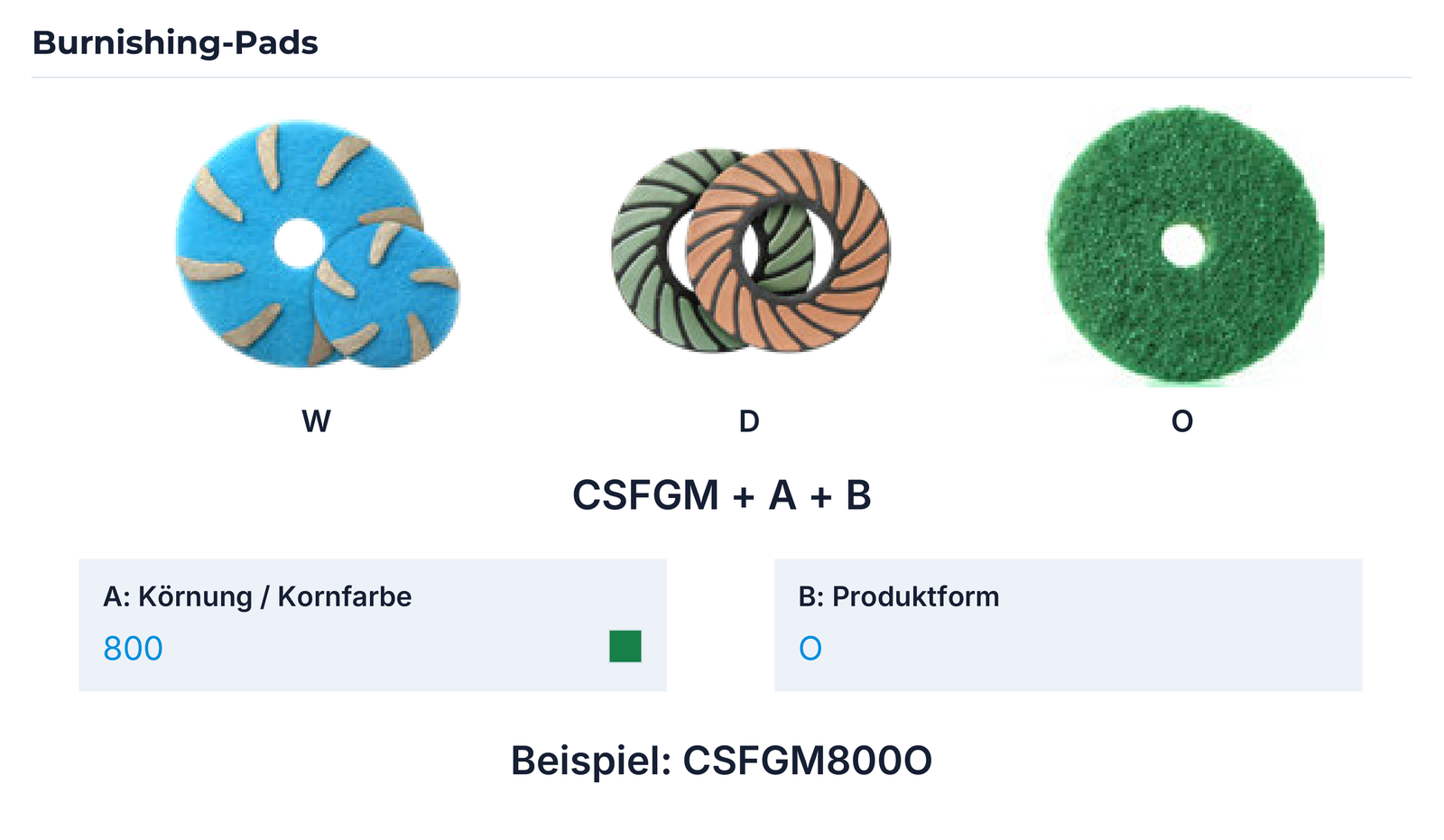

Farben der Burnishing-Pads

Körnung	Farbe
#400	Braun
#800	Grün
#1500	Blau
#3000	Gelb
Buff	Grau

Produktergänzungen der Burnishing-Pads

Suffix	Ausführung
W	BSL
D	Dual
O	Origin

Bodenschleifteller und weitere Formen

Ausführung	Produktcode	Anwendung
Metallgebundener Schleifteller	CSFGM(O)	Schleifen und Entfernen von Farbe / Epoxidharz; grob / mittel
Teller mit PKD-Split	CSFGM(S)	PKD Split
Frankfurt	CSFGM(F)	Schleifen; grob
Button	CSFGM(B)	Schleifen; grob

Bodenschleifwerkzeuge und Pads: Teller mit PKD-Split

Bodenschleifwerkzeuge und Pads: Metallgebundener Schleifteller

Bodenschleifwerkzeuge und Pads: CSFGM-PCD(2)

Bodenschleifwerkzeuge und Pads: CSFGM-PCD(S)

Bodenschleifwerkzeuge und Pads – Produktansicht

Bodenschleifwerkzeuge und Pads: Schleifen

Bodenschleifwerkzeuge und Pads: CSFGM-PCD(1)

Bodenschleifwerkzeuge und Pads: Frankfurt

Zu diesem Kapitel anfragen

Stein: Plattenherstellung

Sägeseile für die Gewinnung und Plattenherstellung, Blocksägen sowie Kalibrier- und Polierwerkzeuge begleiten die Verarbeitung vom Rohblock bis zur bearbeiteten Platte.

Zu diesem Kapitel anfragen

Sägeseile für Steinbruch und Plattenherstellung

Nasseinsatz. Steinbruchperlen: Zenesis-gesintert (Supreme), gesintert (Premium, Standard, Economy), galvanisch belegt und hartgelötet (Supreme, Premium). Die Werkstoffbewertung unterscheidet Granitklassen 6, 5, 3~4, 1~2 und Marmor. Die Angebotsmatrix führt Zenesis-gesintert unter Premium; die Abbildungskennzeichnung nennt Supreme. Die konkrete Qualitätsausführung wird deshalb anhand des Produktcodes spezifiziert.

Plattensägeseile für Granit sind als stationäre, Multi- und Mehrperlen-Ausführungen verfügbar, jeweils mit den Auswahlgruppen Standzeit, Standard und Geschwindigkeit. Maximale Umfangsgeschwindigkeit der dargestellten Seile: 40 m/s.

Steinbruchseile / Perlen

Perlendurchmesser	Gesintert	Galvanisch belegt / hartgelötet	Montage	Maximale Umfangsgeschwindigkeit
10.5	Nur Perlen	—	—	40 m / s
11	40 beads / m	Nur Perlen	Gummi	40 m / s
11.5	40 beads / m	—	Gummi	40 m / s

Sägeseile zur Plattenherstellung

Perlendurchmesser / Ausführung	Gesinterte Perlen/m	Höhe	Montage	Maximale Umfangsgeschwindigkeit
11 (stationär)	30 / 37	6	Kunststoff	40 m / s
8.5 / 8.3 / 8 (stationär)	37	6 / 7	Kunststoff	40 m / s
7.3 (Multi)	37	6 / 7	Kunststoff	40 m / s
6.3 (Multi)	37	7	Kunststoff	40 m / s
5.3 (Multi)	37	7	Kunststoff	40 m / s

Artikelcodes der Plattensägeseile

Sägeseil-Ausführung für Granit	Standzeit	Standard	Geschwindigkeit
Stationär	GPWSW	GSWSW	GEWSW
Multi	GPWTW	GSWTW	GEWTW
Mehrperlen-Ausführung	GPWTX	GSWTX	GEWTX

Produktcode	Ausführung
GPZRW	Premium / Zenesis-gesintert
GPWQW	Premium / Gesintert
GSWQW	Standard / Gesintert
MSWMW(E)	Standard / Galvanisch belegt
MSWMW(B)	Standard / Hartgelötet
GEWQW	Economy / Gesintert
MEWMW(S)	Economy / Gesintert

Anwendungsbewertung

Werkstoff	GPZRW	GPWQW	GSWQW	MSWMW(E)
Granitklasse 6	4	4	2	0
Granitklasse 5	3	3	3	0
Granitklasse 3~4	2	2	4	0
Granitklasse 1~2	1	1	3	0
Marmor	0	0	0	4

Werkstoff	MSWMW(B)	GEWQW	MEWMW(S)
Granitklasse 6	0	0	0
Granitklasse 5	0	2	0
Granitklasse 3~4	0	3	0
Granitklasse 1~2	0	4	0
Marmor	4	0	3

Sägeseile für Steinbruch und Plattenherstellung – Produktansicht

Sägeseile für Steinbruch und Plattenherstellung: Galvanisch belegt

Sägeseile für Steinbruch und Plattenherstellung: Hartgelötet

Sägeseile für Steinbruch und Plattenherstellung: Gesintert

Sägeseile für Steinbruch und Plattenherstellung: Zenesis-gesintert

Zu diesem Kapitel anfragen

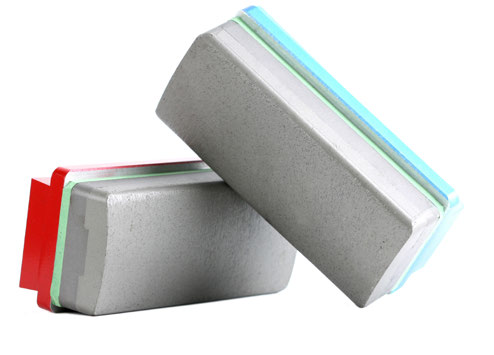

Blocksägen, Kalibrieren und Polieren

Nasseinsatz. Blocksäge-Segmente sind auch für Schiefer, Speckstein und Sandstein erhältlich. Segmentformen: Zenesis, Normal, Sandwich, Taper und Step. Normale und Zenesis-Ausführungen stehen für Einzelblatt- und Mehrblattmaschinen zur Verfügung.

Kalibrierwalzen werden für Kunststein angeboten. Satellite-Werkzeuge, metallgebundene und kunstharzgebundene Fickertsteine bearbeiten Granit und Kunststein vom Vorbearbeiten bis zum Finish.

Blocksägeblätter

Durchmesser	Dickenoptionen	Höhe: Granit	Höhe: Marmor / Kalkstein	Werkstoffhärte
36" (900)	7 / 7.5	12 / 15 / 20	8 / 10 / 12	Hart / mittel / weich
40" (1000) ~ 44" (1100)	7.5 / 8	12 / 15 / 20	8 / 10 / 12	Hart / mittel / weich
48" (1200) ~ 52" (1300)	8 / 8.5	12 / 15 / 20	8 / 10 / 12	Hart / mittel / weich
60" (1500) ~ 72" (1800)	9.5 / 10	12 / 15 / 20	8 / 10 / 12	Hart / mittel / weich
80" (2000)	10 / 10.5	12 / 15 / 20	8 / 10 / 12	Hart / mittel / weich
100" (2500) ~ 120" (3000)	11 / 12	12 / 15 / 20	8 / 10 / 12	Hart / mittel / weich

Artikelcodes der Blocksägeblätter

Werkstoff	Zenesis-Einzelblatt	Zenesis-Mehrblatt	Einzelblatt	Mehrblatt
Granit	GUZBS	GUZBO	GSLBS	GSLBO
Marmor	MUZBS	MUZBO	MSLBS	MSLBO

Kalibrieren / Polieren

Werkzeug	Größe	Dicke	Körnung	Anwendung	Produktcode
Kalibrierwalzen	D180	60	#30 / #50	Kalibrieren; Kunststein	ESSDW
Satellite	D150	15	#25 / #30 / #50	Vorbearbeiten; Granit / Kunststein	GSSPW
Metallgebundene Fickertsteine	130	15	#30 / #40 / #50 / #80 / #120 / #140 / #170 / #230 / #325	Feinbearbeiten; Granit / Kunststein	GSSKW
Kunstharzgebundene Fickertsteine	130 / 170	25 / 30	#100 / #200 / #300 / #400 / #500 / #600 / #800 / #1500 / #2000 / #3000 / #5000	Feinbearbeiten; Granit / Kunststein	GSSKW(R)

Blocksägen, Kalibrieren und Polieren – Produktansicht

Blocksägen, Kalibrieren und Polieren: Taper

Blocksägen, Kalibrieren und Polieren: Sandwich

Blocksägen, Kalibrieren und Polieren: Step

Blocksägen, Kalibrieren und Polieren: Normal

Blocksägen, Kalibrieren und Polieren: Zenesis

Blocksägen, Kalibrieren und Polieren – Anwendung

Blocksägen, Kalibrieren und Polieren: Metallgebundene Fickertsteine

Blocksägen, Kalibrieren und Polieren: Satellite

Blocksägen, Kalibrieren und Polieren: Kunstharzgebundene Fickertsteine

Blocksägen, Kalibrieren und Polieren: Kalibrierwalzen

Zu diesem Kapitel anfragen

Stein: Fertigung und Oberflächenbearbeitung

Trennen, Schleifen, Bohren, Polieren und Profilieren sowie CNC-, Kanten- und Spezialbearbeitung werden mit abgestimmten Werkzeugformen unterstützt. Die folgenden Gruppen unterscheiden Granit, Kunststein, ultrakompakten Kunststein, Marmor und Kalkstein.

Zu diesem Kapitel anfragen

Brückensägen zur Steinbearbeitung

Nasseinsatz. Normale und Silent-Stammblätter sind erhältlich. Formen: Zenesis Short 24L und Zenesis Normal (Supreme); Split (Premium); Normal (Premium, Standard, Economy); Ultra-compact (Premium, Standard). Granit/Kunststein und Marmor/Kalkstein haben getrennte Maß- und Anwendungstabellen.

Granit / Kunststein

Durchmesser	Dicke	Höhe
12" (300)	3.0 / 3.2	10 / 12 / 15 / 20
14" (350)	3.0 / 3.2	10 / 12 / 15 / 20
16" (400)	3.6 / 4.0	10 / 12 / 15 / 20
18" (450)	3.6 / 4.0	10 / 12 / 15 / 20
20" (500)	3.6 / 4.0	10 / 12 / 15 / 20
24" (600)	4.0 / 4.5	10 / 12 / 15 / 20
32" (800)	4.0 / 4.5	10 / 12 / 15 / 20

Ultrakompakter Kunststein

Durchmesser	Dicke	Höhe
12" (300)	2.2	7 / 10
14" (350)	2.8	7 / 10
16" (400)	2.8	7 / 10

Marmor / Kalkstein

Durchmesser	Dicke	Höhe
12" (300)	3.0 / 3.2	7 / 10
14" (350)	3.0 / 3.2	7 / 10
16" (400)	3.6 / 4.0	7 / 10
18" (450)	3.6 / 4.0	7 / 10
20" (500)	3.6 / 4.0	7 / 10
24" (600)	4.0 / 4.5	7 / 10
32" (800)	4.0 / 4.5	7 / 10

Produktcode	Ausführung
GUZTW	Supreme / Zenesis short 24L
GUZTW(N)	Supreme / Zenesis normal
GPLRW	Premium / Split
GPLRW(N)	Premium / Normal
EPLRW	Premium / Ultra-compact
ESLRW	Standard / Ultra-compact
GSLRW	Standard / Normal
GELRW	Economy / Normal

Anwendungsbewertung

Werkstoff	GUZTW	GUZTW(N)	GPLRW	GPLRW(N)
Granit / Kunststein: hart	5	4	5	3
Granit / Kunststein: mittel	5	5	5	4
Granit / Kunststein: weich	4	5	4	4
Ultrakompakt	0	0	0	0

Werkstoff	EPLRW	ESLRW	GSLRW	GELRW
Granit / Kunststein: hart	0	0	3	2
Granit / Kunststein: mittel	0	0	3	3
Granit / Kunststein: weich	0	0	3	3
Ultrakompakt	4	4	0	0

Produktcode	Ausführung
MUZTW	Supreme / Zenesis normal
MPLRW	Premium / Normal
MSLRW	Standard / Normal
MELRW	Economy / Normal

Anwendungsbewertung

Werkstoff	MUZTW	MPLRW	MSLRW	MELRW
Marmor / Kalkstein: hart	5	4	3	2
Marmor / Kalkstein: mittel	5	4	4	3
Marmor / Kalkstein: weich	4	4	4	3

Brückensägen zur Steinbearbeitung – Produktansicht

Brückensägen zur Steinbearbeitung: Split

Brückensägen zur Steinbearbeitung: Zenesis normal

Brückensägen zur Steinbearbeitung: Zenesis short 24L

Brückensägen zur Steinbearbeitung: Normal

Brückensägen zur Steinbearbeitung: Ultra - compact

Zu diesem Kapitel anfragen

Winkel- und Kreissägen für Stein

Trockenbearbeitung. Lasergeschweißte Formen: Zenesis (Supreme), Normal, Z-Turbo und S-Turbo (Premium, Standard). Galvanische Formen SO, EH, T und R: Premium, Standard. Turbo-Formen Pegasus, Tornado, Tiger-teeth, Ace, Typhoon und Narrow: Premium, Standard.

Lasergeschweißte Trennscheiben

Durchmesser	Dicke	Höhe
4.5" (115)	2.2	10 / 12
5" (125)	2.2	10 / 12
7" (180)	2.4	10 / 12
9" (230)	2.4	10 / 12

Turbo-Trennscheiben

Durchmesser	Dicke	Höhe
4.5" (115)	2.0 / 2.2	10
5" (125)	2.0 / 2.2	10
7" (180)	2.3 / 2.5	10
9" (230)	2.5 / 2.8	10
12" (300)	3.0 / 3.2	10

Spezifikation galvanisch belegter Trennscheiben

Durchmesser	Dicke T	Breite W
115 / 125	2.5	3
180 / 230	2.8	3
300 / 350	3.0	3

Produktcode	Ausführung
GUZAD	Supreme / Zenesis, lasergeschweißt
GPLAD	Premium / Lasergeschweißt
GSLAD	Standard / Lasergeschweißt
GPCTD	Premium / Turbo
GSCTD	Standard / Turbo
MPESD	Premium / Galvanisch belegt
MSESD	Standard / Galvanisch belegt

Anwendungsbewertung

Werkstoff	GUZAD	GPLAD	GSLAD	GPCTD
Granit	5	4	3	5
Kunststein	5	4	3	5
Harter Granit	5	4	3	5
Marmor	3	2	2	3

Werkstoff	GSCTD	MPESD	MSESD
Granit	3	0	0
Kunststein	3	0	0
Harter Granit	3	0	0
Marmor	2	5	3

Winkel- und Kreissägen für Stein: Zenesis

Winkel- und Kreissägen für Stein – Produktansicht

Winkel- und Kreissägen für Stein: Galvanisch belegt

Winkel- und Kreissägen für Stein: Z-turbo

Winkel- und Kreissägen für Stein: Normal

Winkel- und Kreissägen für Stein: S-turbo

Winkel- und Kreissägen für Stein: Tornado

Winkel- und Kreissägen für Stein: Tiger-teeth

Winkel- und Kreissägen für Stein: Narrow

Winkel- und Kreissägen für Stein: Pegasus

Winkel- und Kreissägen für Stein: Typhoon

Zu diesem Kapitel anfragen

Stein trennen und schleifen

Trockenbearbeitung. WG und CVR zum Trennen und Schleifen sowie konkave CVT- und CVP-Ausführungen sind Granit und Kunststein zugeordnet. Die galvanisch belegten VN- und CVE-Ausführungen bearbeiten Marmor und Kalkstein. Die Kombinationswerkzeuge sind für die angegebene Bearbeitungsart auszuwählen.

Trenn-/Schleifscheiben und konkave Trennscheiben

Ausführung	Durchmesser	Dicke	Höhe	Aufnahme	Produktcode
WG	4.5" (115) / 5" (125) / 7" (180)	2.5	7.5 ~ 25	22.23 / M14	GSLAX(W)
CVR	4.5" (115) / 5" (125) / 7" (180)	3.8	6.5	22.23 / M14	GSLAX(R)
Galvanisch belegt VN	4.5" (115) / 5" (125) / 7" (180)	2.5 / 2.8	3.0	22.23 / M14	MSLAD(VN)
Konkav CVT	4.5" (115) / 5" (125) / 7" (180)	3.8 / 4.2	6.5	22.23 / M14	GSLAD(T)
Konkav CVP	4.5" (115) / 5" (125) / 7" (180)	3.0	6.5	22.23 / M14	GSLAD(P)
Konkav, galvanisch belegt CVE	4.5" (115) / 5" (125) / 7" (180)	3.2	3.0	22.23 / M14	MSLAD(E)

Stein trennen und schleifen: Galvanisch belegt

Stein trennen und schleifen – Produktansicht

Zu diesem Kapitel anfragen

Schleiftöpfe für Stein

Trockenbearbeitung von Granit und Kunststein mit CF-, Kunstharz-, BSL-, Turbo-straight- und Turbo-wave-Ausführungen. Trägerkörper aus Stahl oder Aluminium und grobe, mittlere oder feine Körnung stehen zur Auswahl.

Schleiftöpfe zur Steinbearbeitung

Durchmesser	Körnung	Trägerkörper	Aufnahme
4" (100) / 5" (125) / 6" (150) / 7" (180)	Grob / mittel / fein	Stahl / Aluminium	22.23 / M14

Artikelcodes der Stein-Schleiftöpfe

Ausführung	Produktcode	Werkstoff
CF	GSSPW(C)	Granit / Kunststein
Kunstharz	GSLAD	Granit / Kunststein
BSL	GSBPD	Granit / Kunststein
Turbo-straight	GSCPD	Granit / Kunststein
Turbo-wave	GSCPD(W)	Granit / Kunststein

Schleiftöpfe für Stein: Hartgelötete Einzelschicht (BSL)

Zu diesem Kapitel anfragen

Bohrwerkzeuge für Stein

Handgeführte Ausführungen sind für Nass- und Trockeneinsatz dargestellt; CNC-Ausführungen für Nasseinsatz. Seitenschutz für handgeführte Bohrkronen ist auf Anfrage erhältlich. Die Maßtabelle bezeichnet die vakuumgelötete Ausführung als Vacuum, die Produktdarstellung als BSL. Vollbohrer werden separat von Bohrkronen geführt.

Bei CNC-Vollbohrern steht der Wert 7 in der Spalte „Dicke“. Da diese Zuordnung keine eindeutig bezeichnete Wanddicke beschreibt, bleibt der Wert als Tabellenangabe erhalten und wird für die konkrete Auslegung geklärt.

Bohrwerkzeuge zur Steinbearbeitung

Ausführung / Werkzeug	Durchmesser	Dicke	Länge	Aufnahme
Handgeführt: Zenesis / segmentiert / vakuumgelötet / Turbo / galvanisch belegt	14 / 16 / 18 / 20 / 25 / 30 / 35 / 38 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100	2.5 / 3 / 3.5	50	M14 / Zylinderschaft
CNC: segmentiert	20 / 25 / 30 / 35 / 38 / 40 / 45 / 50	2.5	50	½" Gas
CNC: dünn	20 / 25 / 30 / 35 / 38 / 40 / 45 / 50	1 / 1.5	50	½" Gas
CNC: Kronensegment	20 / 25 / 30 / 35 / 38 / 40 / 45 / 50	2.5	50	½" Gas
CNC: galvanisch belegt	20 / 25 / 30 / 35 / 38 / 40 / 45 / 50	2.5	50	½" Gas
CNC: Vollbohrer	5 / 6 / 7 / 8 / 10 / 12 / 15	7	50	½" Gas

Artikelcodes der Steinbohrwerkzeuge

Ausführung	Produktcode	Werkstoff
Handgeführt: Zenesis	GPZDD	Granit / Kunststein
Handgeführt: segmentiert	GSLDD	Granit / Kunststein
Handgeführt: BSL	GSBDD	Granit / Kunststein
Handgeführt: Turbo	GSCDD	Granit / Kunststein
Handgeführt: galvanisch belegt	MSEDW	Marmor / Kalkstein
CNC: segmentiert	GSLDW	Granit / Kunststein
CNC: dünn	GSCDW(T)	Granit / Kunststein
CNC: Kronensegment	GSLDW(C)	Granit / Kunststein
CNC: Vollbohrer	GSLDW(N)	Granit / Kunststein
CNC: galvanisch belegt	MSEDW(E)	Marmor / Kalkstein

Bohrwerkzeuge für Stein – Produktansicht

Bohrwerkzeuge für Stein: Galvanisch belegt

Bohrwerkzeuge für Stein: Hartgelötete Einzelschicht (BSL)

Zu diesem Kapitel anfragen

Polier-Pads für Stein

Nass-/Trocken-Pads und Trocken-Pads bearbeiten Granit, Kunststein und Marmor; galvanisch belegte Pads sind Marmor und Kalkstein zugeordnet. Nass-Pads in Premium, Standard und Economy sowie 4-Stufen- und Kupfer-Pads ergänzen diese Werkstoffe. Für Kunststein steht eine gesonderte Ausführung bereit. Die Übersicht erhält alle angegebenen Körnungen einschließlich Buff.

Maße der Steinpolier-Pads

Ausführung / Werkzeug	Durchmesser	Dicke	Körnung
Trocken-Gruppe: nass / trocken	3" (75) / 4" (100) / 5" (125)	2.0 / 2.5 / 3.4	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff
Trocken-Gruppe: trocken / galvanisch belegt	3" (75) / 4" (100) / 5" (125)	1.0	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff
Nass: Nass-Pad / 4-Stufen-Pad / Kupfer / Kunststein	3" (75) / 4" (100) / 5" (125)	2.0 / 2.5 / 3.0 / 3.4	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff

Artikelcodes der Steinpolier-Pads

Ausführung	Produktcode	Werkstoff
Nass / trocken	GPPMD	Granit / Kunststein / Marmor
Trocken	GSPMD	Granit / Kunststein / Marmor
Galvanisch belegt	MSPMD	Marmor / Kalkstein
Nass: Premium	GPPMW	Granit / Kunststein / Marmor
Nass: Standard	GSPMW	Granit / Kunststein / Marmor
Nass: Economy	GEPMW	Granit / Kunststein / Marmor
4 Stufen	GSPMW(4)	Granit / Kunststein / Marmor
Kupfer	GSPMW(C)	Granit / Kunststein / Marmor
Kunststein	ESPMW(E)	Kunststein

Polier-Pads für Stein: Galvanisch belegt

Zu diesem Kapitel anfragen

Profilfräser, Profilscheiben und Profil-Sägeseile

Nasseinsatz. Profilfräser: Rim-F, Rim-V, Rim-E, Rim-A, segmentiert und BSL für Granit und Kunststein; galvanisch belegt für Marmor und Kalkstein. Profilformen A, B, D, E, F, G, H, I, L, M, N, O, P, Q, R, T, U und V werden als Formübersicht gezeigt.

Helikale, konkave und Rim-Profilscheiben sind Granit und Kunststein zugeordnet, galvanisch belegte Profilscheiben Marmor und Kalkstein. Die Profile B, E und F werden gesondert dargestellt. Profil-Sägeseile nutzen gesinterte Perlen auf Kunststoffmontage; maximale Umfangsgeschwindigkeit 40 m/s.

Profilfräser

Bearbeitungsdicke	Körnung	Aufnahme
20 / 30 / 40 / 50 / 60	Grob / mittel / fein	M14 (Winkelschleifer); M10 / M8 (Master); ½" Gas (Flex)

Artikelcodes der Profilfräser

Ausführung	Produktcode	Werkstoff
Rim-F	GSSRW(F)	Granit / Kunststein
Rim-V	GSSRW(V)	Granit / Kunststein
Rim-E	GSSRW(E)	Granit / Kunststein
Rim-A	GSSRW(A)	Granit / Kunststein
Segmentiert	GSSRX	Granit / Kunststein
BSL	GSSRD(V)	Granit / Kunststein
Galvanisch belegt	MSSRD	Marmor / Kalkstein

Profilscheiben

Ausführung	Profil	Durchmesser	Dicke
Helikal	Flach	D200 / D250 / D300 / D350 / D400 / D450 / D500	15 / 30 / 40 / 50
Konkav	B	D200 / D250 / D300 / D350 / D400 / D450 / D500	15 / 30 / 40 / 50
Rim	B / E / F	D150 / D200	10 / 13
Galvanisch belegt	B / E / F	D150 / D200	10 / 13

Artikelcodes der Profilscheiben

Ausführung	Produktcode	Werkstoff
Helikal	GSSFW(H)	Granit / Kunststein
Konkav	GSSFW(C)	Granit / Kunststein
Rim	GSSFW	Granit / Kunststein
Galvanisch belegt	MSSFW	Marmor / Kalkstein

Profil-Sägeseil

Perlendurchmesser	Gesinterte Perlen/m	Höhe	Montage	Maximale Umfangsgeschwindigkeit	Produktcode
8.5 / 8 / 7.3	37	6 / 7	Kunststoff	40 m / s	GSWPW

Profilfräser, Profilscheiben und Profil-Sägeseile: Rim-V

Profilfräser, Profilscheiben und Profil-Sägeseile: Rim-F

Profilfräser, Profilscheiben und Profil-Sägeseile: Hartgelötete Einzelschicht (BSL)

Profilfräser, Profilscheiben und Profil-Sägeseile: Segmentiert

Profilfräser, Profilscheiben und Profil-Sägeseile: Rim-E

Profilfräser, Profilscheiben und Profil-Sägeseile: Rim-A

Profilfräser, Profilscheiben und Profil-Sägeseile: Konkav

Profilfräser, Profilscheiben und Profil-Sägeseile: Helikal

Profilfräser, Profilscheiben und Profil-Sägeseile: Galvanisch belegt

Profilfräser, Profilscheiben und Profil-Sägeseile: Rim

Profilfräser, Profilscheiben und Profil-Sägeseile – Anwendung

Profilscheiben: Profile B, E, F

Zu diesem Kapitel anfragen

CNC-Fingerfräser und Fräswerkzeuge

Nasseinsatz. Fingerfräser Twist-7S, Twist-6S und Twist-4S werden nach Geschwindigkeit und Werkstoff ausgewählt; galvanisch belegte Ausführungen bearbeiten Marmor und Kalkstein. Stufenweises Trennen deckt alle Steinarten ab. Angegebene Bearbeitungswerte: 5500 rpm und Vorschub 300 mm/min; stimmen Sie die konkrete Maschine, Ausführung und den Werkstoff darauf ab.

Segmentierte, kunstharzgebundene und Nutfräswerkzeuge sind Granit und Kunststein zugeordnet. Aufnahmen: H50, Snail-Lock beziehungsweise magnetisch sowie ½" Gas.

CNC-Fingerfräser

Ausführung	Durchmesser	Länge	Aufnahme	Anwendung	Produktcode
Twist-7S	D22	40 / 50	½" Gas	Hohe Geschwindigkeit	GPSBW(7)
Twist-6S	D20	40 / 50	½" Gas	Harter / mittlerer Granit	GPSBW(6)
Twist-4S	D20	40 / 50	½" Gas	Weicher Stein / Kunststein	GPSBW(4)
Galvanisch belegt	D16	40 / 50	½" Gas	Marmor / Kalkstein	MSSBW
Stufenweises Trennen	D20	20	M12	Alle Steinarten	GSSBW

CNC-Fräswerkzeuge

Ausführung	Durchmesser	Höhe	Aufnahme	Produktcode
Segmentiert	D87	20	H50	GSSPW(S)
Kunstharz	D100	10	Snail-Lock / magnetisch	GSSPW(R)
Nuten	D12 / D15	20	½" Gas	GSSPW(G)

CNC-Fingerfräser und Fräswerkzeuge: Twist-7S

CNC-Fingerfräser und Fräswerkzeuge – Produktansicht

CNC-Fingerfräser und Fräswerkzeuge: Twist-6S

CNC-Fingerfräser und Fräswerkzeuge: Twist-4S

CNC-Fingerfräser und Fräswerkzeuge: Galvanisch belegt

CNC-Fingerfräser und Fräswerkzeuge: Stufenweises Trennen

CNC-Fingerfräser und Fräswerkzeuge: Segmentiert

CNC-Fingerfräser und Fräswerkzeuge: Nuten

CNC-Fingerfräser und Fräswerkzeuge: Kunstharz

Zu diesem Kapitel anfragen

Gerade Kanten und Rundkanten bearbeiten

Nasseinsatz für Granit und Kunststein. Gerade Kanten: rechtwinkliges Zurichten, Schleifen, Polieren in MT- und TT-Ausführung sowie Anfasen. Rundkanten: Vorbearbeiten, Profilieren und Polieren. Bearbeitungspositionen Pos.1, Pos.2 und Pos.3 sowie Körnungen und Aufnahmen bleiben nach Arbeitsstufe getrennt.

Werkzeuge für gerade Kanten

Ausführung	Durchmesser	Körnung / Position	Dicke	Aufnahme	Produktcode
Rechtwinkliges Zurichten	7" (180) / 8" (200)	Pos.1	8	H50mm	GSSPW(SS)
Schleifen	4" (100) / 5" (125)	Pos.1 / Pos.2 / Pos.3	5	Snail	GSSPW(SC)
Polieren MT	5" (125) / 6" (150)	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff	4 / 8	Snail / Velcro	GSSPW(MT)
Polieren TT	5" (125) / 6" (150)	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff	4 / 8	Snail / Velcro	GSSPW(TT)
Anfasen	4" (100) / 5" (125)	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff	7	Snail	GSPWE(R)

Werkzeuge für Rundkanten

Ausführung	Durchmesser	Körnung / Position	Dicke	Aufnahme	Produktcode
Vorbearbeiten	130	Pos.1	7	Snail / M24 / M30 / H50mm	GSPWB(S)
Profilieren	135 / 150	Pos.1 / Pos.2 / Pos.3	6	Snail / M24 / M30 / H50mm	GSPWB(C)
Polieren	135 / 150	#50 / #100 / #200 / #400 / #800 / #1500 / #3000 / Buff	8	Snail	GSPWB(R)

Gerade Kanten und Rundkanten bearbeiten – Produktansicht

Gerade Kanten und Rundkanten bearbeiten: Rechtwinkliges Zurichten

Gerade Kanten und Rundkanten bearbeiten: Schleifen

Gerade Kanten und Rundkanten bearbeiten: Polieren (TT)

Gerade Kanten und Rundkanten bearbeiten: Anfasen

Gerade Kanten und Rundkanten bearbeiten: Polieren (MT)

Gerade Kanten und Rundkanten bearbeiten: Polieren

Gerade Kanten und Rundkanten bearbeiten: Profilieren

Gerade Kanten und Rundkanten bearbeiten: Vorbearbeiten

Zu diesem Kapitel anfragen

Trommel-, Polier- und Miniwerkzeuge

Trommelwerkzeuge für Granit und Kunststein: Schleifen mit BSL-, segmentierter oder kunstharzgefüllter Ausführung; Polieren mit Nass- oder Trocken-Kunstharz. Polierwerkzeuge für Granit: metallgebundene Kunststoffkörper, kunstharzgebundene Kunststoffkörper und Polierelemente. Die Einsatzkennzeichnung der jeweiligen Ausführung ist zu beachten.

Miniwerkzeuge für Granit und Marmor sind galvanisch belegt, metallgebunden oder in BSL-Ausführung erhältlich. Die vollständige Formübersicht umfasst 15 Formen mit ihren jeweiligen Durchmessern und Höhen sowie Schaft Ø5.95 × 45L.

Schleif- und Poliertrommeln

Ausführung	Durchmesser	Höhe	Körnung	Aufnahme
Schleifen	50 / 75	40 / 50	Grob / mittel / fein	M14
Polieren	50 / 75	40	#50 / #100 / #200 / #400 / #800 / #1500 / #3000	M14

Artikelcodes der Trommelwerkzeuge

Ausführung	Produktcode	Werkstoff
BSL	GSSDD(V)	Granit / Kunststein
Segmentiert	GSSDD(S)	Granit / Kunststein
Mit Kunstharz gefüllt	GSSDD(R)	Granit / Kunststein
Kunstharz, nass	GSSDW	Granit / Kunststein
Kunstharz, trocken	GSSDD	Granit / Kunststein

Polierwerkzeuge

Ausführung	Durchmesser	Körnung	Aufnahme	Produktcode
Metallbindung: Kunststoffkörper	8" (200) / 10" (250)	#50 / #100 / #200 / #400	M8	GSPTW(P)
Kunstharzbindung: Kunststoffkörper	8" (200) / 10" (250)	#400 / #800 / #1500 / #3000	M8	GSPRW(P)
Kunstharzbindung: Polierelement	8" (200) / 10" (250)	#400 / #800 / #1500 / #3000	M8	GSPRW(T)

Miniwerkzeuge

Formnummer	Durchmesser	Höhe	Schaft
1	25	5	Ø5.95 × 45L
2	30	5	Ø5.95 × 45L
3	30	1.9	Ø5.95 × 45L
4	25	6	Ø5.95 × 45L
5	30	1.8	Ø5.95 × 45L
6	16	8.7	Ø5.95 × 45L
7	8	6.6	Ø5.95 × 45L
8	8	16	Ø5.95 × 45L
9	8	16	Ø5.95 × 45L
10	12.5	15	Ø5.95 × 45L
11	10	30	Ø5.95 × 45L
12	12	20	Ø5.95 × 45L
13	13	12.2	Ø5.95 × 45L
14	12	17	Ø5.95 × 45L
15	14	12	Ø5.95 × 45L

Artikelcodes der Miniwerkzeuge

Ausführung	Produktcode	Werkstoff
Galvanisch belegt	MSSMD	Granit / Marmor
Metallbindung	GSSMD	Granit / Marmor
BSL	GSSMD(V)	Granit / Marmor

Trommel-, Polier- und Miniwerkzeuge – Produktansicht

Trommel-, Polier- und Miniwerkzeuge: Kunststoffkörper

Trommel-, Polier- und Miniwerkzeuge: Segmentiert

Trommel-, Polier- und Miniwerkzeuge – Anwendung

Trommel-, Polier- und Miniwerkzeuge: Hartgelötete Einzelschicht (BSL)

Trommel-, Polier- und Miniwerkzeuge: Mit Kunstharz gefüllt

Trommel-, Polier- und Miniwerkzeuge: Kunstharz, nass

Trommel-, Polier- und Miniwerkzeuge: Kunstharz, trocken

Trommel-, Polier- und Miniwerkzeuge: Galvanisch belegt

Trommel-, Polier- und Miniwerkzeuge: Metallbindung

Zu diesem Kapitel anfragen

DiamondX: BSL-Werkzeuge für Metall

DiamondX nutzt BSL – Brazed Single Layer: Diamantkörner werden einlagig auf den Stahlkörper hartgelötet. Die Anbindung verbindet chemische und mechanische Kornhaltung. Das X bezeichnet den angestrebten Standzeitgewinn. Das Programm umfasst dünne Trennscheiben, Schienen-Trennscheiben, weitere Trennscheiben und gekröpfte Schleifscheiben.

Anwendungen: Stahl mit hohem und niedrigem Kohlenstoffgehalt, Sphäroguss, Stahlprofile, Stäbe und Rohre, Hartauftrags-Schweißlegierungen, Gusseisen und Schienen. Wählen Sie jeweils das ausdrücklich dafür geeignete DiamondX-Werkzeug.

Die einlagige Diamantbelegung ist auf längere Standzeit und weniger Wechselunterbrechungen gegenüber konventionellen Schleifmitteln wie Aluminiumoxid, Zirkonkorund und Siliciumcarbid ausgelegt. Der Stahlkörper behält seine Grundgeometrie weitgehend bei; dadurch steht eine gleichmäßigere Werkzeuggröße als bei sich abtragenden, gebundenen Trennscheiben zur Verfügung. Die konkrete Standzeit hängt von Werkzeug, Werkstoff und Betrieb ab.

EHWA beschreibt zudem weniger Funken und Abrieb sowie das Vermeiden des bindungsbedingten Geruchs konventioneller Scheiben. Der Stahlkörper vermeidet deren typische brüchige Bindungsstruktur und unterstützt eine robuste Werkzeugausführung. Das bedeutet keine Bruch- oder Verschleißfreiheit: Geeignete Montage, Schutzhaube, persönliche Schutzausrüstung und die zulässigen Einsatzgrenzen bleiben erforderlich. Die unterschiedlichen Formen bieten vielseitige Trenn-, Schleif- und Oberflächenanwendungen.

Aufnahmeinformationen des gezeigten BSL-Mikroskopbildes

Detektor	HV	Spot	Vergrößerung	Arbeitsabstand	Maßstab
ETD	25.0 kV	4.5	40×	13.5 mm	1.0 mm

DiamondX: BSL-Werkzeuge für Metall – Anwendung

DiamondX: BSL-Werkzeuge für Metall – Produktansicht

BSL-Kettensägenspitze: Mikroskopbild mit Maßstab 1.0 mm

BSL: Werkzeug, Diamantbelag und Belagdetail

Zu diesem Kapitel anfragen

Werkzeugauswahl gemeinsam konkretisieren

Für Ihre Auswahl benötigen wir Maschine und Aufnahme, Werkstoff, Bearbeitungsschritt, geforderte Maße und Oberflächenqualität sowie Nass-/Trockenbetrieb und vorhandene Absaugung oder Kühlung. Auf dieser Grundlage klären wir Ausführung, Produktcode und passende Einsatzparameter. EHWA Europe: info@ehwadia.de, +49 6173 997780.

EHWA Diamond Industrial Co., Ltd., 374, Nambu-daero, Osan-si, Gyeonggi-do, 18145, Republik Korea. Katalogkontakt: T. (82-31)370-9300, F. (82-31)370-9191, salesinfo@ehwadia.co.kr; ehwadia.com und zenesistechnology.com. Druckvermerk der Ausgangsausgabe: 2024.08; „2025–2026“ bezeichnet die Sortimentsausgabe.

Zu diesem Kapitel anfragen

Quellen und fachliche Hinweise

EHWA Construction / Stone 2025–2026, vollständiger Inhalt der 60 logischen Seiten. Redaktionsstand dieser Sprachfassung: 2026-10-13. Für Kennzeichnung und Anwendung beachten Sie die aktuellen Hinweise von oSa und die Sicherheitsempfehlungen für Diamant-Trennscheiben.

Zu diesem Kapitel anfragen
