Outils de rectification et de rodage

Applications

Les outils de rectification et de rodage EHWA sont conçus pour un large éventail de tâches d'usinage – des vilebrequins et arbres à cames à la rectification de roulements et d'engrenages, en passant par le rodage de blocs-cylindres et de disques de frein.

Illustration générée par IA d'une meule CBN — Illustration générée par IA – pas une photo de produit réelle

Illustration générée par IA d'une bague de roulement — Illustration générée par IA – pas une photo de produit réelle

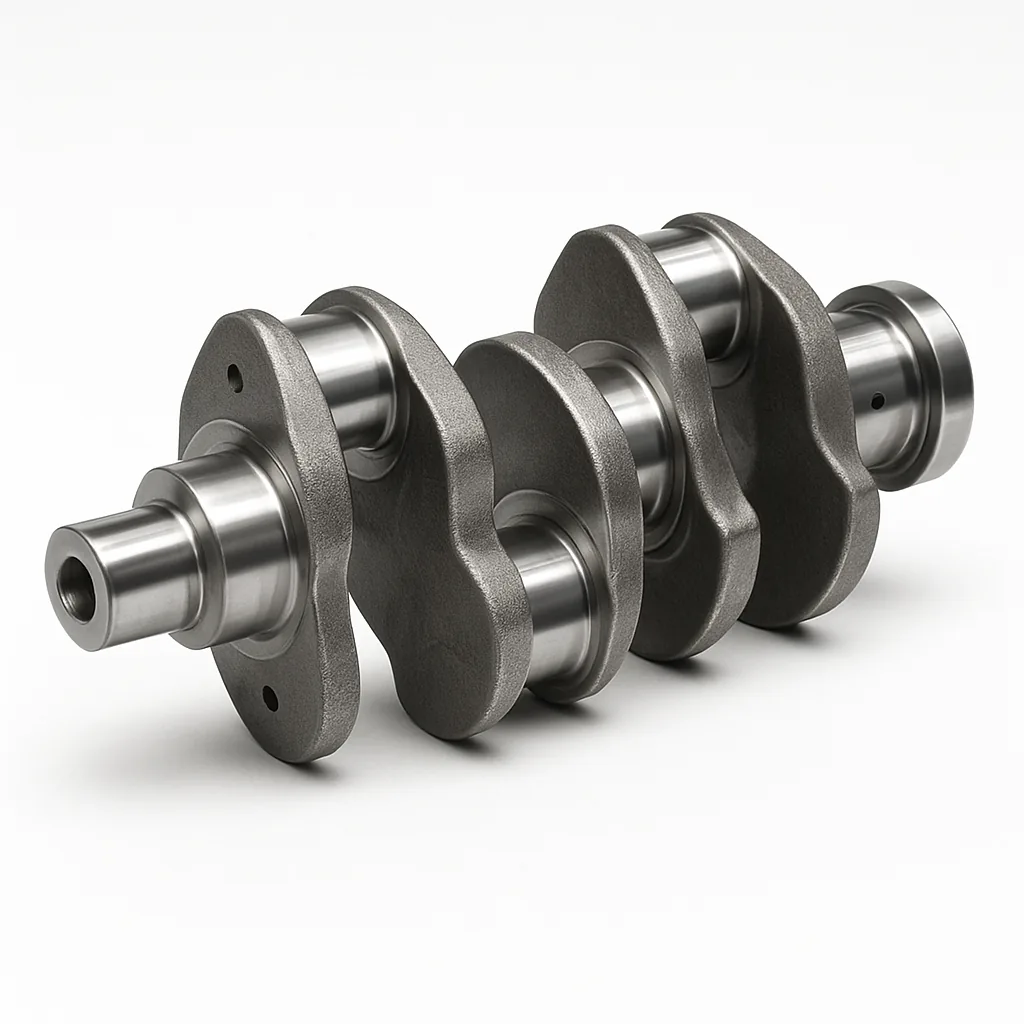

Vilebrequin

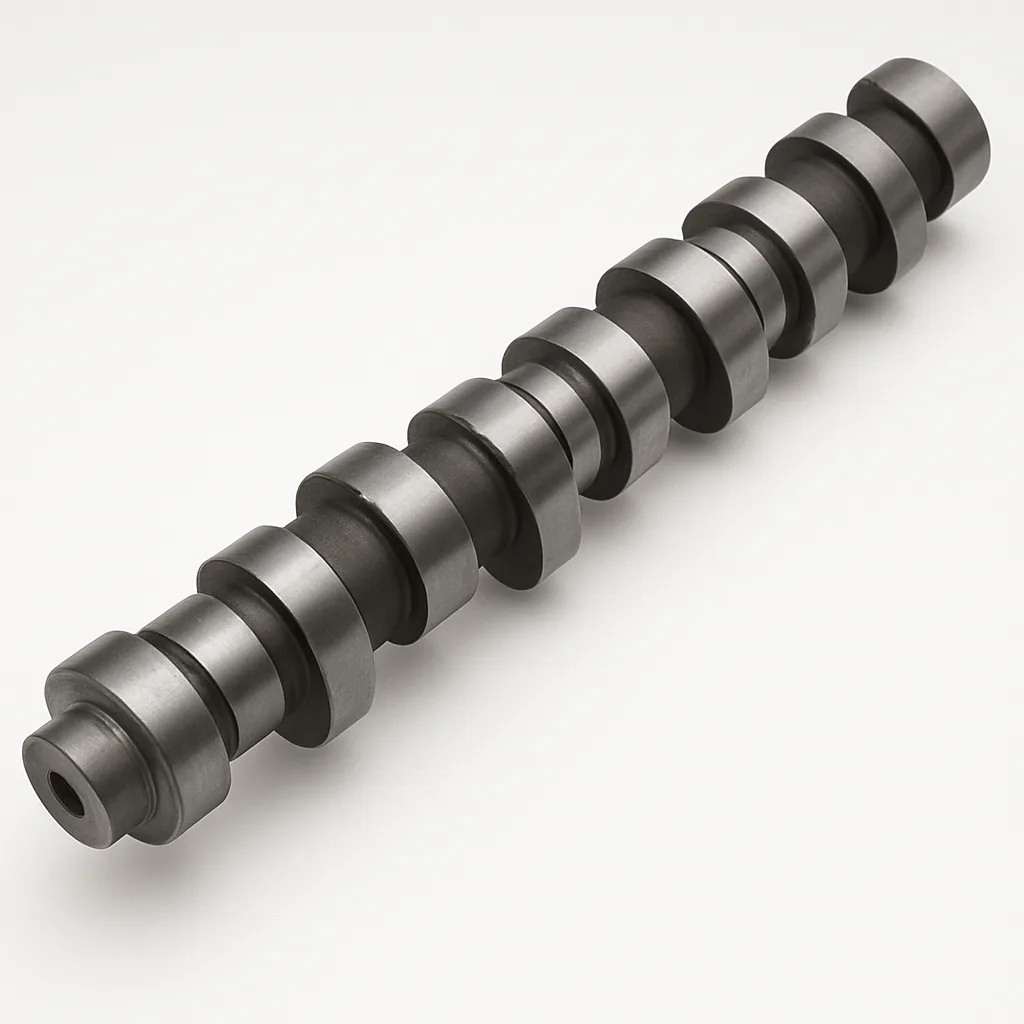

Arbre à cames

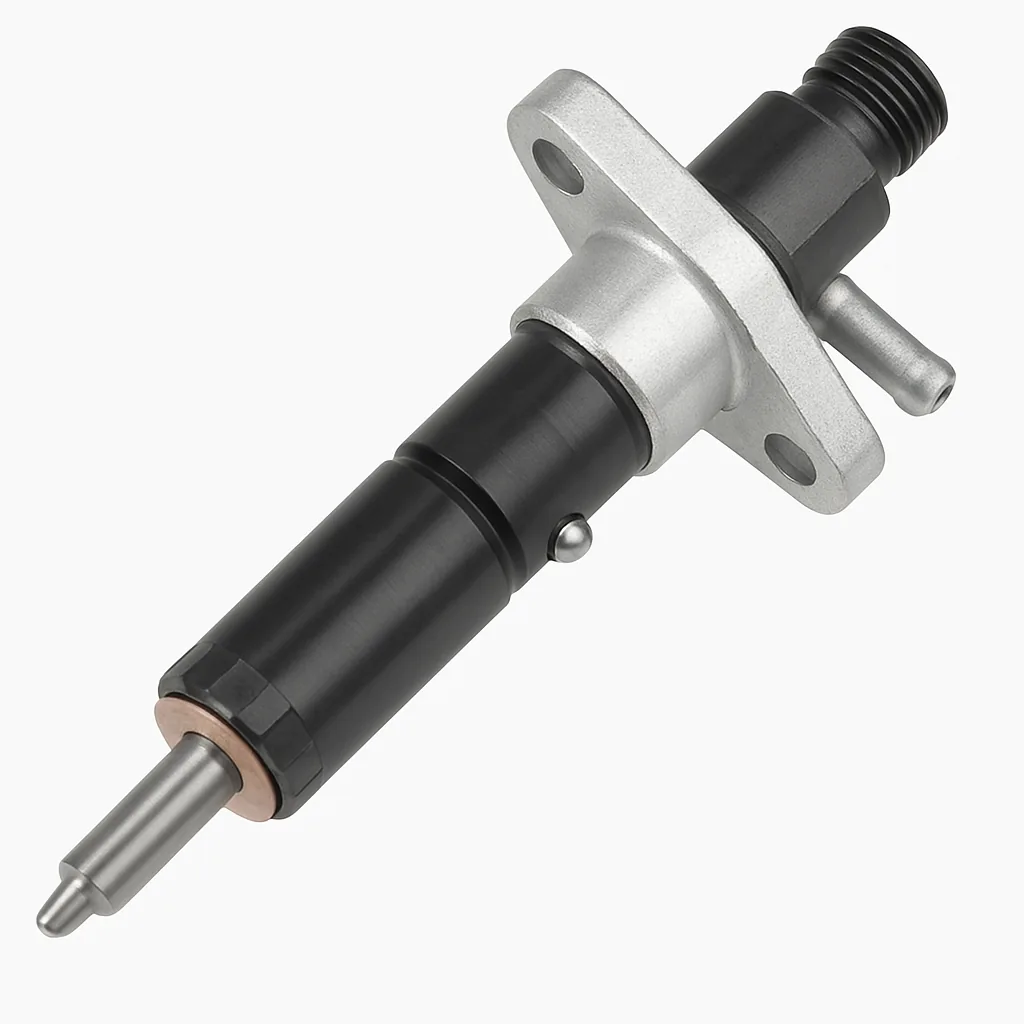

Injecteur

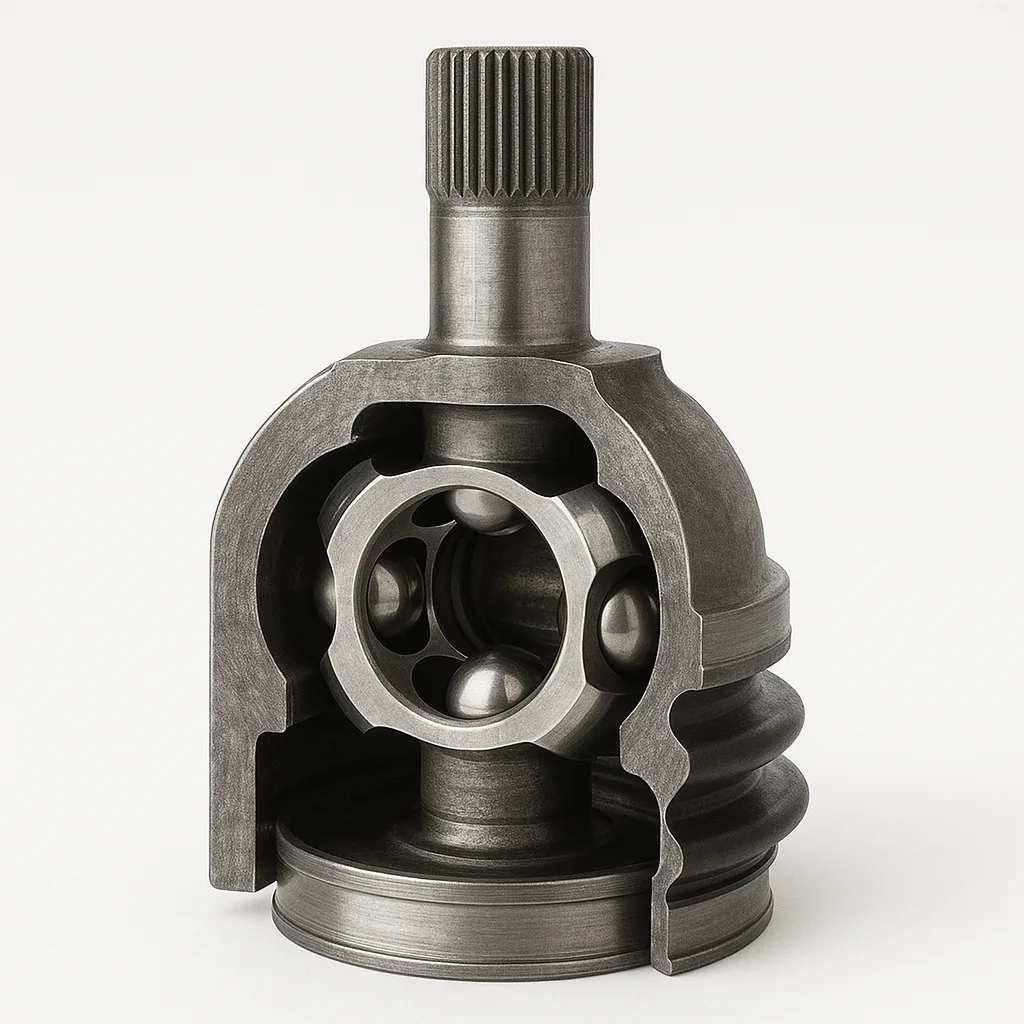

Joint homocinétique

Disque de frein

Plaquette de frein

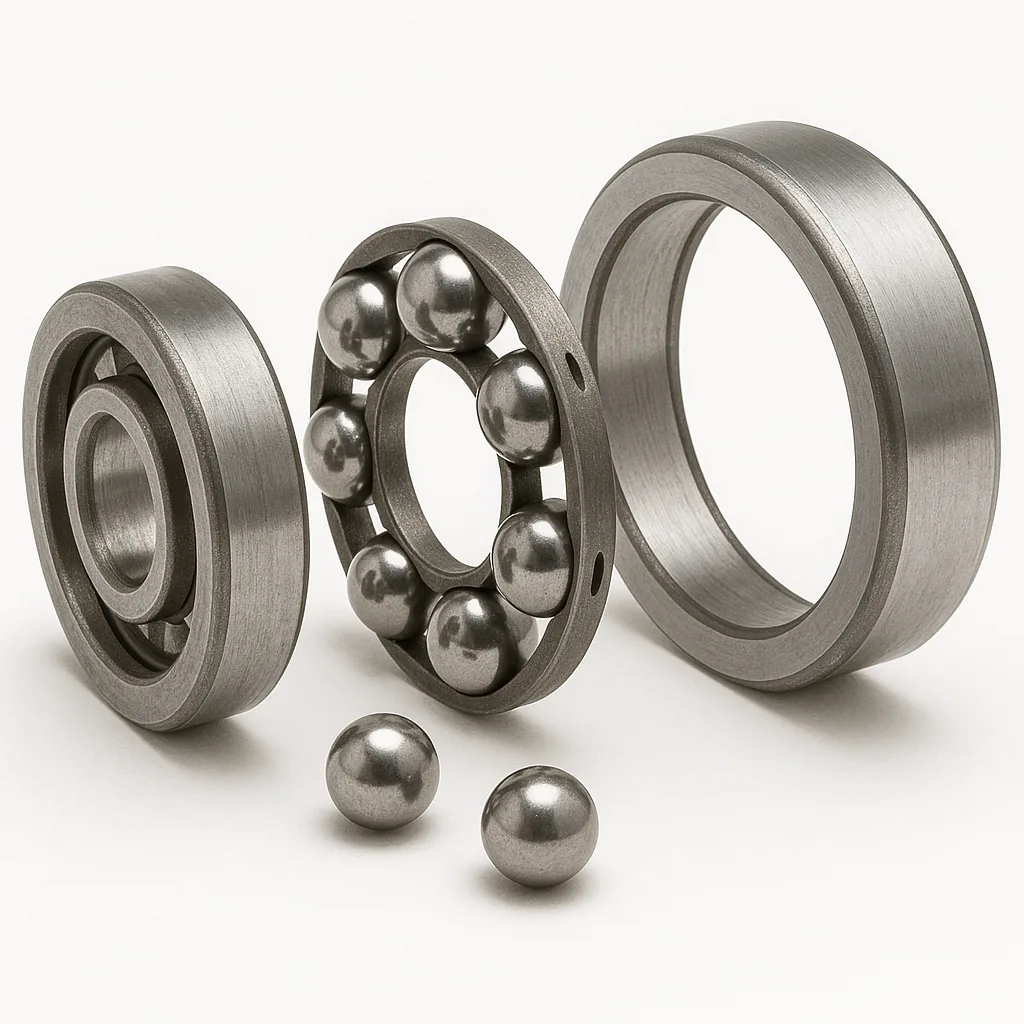

Roulement à billes

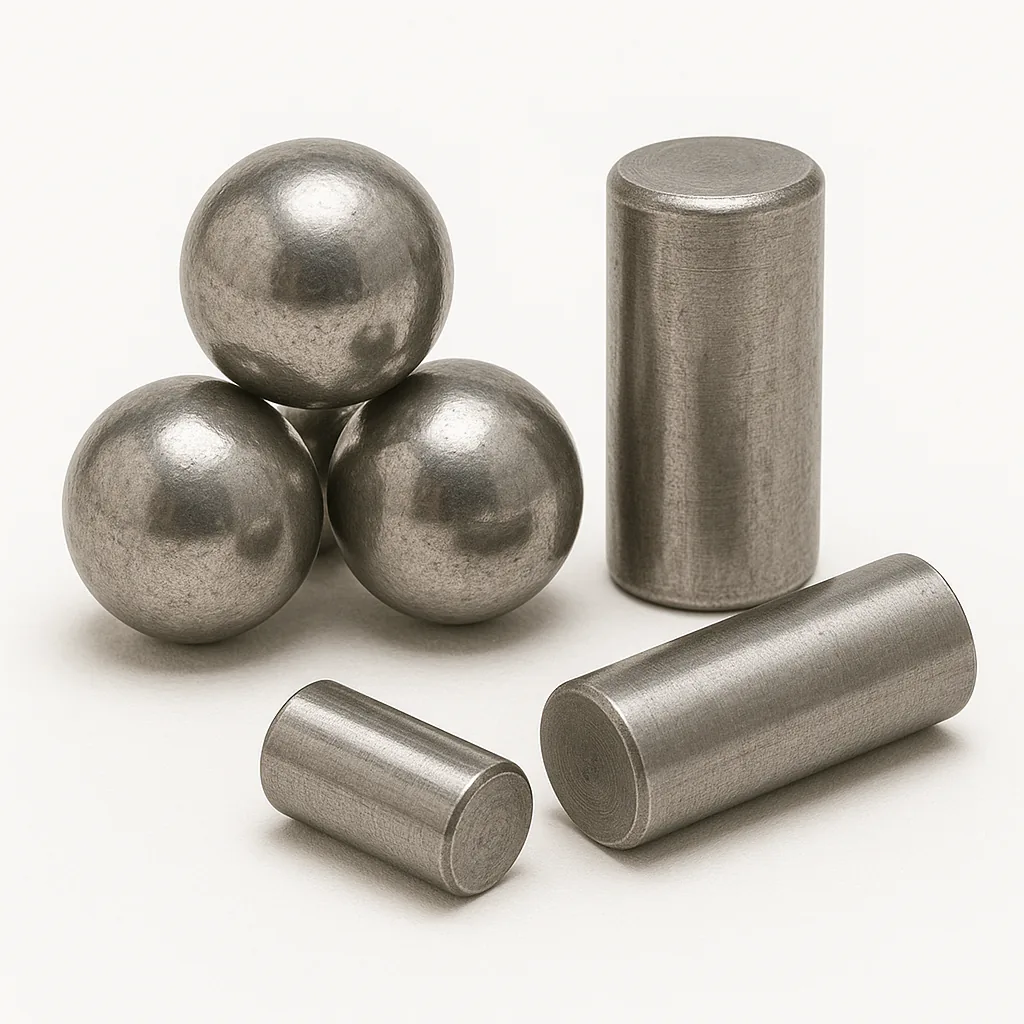

Corps roulant

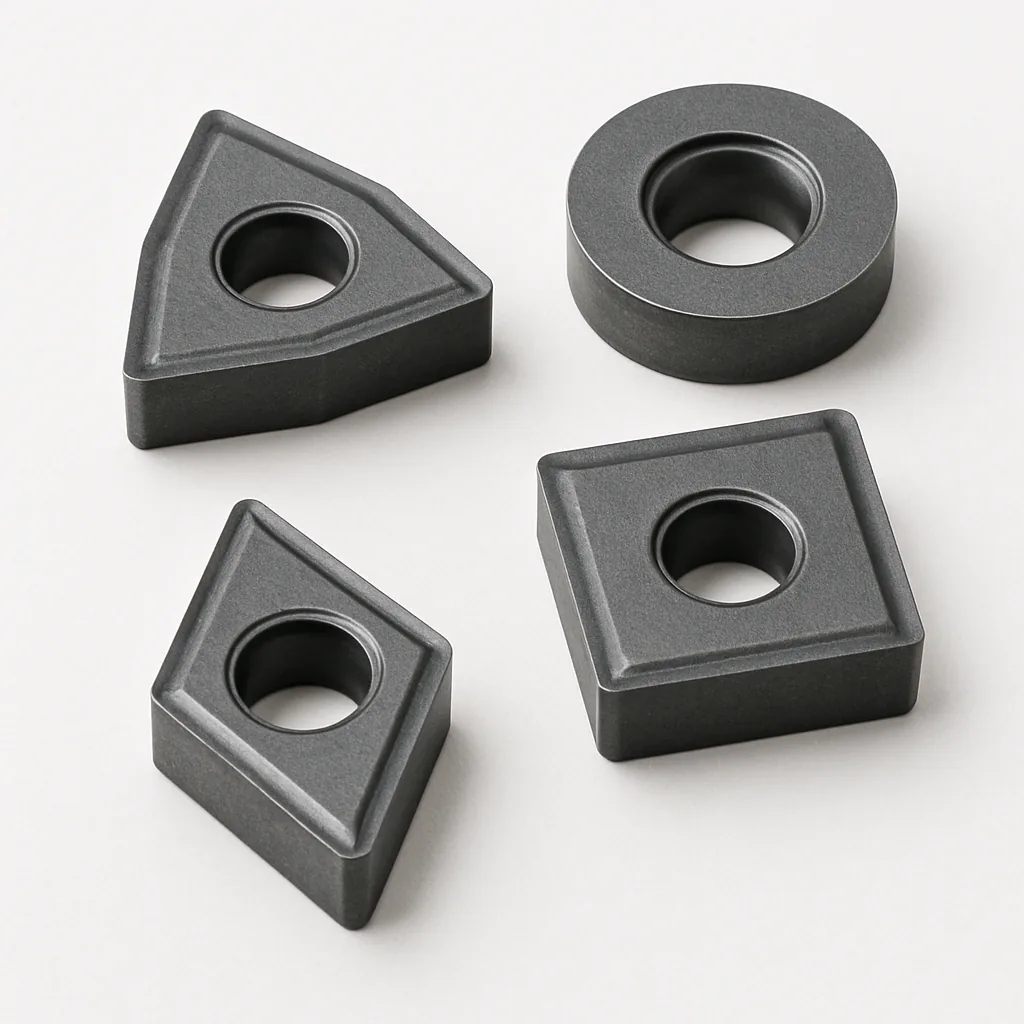

Plaquette de coupe

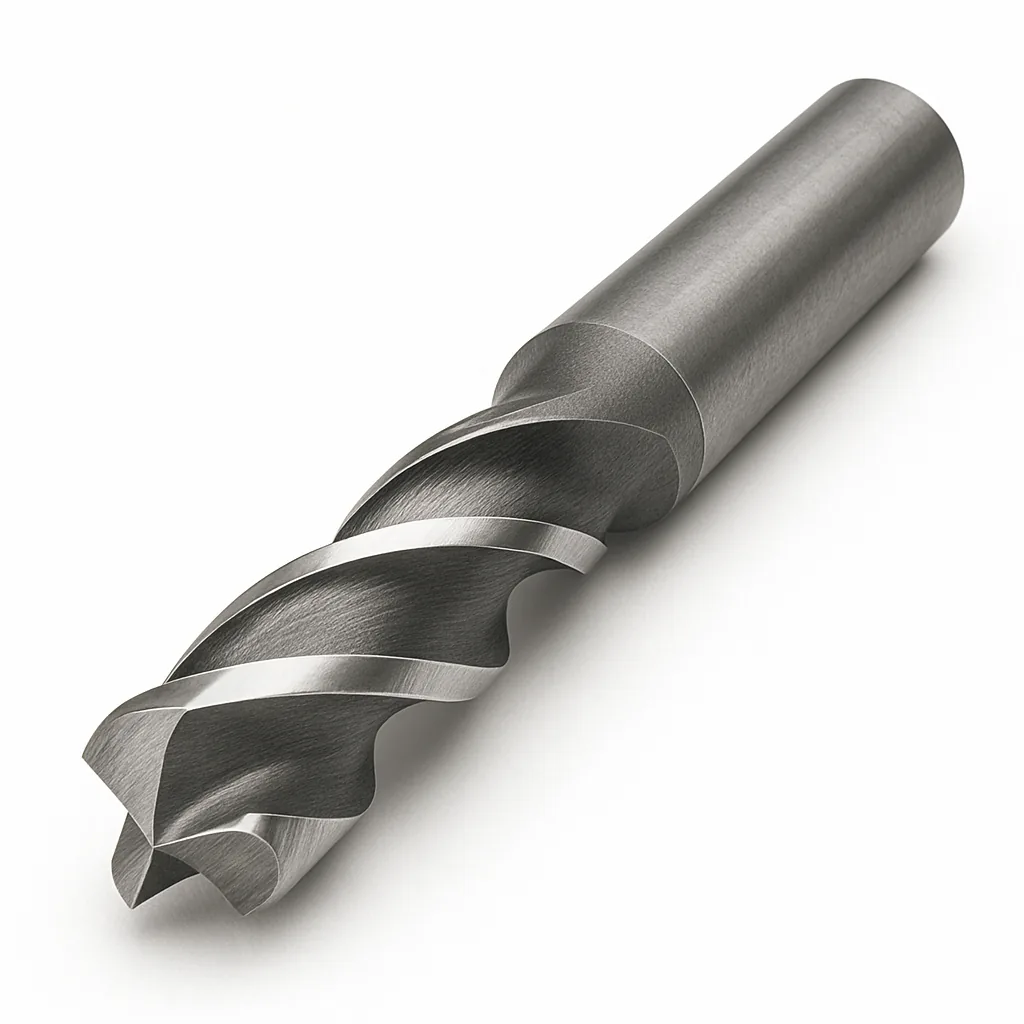

Foret

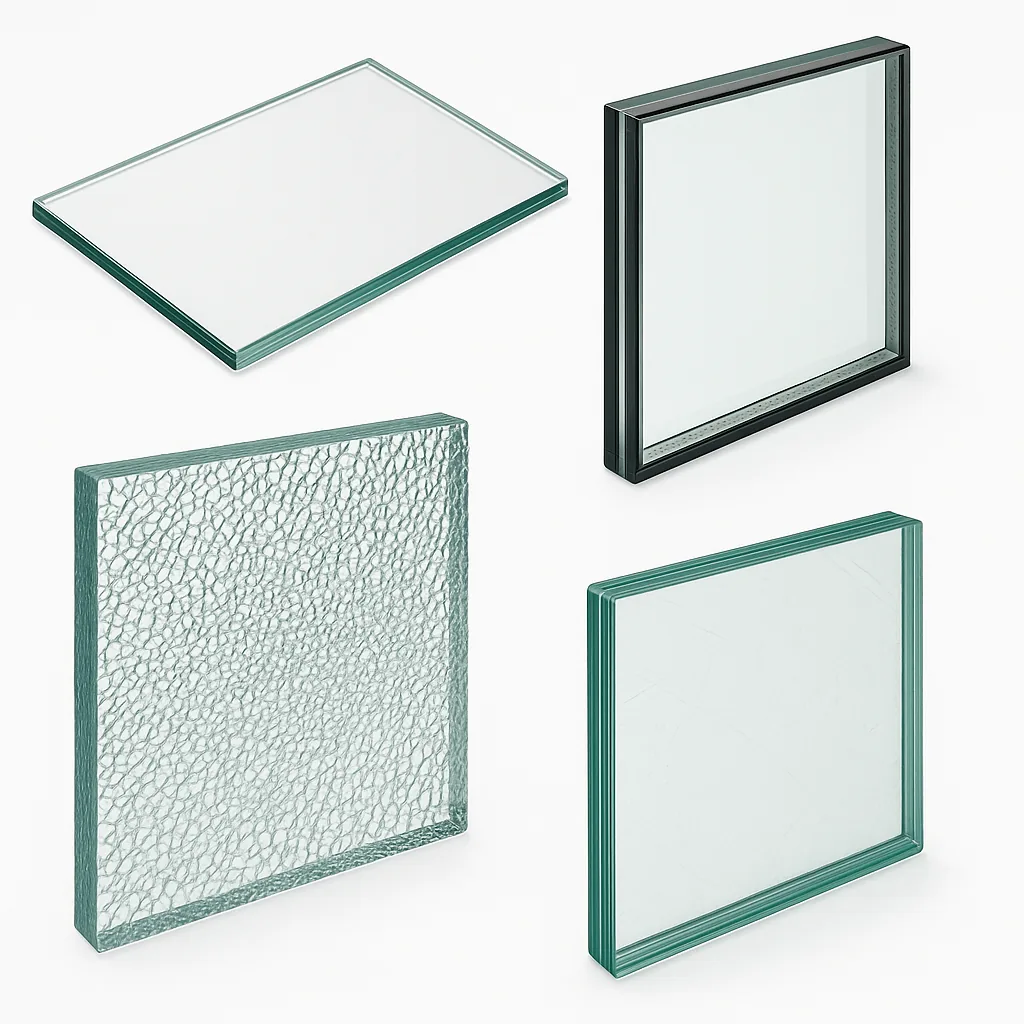

Verre

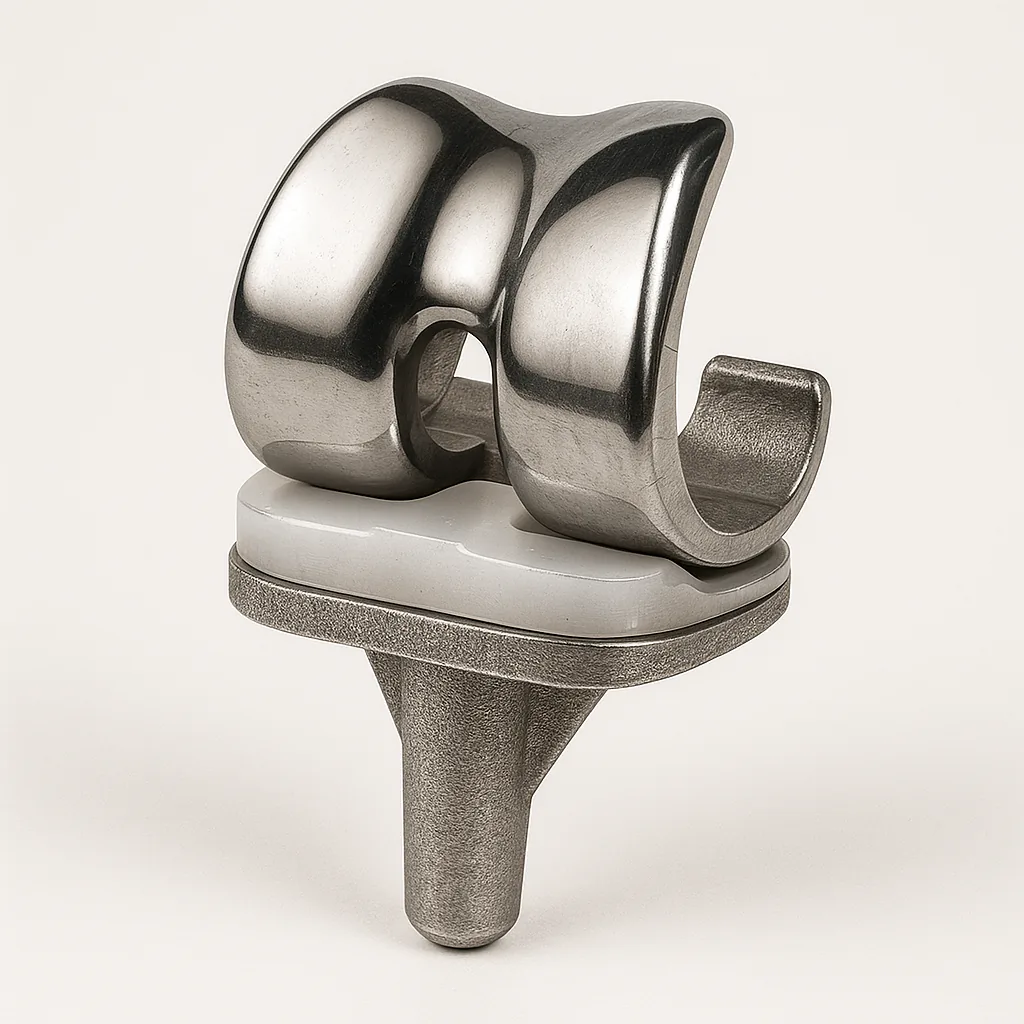

Prothèse de genou

Voir toutes les applications

Autres domaines d'application

Meules montées CBN – Composants d'injecteurs

Rectification des sièges et des alésages de composants d'injecteurs avec des meules montées CBN.

Pierres à roder – Usinage de blocs-cylindres / bielles

Pierres à roder à liant métallique pour le rodage d'ébauche, de finition et de plateau des chemises de cylindres et des alésages de bielles.

Segments CBN – Usinage de disques de frein

Meules et pierres à roder CBN segmentées pour l'usinage de la piste de friction des disques de frein, conforme à la norme EURO 7.

Meules BSL et galvanoplastiques – Rectification de plaquettes de frein

Meules BSL rainurées et à liant galvanique pour la rectification économique des surfaces de friction, des chanfreins et des rainures des plaquettes de frein.

Meule de rectification double face CBN – Rectification de roulements

Meules de rectification double face segmentées pour la rectification simultanée des deux faces de composants de roulements.

Anneaux de rectification à liant métallique – Rectification de roulements

Le procédé « Horseshoe » : une meule à liant métallique pour la rectification plane efficace des faces frontales de plusieurs rouleaux cylindriques.

Rectification de rainures et de filets

Meules CBN et diamant à liant polyimide et hybride pour la rectification de rainures et de filets sur forets et fraises à queue.

Meules à chanfreiner pour le verre

Meules diamant à liant métallique de la série M pour la rectification des chants et des chanfreins du verre automobile, électroménager et optique.

Meules CBN – Prothèses de hanche et de genou

Meules CBN à liant céramique pour l'usinage thermiquement sûr de prothèses en alliages CoCr et titane.

Types de grains abrasifs utilisés

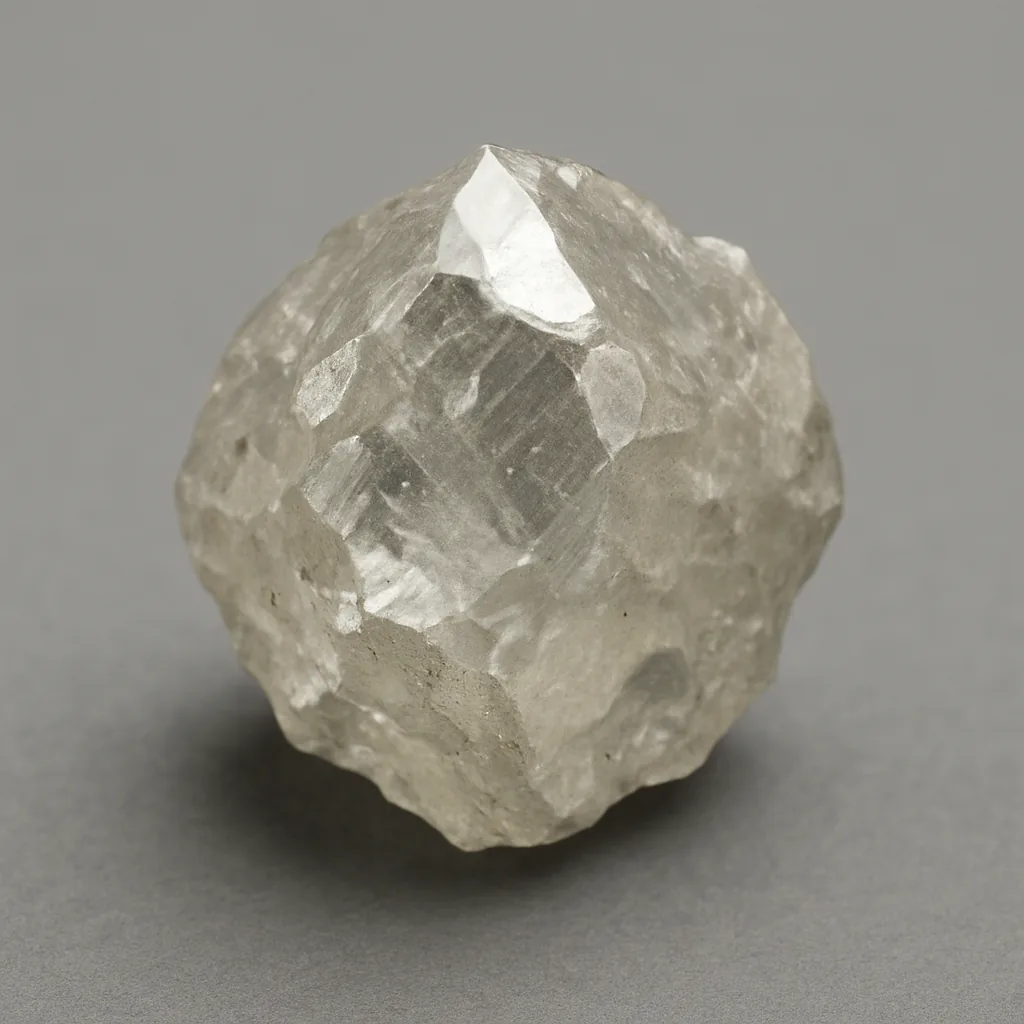

Diamant

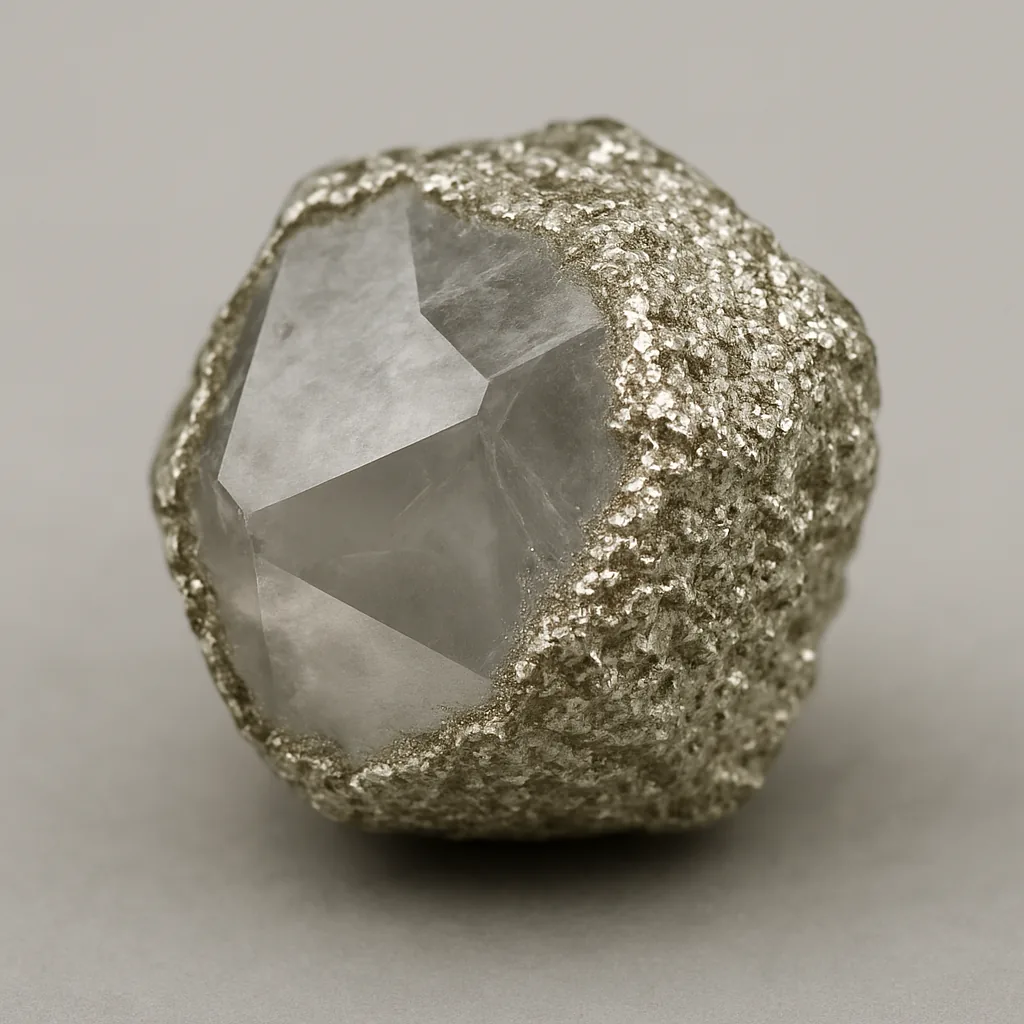

Diamant Ni

Diamant synth.

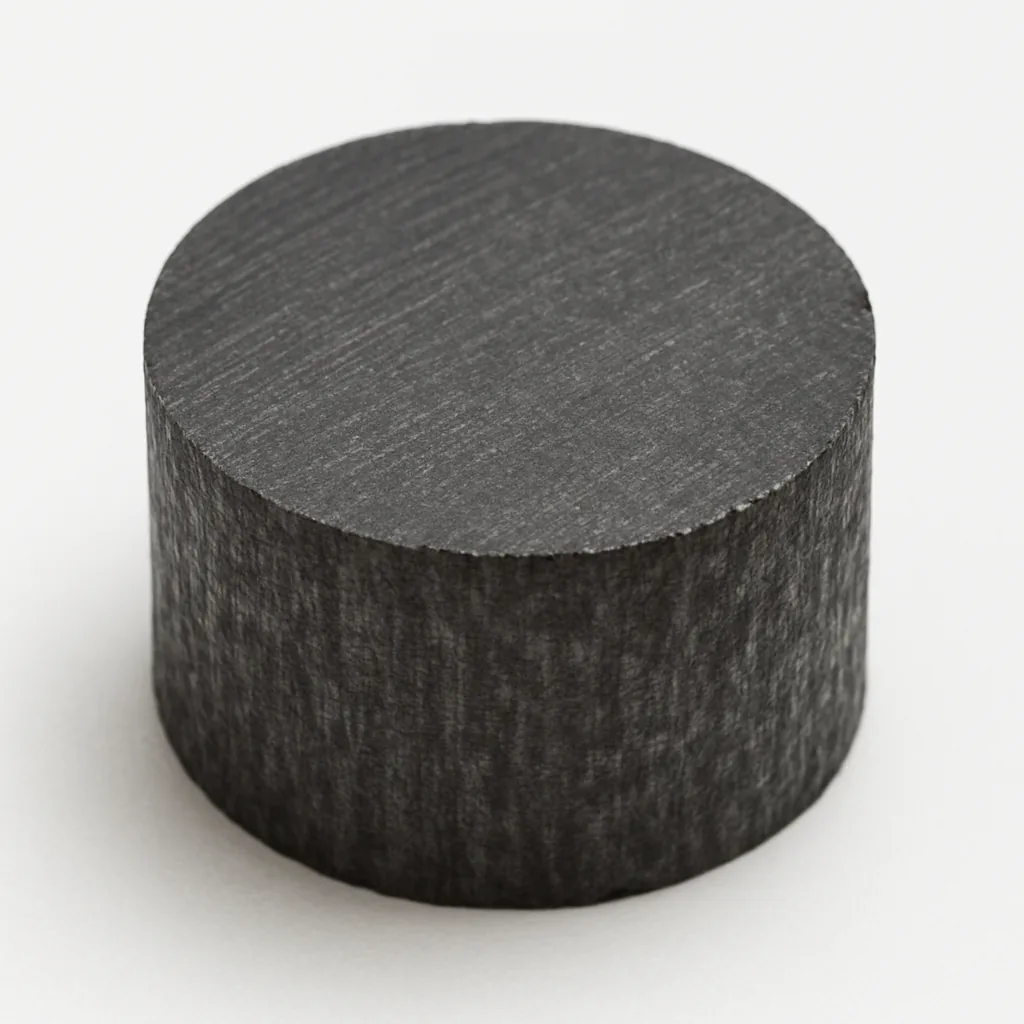

CBN

Micro-CBN

Types de grains pour outils de rectification et de rodage
Application	Propriétés	Granulométrie
Rectification de carbures et de matériaux durs et cassants, par ex. usinage de faces	Diamant non enrobé, grain anguleux et compact, conductivité thermique élevée, chimiquement inerte vis-à-vis des métaux non ferreux	D1 – D252
Rectification de carbures, céramiques, cermets, verre et ferrites	Diamant enrobé de nickel, très bonne rétention dans le liant, polyvalent	D46 – D252
Applications à demande de puissance constante	Forme globulaire, qualité uniforme, résistance élevée	D46 – D252
Rectification d'aciers fortement alliés et trempés	Grain globulaire, résistance élevée, idéal pour la rectification à l'humide	B54 – B252
Rectification d'acier trempé sous forte charge	Globulaire ou anguleux, adapté à la rectification à l'humide et à sec	B46 – B252
Rodage et polissage de matériaux durs	Granulométries fines, globulaires ou anguleuses, idéales pour la rectification de précision à l'humide	G45, G30, G15

Liants de meules EHWA

Liant résine

Gamme EHWA : BA, BB, BC, BCT, BD, BE, BG, BH, BP, BQ, PAE, PA8

Composition : résines phénoliques ou liants polyimide + grain abrasif

Avantages et propriétés : très haute performance de coupe, faibles forces de rectification, liant flexible amortissant bien les vibrations, très économique, dressage possible uniquement dans des cas exceptionnels

Domaines d'application : affûtage d'outils – acier rapide, carbure

Liant céramique

Gamme EHWA : VB, VBT, VBTM, VE, VA, VD, VCL, VH

Composition : procédé de frittage

Avantages et propriétés : excellente aptitude au dressage (liant cassant, utiliser si possible des molettes de dressage rotatives), grande stabilité de forme, grande résistance à l'usure, structure ouverte ou fermée possible

Domaines d'application : affûtage d'outils – carbure, PCD, PCBN · rectification de roulements – aciers fortement alliés · rectification de vilebrequins – aciers fortement alliés

Liant métallique

Gamme EHWA : MB, MC, MA, MF, MFS, MP, ME, MG, MX

Composition : procédé de frittage (poudre métallique, majoritairement à base de bronze, + grain abrasif)

Avantages et propriétés : grande stabilité de forme, conductivité thermique très élevée, très grande résistance à l'usure, dressage par électroérosion

Domaines d'application : rectification de chants – types de verre · rectification de profil – verre et quartz · découpe – verre, céramique et pierre · rectification plane – lentilles optiques

Liant hybride

Gamme EHWA : BX, BXT, BXC, BMX

Composition : métal + résine

Avantages et propriétés : plus facile à dresser que le liant résine ou métallique, taux d'enlèvement élevé, grande stabilité d'arête, effet d'auto-affûtage possible

Domaines d'application : affûtage d'outils – acier rapide, qualités de carbure

Liant galvanique

Composition : nickel + grain abrasif, mono-couche ou multi-couche possible

Avantages et propriétés : rechargement possible, profils complexes réalisables, performance de rectification élevée, longue durée de vie, non dressable

Domaines d'application : rectification de roulements – aciers fortement alliés · matériaux : superalliages à base de nickel, métaux non ferreux, verre
