Outils PCD et PCBN pour le tournage, le perçage, le fraisage et l'alésage.
EHWA fabrique des outils de coupe PCD et PCBN pour l'usinage de carters de boîte de vitesses, de roulements, de disques de frein, de pistons et de lentilles optiques – pour le tournage, le fraisage, le perçage et l'alésage, ainsi que des conceptions spéciales.
Carter de boîte de vitesses
Roulement
Disque de frein
Piston
Lentilles optiques

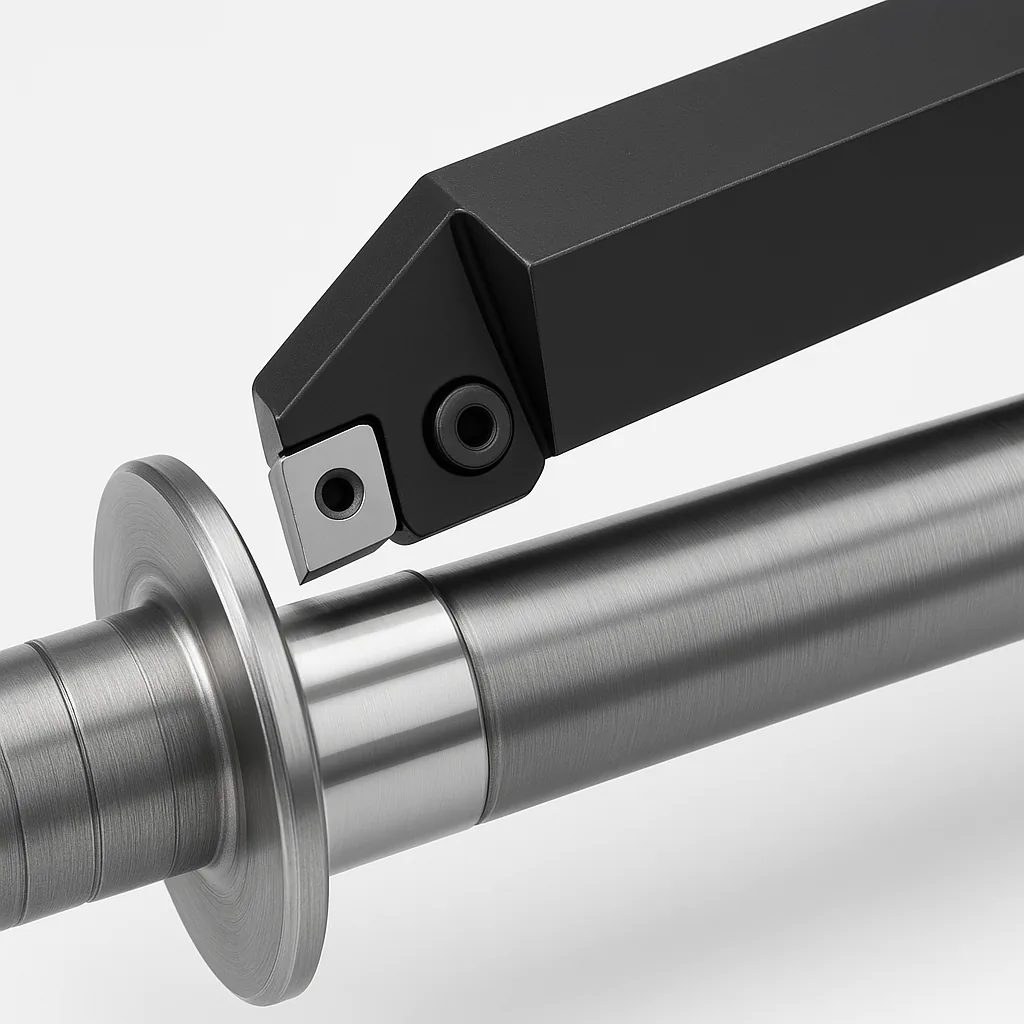

EHWA propose une large gamme de plaquettes de coupe amovibles PCD et CBN pour le tournage. Les clients ayant besoin d'une productivité élevée peuvent compter sur les outils de tournage EHWA – une solution économique offrant une meilleure résistance à l'usure, d'excellentes surfaces et un volume d'enlèvement de matière maximal.
Nous sommes spécialisés dans le développement et la conception de plaquettes de fraisage et plaquettes de coupe amovibles spéciales. Les exigences d'usinage vont des pièces simples aux pièces difficiles à usiner – avec un service de réaffûtage et de rechargement, du PCD/PCBN en de nombreuses qualités, une longue durée de vie et un contrôle dimensionnel précis.
Outils PCD et PCBN pour les processus de perçage et d'alésage, conçus en fonction du matériau et de la tâche d'usinage.

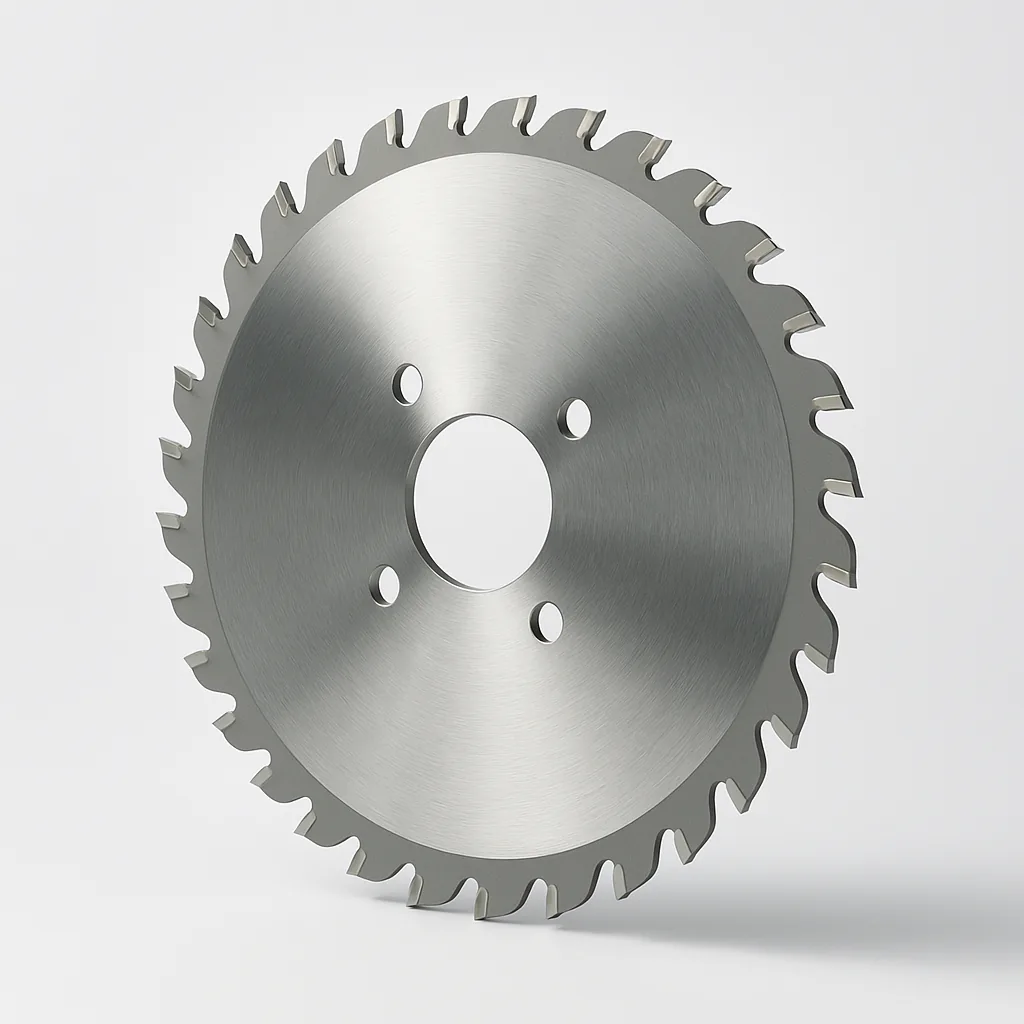

Outre les outils standard, EHWA fabrique des conceptions spéciales telles que des scies circulaires OKD, des règles d'appui et des palpeurs de mesure diamant selon les spécifications du client.
Fabrication : des particules de diamant et de la poudre métallique sont frittées sous haute pression et haute température. Le PCD est plus résistant aux chocs que le diamant naturel, extrêmement dur et présente un taux d'enlèvement très élevé. Dureté 50 – 70 HV.
Domaines d'application : métaux non ferreux, alliages d'aluminium et de cuivre, matériaux composites, bois et autres.
Fabrication : des grains de CBN et de la poudre métallique sont frittés sous haute pression et haute température. Le grain CBN est un matériau synthétique fabriqué artificiellement, extrêmement dur – seul le diamant est plus dur – et présente une stabilité thermique supérieure à celle du diamant (jusqu'à 1000 °C). Il permet des surépaisseurs d'usinage et des vitesses de coupe nettement supérieures à celles des outils de coupe conventionnels. Dureté 30 – 40 HV.
Domaines d'application : matériaux ferreux, divers alliages de fonderie, acier trempé, aciers fortement alliés.
Diamant naturel : excellente finition de surface, incolore, résistance à l'usure la plus élevée, durée de vie la plus longue, conductivité thermique la plus élevée.
Diamant monocristallin : alternative au diamant naturel, coloration jaune, synthèse à haute pression et haute température, plus reproductible, performance constante.
Diamant CVD : comparable au diamant naturel, incolore, excellente qualité d'arête de coupe pour les applications de haute précision, propriétés matérielles très homogènes.
| Revêtement (code EHWA) | Couleur | Dureté (Hv) | Applications | Caractéristiques |
|---|---|---|---|---|
| TIN | Or | 2300 | Fonte | Revêtement simple, traditionnel pour pièces d'usure, identification facile des outils usagés |
| TA | Violet, gris | 3400 | Fonte, acier trempé | Bonne résistance à la chaleur et à l'usure, traditionnel pour les outils de coupe |
| AC | Argenté, gris | 3200 | Acier trempé, acier fritté | Meilleure résistance à la chaleur, stabilité en température prolongée, résistance chimique |
| EL | Gris foncé | 3500 | Coussinets de roulement et diverses qualités d'acier | Meilleur comportement à l'usure, bonne résistance chimique, adapté à l'acier trempé et à l'acier de roulement |
| TNP (nouveau) | Anthracite | 3500 | Acier trempé, acier fritté, coussinets de roulement | Excellente protection contre l'usure et résistance en température, très bonnes surfaces réalisables, meilleur revêtement pour l'acier trempé et l'acier de roulement |
EHWA fabrique en outre des matériaux de coupe à base de céramique – produits selon un procédé de frittage spécial offrant une résistance à l'usure et une ténacité supérieures aux céramiques conventionnelles, adaptés à l'ébauche et à la finition de la fonte – ainsi qu'une qualité de CBN revêtu, à haute ténacité et résistance à l'usure, pour l'acier de roulement et les aciers trempés en coupe continue et interrompue.
Plaquettes de coupe amovibles PCD/CVD et CBN pour le tournage cylindrique, ainsi que les systèmes de serrage et porte-outils associés.
Fraises à cassette avec arête de coupe PCD ou PCBN interchangeable, conçues selon les spécifications du client.
Outils de tronçonnage et de contournage EHWA dans les versions ES, ED, ET et EM, ainsi qu'en PCD/CBN spécifique au client.
Outils d'usinage intérieur EHWA à corps en acier ou en carbure pour le micro-alésage de précision.

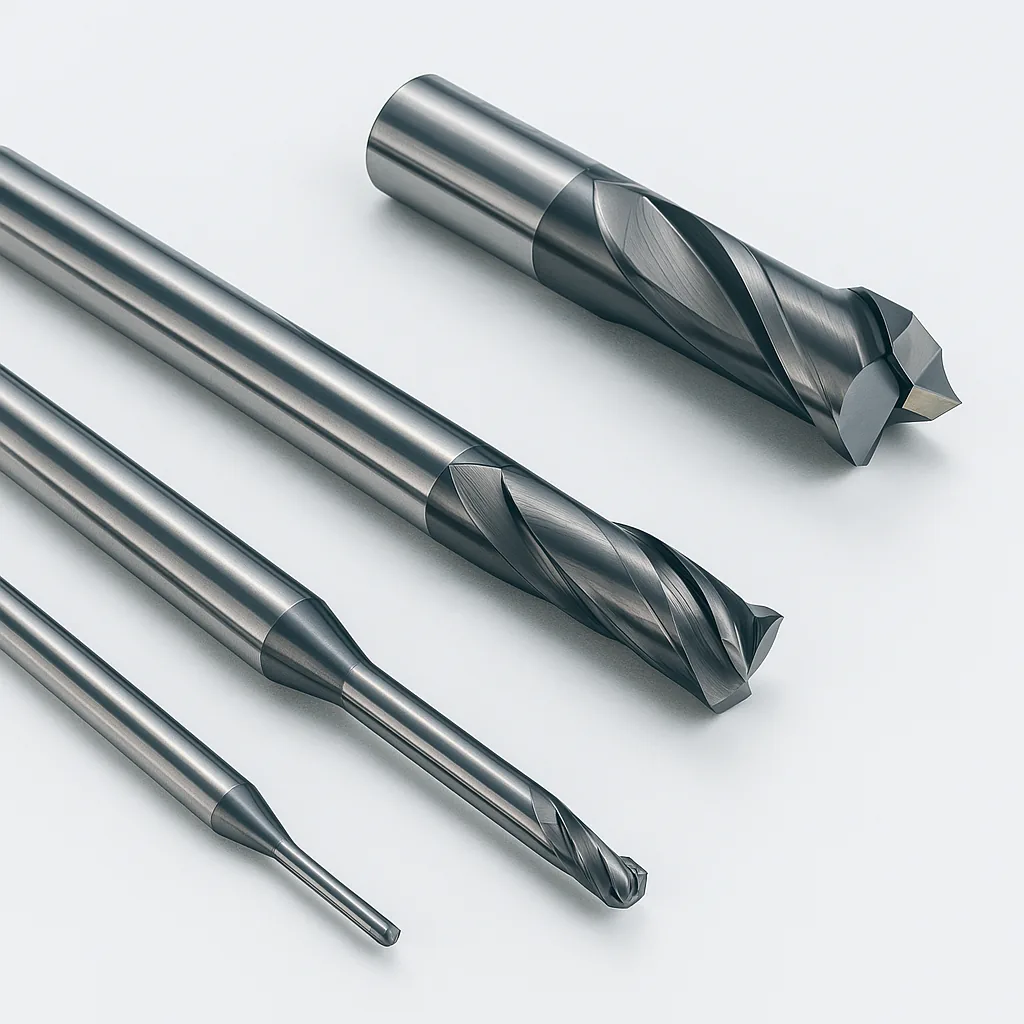

Fraises à queue équipées de PCD et PCBN avec géométrie d'arête de coupe spécifique à l'application.
Outils de perçage et de filetage EHWA pour une vitesse d'usinage élevée avec une durée de vie améliorée.
Outils d'alésage-finition EHWA pour une vitesse d'usinage élevée avec une durée de vie améliorée, en option avec brise-copeaux.
Concepts d'outils PCD et CBN pour l'usinage complet des culasses et des blocs-cylindres.

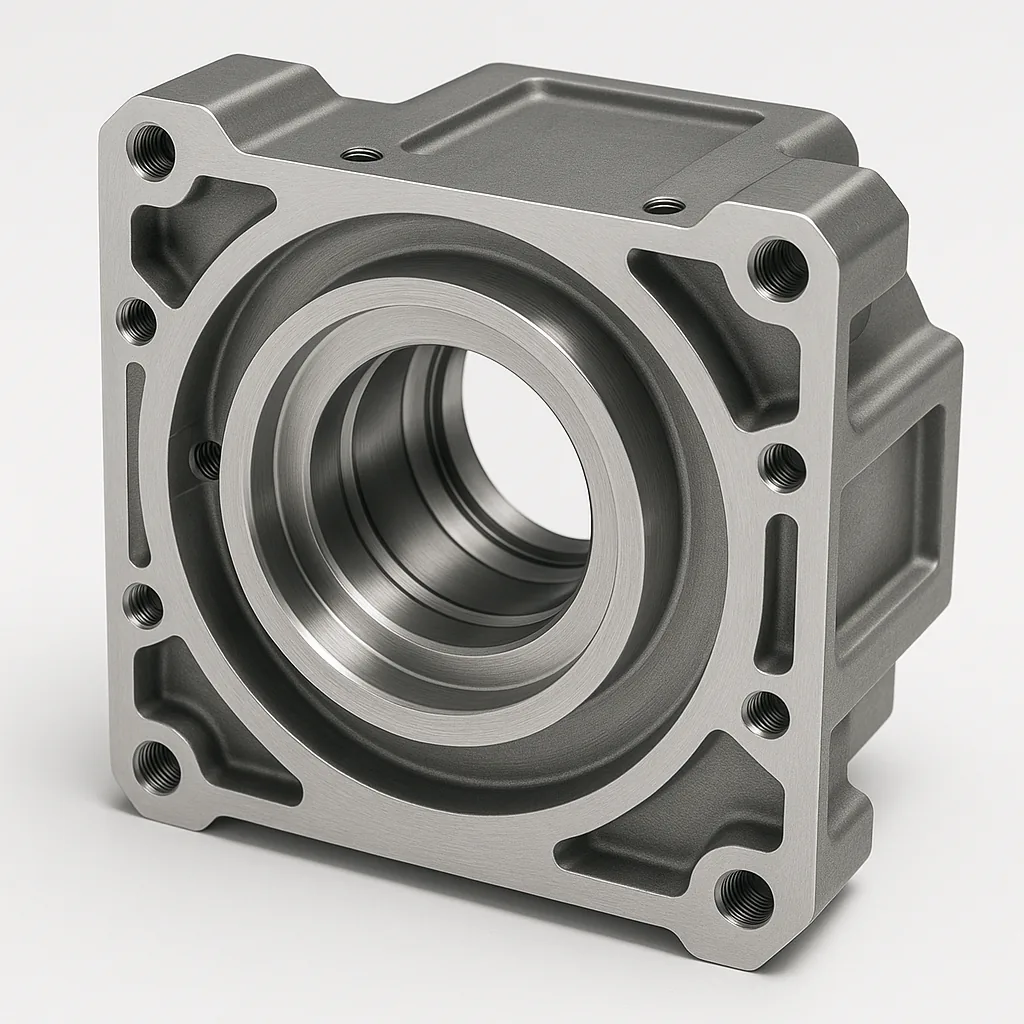

Outils PCD pour l'usinage complet de carters de boîte de vitesses en aluminium.
Plaquettes de coupe CBN pour l'usinage de précision de composants de boîte de vitesses, de dentures intérieures et d'arbres de transmission.

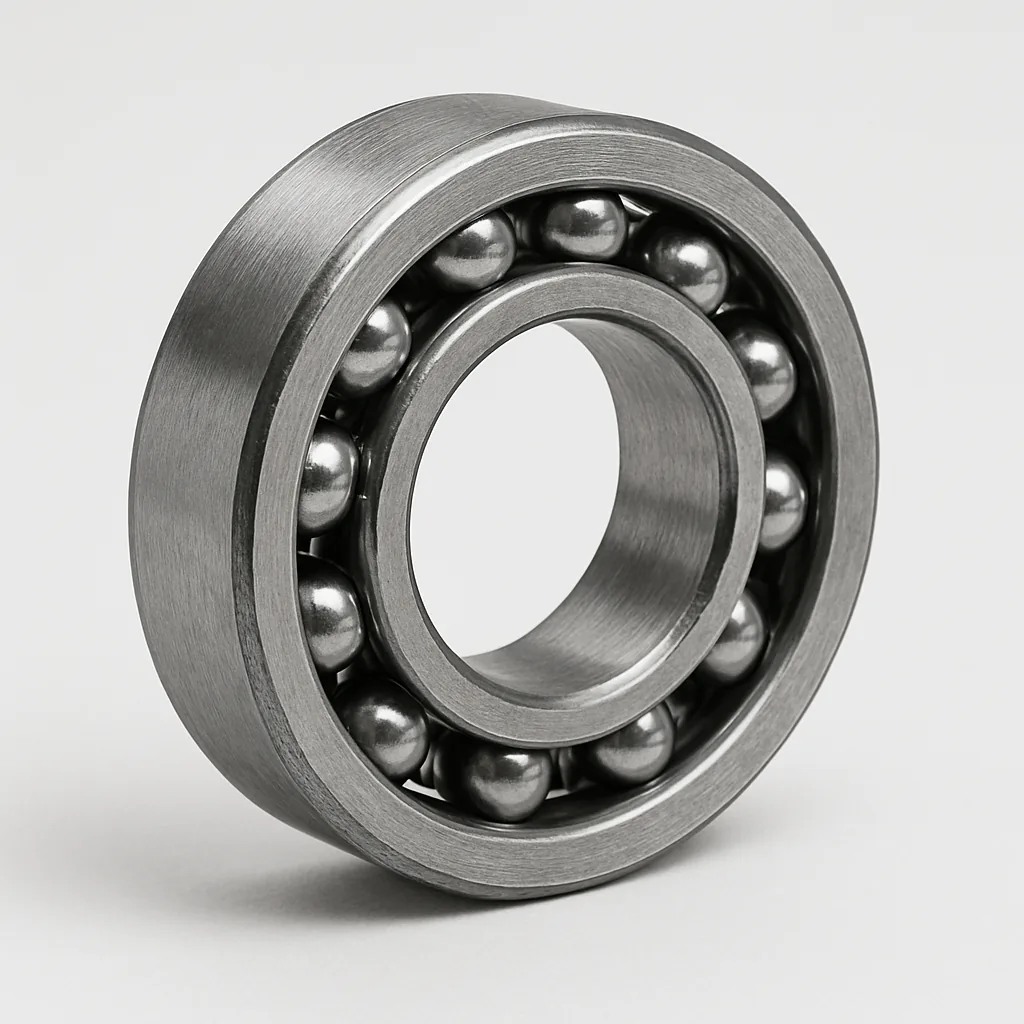

Plaquettes de coupe CBN pour sièges de roulement, ainsi que plaques de montage PCD et doigts de mesure PCD pour bagues intérieures et extérieures.

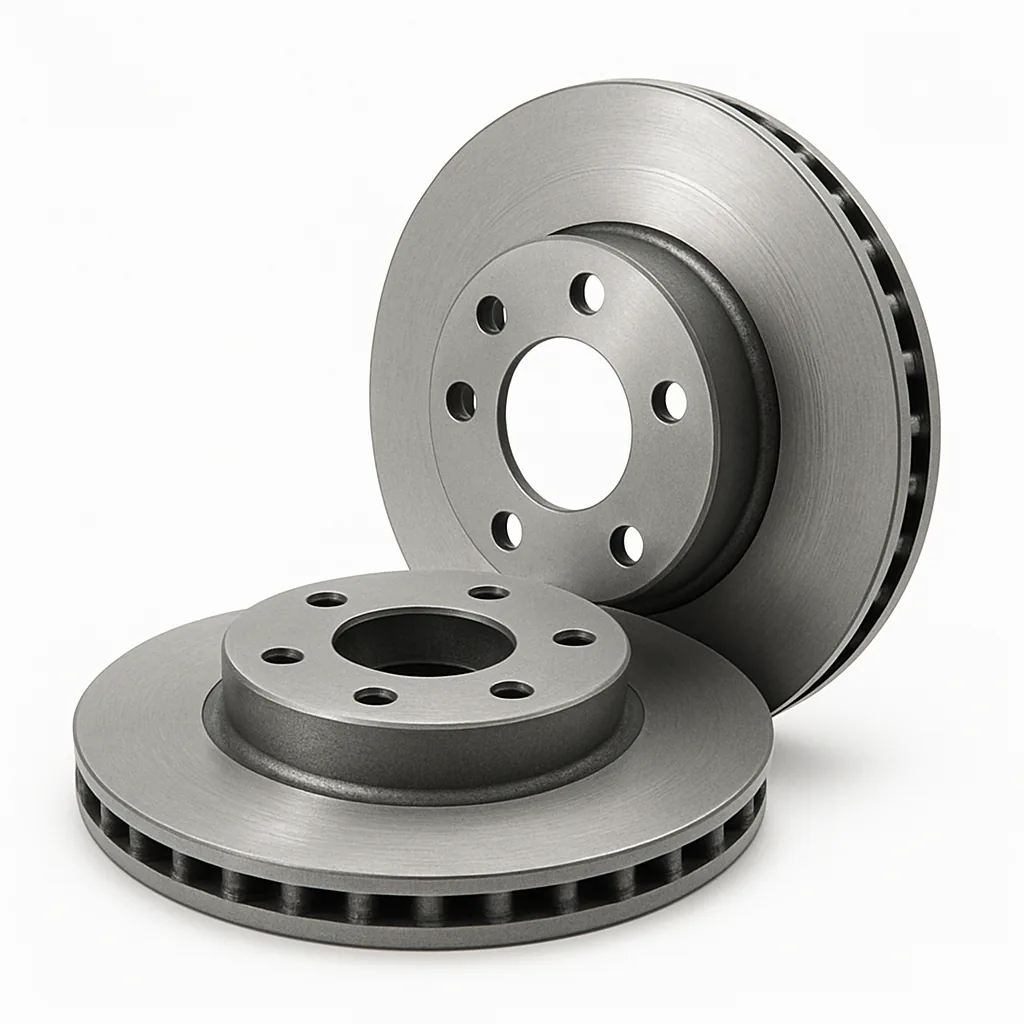

Plaquettes de coupe amovibles CBN pour le tournage de disques de frein – du chanfrein au disque fini.

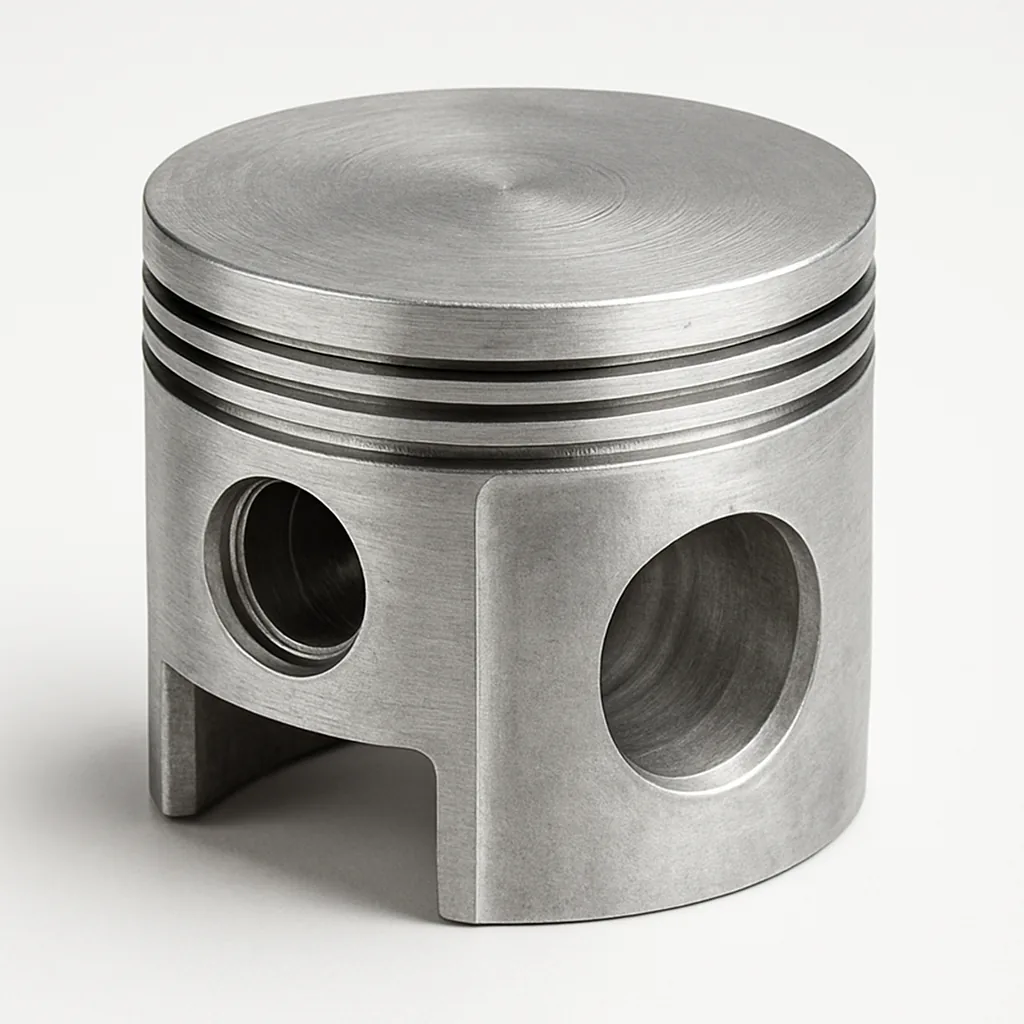

Outils PCD et diamant monocristallin pour le tournage et le tronçonnage de pistons en aluminium.

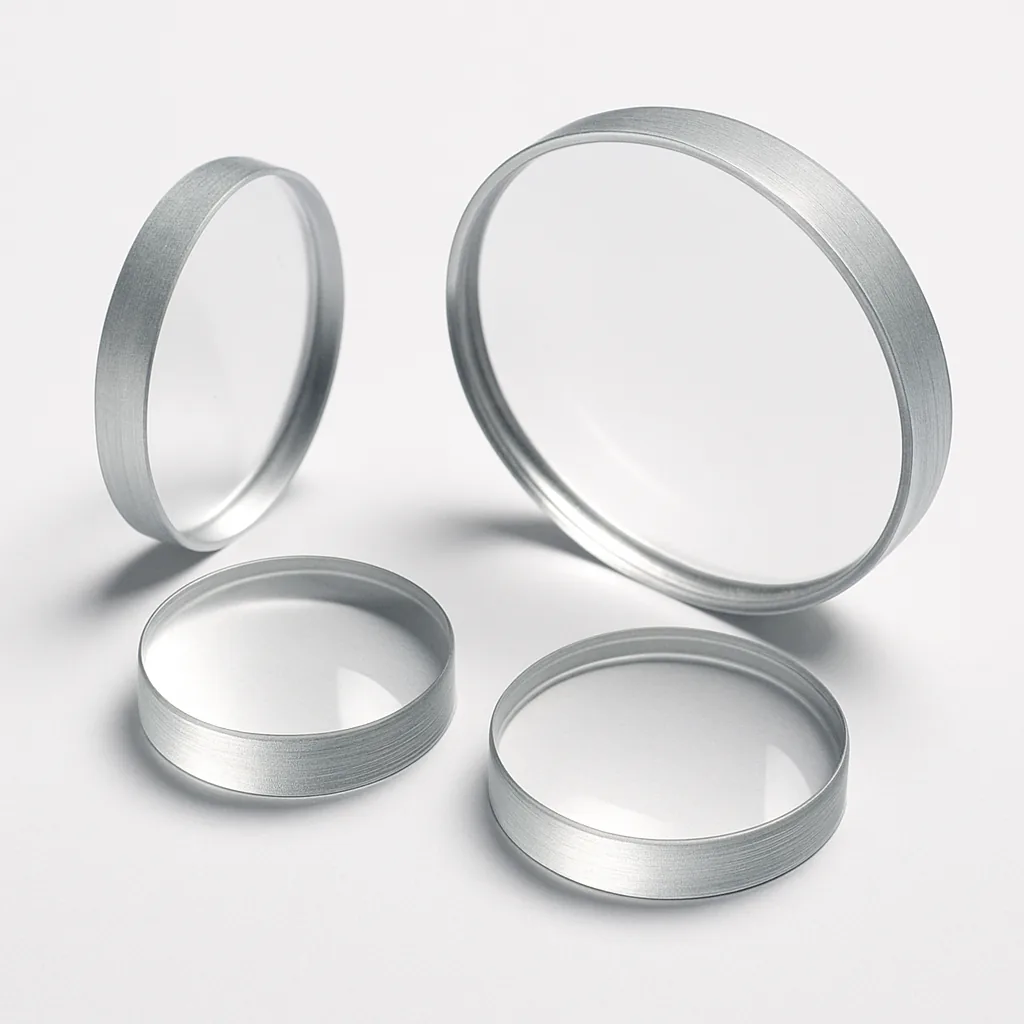

Outils PCD et diamant monocristallin pour l'usinage plan et cylindrique de lentilles optiques.
Le matériau de coupe, le revêtement et la géométrie sont adaptés à votre matériau et à votre processus.
