Beim Einstechschleifen von Getriebekomponenten treffen hohe Anforderungen an Maßhaltigkeit, Formtreue und Oberflächenqualität zusammen. Typische Funktionsflächen sind Wellenabsätze, Lager- und Dichtsitze sowie weitere Durchmesser an gehärteten Bauteilen.

Die Schleifscheibe ist dabei nur ein Teil des Prozesses. Werkzeuggeometrie, Bindung, Abrichtzustand, Maschine und Kühlschmierstoffzufuhr müssen aufeinander abgestimmt werden.

Keramisch gebundene CBN-Schleifscheiben

EHWA führt für Außenrund- und Einstechprozesse keramisch gebundene CBN-Schleifscheiben mit VEWN-Bindung. Die Werkzeugauslegung erfolgt kundenspezifisch nach Maschine, Werkstoff, Zustellstrategie und Zeitspanvolumen.

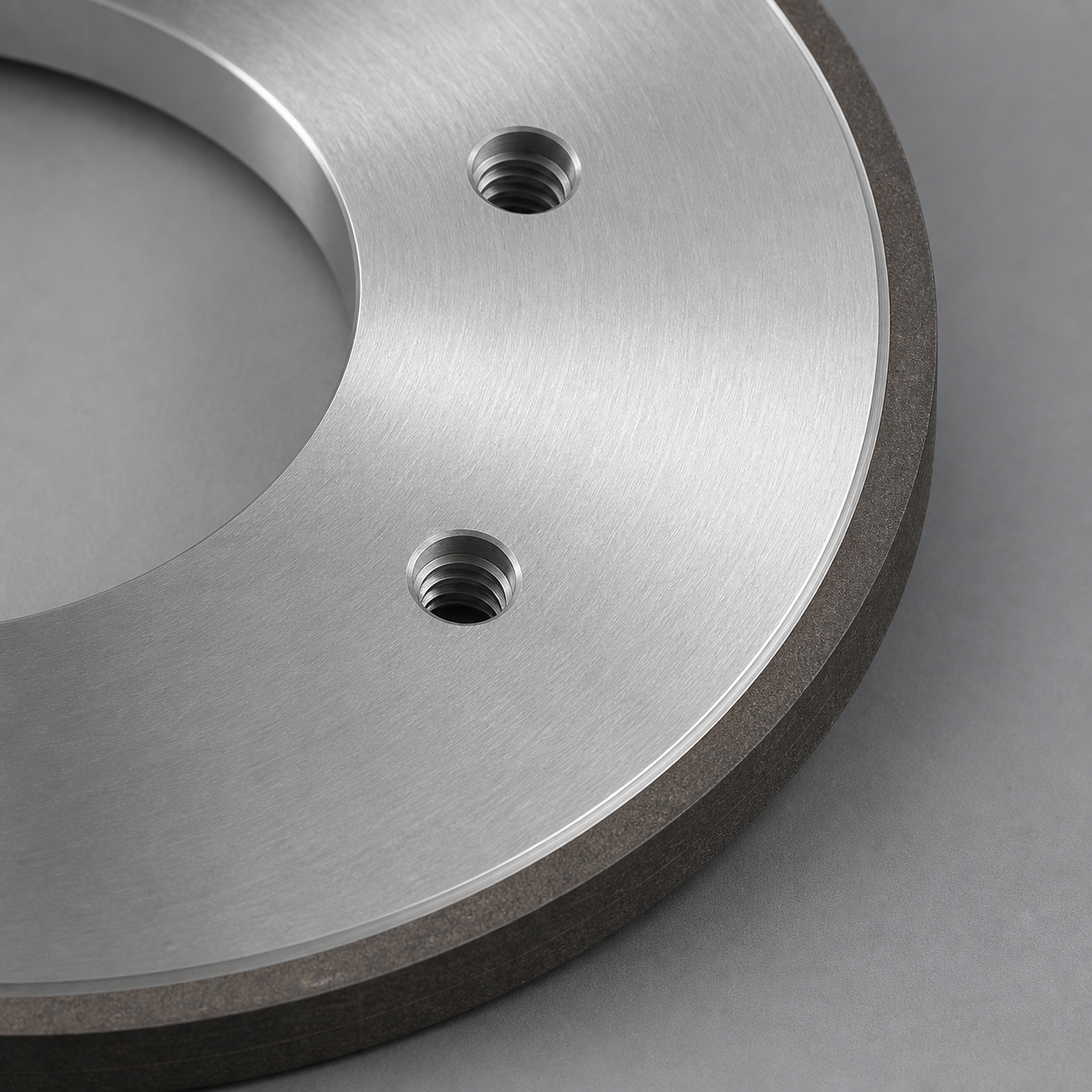

Die verwendete Produktreferenz zeigt eine flache Ringscheibe mit offener Mitte, metallischem Grundkörper, sechs Befestigungsbohrungen und einem dunklen Schleifbelag am Außenumfang.

Aus einer einzelnen Produktabbildung lassen sich jedoch keine konkreten Maß-, Profil- oder Spezifikationsdaten für eine Anwendung ableiten. Diese müssen immer anhand der tatsächlichen Prozessanforderung abgestimmt werden.

Bedeutung von Bindung und Abrichtung

CBN wird für die Bearbeitung gehärteter Stähle eingesetzt. Bei keramisch gebundenen Werkzeugen beeinflussen Bindungsstruktur und Abrichtzustand das Schneidverhalten der Schleifscheibe.

EHWA beschreibt für die VEWN-Bindung eine definierte Porenstruktur und einen Selbstschärfeffekt. In der Praxis unterstützt dies eine gezielte Abstimmung auf Spanraum, Kühlschmierstoffzugang und Prozessstabilität.

Der Abrichtzustand bestimmt die wirksame Schleifscheibenoberfläche. Bei profilierten Getriebeteilen ist er besonders relevant, weil die Werkzeugform reproduzierbar auf das Bauteil übertragen werden muss.

Wärme und Kühlschmierstoffzufuhr

Beim Schleifen gehärteter Komponenten ist die thermische Belastung der Randzone ein wichtiger Faktor. Ob ein Prozess stabil läuft, hängt unter anderem von Kontaktlänge, Zustellung, Abrichtzustand, Maschinensteifigkeit und Kühlschmierstoffzufuhr ab.

Die Kühlschmierstoffzufuhr muss den Kontaktbereich zuverlässig erreichen. Sie unterstützt die Wärmeabfuhr und den Austrag der entstehenden Späne.

Eine hohe Fördermenge allein genügt nicht. Entscheidend ist, dass die Zuführung zu Werkzeug, Bauteilgeometrie und Maschinenumgebung passt.

Von der Zeichnung zur Prozessfreigabe

Für die Werkzeugauslegung sind nicht nur Sollmaße und Toleranzen relevant. Auch Materialzustand nach der Wärmebehandlung, Bauteilgeometrie, Spannkonzept und spätere Messstrategie sollten berücksichtigt werden.

Eine belastbare Prozessfreigabe bestätigt anschließend, ob Werkzeug, Maschine und Prüfkriterien gemeinsam die vereinbarten Anforderungen reproduzierbar erfüllen.

Fazit

Keramisch gebundene CBN-Schleifscheiben sind für das Einstechschleifen gehärteter Getriebeteile eine relevante Werkzeuggruppe. Entscheidend ist die abgestimmte Verbindung aus Werkzeugprofil, Bindung, Abrichtung, Kühlschmierstoffführung und Prozessüberwachung.
